TI-GLC80 - Commutateur TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur industriel Gigabit
Modèle	TI-GLC80
Nombre de ports	8 ports Gigabit (10/100/1000 Mbps)
Alimentation	Bornier détachable, entrée 9-60 V DC, consommation 4.72 W
Montage	Bureau, mural (plaques fournies), rail DIN (support fourni)
LEDs	Indicateurs de liaison/activité par port, LED d'alimentation
Sécurité	Conforme EN IEC 62368-1, EN 55032, EN 55035, EN 61000-6-2/4
Protection	Double pôle/fusible sur le neutre
Accessoires inclus	Bornier détachable, support rail DIN, plaques fixation murale, guide d'installation rapide
Température de fonctionnement	Non spécifiée dans la notice (estimation : -10 à 60 °C pour usage industriel)
Humidité de fonctionnement	Non spécifiée (estimation : 5% à 95% sans condensation)
Dimensions	Non spécifiées (estimation : 120 x 80 x 35 mm)
Poids	Non spécifié (estimation : 0,3 kg)
Entretien	Nettoyer avec un chiffon sec et non pelucheux. Débrancher avant nettoyage.
Réparabilité	Pièces détachées non disponibles directement. Contacter le support technique TRENDnet.

FOIRE AUX QUESTIONS - TI-GLC80 TRENDNET

Quelle est la consommation électrique du TI-GLC80 ?

La consommation électrique est de 4,72 W sous une tension d'entrée de 9 à 60 V DC.

Comment installer le commutateur sur un rail DIN ?

Fixez le support de fixation rail DIN fourni au commutateur, accrochez-le par le haut sur le rail, puis faites pivoter l'appareil vers le bas jusqu'au déclic.

Quels types d'alimentation sont compatibles ?

TRENDnet recommande les alimentations DIN-Rail TI-M6024 (24V/2.5A), TI-S12024 (24V/5A), TI-S12048 (48V/2.5A), etc. Choisissez selon votre besoin.

Comment brancher l'alimentation ?

Connectez l'alimentation au bornier détachable en respectant les polarités, fixez le bornier au commutateur, puis branchez le câble d'alimentation sur une prise avec mise à la terre.

Que faire si les LED ne s'allument pas ?

Vérifiez la connexion de l'alimentation, la tension d'entrée (9-60V DC) et le bon serrage du bornier. Assurez-vous que l'alimentation est sous tension.

Quelle est la tension d'entrée maximale ?

La tension d'entrée maximale est de 60 V DC. Ne dépassez jamais cette valeur pour éviter d'endommager l'appareil.

Le TI-GLC80 supporte-t-il le PoE ?

Non, ce modèle n'est pas PoE. Il s'agit d'un commutateur standard. Pour des besoins PoE, consultez les modèles PoE de TRENDnet.

Comment nettoyer le commutateur ?

Débranchez l'appareil, puis nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Où trouver des pièces de rechange ?

Les pièces détachées ne sont pas vendues séparément. Pour toute réparation, contactez le support technique TRENDnet.

Quelles sont les certifications de sécurité ?

Le commutateur est conforme aux normes EN IEC 62368-1 (sécurité), EN 55032 et EN 55035 (CEM).

MODE D'EMPLOI TI-GLC80 TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation du matériel

13 Deutsch

1. Avant de commencer

Contenu de l'emballage

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guide d'installation rapide
- Bornier détachable
- Fixation Rail DIN
- Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique

Consommation d'énergie du commutateur

Modèle de switch	Consommation électrique du switch	Fourchette de tension d'entrée DC
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	1.69W	9 – 60V

Alimentations Compatibles

Modèle de Alimentation électrique	Puissance max. Fourni	Sortie DC	Type
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Remarque: Sélectionnez l'alimentation électrique appropriée en fonction du modèle de switch que vous modèle de commutateur.

Consignes de sécurité

• Coupez le courant avant de brancher ou de déconnecter quelque module ou câble que ce soit. La tension électrique correcte exacte est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS un voltage supérieur au voltage maximum mentionné sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

2. Référence rapides

Remarque: Le modèle du switch et l'alimentation peuvent être différents de ceux montrés dans l'exemple ci-dessous.

3. Installation du matériel

Le Switch peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN.

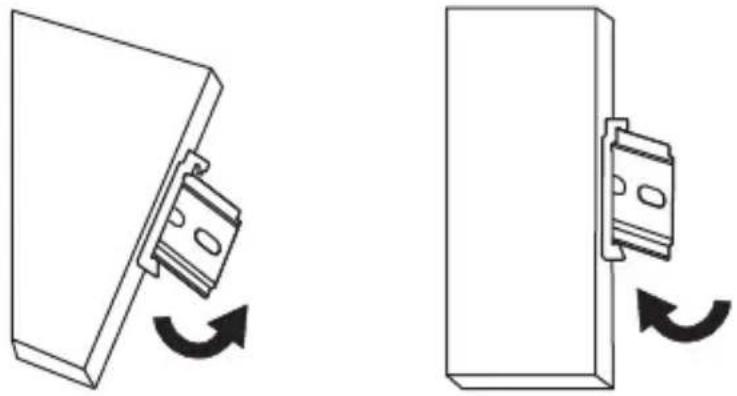

Instructions de fixation sur rail DIN

1. Fixez le support de fixation rail DIN au switch.

Remarque: Le switch peut être différent de celui montré dans les exemples ci-dessous.

1. Installez le appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter l'appareil vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation du appareil Retirer le appareil

1. Pour enlever le appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

1. Fixez les plaques de fixation murale à l'switch.
2. Installez le appareil.

Mise sous tension

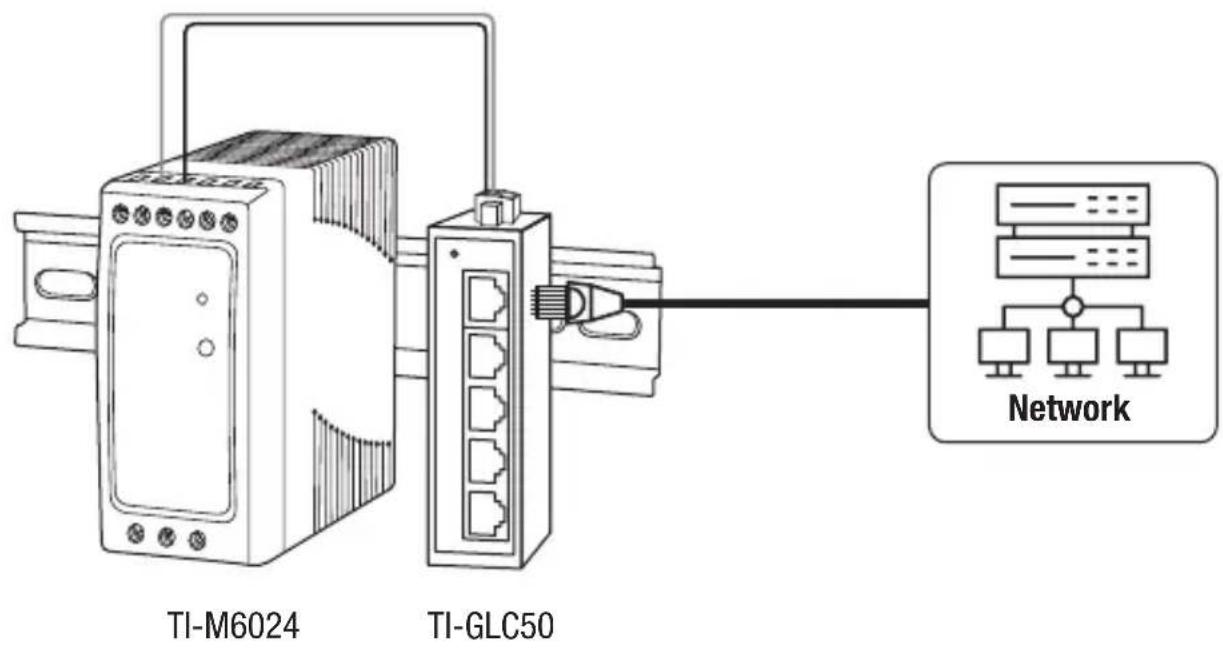

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

Remarque: Le modèle du switch et l'alimentation peuvent être différents de ceux montrés dans l'exemple ci-dessous. Les borniers peuvent comporter 3 broches (double entrée d'alimentation) ou 6 broches (double entrée d'alimentation avec sortie relais d'alarme) avec des différences d'identification.

1. Connectez une source et les périphériques réseau au switch. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

Remarque: Veuillez vous reporter à la section Définition des LED des pages 6-7 pour plus de détails sur votre modèle de switch.

Nom et adresse du fabricant

TRENDnet, Inc. Zwolsestraat 156 2587 WB

20675 Manhattan Place The Hague The

Modèle: TI-ELC80 (v2.0R) / TI-GLC80 (v2.0R) / TI-ELC50 (v2.0R) / TI-GLC50 (v2.0R)

Nom du produit: Mini switch industriel Fast Ethernet rail DIN 8 ports

Mini switch industriel Rail DIN Gigabit à 8 ports

Mini switch industriel Fast Ethernet rail DIN 5 ports

Mini switch industriel Rail DIN Gigabit à 5 ports

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité: EN IEC 62368-1:2020+A11:2020

CEM EN 55032:2015/A1:2020

EN 55035:2017/A11:2020

EN IEC 61000-6-2:2019

EN IEC 61000-6-4:2019

Ce produit est conforme à la directives suivante.

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 08 août, 2025

Nom: Sonny Su

Position: Vice-président de Technologie

Signature:

ATTENTION: Double pôle/fusible sur le neutre.

Technical Support

S'applique uniquement aux produits PoE: Ce produit doit être raccordé qu'aux réseaux PoE sans routage vers l'installation extérieure.

Note

Le cordon d'alimentation de l'appareil doit être raccordé à une prise de courant avec mise à la terre.

Note d'avertissement sur les produits en fibres :

Si le transceiver optiquen n'est pas livré avec l'appareil, le manuel d'utilisation doit comporter la description ci-dessous ou son équivalent:

Remarque d'avertissement relative aux lasers:

Ce produit est destiné à être utilisé avec un transceiver optique homologué UL, tension DC3.3V, classe laser I.

S'applique uniquement aux produits PoE: Ce produit doit être raccordé qu'aux réseaux PoE sans routage vers l'installation extérieure.

Note

Le cordon d'alimentation de l'appareil doit être raccordé à une prise de courant avec mise à la terre.

Note d'avertissement sur les produits en fibres :

Si le transceiver optiquen n'est pas livré avec l'appareil, le manuel d'utilisation doit comporter la description ci-dessous ou son équivalent:

Remarque d'avertissement relative aux lasers:

Ce produit est destiné à être utilisé avec un transceiveur optique homologué UL, tension DC3.3V, classe laser I.
