TPE-30102WS - Schalter TRENDNET - Kostenlose Bedienungsanleitung

Produkttyp	Managed PoE+ Switch
Ports	8 x Gigabit PoE+ (802.3at/af), 2 x Gigabit SFP
PoE-Budget	130 W
Schaltkapazität	20 Gbit/s
MAC-Adresstabelle	8K Einträge
Abmessungen (B x T x H)	330 x 230 x 44 mm
Gewicht	2,5 kg
Stromversorgung	100-240 V AC, 50-60 Hz, 3 A
Management	Web-GUI, CLI, SNMP, VLAN, QoS, IGMP Snooping
Lüfter	1 x Lüfter (temperaturgesteuert)
Betriebstemperatur	0 °C bis 50 °C
Luftfeuchtigkeit	10% bis 90% (nicht kondensierend)
Gehäuse	Metallgehäuse für Rackmontage (1 HE)
Zertifikate	CE, FCC, RoHS
Reinigung	Mit trockenem, fusselfreiem Tuch abwischen
Sicherheitshinweise	Netzstecker ziehen bei Gewitter; Lüftungsschlitze nicht blockieren
Reparatur	Keine vom Benutzer wartbaren Teile. Wenden Sie sich an den Kundendienst.

Häufig gestellte Fragen - TPE-30102WS TRENDNET

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Vorderseite für 10 Sekunden gedrückt, bis alle LEDs aufleuchten. Der Switch startet neu.

Kann ich den Switch an einer Wand montieren?

Ja, der Switch unterstützt sowohl Tisch- als auch Wandmontage. Verwenden Sie die mitgelieferten Halterungen und Schrauben.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der TRENDnet-Website herunter. Melden Sie sich über die Web-Oberfläche an (IP: 192.168.10.100), gehen Sie zu 'System' -> 'Firmware Upgrade' und wählen Sie die Datei aus.

Unterstützt der Switch PoE (Power over Ethernet)?

Ja, alle 8 Gigabit-Ports unterstützen PoE+ (802.3at/af) mit einem Gesamtbudget von 130 W.

Wie konfiguriere ich VLANs?

Melden Sie sich in der Web-Oberfläche an, gehen Sie zu 'VLAN' und erstellen Sie neue VLANs. Weisen Sie die Ports mit dem gewünschten Tag- oder Untag-Modus zu.

Was bedeuten die LEDs auf der Vorderseite?

Die LEDs zeigen Status an: Power (grün), PoE (grün/orange) und Link/Act (grün/blinkend). Bei Problemen prüfen Sie das Handbuch.

Kann ich den Switch über SNMP überwachen?

Ja, der Switch unterstützt SNMP v1/v2c/v3. Konfigurieren Sie die SNMP-Community in der Web-GUI unter 'Management'.

Was ist die maximale Kabellänge für PoE?

Die maximale Kabellänge beträgt 100 Meter bei Verwendung von Cat5e- oder Cat6-Kabeln.

Wie schalte ich die PoE-Stromversorgung für einen Port aus?

Gehen Sie in der Web-GUI zu 'PoE' -> 'Port Configuration' und deaktivieren Sie den gewünschten Port. Sie können auch den PoE-Modus ändern.

Der Switch wird sehr warm, ist das normal?

Ja, der Switch kann bei hoher PoE-Last warm werden. Stellen Sie sicher, dass die Lüftungsschlitze frei sind und der Switch nicht über 50 °C Umgebungstemperatur betrieben wird.

BEDIENUNGSANLEITUNG TPE-30102WS TRENDNET

1. Bevor Sie anfangen
2. Schnellübersicht
3. Installation der Hardware und Konfiguration

1. Bevor Sie anfangen

Packungsinhalt

• TPE-30102WS
• Anleitung zur Schnellinstallation
• Stromkabel
• Montagesatz für Gestell

Installationsanforderungen

• Einen Computer mit einem Ethernet-Anschluss und Web-Browser
• Netzwerkkabel

Optionale Geräte

• Standardmäßiges 19"-Gestell
  • SFP-Modul (z.B. TEG-10GBSR, TEG-10GBS10, TEG-10GBS40)

2. Schnellübersicht

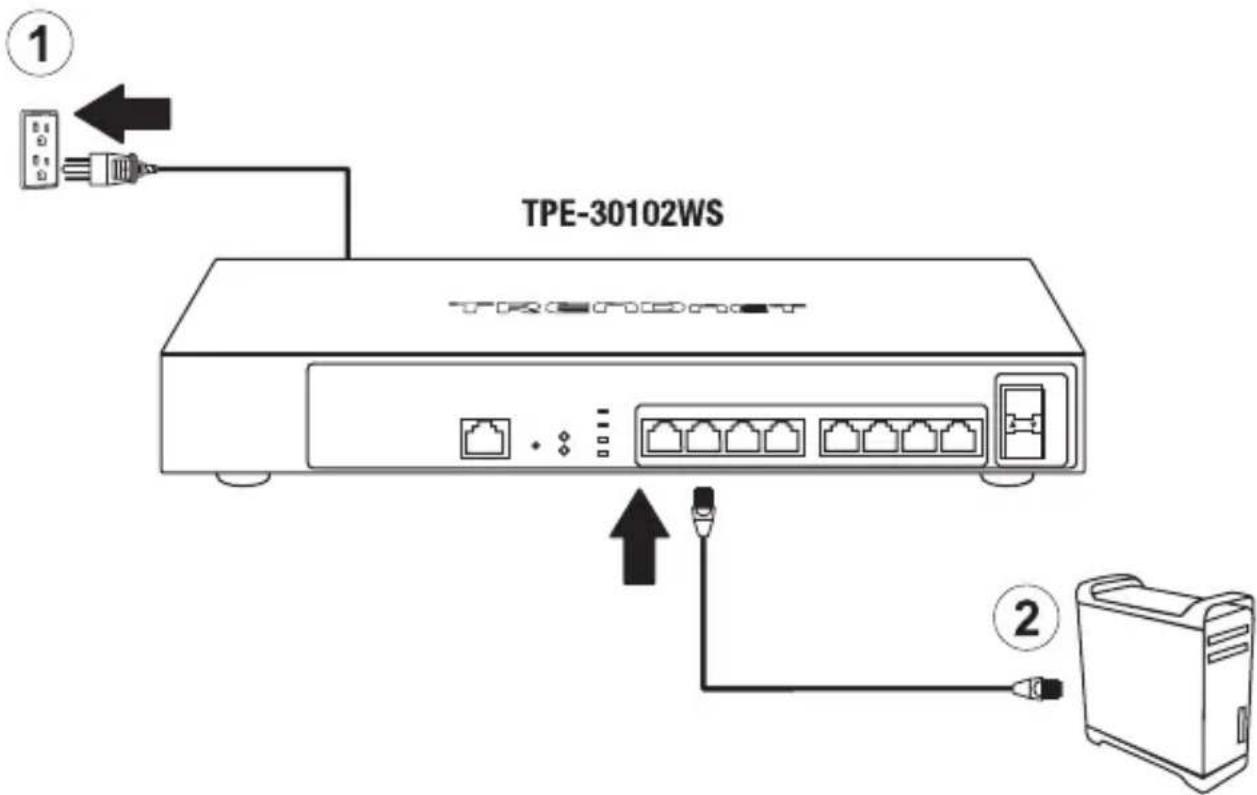

3. Hardware-Installation und Konfiguration

1. Weisen Sie dem Netzwerkadapter Ihres Computers eine statische IP-Adresse im Subnetz 192.168.10.x (z.B. 192.168.10.25) und die Subnetzmaske 255.255.255.0 zu.
2. Öffnen Sie Ihren Webbrowser, geben Sie die IP-Adresse des Switch in die Adressleiste ein und drücken Sie auf die Eingabetaste. Die Standard-IP-Adresse lautet 192.168.10.200.

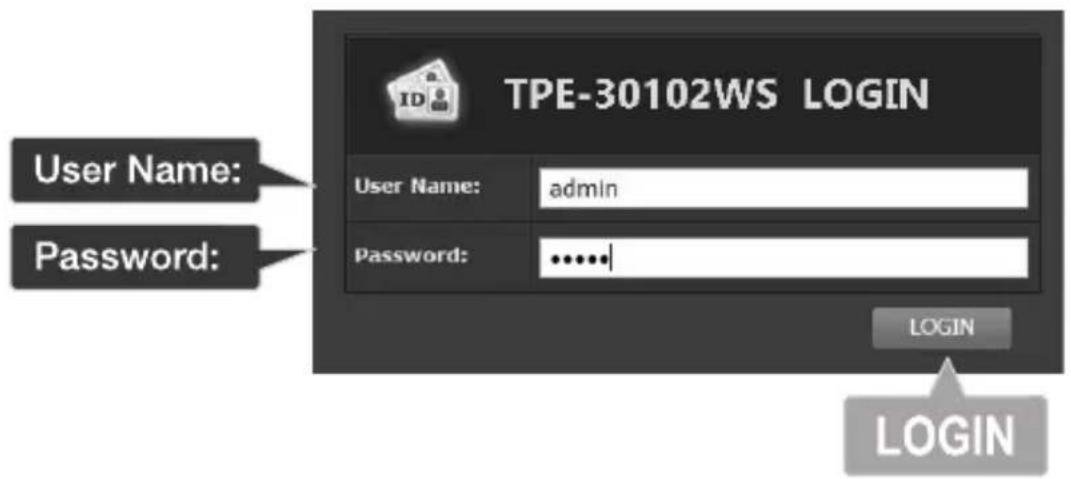

1. Geben Sie User name ( Benutzername) und Password (Kennwort) ein und klicken sie auf LOGIN. Standardeinstellung:

User name (Benutzername): admin

Password (Kennwort): admin

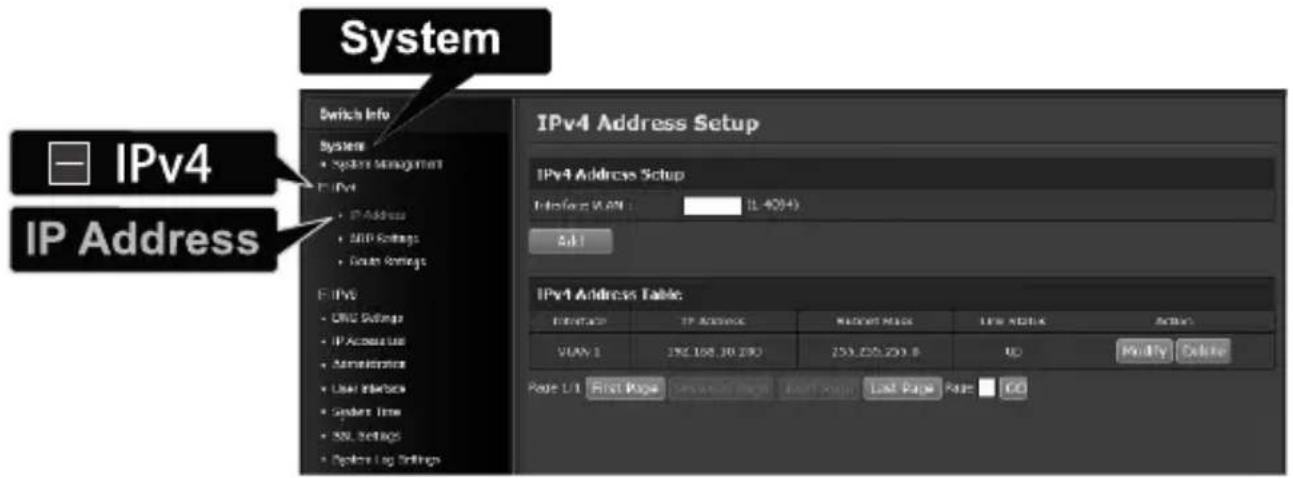

1. Klicken Sie auf System, klicken Sie auf IPv4 und klicken Sie danach auf IP Address.

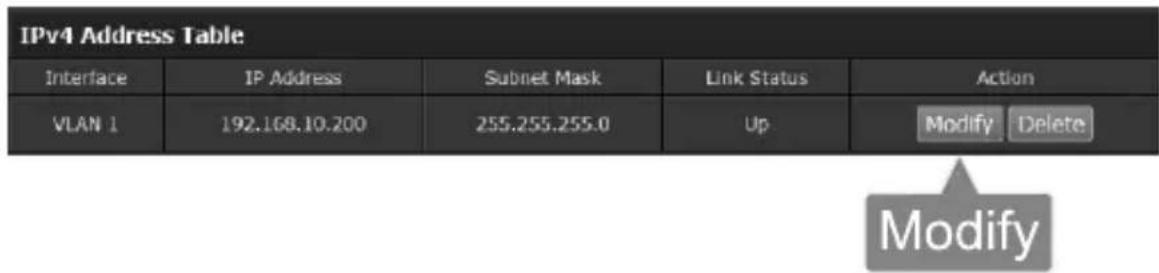

1. Klicken Sie in der IPv4 Adresstabelle für VLAN1 in der Aktionsspalte auf "Modifizieren".

1. Konfigurieren Sie den Switch entsprechend den Anforderungen Ihres Netzwerks. Klicken Sie auf Apply (Übernehmen).

1. Klicken Sie auf Save Settings to Flash (einstellungen auf Flash speichern) (taste).

Um die späteste Version des Führers des Benutzers herunterzuladen, zu bitte gehen http://www.trendnet.com/support und wählen das TPE-30102WS innerhalb des Produkt-Downloads vor Drop-Down-Liste.
