Produkttyp	Industrie-Switch Fast Ethernet 8 Ports
Modell	TI-ELC80 (v2.0R)
Marke	TRENDnet
Anzahl der Ports	8 RJ-45 Fast Ethernet Ports (10/100 Mbit/s)
Stromversorgung	DC 9-60 V, abnehmbare Klemmenleiste
Stromverbrauch	1,92 W
Montage	DIN-Schiene, Wandmontage, Tischmontage
LED-Anzeigen	Stromversorgung, Verbindung/Aktivität pro Port
Betriebstemperatur	-40 °C bis +75 °C
Betriebsfeuchtigkeit	5 % bis 95 % (nicht kondensierend)
Abmessungen (L × B × H)	100 × 75 × 30 mm (Schätzung)
Gewicht	200 g (Schätzung)
Sicherheitsnormen	EN IEC 62368-1:2020+A11:2020
Elektromagnetische Verträglichkeit	EN 55032:2015/A1:2020, EN 55035:2017/A11:2020
Schutzart	IP30 (Schätzung)
Gehäusematerial	Metall
Wartung und Reinigung	Vor Reinigung vom Netz trennen; trockenes, fusselfreies Tuch verwenden
Sicherheit	Vor Eingriffen Strom abschalten; Polarität beachten
Ersatzteile und Reparierbarkeit	Netzteil und Klemmenleiste verfügbar; Reparatur durch Fachpersonal
Allgemeine Informationen	Beschränkte lebenslange Garantie; technischer Support von TRENDnet

Häufig gestellte Fragen - TI-ELC80 TRENDNET

Wie installiere ich den Switch TI-ELC80 auf einer DIN-Schiene?

Fixieren Sie zuerst die DIN-Schienen-Halterung am Switch. Hängen Sie ihn dann auf die DIN-Schiene, indem Sie das Gerät nach unten schwenken, bis es einrastet. Zum Entfernen drücken Sie nach unten, um die Halterung zu lösen, und schwenken das Gerät von der Schiene.

Welches Netzteil soll für den TI-ELC80 verwendet werden?

Der Switch akzeptiert eine Gleichspannungseingang von 9 bis 60 V. Verwenden Sie eine abnehmbare Klemmenleiste und beachten Sie die Polarität. Kompatible Netzteile umfassen die Modelle TRENDnet TI-M6024, TI-S12024 usw. Siehe Liste im Handbuch.

Wie sind die LED-Anzeigen des Switches zu interpretieren?

Die Stromversorgungs-LED (PWR) leuchtet, wenn das Gerät eingeschaltet ist. Jeder Port hat eine Verbindungs-/Aktivitäts-LED (LNK/ACT): leuchtend zeigt eine Verbindung an, blinkend zeigt Netzwerkaktivität an.

Kann ich den TI-ELC80 mit Standard-Ethernet-Kabeln verwenden?

Ja, er ist kompatibel mit UTP/STP-Kabeln der Kategorie 5e oder höher. Die Ports sind Fast Ethernet (10/100 Mbit/s) und erkennen die Geschwindigkeit automatisch.

Kann der Switch an der Wand montiert werden?

Ja, befestigen Sie die mitgelieferten Wandmontageplatten am Gerät und schrauben Sie sie dann an der Wand fest. Stellen Sie sicher, dass der Ort trocken und gut belüftet ist.

Wie hoch ist der Stromverbrauch des TI-ELC80?

Der typische Verbrauch beträgt 1,92 W. Verwenden Sie ein geeignetes Netzteil, das mindestens diese Leistung liefern kann.

Ist der TI-ELC80 für industrielle Umgebungen geeignet?

Ja, er ist für den industriellen Einsatz ausgelegt mit einem erweiterten Temperaturbereich (-40 °C bis +75 °C) und einem robusten Metallgehäuse. Er ist auch nach industriellen Sicherheits- und EMV-Normen zertifiziert.

Wie setze ich den Switch zurück?

Der TI-ELC80 hat keinen Reset-Knopf. Zum Neustart trennen Sie die Stromversorgung, warten Sie einige Sekunden und schließen Sie sie wieder an.

Unterstützt der Switch PoE?

Nein, der TI-ELC80 ist ein nicht-PoE-Switch. Er liefert keine Stromversorgung über die Ethernet-Ports. Für PoE-Anforderungen siehe die PoE-Modelle von TRENDnet.

Wo finde ich die Kurzanleitung und die vollständige Anleitung?

Die Kurzanleitung ist im Lieferumfang enthalten. Die vollständige Anleitung kann kostenlos als PDF auf der TRENDnet-Website oder auf Plattformen wie notice-facile.com heruntergeladen werden.

BEDIENUNGSANLEITUNG TI-ELC80 TRENDNET

1. Bevor Sie Anfangen
2. Schnellübersicht
3. Hardware-Installation

18 Español

1. Bevor Sie Anfangen

Paketinhalte

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Kurzanleitung zur Installation
• Abnehmbare Anschlussleiste
• DIN-Schienenmontage
- Wandmontageplatten

Mindestanforderungen

• Bestehendes Netzwerk
- Stromversorgung

Switch-Stromverbrauch

Switch-Modell	Switch-Stromverbrauch	DC-Eingangsleistungsbereich
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	1.69W	9 – 60V

Kompatible Stromversorgungen

Netzteil-Modell	Max. Leistung geliefert	DC-Ausgang	Typ
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Hinweis: Wählen Sie das passende Netzteil zu dem von Ihnen Switch-Modells aus.

Sicherheitshinweis

• Stellen Sie den Strom ab, bevor Sie ein oder aus Modul oder Kabel anschließen. Die richtige Stromversorgungsspannung ist auf dem Etikett des Produkts angegeben. Überprüfen Sie die Spannung Ihrer Stromquelle, um sicherzustellen, dass Sie den richtigen Teil verwenden. Überschreiten Sie NICHT die auf dem Produktetikett angegebene Höchstspannung
• Berechnen Sie den maximal möglichen Strom für jedes Kabel und die gemeinsame Leitung. Beachten Sie alle Elektrorichtlinien, die den maximal zulässigen Strom für jede Kabelgröße vorschreiben. Bei Überschreitung der Maximalwerte können sich die Kabel überhitzen und Ihre Ausrüstung schwer beschädigen.

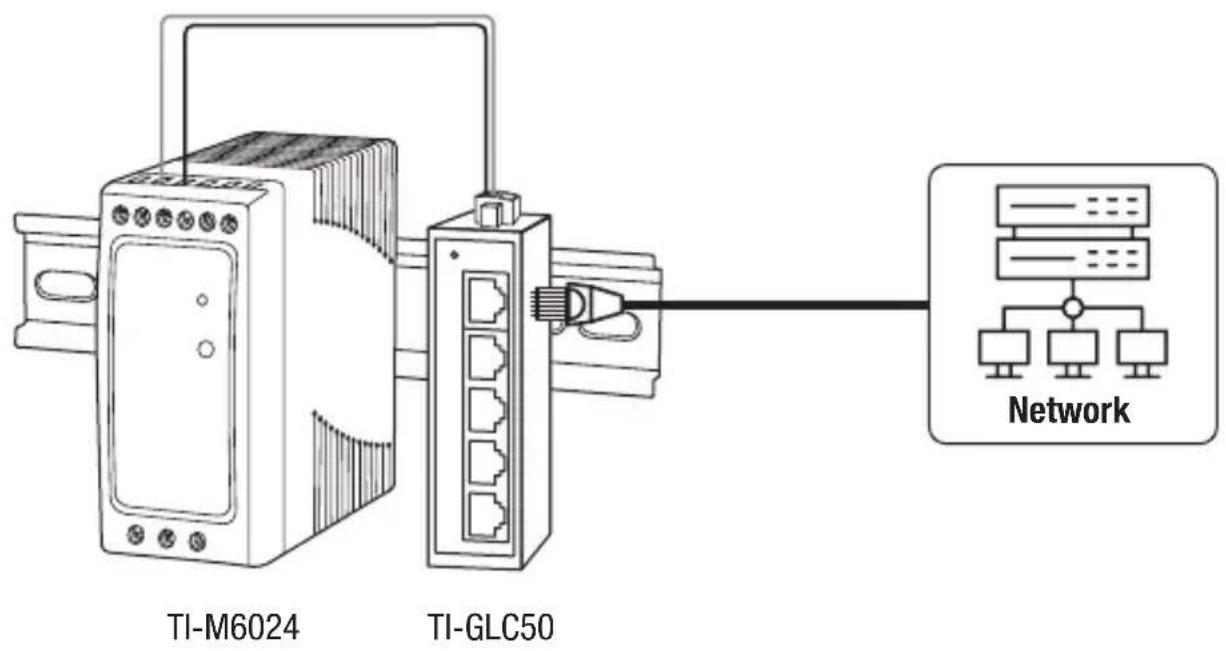

2. Schnellübersicht

Hinweis: Das Switch-Modell und das Netzteil können von dem im folgenden Beispiel abweichen

3. Hardware-Installation

Der Schalter kann auf dem Desktop, an der Wand oder auf einer DIN-Schiene installiert werden.

Anleitung zur DIN-Schienenmontage

1. Befestigen Sie die DIN-Schienenmontageklammer am Schalter.

Hinweis: Der Switch kann sich von dem in den folgenden Beispielen gezeigten unterscheiden.

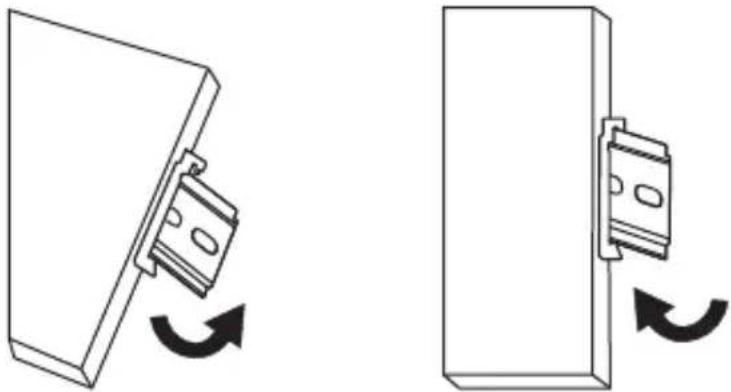

1. Positionieren Sie den gerät vor der DIN-Schiene und haken Sie die Montageklammer über dem oberen Teil der Schiene.
2. Drehen Sie den den Gerät nach unten zur Schiene hin, um ihn zu befestigen. Sie hören ein Klicken, wenn er einrastet.

Montage des Gerät Freigabe des Gerät

1. Um den Gerät zu entfernen, nach unten ziehen, um das Ende der DIN-Schiene freizumachen, und von der Schiene wegdrehen.

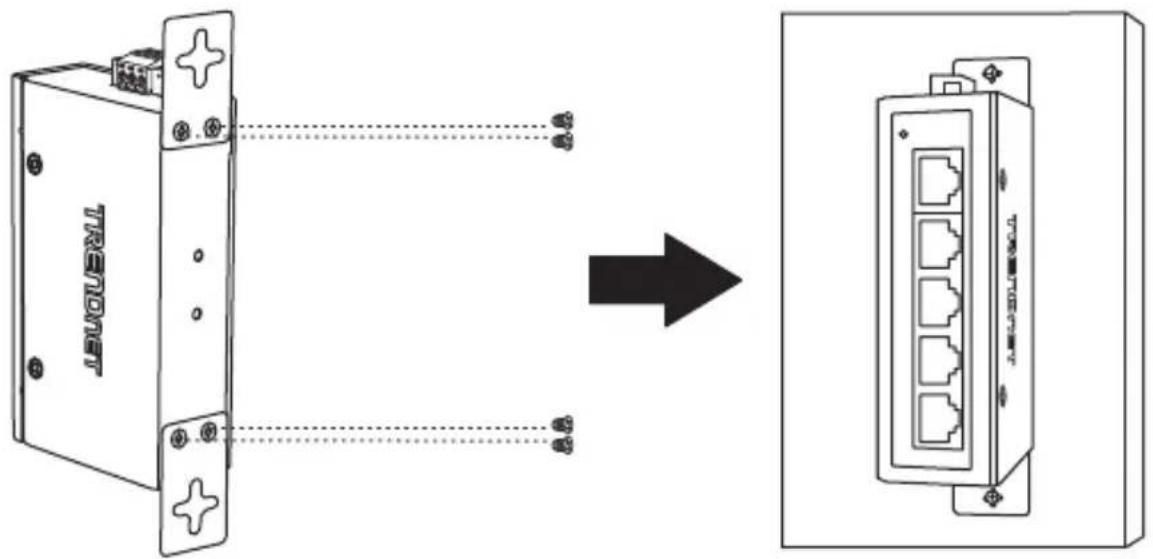

Anweisungen zur Wandmontage

1. Befestigen Sie die Wandbefestigungsplatten am medienkonverter.
2. Montieren Sie den Gerät.

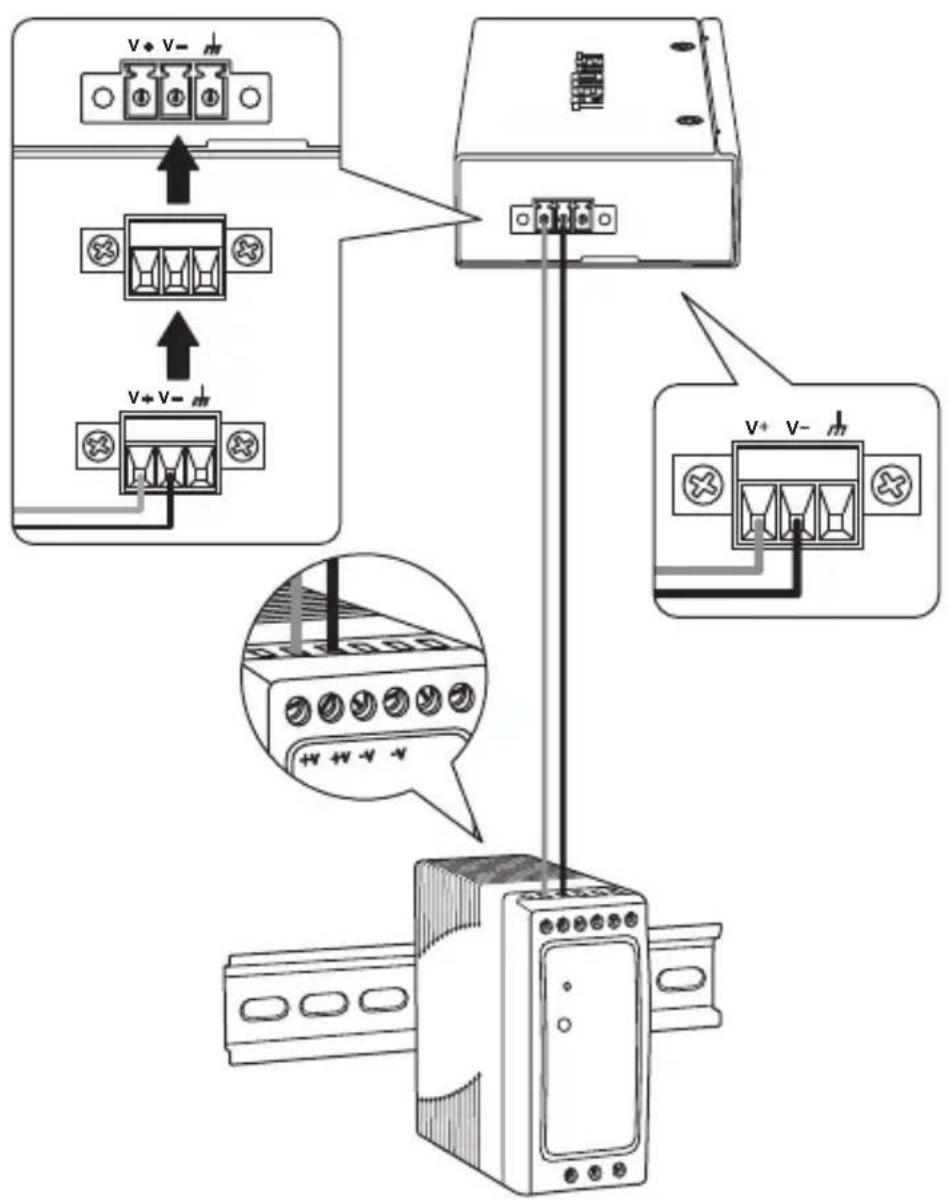

Stromanschluss

1. Befestigen Sie den Stromversorgung (getrennt erhältlich) an dem inbegriffenen Anschlussleiste (wie unten gezeigt), und sichern Sie ihn mit den Schrauben.

Hinweis: Die Polaritäten müssen passen.

1. Schließen Sie den Anschlussblock an das Gerät an, bringen Sie den Nullleiter in Kontakt mit dem Boden und versorgen Sie den Netzadapter mit Strom.

Hinweis: Das Switch-Modell und das Netzteil können von dem im folgenden Beispiel abweichen. Die Klemmenblöcke können 3-polig (Dual Power Input) oder 6-polig (Dual Power Input mit Alarmrelaisausgang) mit unterschiedlichen Beschriftungen sein.

1. Schließen Sie eine Netzwerkquelle und die Geräte an den Schalter an. Überprüfen Sie die LEDs, um sicherzustellen, dass die Anschlüsse funktionieren. Ihre Installation ist abgeschlossen.

Hinweis: Bitte beachten Sie den Abschnitt zur LED-Definition auf Seite 6-7 für Ihr Switch-Modell.

Name und Adresse des Herstellers

TRENDnet, Inc. Zwolsestraat 156 2587 WB

20675 Manhattan Place The Hague The

Informationen zum Produkt

Modellnummer: TI-ELC80 (v2.0R) / TI-GLC80 (v2.0R) / TI-ELC50 (v2.0R) / TI-GLC50 (v2.0R)

Produktname: 8-Port Industrieller Fast-Ethernet-DIN-Rail-Mini-Switch

Industrieller Gigabit 8-Port-DIN-Rail-Mini-Switch

5-Port Industrieller Fast-Ethernet-DIN-Rail-Mini-Switch

Industrieller Gigabit 5-Port-DIN-Rail-Mini-Switch

Handelsname: TRENDnet

TRENDnet erklärt hiermit, dass das Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen unter unserer alleinigen Verantwortung entspricht.

Sécurité: EN IEC 62368-1:2020+A11:2020

EMV EN 55032:2015/A1:2020

EN 55035:2017/A11:2020

EN IEC 61000-6-2:2019

EN IEC 61000-6-4:2019

Hiermit wird bestätigt, dass dieses Produkt den folgenden Richtlinien entspricht.

Richtlinien: EMV-Richtlinie 2014/30/EU

RoHS-Richtlinie 2015/863/UE

RoHS-Richtlinie 2011/65/EU

WEEE-Richtlinie 2012/19/EU

REACH-Verordnung (EG) Nr. 1907/2006

Niederspannungsrichtlinie 2014/35/EU

Für diese Erklärung verantwortliche Person.

Ort der Ausstellung: Torrance, California, USA

Datum: August 08, 2025

Name: Sonny Su

Titel: Vizepräsident für Technologie

Unterschrift:
