Caractéristiques Techniques	Commutateur Ethernet 8 ports, 10/100/1000 Mbps, non manageable
Utilisation	Idéal pour les réseaux domestiques et de petites entreprises, permettant de connecter plusieurs appareils à un réseau local.
Maintenance et Réparation	Pas de maintenance requise, mais vérifier régulièrement les connexions et l'alimentation.
Sécurité	Fonctionnalités de sécurité de base, comme la protection contre les boucles de réseau.
Informations Générales	Dimensions : 23.5 x 11.5 x 3.5 cm, Poids : 1.2 kg, Alimentation externe incluse.

FOIRE AUX QUESTIONS - TI-ELC80 TRENDNET

Comment réinitialiser le TRENDNET TI-ELC80 aux paramètres d'usine ?

Pour réinitialiser le commutateur TRENDNET TI-ELC80, localisez le bouton de réinitialisation au dos de l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez le bouton.

Pourquoi le TRENDNET TI-ELC80 ne s'allume-t-il pas ?

Vérifiez que le commutateur est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez un autre câble d'alimentation.

Comment configurer le TRENDNET TI-ELC80 sur un réseau ?

Le TRENDNET TI-ELC80 peut être configuré automatiquement via le protocole DHCP. Connectez-le à votre routeur, et il obtiendra une adresse IP. Pour une configuration manuelle, utilisez l'interface web en accédant à l'adresse IP par défaut du commutateur.

Le TRENDNET TI-ELC80 ne détecte pas les périphériques connectés, que faire ?

Assurez-vous que les câbles réseau sont correctement branchés et en bon état. Vérifiez également que les périphériques sont allumés et fonctionnels. Essayez de redémarrer le commutateur et les périphériques connectés.

Comment mettre à jour le firmware du TRENDNET TI-ELC80 ?

Visitez le site officiel de TRENDNET pour télécharger la dernière version du firmware. Connectez-vous à l'interface web du commutateur, accédez à la section 'Mise à jour du firmware' et suivez les instructions pour télécharger le fichier.

Quelles sont les dimensions du TRENDNET TI-ELC80 ?

Les dimensions du TRENDNET TI-ELC80 sont de 24,1 cm x 10,0 cm x 2,5 cm.

Le TRENDNET TI-ELC80 est-il compatible avec les réseaux IPv6 ?

Oui, le TRENDNET TI-ELC80 prend en charge les réseaux IPv6 ainsi que les réseaux IPv4.

Comment résoudre les problèmes de connexion intermittente avec le TRENDNET TI-ELC80 ?

Vérifiez que les câbles réseau sont de bonne qualité et bien connectés. Assurez-vous également que le firmware est à jour. Si le problème persiste, essayez de changer le port ou de redémarrer l'appareil.

MODE D'EMPLOI TI-ELC80 TRENDNET

1. Avant de commencer

2. Références rapides

3. Installation du matériel

1. Avant de commencer

Contenu de l'emballage

Ÿ TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50

Ÿ Guide d'installation rapide Ÿ Bornier détachable Ÿ Fixation Rail DIN Ÿ Plaques pour fixation murale Configuration minimale Ÿ Réseau existant Ÿ Alimentation électrique Consommation d'énergie du commutateur Alimentations Compatibles Remarque: Sélectionnez l’alimentation électrique appropriée en fonction du modèle de switch que vous modèle de commutateur. TI-M6024 60W 120W 120W 240W TI-S12024 TI-S12048 TI-S24048 24V / 2.5A 24V / 5A 48V / 2.5A 48V / 5A 48V / 10A Type DIN-Rail DIN-Rail DIN-Rail DIN-Rail DIN-Rail TI-S48048 480W 52V / 4.86A DIN-Rail TI-S15052 150W 52V / 4.61A DIN-Rail TI-S24052 240W Modèle de Alimentation électrique Puissance max. Fourni Sortie DC Modèle de switch Fourchette de tension d’entrée DC Consommation électrique du switch 3.21W 4.72W 1.69W 1.92W 9 – 60V 9 – 60V 9 – 60V 9 – 60V TI-GLC50 TI-GLC80 TI-ELC50 TI-ELC80ENGLISH FRANÇAIS DEUTSCH ESPAÑOL РORTUGUÊSITALIANO

2. Référence rapides

Remarque: Le modèle du switch et l’alimentation peuvent être différents de ceux montrés dans l’exemple ci-dessous. TI-M6024 TI-GLC50 Network Consignes de sécurité

Ÿ Coupez le courant avant de brancher ou de déconnecter quelque module ou câble que ce soit. La tension électrique correcte exacte est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N’utilisez PAS un voltage supérieur au voltage maximum mentionné sur l’étiquette du produit. Ÿ Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.ENGLISH FRANÇAIS DEUTSCH ESPAÑOL РORTUGUÊSITALIANO

3. Installation du matériel

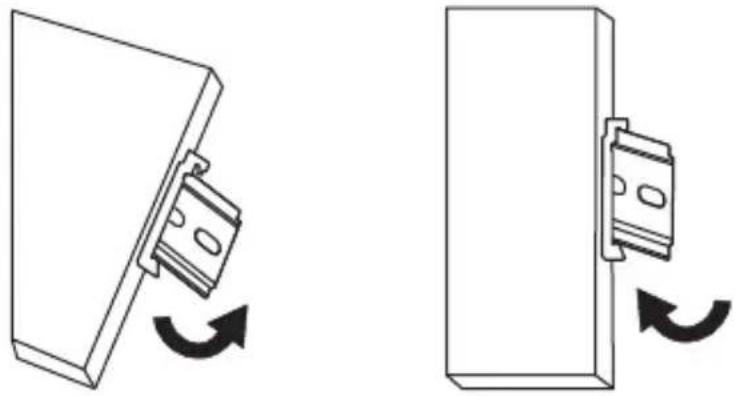

2. Installez le appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.

3. Faites pivoter l’appareil vers le bas en direction du rail afin de le fixer à son emplacement. Un

clic vous avertira lorsqu'il est en place. Installation du appareil Retirer le appareil Le Switch peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN. Instructions de fixation sur rail DIN

1. Fixez le support de fixation rail DIN au switch.

4. Pour enlever le appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le

pivoter hors du rail. Remarque: Le switch peut être différent de celui montré dans les exemples ci-dessous.ENGLISH FRANÇAIS DEUTSCH ESPAÑOL РORTUGUÊSITALIANO

1. Fixez les plaques de fixation murale à l'switch.

2. Installez le appareil.

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré

ci-dessous) et fixez-le à l'aide de vis. Remarque: Respecter les polarités.

2. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez

l'adaptateur secteur.ENGLISH FRANÇAIS DEUTSCH ESPAÑOL РORTUGUÊSITALIANO

Remarque: Le modèle du switch et l’alimentation peuvent être différents de ceux montrés dans l’exemple ci-dessous. Les borniers peuvent comporter 3 broches (double entrée d’alimentation) ou 6 broches (double entrée d’alimentation avec sortie relais d’alarme) avec des différences d’identification. V V V V V V

3. Connectez une source et les périphériques réseau au switch. Vérifiez les LED afin de

confirmer que les connexions sont établies. Votre installation est terminée. : Veuillez vous reporter à la section Définition des LED des pages6-7 pour plus de Remarque détails sur votre modèle de switch.ENGLISH FRANÇAIS DEUTSCH ESPAÑOL РORTUGUÊSITALIANO
