Produkttyp	Gigabit PoE+ Switch
Modell	TPE-3026L
Marke	TRENDnet
Ports	26 Gigabit-Ports (24 PoE+ und 2 Combo SFP/RJ45)
PoE-Budget	138 W
PoE-Standard	IEEE 802.3af/at (PoE+)
Montage	Rackmontage (19") im Lieferumfang enthalten
LED-Anzeigen	Strom, PoE, Link/ACT, 7-Segment-Display für PoE-Leistung
Netzteil	Intern, 100-240 V AC, 50-60 Hz
Stromverbrauch	Max. 160 W (mit PoE-Last)
Abmessungen	440 x 200 x 44 mm (B x T x H)
Gewicht	Ca. 2,5 kg
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-10 °C bis 70 °C
Luftfeuchtigkeit	10% bis 90% (nicht kondensierend)
Garantie	Eingeschränkte lebenslange Garantie
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheit	Nur in trockenen Innenräumen verwenden, Netzstecker ziehen vor Reinigung
Lieferumfang	Switch, Schnellinstallationsanleitung, Netzkabel, Rackmontagesatz

Häufig gestellte Fragen - TPE-3026L TRENDNET

Wie installiere ich den TRENDnet TPE-3026L Switch?

Was bedeutet die LED 'PoE'?

Wie zeige ich den PoE-Stromverbrauch an?

Kann der Switch an ein Rack montiert werden?

Was ist das PoE-Budget des Switches?

Wie setze ich den Switch auf Werkseinstellungen zurück?

Welche Art von Netzwerkkabeln wird benötigt?

Kann der Switch auch auf einem Tisch betrieben werden?

Was bedeuten die LED 'Link/ACT'?

Wie reinige ich den Switch?

BEDIENUNGSANLEITUNG TPE-3026L TRENDNET

Anleitung zur Schnellinstallation

TPE-3016L/TPE-3026L

Table of Content

Deutsch

1. Bevor Sie anfangen
2. Hardware-Installation
3. LEDs

1. Vor dem Start

Paketinhalte

• TPE-3016L/TPE-3026L
• Anleitung zur Schnellinstallation
- Netzanschlusskabel
• Montagesatz für Gestell

Mindestanforderungen

• Netzwerkgeräte
• Netzwerkkabel

Optionale Ausrüstung

• EIA standard 19 Zoll Rack

2. Hardwareinstallation

1. Verbinden Sie das Stromkabel mit dem Switch und stecken Sie es in eine Steckdose ein. Kippen Sie den Netzschalter in die Position "Ein".

1. Verbinden Sie den Switch über ein Netzwerkkabel mit dem Netzwerkport Ihres Computers und/oder mit PoE-Geräten.
2. Verbinden Sie den Switch über ein Netzwerkkabel mit Ihrem Netzwerk.

1. Prüfen Sie, dass die folgenden LED aufleuchten: Strom, PoE und Link/ACT.

LED	Sequenz Funktion
Stromversorgung	Leuchtet stetig	Gerät ist eingeschaltet
	Aus	Gerät ist ausgeschaltet
PoE	Leuchtet stetig	Der Switch ist verbunden und beliefert ein PoE-Gerät mit Strom
	Aus	An diesem Port wird kein PoE-Gerät erkannt
Link/ACT	Leuchtet stetig	Eine Verbindung wurde erkannt
	Blinken	Daten werden übertragen

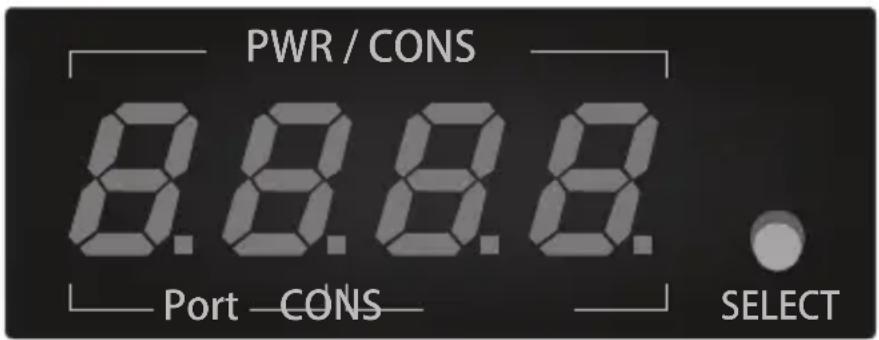

Siebenteilige Anzeige

1. Mit der Roten Auswahltaste neben der siebenteiligen Anzeige können Sie zwischen Anzeigearten wechseln.

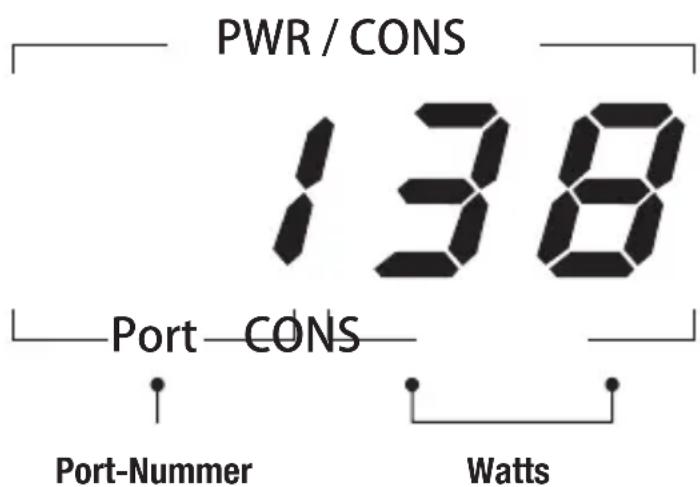

PoE-Stromzuteilung

Verbleibende PoE-Leistung

PoE-Verbrauch je Port*

*Anmerkung: Wenn mehrere PoE-Geräte angeschlossen sind, betätigen Sie bitte die Auswahltaste, um die PoE-Verbrauchsinformationen für den nächsten Port anzuzeigen.

TRENDNET®

Limited Warranty

Eingeschränkte Garantie

TRENDnet gewährt eine Garantie für seine Produkte im Falle von Material- und Bearbeitungsdefekten, bei normaler Verwendung und Wartung. Spezielle Garantiezeiträume werden auf jeder Produktseite auf der Website von TRENDnet genannt.
