Produkttyp	Industrie-Switch Fast Ethernet 5 Ports
Marke	TRENDnet
Modell	TI-ELC50 (v2.0R)
Anzahl der Ports	5 Fast Ethernet Ports 10/100 Mbps
Stromversorgung	DC 9 – 60 V über abnehmbare Klemmleiste
Stromverbrauch	1.69 W
Montageart	DIN-Schiene, Wand oder Tisch
Mitgeliefertes Zubehör	Schnellinstallationsanleitung, abnehmbare Klemmleiste, DIN-Schienenhalterungen, Wandmontageplatten
Kompatible Netzteile	TRENDnet TI-M6024, TI-S12024, TI-S12048, TI-S24048, TI-S48048, TI-S15052, TI-S24052 (separat erhältlich)
Physikalische Eigenschaften (geschätzt)	Ca. 100 x 80 x 30 mm, Gewicht ≈ 200 g
LED-Anzeigen	Betriebs-LED und LED pro Port (Link/Aktivität)
Sicherheitsstandards	EN IEC 62368-1:2020+A11:2020, EN 55032, EN 55035, EN IEC 61000-6-2, EN IEC 61000-6-4
Wartung und Reinigung	Vor der Reinigung Netzteil trennen; ein trockenes, fusselfreies Tuch verwenden
Elektrische Sicherheit	Vor jedem Eingriff Strom abschalten; Polarität beachten; angegebene maximale Spannung nicht überschreiten
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; bei Problemen den TRENDnet Kundendienst kontaktieren

Häufig gestellte Fragen - TI-ELC50 TRENDNET

Wie hoch ist die Versorgungsspannung des TRENDnet TI-ELC50?

Der Switch akzeptiert eine DC-Versorgung von 9 bis 60 V über die mitgelieferte abnehmbare Klemmleiste.

Wie installiere ich den TI-ELC50 auf einer DIN-Schiene?

Befestigen Sie die mitgelieferte DIN-Schienenhalterung am Gerät, hängen Sie es auf die Schiene und schwenken Sie es nach unten, bis es einrastet. Zum Entfernen drücken Sie nach unten und schwenken es von der Schiene.

Welche Montagearten sind möglich?

Der Switch kann auf einer DIN-Schiene, an der Wand (mit den mitgelieferten Platten) oder auf einem Tisch montiert werden.

Wie hoch ist der Stromverbrauch des TI-ELC50?

Der maximale Verbrauch beträgt 1,69 W, was ihn sehr energieeffizient macht.

Wird der TI-ELC50 mit einem Netzteil geliefert?

Nein, das Netzteil wird separat verkauft. Kompatible Modelle umfassen die Serien TI-M6024, TI-S12024, TI-S12048 usw.

Woher weiß ich, ob der Switch eingeschaltet ist?

Die Betriebs-LED an der Vorderseite leuchtet, wenn das Gerät richtig mit Strom versorgt wird.

Was tun, wenn eine Port-LED nicht leuchtet?

Überprüfen Sie, ob das Ethernet-Kabel richtig angeschlossen ist und das andere Gerät eingeschaltet ist. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Kabel oder Port.

Kann ich den TI-ELC50 mit einem 48V-Netzteil verwenden?

Ja, der akzeptierte Spannungsbereich liegt bei 9 bis 60 V DC, daher ist ein 48-V-Netzteil bestens geeignet.

Welche Sicherheitsvorkehrungen muss ich beachten?

Trennen Sie immer die Stromversorgung, bevor Sie Kabel anschließen oder trennen. Beachten Sie die Polarität und verwenden Sie keine höhere Spannung als auf dem Etikett angegeben.

Wie reinige ich den Switch?

Trennen Sie das Netzteil und wischen Sie vorsichtig mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

BEDIENUNGSANLEITUNG TI-ELC50 TRENDNET

1. Bevor Sie Anfangen
2. Schnellübersicht
3. Hardware-Installation

18 Español

1. Bevor Sie Anfangen

Paketinhalte

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Kurzanleitung zur Installation
• Abnehmbare Anschlussleiste
• DIN-Schienenmontage
- Wandmontageplatten

Mindestanforderungen

• Bestehendes Netzwerk
- Stromversorgung

Switch-Stromverbrauch

Switch-Modell	Switch-Stromverbrauch	DC-Eingangsleistungsbereich
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	1.69W	9 – 60V

Kompatible Stromversorgungen

Netzteil-Modell	Max. Leistung geliefert	DC-Ausgang	Typ
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Hinweis: Wählen Sie das passende Netzteil zu dem von Ihnen Switch-Modells aus.

Sicherheitshinweis

• Stellen Sie den Strom ab, bevor Sie ein oder aus Modul oder Kabel anschließen. Die richtige Stromversorgungsspannung ist auf dem Etikett des Produkts angegeben. Überprüfen Sie die Spannung Ihrer Stromquelle, um sicherzustellen, dass Sie den richtigen Teil verwenden. Überschreiten Sie NICHT die auf dem Produktetikett angegebene Höchstspannung
• Berechnen Sie den maximal möglichen Strom für jedes Kabel und die gemeinsame Leitung. Beachten Sie alle Elektrorichtlinien, die den maximal zulässigen Strom für jede Kabelgröße vorschreiben. Bei Überschreitung der Maximalwerte können sich die Kabel überhitzen und Ihre Ausrüstung schwer beschädigen.

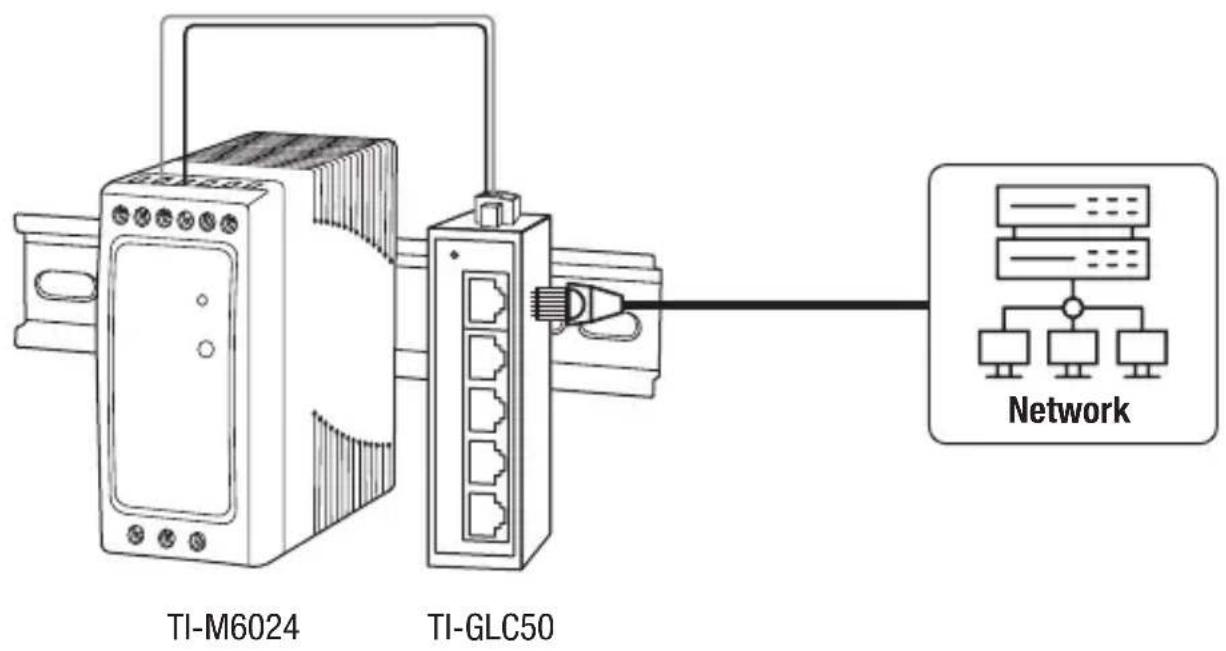

2. Schnellübersicht

Hinweis: Das Switch-Modell und das Netzteil können von dem im folgenden Beispiel abweichen

3. Hardware-Installation

Der Schalter kann auf dem Desktop, an der Wand oder auf einer DIN-Schiene installiert werden.

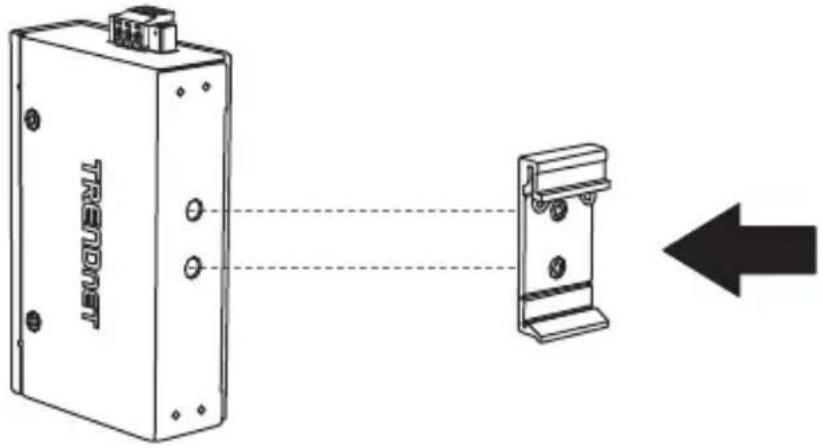

Anleitung zur DIN-Schienenmontage

1. Befestigen Sie die DIN-Schienenmontageklammer am Schalter.

Hinweis: Der Switch kann sich von dem in den folgenden Beispielen gezeigten unterscheiden.

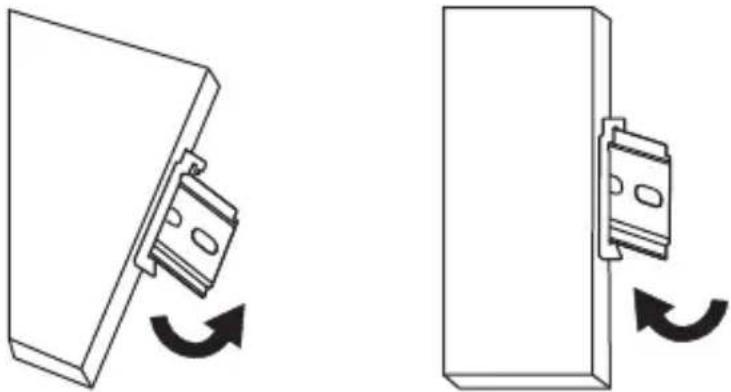

1. Positionieren Sie den gerät vor der DIN-Schiene und haken Sie die Montageklammer über dem oberen Teil der Schiene.
2. Drehen Sie den den Gerät nach unten zur Schiene hin, um ihn zu befestigen. Sie hören ein Klicken, wenn er einrastet.

Montage des Gerät Freigabe des Gerät

1. Um den Gerät zu entfernen, nach unten ziehen, um das Ende der DIN-Schiene freizumachen, und von der Schiene wegdrehen.

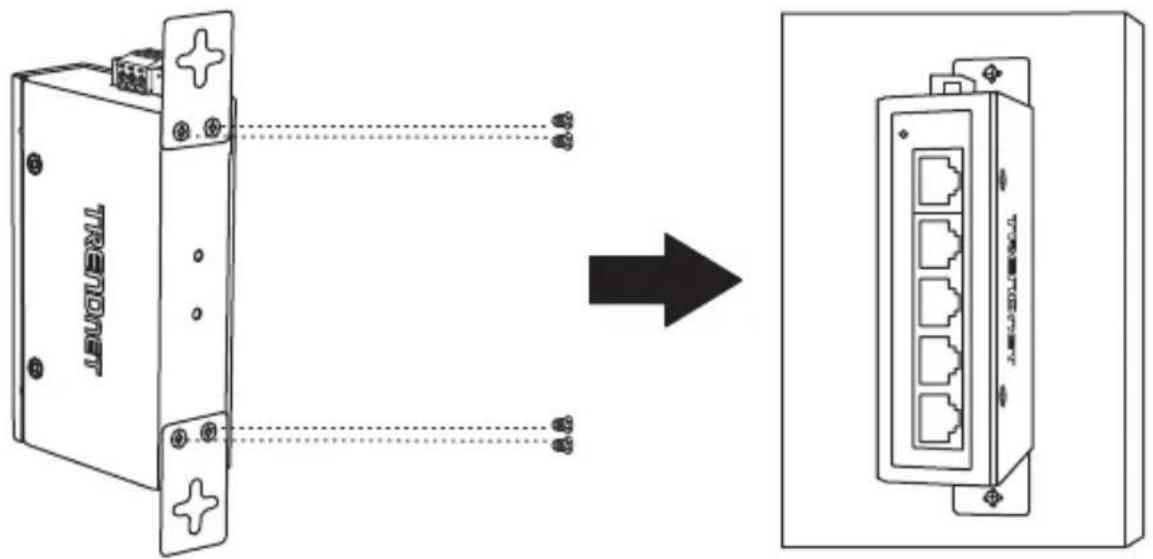

Anweisungen zur Wandmontage

1. Befestigen Sie die Wandbefestigungsplatten am medienkonverter.
2. Montieren Sie den Gerät.

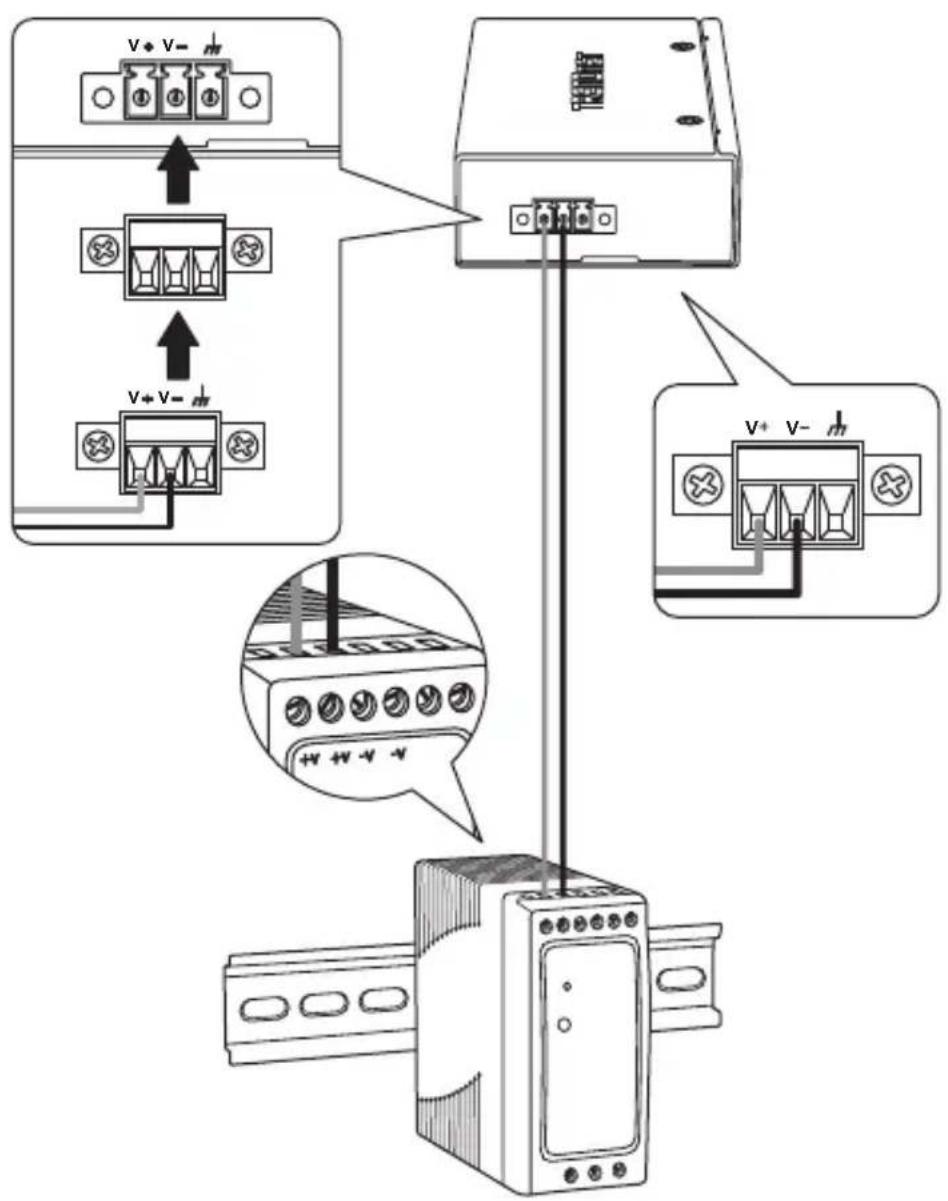

Stromanschluss

1. Befestigen Sie den Stromversorgung (getrennt erhältlich) an dem inbegriffenen Anschlussleiste (wie unten gezeigt), und sichern Sie ihn mit den Schrauben.

Hinweis: Die Polaritäten müssen passen.

1. Schließen Sie den Anschlussblock an das Gerät an, bringen Sie den Nullleiter in Kontakt mit dem Boden und versorgen Sie den Netzadapter mit Strom.

Hinweis: Das Switch-Modell und das Netzteil können von dem im folgenden Beispiel abweichen. Die Klemmenblöcke können 3-polig (Dual Power Input) oder 6-polig (Dual Power Input mit Alarmrelaisausgang) mit unterschiedlichen Beschriftungen sein.

1. Schließen Sie eine Netzwerkquelle und die Geräte an den Schalter an. Überprüfen Sie die LEDs, um sicherzustellen, dass die Anschlüsse funktionieren. Ihre Installation ist abgeschlossen.

Hinweis: Bitte beachten Sie den Abschnitt zur LED-Definition auf Seite 6-7 für Ihr Switch-Modell.

Name und Adresse des Herstellers

TRENDnet, Inc. Zwolsestraat 156 2587 WB

20675 Manhattan Place The Hague The

Informationen zum Produkt

Modellnummer: TI-ELC80 (v2.0R) / TI-GLC80 (v2.0R) / TI-ELC50 (v2.0R) / TI-GLC50 (v2.0R)

Produktname: 8-Port Industrieller Fast-Ethernet-DIN-Rail-Mini-Switch

Industrieller Gigabit 8-Port-DIN-Rail-Mini-Switch

5-Port Industrieller Fast-Ethernet-DIN-Rail-Mini-Switch

Industrieller Gigabit 5-Port-DIN-Rail-Mini-Switch

Handelsname: TRENDnet

TRENDnet erklärt hiermit, dass das Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen unter unserer alleinigen Verantwortung entspricht.

Sécurité: EN IEC 62368-1:2020+A11:2020

EMV EN 55032:2015/A1:2020

EN 55035:2017/A11:2020

EN IEC 61000-6-2:2019

EN IEC 61000-6-4:2019

Hiermit wird bestätigt, dass dieses Produkt den folgenden Richtlinien entspricht.

Richtlinien: EMV-Richtlinie 2014/30/EU

RoHS-Richtlinie 2015/863/UE

RoHS-Richtlinie 2011/65/EU

WEEE-Richtlinie 2012/19/EU

REACH-Verordnung (EG) Nr. 1907/2006

Niederspannungsrichtlinie 2014/35/EU

Für diese Erklärung verantwortliche Person.

Ort der Ausstellung: Torrance, California, USA

Datum: August 08, 2025

Name: Sonny Su

Titel: Vizepräsident für Technologie

Unterschrift:
