BEDIENUNGSANLEITUNG Aura MC REGA

Eine Gebrauchsanleitung in Ihrer Sprache finden Sie auf www.rega.co.uk im Download-Bereich der Seite zu dem von Ihnen gewählten Produkt.

Das Gerät von der Stromversorgung trennen und nur mit einem Mikrofasertuch reinigen (leicht angefeuchtet, falls erforderlich). Nehmen Sie keine Abdeckungen ab. Es sind keine Teile enthalten, die vom Benutzer gewartet werden müssen. Läuft das Gerät unregelmäßig oder entweicht Rauch oder ein Geruch, trennen Sie die Netzversorgung und bringen Sie die Anlage zu einem qualifizierten Service-Techniker.

Lebenslange eingeschränkte Garantie

Jedes Produkt, das wir herstellen, wird in Großbritannien nach den höchstmöglichen Standards entwickelt und zusammengebaut. Diese Garantie deckt bestätigte Herstellungsfehler ab. Diese Garantie gilt nicht für Vorschleißteile oder Teile, die als Verbrauchsmaterial golten. Jodwede nicht autorisierte Änderung oder Nichtbeachtung der von der Rega empfohlenen Richtlinien im Produkthandbuch kann zum Erlöschens der Garantie führen. Aufgrund örtlich geltender Gesetze kann der Garantieumfang je nach Land, in dem die Produkte verkauft werden, variieren. Bitte wenden Sie sich an Ihren Rega-Händler oder -Großhändler, um Einzelheiten zur Garantie zu erfahren. Ihre gesetzlichen Rechte bleiben davon unberührt.

Bitte entsorgen Sie die Produktverpackung nicht. Wenn Sie ein Produkt zur Überprüfung oder Reparatur an Ihren Händler oder Großhändler zurückgeben, müssen Sie die Originalverpackung verwenden.

Bitte besuchen Sie die Homepage unter www.rega.co.uk für weitere Informationen zur Garantie.

Sicherheitsanweisungen

Dieses Gerät weder in der Nähe von Flüssigkeiten verwenden, noch Feuchtigkeit aussetzen. Nicht in der Nähe von Hlizzequellen, wie Heizkörpern, Lüftungsschlitzen, Öfen oder Kerzen verwenden. Sorgen Sie für eine geeignete Luftzufuhr rund um das Produkt, mindestens 10cm in alle Richtungen, und vermeiden Sie es, das Gerät auf weiche Oberflächen zu stellen, wie auf lange Teppiche oder Stoffe. Das Produktgehäuse nicht öffnen und keine Gegenstände mit Gewalt in die Öffnungen des Gerätes stecken. Das Gerät auf eine stabile obene Oberfläche stellen, wo es nicht herunterfallen oder umkippen kann. Verwenden Sie das Gerät nur in gemäßigten Klimazonen zwischen 5°C (41°F) und 35°C (95°F). Das Verpackungsmaterial und kleine Bestandsteile außerhalb der Reichweile von Kindern aufbewahren. Den Netzstecker ziehen, falls das Gerät über einen längeren Zeitraum nicht verwendet wird.

Italiano

Manutenzione

Dieses Symbol weist darauf hin, dass das elektronische Gerät, auf dem das Symbol angebracht ist, am Ende seiner Lebensdauer nicht als allgemeiner Haushaltsmüll zu entsorgen ist. Das Gerät ist gemäß nationaler Gesetzgebung und Richtlinie 2012/19/EU an einer Sammelstelle für Elektro- und Elektronik-Algeräte zu entsorgen. Für weitere Informationen zur Entsorgung Ihrer elektronischer Altgeräte wenden Sie sich bitte an Ihre örtlichen Behörden oder den Händler, bei dem Sie das Produkt gekauft haben.

Italiano

Elektro- und Elektronikgeräte

Informationen für private Haushalte

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

1. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

1. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgelttlich abgeben.

Rücknahmepflichtig sind Geschäfte mit einer Verkaufschläge von mindestens 400 m² für Elektro- und Elektronikeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Femkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

Die Möglichkeit der unentgeltlichen Rückgabe eines Altergerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altergerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bil schirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altergeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altergeräte pro Geräteart.

1. Datenschutz-Hinweis

Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

1. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

Eigenschaften und Design-Merkmale

Ein Phonoteil verstärkt bei Schallplattenwiedergabe das schwache Signal eines Tonabnehmers auf Hochpegelniveau und besorgt gleichzeitig die notwendige Anpassung des Frequenzgangs in Übereinstimmung mit dem RIAA-Standard. Bei Rega glauben wir, dass im Interesse höchster Qualität für MM- und MC-Abtaster unterschiedliche Phonoverstärker verwendet werden sollten. Der Rega Aura ist aus diesem Grund kompromisslos auf Verwendung mit MC-Tonabnehmern optimiert. Überflüssige Funktionen, die den Signalweg komplizieren und die Übertragungsgüte beeinflussen könnten haben wir weggelassen. Dieser Phonovorverstärker weist eine ganze Anzahl bemerkenswerter innovativer Design-Merkmale auf. Sie werden im folgenden Abschnitt dieses Papiers näher beschrieben. Man kann beim Musikhören die Qualitäten des Geräts aber auch aber auch ohne Kenntnis dieser Details würdigen.

Der Rega Aura ist ein dreistufiger voll symmetrischer Vorverstärker. Eine Komplementär-Gegentakt Schaltung in Class-A Technik bildet die Eingangsstufe, sie besteht aus parallel geschalteten extrem rauscharmen Feldeffekt Transistoren von Linear Systems in Komplementär-Darlington Anordnung. Die Verwendung von Feldeffekt-Transistoren gewährleistet, dass keine unerwünschen Offsetströme den Abtaster belasten können. Man kann bei dieser Schaltung auch auf Koppelkondensatoren verzichten, um jede Beeinträchtigung des kleinen Signals zu vermeiden. Die verwendeten Transistoren werden sorgsam ausgemessen und für beste Übereinstimmung zusammengestellt. Mit der ersten Stufe wird der passive HF-Teil der RIAA Entzerrung angesteuert.

Die zweite Stufe des Aura MC ist ein symmetrischer Class-A Differenzverstärker mit Treiber in Basisschaltung und realisiert den tieffrequenten Part der Entzerrung. In der dritten Stufe gibt es eine Phasenumkehr zur Ansteuerung des symmetrischen Ausgangs, sie weist dieselbe Schaltung wie die zweite Stufe auf.

Auch die Stromversorgung ist symmetrisch mit Einzeltransistoren aufgebaut, hat schnelle Dioden als Gleichrichter und eine rauscharme Referenzspannungsquelle. Jede Stufe des Verstärkers wird mit lokalen Spannungsreglern und LED-Konstantstromquellen gespeist. Die Versorgungsspannung ist im Interesse der Aussteuerbarkeit 60% höher als in vergleichbaren Schaltungen. Im Signalweg finden sich nur hochwertige Polypropylen-Kondensatoren, in der Entzerrung solche mit 1% Toleranz. Auch der Rest der Schaltung ist nur mit hochwertigen Bauelementen ausgestattet, in der Umschaltung für Mono, Muting und Verstärkung z. B. mit Qualitätsrelais.

Gehäuseerdung

Der Rega Aura hat eine Schutzkontakterdung nach VDE Standard mit leitender Verbindung des Metallgehäuses zum Netz-Schutzleiter. Die Signalmasse ist zur Vermeidung von Erdschleifen nicht direkt mit dem Gehäuse verbunden, jedoch auf eine Art, die statische Ladungen der Schallplatte gut vom Tonabnehmer ableitet.

Aufstellung

Der Rega Aura kann auf jeder ebenen festen Unterlage aufgebaut werden, soweit genügend Kühlung gewährleistet ist, also nicht auf Öfen, Heizkörpern oder Leistungsendstufen. Um Brumm durch magnetische Einstrahlung zu verhindern soll er auch nicht in direkter Nähe des Plattenspielers stehen, sondern so weit entfernt, wie es die Länge des Tonarmkabels zuläßt. Es ist nicht sinnvoll, auf oder unter dem Aura einen Gerätestapel zu errichten, wenn das aber nicht zu vermeiden ist, sollte ein passendes Geräteregal verwendet werden. Die vom Phonoteil Aura erzeugte Abwärme, auch wenn sie gering ist, wird vom Gehäuse – vor allem dessen Unterseite – abgeführt und deshalb soll die Luftzirkulation nicht behindert werden. Das Gewicht des Rega Aura beträgt 13 kg, daher muss die Unterlage genügend stabil sein.

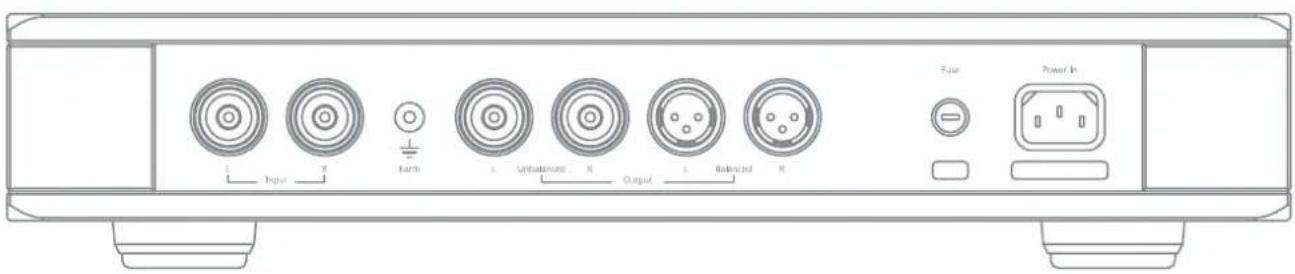

Anschlüsse Auf Der Rückseite

Der Eingang des Phonoteil hat RCA (Cinch-) Buchesn, der Ausgang ebenfalls, daneben steht ein voll symmetrischer Ausgang mit XLR-Buchsen zur Verfügung (positiv auf Pin 2 und negativ auf Pin 3). Hinsichtlich der Farbmarkierung der Anschlüsse bedeutet weiß links und rot rechts. Wenn Tonarm oder Plattenspieler eine separate Masseleitung haben, soll diese mit dem Anschluss „Earth“ verbunden werden. Schalten Sie Vor- und Endverstärker aus, wenn Sie Kabelverbindungen vornehmen.

Netzanschluß - Ein abgeschirmtes Rega Netzkabel ist im Lieferumfang enthalten.

Verbindungskabel - Ein von Rega entwickeltes hochwertiges Signalkabel mit RCA (Cinch-) Steckern ist dem Gerät beigelegt. Es ist während des gesamten Entwurfs- und Entwicklungsprozesses verwendet worden und kann als Komponente angesehen werden, die über den Status eines Zubehörartikels hinausweist. Dieses doppelt abgeschirmte Rega Kabel weist eine niedrige Kapazität und außergewöhnliche Qualität auf.

Auswahl des Tonabnehmers - Der Rega Aura eignet sich nicht für den Anschluss von Moving Magnet (MM) Tonabnehmern, sondern ist ausschließlich für Moving Coil (MC) Abtaster konzipiert. Die meisten MC-Systeme des Weltmarkts können mit gutem Erfolg verwendet werden. Eingangswiderstand und Lastkapazität können in jeweils fünf Stufen gewählt werden. Am besten richtet man sich hier nach den Empfehlungen des Tonabnehmerherstellers, aber je nach Geschmack können auch andere Positionen die passenderen sein. In früheren Zeiten hatten einige Vorverstärker höhere Eingangswiderstände und Kapazitäten. Ihr Fachhändler berät Sie in diesen Fragen gern.

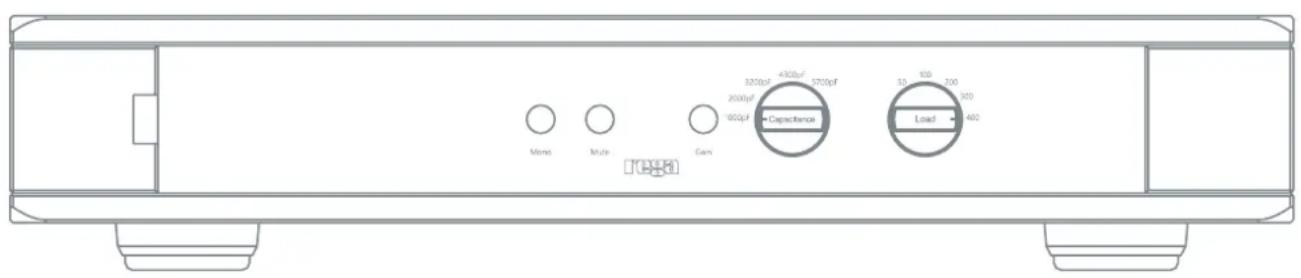

Frontbedieneinheiten

Einschalten - Der Netzschalter des Rega Aura befindet sich auf der linken Seite der Frontplatte und der Betriebszustand wird durch das rot erleuchtete Firmenlogo angezeigt. Vorverstärker und Endstufe oder Vollverstärker sollen ausgeschaltet sein, wenn man den Aura in Betrieb nimmt und bevor man ihn ausschaltet, damit keine Störgeräusche an die Lautsprecher gelangen. Meist reicht es aber, die Lautstärke auf Null zu drehen oder einen anderen Eingang zu wählen, um dies zu vermeiden. Dieses Rega Phonoteil kommt mit einer minimalen Aufwärmzeit von nur etwa zehn Minuten aus. Manche Hersteller empfehlen, die Verstärker eingeschaltet zu lassen, aber wir unterstützen eine solche Auffassung nicht, sondern legen Ihnen nahe, das Gerät bei Nichtbenutzung auszuschalten.

„Mono“ - Bei gedrückter Taste werden Mono-Schallplatten bei Verwendung eines Stereo-Tonabnehmers besser wiedergegeben.

Stummschaltung - Dieser Schalter erlaubt die Unterdrückung des Signals z. B. beim aufsetzen der Nadel oder am Ende der Schallplatte.

Schalter Verstärkung („Gain“) - Bitte beachten: bei Änderung der Verstärkung soll die Lautstärke heruntergedreht werden um Schaltgeräusche zu vermeiden. Die Verstärkungsziffer beträgt 69,5dB in Stellung I und 63,5dB in Stellung II, d. h. bei eingedrücktem Schalter; die zugehörigen Eingangsempfindlichkeiten sind damit 67μV bzw. 131μV für 200mV Ausgangsspannung (400mV am symm. Anschluss). Wie üblich ist der Pegel am symmetrischen Ausgang 6dB höher. Wir empfehlen, mit der niedrigen Verstärkung II zu beginnen und Stufe I wenn nötig zu verwenden - bei Tonabnehmern mit niedrigem Output. Diese Einstellungen hängen auch von der Verstärkung des Gesamtsystems ab.

Gain I Gain II

Schalter für kapazitive Anpassung („Capacitance“) - Es gibt fünf verschiedene Schalterpositionen für die kapazitive Beschaltung des Eingangs, 1000pF, 2000pF, 3200pF, 4300pF und 5700pF. Hier wählt man nach Gehör oder richtet sich nach der Empfehlung des Herstellers. Traditionell wurden höhere Werte bevorzugt, Rega Tonabnehmer arbeiten aber besser mit niedriger Einstellung.

Schalter für Widerstands-Anpassung („Load“) - Auch für die Einstellung des Eingangswiderstands gibt es fünf Möglichkeiten, 50Ω, 100Ω, 150Ω, 300Ω und 400Ω. In den technischen Angaben der Tonabnehmer-Hersteller ist die empfohlene Anpassung zu finden. Auch hier gilt, dass die Einstellung nach Gehör optimiert werden kann. Rega Tonabnehmer vertragen sich mit 100Ω Abschluss, traditionell wurden manchmal höhere Werte bevorzugt.

Mono Multi Gas 3250pF 4300pF 5700pF 2000pF 1000pF Capacitance Load 400 50 50 200 300

Technische Daten

Allgemeiner Zustand
Quellwiderstand des Generators	20Ω (Audio Precision Z Out)
Ausgangslastwiderstand	100kΩ (Audio Precision Z In)
Eingangsempfindlichkeit von 200mV für die unsymmetrische Ausgabe
Verstärkungseinstellung I	67μV - 69,5dB
Verstärkungseinstellung II	131μV - 63,5dB
Verstärkungseingang an unsymmetrischen Ausgang
Mindestens	63,5dB
Maximal	69,5dB
Kapazitätslast/Eingangslast
Kapazitätslast	1000, 2000, 3200, 4300, 5700pF
Eingangslast	50, 100, 150, 300 und 400Ω
Eingangsüberlastung bei 1kHz
Verstärkungseinstellung I	4,9mV - 69,5dB
Verstärkungseinstellung II	9,6mV - 63,5dB
Bemessungs-Ausgabeleistung
Unsymmetrisch	200mV
Symmetrisch	400mV
Symmetrische Ausgangsanschlüsse
Symmetrische XLR-Slecker, Pin 2 positiv und Pin 2 negativ.Die positive Pin 2-Verbindung am symmetrischen Ausgang ist die gleiche Verbindung wie der symmetrische Ausgang.
Ausgangswiderstand
Unsymmetrisch	100Ω
Symmetrisch	200Ω
Absoluter Mindest-Ausgabewiderstand (für einen -3dB Abfall bei 20Hz)
Unsymmetrisch	500Ω
Symmetrisch	1000Ω
Frequenzgang
Frequenzgang	13,5Hz (-3dB) bis 100kHz (-0,2dB)
RIAA-Präzision	Mindestens 0,2dB 100Hz bis 50kHz
THD
Bandbreite 100Hz bis 22kHz	Typischerweise 0,03% bei 1V 20Hz 20kHz
Ausgabe-Rauschpegel (unsymmetrischer Ausgang, A-gewichtet und 15Ω Eingangslast)
Verstärkungseinstellung	I -77dB V
Verstärkungseinstellung	II -82dB V
Abmessungen/Gewichte
Abmessungen (B x H x T)	350 x 435 x 88mm (13,8 x 17,1 x 3,5in)
Gewicht	13kg (28,7lbs)
Leistung
Stromversorgung	230V - 115V Bemessungsversorgung ±10%
Stromverbrauch	15,3W
