BEDIENUNGSANLEITUNG NR560 Soundmaster

Wörlein GmbH Tel.: [phone]

Gewerbestrasse 12 Fax.: [phone]

D 90556 Cadolzburg [e-mail]

GERMANY Web: www.soundmaster.de

CE

HINWEIS ZUM UMWELTSCHUTZ

Das Symbol mit der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende der Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.

Elektro- und Elektronikgerätebesitzer aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den Herstellern bzw. Vertreibern im Sinne des ElektroG eingerichteten Sammelstellen abgeben. Die Abgabe von Altgeräten ist unentgeltlich.

Entfernen Sie vor Abgabe, wenn möglich, Batterien, Akkus, Lampen und löschen Sie personenbezogene Daten..

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung und zur Wiedergewinnung von Rohstoffen zurückzugeben.

*) gekennzeichnet mit Cd = Cadmium, Hg = Quecksilber, Pb = Blei Sie können alle Batterien oder Akkus bei den öffentlichen

Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben wo Batterien und Akkus der betreffenden Art verkauf werden. Um die Umwelt zu schonen Verwenden Sie, wenn möglich Akkus anstelle von Einwegbatterien.

Unsachgemäße Entsorgung von Batterien/Akkus belastet die Umwelt und setzt für Menschen, Tiere, und Pflanzen schädigende Stoffe frei. Batterien und Akkus bitte nur in entladenem Zustand abgeben. Kleben Sie bei lithiumhaltigen Batterien und Akkus die Kontakte ab, um Kurzschlüsse und deren mögl. Folgen (Feuer/Explosion) zu vermeiden.

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

WARNUNG

Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen.

VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

• Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.

• Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben und niemals mit Feuchtigkeit in Verbindung bringen.

• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.
• Betreiben Sie das Gerät nur in einem gemäßigten Klima.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.
• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen bzw. wechseln der fest eingebauten Akkus sind ausschließlich durch einen Service-/Kundencenter oder Fachbetrieb auszuführen.
• Ziehen Sie bei Gewitter oder einer längeren Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.
• KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.
• Decken Sie niemals die Belüftungsöffnungen zu!!!
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.

BEDIENELEMENTE

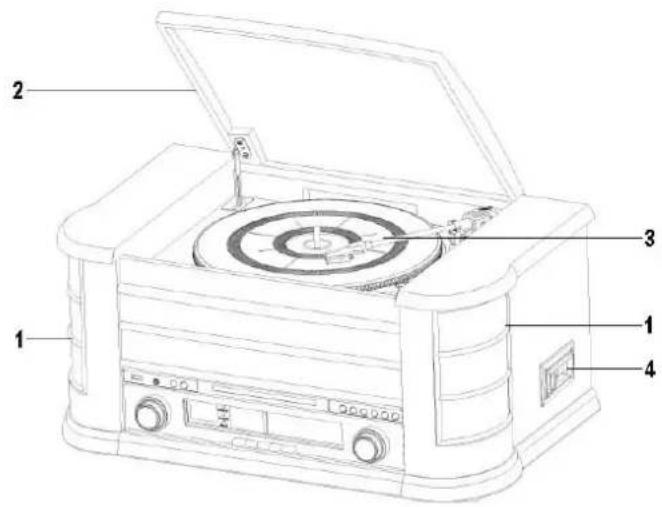

GESAMTANSICHT

1 Lautsprecher
2 Abdeckhaube
3 Plattenspieler
4 Kassettenspieler

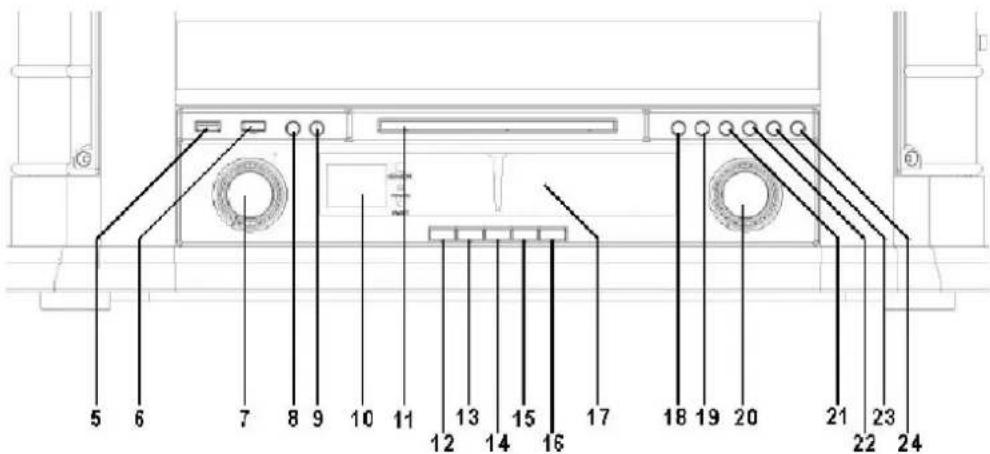

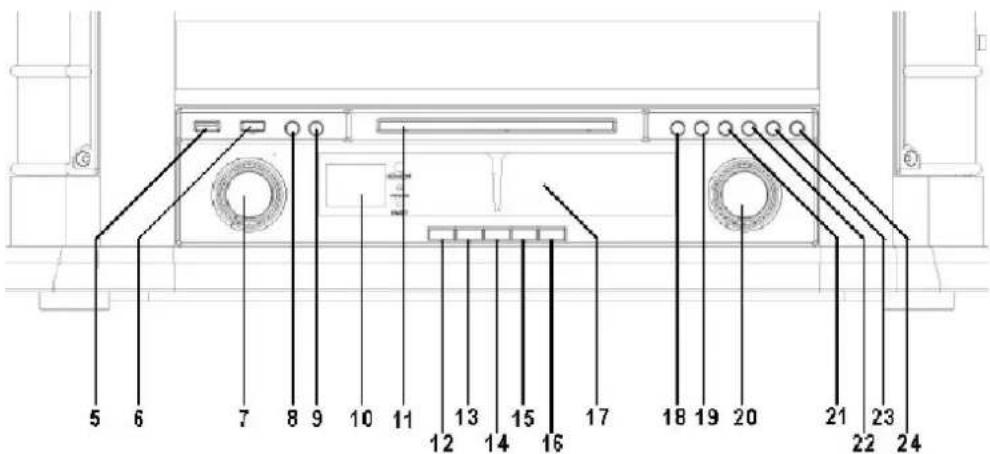

DETAILIERTE VORDERANSICHT

5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5 USB Anschlussbuchse für USB-Wiedergabe und Aufnahme
6 POWER Schaltet Gerät Ein und Aus
7 VOLUME Drehen um Lautstärke zu erhöhen bzw. verringern.
8 RECORD Startet USB - Aufnahme
9 FUNCTION Wählt die Betriebsmodi
10 LCD Anzeige Anzeige für CD und USB
11 CD-Fach Schublade um CD einzulegen
12 USB Direktanwahl Betriebsmode USB
13 FM/ST./MO Mono Stereo Umschaltung
14 CD Direktanwahl Betriebsmode CD
15 TAPE Direktanwahl Betriebsmode Kassette
16 PHONO Direktanwahl Betreibsmode Plattenspieler
17 FM/AM Skala Anzeige der Senderwahl
18 .AY/PAUSE CD/USB/BT Wiedergabe/Pause
19 ■ STOP Stoppt CD/USB Wiedergabe
20 TUNING UKW / MW Senderwahl
21 DN/F.R Titelsprung vorwärts
22 ▶ UP/F.F Titelsprung rückwärts
23 ⇌ PLAY.MODE Wählt CD/USB Abspielfunktionen
24 ▲ OP/CL Offnet / Schließt das CD Fach

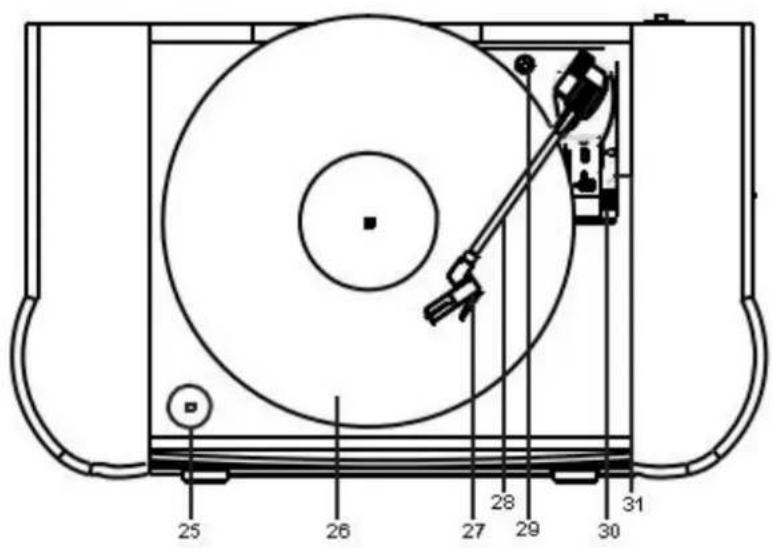

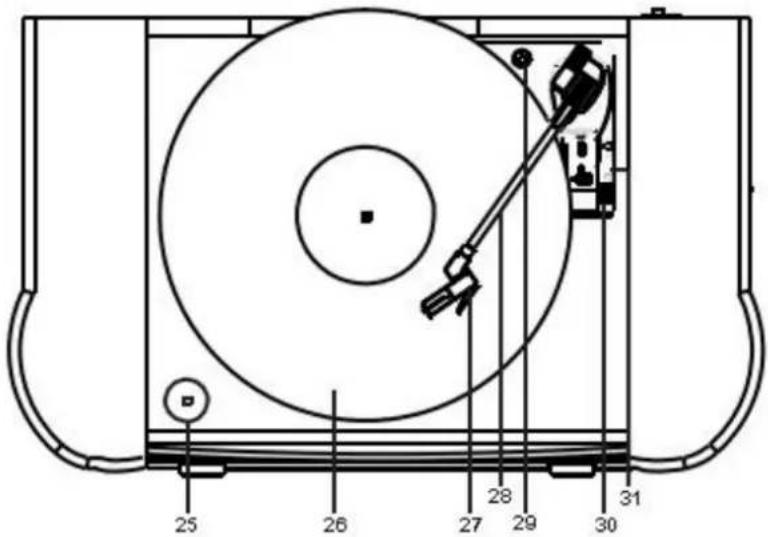

DRAUFSICHT

25 26 27 28 29 30 31

25 Single Adapter

28 Tonarm

30 Tonarm Lift

26 Plattenteller

29 Transportsicherungsschraube

31 Geschwindigkeitswahl

27 Tonabnehmersystem

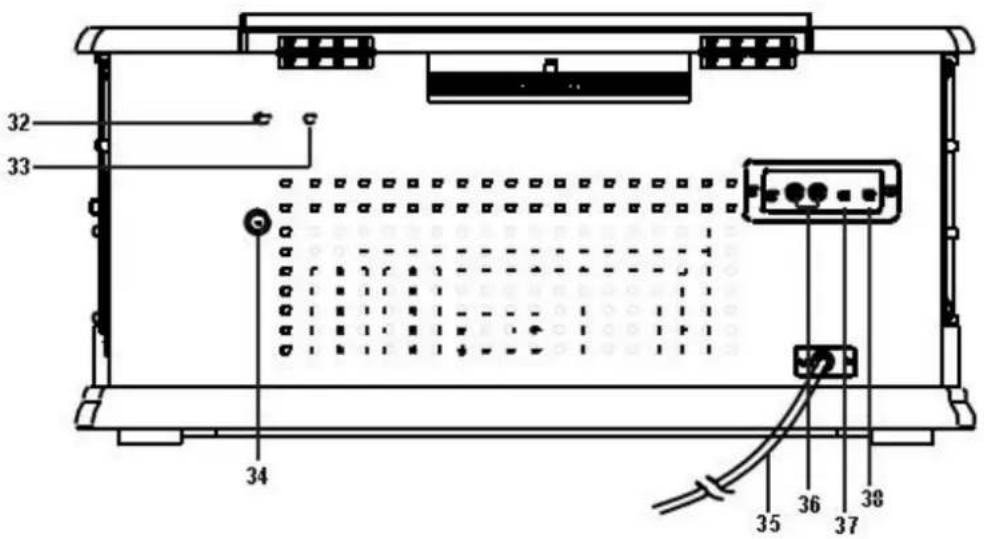

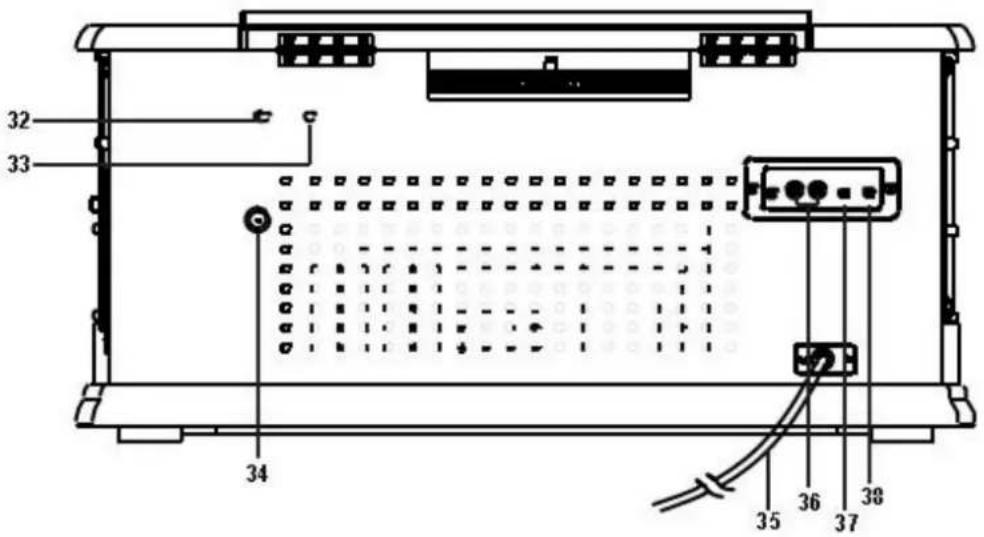

RÜCKANSICHT

32 33 34 35 36 37 38

32 Öffnung für Justage der Tonarmrückführung
33 Hilfsöffnung zum Beleuchten
34 UKW-Antennenbuchse
35 Netzkabel
36 Line OUT Buchsen
37 AUX IN Buchse
38 Kopfhörerbuchse

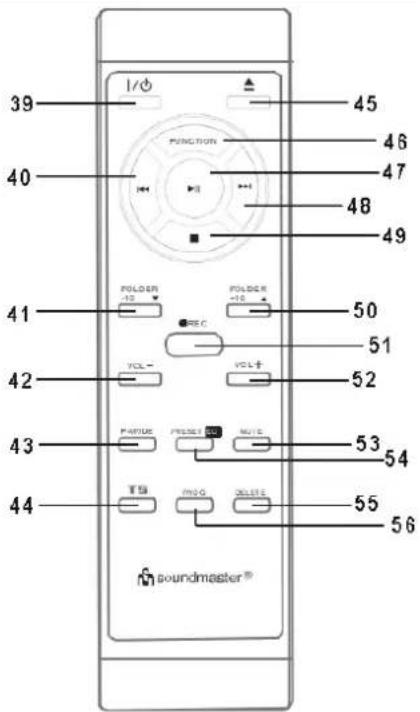

FERNBEDIENUNG

39	I/⏻	Gerät Aus/-Einschalten
40	◀◀	Titelsprung Rückwärts
41	FOLDER / -10	Album bzw. 10 Titel zurück
42	VOL -	Lautstärke verringern
43	P-Mode	CD/USB Abspielmodus einstellen
44	TS	Titeltrennung bei Aufnahme
45	▲	Öffnet / schließt CD Fach
46	FUNCTION	Wählt Betriebsmodi
47	▶◀	CD /USB Wiedergabe/ Pause
48	▶◀	Titelsprung Vorwärts
49	■	CD/USB Stop
50	FOLDER / +10	Album bzw. 10 Titel vorwärts
51	● REC	Aufnahme auf USB
52	VOL +	Lautstärke erhöhen
53	MUTE	Lautsprecher stummschalten
54	PRESET / EQ	Wählt Klangeinstellungen
55	DELETE	Löscht Titel vom USB
56	PROG	CD/USB Abspielprogramm erstellen

39 40 41 42 43 44 I/O FUNCTION POLDER -10 REC VCL PARTURE PHONE MOLE TBA MAG DELETE 50 51 52 53 54 55 56 soundmaster®

INSTALLATION

1. Das Batteriefach ist an der Rückseite der Fernbedienung.
2. Entfernen Sie den Batteriefachdeckel, indem Sie die Lasche eindrücken und den Deckel herausheben.
3. Legen Sie zwei (2) AAA-Batterien (nicht im Lieferumfang enthalten) in das Batteriefach und achten Sie auf die richtige Polarität.
4. Schließen Sie das Batteriefach.

Hauptgerät
Bedienungsanleitung

Antenne
Fernbedienung

STROMVERSORGUNG

Versichern Sie sich, dass die Spannung dieselbe ist, wie auf der Rückseite des Geräts angegeben.
➢ Verbinden Sie das Stromkabel mit einer vorschriftlich installierten Steckdose.

Automatische Standby-Schaltung

Das Gerät schaltet sich nach ca. 20 Minuten, wenn kein Audiosignal vorhanden ist oder wenn es sich in Standby befindet, automatisch komplett aus.

Um das Gerät wieder einzuschalten, drücken Sie die „Power EIN/AUS“-Taste am Gerät.

GRUNDBEDIENUNG

GERÄT EIN-/ AUSSCHALTEN

Drücken Sie die "POWER" Taste um das Gerät Ein-/ Auszuschalten.

QUELLE AUSWÄHLEN

Drücken Sie im eingeschalteten Zustand, wiederholt die "FUNCTION" Taste am Gerät oder der Fernbedienung oder drücken Sie die Funktionstasten unterhalt der FM/AM Skala um zwischen den Quellen zu wechseln.

LAUTSTÄRKE ANPASSEN

Drehen Sie den "VOLUME" Knopf um die Lautstärke zu verringern oder zu erhöhen.

STUMM

Drücken Sie im eingeschalteten Zustand die "MUTE" Taste auf der Fernbedienung um den Ton auszuschalten bzw. Stumm zu schalten.

Drücken Sie die "MUTE" Taste erneut oder die "VOL –" oder "VOL +" Taste um den Ton wieder einzuschalten.

RADIO

Drücken Sie die "FM" Taste oder die "FUNCTION" Taste wiederholt um zu FM/AM zu wechseln.

SENDER EINSTELLEN

1. Drehen Sie die "TUNING" Taste um die gewünschte Senderfrequenz einzustellen.
2. Passen Sie die Lautstärke mit dem "VOLUME" Knopf an.

FM-STEREO EMPFANG

Sobald ein Sender im Stereo Format empfangen wird, leuchtet die „FM-Stereo“ LED auf.

BLUETOOTH®

Hinweis: Dieses Gerät verfügt lediglich über einen Bluetooth Empfänger, Sie können keine Wiedergabe Geräte wie z.B. Bluetooth Kopfhörer/ Lautsprecher oder ähnliches damit verbinden.

Vergewissern Sie sich das zwischen dem Gerät und dem verbundenen Bluetooth-Audio Gerät ein maximaler Abstand von 10 Metern befindet, außerhalb dieser Reichweite kann es zu starken Verbindungsschwierigkeiten kommen.

Verschiedene Umgebungen können Einfluss auf die Empfangsreichweite haben.

1. Drücken Sie wiederholt die "FUNCTION" um Bluetooth auszuwählen ("bt" wird im Display angezeigt).
2. Schalten Sie Bluetooth an ihrem externen Gerät ein und wählen Sie "NR560" um die beiden Geräte zu verbinden.
3. Drücken Sie die "PLAY/PAUSE ▶" Taste um die Wiedergabe zu starten oder zu unterbrechen.
4. Drücken Sie die "DN/F.R 🔍" oder "UP/F.F ►►" Taste um zum vorherigen oder nächsten Titel zu wechseln.

USB

Dieses Gerät unterstützt nur USB-Speichersticks mit einer maximalen Speicherkapazität von 16 GB und im FAT32 Format.

1. Verbinden Sie Ihren USB-Stick mit der USB Buchse auf der Vorderseite des Geräts.
2. Drücken Sie die "FUNCTION" Taste wiederholt, oder drücken Sie die "USB" Funktionstaste am Gerät um in den USB-Modus zu wechseln
3. Drücken Sie die "PLAY/PAUSE ▶" Taste um die Wiedergabe zu starten oder zu unterbrechen.
4. Drücken Sie die "DN/F.R ◀◀" oder "UP/F.F ►◀" Taste um den vorherigen oder nächsten Titel abzuspielen.
5. Drücken Sie die "STOP ■" Taste um die Wiedergabe zu stoppen

Die Abspielfunktionen sind dieselben wie im CD-Modus.

AUX IN

1. Verbinden Sie Ihr AUX-Kabel mit der AUX-IN Buchse auf der Rückseite des Geräts (nicht im Lieferumfang)
2. Drücken Sie die "FUNCTION" Taste wiederholt um den AUX Modus zu wählen.
3. Starten Sie die Wiedergabe auf Ihrem externen Gerät und regeln Sie die Lautstärke über den „VOLUME“ Knopf am Gerät.

LINE OUT

Sie können dieses Gerät mit Ihrem HiFi System verbinden indem Sie ein RCA Kabel (nicht im Lieferumfang) mit den Line Out Buchsen und Ihrer HiFi Anlage verbinden.

PLATTENSPIELER

ACHTUNG: Schrauben sie vor Inbetriebnahme die Transportsicherungsschraube vollständig ein! Drücken Sie die "FUNCTION" Taste wiederholt oder drücken Sie die "PHONO" Funktionstaste am Gerät. "PHO" wird im Display angezeigt

• Entfernen Sie die Nadelabdeckung.
• Achten Sie darauf, dass der Tonarm frei beweglich ist und die weiße Schutzkappe entfernt ist

Tonabnehmersystem

Schutzkappe

1. Stellen Sie mithilfe der Geschwindigkeitseinstellung die korrekte Geschwindigkeit in Abhängigkeit zu Ihrer verwendeten Platte ein.
2. Legen Sie die Platte auf den Plattenteller (verwenden Sie den Single Adapter falls notwendig).
3. Legen Sie den Tonarmhebel in die obere Position.
4. Heben Sie den Tonarm von der Tonarmstütze bewegen Sie den Arm langsam auf die Abspielfläche. Der Plattenteller beginnt sich zu drehen, Positionieren Sie den Tonarm über die gewünschte Position des Datensatzes
5. Legen Sie den Tonarmhebel in die untere Position. Der Tonarm senkt sich langsam ab und die Wiedergabe beginnt.
6. Der Tonarm bewegt sich automatisch wieder in die Halterung zurück sobald er am Ende der Platte angelangt ist.
7. Um manuell die Wiedergabe zu beenden, heben Sie den Tonarm an und legen Sie Ihn zurück in die Tonarm Halterung.

Hinweis :

• Aufgrund des Transports besteht die Möglichkeit, dass die automatische Plattenspielerabschaltung beim ersten Inbetriebnehmen beeinflusst wurde. Dies Bedeutet das der Plattenspielerarm beim ersten Betrieb zu Beginn automatisch zurück auf die Tonarmhalter Fährt. Dies ist kein Fehler!
• • Aufgrund der Unterschiedlichen Länge der Vinylplatten besteht die Möglichkeit, dass der Tonarm nicht automatisch zurück fährt auf die Tonarmhalterung. Bitte Justieren Sie ihren Plattenspieler wie unten beschrieben nach.

Wichtig:

Um sicherzustellen, dass der Plattenspieler alle verschiedenen Vinylplatten abspielen kann, befindet sich auf der Rückseite des Geräts ein Loch mit der Aufschrift "NO OPEN" (33), um die Schraube im inneren des Drehtellers einstellen / Nachjustieren zu können. Wenn die Vinylplatte zu früh abschaltet, nehmen Sie einen Schraubendreher, und drehen Sie die Schraube in dem besagten Loch im Uhrzeigersinn ca. 45°. Wiederholen Sie diesen Schritt bis die Platte nicht mehr zu Früh abschaltet.

Wenn die Vinylplatte zu spät abschaltet, nehmen Sie einen Schraubendreher, und drehen Sie die Schraube gegen den Uhrzeigersinn ca. 45°.

KASSETTE

Allgemeine Bedienung

Drücken Sie die "TAPE" Taste um in den Kassetten Modus zu gelangen.

Kassettenwiedergabe: Das Gerät beginnt automatisch mit der Wiedergabe sobald Sie die Kassette eingelegt haben. Stop und Auswerfen: Drücken Sie die "TAPE FORWARD/EJECT" Taste komplett nach innen, die Kassette wird ausgeworfen. Die "TAPE FORWARD/EJECT" Taste bleibt in der Position stehen. Schneller Vorlauf: Drücken Sie während der Wiedergabe die "TAPE FORWARD/EJECT" halb nach innen, die Kassette spult nun schnell vorwärts.

Tippen Sie die "TAPE FORWARD/EJECT" Taste nochmals leicht an, die Kassette wird normal wiedergegeben. Die "TAPE FORWARD/EJECT" Taste kehrt zur höchsten Position zurück.

Abspielen

Schneller Vorlauf

Auswerfen

F

Hinweis

Achten Sie darauf, dass die Richtung der Kassette korrekt ist bei einlegen. Es ist Normal, wenn beim Schnellen Vorlauf Geräusche aus dem Laufwerk zu hören sind. Wir empfehlen ihnen die Kassette nach dem Hören aus dem Gerät zu nehmen, lassen Sie die Kassette nicht im Gerät, wenn das Gerät sich nicht im Kassettenbetrieb befindet.

CD

ABSPIELEN EINER COMPACT DISC

1. Drücken Sie die "FUNCTION" Taste wiederholt oder drücken Sie die "CD" Funktionstaste um in den "CD" Modus zu gelangen.
2. Drücken Sie "OP/CL ▲" um das CD-Fach zu öffnen.
3. Legen Sie eine CD mit der bedruckten Seite ach oben ein und schließen Sie das CD-Fach wieder mit der „OP/CL ▲Taste.
4. Das Gerät durchsucht die CD nach allen Titeln und beginnt im Anschluss automatisch den ersten Titel abzuspielen.
5. Stellen Sie die gewünschte Lautstärke mit der "VOLUME" Knopf ein.

PLAY/PAUSE

Drücken Sie die "PLAY/PAUSE ►II" Taste einmal um die Wiedergabe zu unterbrechen, es wird die aktuell abgespielte Zeit angezeigt. Drücken Sie die "PLAY/PAUSE ►II" Taste erneut um die Wiedergabe fortzusetzen.

STOP

Drücken Sie "STOP ■" und das Gerät stoppt die Wiedergabe und kehrt zum ersten Titel zurück.

Titelsprung

1. Drücken Sie die "UP/F:F ►" um einen Titel nach vorne zu springen.
2. Drücken Sie die "DN/F.R ◀◀" Taste um einen Titel zurück zu springen..

BEI EINER MP3 DISC

1. Drücken Sie die "FOLD + 10" oder "FOLD -10" Taste um 10 Titel vor- oder zurück zuspringen.
2. Drücken und halten Sie die "FOLD + 10" oder „FOLD -10“ Taste auf der Fernbedienung um den nächsten oder vorherigen Ordner zu wählen
3. Drücken Sie "UP/F.F" oder "DN/F.R" um zum vorherigen oder nächsten Titel zu springen.
4. Wenn Sie den gewünschten Titel ausgewählt haben, drücken sie die „PLAY/PAUSE ▶“ Taste um die Wiedergabe zu starten.

WIEDERHOL FUNKTION

Sie können einzelne Titel oder ganze Ordner Wiederholen.

WIEDERHOL/ZUFALLS MODUS

Drücken Sie die "PLAY MODE ➔" Taste vor oder während der Wiedergabe, ein einzelner Titel, ein Ordner (nur MP3) oder alle Titel können in folgenden verschiedenen Modis abgespielt werden:

ZUFALLSWIEDERGABE

Sie können alle Lieder in einer zufälligen Reihenfolge wiedergeben.

WIEDERHOLFUNKTION CD

Wiedergabe Modus	Zeichen im Bildschirm
Titel wiederholen	REP
Alle wiederholen	○REP
Zufall	RANDOM
Aus	----

WIEDERHOLFUNKTION CD/MP3 UND USB

(1) repeat 1 (2) repeat 1 folder (3) repeat all track (4) random (5) off mode

Wiedergabe Modus	Zeichen im Bildschirm
Titel Wiederholen	REP
Ordner Wiederholen	REP ALBUM
Alle Titel Wiederholen	REP 📊
Zufall	RANDOM
Aus	--------

WIEDERGABE PROGRAMMIEREN (MIT DER FERNBEDIENUNG)

Sie können bis zu 20 Titel programmieren und diese in beliebiger Reihenfolge abspielen. Bevor Sie beginnen muss das Gerät im Stopp-Modus sein:

1. Wechseln Sie in den CD/USB Modus & stoppen Sie die Wiedergabe.
2. Drücken Sie die "PROG" Taste, "P01" und "PROG" wird nun im Display angezeigt. Außerdem zeigt es die Programm-No und Ziffern für Track-No zu programmieren.
3. Wählen Sie den gewünschten Titel mit Hilfe der „▶▶“ oder „◀◀“ Taste.
4. Drücken Sie die "PROG" Taste um den gewählten Titel zu speichern.
5. Wiederholen Sie die Schritte 3 und 4 um weitere Titel für die Wiedergabe zu programmieren.
6. Sobald alle gewünschten Titel programmiert sind, drücken Sie die "PLAY/PAUSE ▶II" Taste um die programmierte Wiedergabe zu starten.
7. Um die programmierte Wiedergabe abzubrechen, drücken Sie die "STOP ■" Taste.

ENCODING AUF USB

Das Gerät kann Musik in das MP3-Format kodieren und auf Speichermedien mit USB-Anschluss aufnehmen. Das System erstellt einen Musikordnernamen.

A) CD encoding

1. Legen Sie eine CD mit der bedruckten Seite nach oben in das CD Fach & und dann schließen Sie das CD Fach
2. Drücken Sie die "REC ●" Taste, im Display wird "rEC" angezeigt.
3. Die CD beginnt abzuspielen und das Gerät startet die Aufnahme.
4. Das Gerät separiert automatisch jedes Lied.
5. Sobald das Gerät mit der Aufnahme fertig ist stoppt die Wiedergabe der CD.

I) Encoding mit programmierter Wiedergabe

1. Legen Sie eine CD mit der bedruckten Seite nach oben in das CD Fach & und dann schließen Sie das CD Fach
2. Programmieren Sie Ihre Wiedergabe, wie in „WIEDERGABE PROGRAMMIEREN (MIT DER FERNBEDIENUNG)“ beschrieben
3. Drücken Sie die "REC ●" Taste, im Display wird "rEC" angezeigt.
4. Die CD beginnt abzuspielen und das Gerät startet die Aufnahme.
5. Das Gerät separiert automatisch jedes Lied.
6. Sobald das Gerät mit der Aufnahme fertig ist stoppt die Wiedergabe der CD.

Hinweis:

• Die Aufnahmegeschwindigkeit beträgt 1:1 und ist abhängig von der Spielzeit der CD
• Das Aufnahmeformat ist auf MP3 voreingestellt – bit rate: 128 kbps, sampling rate: 44.1khz
• Titelnamen werden nicht übernommen
• Um die Aufnahme zu unterbrechen, drücken Sie die „STOP“Taste

II) Kopieren von MP3 Dateien

Wenn Sie eine MP3-Disc anstelle einer CD-Disc einlegen, kopiert das System die Dateien auf den USB-Stick, wenn Sie die „REC ●“-Taste drücken. Die Betriebsverfahren sind die gleichen wie bei der oben beschriebenen CD-Codierung, und das System schaltet nur dann in den Kopiermodus, wenn eine MP3-Datei gelesen wird.

B) Phono/Cassette/BT encoding

1) Gehen Sie in den "Phono/Cassette/BT" Modus und drücken Sie sofort die "REC ●" Taste.
2) Das Gerät startet die Aufnahme, "USB" blinkt im Display.
3) Starten Sie die Wiedergabe von der Quelle aus der Sie auf USB aufnehmen wollen.
4) Drücken Sie zum Beenden der Aufnahme die "STOP ■" Taste und kehren Sie zurück zum "PHONO/CASSETTE/BT" Modus.

C) Aux-in encoding

1) Verbinden Sie ein AUX Kabel mit dem Gerät von dem Sie Aufnehmen möchten
2) Wählen Sie mit der "FUNCTION" Taste "AUX" und drücken Sie sofort die "REC ●" Taste.
3) Das Gerät startet die Aufnahme, "USB" blinkt im Bildschirm
4) Starten Sie die Wiedergabe.
5) Drücken Sie zum Beenden der Aufnahme die "STOP ■" Taste und kehren Sie zurück zum „AU“ Modus.

D) FM encoding

1) Wählen Sie mit der "FUNCTION" Taste "FM/AM" und drücken Sie sofort die "REC ●" Taste.
2) Das Gerät startet die Aufnahme, "USB" blinkt im Bildschirm
3) Starten Sie die Wiedergabe.
4) Drücken Sie zum Beenden der Aufnahme die "STOP ■" Taste und kehren Sie zurück zum „FM/AM" Modus.

E) Titel seperieren (TS) (manuell)

Sie können die Titel bei einer Aufnahme über Phono/Kassette/FM/AM auf USB separieren. Durch das drücken der "TTrack Separation) Taste, erstellt das Gerät einen neuen Titel und nimmt danach weiter auf.

F) Titel löschen

Wählen Sie den USB Mode, wählen Sie den zu löschenden Titel mit der „▶▶“ oder „◀◀“ Taste aus, drücken Sie zweimal die „DELETE“ Taste um den Titel zu löschen.

USB entfernen

Um den USB-Stick zu entfernen, schalten Sie das Gerät mit den "EIN/AUS" Schalter aus oder wechseln Sie in den CD oder FM Modus. Anschließend können Sie das USB-Gerät einfach aus der Buchse herausziehen.

Die aktuelle Version der Bedienungsanleitung kann unter www.soundmaster.de heruntergeladen werden

Technische Änderungen und Druckfehler vorbehalten.

Copyright von Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de

Vervielfältigung nur unter ausdrücklicher Genehmigung der Woerlein GmbH

CE

ENVIRONMENTAL PROTECTION

GEDETAILLEERD VOORAANZICHT

5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5 USB-aansluiting

6 Voeding Aan/Uit

7 Volumeknop

8 OPNAME-knop

9 FUNCTIE-knop

10 LCD-scherm

11 CD-lade

12 USB-knop

13 FM/ST./MO-knop

14 CD-knop

15 CASSETTE-knop

16 PHONO-knop

17 FM/AM-schaalverdeling

18 AFSPELEN/PAUZEREN-knop

19 STOP-knop

20 AFSTEM-knop

21 NAAR BENEDEN/SNEL ACHTERUIT-knop

22 OMHOOG/SNEL VOORUIT-knop

23 AFSPEELMODUS-knop

24 OPENEN/SLUITEN-knop

BOVENAANZICHT

25 26 27 28 29 30 31

25 Enkelvoudige adapter
26 Draaitafelplateau
27 Element

28 Toonarm
29 Transportschroef

30 Cue-hendel
31 Snelheidsinstelling

ACHTERAANZICHT

32 33 34 35 36 37 38

Vereiste MP3-indeling:

Hiermit bestätigt Wörlein GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet.

Eine Kopie der Konformitätserklärung kann unter obenstehender Adresse bezogen werden.
