BEDIENUNGSANLEITUNG 163-70 SOLO

D Original-Betriebsanleitung.... 3

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

441662_a2 nur DE Titelblatt....1

Bestimmungsgemäße Verwendung....3

Symbole am Gerät....4

Produktübersicht....5

Sicherheitshinweise....7

Bedienung....8

Wartung und Pflege....15

Hilfe bei Störungen.... 21

Aufbewahrung....22

Erste Hilfe....22

Rückseite solo by AL-KO....273

Vielen Dank, dass Sie sich für die solo by AL-KO Heckenschere entschieden haben. Wir freuen uns, Ihnen die solo by AL-KO Heckenschere anbieten zu können; diese Erzeugnisse sind das Ergebnis eines langen Entwicklungsprogramms und vieler Jahre an Erkenntnissen und Erfahrungen.

Die Heckenscheren 163-55 und 163-70 stellen eine Kombination aus der Überlegenheit hochmoderner Technik und einem ergonomischen Design dar; sie sind von geringem Gewicht und kompakt und kommen als Profi-Werkzeuge in einer breiten Palette an Anwendungen zum Einsatz.

Lesen Sie diese Broschüre mit detaillierten Informationen zu den verschiedenen Punkten, in denen die herausragende Leistungsfähigkeit dieser Werkezuge demonstriert wird, aufmerksam durch. Achten Sie darauf, dass Sie die Inhalte dieser Broschüre sicher beherrschen und halten Sie die gegebenen Ratschläge und Anweisungen ein. Dadurch können Sie sicher mit dem Werkzeug umgehen und die bestmöglichen Ergebnisse mit Ihrer solo by AL-KO Heckenschere erzielen.

WARNUNG!

Um die GEFAHR von Verletzungen zu vermeiden, muss der Benutzer vor der Benutzung der Heckenschere diese Bedienungsanleitung sorgfältig lesen. Der Hersteller behält sich das Recht vor, ohne Vorankündigung Änderungen an den Technischen Daten vorzunehmen.

Die Technischen Daten können in den einzelnen Ländern voneinander abweichen. Händigen Sie mit der Übergabe der Heckenschere an andere Personen unbedingt auch diese Bedienungsanleitung aus.

BESTIMMUNGSGEMÄße VERWENDUNG

Die Heckenschere ist ausschließlich für das Stutzen und Zurückschneiden von Buschwerk und Hecken vorgesehen; die Verwendung für einen anderen Zweck ist nicht zulässig. Verwenden Sie die Heckenschere niemals zweckentfremdet.

SYMBOLE AM GERÄT

Symbole

Machen Sie sich vor dem Lesen dieser Anleitung unbedingt mit der Bedeutung der folgenden Symbole vertraut:

	WARNUNG/GEFAHR Kraftstoff-Öl-Gemisch
	Lesen, Verstehen und Einhalten Betriebsanleitung		Manueller Motorstart
	Verboten Not-Aus
	Rauchen verboten! Erste Hilfe
	Umgang mit offenen Flammen verboten! Re	g
	Tragen Sie Schutzhandschuhe! EIN / START	###
	Im Arbeitsbereich dürfen sich weder Personen noch Tiere aufhalten!		AUS / STOPP
	Tragen Sie Augen- und Gehörschutz! CE-K	ichen

PRODUKTÜBERSICHT

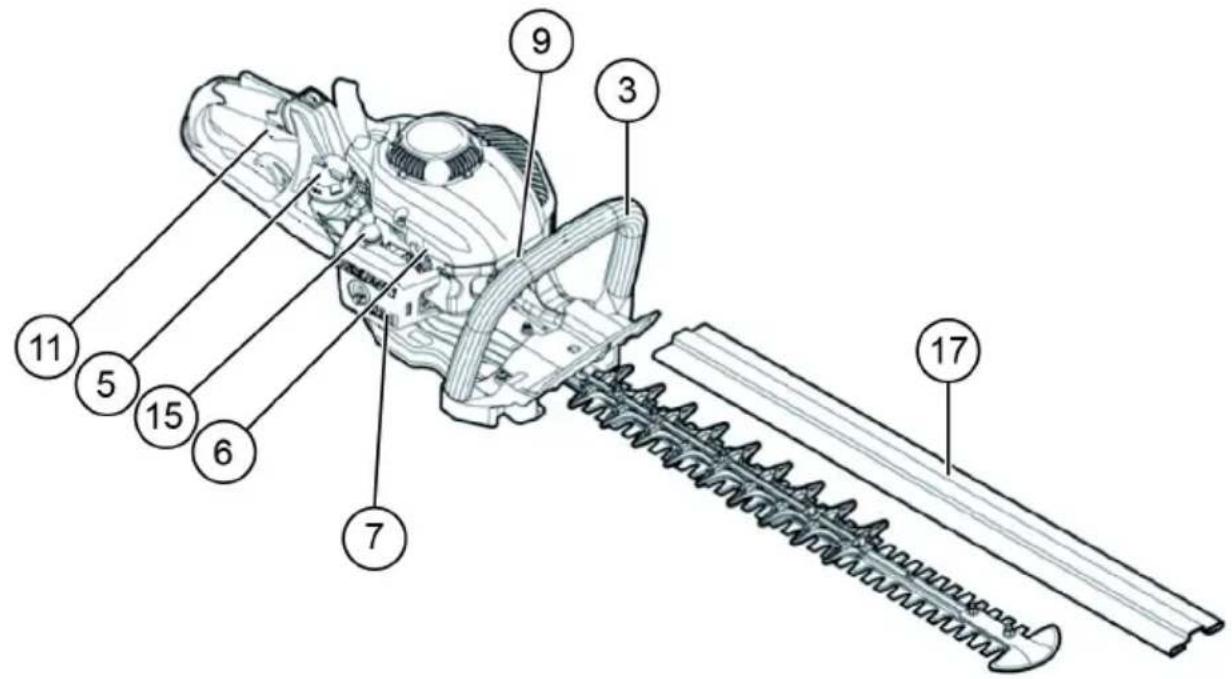

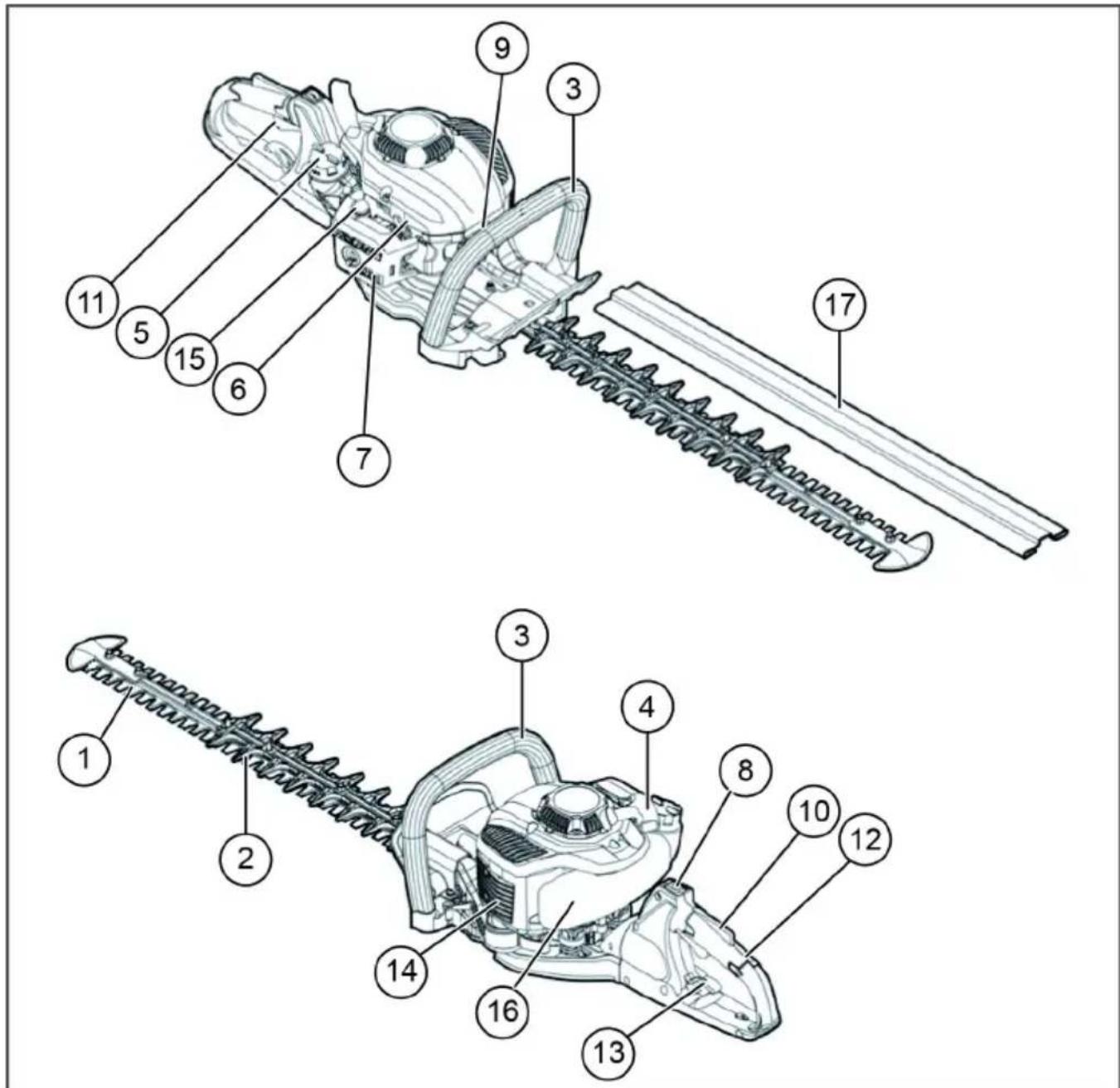

	BEZEICHNUNG DER BAUTEILE		BEZEICHNUNG DER BAUTEILE		BEZEICHNUNG DER BAUTEILE
1	Schneidmesser 7 Vergaser	(nicht dargestellt) 13	Entriegelungshebel		hinterer Griff
2	Stillstehendes Schwert 8 E/A-Schalter (EIN/AUS) 14 Schalldämpfer
3	Vorderer Griff 9 Zündkerze	15 Primer
4	Seilzugstarter 10	Entriegelungshebel	16 Kraftstofftank
5	Deckel Kraftstofftank 11	Gashebel	17 Schneidschwertschutz
6	Choke-Hebel 12	Hinterer Griff

TECHNISCHE DATEN

Modell		163-55Art.-Nr.: 127325	163-70Art.-Nr.: 127326
Abmessungen (L x B x H) [mm] 1140 x 500 x 240		1220 x 500 x 240
Gewicht [kg] 5,2 5,4
Volumen (Kraftstofftank) [l] 0,4 0,4
Hubraum [cm3] 22,2 22,2
Maximale Motorleistung [kW] 0,68 0,68
Schnittlänge [mm] 550 700
Leerlaufdrehzahl [min-1] 3100 ± 400 3100 ± 400
Drehzahl für Kupplungseingriff [min-1] 4500 4500
Zündkerze		CDK CMR6A;TORCH CMR6A;NGK CMR6A;NHSP LD AL6RC	CDK CMR6A;TORCH CMR6A;NGK CMR6A;NHSP LD AL6RC
Vergasertyp Walbro WYC35 Walbro WYC35
Schalldruckpegel LpA [dB(A)]EN ISO 10517		95 K = 3	94,2 K = 3
Schallleistung LWA [dB(A)]EN ISO 10517		107 K = 3	104,3 K = 3
Schwingungen	vorderer Griff[m/s2]	2,12 2,12
	hinterer Griff[m/s2]	2,91 2,91

SICHERHEITSHINWEISE

Allgemeine Sicherheitsregeln

DIESES WERKZEUG KANN SCHWERE VERLET-ZUNGEN VERURSACHEN! Lesen Sie sämtliche Anleitungen sorgfältig, damit Sie das Werkzeug ordnungsgemäß handhaben, vorbereiten, pflegen und warten, starten und stoppen können. Machen Sie sich mit der Bedienung und der ordnungsgemäßen Verwendung des Werkzeugs vertraut. (1)

Es wird empfohlen, die Heckenschere nur an solche Personen zu verleihen, die über Erfahrungen im Umgang mit Heckenscheren verfügen. Überreichen Sie mit dem Werkzeug stets auch die Betriebsanleitung.

Erstanwender sollten den Händler nach grundlegenden Anleitungen fragen, um sich mit dem Umgang mit einer Heckenschere vertraut zu machen.

Kindern und Jugendlichen unter 18 Jahren ist das Bedienen der Heckenschere untersagt. Personen über 16 Jahren dürfen das Werkzeug für Übungszwecke verwenden, jedoch nur unter Aufsicht eines qualifizierten Anleiters.

■ Verwenden Sie die Heckenschere mit äußerster Vorsicht und Aufmerksamkeit.

- Betreiben Sie die Heckenschere nur, wenn Sie sich in gesunder physischer Verfassung befinden. Führen Sie alle Arbeiten ruhig und mit Vorsicht aus. Die Bedienperson ist gegenüber Dritten haftbar.

Benutzen Sie die Heckenschere niemals, wenn Sie unter dem Einfluss von Alkohol und/oder Medikamenten stehen, oder wenn Sie sich abgespannt oder krank fühlen. (2)

■ Verwenden Sie die Heckenschere nur bei guten Licht- und Sichtverhältnissen. Achten Sie in der kalten Jahreszeit auf rutschige oder nasse Bereiche, z.B. auf vereiste oder schneebedeckte Flächen (Rutschgefahr). Sorgen Sie immer für einen sicheren Stand.

Arbeiten Sie niemals auf nicht stabilen oder abschüssigen Standflächen.

- Betreiben Sie die Heckenschere niemals auf einer Leiter stehend.

Klettern Sie niemals auf Bäume, um mit der Heckenschere zu schneiden.

Bewegen Sie sich beim Arbeiten mit dem Werkzeug niemals rückwärts, um ein Stolpern und Verlust der Kontrolle zu vermeiden.

- Stoppen Sie immer den Motor, bevor Sie das Werkzeug reinigen oder warten oder Teile am Werkzeug wechseln.

- Betreiben Sie das Werkzeug nicht, wenn das Schneidwerkzeug beschädigt oder stark verschlissen ist.

Persönliche Schutzausrüstung

Tragen Sie zweckmäßige und geeignete Kleidung, d.h. die Kleidung sollte am Körper anliegen, ohne Behinderungen zu verursachen. Das Tragen von Schmuck oder zu weiter Kleidung, der bzw. die sich in Büschen oder Gestrüpp oder im Werkzeug verfangen können, ist nicht zulässig.
Um Verletzungen an Augen, Händen und Füßen zu vermeiden, aber auch um das Gehör des Bedieners zu schützen, ist während der Arbeiten mit der Heckenschere die im Folgenden aufgeführte Schutzausrüstungen/Schutzkleidungen zu tragen.
Tragen Sie während der Arbeit mit der Heckenschere eine Schutzbrille oder ein Visier, um Verletzungen der Augen zu vermeiden. (3)
Tragen Sie einen ausreichenden Gehörschutz, um eine Schädigung des Gehörs zu vermeiden (Gehörschutzkapseln, Gehörschutzstöpsel usw.). (3)
Wir empfehlen dem Bediener dringend das Tragen eines Arbeitsoveralls. (4)
Spezialhandschuhe aus dickem Leder sind Bestandteil der vorgeschriebenen Ausrüstung und müssen beim Arbeiten mit der Heckenschere unbedingt getragen werden.(4)
Tragen Sie beim Arbeiten mit der Heckenschere stets feste Schuhe mit einer rutschfesten Sohle. Derartige Schuhe schützen vor Verletzungen und geben einen sicheren Halt. (4)

Sicherheitshinweise zur Bedienung

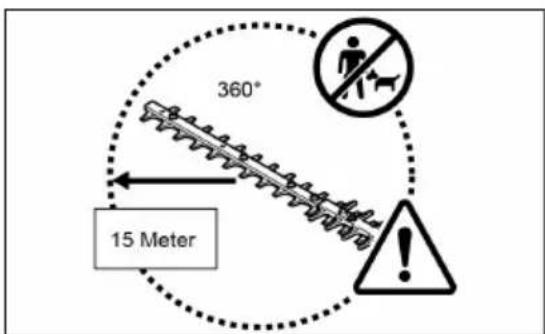

Sorgen Sie dafür, dass sich in einem Arbeitsbereich von 15 m (5) keine Kinder oder andere Personen aufhalten, achten Sie außerdem auf Tiere im Arbeitsbereich.
Prüfen Sie die Heckenschere vor jedem Betrieb auf Betriebssicherheit.
Überprüfen Sie den Gashebel auf ordnungsgemäße Funktion. Stellen Sie sicher, dass sich der Gashebel gleichmäßig und leicht bewegen lässt. Überprüfen Sie die Gashebelarretierung auf ordnungsgemäße Funktion. Stellen Sie sicher, dass die Griffe sauber und trocken sind, und überprüfen Sie den E/A-Schalter auf ordnungsgemäße Funktion. Halten Sie Griffe frei von Öl und Kraftstoff.
■ Starten Sie die Heckenschere ausschließlich wie in der Betriebsanleitung vorgegeben.

360° 15 Meter

(5)

WARNUNG!

Starten Sie den Motor auf keine andere Weise (6) !

■ Verwenden Sie die Heckenschere ausschließlich für den vorgegebenen Zweck.

Starten Sie den Motor der Heckenschere nur dann, wenn die Heckenschere vollständig zusammengebaut ist. Der Betrieb der Heckenschere ist nur gestattet, wenn sämtliches für den Betrieb der Heckenschere vorgeschriebene Zubehör angebracht ist!

Stellen Sie vor dem Starten der Heckenschere sicher, dass das Schwert keinerlei Gegenstände wie z. B. Äste, Steine usw. berührt.

- Stoppen Sie den Motor unverzüglich, falls Probleme mit dem Motor auftreten.

Halten Sie während des Betriebs die Heckenschere sowohl am vorderen als auch am hinteren Griff fest, indem Sie Ihre Finger um die Griffe legen. Achten Sie darauf, dass die Griffe sauber und frei von Feuchtigkeit, Öl und Schmiermittel sind.

Sorgen Sie immer für einen sicheren, ausbalancierten Stand.

■ Dieses Werkzeug darf nur im Freien verwendet werden.

Achten Sie stets auf das Arbeitsumfeld und seien Sie auf mögliche Gefahrensituationen vorbereitet, die Ihnen aufgrund der Lärmentwicklung des Motors entgehen könnten.

Betreiben Sie die Heckenschere stets so, dass Sie die Abgase nicht einatmen. Betreiben Sie den Motor niemals in geschlossenen Räumen (Gefahr der Erstickung und einer Gasvergiftung). Kohlenmonoxid ist ein geruchloses Gas. Sorgen Sie dafür, dass zu jeder Zeit eine ausreichende Belüftung gegeben ist.

- Stoppen Sie den Motor, wenn Sie eine Pause machen oder wenn Sie die Heckenschere unbeaufsichtigt lassen. Legen Sie die Heckenschere an einem sicheren Ort in einer sicheren Lage ab, in der eine Gefährdung von Personen oder ein Entzünden brennbarer Stoffe und Schäden am Werkzeug ausgeschlossen sind.

■ Legen Sie die heiße Heckenschere niemals auf trockenem Gras oder auf sonstigen brennbaren Materialien ab.

Halten Sie den Motor und den Schalldämpfer stets frei von Schnittabfällen, Blättern und übermäßigem Schmierstoff, um die Gefahr eines Brandes zu vermeiden.

- Betreiben Sie den Motor niemals mit beschädigtem Auspuffschalldämpfer.

■ Stoppen Sie den Motor vor einem Transport. (7)

- Stoppen Sie den Motor vor den folgenden Tätigkeiten: - Beheben einer Blockade, - Ausführen von Überprüfungen, Wartungsarbeiten oder sonstigen Arbeiten am Werkzeug.

Legen Sie die Heckenschere bei Transport in einem Kraftfahrzeug in einer sicheren Position ab, damit ein Auslaufen von Kraftstoff vermieden wird.

■ Stellen Sie vor dem Transport der Heckenschere sicher, dass der Kraftstofftank vollständig geleert ist, damit ein Auslaufen von Kraftstoff vermieden wird.

Ziehen Sie vor Transport oder Lagerung immer den Schutz auf das Schneidschwert.

Inspizieren Sie den Arbeitsbereich auf Drähte, Schnüre, Glas und sonstige Fremdkörper, die mit dem Schneidschwert in Berührung kommen könnten, bevor Sie mit der Heckenschere schneiden.

Stromschlag: Achten Sie unbedingt auf alle Arten an Elektroleitungen und Elektrozäunen. Überprüfen Sie den gesamten Arbeitsbereich vor dem Schneiden auf Elektroleitungen und Elektrokabel.
Vermeiden Sie beim Starten des Motors und während des Betriebs unbedingt jede Berührung mit dem Schneidschwert.
Während des Betriebs müssen alle mit dem Werkzeug gelieferten Schutzvorrichtungen wie beispielsweise Abdeckungen ordnungsgemäß am Werkzeug befestigt sein.
Entfernen Sie Sand, Steine, Nägel, Drähte usw. aus dem Arbeitsbereich. Fremdkörper können die Schneidmesser beschädigen.
Schneiden Sie vor dem Schneiden der Hecke Äste von 8 mm oder dicker mit einer Astschere heraus.
Vergewissern Sie sich vor Beginn des Schnitts, dass die Schneidmesser die volle Arbeitsgeschwindigkeit erreicht haben.
Nach dem Loslassen des Gasgriffs vergeht eine kurze Zeit bis zum Anhalten der Schneidmesser.
- Betreiben Sie die Heckenschere nicht mit hoher Leerlaufdrehzahl. Bei einer zu hoch eingestellten Leerlaufdrehzahl können Sie die Geschwindigkeit der Schneidmesser nicht mehr mit dem Gasgriff regulieren.
■ Halten Sie beim Schnittvorgang die Heckenschere so, dass das Schwert einen Winkel von 15° bis 30° mit der Schnittlinie bildet.
Geben Sie beim Schneiden von Hecken in der Nähe oder an Drahtzäunen besondere Obacht.
Achten Sie darauf, dass das Schneidschwert keine harten Objekte wie beispielsweise Drahtzäune, Steine oder den Boden berührt. Bei Berührung solcher Gegenstände können Schneidmesser bersten, reißen oder abbrechen.
Sollte das Schneidschwert auf Steine oder andere harte Gegenstände treffen, schalten Sie sofort den Motor aus und überprüfen Sie das Schwert auf Beschädigungen. Ersetzen Sie ein beschädigtes Schneidmesser, bevor Sie die Arbeiten fortsetzen.
Legen Sie regelmäßig Pausen ein. solo by AL-KO empfiehlt, nach 50 Minuten Schnittarbeiten eine Pause von 10 bis 20 Minuten einzulegen.
Versuchen Sie immer, die Heckenschere mit einer kleinstmöglichen Lärm- und Schadstoffemission zu betreiben. Überprüfen Sie insbesondere den Vergaser auf korrekte Einstellung und halten Sie das vorgeschriebene Mischverhältnis von Kraftstoff und Öl ein.
Versuchen Sie niemals, verklemmtes Material bei sich bewegenden Schneidmessern zu entfernen. Schalten Sie das Werkzeug aus, legen Sie es ab und entfernen Sie erst dann derartiges Material.

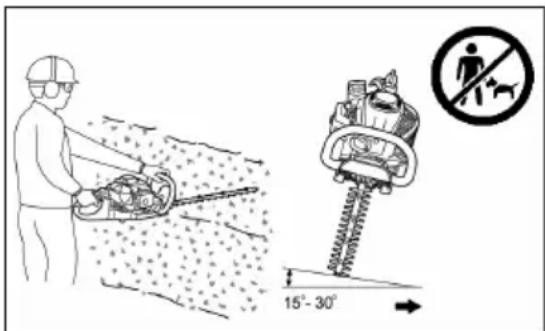

15°-30°

(18)

Betanken

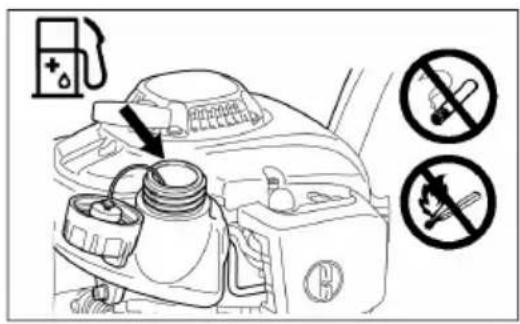

- Stoppen Sie vor dem Betanken den Motor (7), halten Sie einen ausreichenden Abstand von offenen Flammen (8) und rauchen Sie nicht.

Betanken Sie das Werkzeug niemals bei laufendem oder mit heißem Motor.

Vermeiden Sie Hautkontakt mit Mineralölprodukten. Atmen Sie die Kraftstoffdämpfe nicht ein. Tragen Sie zum Betanken immer Schutzhandschuhe. Wechseln und reinigen Sie Schutzkleidung regelmäßig.

Stellen Sie zur Vermeidung einer Kontaminierung des Erdbodens (Umweltschutz) sicher, dass kein Kraftstoff und kein Öl in das Erdreich eindringt. Wischen Sie verschütteten Kraftstoff unverzüglich von der Heckenschere ab. Lassen Sie Textilien, mit denen Sie Kraftstoff aufgewischt haben, an einem gut belüfteten Ort trocknen, bevor Sie diese Textilien entsorgen. Anderenfalls kann es zu einer plötzlichen Selbstentzündung kommen.

Achten Sie darauf, dass Ihre Kleidung nicht in Kontakt mit Kraftstoff kommt. Wenn Kraftstoff auf Ihre Kleidung gelangt ist, wechseln Sie die Kleidung sofort (Gefahr!).

Überprüfen Sie den Deckel des Kraftstofftanks regelmäßig auf ordnungsgemäßen Sitz.

Schrauben Sie den Tankdeckel ordnungsgemäß fest. Entfernen Sie sich mindesten 3 m vom Ort des Betankens, bevor Sie den Motor starten. (9)

Betanken Sie das Werkzeug niemals in geschlossenen Räumen. Auf dem Fußboden kann es zu einer Ansammlung von Kraftstoffdämpfen und dadurch zu einer Verpuffung oder gar Explosion kommen.

Transportieren und lagern Sie Kraftstoffe ausschließlich in dafür zugelassenen Behältern. Stellen Sie sicher, dass Kinder keinen Zugang zu gelagertem Kraftstoff haben.

■ Reinigen Sie den Bereich um den Tankdeckel sorgfältig, damit kein Schmutz in den Kraftstofftank gelangt.

Schrauben Sie den Deckel ab und füllen Sie den Tank mit Kraftstoff auf. Verwenden Sie zum Filtern des Kraftstoffs einen Trichter mit entsprechendem Filter-einsatz.

Schrauben Sie den Tankdeckel von Hand wieder fest.

■ Reinigen Sie nach dem Betanken den Bereich um Schraubdeckel und Tank.

Wischen Sie verschütteten Kraftstoff unbedingt ab (Brandgefahr!).

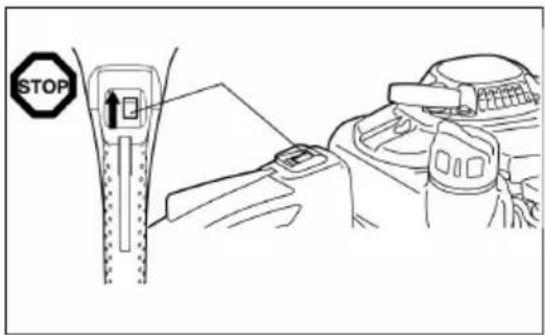

STOP

(7)

Kraftstoff-Öl-Gemisch

Die Heckenschere wird von einem Zweitaktmotor mit hohem Leistungsgrad angetrieben.

Dieser Motor wird mit einem Gemisch aus Kraftstoff und Zweitaktöl betrieben. Der Motor ist für bleifreies Normalbenzin mit einer Oktanzahl ROZ 91 ausgelegt. Ist dieser Kraftstoff nicht verfügbar, können Sie einen Kraftstoff mit höherer Oktanzahl verwenden. Der Motor wird dadurch nicht beschädigt, das Betriebsverhalten kann sich jedoch verschlechtern.

Ähnliche Probleme treten bei der Verwendung von verbleitem Kraftstoff auf. Um einen optimalen Betrieb des Motors zu erreichen und um Ihre Gesundheit und die Umwelt zu schützen, sollte ausschließlich bleifreier Kraftstoff verwendet werden!

Der Motor wird durch ein Zweitaktöl geschmiert, das dem Kraftstoff beigemischt wird. Der Motor ist für den Betrieb mit dem solo by AL-KO Zweitaktöl in einem Mischverhältnis von 40:1 (Umweltschutz) ausgelegt. Durch das magere Mischungsverhältnis kann eine minimale Schadstoffemission bei gleichzeitig langer Lebensdauer und zuverlässigem Betrieb garantiert werden. Das Mischungsverhältnis von 40:1 (solo by AL-KO-Zweitaktöl) ist unbedingt einzuhalten, anderenfalls kann der zuverlässige Betrieb der Heckenschere nicht garantiert werden.

Das korrekte Mischungsverhältnis:

Vergaserkraftstoff:

Vorgeschriebenes Zweitaktöl = 40 : 1 oder
Zweitaktöl eines anderen Herstellers = 25 : 1 empfohlen

Zum Zubereiten des Gemischs mischen Sie, in einem zugelassenen Gefäß, das alle Vorgaben örtlich geltender Bestimmungen einhält oder übertrifft, erst die gesamte Menge an Öl mit der halben Menge des benötigten Kraftstoffs. Geben Sie anschließend die restliche Menge an Kraftstoff zu.
Mischen Sie das Gemisch gut durch, bevor Sie es in den Tank der Heckenschere einfüllen.
Geben Sie nicht mehr Motorenöl als angegeben hinzu, um einen sicheren Betrieb zu gewährleisten. Anderenfalls werden lediglich mehr Verbrennungsrückstände produziert, die Umwelt verschmutzt und der Abgaskanal sowie der Schalldämpfer verstopft. Außerdem steigt der Kraftstoffverbrauch, und die Leistung sinkt.

Umgang mit Mineralölprodukten

Beim Umgang mit Kraftstoffen ist äußerste Vorsicht geboten. Kraftstoffe können den Lösungsmitteln ähnliche Substanzen enthalten. Betanken Sie das Werkzeug ausschließlich an einem gut belüfteten Ort im Freien. Atmen Sie Kraftstoffdämpfe nicht ein, und vermeiden Sie jeglichen Kontakt von Kraftstoffen und Ölen mit der Haut.

Wenn Haut über längere Zeit wiederholt mit derartigen Substanzen in Kontakt kommt, trocknet die Haut aus.

Dies kann verschiedenste Hautkrankheiten zur Folge haben. Außerdem wurde von allergischen Reaktionen berichtet.

Wenn Öle, Kraftstoffe usw. in die Augen gelangen, können Augenirritationen auftreten.

Falls Öl, Kraftstoff usw. in die Augen gelangt, spülen Sie das betroffene Auge sofort mit klarem Wasser. Falls die Augenirritationen anhalten, suchen Sie sofort einen Arzt auf!

Einstellen des Winkels des hinteren Griffs

Der hintere Griff kann um bis zu 90° nach links bzw. nach rechts gedreht und arretiert werden.

So verändern Sie den Winkel:

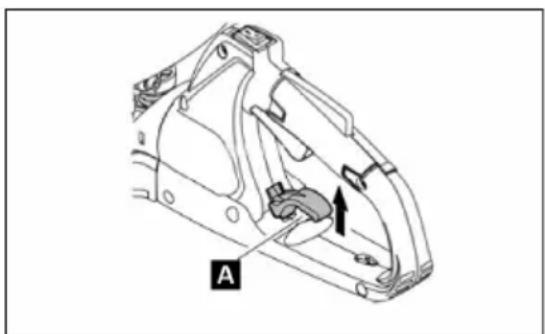

1 Ziehen Sie den Entriegelungshebel (19A), um die Griffverriegelung zu lösen.
2 Drehen Sie den Griff in den gewünschten Winkel von 0° und 90°.
3 Stellen Sie sicher, dass der Entriegelungshebel (19A) in seine ursprüngliche Position zurückgekehrt und die Griffverriegelung eingerastet ist.

Betätigen Sie nicht den Gashebel, wenn die Griffverriegelung entriegelt ist. Entriegeln Sie die Griffverriegelung nicht während der Schneidarbeiten.

Starten des Werkzeugs

Bewegen Sie sich mindestens 3 m von dem Platz des Betankens weg.

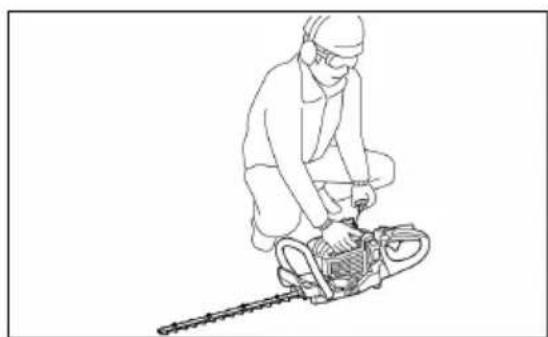

■ Legen Sie die Heckenschere auf einem sauberen Untergrund ab.
Achten Sie darauf, dass das Schneidschwert nicht in Kontakt mit dem Erdboden oder anderen Gegenständen kommt.

Wenn der Motor kalt ist oder länger als 5 Minuten ausgeschaltet war und nach dem Betanken.

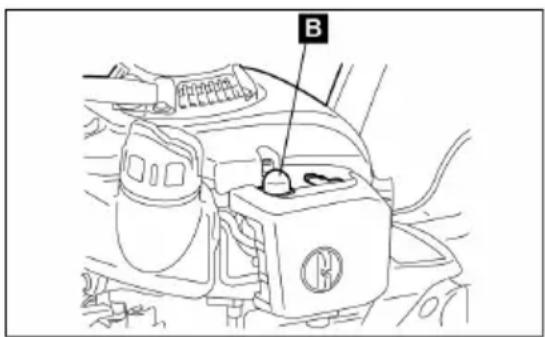

2 Drücken Sie mehrmals (7 bis 10 Mal) leicht die Anlasspumpe (15B), bis Kraftstoff in die Anlasspumpe gelangt.

B 100

(15)

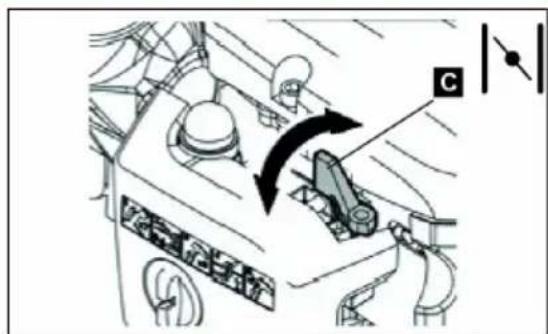

3 Bringen Sie den Choke-Hebel (16C) in die Position

4 Halten Sie das Werkzeug mit festem Griff nach unten, damit Sie beim Starten des Motors mittels Seilzug nicht die Kontrolle verlieren. Bei Nichtbeachtung kann es zu einem Sturz oder zum Kontakt mit dem Schneidschwert und dadurch zu schweren Verletzungen, Sachschäden und/oder Beschädigungen des Werkzeugs kommen.

5 Ziehen Sie den Startergriff langsam um 10 bis 15 cm, bis Sie einen Widerstand fühlen.

6 Ziehen Sie kraftvoll am Startergriff. Dabei spüren Sie einen Widerstand, und der Motor startet.

7 Lassen Sie den Motor für etwa eine Minute mit einer angemessenen Drehzahl laufen, bevor Sie Vollgas geben.

Stoppen des Werkzeugs

1 Lassen Sie den Gashebel ganz los.

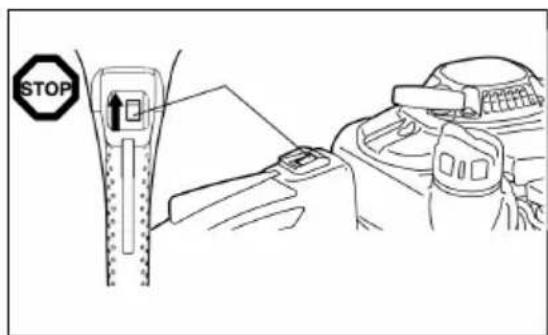

2 Stellen Sie den E/A-Taster auf „O“ (AUS). Der Motor tourt ab und stoppt.

STOP

(7)

WARTUNG UND PFLEGE

Wartungsanweisungen

Nehmen Sie Rücksicht auf die Umwelt und auf Ihre Nachbarn. Versuchen Sie immer, die Heckenschere mit kleinstmöglichen Lärm- und Schadstoffemissionen zu betreiben. Überprüfen Sie vor allem, ob der Vergaser ordnungsgemäß eingestellt ist.

■ Reinigen Sie die Heckenschere regelmäßig und überprüfen Sie, ob alle Schrauben und Muttern fest angezogen sind.

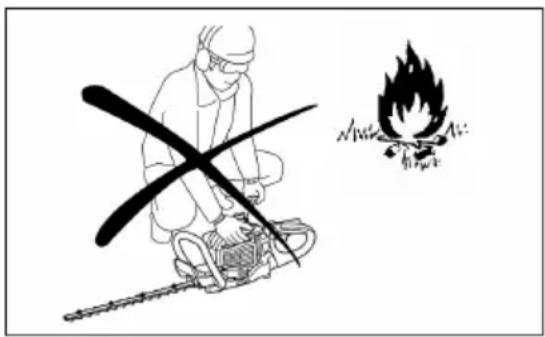

Warten oder lagern Sie die Heckenschere niemals in der Nähe von offenen Flammen, von Funken usw. Brandgefahr!

Stellen Sie den Motor aus und ziehen Sie den Kerzenstecker von der Zündkerze, bevor Sie das Schneidschwert reinigen/austauschen/schärfen oder sonstige Wartungsarbeiten ausführen.

Lagern Sie die Heckenschere an einem gut belüfteten Ort. Der Lagerplatz muss hoch genug oder verschließbar sein, damit Kinder nicht an die Heckenschere gelangen können.

Nehmen Sie nur Reparaturen am Werkzeug vor, für die Sie ausreichend qualifiziert sind.

Begradigen oder schweißen Sie beschädigte Schneidwerkzeuge niemals.

Überprüfen Sie bei ausgeschaltetem Motor das Schneidschwert regelmäßig auf Schäden.

Achten Sie darauf, dass Schneidwerkzeuge immer ordnungsgemäß geschärft sind.

Die Messer sind scharf; tragen Sie daher beim Umgang mit den Messern und beim Schärfen der Messer stets Schutzhandschuhe.

ACHTUNG!

Halten Sie alle von den zuständigen Berufsgenossenschaften und Behörden erlassenen und von Versicherungsgesellschaften empfohlenen Maßnahmen zur Unfallverhütung ein! Nehmen Sie keinerlei technische Veränderungen an der Heckenschere vor, da dies Ihre Sicherheit gefährden würde!

Der Bediener darf ausschließlich die in dieser Betriebsanleitung beschriebenen Wartungs- und Reparaturarbeiten durchführen. Alle anderen Arbeiten müssen von autorisiertem Wartungspersonal durchgeführt werden.

Verwenden Sie ausschließlich Original-Ersatzteile und Original-Zubehörteile, die Sie über durch solo by AL-KO autorisierte Servicecenter bezogen haben.

Die Verwendung nicht genehmigter Zubehörteile und Werkzeuge führt zu einer erhöhten Gefahr von Unfällen und Verletzungen. Für Personen- und/oder Sachschäden, die durch die Verwendung nicht genehmigter Ersatz- und/oder Zubehörteile verursacht wurden, übernimmt solo by AL-KO keine Haftung.

Schärfen der Messer

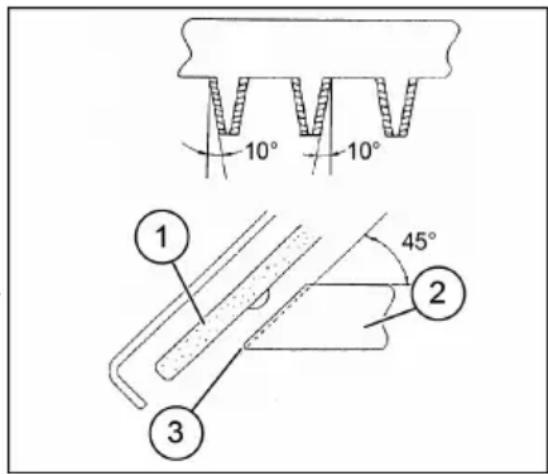

Wenn die Schneiden abgerundet sind und nicht mehr gut schneiden, schleifen Sie die in der Abbildung schraffiert dargestellten Stellen der Schneiden (20-3). Schleifen Sie nicht an den Kontaktflächen (Gleitflächen) der oberen und unteren Schneiden.

(20-1) Planschleifer

(20-2) Schneidenquerschnitt

Schalten Sie den Motor aus, ziehen Sie den Zündkerzenstecker ab und stellen Sie sicher, dass das Schneidschwert und die Messer gesichert sind, bevor Sie die Schneiden schleifen.
■ Tragen Sie Handschuhe, eine Schutzbrille usw.
Schleifen Sie nicht zu viel Material ab. Dadurch würde die gehärtete Schichte entfernt, und die Messer werden bei Gebrauch recht schnell stumpf.

10° 10° 45° 1 2 3

(20)

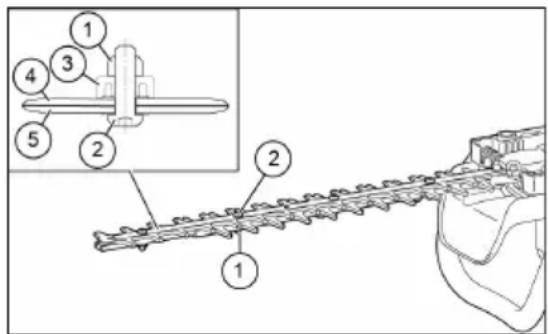

Nachstellen des Abstands zwischen oberen und unteren Messern

Die oberen/unteren Scheiden verschleßen. Wenn kein sauberer Schnitt gelingt, obwohl die Messer scharf genug sind, stellen Sie den Abstand zwischen den Messern wie folgt nach:

1 Lösen Sie die Schrauben, um das Schneidschwert vom Werkzeug abzunehmen.
2 Lösen Sie mit Hilfe eines Ring- oder Maulschlüssels die Mutter (21-1).
3 Ziehen Sie mit Hilfe eines Torx-Schlüssels die Halteschraube (21-2) leicht nach, bis Sie einen Widerstand spüren, und lockern Sie die Halteschraube wieder um eine Vierteldrehung.

4 Halten Sie die Halteschraube (21-2) fest und ziehen Sie die Mutter (21-1) fest.

5 Bringen Sie auf die Kontaktflächen der Messer etwas Öl auf.

6 Starten Sie den Motor und betreiben Sie den Motor eine Minute lang, wobei Sie immer wieder Gas geben und wegnehmen.

7 Stoppen Sie die Zeit, die die Schneiden nachdem Loslassen des Gashebels bis zum Stillstand benötigen. Wenn dies zwei Sekunden oder länger dauert, stoppen Sie den Motor und wiederholen Sie die Schritte 2 bis 7.

8 Stoppen Sie den Motor und berühren Sie die Messeroberfläche. Wenn die Messer nicht zu heiß sind, um sie zu berühren, ist die Einstellung in Ordnung. Sind die Messer zu heiß zum Berühren, lösen Sie die Halteschraube (2) etwas und wiederholen Sie die Schritte 6 bis 8.

9 Befestigen Sie das Schneidschwert wieder mit Hilfe der Schrauben am Werkzeug.

Stoppen Sie den Motor und achten Sie darauf, dass die Schneidmesser vollständig angehalten sind, bevor Sie Einstellungen vornehmen.

In den Messern befinden sich in der Nähe von Schraube (21-2) Schlitze. Falls diese Schlitze mit Staub verstopft sind, reinigen Sie die Schlitze.

Überprüfen und Einstellen der Leerlaufdrehzahl

Wenn der Motor im Leerlauf ist, sollten die Schneidmesser stillstehen.

■ Die Leerlaufdrehzahl sollte auf 3.100 min-1 (U/min) eingestellt sein.

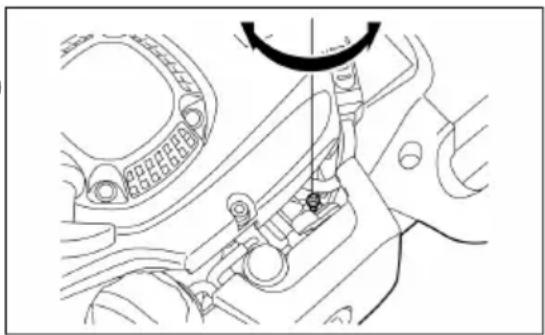

Stellen Sie die Leerlaufdrehzahl anhand der Leerlaufschraube ein (wenn der Motor im Leerlauf läuft, müssen die Schneidmesser stillstehen).

• Wenn sich die Messer im Leerlauf bewegen, drehen Sie die Leerlaufschraube entgegen dem Uhrzeigersinn, um die Leerlaufdrehzahl zu verringern.
• Wenn der Motor im Leerlauf stoppt, drehen Sie die Leerlaufschraube im Uhrzeigersinn, um die Leerlaufdrehzahl zu erhöhen.

Falls sich die Schneidblätter im Leerlauf auch nach dem Einstellen der Leerlaufdrehzahl weiter bewegen, wenden Sie sich an Ihr autorisiertes Servicezentrum.

– Die Kupplung sollte frühestens bei 4.000 min-1 (U/min) einkuppeln.
– Prüfen Sie den E/A-Schalter, den Handgriff-Entriegelungshebel und den Gashebel ordnungsgemäße Funktion.

Reinigen des Luftfilter

GEFAHR!

Offene Flammen strengstens verboten!

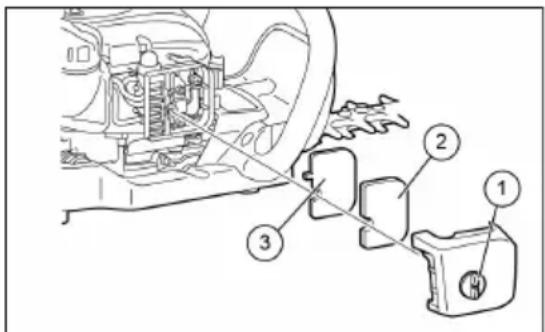

Überprüfen und reinigen Sie den Luftfilter täglich bzw. spätestens nach 15 Betriebsstunden.

Drehen Sie den Choke-Hebel vollständig zu, und halten Sie den Vergaser frei von Staub und Schmutz.
■ Lösen Sie die Halteschraube (23-1).
Nehmen Sie den Luftfilter heraus, indem Sie den Luftfilterdeckel an seine Rückseite nach vorn ziehen.
Wenn der Einsatz (Schwamm) (23-2) durch Öl verschmutzt ist, drücken Sie den Einsatz mit Kraft aus.
■ Bei starker Verschmutzung:

- Entnehmen Sie den Einsatz (Schwamm) (23-2), tauchen Sie ihn in warmes Wasser oder in Wasser mit verdünntem neutralen Reinigungsmittel, und lassen Sie den Einsatz anschließend vollständig trocknen.

– Reinigen Sie den Einsatz (Filz) (23-3) mit Benzin, und lassen Sie den Einsatz gründlich trocknen.
Lassen Sie die Einsätze vollständig trocknen, bevor Sie den Luftfilter wiedereinbauen. Bei unzureichender Trocknung der Einsätze können Schwierigkeiten beim Starten des Motors auftreten.
Wischen Sie um den Luftfilter anhaftendes Öl mit Hilfe eines Putzlappens ab.
■ Bringen Sie unmittelbar nach dem Reinigen den Luftfilterdeckel wieder an undsichern Sie den Deckel mittels Halteschraube (23-1).

Wichtige Punkte beim Umgang mit den Luftfiltereinsätze

■ Reinigen Sie die Einsätze mehrere Male am Tag, falls übermäßig Staub anhaftet.
■ Falls der Betrieb mit ölverschmutzten Einsätzen fortgesetzt wird, kann Öl aus dem Luftfilter austreten und zu einer Ölverschmutzung führen

Überprüfen der Zündkerze

Überprüfen und reinigen Sie die Zündkerze spätestens nach 50 Betriebsstunden.

■ Verwenden Sie zum Heraus- und Einschrauben der Zündkerze ausschließlich den mitgelieferten Universalschraubenschlüssel.

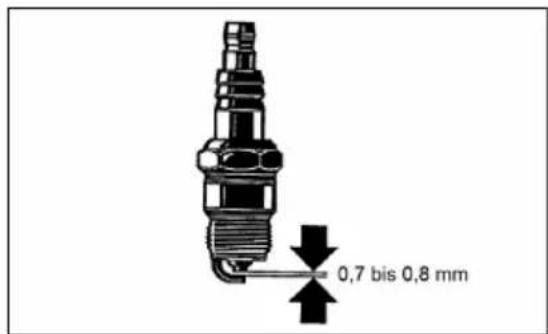

Der Abstand zwischen den beiden Elektroden der Zündkerze sollte 0,7 bis 0,8 mm betragen. Wenn der Abstand zu klein oder zu groß ist, korrigieren Sie den Abstand. Falls die Zündkerze mit Kohle zugesetzt oder verschmutzt ist, reinigen Sie die Zündkerze gründlich oder setzen Sie eine neue Zündkerze ein. Verwenden Sie ausschließlich Ersatzzündkerzen des exakt gleichen Typs.

0,7 bis 0,8 mm

(25)

Abschmieren

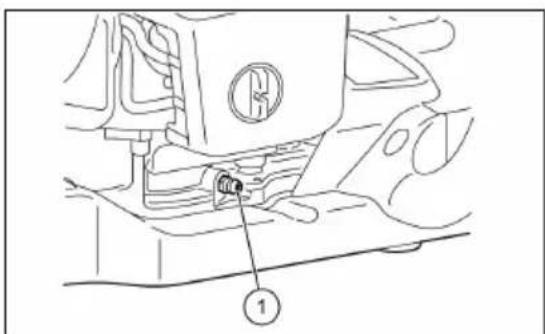

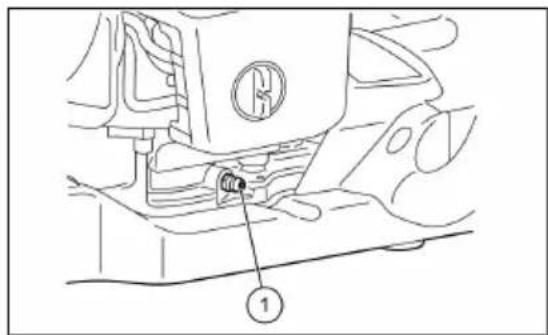

Drücken Sie aller 50 Betriebsstunden Schmierfett in den Schmiernippel (26-1).

■ Halten Sie unbedingt die vorgegebenen Schmierintervalle und Schmierfettmengen ein.
Anderenfalls kann es durch mangelnde Schmierung zu Schäden am Werkzeug kommen.

Reinigen des Kraftstofffilter

(Ansaugkopf imKraftstofftank)

WARNUNG! Offene Flammen strengstens verboten!

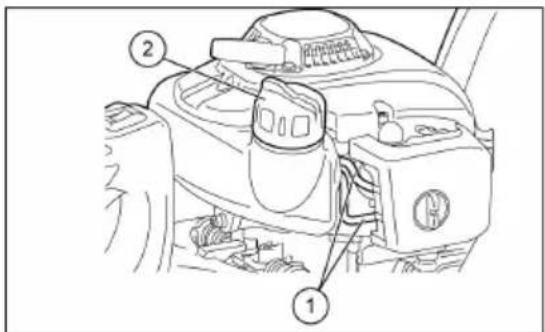

Überprüfen und reinigen Sie den Kraftstofffilter monatlich bz. spätestens nach 50 Betriebsstunden.

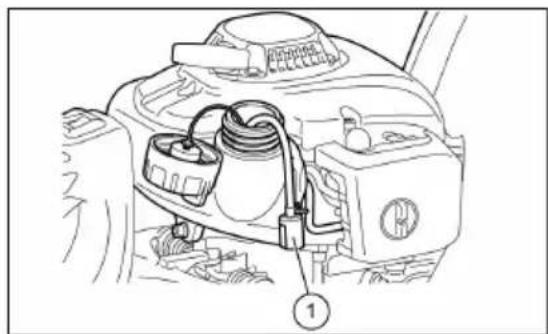

Der vom Vergaser benötigte Kraftstoff wird durch den Feinfilter (27-1) im Ansaugkopf gefiltert.
■ Nehmen Sie regelmäßig eine Sichtprüfung des Feinfilters vor.

Für die Überprüfung des Feinfilters (27-1) öffnen Sie den Tankdeckel, und ziehen Sie mit einem Drahthaken den Ansaugkopf durch die Tanköffnung. Wenn der Feinfilter (27-1) verhärtet, verschmutzt oder verstopft ist, tauschen Sie den Feinfilter (27-1) durch einen neuen aus.
Tauschen Sie den Feinfilter (27-1) mindestens alle 3 Monate aus, damit die Zufuhrvon ausreichend Kraftstoff zum Vergaser sichergestellt ist. Eine zu geringe Zufuhr von Kraftstoff führt zu Startschwierigkeiten des Motors und zu einer Verringerung der Maximaldrehzahl.

Austauschen der Kraftstoffleitung

WARNUNG!

Offene Flammen strengstens verboten!

Überprüfen und reinigen Sie die Kraftstoffleitung (28-1) täglich bzw. spätestens nach 10 Betriebsstunden.

Tauschen Sie die Kraftstoffleitung (28-1) nach 200 Betriebsstunden oder spätestens, unabhängig von der Betriebsdauer, jährlich aus. Anderenfalls kann es zu einem Brand durch austretenden Kraftstoff kommen.

■ Falls Sie austretenden Kraftstoff bemerken, tauschen Sie die Kraftstoffleitung (28-1) sofort aus.

Ersetzen des Tankdeckels

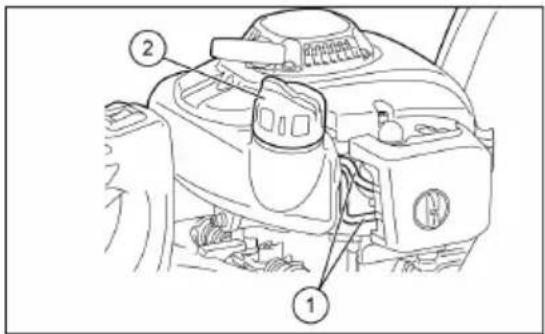

■ Falls der Tankdeckel (28-2) einen Riss oder eine Beschädigung aufweist, ersetzen Sie den Deckel.
Der Tankdeckel weist im Laufe der Zeit Abnutzungen auf. Ersetzen Sie den Tankdeckel alle zwei bis drei Jahre.

Falls Wartungsarbeiten und Einstellungen vorgenommen werden müssen, die nicht in dieser Betriebsanleitung erläutert sind, wenden Sie sich an Ihr autorisiertes solo by AL-KO Servicecenter.

Tägliche Inspektionen und Wartungsarbeiten

Führen Sie die folgenden Wartungsarbeiten regelmäßig durch, um eine lange Lebenszeit des Werkzeugs zur erzielen und Beschädigungen am Werkzeug zu vermeiden.

Vor der Verwendung:

Überprüfen Sie das Werkzeug auf gelockerte Schrauben und fehlende Teile. Achten Sie insbesondere darauf, dass die Schrauben der Schneidmesser ordnungsgemäß festgezogen sind.
Überprüfen Sie, dass die Kühlluftdurchgänge und Zylinderlamellen nicht verstopft sind. Reinigen Sie diese bei Bedarf.
■ Reinigen und prüfen Sie den Kraftstofftank auf Lecks oder Fremdkörper im Tank.

Nach der Verwendung:

■ Reinigen Sie die Heckenschere äußerlich und überprüfen Sie die Heckenschere auf Beschädigungen.
■ Reinigen Sie den Luftfilter. Wenn Sie unter sehr staubigen Bedingungen arbeiten, reinigen Sie den Filter mehrmals am Tag.
Überprüfen Sie die Schneidmesser auf Beschädigungen und stellen Sie sicher, dass die Messer ordnungsgemäß montiert sind.

Wartungsplan

	- Gashebel Prüfen auf ordnungsgemäße FunktionNach jedem Betanken
	- E/A-Schalter Prüfen auf ordnungsgemäße Funktion
Vor jeder Verwendung	- Motor Sichtprüfung auf Beschädigungen und festen Sitz
	- Schrauben und Muttern Prüfen auf allgemeinen Zustand und Sicherheit
	- Luftfilter Reinigen	■
	- Kühlluftkanal Reinigen	■
	- Schneidwerkzeug Prüfen auf Beschädigungen und Schärfe
	- Leerlaufdrehzahl	■ Überprüfen (Schneidwerkzeug darf sich nicht bewegen)
	- Kraftstofftank	■ Prüfen und reinigen
Alle 50 Stunden	- Getriebegehäuse	■ Abschmieren
	- Zündkerze	■ Überprüfen und ggf. austauschen
Jährlich	- Kraftstoffleitung	■ Austauschen
Alle zwei Jahre	- Tankdeckel	■ Austauschen
Vor einer langfristigen Lagerung	- Kraftstofftank	■ Leeren und reinigen
	- Vergaser	■ Betreiben des Motors, bis der Kraftstoff vollständig verbraucht ist
	- Ansaugkopf	■ Austauschen

HILFE BEI STÖRUNGEN

Problem System	Beobachtung Ursache
Motor startet nicht oder mit Schwierigkeiten	Zündungssystem	Zündfunke vorhanden Fehler der Kraftstoffversorgung oder des Verdichtungs-systems, mechanischer Defekt
		Kein Zündfunke E/A-Schalter betätigt, Fehler oder Kurzschluss in Verdrahtung, Zündkerze oder Zünd-kerzenstecker defekt, Zünd-modul defekt
	Kraftstoffzufuhr Kraftstofftank gefüllt Choke nicht in korrekter Position, Vergaser defekt, An-saugkopf (Kraftstofffilter) ver-schmutzt, Kraftstoffleitung verbogen oder unterbroche
	Verdichtung	Im Inneren des Motors Zylinderfußdichtung defekt,Kurbelwellendichtungen be-schädigt, Zylinder oder Kol-benringe defekt
		Außen am Motor Zündkerzendichtung nicht in Ordnung
	Mechanischer Fehler	Starter greift nicht ein Gebrochene Starterfeder, ge-brochene Teile innerhalb des Motors
Warmstartprobleme		Tank gefüllt, Zündfunken vorhanden	Vergaser verschmutzt, wurde gereinigt
Motor startet, geht je-doch gleich wieder aus	Kraftstoffzufuhr Tank gefüllt		Leerlaufdrehzahl nicht richtig eingestellt, Ansaugkopf oder Vergaser verschmutzt
			Problem mit Lüftungsöffnung Kraftstofftank, Kraftstoff-Zu-fuhrleitung unterbrochen, Ka-bel oder E/A-Schalter defekt
Unzureichende Leistung	Möglicherweise sind mehrere Systeme gleichzeitig betroffen	Motor im Leerlauf Luftfilter verschmutzt, ergaser verschmutzt, Schalldämpfer verstopft, Auslasskanal im Zylinder verstopft

AUFBEWAHRUNG

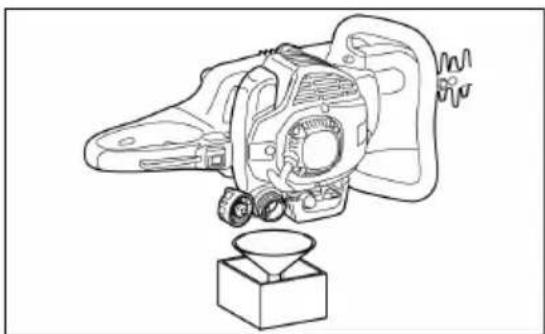

Wenn Sie das Werkzeug längere Zeit einlagern möchten, lassen Sie wie im Folgenden erläutert den Kraftstoff vollständig aus Tank und Vergaser ab: Entleeren Sie den Kraftstofftank vollständig.
Schrauben Sie die Zündkerze heraus und geben Sie einige wenige Tropfen Öl in die Zündkerzenöffnung. Ziehen Sie anschließend langsam an der Starterschnur, damit die gesamte Innenseite des Zylinders durch einen Ölfilm bedeckt wird, undschrauben Sie die Zündkerze wieder ein.

Entfernen Sie Staub und Schmutz von den Schneidmessern und außen vom Werkzeug, wischen Sie Messer und Werkzeug mit einem öligen Lappen ab und bewahren Sie das Werkzeug an einem möglichst trockenen Ort auf.

ERSTE HILFE

Stellen Sie für den Fall eines Unfalls sicher, dass in der Nähe des Arbeitsortes ein ordnungsgemäß befüllter Erste-Hilfe-Kasten entsprechend DIN 13164 verfügbar ist.

Füllen Sie sämtliche aus dem Erste-Hilfe-Kasten entnommenen Materialien unverzüglich auf.

Machen Sie folgende Angaben, wenn Sie Hilfe benötigen:

• Ort des Unfalls
  – Was ist passiert
• Anzahl der verletzten Personen
  – Schwere der Verletzungen- Ihr Name

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EURichtlinien, EU-Sicherheitsstandards und den produktspezifischen Standards entspricht.

Produkt Hersteller Bevollmächtigter

Benzin-Heckenschere	AL-KO Geräte GmbH	Andreas Hedrich
	Ichenhauser Str. 14	Ichenhauser Str. 14
Seriennummer	89359 Kötz	89359 Kötz
G2442445	DEUTSCHLAND	DEUTSCHLAND

Typ EU-Richtlinien Harmonisierte Normen

163-55	2006/42/EG	EN ISO 10517
163-70	2000/14/EG	EN ISO 14982
	2014/30/EU	EN ISO 22867
		EN ISO 22868

Schallleistungspegel Konformitätsbewertung Kötz, 2016-08-26

gemessen / garantiert	2000/14/EG
163-55	Anhang V	Wojfory Hargot
104,3 dB(A) / 107 dB(A)
163-70		Managing Director
104,3 dB(A) / 107 dB(A)

TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE

Contents

0,7 bis 0,8 mm

(25)

0,7 bis 0,8 mm

(25)

Smeren

Benzine-heggenschaar	AL-KO Geräte GmbH	Andreas Hedrich
	Ichenhauser Str. 14	Ichenhauser Str. 14
Serienummer	89359 Kötz	89359 Kötz
G2442445	DEUTSCHLAND	DEUTSCHLAND

0,7 bis 0,8 mm

(25)

Graissage

0,7 bis 0,8 mm

(25)

Lubricación

0,7 bis 0,8 mm

(25)

Lubrificazione

Tagliasiepi a benzina	AL-KO Geräte GmbH	Andreas Hedrich
	Ichenhauser Str. 14	Ichenhauser Str. 14
Numero seriale	89359 Kötz	89359 Kötz
G2442445	DEUTSCHLAND	DEUTSCHLAND

ZESTAWIENIE PRODUKTÓW

0,7 bis 0,8 mm

(25)

Smarowanie

0,7 bis 0,8 mm

(25)

Kenés

0,7 bis 0,8 mm

(25)

Smøring

Benzindrevet hækkeklipper	AL-KO Geräte GmbH	Andreas Hedrich
	Ichenhauser Str. 14	Ichenhauser Str. 14
Serienummer	89359 Kötz	89359 Kötz
G2442445	DEUTSCHLAND	DEUTSCHLAND

Type EU-direktiver Harmoniserede standarder

163-55	2006/42/EG	EN ISO 10517
163-70	2000/14/EG	EN ISO 14982
	2014/30/EU	EN ISO 22867
		EN ISO 22868

0,7 bis 0,8 mm

(25)

Smörjning

Bensindriven häcksax	AL-KO Geräte GmbH	Andreas Hedrich
	Ichenhauser Str. 14	Ichenhauser Str. 14
Serienummer	89359 Kötz	89359 Kötz
G2442445	DEUTSCHLAND	DEUTSCHLAND

Typ EU-direktiv Harmoniserande normer

163-55	2006/42/EG	EN ISO 10517
163-70	2000/14/EG	EN ISO 14982
	2014/30/EU	EN ISO 22867
		EN ISO 22868

Korrekt blandingsforhold:

Forgasserdrivstoff:

0,7 bis 0,8 mm

(25)

Smøring

Trykk smørefett inn i smørenippelen (26-1)hver 50. driftstime.

Bensin-hekksaks	AL-KO Geräte GmbH	Andreas Hedrich
	Ichenhauser Str. 14	Ichenhauser Str. 14
Serienummer	89359 Kötz	89359 Kötz
G2442445	DEUTSCHLAND	DEUTSCHLAND

Type EU-direktiver Harmoniserte standarder

163-55	2006/42/EG	EN ISO 10517
163-70	2000/14/EG	EN ISO 14982
	2014/30/EU	EN ISO 22867
		EN ISO 22868

0,7 bis 0,8 mm

(25)

Voitelu

0,7 bis 0,8 mm

(25)

Змашування
