BRUKSANVISNING 163-70 SOLO

NO Oversettelse av den originale bruksanvisningen.... 210

Vedligeholdelse og service.... 180

Bær et egnet høreværn for at forhindre skader på hørelsen (kophøreværn, øreproper osv.). (3)

Sørg altid for at stå sikkert fast og være i balance.

■ Foreskrevet totaktsolie = 40 : 1 eller
Totaktsolie fra andre producenter = 25 : 1 anbefalet

STOP

Bær handsker, beskyttelsesbriller osv.

Forud for anvendelsen:

Vedligeholdelsesplan

Hantering av mineraloljeprodukter

Rengöring av luftfilter

FARA!

Vedlikehold og pleie....221

Feilsøking.... 227

Oppbevaring....228

Førstehjelp....228

Takk for at du har bestemt deg for en solo by AL-KO hekksaks. Vi gleder oss over å kunne tilby deg solo by AL-KO hekksaks. Dette produktet er resultat av et langs utviklingsprogram og mange år med kunnskap og erfaring.

Hekksaksene 163-55 og 163-70 kombinerer overlegen, høymoderne teknikk og ergonomisk design. De er kompakte, har lav vekt og er profesjonelle verktøy med mange bruksmuligheter.

Denne brosjyren inneholder detaljert informasjon om de ulike punktene, og demonstrerer de fremragende yteevnen disse verktøyene har. Les brosjyren oppmerksom igjennom. Sørg for at du blir kjent med innholdet i denne brosjyren, og overhold rådene og anvisningene som gis. Dermed kan du håndtere verk-tøyet sikrere og få best mulige resultater med din solo by AL-KO hekksaks.

ADVARSEL!

For å unngå FARE for skader, må brukeren lese denne bruksanvisningen nye igjennom før hekksaksen tas i bruk. Produsenten forbeholder seg retten til å endre de tekniske dataene uten forhåndsvarsel.

De tekniske dataene kan variere mellom de ulike land. Når hekksaksen overlates til andre, skal også denne bruksanvisningen følge med.

TILTENKT BRUK

Dekksaksen skal utelukkende brukes til stussing og beskjæring av busker og hekker. Bruk til andre formål er ikke tillatt. Hekksaksen må aldri brukes i strid med den tiltenkte bruken.

SYMBOLER PÅ MASKINEN

Symboler

Gjør deg kjent med betydningen av følgende symboler før du leser denne bruksanvisningen:

	ADVARSEL/FARE Blanding av drivstoff og
	Les, forstå og overhold bruksanvisningen Ma ell motorstart
	Forbudt Nødstopp
	Røyking forbudt! Førstehjelp
	Forbud mot åpen ild! Gjenbruk
	Bruk vernehansker! PÅ / START	[10014]
	Ingen andre personer eller dyr må op- pholde seg i arbeidsområdet!
	Bruk vernebriller og hørselvern! CE-merke

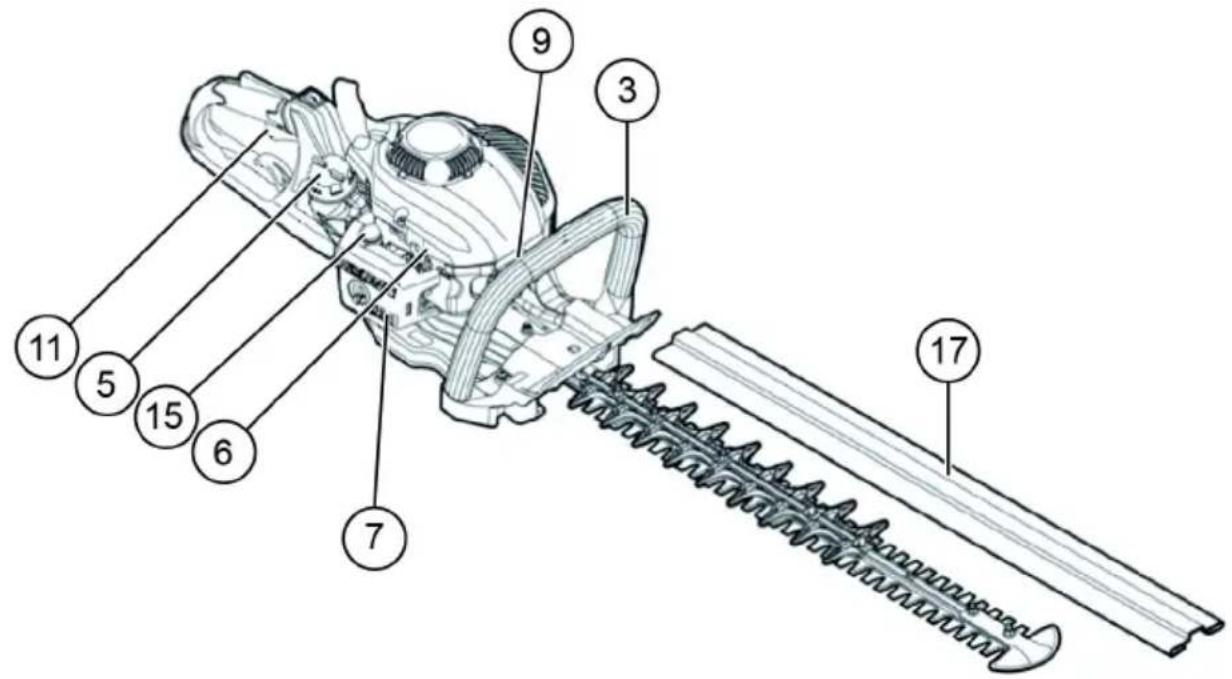

PRODUKTOVERSIKT

DETTE VERKT∅YET KAN FORÅRSAKE ALVOR-LIGE PERSONSKADER! Les samtlige anvisninger omhyggelig slik at du kan håndtere, klargjøre, stelle og vedlikeholde samt start og stoppe verktøyet forskriftsmessig. Gjør deg fortrolig med betjening og forskriftsmessig bruk av verktøyet. (1)
Det anbefales at hekksaksen bare lånes ut til personer som har erfaring med bruk av hekksakser. La alltid bruksanvisningen følge med maskinen.
Førstegangsbrukere bør be forhandleren om grunnleggende veiledning for å gjøre seg fortrolig med bruk av hekksaks.
Barn og ungdom under 18 år får ikke bruke hekksak- sen. Personer over 16 år kan bruke verktøyet i opplæringsøyemed forutsatt at de arbeider under tilsyn av en kvalifisert instruktør.
Hekksaksen må brukes med den ytterste forsiktighet og oppmerksomhet.

Bruk bare hekksaksen når du er i god fysisk form. Utfør alt arbeid med forsiktighet. Brukeren er ansvarlig overfor tredjeperson.
Bruk aldri hekksaks dersom du er påvirket av alkohol og/eller medikamenter, eller dersom du kjenner deg trøtt eller syk. (2)
Hekksaksen skal bare brukes under gode lys- og siktforhold. Vær oppmerksom på glatte eller fuktige områder i den kalde årstiden, f.eks. is- eller snølagte områder (sklifare). Sørg alltid for å innta en stødig stilling.
Arbeid aldri på ustabilt eller skrånende underlag.
Bruk aldri hekksaksen mens du står på en stige.
Du må aldri klatre opp i trær for å bruke hekksaksen derfra.
For å unngå å snuble og miste kontrollen skal du aldri bevege deg baklengs med du jobber med hekksaksen.

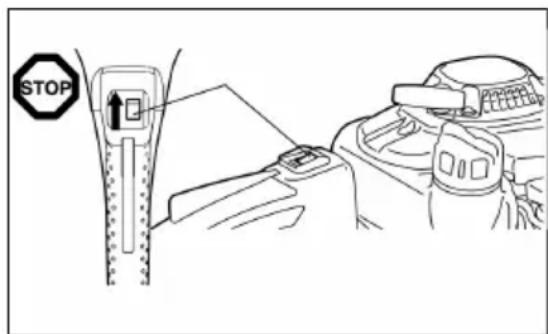

Stopp alltid motoren før du rengjør, vedlikeholder eller bytter deler på verktøyet.
Verktøyet skal ikke brukes dersom skjæreverktøyet er skadet eller veldig slitt.

Personlig verneutstyr

Bruk egnede og hensiktsmessige klær. Klærne skal være tettsittende, uten å hindre bevegelsene. Bruk av smykker eller for vide klær som kan henge seg fast i bukser og kratt eler i verktøyet er ikke tillatt.

For å unngå skade på øyne, hender og føtter, men også for å beskytte hørselen til brukeren, bør man bruke følgende verneutstyr/verneklær under arbeid med hekksaksen.

Bruk vernebriller eller visir under arbeid med hekksaksen, for å unngå skader på øynene. (3)

Bruk tilstrekkelig hørselvern for unngå hørselskader (øreklokker, ørepropper, osv.). (3)

■ Vi anbefaler bruk av arbeidsoverall. (4)

Spesialhansker av tykt lær inngår i den foreskrevne utrustningen, og skal brukes ved arbeid med hekksaks.(4)

Bruk alltid gode sko med sklisikker såle ved arbeid med hekksaks. Slike sko beskytter mot skader og gir sikkert grep. (4)

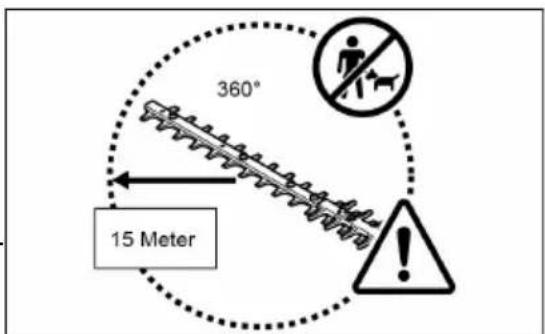

Sørg for at ingen barn eller andre personer oppholder seg innenfor et arbeidsområde på 15 m (5), vær dessuten oppmerksom på dyr i arbeidsområdet.

Kontrollér driftssikkerheten til hekksaksen hver gang den skal brukes.

Kontrollér at gassknappen fungerer forskriftsmessig. Forsikre deg om at gassknappen går jevnt og lett. Kontrollér at gassknappsperren fungerer ordentlig. Sjekk at håndtakene er rene og tørre, og kontroller at på-/av-bryteren fungerer ordentlig. Hold håndtakene rene for olje og drivstoff.

Hekksaksen skal utelukkende startes slik det er angitt i bruksanvisninger.

360° 15 Meter

(5)

ADVARSEL!

Hekksaksen skal utelukkende brukes til det den er beregnet for.

Motoren på hekksaksen må ikke startes før hekksaksen er fullstendig sammenbygget. Det er bare tillatt å starte hekksaksen när alt tilbehør som trengs for å bruke hekksaksen er påmontert!

Før hekksaksen startes må du forsikre deg om at sverdet ikke berører gjenstander som grener, steiner, osv.
Stopp motoren umiddelbart dersom det oppstår problemer med den.
Under driften skal hekksaksen holdes i fast grep både i fremre og bakre håndtak. Sørg for at håndtakene er rene og fri for fuktighet, olje og smøremidler.
Sørg alltid for å innta en sikker, balansert stilling.
■ Dette verktøyet må bare brukes utendørs.
Vær alltid oppmerksom på arbeidsomgivelsene og vær forberedt på mulige faresituasjoner som larmutviklingen fra motoren gjør at du ikke er oppmerksom på.
Bruk alltid hekksaksen slik at du ikke puster inn avgassene. Motoren må aldri kjøres i lukkede rom (fare for kvelning og gassforgiftning). Karbonmonoksid er en luktfri gass. Sørg alltid for tilstrekkelig ventilasjon.
Stopp motoren når du tar en pause eller når hekksaksen skal stå uten tilsyn. Legg fra det hekksaksen på et trygt sted i en trygg stilling slik at den ikke kan skade personer eller antenne brennbare stoffer, og slik at verktøyet ikke blir skadet.
Legg aldri en varm hekksaks i tørt gress eller på andre brennbare materialer.
For å unngå brannbare bør motoren og lydpotta alltid holdes fri for skjæreavfall, blader og overflødig smørestoff.
Bruk aldri motoren dersom eksoslydpotta er skadet.

■ Stopp motoren før transport. (7)

■ Stopp motoren før følgende gjøremål:

– fjerning av en hindring – kontroll, vedlikeholdsarbeid eller annet arbeid på verktøyet.

Ved transport i kjøretøy må hekksaksen legges i en sikker stilling slik at man unngår drivstofflekkasje.

- Sett alltid på sverdbeskyttelsen før transport eller oppbevaring.

Før du skjærer med hekksaksen må du inspisere arbeidsområdet for ståltråd, snorer, glass og andre fremmedlegemer som hekksaksen kan komme i kontakt med.

Elektrisk støt: Følg nye med på alle slags elektriske ledninger og gjerder. Kontrollér hele arbeidsområdet for elektriske ledninger og kabler før arbeidet tar til.

Under start av motoren og drift av hekksaksen må enhver kontakt med skjæresverdet unngås.

Alle verneinnretninger som ble levert sammen med verktøyet, for eksempel deksler, må være forskriftsmessig festet på verktøyet når det er i drift.

Fjern sand, steiner, nagler, ståltråd, osv., fra arbeidsområdet. Fremmedlegemer kan skade skjærekniven.

Før du begynner skjære hekken må grener som er 8 mm tykke eller tykkere skjæres med en grensaks.

Forviss deg før du begynner snittet om at skjærekniven har nådd full arbeidshastighet.

Når du slipper gassknappen går den en kort tid før skjærekniven stopper.

Ikke bruk hekksaksen med høyt tomgangsturtall. Dersom tomgangsturtallet er innstilt for høyt, kan ikke hastigheten på skjærekniven lenger kontrolleres med gassknappen.

STOP

(7)

→ Pause

→ Transport

→ Tanking

→ Vedlikehold

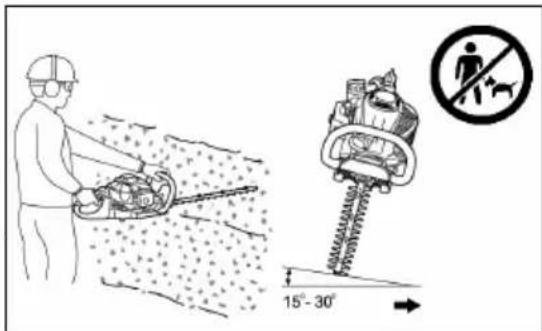

■ Under skjæringen bør hekksaksen holdes slik at sverdet danner en vinkel på 15° til 30° til snittlinjen.
Vær alltid forsiktig når du klipper hekker i nærheten av nettinggjerder.
Sørg for at skjæresverdet ikke berører harde ting som nettinggjerder, steiner eller bakken. Ved berøring av slike gjenstander kan skjærekniven knekke eller revne.

Dersom skjæresverdet skulle støte mot steiner eller andre gjenstander, må motoren slår av umiddelbart og sverdet undersøkes for skader. En skadet skjærekniv må byttes før du fortsetter arbeidet.
Ta regelmessige pauser. solo by AL-KO anbefaler å legge inn en pause på 10 til 20 minutter etter 50 minutter med skjærearbeid.
Prøv alltid å bruke hekksaksen med så lavt utslipp av larm og skadestoffer som mulig. Kontrollér spesielt at forgasserinnstillingen er korrekt, og overhold det foreskrevne blandingsforholdet av drivstoff og olje.
Gjør aldri forsøk på å fjerne materiale som er i klemme mens skjærekniven beveger seg. Slå alltid verktøyet av, legg det fra deg og fjern først deretter slikt materiale.

Tanking

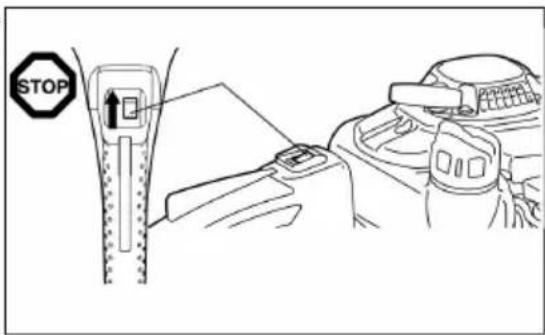

Stopp motoren før tanking (7), hold tilstrekkelig avstand til åpen ild (8) og ikke røyk.

Tank aldri opp mens motoren er varm eller mens motoren går.

Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn drivstoffdamp. Bruk alltid vernehansker ved tanking. Verneklærne bør byttes og vaskes regelmessig.

For å unngå forurensing av jordbunnen (miljøvern) må man alltid sørge for at drivstoff og olje ikke havner på bakken. Tørk av drivstoff som er sølt på hekksaksen umiddelbart. Tekstiler som er brukt til å tørke opp drivstoff skal tørke på et godt ventilert sted før de avfallshåndtering. Hvis ikke kan tekstilene plutselig selvantenne.

Påse at klærne ikke kommer i kontakt med drivstoffet. Dersom du får drivstoff på klærne, må klærne byttes umiddelbart (Fare!).

- Kontrollér regelmessig at lokket på drivstofftanken sitter ordentlig fast.

Skru tanklokket ordentlig fast. Ikke start motoren indre enn 3 meter fra stedet der du tanket. (9)

Tank aldri opp verktøyet i et lukket rom. Drivstoffdamp kan samle seg på gulvet, noe som kan føre til eksplosjon.

- Drivstoff skal bare transporteres og oppbevares i godkjente kanner. Sørg for at barn ikke har tilgang til drivstoff som oppbevares.

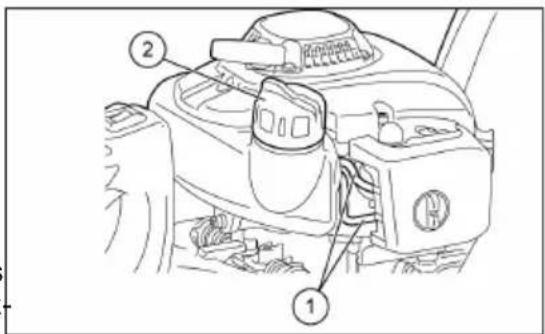

Rengjør området rundt tanklokket grundig slik at det ikke kommer smuss i drivstofftanken.

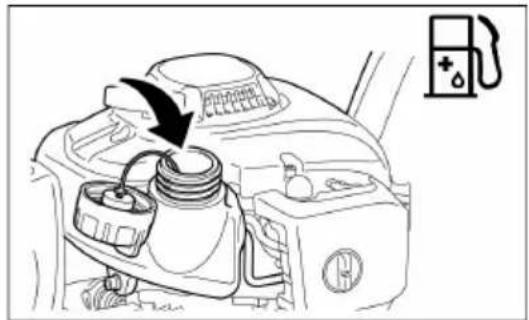

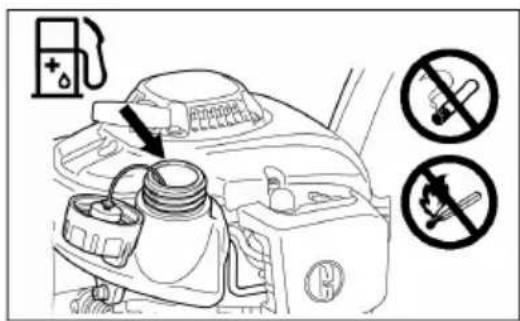

Skru av lokket og fyll opp tanken med drivstoff. Bruk en trakt med en egnet filterinnsats for å filtrere drivstoffet.

Skru tanklokket fast til for hånd etterpå.

Rengjør området rundt lokket og tanken etter tanking.

Drivstoffsøl må tørkes av (brannfare!).

STOP

(7)

Blanding av drivstoff og olje

Hekksaksen drives av en totaktsmotor med høy effekt. Motoren drives av en blanding av drivstoff og totaktsolje. Motoren er konstruert for blyfri normalbensin med et oktantall på 91 ROZ. Dersom slikt drivstoff ikke er tilgjengelig, kan du bruke et drivstoff med høyere oktantall. Det vil ikke skade motoren, men driftsforholdene kan bli litt dårligere. Tilsvarende problemer kan oppstå med blyholdig drivstoff. For å få optimal drift av motoren, og av hensyn til helse og miljø, bør det utelukkende brukes blyfritt drivstoff.

Motoren smøres av en totaktsolje som blandes inn i drivstoffet. Motoren er konstruert for drift med solo by AL-KO totaktsolje i blandingsforholdet 40:1 (miljøvern). Det magre blandingsforholdet garanterer minimale utslipp av ska-destoffer og samtidig lang levetid og pålitelig drift. Blandingsforholdet 40:1 (solo by AL-KO-totaktsolje) må overholdes, hvis ikke kan pålitelig drift av hekksaksen ikke garanteres.

■ Foreskrevet totaktsolje = 40: 1 eller
■ totaktsolje fra andre produsenter = 25: 1

Lag blandingen i en godkjent kanne som overholder eller overgår alle gjeldende lokale bestemmelser. Bland først hele oljemengden i halve drivstoffmengden. Tilsett deretter resten av drivstoffet.
Bland blandingen godt før du fyller den på tanken på hekksaksen.
For å opprettholde sikker drift skal du ikke tilsette mer motorolje enn det som er angitt. Hvis ikke produseres for mye forbrenningsrester. Det forurenser miljøet og kan tilstoppe avgasskanalen og lydpotta. Dessuten stiger drivstofforbruket og effekten synker.

Håndtering av mineraloljeprodukter

Vær ytterst forsiktig ved omgang med drivstoff. Drivstoff kan inneholde løsemiddellignende substanser. Tank bare opp verktøyet på en godt ventilert sted utendørs. Ikke pust inn drivstoffdamp, og unngå enhver hudkontakt med drivstoff og olje.

Dersom huden får gjentatt kontakt med slike stoffer over lengre tid, tørker huden ut.

Det kan føre til forskjellige hudsykdommer. Også allergiske reaksjoner kan forekomme.

Dersom olje, drivstoff osv. får kontakt med øynene, kan det føre til øyeirritasjon.

Dersom du får olje, drivstoff, etc., i øynene, må du umiddelbart skylle øyet i rent vann. Dersom øyeirritasjonen vedvarer, bør du oppsøke en lege umiddelbart!

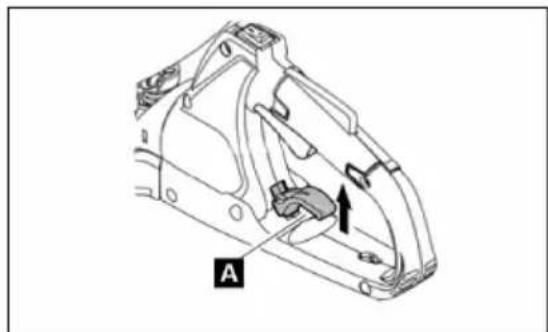

Innstilling av vinkelen på det bakre håndtaket

Det bakre håndtaket kan dreies inntil 90° til høyre eller venstre og låses.

Slik endrer du vinkelen:

1 Trekk ut sperreknappen (19A)for å løsne håndtaks-sperren.
2 Drei håndtaket til ønsket vinkel mellom 0° og 90°.
3 Sørg for at sperreknappen (19A) går tilbake i sin opprinnelige posisjon slik at håndtaket er låst.

Ikke bruk gassknappen mens håndtaket ikke er låst. Ikke trekk ut sperreknappen under skjærearbeidet.

Start av verktøyet

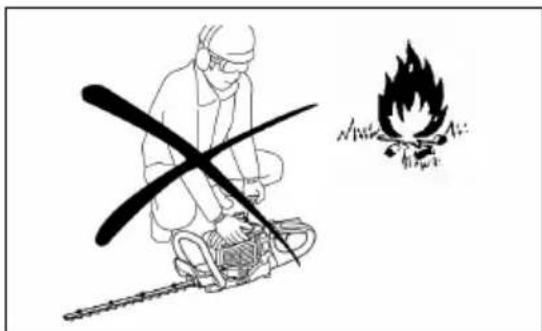

Gå minst 3 m unna stedet der det ble tanket.
■ Legg hekksaksen på ren bakke.
Sørg for at skjæresverdet ikke har kontakt med bakken eller noen gjenstander.

Når motoren er kald eller det er mer enn 5 minutter siden den ble slått av, og etter tanking:

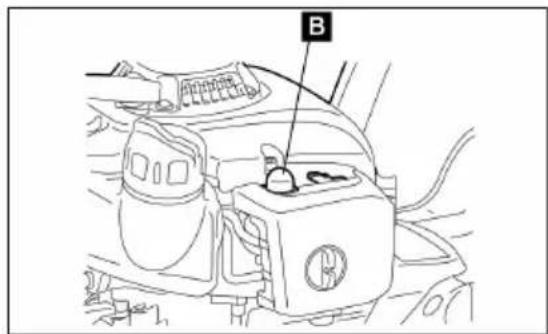

2 Trykk flere ganger (7 til 10 ganger) på startpumpen (15B)til det kommer drivstoff i startpumpen.

B

(15)

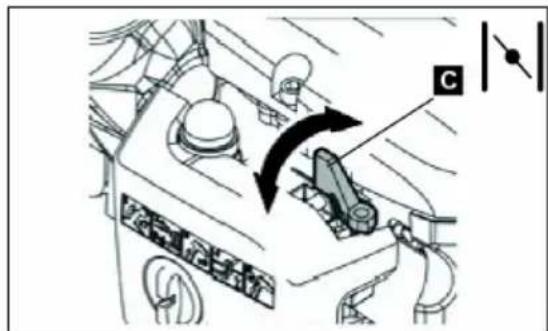

3 Sett chokehendelen (16C) i posisjon |.

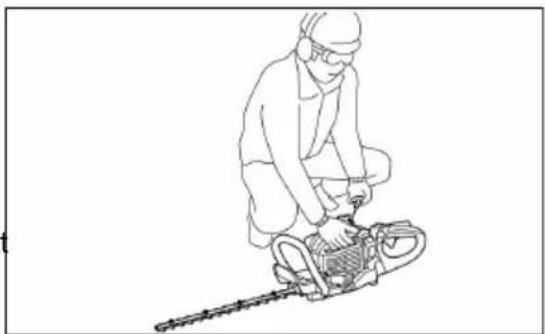

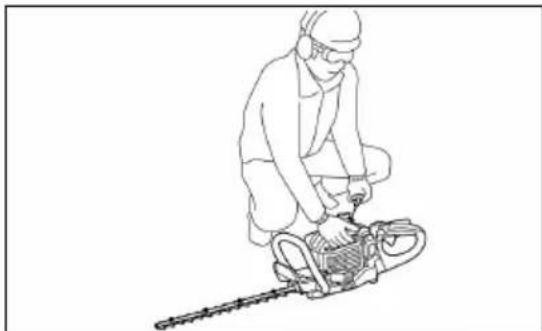

4 Hold verktøyet nede med et fast grep slik at du ikke mister kontrollen når du starter motoren med startsnoren. Det kan føre til at du faller eller kommer i kontakt med skjæresverdet, noe som kan forårsake alvorlige personskader, materielle skader og/eller skader på verktøyet.

5 Trekk starthåndtaket langsomt 10 til 15 cm ut til du kjenner motstand.

6 Trekk deretter hardt i starthåndtaket. Du vil kjenne motstand, og motoren starter.

7 La motoren gå et halvt minutts tid med middels turtall før du gir full gass.

Ta hensyn til miljøet og til naboene dine. Prøv alltid å bruke hekksaksen med minst mulig støy og utslipp av skadestoffer. Kontrollér fremfor alt om forgasseren er forskriftsmessig innstilt.

Rengjør hekksaken regelmessig og kontrollér at alle skruer og mutre er fast tilskrudd.

Hekksaksen skal aldri vedlikeholdes eller oppbevares i nærheten av åpen ild, gnister el.lign. Brannfare!

Slå av motoren og trekk tennplugghetta av fra tennpluggen før du rengjør eller bytter skjæresverdet eller foretar annet vedlikeholdsarbeid.

Hekksaksen skal oppbevares på et godt ventilert sted. Oppbevaringsplassen må være låsbar, eller høy nok til at barn ikke får tak i hekksaksen.

Foreta bare reparasjoner av verktøyet som du er tilstrekkelig kvalifisert for.

Et skadet skjæreverktøy skal aldri rettes ut eller sveises.

Kontrollér skjæreverktøyet regelmessig for skader, med motoren avslått.

Påse at skjæreverktøyet alltid er forskriftsmessig kvesset.

Knivene er skarpe. Bruk alltid vernehansker när du håndterer eller kvesset knivene.

OBS!

Overhold de anbefalte skadeforebyggende forholdsreglene fra fagforbund, myndigheter og forsikringsselskaper!

Foreta aldri tekniske endringer på hekksaken, det kan sette sikkerheten i fare!

Brukeren skal ikke utføre annet vedlikeholds- og reparasjonsarbeid enn de som er beskrevet i denne bruksanvisningen. Alt annet arbeid må utføres at autorisert vedlikeholdspersonell.

Bruk bare originale reservedeler og tilbehørsdeler som er anbefalt av solo by AL-KO autoriserte service-sentra.

Bruk av tilbehørsdeler og verktøy som ikke er godkjent fører til økt fare for uhell og skader. For personskader og materielle skader som oppstår ved bruk av ikke-godkjente reserve- og/eller tilbehørsdeler, tar solo by AL-KO intet ansvar.

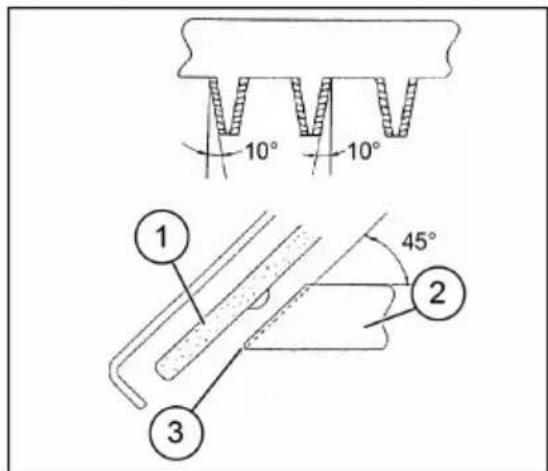

Kvessing av knivene

Når eggene blir avrundet og ikke skjærer godt lenger, kan du kvesse de områdene av eggen som er skravert i illustrasjonen (20-3). Ikke kvess kontaktflatene (glideflatene) på de øvre og nedre eggene.

(20-1) Plansliper

(20-2) Tverrsnitt av eggen

Slå av motoren, trekk av tennplugghetta og sørg for at skjæresverdet og knivene er sikret før du kvesser eggene.

■ Bruk vernehansker, vernebriller, osv.

Ikke slip av for mye materiale. Det kan fjerne de herdede lagene slik at knivene blir raskt sløve ved bruk.

10° 10° 1 45° 2 3

(20)

Etterstilling av avstanden mellom de øvre og de nedre knivene

1 Løsne skruene for å ta skjæresverdet av fra verktøyet.

2 Løsne mutrene (21-1)ved hjelp av en skrunøkkel.

3 Etterskru holdeskruen (21-2) lett til du kjenner motstand, og løsne holdeskruen igjen en kvart omdreining.

4 Hold holdeskruen (21-2) fast og trekk mutrene (21-1) til.

5 Påfør litt olje på kontaktflatene til knivene.

6 Start motoren og la motoren gå i ett minutt mens du hele tiden gir og slipper opp gassen.

7 Ta tiden som skjærene bruker på å stoppe etter at du har sluppet gassknappen. Hvis dette tar to sekunder eller mer, stopper du motoren og gjentar trinnene 2 til 7.

8 Stopp motoren og kjenn på knivoverflaten. Hvis kniven ikke er for varm til å berøres, er innstillingen i orden. Dersom kniven er for varm til å berøres, løsner du holdeskruen (2) litt og gjentar trinnene 6 til 8.

9 Fest skjæresverdet til verktøyet igjen med skruene.

Stopp motoren og sørg for at skjæreknivene har stoppet helt før du foretar innstillingen.

I knivene, i nærheten av skrue (21-2) er det slisser. Dersom disse slissene er tilstoppet av støv, må re rengjøres.

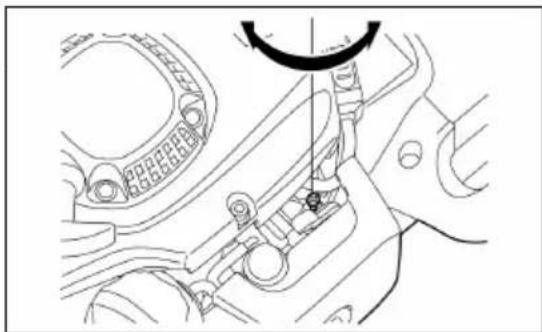

Kontroll og innstilling av tomgangsturtallet

Når motoren går på tomgang, skal skjæreknivene stå stille.

– Dersom knivene beveger seg på tomgang, dreier du tomgangsskruen mot klokken for å redusere tomgangsturtallet.
– Dersom motoren stopper på tomgang, dreier du tomgangsskruen med klokken for å øke tomgangsturtallet.

Dersom skjærebladene fortsatt beveger seg på tomgang etter at du har innstilt tomgangsturtallet, kontakter du et autorisert serviceverksted.

– Koblingen skal tidligst koble inn ved 4.000 min-1 (o/min).
- Kontrollér at på-/av-bryteren, sperreknappen i håndtaket og gassknappen fungerer korrekt.

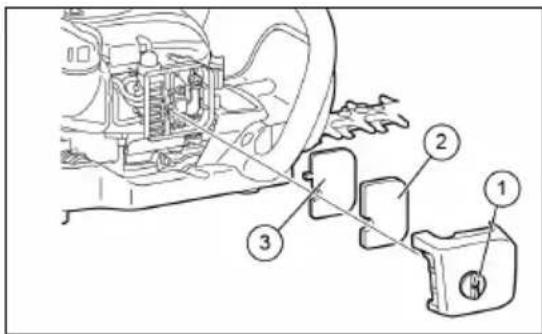

Rengjøring av luftfilteret

FARE!

Kontrollér og rengjør luftfilteret daglig, dvs. senest etter 15 driftstimer.

Drei chokehendelen helt igjen, og hold forgasseren fri for støv og smuss.
Løsne holdeskruen (23-1).
Ta ut luftfilteret ved å trekke ryggsiden av luftfilterdekselet fremover.
Dersom innsatsen (svamp) (23-2) er forurenset av olje, trykker du den ut med makt.
Ved sterk tilsmussing:

- Ta ut innsatsen (svamp) (23-2), legg den i varmt vann eller i vann med fortynnet, nøytralt rengj-ringsmiddel, og la innsatsen tørke fullstendig.

– Rengjør innsatsen (filt) (23-3) med bensin, og la den tørke fullstendig.

La innsatsene tørke fullstendig før de monteres i luftfilteret igjen. Dersom innsatsene ikke er helt tørre, kan motoren ha vanskelig for å starte.
Tørk av olje på luftfilteret med en fille.
- Sett luftfilterdekselet på igjen umiddelbart etter rengjøringen, og sikre dekselet med holdeskruen (23-1).

Viktige punkter ved håndtering av luftfilterinnsatser

Rengjør innsatsene flere ganger om dagen dersom de er svært støvete.
Dersom man fortsetter å bruke maskinen med oljetilsmussede innsatser, kan oljen tyte ut av luftfilteret og føre til oljesøl.

Kontroll av tennpluggen

Kontrollér og rengjør tennpluggen senest etter 50 driftstimer.

Bruk utelukkende den medleverte universalnøkkelen när du skrur tennpluggen av og på.

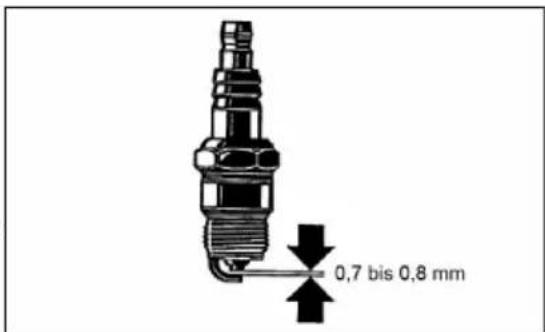

Avstanden mellom de to elektrodene på tennpluggen skal være 0,7 til 0,8 mm. Dersom avstanden er for liten eller for stor, må den korrigeres. Dersom tennpluggen er skitten eller innsmurt med kull, må den rengjøres grundig eller byttes med en ny. Bruk bare reserveten-nplugger av nøyaktig samme type.

De foreskrevne smøringsintervallene og smørefettmengdene må overholdes ubetinget.
Hvis ikke kan det oppstå skader på verktøyet på grunn av manglende smøring.

Rengjøring av drivstofffilteret

(innsugingshodet i drivstofftanken)

ADVARSEL!

Kontrollér og rengjør drivstofffilteret hver måned eller senest etter 50 driftstimer.

• Drivstoffet til forgasseren blir filtrert gjennom finfilteret (27-1) i innsugingshodet.
  Foreta regelmessige synskontroll av finfilteret.

• Til kontroll av finfilteret (27-1) åpner du tanklokket og trekker innsugingshodet ut av tankåpningen med en ståltrådkrok. Dersom finfilteret (27-1) er hardt, skittent eller tilstoppet, må finfilteret (27-1) byttes i et nytt.
  Bytt finfilter (27-1) minst hver 3. måned, slik at forgasseren alltid får tilstrekkelig med drivstoff. For liten drivstofftilførsel fører til startvanskeligheter og reduksjon av maksimalturtallet.

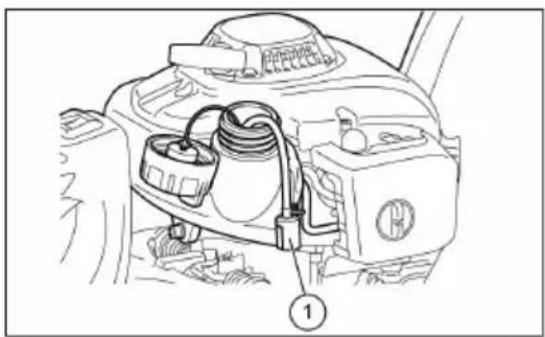

Kontrollér og rengjør drivstoffledningen (28-1) daglig, eller senest etter 10 driftstimer.

Bytt drivstoffledningen (28-1) etter 200 driftstimer, eller senest en gang i året, uavhengig av driftstiden. Hvis ikke kan det oppstå brann på grunn av drivstofflek kasje.
Hvis du merker drivstofflekkasje, må drivstoffledningen (28-1) byttes umiddelbart.

Dersom tanklokket (28-2) får risser eller skader, må der byttes.
Tanklokket blir slitt etter hvert. Bytt tanklokk hvert annet eller tredje år.

Dersom det må foretas vedlikehold eller innstillinger som ikke er beskrevet i denne bruksanvisningen, må du henvende deg til et autorisert solo by AL-KO servicesenter.

Daglig inspeksjon og vedlikehold

Foreta følgende vedlikehold regelmessig for å oppnå lang levetid på verktøyet og unngå skader på verk-tøyet.

Før bruk:

Kontrollér verktøyet for løse skruer og manglende deler. Sørg spesielt for at skruene på skjærekniven er trukket ordentlig til.
Kontrollér av kjøleluftgitrene og sylinderlamellene ikke er tilstoppet. Rengjør dem ved behov.
Rengjør drivstofftanken og kontroller den for lekkasje og fremmedlegemer i tanken.

Etter bruk:

Rengjør hekksaksen utvendig og kontrollér den for skader.
Rengjør luftfilteret. Hvis du arbeider i svært støvete omgivelser, bør filteret rengjøres flere ganger om dagen.
- Kontroller skjæreknivene for skader og sørg for at knivene er forskriftsmessig montert.

Vedlikeholdsplan

king	– Gassknapp Kontrollér at den fungerer forskriftsmessigHver gang etter tan-
	– På-/av-bryter Kontrollér at den fungerer forskriftsmessig
Hver gang før bruk	– Motor Synskontroll for skade og feste
	– Skruer og mutre Kontrollér den generelle tilstanden og sikkerheten
	– Luftfilter Rengjør
	– Kjøleluftkanal Rengjør
	– Skjæreverktøy Kontrollér skarpheten, kontrollér for skader
	– Tomgangsturtall Kontrollér (skjæreverktøyet må ikke be-vege seg)
	– Drivstofftank Kontrollér og rengjør
Hver 50. time	– Girhus
	– Tennplugg
Årlig	– Drivstoffledning
Annethvert år	– Tanklokk
Før lengre tids oppbe-varing	– Drivstofftank Tøm og rengjør
	– Forgasser
	– Innsugingshode

FEILS∅KING

Problem System	Observasjon Årsak
Motoren starter ikke eller med vanskeligheter	Tenningssystem	Tennpluggen er på plass Feil i	drivstofftilførselen eller komprimeringssystemet, me- kanisk defekt
		Ingen tennplugg På-/av-bryteren	betjent, feil eller kortslutning i kablingen, defekt tennplugg eller tenn- plugghette, defekt tennings- modul
	Drivstofftilførsel Drivstofftanken er fylt Choken ikke i korrekt		posis- jon, defekt forgasser, innsu- gingshodet (drivstofffilteret) tilstoppet, drivstoffledningen bøyd eller brukket
	Komprimeringen	Motoren innvendig Defekt sylinder	derfotpakning, veivakselpakningene skadet, defekt sylinder eller defekte stempelringer
		Motoren utvendig Tennpluggpakningen ikke i orden
	Mekanisk feil	Starteren griper ikke inn Startfjæren har røket, ødelagte deler innvendig i motoren
Varmstartproblemer		Tanken er fylt, tenngnist fore- ligger	Forgasseren tilsmusset
Motoren starter, men stopper igjen med det samme	Drivstofftilførsel Tanken fylt		Tomgangsturtallet ikke riktig innstilt, innsugingshodet eller forgasseren tilsmusset
			Problem med lufteåpningen i drivstofftanken, brudd på drivstofftilførselsledningen, kabelen eller på-/av-bryteren defekt
Dårlig effekt Muligvis kan det være feil på flere systemer samti-dig		Motoren på tomgang Luftfilteret tilsmusset, forgas-seren tilsmusset, lydpotta til-stoppet, utblåsingskanalen i sylinderen tilstoppet

OPPBEVARING

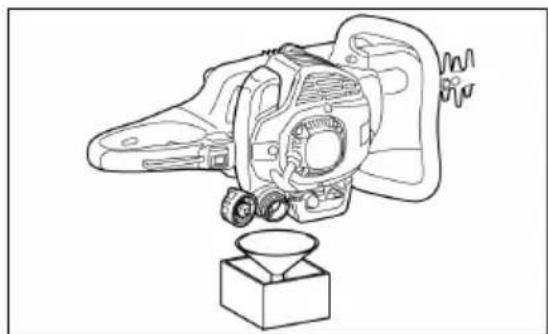

Dersom verktøyet skal oppbevares i lengre tid, skal drivstoffet i tanken og forgasseren tappes fullstendig ut på følgende måte: Tøm drivstofftanken helt.
Skru ut tennpluggen og drypp noen dråper olje inn i tennpluggåpningen. Trekk deretter startsnoren langsomt ut slik at hele innsiden av sylnderen blir dekket av en oljefilm. Skru deretter tennpluggen inn igjen.

Fjern støv og smuss fra skjæreknivene og utvendig på verktøyet. tørk av knivene og verktøyet med en oljete fille, og oppbevar verktøyet på et tørrest mulig sted.

F∅RSTEHJELP

I tilfelle det skulle skje et uhell, bør du sørge for at det finnes et førstehjelpsskrin med forskriftsmessig innhold iht. DIN 13164 i nærheten av arbeidsstedet.

Når noe tas ut av førstehjelpsskrinet, må skrinet etterfylles så raskt som mulig.

Oppgi følgende informasjon hvis du trenger hjelp:

• Ulykkesstedet
• Hva har skjedd
• Antall skadede personer
• Skadenes alvorlighetsgrad, navn på skadene

Hermed erklærer vi at dette produktet i den versjon som er brakt i handelen av oss overholder kravene i de harmoniserte EU-direktivene, EUs sikkerhetsstandard og de produktspesifikke standardene.

Produkt Produsent Autorisert representant

Støynivå Samsvarsvurdering Kötz, 2016-08-26

målt / garantert	2000/14/EG
163-55	Vedlegg V	Wolfgang Hugota
104,3 dB(A) / 107 dB(A)
163-70		Managing Director
104,3 dB(A) / 107 dB(A)

KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA

Sisällysluettelo
