BRUKSANVISNING 163-70 SOLO

SV Översättning av original- bruksanvisning.... 190

Innehållsförteckning

Avsedd användning....190

Symboler på verktyget.... 191

Produktöversikt....192

Säkerhetsinstruktioner....194

Användning....195

Underhåll och skötsel....201

Felavhjälpning....207

Förvaring....208

Första hjälpen....208

Tack för att du valde solo by AL-KO häcksax. Det gläder oss att kunna erbjuda solo by AL-KO häcksax, en produkt som är resultatet av ett omfattande utvecklingsprogram och mångåriga kunskaper och erfa- renheter.

Häcksaxarna 163-55 och 163-70 representerar en kombination av överlägsen, modern teknik och ergonomisk design. De kännetecknas av låg vikt och kompakt utförande och kan användas som professionella verktyg med brett användningsområde.

Läs noggrant igenom denna broschyr som innehåller detaljerad information om verktygets utomordentliga prestanda. Försäkra dig om att du har tagit del och förstått innehållet i denna broschyr och följ angivna råd och anvisningar. Detta gör att du på ett säkert sätt kan hantera verktyget och får bästa möjliga resultat med din solo by AL-KO häcksax.

WARNING!

För att undvika RISKEN för skador, måste användaren noggrant läsa igenom denna bruksanvisning före användande. Tillverkaren förbehåller sig rätten att utan föregående meddelande göra ändringar i tekniska data.

De tekniska data kan avvika i enskilda länder. Om häcksaxen överlåtes till en annan person ska denna bruksanvisning medfölja.

AVSEDD ANVÄNDNING

Häcksaxen är uteslutande avsedd för trimning och beskärning av buskar och häckar; annan användning är inte tillåtet. Använd aldrig häcksaxen för andra ändamål.

SYMBOLER PÅ VERKTYGET

Symbol

Innan du läser den här bruksanvisningen bör du lära dig innebörden av följande symboler:

	VARNING/FARA Bränsle- och oljeblandning
	Läs, förstå och följ bruksanvisningen Manue		orstart
	Förbjudet Nödstopp
	Rökning förbjuden! Första hjälpen
	Förbjudet att handskas med öppen eld! Åter
	Bär skyddshandskar! TILL / START
	Vare sig djur eller människor får uppehålla sig i arbetsområdet!		FRÅN / STOPP
	Använd alltid skyddsglasögon och hör-selskydd!		CE-märkning

PRODUKTÖVERSIKT

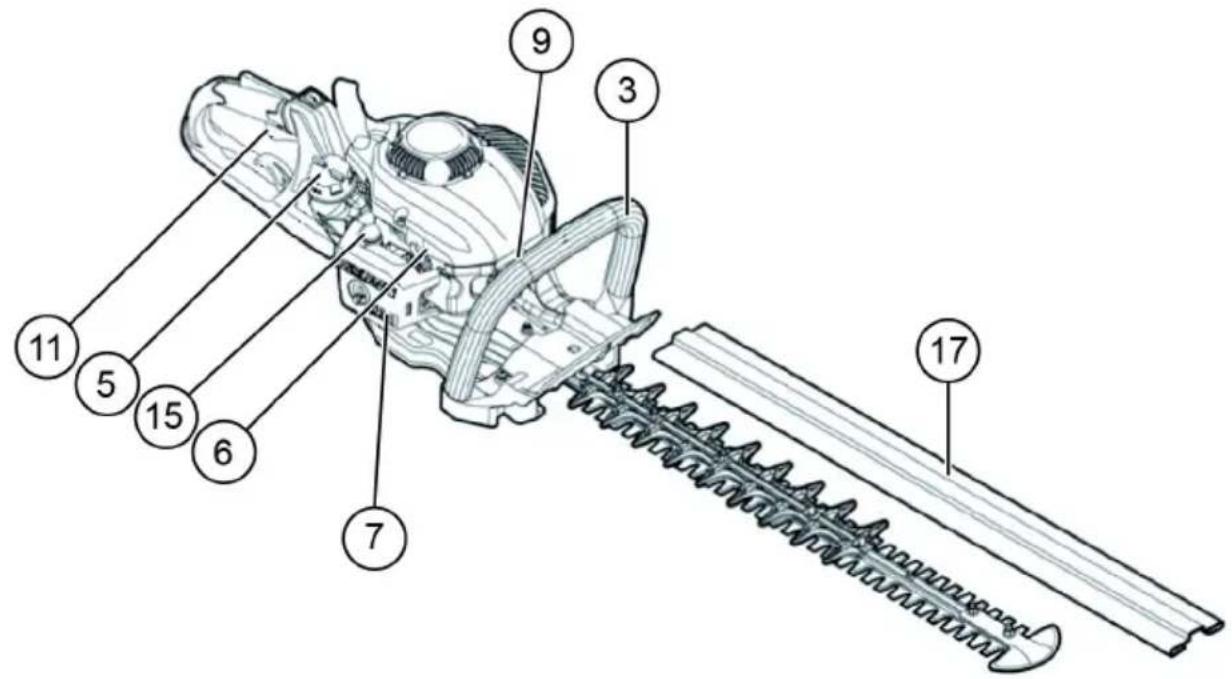

	BETECKNING AV KOMPONENTER		BETECKNING AV KOM-PONENTER		BETECKNING AV KOMPONENTER
1	Skärknivar 7 Förgasare (ej på bild) 13 Upplåsningsspak bakre				handtag
2	Stillastående svärd 8 Strömbrytare (TILL/FRÅN) 14 Ljuddämpare
3	Främre handtag 9 Tändstift 15 Primer
4	Linstart 10 Upplåsningsspak 16 Bränsletank
5	Lock, bränsletank 11 Gasreglage 17 Svärdskydd
6	Chokereglage 12 Bakre handtag

TEKNISKA DATA

Modell		163-55Art.-nr: 127325	163-70Art.-nr: 127326
Mätt (Ixbxh) [mm] 1140 x 500 x 240 1220 x 500 x 240
Vikt [kg] 5,2 5,4
Volym (bränsletank) [l] 0,4 0,4
Slagvolym [cm3] 22,2 22,2
Maximal motoreffekt [kW] 0,68 0,68
Klipplängd [mm] 550 700
Tomgångsvarvtal [min -1] 3100 ± 400 3100 ± 400
Varvtal för kopplingsingrepp [min -1]		4500 4500
Tändstift CDK CMR6A;		TORCH CMR6A;NGK CMR6A;NHSP LD AL6RC	CDK CMR6A;TORCH CMR6A;NGK CMR6A;NHSP LD AL6RC
Förgasartyp		Walbro WYC35	Walbro WYC35
Ljudtrycksnivå LpA [dB(A)]EN ISO 10517		95 K = 3	94,2 K = 3
Ljudstyrka LWA [dB(A)]EN ISO 10517		107 K = 3	104,3 K = 3
Vibrationer	främre hand-tag [m/s2]	2,12 2,12
	bakre handtag [m/s2]	2,91 2,91

SÄKERHETSINSTRUKTIONER

Allmänna säkerhetsföreskrifter

DETTA VERKTYG KAN FÖRORSAKA ALLVARLIG SKADA! Läs noggrant igenom alla anvisningar så att du kan hantera, förbereda, sköta och serva samt starta och stanna verktyget på rätt sätt. Lär dig att hantera och använda verktyget på ett korrekt sätt. (1)
Vi rekommenderar att endast låna ut häcksaxen till personer som har erfarenhet av att hantera häcksaxar. Överlämna alltid verktyget tillsammans bruksanvisningen.
Förstagångsanvändare bör be återförsäljaren om grundläggande instruktioner för att bekanta sig med häcksaxen.
Barn och ungdomar under 18 år får inte använda häcksaxen. Personer som är äldre än 16 år får använda verktyget i övningssyfte, men endast under överinseende av en kvalificerad person.
Använd häcksaxen med största omsorg och uppmärksamhet.

Använd endast häcksaxen när du är vid god fysisk hälsa. Utför allt arbete med största lugn och försiktighet. Användaren är ansvarig gentemot tredje part.
Använd aldrig häcksaxen om du är påverkad av alkohol och/eller droger, eller om du känner dig trött eller sjuk. (2)
Använd häcksaxen endast under goda ljus- och siktförhållanden. Var under den kalla årstiden särskilt försiktig på hala eller våta områden, till exempel på isiga eller snötäckta underlag (halkrisk). Se alltid till att du står stadigt.
Arbeta aldrig på ostabila eller sluttande underlag.
Använd inte häcksaxen när du står på en stege.
Klättra aldrig i träd när du klipper med häcksaxen.
Förflytta dig aldrig bakåt när du arbetar med verktyget. Detta kan göra att du snubblar eller förlorar kontrollen.
Stanna alltid motorn innan du rengör och utför underhåll på verktyget eller innan du byter delar.
Använd inte verktyget om knivarna är skadade eller mycket slitna.

Personlig skyddsutrustning

Bär lämpliga och ändamålsenliga kläder, det vill säga kläder som sitter nära kroppen och inte hindrar rörelser. Bär inte smycken eller löst sittande kläder som kan fastna i buskar, undervegetation eller i själva verktyget.

För att undvika skador på ögon, händer och fötter men också för att skydda användarens hörsel ska nedan angivna skyddsutrustning/skyddskläder användas vid arbete med häcksaxen.

Bär alltid skyddsglasögon eller visir för att förhindra ögonskador när du arbetar med häcksaxen. (3)

Använd lämpligt hörselskydd för att förhindra hörselskador (hörselskydd, öronproppar, etc.). (3)

Vi rekommenderar starkt att användaren bär en arbetsoverall. (4)

Specialhandskar av tjockt läder är en del av den föreskrivna utrustningen och måste bäras under arbetet med häcksaxen.(4)

Använd alltid stabila skor med halkfri sula när du arbetar med häcksaxen. Sådana skor skyddar mot skador och gör att du står stabilt. (4)

Säkerhetsanvisningar för manövrering

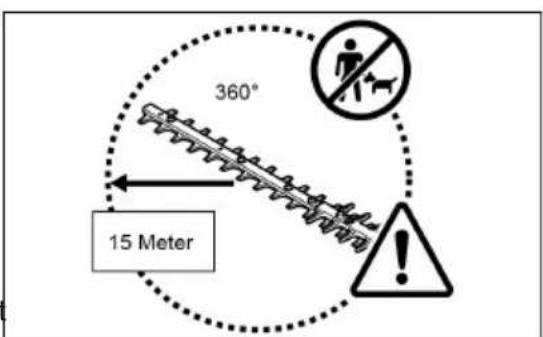

Se till att det i ett arbetsområde på 15 m (5) inte befinner sig barn eller andra personer, och inte heller några djur.

- Kontrollera häcksaxens driftsäkerhet före varje användning.

Kontrollera att gasreglaget fungerar felfritt. Kontrollera att gasreglaget rör sig jämnt och inte kärvar. Kontrollera att spärren till gasreglaget fungerar felfritt. Se till att handtagen är rena och torra, och kontrollera att strömbrytaren fungerar korrekt. Håll handtagen fria från olja och bränsle.

- Starta häcksaxen endast på det sätt som anges i bruksanvisningen.

360° 15 Meter

(5)

WARNING!

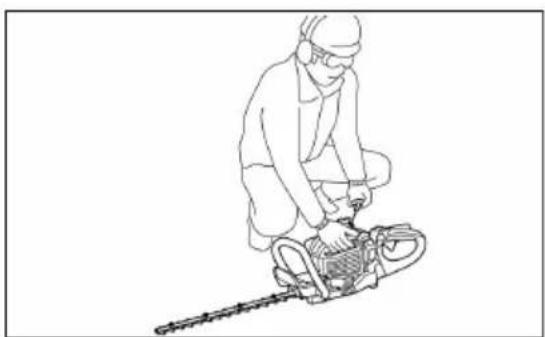

Starta inte motorn på något annat sätt (6) !

Använd häcksaxen enbart till det den är avsedd till.

Starta motorn först när häcksaxen är komplett monterad. Det är endast tillåtet att använda häcksaxen när samtliga föreskrivna tillbehör är monterade på häcksaxen!

• Kontrollera innan du startar häcksaxen att inte svärdet kommer i kontakt med något föremål som grenar, stenar etc.
  Stanna motorn omedelbart om motorproblem uppstår.
  Håll häcksaxen under drift, både i det främre och det bakre handtaget, stadigt med båda fingrarna runt handtagen. Se till att handtagen är rena och fria från fukt, olja och smörjmedel.
  Se alltid till att du står stadigt och har balansen.
  Detta verktyg får endast användas utomhus.
  Var alltid uppmärksam på området runt arbetsplatsen och var beredd på eventuella farliga situationer, som du kan missa på grund av bullret från motorn.
  Använd alltid häcksaxen så att du inte andas in avgaserna. Kör aldrig motorn i slutna utrymmen (risk för kvävning och gasförgiftning). Koloxid är en luktfri gas. Se till att det alltid finns tillräckligt med ventilation.
  Stäng av motorn när du tar en paus, eller om du lämnar häcksaxen utan uppsikt. Lägg häcksaxen på en säker plats där den är utom fara för personer, inte kan antända brännbart material och där inga skador kan ske på själva verktyget.
  Lägg aldrig den varma häcksaxen på torrt gräs eller på andra brännbara material.
  Håll alltid motorn och ljuddämparen fria från klipprester, löv och överflödigt smörjmedel för att undvika risk för brand.
  Kör aldrig motorn med en skadad ljuddämpare.

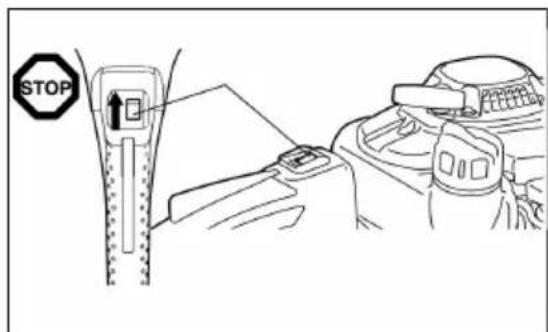

■ Stanna motorn före transport. (7)

Stanna motorn före följande aktiviteter:

- lossa en blockering, - kontroller, underhållsarbete eller annat arbete på verktyget.

Placera häcksaxen under transport i ett motorfordon på en säker plats så att inget bränsle kan läcka ut.

För att undvika läckage se till att häcksaxens bränsletank är helt tömd före transport.

Sätt alltid på svärdskyddet före transport eller förvaring.

Se innan du börjar klippa med häcksaxen till att det inom arbetsområdet inte finns några trådar, sladdar, glas och andra främmande föremål som svärdet komma i kontakt med.

STOP

(7)

→ Paus

→ Transport

→ Tankning

→ Underhåll

Elchock: Var uppmärksam på alla typer av elledningar och elstängsel. Kontrollera hela arbetsområdet innan du börjar klippa så att det inte finns några elektriska ledningar.

Undvik vid start av motorn och under klippning all typ av beröring med svärdet.

■ Under drift måste alla samtliga skyddsanordningar som medföljer verktyget, t.ex. kåpor, sitta fast korrekt på verktyget.

Avlägsna sand, stenar, spikar, trådar etc. från arbetsområdet. Främmande föremål kan skada knivarna.

Skär av grenar som är tjockare än 8 mm med en grensax innan du börjar klippa häcken.

Försäkra dig innan du börjar klippa om att skärknivarna har nätt full arbetshastighet.

När du släpper på gasreglaget tar det en kort stund innan skärknivarna stannar helt.

Kör inte häcksaxen på högt tomgångsvarvtal. Vid ett för högt inställt tomgångsvarvtal kan du inte längre reglera knivarnas hastighet med gasreglaget.

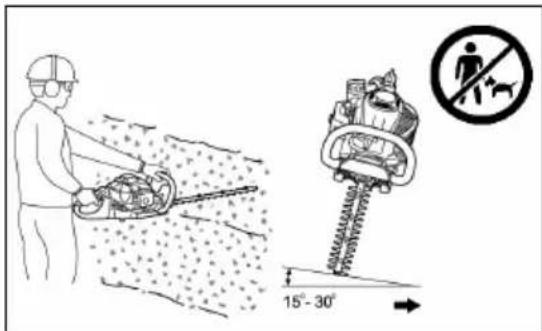

Håll under klippningen häcksaxen så att svärdet bildar en vinkel på 15° till 30° med klipplinjen.

Var särskilt försiktig när du klipper i närheten av ståltrådsstaket.

Se till att svärdet inte berör några hårda föremål, exempelvis stältrådsstaket, stenar eller marken. Vid kontakt med sådana föremål kan knivarna brista, spricka eller brytas.

Om svärdet träffar stenar eller andra hårda föremål, stäng omedelbart av motorn och kontrollera att inte svärdet har skadats. Byt en skadad kniv innan du fortsätter arbetet.

Ta regelbundna pauser. solo by AL-KO rekommenderar att man efter 50 minuters klipptid läggen in en paus på 10 till 20 minuter.

Försök att alltid att använda häcksaxen med minsta möjliga buller och utsläpp av föroreningar. Kontrollera framför allt att förgasaren har korrekt inställning och se till att hålla det föreskrivna blandningsförhållandet mellan bränsle och olja.

Försök aldrig att ta bort fastklämt material under tiden som skärknivarna rör sig. Stäng av verktyget, lägg ifrån dig det och ta sedan bort materialet.

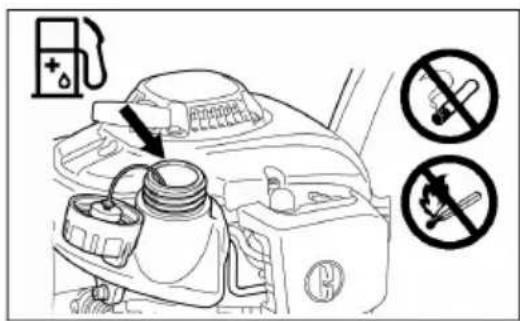

Tankning

Stanna motorn (7)före tankning, håll ett säkert avständ från öppna lågor (8) och rök inte.

Tanka aldrig verktyget när motorn är igång eller om den är varm.

Undvik hudkontakt med mineraloljeprodukter. Andas inte in bränsleångor. Använd alltid skyddshandskar vid tankning. Byt och tvätta skyddskläderna med jämna mellanrum.

För att undvika förorening av marken (miljöskydd), var noga med att inte bränsle eller olja släpps ut i jorden. Torka omedelbart upp utspillt bränsle från häcksaxen. Låt textilier som har sugit upp bränsle ligga och torka på en välventilerad plats innan du kasserar dem. De kan annars självantända.

Se till att du inte får bränsle på kläderna. Skulle det hända, byt kläder omedelbart (fara!).

- Kontrollera med jämna mellanrum att locket till bränsletanken är ordentligt åtskruvat.

Skruva åt tanklocket ordentligt. Gå minst 3 meter bort från tankningsplatsen innan du startar motorn. (9)

Tanka aldrig verktyget i stängda utrymmen. På golvet kan det bildas ansamlingar av bränsleångor som kan leda till snabbantändning eller explosion.

Lagra och transportera bränsle endast i godkända behållare. Förvara bränslet oåtkomligt för barn.

Rengör området runt tanklocket försiktigt så att ingen smuts kommer in i bränsletanken.

Skruva av locket och fyll tanken med bränsle. Använd en tratt med lämplig filterinsats för att filtrera bränslet.

Skruva åt tanklocket ordentligt för hand.

Rengör efter tankning området kring skruvlocket och tanken.

Torka alltid upp utspillt bränsle (brandrisk!).

STOP

(7)

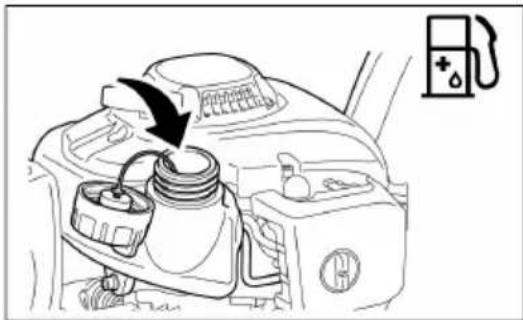

Bränsle- och oljeblandning

Häcksaxen drivs av en tvåtaktsmotor med hög prestanda. Denna motor kan köras på en blandning av bensin och tvåtaktsolja. Motorn är konstruerad för blyfri 91-oktanig bensin. Om inte detta bränsle finns tillgängligt, kan du använda ett bränsle med högre oktantal. Motorn kan inte ta skada, men driften kan försämras.

Liknande problem uppstår vid användning av blyad bensin. För att få optimal motordrift och för att skydda hälsa och miljö bör uteslutande blyfritt bränsle användas!

Motorn smörjs med en tvåtaktsolja som blandas med bränslet. Motorn är konstruerad för drift med solo by AL-KO tvåtaktsolja i ett blandningsförhållande på 40:1 (miljöskydd). Tack vare det magra blandningsförhållandet garanteras minimalt med förorenande utsläpp och samtidigt lång livslängd och tillförlitlig drift. Blandningsförhållandet på 40:1 (solo by AL-KO-tvåtaktsolja) måste följas, annars finns ingen garanti för tillförlitlig drift av häcksaxen.

Korrekt blandningsförhållande:

Förgasarbränsle:

Föreskriven tvåtaktsolja = 40: 1 eller
tvåtaktsolja från en annan tillverkare = 25: 1 rekommenderas

Blanda i en godkänd behållare som uppfyller eller överträffar lokalt gällande regler först den totala mängden olja med hälften av den angivna bränslemängden. Tillsätt sedan den återstående mängden bränsle.
Blanda väl innan blandningen fylls på i häcksaxens tank.
Tillsätt inte mer motorolja än vad som anges om du vill garantera en säker drift. Detta skulle i så fall leda till mer förbränningsrester, förorenad miljö och att utloppsledningen och ljuddämparen blir igensatta. Dessutom ökar bränsleförbrukningen och prestandan minskar.

När man arbetar med bränslen krävs största försiktighet. Bränslet kan innehålla ämnen som liknar lösningsmedel. Tanka verktyget endast på väl ventilerad plats utomhus. Andas inte in bränsleångor, och undvik all kontakt med bränsle och olja mot huden.

Huden kan torka ut om den upprepade gånger under en längre period kommer i kontakt med sådana ämnen.

Detta kan resultera i olika hudsjukdomar. Enligt rapporter kan också allergiska reaktioner förekomma. Oljor, bränsle, etc. som kommer in i ögat kan leda till irritation.

Får du in olja, bränsle, etc. i ögonen, skölj det drabbade ögat omedelbart med rent vatten. Om ögonirritationen kvarstår, kontakta läkare!

Inställning av vinkeln på det bakre handtaget

Det bakre handtaget kan vridas upp till 90° åt vänster resp. åt höger och låsas fast.

Så ändrar du vinkeln:

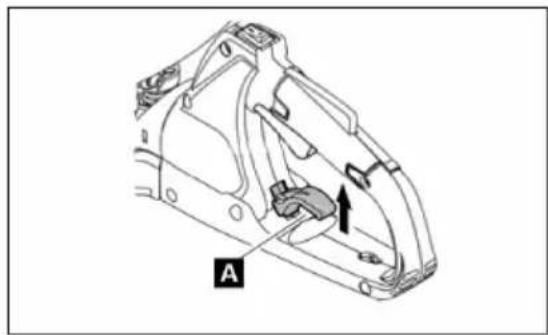

1 Dra upplåsningsspaken (19A)för att lossa handtagsspärren.
2 Vrid handtaget till önskad vinkel på 0° och 90°.
3 Kontrollera att upplåsningsspaken (19A) har återvänt till sitt ursprungliga läge och att handtagsspärren har låst fast.

Tryck inte på gasreglaget när handtagsspärren är upplåst. Lås inte upp handtagsspärren under klipparbetet.

Start av verktyget

Flytta bort minst 3 m från platsen för tankning.
Lägg häcksaxen på en ren yta.
Se till att inte svärdet kommer i kontakt med marken eller andra föremål.

Kallstart:

Om motorn är kall eller varit avstängd i mer än 5 minuter samt efter tankning.

2 Tryck upprepade gånger (7 till 10 gånger) på startpumpen (15B)tills bränslet kommit in i startpumpen.

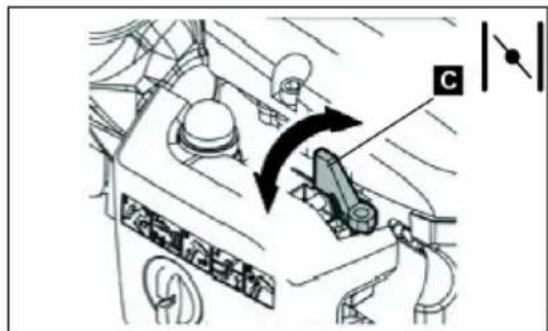

3 Ställ chokereglaget (16C) i läget

4 Håll ned verktyget med ett stadigt grepp så att du inte förlorar kontrollen när motorn startas med hjälp av startlinan. Gör du inte detta kan verktyget falla eller du kan komma i kontakt med svärdet, vilket kan leda till svåra person- eller materialskador och/eller skador på själva verktyget.

5 Dra starthandtaget långsamt 10 till 15 cm tills du känner ett visst motständ.

6 Dra kraftigt i starthandtaget. Här känner du ett mots- tänd och motorn startar.

7 Kör motorn i cirka en minut på medelhögt varvtal innan du ger fullgas.

1 Släpp gasreglaget helt.

2 Ställ i strömbrytaren på "O" (AV). Motorn varvar ned och stannar.

STOP

(7)

UNDERHÅLL OCH SKÖTSEL

Underhållsinstruktioner

Visa hänsyn till miljön och dina grannar. Försök att alltid att använda häcksaxen med minsta möjliga buller och utsläpp av föroreningar. Kontrollera framför allt om förgasaren är korrekt inställd.

Rengör häcksaxen regelbundet och kontrollera att alla skruvar och muttrar är ordentligt åtdragna.

Genomgör inte underhåll eller förvara häcksaxen nära öppen eld, gnistor, etc. brandrisk!

Stanna motorn och lossa tändhatten från tändstiftet innan du rengör/byter/vässar svärdet eller genomför annat underhåll.
Förvara häcksaxen på en väl ventilerad plats. Förvaringsplatsen måste vara tillräckligt hög eller låsbar, så att barn inte kan komma åt häcksaxen.
Gör bara sådana reparationer på verktyget som du är tillräckligt kvalificerad för.
Försök inte räta ut eller svetsa skadade skärverktyg.
Kontrollera vid avstängd motor att inte svärdet har några skador.
Se till att skärverktygen alltid är ordentligt vässade.
Knivarna är vassa. Bär därför alltid skyddshandskar när du hanterar och vässa knivarna.

OBSERVA!

Följ alla olycksförebyggande riktlinjer som rekommenderas av berörda branschorganisationer och myndigheter samt av försäkringsbolag!

Gör inga tekniska förändringar på häcksaxen eftersom detta kan komma att äventyra din säkerhet!

Användaren får endast utföra sådana underhålls- och reparationsarbeten som beskrivs i denna bruksanvisning. Allt annat arbete måste utföras av auktoriserad servicepersonal.

Använd endast originalreservdelar och originaltillbehör som du har beställt från ett solo by AL-KO auktoriserat servicecenter.

Användning av icke godkända tillbehörsdelar och verktyg leder till ökad risk för olyckor och skador. Vid person- och/eller materialskador som orsakats av användning av icke godkända reservdelar och/eller tillbehör, tar solo by AL-KO inget ansvar.

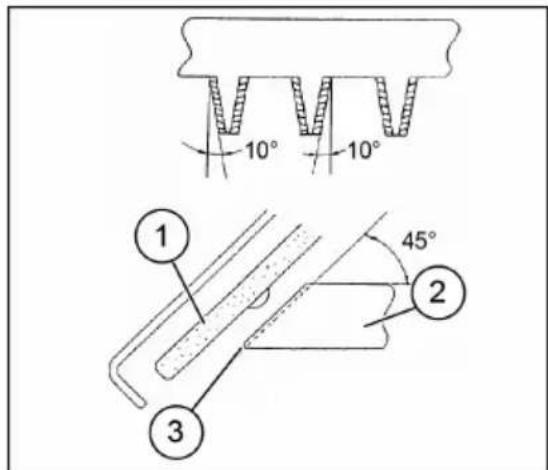

Slipning av knivar

Om skären är rundade och klippresultatet försämrat ska du slipa de delar av skären som är skuggade på bilden (20-3). Slipa inte på kontaktytorna (glidytorna) på de övre och nedre skären.

(20-1) Planslipare

(20-2) Skär i genomskärning

Stäng av motorn, dra ut tändhatten och kontrollera att svärdet och knivarna är säkrade innan du börjar slipa skären.

Använd handskar, skyddsglasögon, etc.

Slipa inte bort för mycket material. Då försvinner det härdade skiktet och knivarna blir slöa ganska snabbt vid användning.

10° 10° 45° 1 2 3

(20)

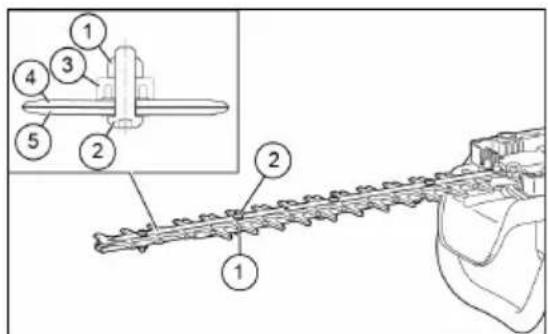

Justering av avståndet mellan de övre och nedre knivarna

Övre/nedre skären slitna. Om du inte får ett rent snitt trots att knivarna är vassa nog ska du justera avståndet mellan knivarna enligt följande:

1 Lossa skruvarna för att ta bort svärdet från verktyget.

2 Lossa muttern med hjälp av en ring- eller blocknyckel (21-1).

3 Dra med hjälp av en torxnyckel åt fästskruven (21-2) lätt tills du känner ett motständ, och lossa fästskruven igen genom att vrida den ett kvarts varv.

4 Håll fast fästskruven (21-2) och dra åt muttern (21-1) ordentligt.
5 Häll lite olja på knivens kontaktytor.
6 Starta motorn och kör den under ca en minut, samtidigt som du ger och släpper på gasen.
7 Kontrollera hur lång tid det tar för skären att stanna helt efter att du har släppt gasreglaget. Om det tar mer än två sekunder, stanna motorn och upprepa stegen 2 till 7.
8 Stanna motorn och lägg fingret på knivens yta. Om kniven inte är varmare än att du kan beröra den är inställningen bra. Om knivarna är för varma för att vidröra, lossar du fästskruven (2) något och upprepar stegen 6 till 8.
9 Sätt fast svärdet igen med hjälp av skruvarna på verktyget.

Stanna motorn och se till att knivarna stannar helt innan du gör några inställningar.

På kniven sitter i närheten av skruven (21-2) spår. Om dessa spår är igensatta av damm, rengör dem.

Kontrollera och justera tomgångsvarvtal

När motorn går på tomgång ska knivarna stå stilla.

• Tomgångsvarvtalet bör vara inställt på 3 100 min-1 (v/ min).

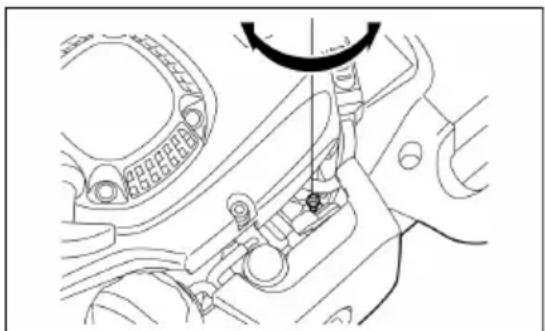

  Justera tomgångsvarvtalet med hjälp av tomgångsskruven (när motorn går på tomgång måste knivarna stå stilla).

– Om knivarna rör sig under tomgång, vrid tomgångsskruven moturs för att minska tomgångsvarvtalet.
- Om motorn stannar under tomgång, vrid tomgångsskruven medurs för att öka tomgångsvarvtalet.

Om skärknivarna rör sig vid tomgång även efter att tomgångsvarvtalet har justerats, kontakta en auktoriserad serviceverkstad.

– Kopplingen ska aktiveras tidigast vid 4000 min-1 (v/min).
– Kontrollera att strömbrytaren, upplåsningsspaken för handtaget och gasreglaget fungerar korrekt.

Öppna lågor är strängt förbjudet!

Kontrollera och rengör luftfiltret dagligen eller senast efter 15 timmars drift.

Vrid chokereglaget helt, och håll förgasaren fri från damm och smuts.

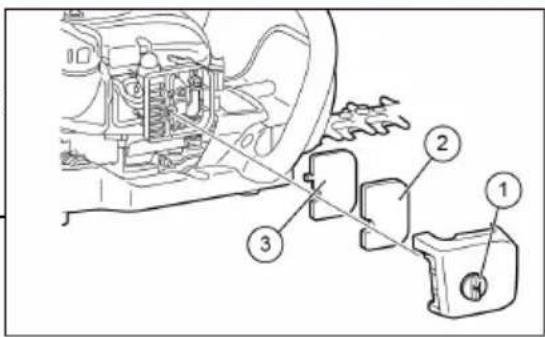

■ Lossa fästskruven (23-1).
Ta ut luftfiltret genom att dra locket till luftfiltret på baksidan framåt.
Om insatsen (svamp) (23-2) är förorenad med olja, tryck ut insatsen med kraft.

Vid kraftig nedsmutsning:

- Ta bort insatsen (svamp) (23-2), lägg den i varmt vatten eller i vatten med neutralt rengöringsmedel, och låt därefter insatsen torka helt.

– Rengör insatsen (filt) (23-3) med bensin, och låt insatsen torka ordentligt.

Låt insatserna torka helt innan du sätter tillbaka luftfiltret. Om insatserna inte får torka ordentligt kan problem uppstå vid start av motorn.
Torka bort olja som har fastnat runt luftfiltret med hjälp av en trasa.
Sätt omedelbart efter rengöring tillbaka luftfilterkåpan och sätt fast locket med hjälp av fästskruvar (23-1).

Viktigt vid hantering av luftfilterinsatser

Rengör insatserna flera gånger om dagen, om överdrivet mycket damm fastnar.
Om verktyget fortsätter att användas med oljeförorenade insatser, kan olja läcka ut från luftfiltret och medföra oljeutsläpp

Kontrollera tändstiftet

Kontrollera och rengör tändstiftet senast efter 50 drift-timmar.

Använd alltid den medföljande universalnyckeln när du skruvar i och ur tändstiftet.

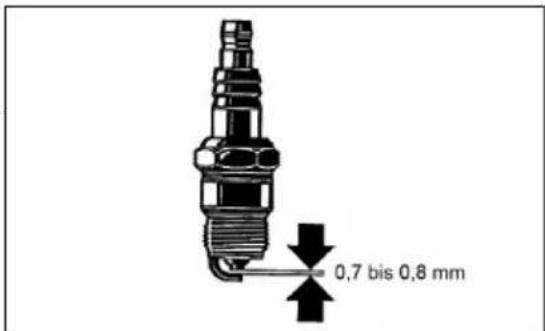

Avståndet mellan tändstiftets två elektroder bör vara 0,7 till 0,8 mm. Om avståndet är för litet eller för stort, korrigera avståndet. Om tändstiftet är igensatt eller förorenat med kol, rengör det grundligt eller byt ut det mot ett nytt. Använd endast reservtändstift av exakt samma typ.

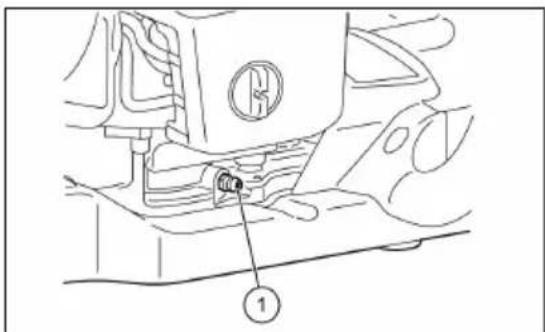

Tryck efter 50 drifttimmar in fett i smörjnippeln (26-1).

Se alltid till att följa de angivna smörjinterval- lerna och fettmängderna.
Verktyget kan skadas om det inte är tillräckligt smort.

Rengöring av bränslefilter

(sughuvud i bränsletanken)

WARNING!

Öppna lågor är strängt förbjudet!

Kontrollera och rengör bränslefiltret varje månad eller senast efter 50 drifttimmar.

Den bränslemängd som förgasaren behöver filtreras genom finfiltret (27-1) i sughuvudet.
Gör regelbundet en visuell kontroll av finfiltret.

Kontrollera finfiltret (27-1) genom att öppna tanklocket och med trådhaken dra ut sughuvudet genom tanköppningen. Om finfiltret (27-1) är hårdnat, smutsigt eller igensatt, byt finfiltret (27-1) mot ett nytt.
Byt ut finfiltret (27-1) åtminstone var 3:e månad för att säkerställa tillräcklig bränsletillförsel till förgasaren. För låg bränsletillförsel leder till svårigheter att starta motorn och en minskning av det maximala varvtalet.

Byte av bränsleledning

WARNING!

Öppna lågor är strängt förbjudet!

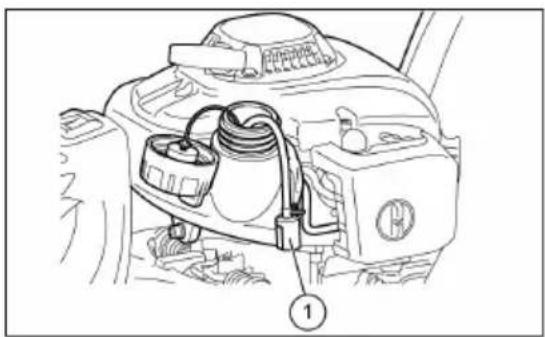

Kontrollera och rengör bränsleledningen (28-1) dagligen eller senast efter 10 drifttimmar.

Byt ut bränsleledningen (28-1) efter 200 drifttimmar eller senast, oavsett drifttiden, en gång per år. Annars finns risk för brand genom läckande bränsle.
Om du märker att bränsle läcker ut, byt bränsleledningen (28-1) omedelbart.

Om tanklocket (28-2) har en spricka eller är på annat sätt skadat, byt ut locket.
Om tanklocket med tiden har blivit slitet. Byt ut tanklocket vartannat eller vart tredje år.

Om underhållsarbeten och justeringar måste genomföras som inte beskrivs i denna bruksanvisning, kontakta ett auktoriserat solo by AL-KO servicecenter.

Dagliga kontroller och underhållsarbeten

Utför följande underhållsarbeten regelbundet för att verktyget ska få en så lång livslängd som möjligt och för att undvika skador.

Före användning:

Kontrollera att inte verktyget har några lösa skruvar eller saknar delar. Se till att skruvarna på skärkniven är ordentligt åtdragna.
Kontrollera att kylluftkanalerna och cylinderflänsarna inte är igensatta. Rengör dem vid behov.
Rengör och kontrollera att inte bränsletanken har läckor eller främmande föremål inuti.

Efter användning:

Rengör häcksaxen noggrant och kontrollera att den inte har några skador.
Rengör luftfiltret. Om du arbetar i mycket dammiga omgivningar, rengör filtret flera gånger om dagen.
- Kontrollera att inte skärknivarna har skador och se till de är korrekt monterade.

Underhållsplan

	- Gasreglage Kontrollera att den fungerar ordentligtEfter varje tankning
	- Strömbrytare Kontrollera att den fungerar ordentligt
Före varje användning	- Motor Kontrollera att inga skador syns och att den sitter fast
	- Skruvar och muttrar Kontrollera allmänt skick och säkerhet
	- Luftfilter Rengöring
	- Kylluftkanal Rengöring
	- Skärverktyg Kontrollera att det inte har skador och är vasst
	- Tomgångsvarvtal Kontrollera (skärverktyget får inte röra sig)
	- Bränsletank Kontrollera och rengör
	- Växellåda Smörjning
	- Tändstift
Varje år	- Bränsleledning
Vart tredje år	- Tanklock
Före en längre förva-ring	- Bränsletank Töm och rengör
	- Förgasare
	- Sughuvud

FELAVHJÄLPNING

Problem System	Observation Orsak
Motorn startar inte eller är svårstartad	Tändsystem	Tändgnista finns Fel på bränsletillförseln eller kompressionssystemet, me- kaniskt fel
		Ingen tändgnista Strömbrytaren aktiverad, fel eller kortslutning i ledningar, tändstiftet eller tändhatten är defekt, tändmodul defekt
	Bränsletillförsel Bränsletanken fylld Choken är inte i rätt läge, förgasare defekt, sughu- vud (bränslefilter) smutsigt, bränsleledningen böjd eller bruten
	Komprimering	Inne i motorn Cylinderfotspackning defekt, vevaxelpackningar skadade, cylinder eller kolvringar de- fekta
		Utsida av motorn Tändstiftspackning defekt
	Mekaniskt fel	Startmotorn aktiveras inte Trasig startfjäder, trasiga delar inuti motorn
Problem vid varmstart		Tank fylld, tändgnista finns Förgasare smutsig
Motorn startar, men stannar igen	Bränsletillförsel Fylld tank		Tomgångsvarvtalet inte rätt inställt, smutsigt sughuvud eller smutsig förgasare
			Problem med ventilations- öppning i bränsletank, bräns- lematarledning bruten, kabel eller strömbrytare defekt
Otilräcklig effekt Möjligen	påverkas flerasystem samtidigt	Motorn på tomgång Luftfilter smutsigt, förgasaresmutsig, ljuddämpare till-täppt, utloppskanal i cylindern tilltäppt

FÖRVARING

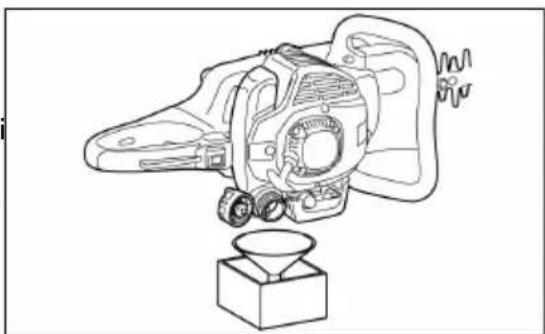

Om du vill lägga undan verktyget under en längre tid, tappa ur bränslet helt ur tanken och förgasaren: Töm bränsletanken helt.
Skruva ur tändstiftet och håll i några droppar olja tändstiftsöppningen. Dra sedan långsamt i startlinan så att hela insidan av cylindern är täckt av en oljehinna och skruva sedan i tändstiftet igen.

Ta bort damm och skräp från skärknivarna och utsidan av verktyget, torka av knivarna och verktyget med en oljig trasa och förvara verktyget på en så torr plats som möjligt.

FÖRSTA HJÄLPEN

Se i händelse av en olycka till att det i närheten av arbetsplatsen finns en korrekt utrustad förbandslåda enligt DIN 13164.

Fyll omgående på förbandslådan om material tar slut.

Ange följande information om du behöver hjälp:

– Var olycksplatsen är belägen
– Vad som har hänt
- Antal skadade personer
– Hur svåra skadorna är - ditt namn

Härmed försäkrar vi att den här produkten, i det utförande vi levererar den, uppfyller kraven i de harmoniserande EU-direktiven, EU-säkerhetsstandarderna och de produktspecifika standarderna.

Produkt Tillverkare Auktoriserad representant

Ljudeffektnivå Bedömning av överens-

	stämmelse
uppmätt / garanterad	2000/14/EG
163-55	Bilaga V	Moffay Harjette
104,3 dB(A) / 107 dB(A)
163-70		Managing Director
104,3 dB(A) / 107 dB(A)

OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

Tiltenkt bruk....210

Symboler på maskinen....211

Produktoversikt....212

Sikkerhetsanvisninger....214

Betjening....215

Bytt av drivstoffledning

ADVARSEL!
