KÄYTTÖOHJE 163-70 SOLO

FI Käännös alkuperäisestä käyttöohjeesta....230

Määräystenmukainen käyttö....230

Laitteessa olevat symbolit....231

Tuote....232

Turvaohjeet....234

Käyttö....235

Huolto ja hoito....241

Ohjeita häiriöihin....247

Säilytys....248

Ensiapu....248

Paljon kiitoksia, että olet hankkinut solo by AL-KO pensasleikkurin. Olemme iloisia voidessamme tarjota sinulle solo by AL-KO pensasleikkurin; nämä tuotteet ovat pitkän kehitysohjelman ja vuosien aikana syntyneiden havaintojen ja kokemusten tulosta.

Pensasleikkurit 163-55 ja 163-70 ovat huippumodernin tekniikan mukanaan tuoman osaamisen ja ergonomisen muotoilun yhdistelmä; niiden paino on vähäinen ja niiden rakenne kompakti, siksi niitä onkin saatavana laajana valikoimana käytettäviksi ammattilaisten työkaluina.

Lue tämä esittelylehtinen huolellisesti läpi, se sisältää yksityiskohtaisia tietoja niistä erilaisista alueista, joissa näiden työkalujen erinomaista suorituskykyä voidaan esitellä. Kiinnitä huomiota siihen, että hallitset tämän esittelylehtisen sisältämät tiedot ja noudatat siinä annettuja neuvoja ja ohjeita. Näin voit turvallisesti käsitellä tätä työkalua ja saavuttaa parhaita mahdollisia tuloksia omalla solo by AL-KO pensas-leikkurillasi.

VAROITUS!

Loukkaantumisvaaran välttämiseksi täytyy käyttäjän ennen pensasleikkurin käyttöä lukea tämä käyttöohje huolellisesti läpi. Valmistaja pidättää itsellään oikeuden suorittaa muutoksia teknisiin tietoihin ilman edelläkäyvää ilmoitusta.

Tekniset tiedot voivat poiketa toisistaan yksittäisissä maissa. Jos luovutat pensasleikkurin muille henkilöille, anna heille myös ehdottomasti mukaan tämä käyttöohje.

MÄÄRÄYSTENMUKAINEN KÄYTTÖ

Tämä pensasleikkuri on tarkoitettu ainoastaan pensaiden ja pensasaitojen tasaamiseen ja leikkaami-seen; sen käyttäminen muihin tarkoituksiin ei ole sallittua. Pensasleikkuria ei koskaan saa käyttää vääriin tarkoituksiin.

LAITTEESSA OLEVAT SYMBOLIT

Symbolit

Tutustu ennen tämän käyttöohjeen lukemista myös ehdottomasti seuraavien symbolien merkitykseen:

	VAROITUS/VAARA Polttoaine-öljysekoitus
	Lue käyttöohje, ymmärrä sen sisältö ja noudata sitä		Manuaalinen moottorin käynnistys
	Kielletty Hätä-seis
	Tupakointi kielletty! Ensiapu
	Avotulen käsittely kielletty! Kierrätys
	Käytä suojakäsineitä! PÄÄLLE/KÄYNNISTY
	Työalueella ei saa oleskella ketään ihmi-siä, eikä siellä saa olla eläimiä!		POIS/SEIS
	Käytä silmä- ja kuulosuojausta! CE-merkki

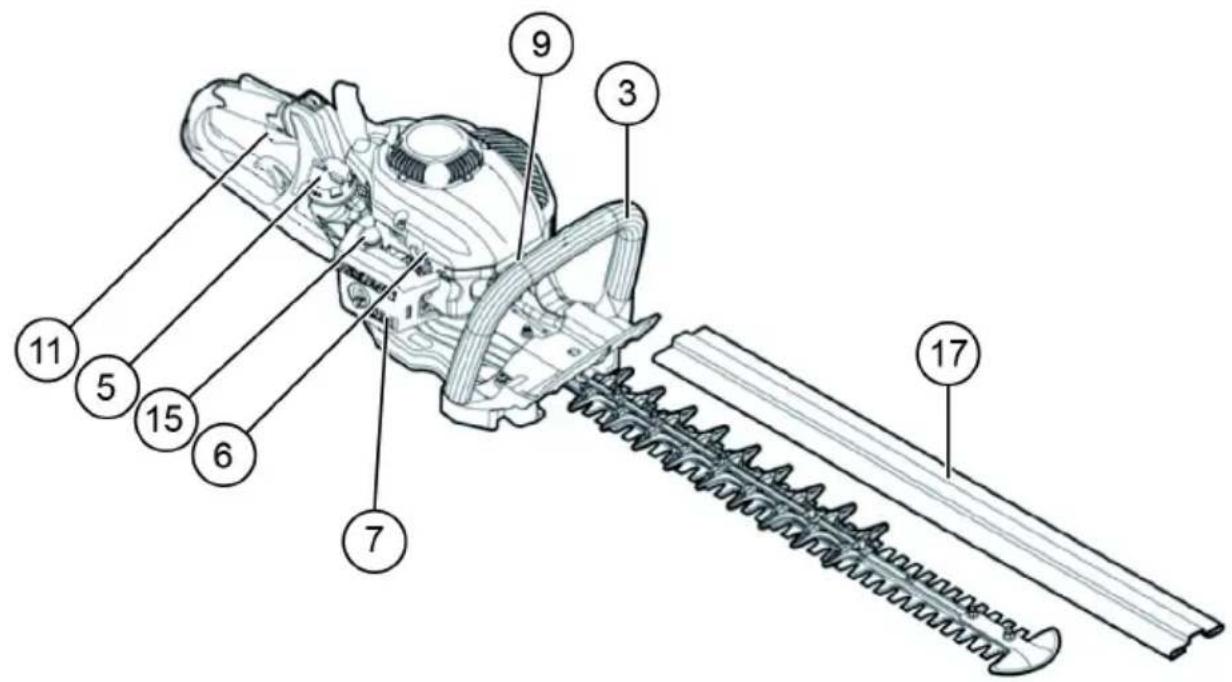

TUOTE

	RAKENNEOSIEN NI-MET		RAKENNEOSIEN NIMET RAKENNEOSIEN NIMET
1	Leikkuuterä 7 Kaasutin (ei esitetty ku-vassa)		13	Lukituksen avausvipu taka-kahva
2	Paikoillaan oleva terä-levy	8 ON/OFF-kytkin (päälle/pois)	14	Äänenvaimennin
3	Etukahva 9 Sytytystulppa 15 Sytytin
4	Vaijerikäynnistin 10 Lukituksen avausvipu 16 Polttoainesäiliö
5	Polttoainesäiliön kansi 11 Kaasuvipu 17 Leikkuuterän suojusRAKENNEOSIEN NI-MET		RAKENNEOSIEN NIMET RAKENNEOSIEN NIMET
6	Ryyppyvipu 12 Takakahva

TEKNISET TIEDOT

Malli		163-55Tuotenro: 127325	163-70Tuotenro: 127326
Mitat (P x L x K) [mm] 1140 x 500 x 240 1220 x 500 x 240
Paino [kg] 5,2 5,4
Tilavuus (polttoainesäiliö) [l] 0,4 0,4
Iskutilavuus [cm3] 22,2 22,2
Moottorin maksimiteho [kW] 0,68 0,68
Leikkuupituus [mm] 550 700
Tyhjäkäyntikierrosluku [min -1]		3100 ± 400 3100 ± 400
Kierroskulu kytkimen kytkeytymiseen [min -1]		4500	4500
Sytytystulppa		CDK CMR6A;TORCH CMR6A;NGK CMR6A;NHSP LD AL6RC	CDK CMR6A;TORCH CMR6A;NGK CMR6A;NHSP LD AL6RC
Kaasutintyyppi		Walbro WYC35	Walbro WYC35
Äänenpainetaso LpA [dB(A)]EN ISO 10517		95 K = 3	94,2 K = 3
Ääniteho LWA [dB(A)]EN ISO 10517		107 K = 3	104,3 K = 3
Tärinät	etukahva [m/s2]	2,12 2,12
	takakahva [m/s2]	2,91 2,91

TURVAOHJEET

Yleiset turvallisuussäännöt

TÄMÄ TYÖKALU VOI AIHEUTTAA VAKAVIA VAM-
MOJA! Lue kaikki ohjeet huolellisesti, jotta pystyt käsittelemään, valmistelemaan, hoitamaan ja huoltamaan työkalua sekä käynnistämään ja sammuttamaan sen. Tutustu työkalun käsittelyyn ja sen asianmukaiseen käyttöön. (1)
On suositeltavaa, että pensasleikkuria lainataan vain sellaisille henkilöille, joilla on kokemusta pensasleik-kurien käsittelystä.
Anna työkalun mukana aina myös käyttöohje.
■ Ensikertalaisten tulee pyytää kauppiaalta perusteelliset ohjeet, jotta he voivat huolellisesti tutustua pensas-leikkurin käsittelyyn.
Pensasleikkurin käyttö on kielletty lapsilta ja alle 18-vuotiailta nuorilta. Yli 16-vuotiaat henkilöt saavat käyttää työkalua harjoittelutarkoituksiin, mutta kuiten-kin vain koulutetun opastajan valvonnan alaisena.
Käytä pensasleikkuria noudattaen erittäin suurta varovaisuutta ja tarkkaavaisuutta.

Käytä pensasleikkuria vain silloin, kun olet terveessä fyysisessä kunnossa. Suorita kaikki työt rauhallisesti ja varovasti. Käyttäjä on vastuussa muiden ihmisten turvallisuudesta.
- Älä koskaan käytä pensasleikkuria, jos olet alkoholin ja/tai lääkkeiden vaikutuksen alaisena tai jos tunnet itsesi väsyneeksi tai sairaaksi. (2)
Käytä pensasleikkuria vain hyvissä valaistus- ja näkyvyysolosuhteissa. Kiinnitä kylmänä vuode-naikana huomiota liukkaisiin ja märkiin alueisiin, kuten jäätyneisiin tai lumen peittämiin pintoihin (liukastumisvaara). Huolehdi aina turvallisesta seisoma-asennosta.
Älä koskaan työskentele epävakaille tai alaspäin viettävillä seisomapinnoilla.
Älä koskaan käytä pensasleikkuria tikkailla seisten.
Älä koskaan kiipeä puihin leikataksesi pensasleikkurilla.
- Älä koskaan työkalulla työskennellessäsi liiku taaksepäin, jotta voit välttää kompastumisen ja hal- linnan menettämisen.
Sammuta aina moottori, ennen kuin puhdistat työkalua, huollat sitä tai vaihdat siihen osia.
Älä käytä työkalua, jos leikkuutyökalu on vaurioitunut tai erittäin kulunut.

Henkilökohtainen suojavarustus

Käytä tarkoituksenmukaista ja soveltuvaa vaatetusta, eli vaatteiden tulee olla ihonmyötäisiä ilman että ne estävät työtä. Korujen tai liian väljien vaatteiden käyttäminen, joka voi takertua pensaisiin, ryteikköihin tai työkaluun, ei ole sallittua.

Silmien, käsien ja jalkojen loukkaantumisen estämiseksi, mutta myöskin käyttäjän kuulon suojaamiseksi on pensasleikkurilla tehtävien töiden aikana käytettävä seuraavassa mainittua suojavarustusta/suojavaatetusta.

Käytä pensasleikkurilla tehtävien töiden aikana suojalaseja tai visiiriä, jotta voit välttää silmien loukkaantumiset. (3)

Käytä riittävää kuulosuojausta, jotta voit välttää kuulon vaurioitumisen (kupusuojaimet, tulppasuojaimet jne). (3)

Suosittelemme käyttäjälle ehdottomasti työhaalarien käyttämistä. (4)

Paksusta nahasta valmistetut erikoiskäsineet ovat osa vaadittavaa varustusta, ja niitä on ehdottomasti käytettävä pensasleikkurilla työskentelemisen aikana.(4)

Käytä pensasleikkurilla työskentelemisen aikana aina tukevia kenkiä, joissa on liukumaton pohja. Tällaiset kengät suojelevat loukkaantumisilta ja antavat tukevan asennon. (4)

Käyttöä koskevia turvaohjeita

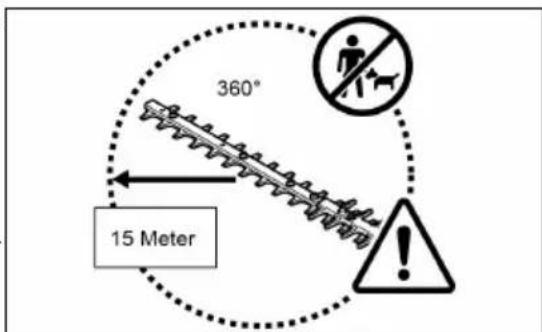

Huolehdi siitä, että 15 m työalueella (5) ei oleskele lapsia tai muita henkilöitä, ja kiinnitä myös huomiota työskentelyalueella mahdollisesti oleviin eläimiin.

Tarkasta pensasleikkurin käyttöturvallisuus ennen jokaista käyttöä.

Tarkasta, että kaasuvipu toimii asianmukaisesti. Varmista, että kaasuvipua voi liikuttaa tasaisesti ja kevyesti. Tarkasta, että kaasuvivun lukitus toimii asianmukaisesti. Varmista, että kahvat ovat puhtaita ja kui-via, sekä tarkasta myös ON/OFF-kytkimen asianmukainen toiminta. Pidä kahvat vapaina öljystä ja polttoaineesta.

Käynnistä pensasleikkuri ainoastaan käyttöohjeessa määrätyllä tavalla.

360° 15 Meter

(5)

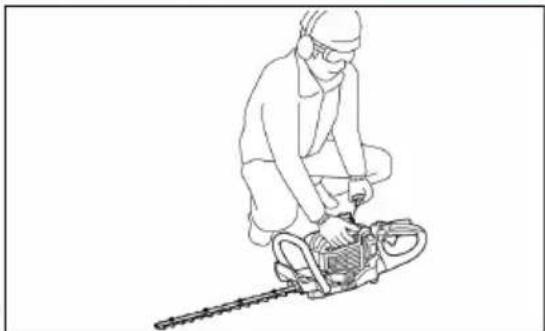

VAROITUS!

Älä käynnistä moottoria millään muulla tavalla (6) !

Käytä pensasleikkuria vain sen määritettyyn käyttötarkoitukseen.
Käynnistä pensasleikkurin moottori vain silloin, kun pensasleikkuri on täysin kokoonpantu. Pensasleikkurin käyttö on sallittua vain silloin, kun kaikki pensasleikkurin käyttöön määritetyt lisävarusteet on kiinnitetty paikoilleen!

Varmista ennen pensasleikkurin käynnistämistä, että terä ei kosketa mitään esineitä kuten esim. oksia, kiviä tms.
Sammuta moottori välittömästi, jos siinä ilmenee jotain ongelmia.
Pidä käytön aikana pensasleikkurista kiinni sekä etukahvasta, että myös takakahvasta asettamalla sormesi kahvojen ympärille. Kiinnitä huomiota siihen, että kahvat ovat vapaita kosteudesta, öljystä ja voiteluaineesta.
■ Huolehdi aina siitä, että sinulla on turvallinen ja tasapainoinen seisoma-asento.
Tätä työkalua saa käyttää vain ulkoilmassa.
Kiinnitä aina huomiota työskentely-ympäristöösi ja ole valmistautunut mahdollisiin vaaratilanteisiin, joita et mahdollisesti huomaa moottorin kehittämän melutason johdosta.
Käytä pensasleikkuria aina siten, että et joudu hengittämään pakokaasuja. Älä koskaan käytä moottoria suljetuissa tiloissa (tukehtumisen ja kaasumyrkytyksen vaara). Hiilimonoksidi on hajuton kaasu. Huolehdi siitä, että riittävä ilmanvaihto on aina varmistettu.
Sammuta moottori, kun pidät tauon tai kun jätät pensasleikkurin ilman valvontaa. Aseta pensas-leikkuri johonkin turvalliseen paikkaan ja turvalliseen asentoon, jossa muiden ihmisten vaarantu-minen tai herkästi palavien aineiden syttyminen ja työkalun vauriot ovat poissuljettuja.
- Älä koskaan aseta kuumaa pensasleikkuria kuivaan heinikkoon tai muuten herkästi palavien materiaalien päälle.
Pidä moottori ja äänenvaimennin aina vapaana leikkuujätteistä, lehdistä ja liiallisesta voiteluaineesta, jotta voit välttää tulipalon vaaran.
Älä koskaan käytä moottoria, jos pakoputken äänenvaimennin on vaurioitunut.
■ Sammuta moottori ennen kuljetusta. (7)
Sammuta moottori ennen seuraavia toimenpiteitä:

- jonkin tukkeutuman poisto

- tarkastukset, huoltotyöt tai muut työkalulle suoritettavat työt

Aseta pensasleikkuri kuljetuksen ajaksi ajoneuvoon sellaiseen turvalliseen asentoon, missä polttoaineen ulosvaluminen on estetty.
Varmista ennen pensasleikkurin kuljetusta, että polt- toainesäiliö on täysin tyhjennetty, jotta polttoaineen ulosvaluminen on estetty.
Vedä terälevyn suojus aina päälle ennen kuljetusta tai varastointia.
Tarkasta, onko työskentelyalueella sellaisia johtoja, köysiä, lasia tai muita vieraita esineitä, jotka voivat jou-tua kosketuksiin terälevyn kanssa, ennen kuin aloitat pensasleikkurin käytön.
Sähköisku: Kiinnitä ehdottomasti huomiota kaikenlaisiin sähköjohtoihin ja sähköaitoihin. Tarkasta koko työskentelyalue ennen leikkaamista sähköjohtojen ja sähkökaapeleiden varalta.
→ Tauko
→ Kuljetus
→ Tankkaus
→ Huolto

Vältä moottorin käynnistämisen ja käytön aikana ehdottomasti kaikkia kosketuksia terälevyyn.

Käytön aikana täytyy kaikkien työkalun mukana toimitettujen suojalaitteiden, kuten esimerkiksi suojuksien, olla asianmukaisesti työkaluun kiinnitettyinä.

Poista hiekka, kivet, naulat, johdot tms työskentelyalueelta. Vieraat esineet voivat vaurioittaa leikkuuteriä.

Leikkaa ennen pensasaidan leikkausta 8 mm tai sen yli menevät oksat pois oksasaksilla.

Varmista ennen leikkaamisen aloittamista, että leikkuuterät ovat saavuttaneet täyden työskentely-nopeuden.

Kaasukahvan vapauttamisen jälkeen kuluu hetki aikaa, ennen kuin leikkuuterät pysähtyvät.

- Älä käytä pensasleikkuria korkealla tyhjäkäyntikierrosluvulla. Liian korkeaksi säädetyllä tyhjäkäyntikierrosluvulla et enää voi säädellä leikkuuterien nopeutta käyttämällä kaasukahvaa.

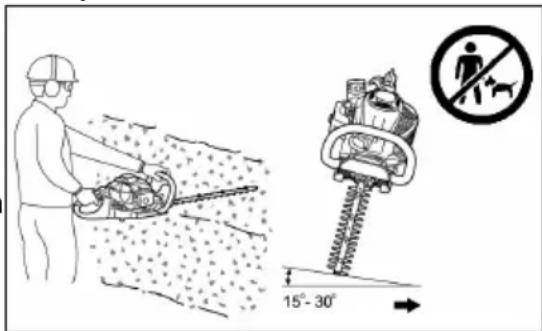

Pidä leikatessasi pensasleikkurista siten kiinni, että terä muodostaa 15° - 30° kulman suhteessa leikkuulinjaan.

- Ole erityisen varovainen leikatessasi pensaita verk- koaitojen läheisyydessä.

Kiinnitä huomiota siihen, että leikkuuterä ei kosketa mitään kovia esineitä kuten verkkoaitoja, kiviä tai maan pintaa. Jos leikkuuterä koskettaa tällaisiin esineisiin, se voi haljeta, revetä tai irrota.

Jos leikkuuterä osuu kiviin tai muihin koviin esineisiin, sammuta moottori välittömästi ja tarkasta, onko terä vaurioitunut. Vaihda vaurioitunut leikkuuterä ennen töiden jatkamista.

Pidä säännöllisesti taukoja. solo by AL-KO suosittelee 10 - 20 minuutin tauon pitämistä 50 minuutin leikkuutöiden jälkeen.

Yritä aina käyttää pensasleikkuria siten, että aiheutat mahdollisimman vähän melu- ja saastehaittoja ympäristölle. Tarkasta erityisesti kaasuttimen oikea säätö ja noudata esimääriteltyä sekoitussuhdetta polttonesteen ja öljyn välillä.

Älä koskaan yritä poistaa juuttunutta materiaalia leikkuuterien liikkuessa. Kytke työkalu pois päältä, aseta se maahan ja poista vasta sen jälkeen tällaiset materiaalit.

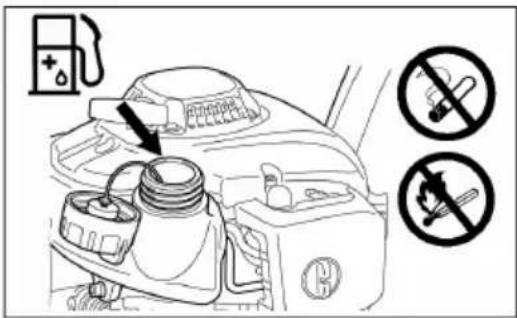

Tankkaus

Sammuta moottori ennen tankkausta (7), pidä riittävä etäisyys avotuleen (8) äläkä tupakoi.

- Älä koskaan tankkaa työkalua moottorin käydessä tai sen ollessa kuuma.

Vältä ihokosketusta mineraaliöljytuotteisiin. Älä hengitä sisään polttoainehöyryjä. Käytä tankatessasi aina suojakäsineitä. Vaihda ja puhdista suojavaatetus säännöllisesti.

Varmista maapohjan saastumisen välttämiseksi (ympäristönsuojelu) se, että yhtään polttoainetta tai öljyä ei pääse valumaan maapohjaan. Pyyhi ylivalunut polttoaine heti pois pensasleikkurista. Anna niiden tekstiilien kuivaa hyvin tuuletetussa paikassa, joilla olet pyyhkinyt pois polttoainetta, ennen kuin hävität nämä tekstiilit. Muussa tapauksessa voi seurauksena olla itsestään syttyminen.

Pidä huolta siitä, että vaatetuksesi ei joudu kosketuksiin polttoaineen kanssa. Jos polttoainetta on päässyt vaatteisiisi, vaihda ne välittömästi (vaara!).

Tarkasta säännöllisesti, että polttoainesäiliön kansi on asianmukaisesti paikoillaan.

Kierrä säiliön kansi asianmukaisesti kiinni. Poistu vähintään 3 m päähän tankkauspaikalta, ennen kuin käynnistät moottorin. (9)

Älä koskaan tankkaa työkalua suljetuissa tiloissa. Lattialle voi kerääntyä polttoainehöyryjä ja sen takia voi syntyä leimahdus tai jopa räjähdys.

Kuljeta ja säilytä polttoaineita ainoastaan niille tarkoitetuissa astioissa. Varmista, että lapset eivät pääse käsiksi varastoituun polttoaineeseen.

Puhdista säiliön kantta ympäröivä alue huolellisesti, jotta mitään likaa ei pääse tunkeutumaan sisään polt-toainesäiliöön.

Kierrä kansi irti ja täytä säiliö polttoaineella. Käytä suppiloa polttoaineen suodattamiseksi vastaavan suodatinpanoksen kanssa.

Kierrä säiliön kansi käsin takaisin kiinni.

Puhdista tankkauksen jälkeen kiertokannen ja säiliön ympäristö.

Pyyhi maahan valunut polttoaine ehdottomasti pois (palovaara!).

STOP

(7)

Polttoaine-öljysekoitus

Pensasleikkuria käyttää kaksitahtimooottori, jolla on korkea suoritustaso.

Tässä moottorissa käytetään polttoaineen ja kaksitahtiöljyn seosta. Moottori on tarkoitettu lyijyttömälle normaalibensiinille, jonka oktaaniluku on ROZ 91. Jos tätä polttoainetta ei ole saatavana, voit myös käyttää korkeampioktaanista polttoainetta. Moottori ei sen takia vaurioidu, mutta käyttötoi-minta saattaa kuitenkin heikentyä.

Samanlaisia ongelmia ilmenee, jos käytetään lyijypitoista polttoainetta. Jotta moottorin optimaalinen toiminta voidaan saavuttaa ja käyttäjän terveyttä ja ympäristöä suojella, tulee käyttää vain lyijytöntä polttoainetta!

Polttoaineeseen sekoitettava kaksitahtiöljy voitelee samalla moottoria. Moottori on tarkoitettu käytettäväksi kaksitahtiöljyllä solo by AL-KO sekoitussuhteen ollessa 40:1 (ympäristönsuojelu). Näin laihalla sekoitussuhteella voidaan varmistaa minimaaliset haitta-ainepäästöt ja samalla pitkä käyttöikä ja luotettavuus käytössä. Sekoitussuhdetta 40:1 (solo by AL-KO-kaksitahtiöljy) on ehdottomasti noudatettava, muussa tapauksessa ei pensasleikkurin luotettavaa toimintaa voida taata.

Oikea sekoitussuhde:

Kaasutinpolttoaine:

esimääritetty kaksitahtiöljy = 40 : 1 tai
jonkin muun valmistajan kaksitahtiöljy = 25 : 1 on suositeltavaa

Sekoita seoksen valmistamista varten sellaisessa hyväksytyssä astiassa, joka täyttää tai ylittää kaikki paikallisesti voimassaolevat määräykset, ensin koko öljyn määrä puoleen määrään tarvittavaa polttoainetta. Lisää sen jälkeen siihen loput polttoaineesta.
Sekoita seos hyvin, ennen kuin täytät sen pensasleikkurin tankkiin.
Älä lisää seokseen ilmoitettua enempää moottoriöljyä, jotta voit taata varman käytön. Muussa tapauksessa tuotetaan vain enemmän palojäämiä, ympäristö likaantuu niiden johdosta ja pakokaasukanava sekä äänenvaimennin tukkeutuvat. Tämän lisäksi polttoaineen kulutus kasvaa ja teho laskee.

Mineraaliöljytuotteiden käsittely

Polttoaineiden käsittelyssä on noudatettava erittäin suurta varovaisuutta. Polttoaineissa voi olla liuotinaineiden tapaisia sisältöaineita. Tankkaa työkalu ainoastaan jossain hyvin tuuletetussa paikassa ulkoilmassa. Älä hengitä polttoainehöyryjä sisään, ja vältä polttonesteiden ja öljyjen kaikkea kosketusta ihoon.

Jos iho joutuu pitemmän ajan toistuvasti kosketuksiin tällaisten aineiden kanssa, se kuivuu.

Tästä voi olla seurauksena erilaisia ihosairauksia. Sen lisäksi on esiintynyt allergisia reaktioita.

Jos öljyä, polttoainetta tms joutuu silmiin, seurauksena voi olla silmä-ärsytyksiä.

Kun öljyä, polttoainetta tms on joutunut silmiin, huuhtele silmä tai silmät heti puhtaalla vedellä. Jos silmä-ärsytykset jatkuvat, ota heti yhteyttä lääkäriin!

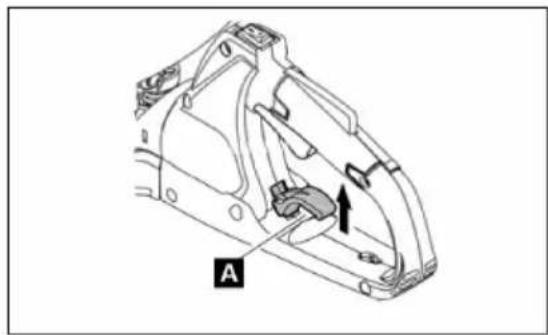

Takakahvan kulman säätö

Takakahvaa voi kääntää enintään 90° vasemmalle tai oikealle ja lukita.

Näin muutat kulmaa:

1 Vedä lukituksen vapautusvivusta (19A)kahvan lukituk- sen avaamiseksi.
2 Käännä kahva haluttuun kulmaan välillä 0° ja 90°.
3 Varmista, että lukituksen avausvipu (19A) on palautunut alkuperäiseen asentoonsa ja kahvan lukitus on lukkiutunut.

Älä käytä kaasuvipua, kun kahvan lukitus on avattu. Älä avaa kahvan lukitusta leikkuutöiden aikana.

Työkalun käynnistäminen

Siirry vähintään 3 m päähän tankkauspaikalta.
Aseta pensasleikkuri puhtaalle alustalle.
Kiinnitä huomiota siihen, että leikkuuterä ei joudu kosketuksiin maan pinnan tai joidenkin muiden esineiden kanssa.

Kun moottori on kylmä tai ollut yli 5 minuuttia sammutettuna, sekä tankkauksen jälkeen.

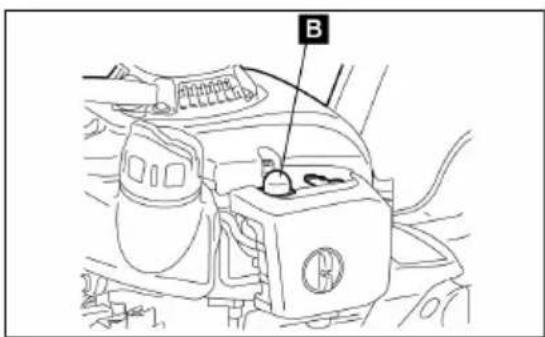

2 Paina useita kertoja (7 - 10 kertaa) kevyesti käynnistyspumppua (15B), kunnes siihen tulee polttonestettä.

B

(15)

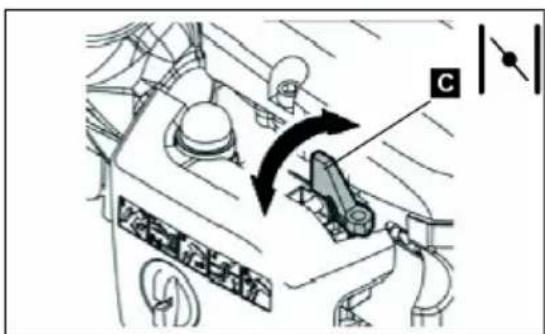

3 Vie ryyppyvipu (16C) asentoon |

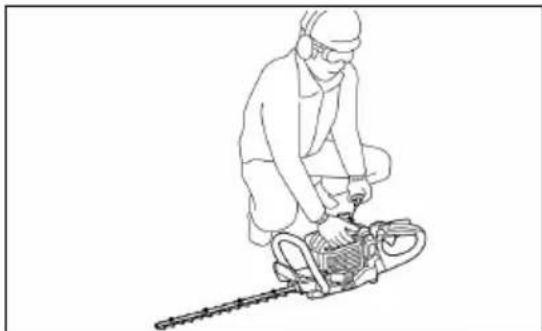

4 Pidä työkalua lujalla otteella alaspäin, jotta et menetä sen hallintaa käynnistäessäsi moottorin vaijerivedon avulla. Jos et noudata tätä, seurauksena voi olla kaatuminen tai terälevyn kanssa kosketuksiin joutuminen ja siitä aiheutuneet vakavat vammat, esinevahingot ja/tai työkalun vauriot.

5 Vedä käynnistyskahvasta hitaasti n. 10 - 15 cm, kunnes tunnet vastuksen.

6 Vedä käynnistyskahvasta voimakkaasti. Tässä tunnet vastuksen, ja moottori käynnistyy.

7 Anna moottorin käydä n. minuutin ajan sopivalla kierrosluvulla, ennen kuin siirryt täyskaasulle.

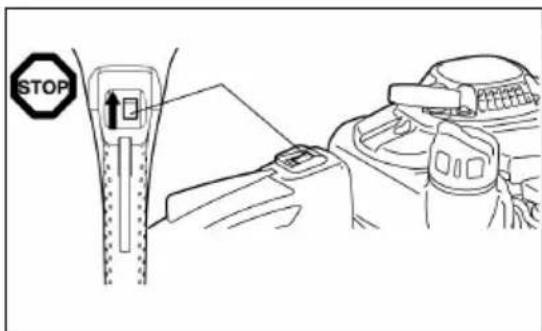

Työkalun pysäyttäminen

1 Vapauta kaasuvipu kokonaan.

2 Aseta ON/OFF-kytkin asentoon "O" (OFF). Moottorin kierrosluku vähenee ja se pysähtyy.

STOP

(7)

HUOLTO JA HOITO

Huelto-ohjeet

Ota huomioon ympäristö ja naapurit. Yritä aina käyttää pensasleikkuria aiheuttaen mahdollisimman vähän melu- ja saastehaittoja ympäristölle. Tarkasta ennen kaikkea, että kaasutin on asianmukaisesti säädetty.

Puhdista pensasleikkuri säännöllisesti ja tarkasta, ovatko ruuvit ja mutterit tiukasti kiristetyt.

Älä koskaan huolla tai säilytä pensasleikkuria avotulen, kipinöiden tms läheisyydessä, seurauksena on tulipalon vaara!

Sammuta moottori ja irrota sytytystulpan pistoke, ennen kuin puhdistat/vaihdat/teroitat tai suoritat mitään muita huoltotöitä terälevylle.

Säilytä pensasleikkuria hyvin tuuletetussa tilassa. Säilytyspaikan täytyy olla tarpeeksi korkealla tai lukittavissa, jotta lapset eivät pääse käsiksi pensasleikkuriin.

Suorita työkalulle vain sellaisia korjauksia, joihin sinulla on tarvittava pätevyys.

Älä koskaan suorista tai hitsaa vaurioituneita leikkuutyökaluja.

Tarkasta moottorin ollessa sammutettuna säännöllisesti terälevyn mahdolliset vauriot.

Kiinnitä huomiota siihen, että leikkuutyökalut ovat aina asianmukaisesti teroitetut.

Terät ovat teräviä; käytä sen takia teriä käsitellessäsi ja teriä teroittaessasi aina suojakäsineitä.

HUOMIO!

Noudata kaikkia vastaavien ammattialajärjestöjen ja viranomaisten määräämiä ja vakuutusyhtiöiden suosittelemia tapaturmantorjuntaa koskevia toimenpiteitä!

Älä tee pensasleikkuriin mitään teknisiä muutoksia, koska sillä vaarannat oman turvallisuutesi!

Käyttäjä saa suorittaa ainoastaan tässä käyttöohjeessa kuvatut huolto- ja korjaustyöt. Kaikki muut työt on annettava valtuutetun huoltohenkilökunnan suoritettaviksi.

Käytä ainoastaan alkuperäisvaraosia ja alkuperäislisävarusteosia, jotka olet hankkinut solo by AL-KO valtuuttaman huoltokeskuksen kautta.

Hyväksymättömien lisävarusteosien ja työkalujen käyttäminen johtaa lisääntyneeseen onnettomuus- ja loukkaantumisvaaraan. Niistä henkilö- ja/tai esinevahingoista, jotka ovat aiheutuneet käytettäessä hyväksymättömiä varaosia ja/tai lisävarusteosia, ei solo by AL-KO vastaa.

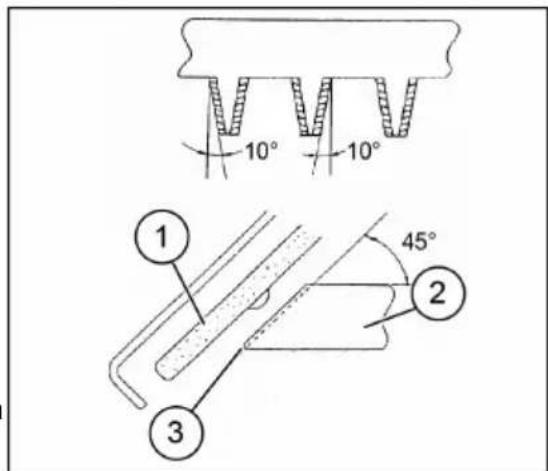

Terien teroitus

Kun terät ovat tylsistyneet, eivätkä enää leikkaa hyvin, te-roita ne kuvassa varjostettuina esitetyistä terien kohdista. (20-3). Älä hio kosketuspintoja (liukupintoja) ylemmissä ja alemmissa terissä.

(20-1) Tasohiomakone

(20-2) Terien halkaisija

Sammuta moottori, irrota sytytystulpan pistoke ja var-mista, että terälevy ja terät on varmistettu, ennen kuin alat hioa teriä.

Käytä käsineitä, suojalaseja jne.

Älä hio pois liikaa materiaalia. Siten poistat karkais- tut kerrokset, ja terät tylsyvät käytössä taas erittäin nopeasti.

10° 10° 45° 1 2 3

(20)

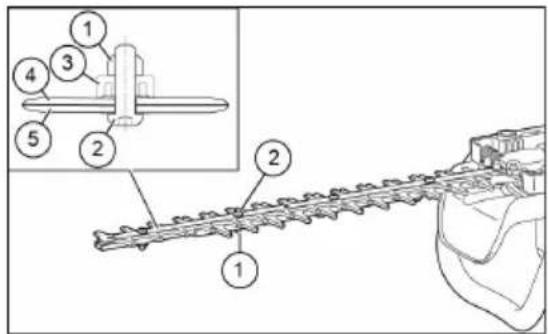

Ylempien ja alempien terien välisen etäisyyden jälkisäätö

Hio ylemmät/alemmat terät. Jos puhdas leikkaus ei onnistu, vaikka terät ovat riittävän terävät, jälkisäädä terien välistä etäisyyttä seuraavalla tavalla:

1 Avaa ruuvit, jotta voit poistaa terälevyn työkalusta.

2 Avaa lenkki- tai kita-avaimen avulla mutteri (21-1).

3 Kiristä kuusioavaimen avulla pitoruuvia (21-2) hieman, kunnes tunnet vastuksen, ja löysää sitten pitoruuvia jälleen neljänneskierroksen.

4 Pidä pitoruuvista (21-2) kiinni ja kiristä mutteri (21-1).

5 Sivele terien kosketuspinnoille hieman öljyä.

6 Käynnistä moottori ja käytä sitä minuutin ajan kaasuttamalla ja vapauttamalla kaasua jatkuvasti.

7 Määritä aika, jonka terät tarvitsevat kaasuvivun vapauttamisen jälkeen pysähtymiseen. Jos tämä kestää kaksi sekuntia tai kauemmin, sammuta moottori ja toista vaiheet 2 - 7.

8 Sammuta moottori ja kosketa terien pintaa. Jos terät eivät ole liian kuumat kosketettaviksi, niin säätö on kunnossa. Jos terät ovat liian kuumat kosketettaviksi, löysää pitoruuvia (2) hieman ja toista vaiheet 6 - 8.

9 Kiinnitä terälevy takaisin ruuvien avulla työkaluun.

Sammuta moottori ja kiinnitä huomiota siihen, että leikkuuterät ovat täysin pysähtyneet, ennen kuin suoritat säätöjä.

Terissä on lähellä ruuvia (21-2) rakoja. Jos nämä raot ovat pölyn tukkimia, puhdista raot.

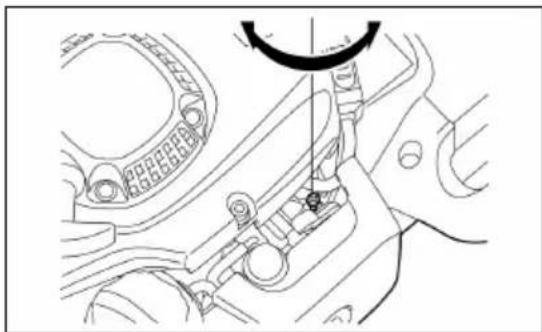

Tyhjäkäyntikierrosluvun tarkastus ja säätö

Kun moottori on tyhjäkäynnillä, leikkuuterien tulee olla py- sähdyksissä.

Tyhjäkäyntikierrosluvun tulee olla säädettynä arvoon 3100 min-1 (r/min).
Säädä tyhjäkäyntikierroslukua tyhjäkäyntiruuvin avulla (kun moottori on tyhjäkäynnillä, leikkuuterien tu-lee olla pysähdyksissä).

– Jos terät liikkuvat tyhjäkäynnillä, käännä tyhjäkäyntiruuvia vastapäivään vähentääksesi tyhjäkäyntikierroslukua.
– Jos moottori sammuu tyhjäkäynnillä, käännä tyhjäkäyntiruuvia myötäpäivään lisätäksesi tyhjäkäyntikierroslukua.

Jos leikkuuterät liikkuvat tyhjäkäynnillä edelleen myös tyhjäkäyntikierrosluvun säädön jälkeen, ota yhteyttä valtuutettuun huoltokeskukseen.

• Kytkimen tulee kytkeytyä aikaisintaan kierrosluvulla 4000 min-1 (r/min).
  – Tarkasta ON/OFF-kytkimen, käsikahvan lukituk-sen vapautusvivun ja kaasuvivun asianmukainen toiminta.

Ilmansuodattimen puhdistus

VAARA!

Avotuli on ehdottomasti kielletty!

Tarkasta ja puhdista ilmansuodatin päivittäin tai viimeistään 15 käyttötunnin jälkeen.

Käännä ryyppyvipu täysin kiinni ja pidä kaasutin va-paana pölystä ja liasta.

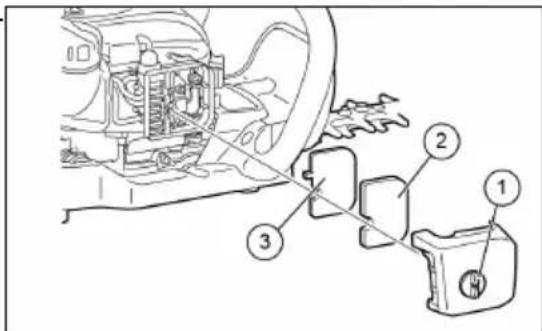

Avaa pitoruuvi (23-1).
Poista ilmansuodatin vetämällä ilmansuodattimen kansi sen takaosasta eteenpäin.
Jos kiinnitysosa (sieni) (23-2) on öljystä likaantunut, purista se voimakkaasti puhtaaksi.
Jos likaantuminen on voimakasta:

• Poista kiinnitysosa (sieni) (23-2), upota se lämpimään veteen tai laimennettuun neutraaliin puhdistusaineeseen, ja anna kiinnitysosan sen jälkeen täysin kuivua.
• Puhdista kiinnitysosa (huopa) (23-3) bensiinillä ja anna kiinnitysosan perusteellisesti kuivua.
  Anna kiinnitysosien täysin kuivua, ennen kuin asennat ilmansuodattimen takaisin paikoilleen. Jos kiinnitysosat eivät ole riittävän kuivia, seurauksena voi olla vaikeuksia moottorin käynnistämisessä.
  Pyyhi ilmansuodattimeen tarttunut öljy pois puhdistuslapun avulla.
  Kiinnitä välittömästi puhdistuksen jälkeen ilmansuodattimen kansi takaisin paikoilleen ja varmista kansi pitoruuvilla (23-1).

Tärkeitä asioita ilmansuodatinpanosten käsittelystä

Puhdista panokset useita kertoja päivässä, jos niihin on tarttunut paljon pölyä.
Jos käyttöä jatketaan öljystä likaantuneilla panoksilla, öljyä voi valua ilmansuodattimesta ja aiheuttaa öljysaastumia.

Sytytystulpan tarkastus

Tarkasta ja puhdista sytytystulppa viimeistään 50 käyttö- tunnin jälkeen.

Käytä sytytystulpan ulos- ja sisäänkiertämiseen ainoastaan mukanatoimitettua yleisruuviavainta.

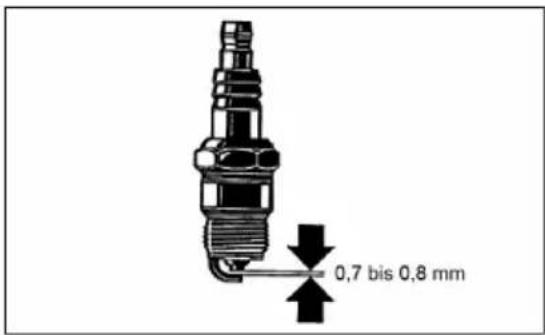

Sytytystulpan elektrodien väli tulee olla 0,7 - 0,8 mm. Jos väli on liian pieni tai liian suuri, korjaa sitä. Jos sytytystulppa on nokeentunut tai likaantunut, puhdista se huolellisesti tai vaihda se uuteen sytytystulppaan. Käytä ainoastaan tarkalleen saman tyypin varasytytystulppia.

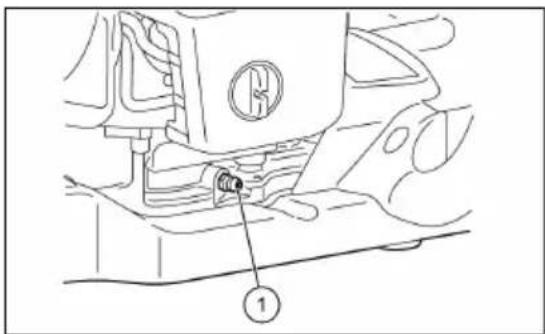

Paina aina 50 käyttötunnin jälkeen voitelurasvaa sisään voitelunippaan. (26-1).

Noudata ehdottomasti esimääritettyjä voiteluvälejä ja voiteluainemääriä.
Muuten työkalu voi vaurioitua puutteellisen voitelun takia.

Polttoainesuodattimen puhdistus

(imupää polttoainesäiliössä)

VAROITUS!

Avotuli on ehdottomasti kielletty!

Tarkasta ja puhdista polttoainesuodatin kerran kuukaudessa tai viimeistään 50 käyttötunnin jälkeen.

Kaasuttimen tarvitsema polttoaine suodatetaan hienosuodattimen (27-1) kautta imupäässä.

Tarkasta hienosuodatin säännöllisesti silmämääräisesti.

Avaa hienosuodattimen (27-1) tarkastamiseksi säiliön kansi ja vedä vaijerikoukulla imupää säiliön aukon kautta. Jos hienosuodatin (27-1) on kovettunut, likaantunut tai tukkeutunut, vaihda hienosuodatin (27-1) uuteen.

Vaihda hienosuodatin (27-1) vähintään 3 kuukauden välein, jotta riittävä polttoaineen syöttö kaasuttimeen on varmistettu. Liian vähäinen polttoaineen syöttö johtaa moottorin käynnistysvaikeuksiin ja maksimikierrosluvun alenemiseen.

Polttonesteputken vaihto

VAROITUS!

Avotuli on ehdottomasti kielletty!

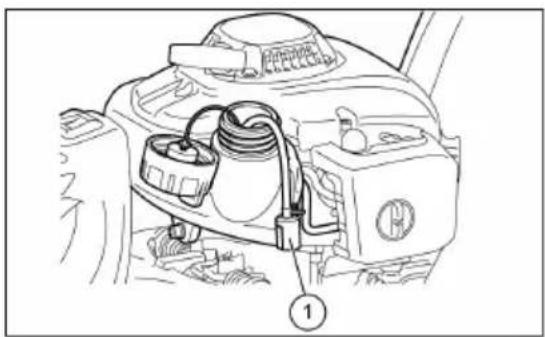

Tarkasta ja puhdista polttonesteputki (28-1) päivittäin tai viimeistään 10 käyttötunnin jälkeen.

Vaihda polttonesteputki (28-1) 200 käyttötunnin jälkeen tai käyttöajasta riippumatta viimeistään kerran vuodessa. Muuten voi syttyä tulipalo ulosvaluvan polttoaineen johdosta.

Jos huomaat ulosvaluava polttoainetta, vaihda polt- toaineputki (28-1) välittömästi.

Säiliön kannen vaihto

Jos säiliön kannessa (28-2) on särö tai vaurio vaihda kansi.
Säiliön kannessa ilmenee ajan myötä kulumista. Vaihda säiliön kansi aina kahden-kolmen vuoden välein.

Jos sellaisia huoltotöitä tai säätöjä täytyy suorittaa, joita tässä käyttöohjeessa ei ole selitetty, on otettava yhteyttä valtuutettuun solo by AL-KO huoltokeskukseen.

Päivittäiset tarkastukset ja huoltotyöt

Suorita seuraavat huoltotyöt säännöllisesti, jotta voit varmistaa tämän työkalun pitkän käyttöiän ja välttää työkalulle aiheutuvat vauriot.

Ennen käyttöä:

Tarkasta, onko työkalussa löystyneitä ruuveja tai puuttuvia osia. Kiinnitä erityisesti huomiota siihen, että leikkuuterien ruuvit on tiukasti kiristetty.
Tarkasta, että jäähdytysilman aukot ja sylinterilamellit eivät ole tukkeutuneet. Puhdista ne tarvittaessa.
Puhdista polttoainesäiliö ja tarkasta se mahdollisten vuotojen ja vieraiden esineiden varalta.

Käytön jälkeen:

Puhdista pensasleikkuri ulkopuolelta ja tarkasta, onko siinä mitään vaurioita.
Puhdista ilmansuodatin. Jos työskentelet erittäin pölyisissä olosuhteissa, puhdista suodatin useita kertoja päivässä.
Tarkasta leikkuuterät mahdollisten vaurioiden varalta ja varmista, että terät on asianmukaisesti asennettu.

Huoltokaavio

keen	- Kaasuvipu Tarkasta asianmukainen toimintaAina tankkauksen jäl-
	- ON/OFF-kytkin Tarkasta asianmukainen toiminta
Aina ennen käyttöä	- Moottori Tarkasta silmämääräisesti mahdolliset vauriot ja tiukka kiinnitys
	- Ruuvit ja mutterit Tarkasta yleinen kunto ja turvallisuus
	- Ilmansuodatin Puhdista
	- Jäähdytysilmakanava Puhdista
	- Leikkuutyökalu Tarkasta mandolliset vauriot ja terävyys
	- Tyhjäkäyntikierrosluku Tarkasta (leikkuutyökalu ei saa liikkua)
	- Polttoainesäiliö Tarkasta ja puhdista
Aina 50 tunnin välein	- Vaihdekotelo
	- Sytytystulppa
Kerran vuodessa	- Polttoaineputki
Kahden vuoden välein	- Tankin korkki
Ennen pitempiaikaista varastointia	- Polttoainesäiliö Tyhjennä ja puhdista
	- Kaasutin
	- Imupää

OHJEITA HÄIRIÖIHIN

Ongelma Järjestelmä Tarkkailu Syy
Moottori ei käynnisty tai on käynnistysvaikeuk-sia	Sytytysjärjestelmä	Sytytyskipinä on Polttoainesyötön tai tiivistysjärjestelmän vika, mekaaninen vika
		Ei sytytyskipinää ON/OFF-kytkintä painettu,vika tai oikosulku johdotuk-sessa, sytytystulppa tai sy-tytystulpan pistoke viallinen,sytytysmoduuli viallinen
	Polttoainesyöttö Polttoainesäiliö täytetty Ryyppy ei oikeassa asen-nossa, kaasutin viallinen,imupää (polttonestesuodatin)likaantunut, polttonesteputkivääntynyt tai katkennut
	Tiiviste	Moottorin sisäpuolella Sylinterin pohjatiiviste vial-linen, kampiakselitiivisteetvaurioituneet, sylinteri taimännänrenkaat viallisia
		Moottorin ulkopuolella Sytytystulpan tiiviste ei olekunnossa
	Mekaaninen vika	Käynnistin ei tartu Murtunut käynnistinjousi,murtuneita osia moottorin si-säpuolella
Käynnistysongelmia lämpimänä		Säiliö täytetty, sytytyskipinäon	Kaasutin likaantunut
Moottori käynnistyy,mutta sammuu taas uudelleen	Polttoainesyöttö Säiliö täytetty		Tyhjäkäyntikierroslukua eiole oikein säädetty, imupäätai kaasutin likaantunut
			Ongelma polttoainesäiliöntuuletusaukossa, polttoa-ineen syöttöputkessa katkos,kaapeli tai ON/OFF-kytkin vi-allinen
Ongelma Järjestelmä Tarkkailu Syy
Riittämätön teho Mahdollisesti useat järjes- telmät häiriintyneet sama- naikaisesti	Moottori tyhjäkäynnillä llmansuodatin likaantunut, kaasutin likaantunut, äänen- vaimennin tukossa, poistoka- nava sylinterissä tukossa

SÄILYTYS

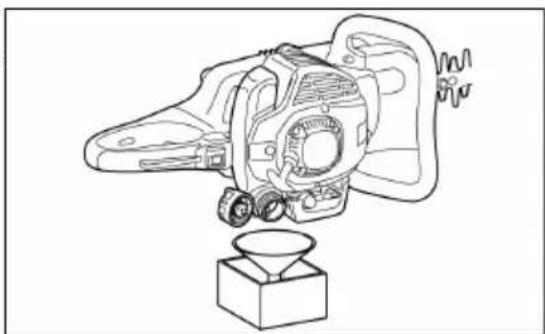

Jos haluat varastoida työkalun pitemmäksi ajaksi, valuta polttoaine täysin ulos säiliöstä ja kaasuttimesta seuraavassa kuvatulla tavalla: Tyhjennä polttoainesäiliö täysin.
Kierrä sytytystulppa irti ja tiputa muutamia pisaroita öljyä sytytystulpan aukkoon. Vedä sen jälkeen hitaasti käynnistinvaijerista, jotta koko sylinterin sisäpuoli peittyy öljykalvoon, ja kierrä sytytystulppa takaisin paikoilleen.

Poista pöly ja lika leikkuuteristä ja työkalusta ulkopuolelta, pyyhi terät ja työkalu öljyisellä kankaalla ja säilytä työkalua mahdollisimman kuivassa paikassa.

ENSIAPU

Varmista onnettomuuden sattumisen varalta, että työpai- kan läheisyydessä on asianmukaisesti varustettu ensiapulaukku, joka vastaa normia DIN 13164.

Korvaa välittömästi kaikki ensiapulaukusta otetut materiaalit uusilla materiaaleilla.

Ilmoita seuraavat tiedot, kun tarvitset apua:

– onnettomuuden tapahtumapaikka
- mitä on tapahtunut
- loukkaantuneiden määrä
- loukkaantumisten vakavuus - oma nimesi

Täten vakuutamme, että tämä tuote vastaa meidän markkinoille tuomassamme versiossa harmonisoituja EU-direktiivejä, EU:n turvallisuus- ja terveysvaatimuksia sekä tuotekohtaisia standardeja.

Tuote Valmistaja Valtuutettu

Bensiinikäyttöinen pensasleikkuri	AL-KO Geräte GmbH	Andreas Hedrich
	Ichenhauser Str. 14	Ichenhauser Str. 14
Sarjanumero	89359 Kötz	89359 Kötz
G2442445	DEUTSCHLAND	DEUTSCHLAND

Tyyppi EU-direktiivit Harmonisoidut normit

163-55	2006/42/EG	EN ISO 10517
163-70	2000/14/EG	EN ISO 14982
	2014/30/EU	EN ISO 22867
		EN ISO 22868

Äänitehotaso Vaatimustenmukaisuuden

	arviointi
mitattu/taattu	2000/14/EG
163-55	Liite V	Moffay Harjoth
104,3 dB(A) / 107 dB(A)
163-70		Managing Director
104,3 dB(A) / 107 dB(A)
