| Produkttyp | Kabellose Heckenschere |
| Marke | Kress |
| Modell | KG806E.9 |
| Stromversorgung | Lithium-Ionen-Akku 20 V (max), 18 V Nennspannung |
| Empfohlener Akku | KAB02 (2,0 Ah) |
| Empfohlenes Ladegerät | KAC02 (2,0 A) |
| Leerlaufdrehzahl | 1150 U/min |
| Schnittbreite (Grasschere) | 10 cm |
| Schnittlänge (Strauchmesser) | 12/20 cm |
| Gewicht des nackten Geräts | 1,11 kg |
| Schalldruckpegel (LpA) | 69,5 dB(A) (K=3 dB(A)) |
| Schallleistungspegel (LwA) | 82 dB(A) (K=3 dB(A)) |
| Vibrationen (ah) | < 3,6 m/s² (K=1,5 m/s²) |
| Hauptfunktionen | Heckenschneiden, Rasenschneiden, Unkrautentfernung, Teleskopstange |
| Teleskopstange | Ja, höhenverstellbar (2 Positionen: 25 mm und 43 mm) |
| Austauschbare Messer | Ja, werkzeuglos (Entriegelungsknopf) |
| Sicherheitsvorrichtungen | Schaltersperre, Messerschutz, Sicherheitsstopp |
| Wartung | Messer nach jedem Gebrauch reinigen, regelmäßig schmieren, Akku vor Wartung entfernen |
| Umweltschutz | Nicht mit dem Hausmüll entsorgen, in einem speziellen Zentrum recyceln |
Häufig gestellte Fragen - KG806E.9 KRESS
Benutzerfragen zu KG806E.9 KRESS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Heckenscheren kostenlos im PDF-Format! Finden Sie Ihr Handbuch KG806E.9 - KRESS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KG806E.9 von der Marke KRESS.
BEDIENUNGSANLEITUNG KG806E.9 KRESS

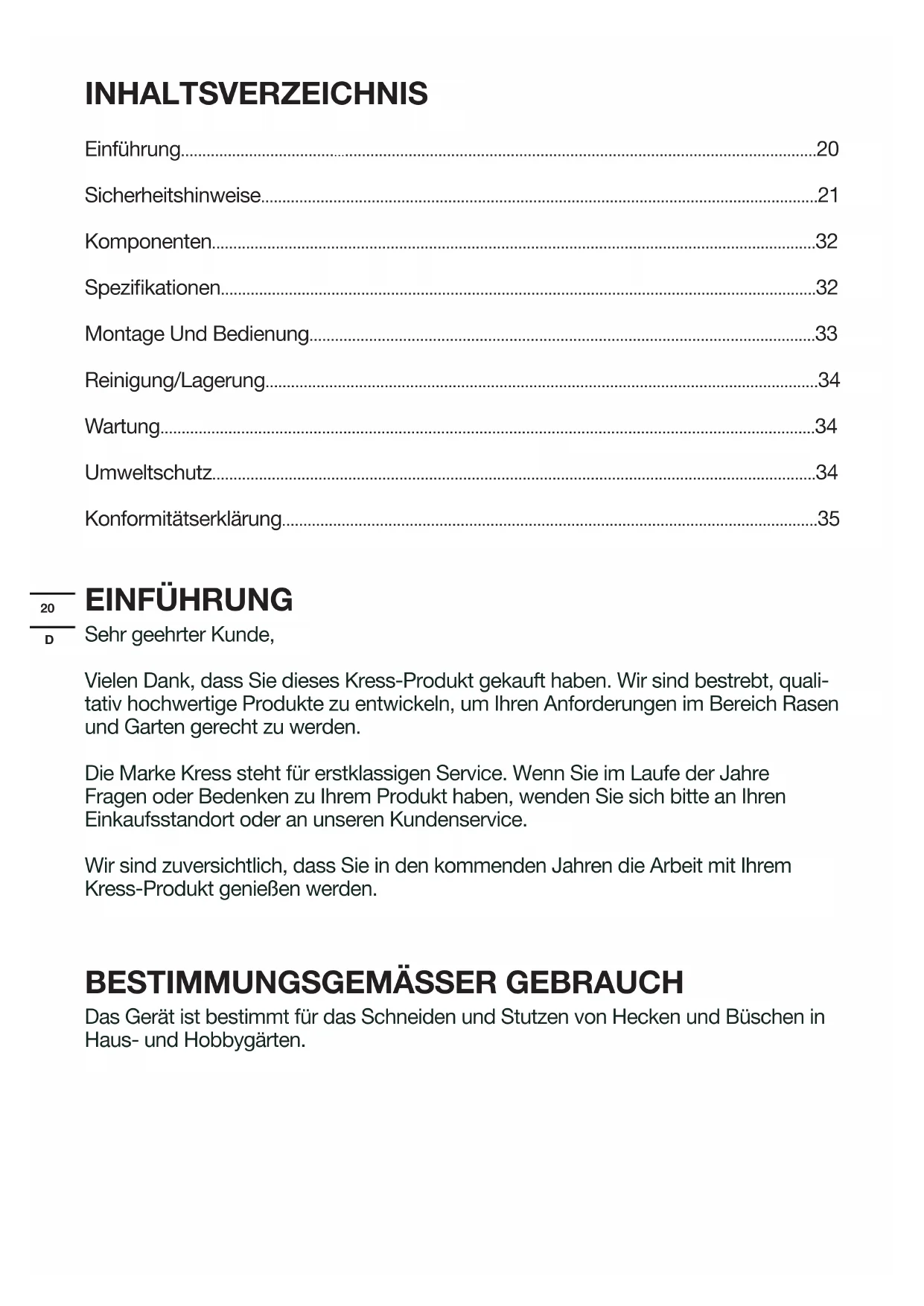

Sicherheitshinweise....21
Komponenten....32
Spezifikationen....32
Montage Und Bedienung....33
Reinigung/Lagerung....34
Wartung....34
Umweltschutz....34
Konformitätserklärung....35
EINFÜHRUNG
Sehr geehrter Kunde,
Vielen Dank, dass Sie dieses Kress-Produkt gekauft haben. Wir sind bestrebt, qualitativ hochwertige Produkte zu entwickeln, um Ihren Anforderungen im Bereich Rasen und Garten gerecht zu werden.
Die Marke Kress steht für erstklassigen Service. Wenn Sie im Laufe der Jahre Fragen oder Bedenken zu Ihrem Produkt haben, wenden Sie sich bitte an Ihren Einkaufsstandort oder an unseren Kundenservice.
Wir sind zuversichtlich, dass Sie in den kommenden Jahren die Arbeit mit Ihrem Kress-Produkt genießen werden.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Das Gerät ist bestimmt für das Schneiden und Stutzen von Hecken und Büschen in Haus- und Hobbygärten.
ORIGINALBETRIEBSANLEITUNG PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE
WARNUNG Lesen Sie alle
Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
WICHTIG VOR GEBRAUCH BITTE GENAU DURCHLESEN FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN
Sichere Arbeitsverfahren 1. Training
a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschriftsmäßigen Gebrauch dieses Gerät vertraut.
b) Lassen Sie niemals
Kinder, Personen mit
eingeschränkten physischen,
sensorischen oder
mentalen Fähigkeiten und Erfahrung oder Personen, die nicht mit diesen Anweisungen vertraut sind, die Maschine bedienen. Lokale Vorschriften können das Alter des Bedieners einschränken.
c) Die Bedienperson bzw. der Benutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
2. Vorbereitung
a) Benutzen Sie die Maschine niemals während sich Personen, insbesondere Kinder, oder Tiere in unmittelbarer Nähe aufhalten.
b) Bevor Sie die Maschine verwenden, untersuchen Sie diese stets auf sichtbare Schäden, fehlende oder falsch platzierte Abdeckungen oder Schutzschilde.
3. Betrieb
a) Tragen Sie beim Betrieb der Maschine stets Augenschutz, lange Hosen und festes Schuhwerk.
b) Vermeiden Sie die Nutzung der Maschine bei schlechtem Wetter, besonders wenn die Gefahr eines Blitzschlags besteht.
c) Verwenden Sie die Maschine
nur bei Tageslicht oder gutem künstlichen Licht.
d) Bedienen Sie die Maschine niemals mit beschädigten oder fehlenden Schutzvorrichtungen oder Abdeckungen.
e) Schalten Sie den Motor nur ein, wenn die Hände und Füße fern vom Schneidebereich sind.
f) Klemmen Sie die Maschine stets von der Stromversorgung ab(z. B. entfernen Sie das Akkupack aus der Maschine) - wenn die Maschine unbeaufsichtigt gelassen wird;
- sie ein Hindernis wegräumen;
- sie die Maschine überprüfen, säubern oder an der Maschine arbeiten;
- nach der Kollision mit einem Fremdkörper;
- immer, wenn die Maschine ungewöhnlich zu vibrieren beginnt.
g) Achten Sie darauf, Ihre Hände und Füße nicht an den Schneidwerkzeugen zu verletzten.
h) Lüftungsöffnungen regelmäßig kontrollieren und säubern.
i) Auf schrägen Flächen stets auf sicheren Tritt achten.
j) Gehen Sie, laufen Sie nicht.
k) Lehnen Sie sich nicht hinaus, und halten Sie stets das Gleichgewicht. l) Berühren Sie keine gefährlichen beweglichen Teile, bevor die Maschine von der Stromversorgung getrennt wurde und die beweglichen Teile vollständig zum Stillstand gekommen sind.
4. Wartung und aufbewahrung
a) Klemmen Sie die Maschine von der Stromversorgung ab(z. B. entfernen Sie das Akkupack aus der Maschine), bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.
b) Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile und Zubehör.
c) Untersuchen und warten Sie die Maschine regelmäßig. Lassen Sie die Maschine nur von einem autorisierten Fachmann reparieren.
d) Lagern Sie das Gerät außerhalb der Reichweite von Kindern, wenn es nicht gebraucht wird.
ALLGEMEINE
SICHERHEITSHINWEISE
FÜR ELEKTROWERKZEUGE
WARNUNG! Machen
Sie sich mit allen Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) ARBEITSPLATZSICHERHEIT
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten,
Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von
Regen oder Nässe fern.
Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die
Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines
Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a)Seien Sie aufmerksam, Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden
Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g)Wenn Staubsaugeradapter oder ähnliche montiert werden, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.
4) VERWENDUNG UND BEHANDLUNG DES Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Warten Sie die Elektrowerkzeuge und Zubehör. Kontrollieren Sie, ob bewegliche Teile
einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h)Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige
Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.
5)VERWENDUNG UND BEHANDLUNG DES AKKUWERKZEUGS
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten.
Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d)Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.
Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist.
Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus.
Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer
Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.
6) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.
SICHERHEITSHINWEISE FÜR DIE HECKENSCHERE:
a) Halten Sie alle Körperteile fern von der Schneide des Sägeblatts. Wenn sich das Sägeblatt bewegt, dürfen Sie bereits geschnittene Gegenstände nicht entfernen oder zu schneidende Gegenstände festhalten. Die Klingen
bewegen sich weiter, nachdem der Schalter ausgeschaltet wurde. Ist der Heckenschneider in Betrieb, braucht man nur einen Augenblick unaufmerksam zu sein, um schwere Körperverletzungen zu verursachen.
b) Tragen Sie den Heckenschneider am Griff bei angehaltenem Sägeblatt und achten Sie darauf, dass Sie keinen Geräteschalter betätigen. Sachgemäßer Umgang mit dem Heckenschneider verringert die Wahrscheinlichkeit von Körperverletzungen durch das Sägeblatt.
c) Bringen Sie bei Transport oder Lagerung der Heckenschere immer die Messerabdeckung an. Die richtige Handhabung der Heckenschere verringert die Gefahr von Verletzungen durch die Messer.
d) Wenn Sie eingeklemmtes Material beseitigen oder das Gerät warten, stellen Sie sicher, dass alle Geräteschalter ausgeschaltet sind und der Akku-Pack entfernt oder abgeklemmt wurde. Unerwartetes Betätigen der Heckenschere
beim Beseitigen von eingeklemmtem Material oder bei Wartungsarbeiten kann zu schweren Verletzungen führen.
e) Halten Sie das Werkzeug nur an den isolierten griffigen Oberflächen, wenn Sie einen Einsatz durchführen, bei dem Schneidwerkzeuge eventuell versteckte Kabel berühren könnten. Berührung mit einem unter Strom stehenden Kabel kann auch die Metallteile des Gerätes unter Strom setzen und dem Bedienenden einen Stromschlag versetzen.
f) Halten Sie alle Netzkabel und Leitungen vom Schneidbereich fern. Stromkabel oder Leitungen können in Hecken oder Büschen versteckt sein und versehentlich vom Messer geschnitten werden.
g) Verwenden Sie die Heckenschere nicht bei schlechten Witterungsbedingungen, insbesondere bei Blitzschlaggefahr. Dadurch verringert sich das Risiko, vom Blitz getroffen zu werden.
h) Überprüfen Sie die Hecken und Büsche auf Fremdkörper, z. B.
Drahtzäune und versteckte Leitungen.
i) Halten Sie die Heckenschere richtig, z. B. mit beiden Händen, wenn zwei Griffe vorhanden sind. j) Die Heckenschere ist für die Verwendung durch den Bediener am Boden und nicht auf Leitern oder anderen instabilen Stützen vorgesehen.
k) Vor dem Betrieb der Heckenschere sollte sich der Benutzer vergewissern, dass die Verriegelungsvorrichtung(en) aller beweglichen Elemente (z. B. der verlängerte Schaft und das Schwenkelement), falls vorhanden, in der verriegelten Position sind.
I) Lassen Sie einstellbare Stoppmechanismen in regelmäßigen Abständen warten.
SICHERHEIT HINWEISE FÜR AKKUPACK
a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupacknicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen
oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupacknicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.
f) Akkupack sauber und trocken halten.
g) Sollten die Klemmen des Akkupacks schmutzig
werden, diese mit einem sauberen, trockenen Tuch abwischen.
h) Akkupackmuss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.
i) Akkupack bei
Nichtverwendung nicht
längere Zeit aufladen
lassen.
j) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
k) Nur mit dem von Kress bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.
I) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
m) Akkupacks von Kindern fernhalten.
n)Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
o) Den Akku bei
Nichtverwendung aus dem Gerät nehmen.
p) Ordnungsgemäß entsorgen.
q) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Größen oder Typen innerhalb eines Geräts.
r) Halten Sie den Akku von Mikrowellen und hohem Druck fern.
SYMBOLE
| Bedienungsanleitung lesen | |
| Gehörschutz tragen | |
| Augenschutz tragen | |
| Staubschutzmaske tragen | |
| Hände fernhalten | |
| Vor Regen schützen | |
| Das schneidwerk läuft nach dem abschalten des motors weiter |
KOMPONENTEN
| 1. RASENSCHERMESSER | |
| 2. EINSCHALTSPERRE | |
| 3. GRIFF | |
| 4. AKKUPACK * | |
| 5. AKKUVERRIEGELUNG * | |
| 6. | EIN/AUS-SCHALTER |
| 7. | WERKZEUGLOSE ANTRIEBSABDECK-UNG |
| 8. | ENTRIEGELUNGSKNOPF FÜR DIE WERKZEUGLOSE ANTRIEBSABDECK-UNG |
| 9. | STRAUCH-SCHERMESSER (2 STK.) * |
| 10. | UNKRAUTKLINGE * |
| 11. | VERRIEGELUNGSTASTE AM TELESKOP-GESTÄNGE |
| 12. | TELESKOPGESTÄNGE-GRIFF |
| 13. | EIN/AUS-SCHALTER AM TELESKOP-GESTÄNGE |
| 14. | VERRIEGELUNGSKNOPF |
| 15. | INNERE STANGE |
| 16. | ANSCHLUSSBACKE |
* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.
TECHNISCHE DATEN
Typ:KG806E KG806E.X(8-Bezeichnung des Geräts, stellvertretend für Gras-/Strauchschere)
| KG806E KG806E.X ** | |
| Spannung 20 V Max *** = | |
| Leerlaufnenndrehzahl | 1150 rpm |
| Schnittbreite | 10cm mit Rasenschermesser |
| / | |
| Schnittlänge | 12/20cm mit Strauch-Schermesser |
| Gewicht (ohne Akku) | 1.11 kg |
** X=1-999, A-Z, M1-M9 werden nur für verschiedene Kunden verwendet, es gibt keine sicherheitsrelevanten Veränderungen zwischen
diesen Modellen.
*** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.
| Kategorie Typ Kapazität | |||
| 20V Akkupack | KAB02 | 2.0Ah | |
| 20V Lader | KAC02 | 2.0A | |
Wir empfehlen, dass Sie Ihr Zubehör in dem Geschäft kaufen, in dem Sie das Werkzeug verkaufen. Weitere Einzelheiten entnehmen Sie bitte in der Zubehörverpackung. Das Ladenpersonal kann Ihnen behilflich sein und Ratschläge anbieten.
INFORMATIONEN ÜBER LÄRM
| Gewichteter Schalldruck | L_pA : 69.5dB(A) |
| K_pA | 3.0dB(A) |
| Gewichtete Schallleistung L | _wA :82dB(A) |
| K_wA | 3.0dB(A) |
| Tragen Sie einen Gehörschutz. |
INFORMATIONEN ÜBER VIBRATIONEN
| Typischer gewichteter Vibrationswert | a_h < 3.6m/s^2 |
| Unsicherheit K=1.5m/s2 |
WARNING: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepflegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.
Wird dieses Werkzeug nicht angemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.
WARNING: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.
MONTAGE UND BEDIENUNG
HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch
VOR BETRIEB:
MONTAGE (Einsetzen/Entfernen der Messer)
Entfernen
- Drücken Sie den Entriegelungsknopf für die werkzeuglose Klingenabdeckung.
- Heben Sie diese vom Gehäuse ab. (Siehe Abb.A1)
- Nehmen Sie das Messer heraus. (Siehe Abb.A2) Einsetzen Richten Sie die Aussparungen am Messer wie dargestellt an den Mitnehmerstiften im Gerät aus und setzen Sie das Messer ein. (Siehe Abb.B1) Drücken Sie die Klingenabdeckung zurück ins Gehäuse.(Siehe Abb.B2)
Warnung: Tragen Sie beim Wechseln der Messer Schutzhandschuhe.
Prüfen des Akkuladestands (Siehe Abb. C1)
HINWEIS:Abb. C1 gilt nur für das Akkupack mit Akkustandanzeige. Der Ladezustand des Akkus kann an der Akku-Anzeigeleuchte durch Drücken des Knopfes neben den Leuchten abgelesen werden. Drücken Sie vor dem Start oder nach dem Gebrauch den Knopf neben der Betriebsanzeigeleuchte auf dem Akkupack, um die Akkukapazität zu überprüfen.
Laden des akkus (Siehe Abb.C2)
-Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden. -Weitere Details finden Sie im Handbuch des
Ladegeräts.
WARNUNG! Das Ladegerät und der Akku sind aufeinander abgestimmt und sollten nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie darauf, dass keine Metallteile o. ä. die Anschlüsse des Ladegeräts oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommen.
Anbringen Und Entfernen Des Akkus (Siehe Abb. C3, C4)
- Schieben Sie das Akkupack in das Akkufach hinein.
- Drücken Sie die Akkuverriegelung hinein, um den Akku zu entriegeln, und ziehen Sie ihn aus dem Bohrer heraus.
HINWEIS: Schieben Sie ihn nach dem Aufladen wieder in den Bohrer hinein. Schieben Sie ihn mit leichtem Druck ganz in die Aufnahme hinein.
BETRIEB:
Starten/Stoppen des Trimmers (Siehe Abb. D) Drücken Sie zuerst die Verriegelungstaste und dann den Auslöseschalter, um die Maschine zu starten.
⚠️ Warning! Der Schneidkopf dreht sich auch nach dem Ausschalten des Gerätes weiter. Warten Sie, bis der Kopf stehenbleibt und legen Sie das Werkzeug auf den Boden.
Gras trimmen (Siehe Abb.E)
HINWEIS: Halten Sie das Werkzeug von harten Objekten und empfindlichen Pflanzen fern.Optimale Ergebnisse erzielen Sie, wenn Sie die Messer ein wenig in Schnittrichtung neigen.
Hecken und Sträucher trimmen (Siehe Abb. F)
Bewegen Sie die Messer gleichmäßig hin und her. HINWEIS: Achten Sie darauf, Fremdkörper zu vermeiden. Insbesondere harte Gegenstände wie Metalldrähte und Geländer, da diese die Messer beschädigen können.
Rasen jäten (Siehe Abb.G)
HINWEIS: Um einen effizienten Betrieb zu gewährleisten, sollte die Klinge-Reinigung nach jeder Arbeit rechtzeitig durchgeführt werden.
Betrieb mit Teleskopgestänge
Montieren/Entfernen des Teleskopgestänges
HINWEIS:
-Installieren Sie zuerst das Akkupack, bevor Sie das Teleskopgestänge montieren. -Stellen Sie sicher, dass das Teleskopgestänge in Position arretiert ist, bevor Sie es in Betrieb nehmen. -Halten Sie Ihre Hände vom Ein-/Aus-Schalter fern, wenn Sie das Teleskopgestänge montieren
oder entfernen, um versehentliches Starten zu vermeiden.
Stangenlänge einstellen (Siehe Abb.I)
HINWEIS: Der Verriegelungsknopf wird verwendet, um das Gestänge in einer beliebigen Länge in Position zu halten.
Einstellung der Schnitthöhe (Siehe Abb. J1, J2)
HINWEIS: Das Teleskopgestänge bietet zwei Schnitthöhenstufen (25mm &43mm).
Starten und Stoppen mit Teleskopgestänge(Siehe Abb.K)
Drücken Sie zuerst die Verriegelungstaste und dann den Auslöseschalter, um die Maschine zu starten.
WARNUNG: Verwenden Sie die Strauch-Schermesser (12 cm/20 cm), wenn Sie mit Teleskopgestänge arbeiten.
REINIGUNG/LAGERUNG
Das Äußere des Gerätes gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Sämtliche Ablagerungen entfernen, insbesonders von den Lüftungsschlitzen.
Das Gerät an einem sicheren, trockenen Ort, außerhalb der Reichweite von Kindern aufbewahren. Keine anderen Gegenstände auf das Gerät stellen.
WARTUNG
HINWEIS: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist. Nehmen sie den akku heraus, bevor sie Einstellungen, instandsetzungs- oder Wartungsarbeiten vornehmen. Das Gerät auf offensichtliche Mängel untersuchen, wie einen loses, ausgehängtes oder beschädigtes Schermesser, lose Befestigung und verschlissene oder beschädigte Bauteile. Prüfen, ob die Abdeckungen und Schutzeinrichtungen intakt und richtig montiert sind. Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz des Gerätes durchzuführen.
MESSERWARTUNG
Reinigen Sie die Schneideklingen stets nach der Benutzung und schmieren Sie die Schneideklinge regelmäßig. Überprüfen Sie den Zustand der Schnittkanten des Schermessers.
Stellen Sie sicher, dass das Schermesser bei Nichtgebrauch mit dem beiliegenden Messerschutz abgedeckt ist.
UMWELTSCHUTZ
Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden,
sonde rn sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu
gerne Auskunft.
KONFORMITÄTSERKLÄRUNG
Wir,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
Erklären im Namen von Positec, dass das Produkt
Beschreibung Akkubetriebene Grasschere
Typ KG806E KG806E.X (8-Bezeichnung des
Geräts, stellvertretend für Gras-/Strauchschere)
Funktion Schneiden von gras
Den Bestimmungen der folgenden Richtlinien
entspricht:
2006/42/EC, 2014/30/EU
2011/65/EU&(EU)2015/863
2000/14/EC geändert durch 2005/88/EC
2000/14/EC geändert durch 2005/88/EC:
- Konformitätsbewertungsverfahren nach Annex V
- Gemessene Schallleistung 82 dB (A)
- Garantierte Schallleistung 88 dB (A)
Werte nach,
EN62841-1, EN62841-4-2
EN 60335-1, EN 50636-2-94
EN 62233, EN ISO 3744
EN 55014-1, EN 55014-2
Zur Kompilierung der technischen Datei ermächtigte
Person,
Name Marcel Filz
Address Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
2021/09/08
Allen Ding
Stellvertretender Chefingenieur, Prüfung und
Zertifizierung
Positec Technology (China) Co., Ltd.
2) ELEKTRISCHE VEILIGHEID
ET ladeaggregat, der er
