Produkttyp	Trådlös häcksax
Märke	Kress
Modell	KG806E.9
Strömförsörjning	Litiumjonbatteri 20 V (max), 18 V nominellt
Rekommenderat batteri	KAB02 (2,0 Ah)
Rekommenderad laddare	KAC02 (2,0 A)
Tomgångsvarvtal	1150 varv/min
Klippbredd (gräsklippare)	10 cm
Klipplängd (buskklinga)	12/20 cm
Vikt (endast verktyg)	1,11 kg
Ljudtrycksnivå (LpA)	69,5 dB(A) (K=3 dB(A))
Ljudeffektnivå (LwA)	82 dB(A) (K=3 dB(A))
Vibrationer (ah)	< 3,6 m/s² (K=1,5 m/s²)
Huvudfunktioner	Häcksax, gräsklippare, ogräsrensning, teleskopstång
Teleskopstång	Ja, höjdjusterbar (2 lägen: 25 mm och 43 mm)
Utbytbara blad	Ja, utan verktyg (upplåsningsknapp)
Säkerhetsanordningar	Strömställarlås, bladskydd, säkerhetsstopp
Underhåll	Rengör bladen efter varje användning, smörj regelbundet, ta bort batteriet före underhåll
Miljöskydd	Får inte kastas med hushållsavfall, återvinn på en specialiserad anläggning

Vanliga frågor - KG806E.9 KRESS

Vilken typ av batteri ska jag använda med häcksaxen Kress KG806E.9?

Använd uteslutande litiumjonbatteriet KAB02 (20 V, 2,0 Ah) som rekommenderas av tillverkaren. Använd aldrig något annat batteri.

Hur byter man bladet på häcksaxen?

Använd skyddshandskar. Tryck på upplåsningsknappen på höljet utan verktyg, ta bort höljet och ta sedan ut bladet. För montering, justera bladets urtag med apparatens stift och tryck in höljet.

Kan jag använda häcksaxen i regn?

Nej. Använd aldrig verktyget i dåligt väder, särskilt inte vid risk för åska. Verktyget får inte utsättas för regn eller fukt.

Hur startar jag verktyget?

Tryck först på låsknappen och sedan på avtryckaren (strömställare på/av) för att starta. Släpp avtryckaren för att stanna.

Hur lång är laddningstiden för batteriet?

Batteriet är delvis laddat vid köp. För full laddning med laddaren KAC02, se laddarens manual. I allmänhet tar en full laddning cirka 1 timme.

Hur underhåller jag bladen?

Rengör bladen efter varje användning med en mjuk borste. Smörj regelbundet med lämplig olja. Kontrollera regelbundet eggarnas skick och byt ut bladen vid behov.

Är häcksaxen utrustad med en teleskopstång?

Ja, modellen KG806E.9 levereras med en teleskopstång som är längdjusterbar och erbjuder två klipphöjder (25 mm och 43 mm). Obs: Använd inte buskbladen med stången.

Vad gör jag om bladet fastnar?

Stäng omedelbart av verktyget, ta bort batteriet och avlägsna det blockerade föremålet med ett icke-metalliskt verktyg. Använd handskar för att undvika skärskador.

Hur förvarar jag verktyget?

Förvara verktyget på en torr plats, frostfritt och utom räckhåll för barn. Ta bort batteriet före förvaring. Sätt alltid på bladskyddet när verktyget inte används.

Var hittar jag reservdelar?

Reservdelar (blad, batterier, laddare) finns hos din Kress-återförsäljare. Använd endast tillbehör som rekommenderas av tillverkaren för att garantera säkerheten.

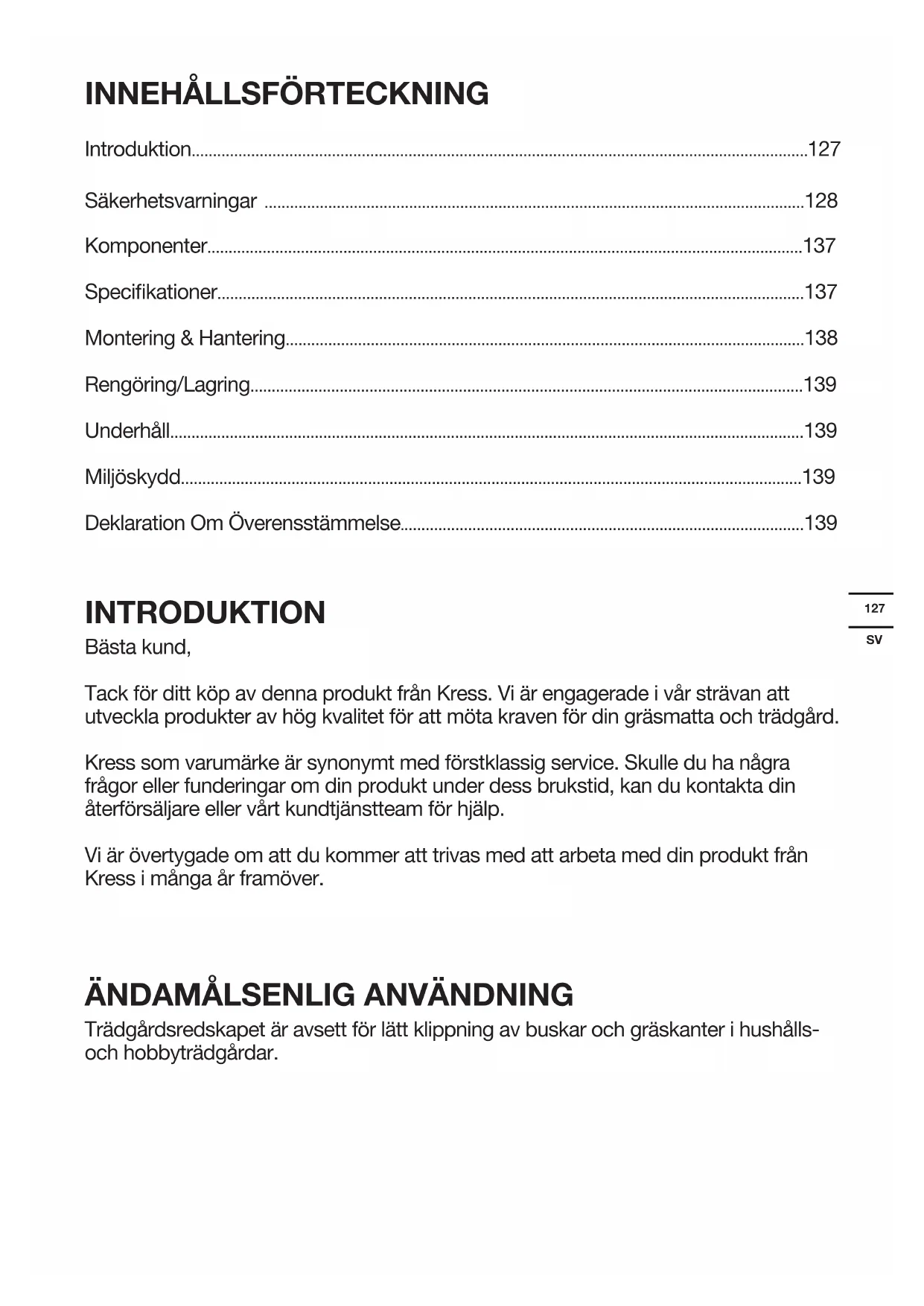

BRUKSANVISNING KG806E.9 KRESS

Säkerhetsvarningar 128

Komponenter....137

Specifikationer....137

Montering & Hantering....138

Rengöring/Lagring....139

Underhåll....139

Miljöskydd....139

Deklaration Om Överensstämmelse....139

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet för att möta kraven för din gräsmatta och trädgård.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkt under dess brukstid, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

ÄNDAMÅLSEN LIG ANVÄNDNING

Trädgårdsredskapet är avsett för lätt klippning av buskar och gräskanter i hushålls- och hobbyträdgårdar.

BRUKSANVISNING I ORIGI- NAL PRODUKTSÄKERHET GENERELLA SÄKERHETS- VARNINGAR FÖR ELVERK- TYG

WARNING: Läs igenom alla säkerhetsvarningar

och - instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

VIKTIGT LÄS IGENOM NOGA FÖRE ANVÄNDNING SPARA FÖR KOMMANDE REFERENS

Säkra driftsmetoder

1. Utbildning

a) Läs igenom instruktionerna noggrant. Bekanta dig med kontroller och hur apparaten används korrekt.
b Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, eller personer som inte känner till dessa instruktioner, använda maskinen. Lokala föreskrifter

kan begränsa operatörens ålder.

c) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

2. Förberedelse

a) Arbeta aldrig med maskinen medan personer, särskilt barn eller djur finns i närheten.
b) Inspektera alltid maskinen visuellt före användning för att upptäcka om skydd eller sködar är skadade, saknade eller felplacerats

3. Drift

a) Bär alltid skyddsglasögon, långbyxor och kraftiga skor när du använder maskinen.
b) Undvik att använda maskinen under dåliga väderförhållanden, särskilt vid risk för blixtnedslag.
c) Arbeta endast i dagsljus eller i bra artificiellt ljus.
d) Kör aldrig maskinen med skadade skydd eller sköldar eller utan att skydd eller sköldar sitter på plats.
e) Sätt endast igång motorn när händer och fötter är på behörigt avständ från skärverktygen.
f) Koppla alltid ur maskinen (dra ut kontakten ur

eluttaget)

- så fort maskinen lämnas obevakad;

- innan du rensar en blockering;

- före kontroller, rensning eller arbete på apparaten;

- efter att du kört på ett främmande föremål;

- om maskinen börjar vibrera onormalt.

g) Akta så att inte händer och fötter skadas på skärverktyget.

h) Se alltid till att ventilationsöppningarna är fria från skräp.

i) Se alltid till att du är stadig på foten i slänter.

j) Gå spring aldrig.

k) Översträck inte och håll alltid balansen.

I) Vidrör inte roterande, farliga delar innan maskinen är bortkopplad från eluttaget och innan de roterande, farliga delarna har stannat helt och hållet.

4. Underhåll och förvaring

a) Koppla ur maskinen (dra ut kontakten ur eluttaget) innan du utför underhåll och rengöringsarbeten.

b) Använd endast tillverkarens rekommenderade reservdelar och tillbehör.

c) Inspektera och underhåll maskinen regelbundet.

Maskinen får endast repareras av auktoriserad reparatör.

d) När den inte används, ska den förvaras utom räckhåll för barn.

PRODUKTSÄKERHET GENERELLA SÄKERHETSVARNINGAR FÖR ELVERKTYG

WARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som följer med detta elverktyg.

Underlåtelse att följa instruk- tionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

1) ARBETSOMRÅDET

a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker.

b)Använd inte strömförande verktyg i explosiva miljöer,

som nära brandfarliga vätskor, gaser eller damm.

Strömförande verktyg skapar gnistor som kan antända damm eller ångor.

c)Håll barn och åskådare borta när du använder ett strömförande verktyg.

Distraktioner kan göra att du förlorar kontrollen.

2) ELSÄKERHET

a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg.

Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.

c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det.

d) Missbruka inte sladden. Använd aldrig sladden

för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e)När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.

f)Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning.

Användning av en RCD minskar risken för elektriska stötar.

a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.

b)Använd säker

utrustning. Använd alltid skyddsglasögon.

Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.

c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.

d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.

e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.

f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt här kan snärjas in

i rörliga delar.

g)Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt.

Använder du dessa anordningar reducerar det dammrelaterade faror.

h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna.

En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

4.ANVÄNDNING OCH UNDERHÍLL AV STRÖMFÖRANDE VERKTYG

a)Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.

b)Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och míste repareras.

c)Koppla från

stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen.

Sídana förebyggande säkerhetsítgärder reducerar risken för att du startar verktyget oavsiktligt.

d) Förvara verktyget som inte används utom räckhíll för barn och lít inte nígon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pí outbildade användare.

e)Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.

f)Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.

g)Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda.

h)Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5.ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG

a)Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.

b)Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för

personskador och brand.

c)När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.

d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.

e)Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.

f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130 °C kan orsaka

explosioner.

g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna.

Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

6.UNDERHÅLL

a)Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.

b)Försök aldrig reparera skadade batteripack.

Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

SÄKERHETSVARNINGAR FÖR HÄCKTRIMMER

a) Håll alla kroppsdelar borta från klippbladet. Ta inte bort klippmaterial eller håll i material som ska klippas medan bladen är i rörelse. Bladen fortsätter att röra sig efter att omkopplaren stängts av. Ett ögonblick av ouppmärksamhet när du arbetar med ett motordrivet verktyg kan resultera i allvarliga personskador.
b) Bär häcktrimmern i handtaget och med bladet stoppat. Vid transport eller förvaring av häcktrimmern sätt alltid på skyddet för klippenheten och se till att inga strömbrytare används. Korrekt hantering av häcktrimmern minskar risken för eventuellt personskador från klippbladen.
c) Vid transport eller förvaring av häcktrimmern, sätt alltid fast bladskyddet. Korrekt hantering av häcktrimmern kommer att minska risken för personskador från bladen.
d) När material som fastnat tas bort eller vid service av enheten se till att alla strömbrytare är avstängda

och att batteripaketet är borttaget eller frånkopplat.

Oväntad aktivering av häcktrimmern när material som fastnat tas bort eller vid service kan resultera i allvarliga personskador.

e) Híll verktyget med isolerade greppytor när du utför ett arbete där sígverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock.
f) Håll strömsladden undan från klippområdet. Strömsladdar eller kablar kan döljas i häcken eller buskar och kan oavsiktligt klippas av av bladet.
g) Använd inte häcktrimmern under dåliga väderförhållanden, särskilt när det finns risk för åska. Det minskar risken för att träffas av blixtar.
h) Kontrollera att det inte finns några främmande föremål i häcken, t.ex. stältrådsstängsel och dolda ledningar.
i) Håll häcktrimmern ordentligt, d.v.s. Med båda händerna om det finns två

handtag.

j) Häcktrimmern är avsedd att användas av operatören från marken och inte på stegar eller någon annan instabil upphöjning.

k) Innan häcktrimmern används, se till att låsenheterna på några rörliga element (t.ex. förlängningsskaft och lutningsenheter) om sådan finns är i låst position.

I) Se till att alla justerbara stoppmekanismer underbehålls med jämna mellanrum.

BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.

b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från

en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.

d)Utsätt inte batteriet för mekanisk chock.

e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Håll batteriet rent och torrt.

g)Torka av batteriet om det blir smutsigt med en torr, ren trasa.

h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det inte används.

j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas

med det här batteriet.

I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m)Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för framtida användning.
oPlocka ur batteriet från verktyget då det inte används.
p)Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.

SYMBOLER

	Läs bruksanvisningen
	Använd hörselskydd
	Använd skyddsglasögon
	Använd skyddsmask
	Håll alltid undan händerna

	Utsätt inte för regn
	Vaming: Saxen fortsätter att gå en kort stund efter det den frånkopplats
	Håll kringstående undan.
	Klass III-redskap
	Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.
Li-lon	Litiumjonbatteri, som har blivit märkt med symbolerna i samband med "separat samling" av alla batteripack och batteripaket. Det återvinns eller tas bort för att minska miljöpåverkan. Batterier kan vara skadliga för miljön och människors hälsa eftersom de innehåller skadliga ämnen.
	Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln och kan skada ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall.
	Får ej uppeldas
	Se till att batteriet tas bort innan byte av tillbehör.
	Använd skyddshandskar

KOMPONENTER

1. KANTKLIPPNINGSBLAD

1. LÅSNINGSKNAPP FÖR STRÖMBRY-TAREN

3. HANDTAG

1. BATTERIPAKET *

2. BATTERIPAKETETS LÅSNING *

3. STRÖMSTÄLLARE TILL/FRÅN

7. VERKTYGSFRI DRIVNINGSKÅPA

1. VERKTYGSFRI FRIGÖRINGSKNAPP FÖR DRIVNINGSKÅPA

2. BUSKKNIV (2 DELAR) *

10. GRÄSKLIPPARE BLAD \*

1. UPPLÅSNINGSKNAPP PÅ TELESKOPISK STÅNG

12. TELESKOPSTÅNGSHANDTAG

1. PÅ/AV-STRÖMBRYTARE PÅ TELES-KOPISK STÅNG

2. LÅSKNAPP

3. INRE STÅNG

16. ANSLUTNINGSFÄSTE

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

TEKNISKA DATA

Typ: KG806E KG806E.X (8-beteckningen på maskinen, representativ för Gräs-/buskklippning)

	KG806E KG806E.X **
Spänning 20 V	Max ***	---

Hastighet utan belastning	1150 rpm
Klippbredd	10 cm med grässvärd
	/
Klipplängd 12/20 cm med busksvärd
Maskinens vikt (Naken verktyg)	1.11 kg

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.

*** Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.

Kategori Typ Kapacitet
20V Batteripaket	KAB02	2.0Ah
20V Laddning	KAC02	2.0A

Vi rekommenderar att du köper tillbehör från butiken där verktygen säljs. Se tillbehörspaketet för mer information. Butikspersonal kan hjälpa dig och ge dig råd.

BULLERINFORMATION

Uppmätt ljudtryck	L_pA : 69.5dB(A)
K_pA	3.0dB(A)
Uppmätt ljudstyrka	L_wA :82dB(A)
K_wA	3.0dB(A)
Använd hörselskydd

VIBRATIONSINFORMATION

Typisk uppmätt vibrering	a_h < 3.6m/s^2
	Osäkerhet K=1.5m/s2

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick. Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt). Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

MONTERING & HANTERING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

INNAN ENHETEN TAS I BRUK:

MONTERING (Anpassa/Byta bladet)

Borttagning 1.Tryck på den verktygsfria frigöringsknappen för bladhöljet. 2.Lyft bort kåpan från huset.(Se Fig. A1) 3.Ta bort kniven. (Se Fig.A2) Anpassning Rikta knivens urtag mot medbringarstiften i huset och sätt in kniven. (Se Fig.B1) Tryck tillbaka bladhöljet i kåpan. (Se Fig.B2)

WARNING! Använd handskar vid bytande av bladet.

Kontroll av batteriets laddningstillstånd (Se Fig. C1)

OBS: Figur F1 gäller endast batteripack med batterilampor. Batterinivån kan ses från batterilampan genom att trycka på knappen bredvid lamporna. Innan start eller efter användning, ska du trycka på knappen bredvid strömindikatorlampan på batteripaketet för att kontrollera batteriets kapacitet.

Ladda batteriet(Se Fig. C2)

Ditt batteripaket är OLADDAT och du måste ladda det en gang innan användning. Mer information finns i bruksanvisningen till laddaren.

WARNING! Laddaren och batteripaketet är särskilt konstruerade för att fungera tillsammans. Använd inget annat batteripaket eller någon annan laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara.

Installera och ta bort batteriet (Se Fig. C3,C4)

1. Skjut in batteripaketet i batterifacket.
2. Tryck på batteripaketets spärrhake och ta bort batteriet från borrmaskinen. OBS: Efter laddningen skjut i batteripaketet i borrmaskinens batteriport. En enkel skjutning och ett lätt tryck är tillräckligt.

DRIFT:

Tryck först på låsknappen, tryck sedan på omkopplaren för att starta maskinen.

WARNING! Klipphuvudet fortsätter att rotera efter det att trimmern har stängts av; vänta tills den har stannat innan verktyget läggs ned.

NOTE: Håll verktyget borta från hårda föremål och ömtåliga växter. En liten nedåtriktad lutning av skärbladen i rörelseriktningen ger de bästa skärresultaten.

Trimmande av häckar och buskar (Se Fig.F)

Använd en bred svepande rörelse. OBS: Akta dig och undvik alla främmande föremål. Undvik speciellt hårda föremål som metalltråd och staket, eftersom dessa kan skada bladen.

Ogräsrensning (Se Fig.G)

OBS: För att säkerställa effektiv drift bör bladet rengöras i tid efter varje arbete.

Drivande av den teleskopiska stången

Montering/demontering av teleskopstången (Se Fig.H1,H2)

OBS: -Installera batterierna först före du monterar den teleskopiska stången. -Kontrollera så att teleskopstången är ordentligt låst i sitt läge innan den används. -Håll dina händer borta från på/av-strömbrytaren då du sätter fast eller tar bort den teleskopiska stången för att förhindra att du startar den i misstag.

Justering av stångens längd (Se Fig.I)

OBS: Låsreglaget används för att hålla stången i rätt position vid önskad längd.

Justera klipphöjden (Se Fig.J1,J2)

OBS: Teleskopstången har två skärhöjdsnivåer (25mm &43mm).

Startande och stoppande med den

teleskopiska stången (Se Fig.K)

Tryck först på låsknappen, tryck sedan på omkopplaren för att starta maskinen.

WARNING: Använd inte busksvärden (12cm/20cm) när du jobbar med den kopiska stången.

RENGÖRING/LAGRING

Rengör noggrant maskinens utsida med en mjuk borste och en trasa. Vatten, lösnings- eller polermedel får inte användas. Avlägsna alla beläggningar, speciellt i ventilationsöppningarna. Förvara trimmern på ett säkert och torrt ställe utom räckhåll för barn. Ställ inte upp andra föremål på trimmern.

UNDERHÅLL

Ta alltid bort batteriet från din trimmer efter användning.

Kontrollera alltid produkten innan den används för eventuella skador.

Ta bort pluggen från hållaren innan du gör några anpassningar, servis eller underhåll.

Ditt verktyg kräver inte extra smörjning eller underhåll. Det finns inta delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm.

KNIVUNDERHÅLL

Rengör alltid skärbladen efter arbetet och smörj regelbundet skärbladet.

Kontrollera knivens skärkant.

Det bifogade knivskyddet ska vara påsatt när saxen inte används.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala

myndigheter eller återförsäljare för återvinningsråd

DEKLARATION OM ÖVERENSSTÄMMELSE

VI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning Batteridriven grässax

Typ KG806E KG806E.X (8-beteckningen på maskinen, representativ för Gräs-/buskklippning)

Funktion skärning gräs

På Positecs vägnar förklara att produkten

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga V

- Uppmätt bullernivå 82 dB (A)

- Deklarerad garanterad bullernivå 88dB (A)

Standarder överensstämmer med

EN62841-1, EN62841-4-2

EN 60335-1, EN 50636-2-94

EN 62233, EN ISO 3744

EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den tekniska filen

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2021/09/08

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
