BRUKSANVISNING KG262.9 KRESS

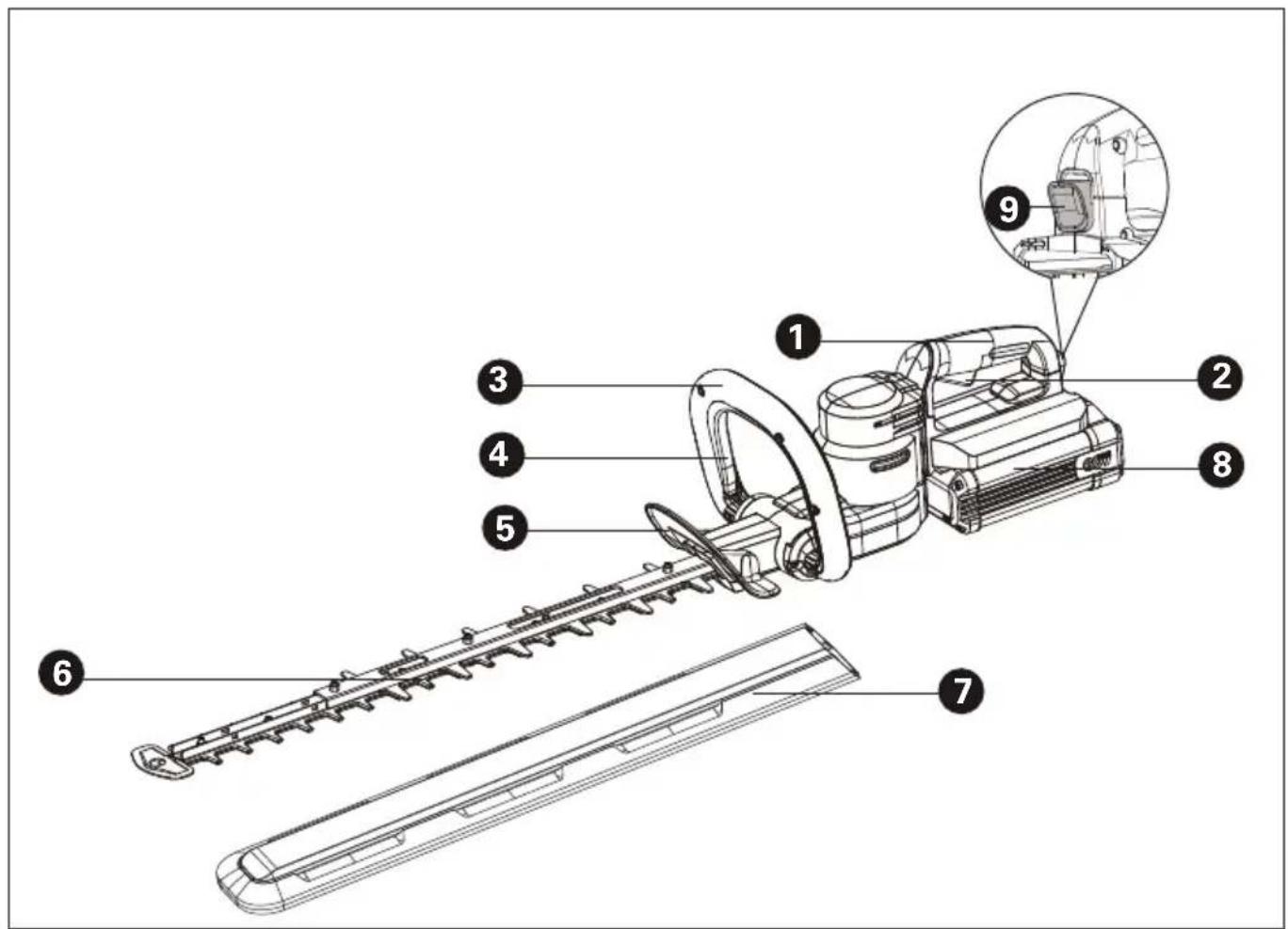

Maskinen är avsedd för att klippa och trimma häckar och buskar i bostadsområden eller för lätt kommersiell användning.SV

• Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

Varning: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida bruk. Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

a) Hĺll arbetsomrĺdet rent och väl upplyst. Skräpiga och mörka omrĺden är skaderisker. b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ĺngor. c) Hĺll barn och ĺskĺdare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

a) Stickkontakterna till verktyget mĺste matcha eluttaget. Modifiera inte stickkontakten pĺ nĺgot sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodierade stickkontakter och matchande eluttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskĺp. Det nns en större risk för elstötar om din kropp är jordad. c) Exponera inte strömförande verktyg för regn eller fuktiga förhĺllanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller dra ut stickkontakten för det strömförande verktyget. Hĺll sladden borta frĺn hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar. f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar

a) Var uppmärksam, hĺll ögonen pĺ vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller pĺverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador. b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador. c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med ngret pĺ kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PĹ-läge utgör det en skaderisk. d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter pĺ det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar pĺ en roterande del pĺ ett strömförande verktyg kan orsaka personskador. e) Sträck dig inte för lĺngt. Bibehĺll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer. f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Hĺll ditt hĺr, dina kläder och handskar borta frĺn rörliga delar. Lösa kläder, smycket eller lĺngt hĺr kan snärjas in i rörliga delar. g) Om det pĺ enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror. h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för. b) Använd inte verktyget om kontakten inte sätter pĺ eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och mĺste repareras. c) Koppla från stickkontakten från strömkällan och/ eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sĺdana förebyggande säkerhetsĺtgärder reducerar risken för att du startar verktyget oavsiktligt. d) Förvara verktyget som inte används utom räckhĺll för barn och lĺt inte nĺgon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pĺ outbildade användare. e) Utför underhĺll pĺ verktygen. Kontrollera inriktningen eller fästet för rörliga delar, defektaSV

delar och alla andra saker som kan pĺverka användningen av elverktyget. Om den skadats mĺste elverktyget repareras före användning. Mĺnga olyckor orsakas av felaktigt underhĺllna elverktyg. f) Hĺll sĺgverktyget skarpa och rena. Korrekt underhĺllna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och pĺ det sätt som avsetts för varje typ av elverktyg. Ha ocksĺ i ĺtanke arbetsförhĺllandena och arbetet som skall utföras. Använder du elverktyg för ĺtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5. ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA

VERKTYG a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket. b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand. c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand. d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada

f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130°C kan orsaka explosioner. g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehĺlls. b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker. VIKTIG TILLAGD SÄKERHETSNOTERING

a) Håll alla kroppsdelar borta från klippbladet.

inte bort klippmaterial eller håll i material som ska klippas medan bladen är i rörelse. Bladen fortsätter att röra sig efter att omkopplaren stängts av. Ett ögonblick av ouppmärksamhet när du arbetar med ett motordrivet verktyg kan resultera i allvarliga personskador. b) Bär häcktrimmern i handtaget och med bladet stoppat. Vid transport eller förvaring av häcktrimmern sätt alltid på skyddet för klippenheten och se till att inga strömbrytare används. Korrekt hantering av häcktrimmern minskar risken för eventuellt personskador från klippbladen. c) Vid transport eller förvaring av häcktrimmern, sätt alltid fast bladskyddet. Korrekt hantering av häcktrimmern kommer att minska risken för personskador från bladen. d) När material som fastnat tas bort eller vid service av enheten se till att alla strömbrytare är avstängda och att batteripaketet är borttaget eller frånkopplat. Oväntad aktivering av häcktrimmern när material som fastnat tas bort eller vid service kan resultera i allvarliga personskador. e) Hĺll verktyget med isolerade greppytor när du utför ett arbete där sĺgverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock. f) Håll strömsladden undan från klippområdet. Strömsladdar eller kablar kan döljas i häcken eller buskar och kan oavsiktligt klippas av av bladet. g) Använd inte häcktrimmern under dåliga väderförhållanden, särskilt när det finns risk för åska. Det minskar risken för att träffas av blixtar. h) Kontrollera att det inte finns några främmande föremål i häcken, t.ex. ståltrådsstängsel och dolda ledningar.

i) Håll häcktrimmern ordentligt, d.v.s. Med båda

händerna om det finns två handtag. j) Häcktrimmern är avsedd att användas av operatören från marken och inte på stegar eller någon annan instabil upphöjning. k) Innan häcktrimmern används, se till att låsenheterna på några rörliga element (t.ex. förlängningsskaft och lutningsenheter) om sådan finns är i låst position.

SÄKERHETSFÖRESKRIFTER FÖR

BATTERIET a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsomSV

pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp. f) Håll batteriet rent och torrt. g) Torka av batteriet om det blir smutsigt med en torr, ren trasa. h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det inte

används. j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda. k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. l) Använd inte ett batteri som inte är avsett för användning med det här verktyget. m) Håll batteriet borta från barn. n) Behåll den ursprungliga bruksanvisningen för framtida användning. o) Plocka ur batteriet från verktyget då det inte används. p) Kassera batteriet på rätt sätt. q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet. r) Håll batteriet borta från mikrovågor och högt tryck. SYMBOLER För att minska risken för skador måste användaren läsa bruksanvisningen. VARNING Använd hörselskydd Använd ögonskydd Använd dammmask Utsätt dig inte för regn Batterier kan komma in i vattencykeln om de kasseras felaktigt, vilket kan vara farligt för ekosystemet. Kasta inte förbrukade batterier som osorterat kommunalt avfall. Bränn dig inte Använd skyddshandskar Håll händerna borta från bladet Ta ut batteriet ur uttaget innan du utför någon justering, service eller underhåll. Li-Ion-batteri Denna produkt har märkts med en symbol för “separat insamling” för alla batteripaket och batteripaket. Den kommer sedan att återvinnas eller demonteras för att minska miljöpåverkan. Batteripaket kan vara farliga för miljön och människors hälsa eftersom de innehåller farliga ämnen. Elektriska produkter får inte kastas med hushållsavfall. Vänligen återvinn där det nns faciliteter. Kontakta lokala myndigheter eller återförsäljare för återvinningsråd.SV

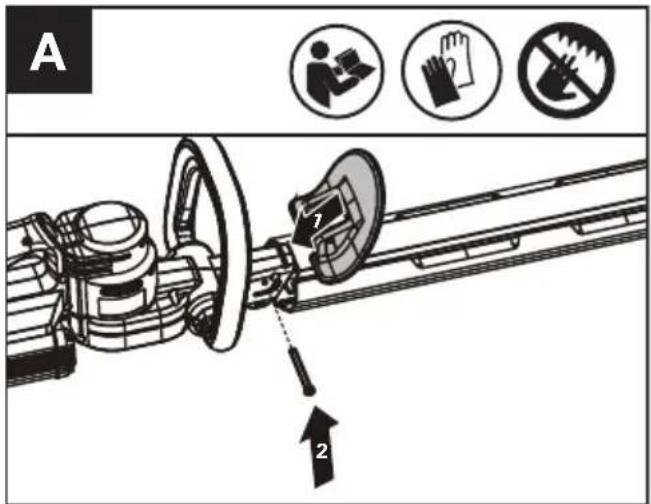

MONTERING & HANTERING OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen. Montering av säkerhetsskyddet (Se bild A) Fäst säkerhetsskyddet på häcksaxen med skruven.

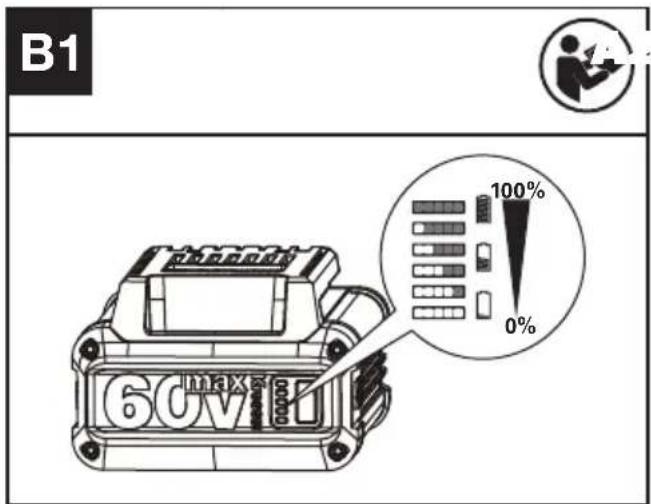

Kontroll av batteriets laddningstillstånd (Se Fig. B1)

OBS: Figur B1 gäller endast batteripack med batterilampor. Batterinivån visas på batterilampan genom att trycka på knappen bredvid lamporna. Innan användning eller efter användning trycker du på knappen bredvid strömindikatorlampan på maskinen för att kontrollera batterikapaciteten. AnmärkningarLED-ljusBatteriets skickFem gröna lampor tänds.70% ≤ EnergistatusFyra gröna lampor tänds.50% ≤ Energistatus < 70%Tre gröna lampor tänds.35% ≤ Energistatus < 50%Två gröna lampor tänds.20% ≤ Energistatus < 35%En grön lampa tänds.20% ≤ Energistatus < 10%Inga lamportänds. Energistatus < 10% Laddning av batteripaketet (Se Fig. B2) - Batteripaketet är delvis laddat och måste laddas helt före första användningen. - Mer information nns i bruksanvisningen till laddaren.

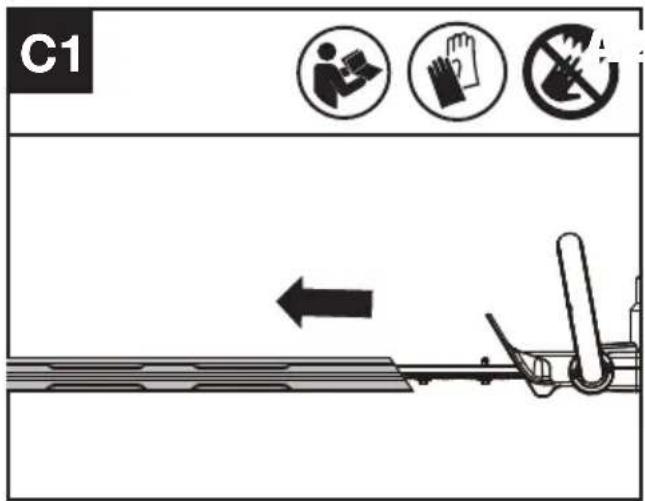

DRIFT Starta och stoppaInnan du används, ta bort bladsenan först. (Se Figur C1)

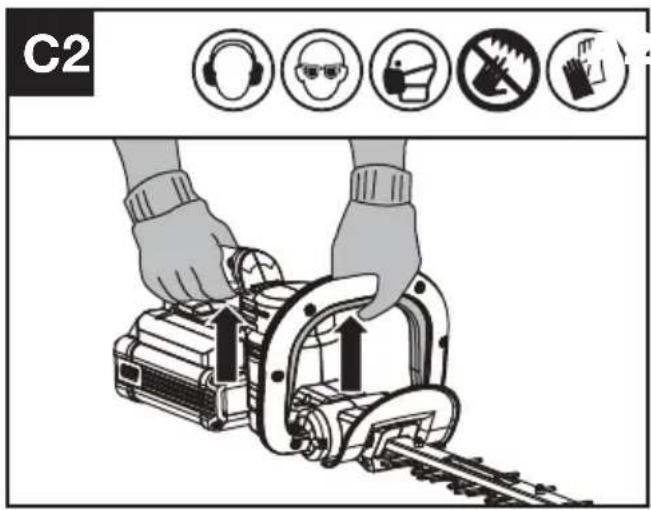

Tryck på säkerhetskontakten och gasreglaget för att starta. (Se Figur C2)

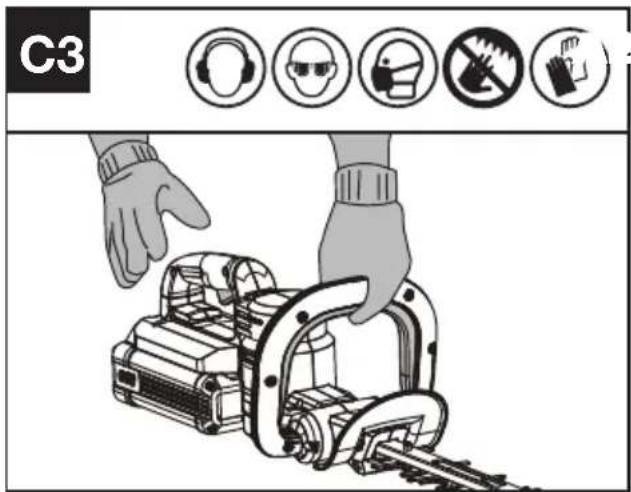

Släpp gasreglaget och säkerhetskontakten för att stanna. (Se Figur C3)

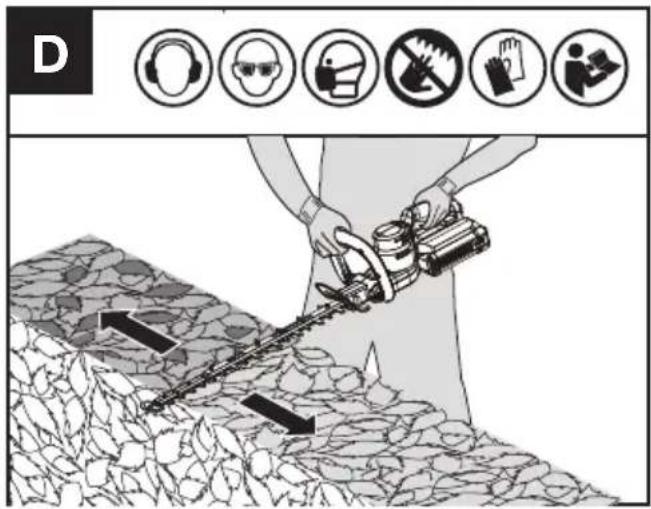

När utrustningen inte används ska du stänga av häcktrimmern och plocka bort batteriet. SÅ HÄR ANVÄNDER DU HÄCKSTRIMMERNInnan du skär ett område, inspektera det först och ta bort alla främmande föremål som kan kastas eller trassla in sig i bladen. Håll alltid trimmern med båda händerna och med bladet borta från dig innan du slår på den.Vid trimning av ny tillväxt, använd en bred svepande åtgärd så att stjälkarna matas direkt in i bladet. Låt skärbladen nå full hastighet innan du klipper. Vid drift, håll skärbladen borta från människor och föremål som väggar, stora stenar, träd, fordon etc.Om bladet stannar, stoppa omedelbart trimmern.Släpp gasreglaget och säkerhetskontakten innan du försöker plocka bort skräp som fastnat i klingorna.Använd handskar när du trimmar taggig eller prickig tillväxt.Försök inte klippa stjälkar som är för tjocka för skärbladet.Toppskärning (Se Figur D)Använd en bred svepande rörelse. En liten nedåtriktad lutning av skärbladen i rörelseriktningen ger de bästa skärresultaten. VARNING: Om några delar saknas, skadas eller bryts ska du inte använda häcksaxen förrän alla skadade delar har bytts ut eller reparerats. Underlåtenhet att göra detta kan leda till allvarliga personskador. ANVÄND INTE UTAN FRÄMRE HANDTAG OCH SÄKERHETSSKYDD.

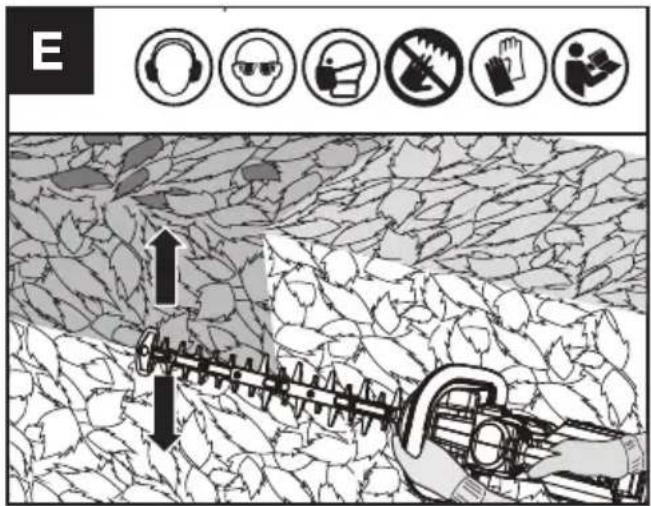

Sidoskärning (Se Figur E)När du trimmar häckens sidor, börja längst ner och skär uppåt och avsmalna häcken inåt upptill. Denna form kommer att exponera mer av häcken, vilket resulterar i en mer likformig tillväxt.SV

För batteriverktyg Omgivningstemperaturintervallen för att använda eller förvara verktyget och batteriet är 0 °-45 °C (32

F). Det rekommenderade omgivningstemperaturintervallen för laddningssystem vid laddning är 0 °C-40 °C (32

1. Stäng av trimmern och plocka bort batteriet.

2. Vid transport av trimmern för hand, håll i mitten

på skaftet och se till att maskinen är parallell med marken.

3. Vid transport av trimmern i ett fordon, positionera

och säkra den på plats så att den inte tippar eller skadas. Transport av batteriet

1. Säkerställ att batteriet är i ett säkert skick.

2. Använd icke-ledande förpackning när du

lagstiftningen om farligt gods. Transportera endast batterier när batterifacket är oskadat. Packa batterierna på ett sådant sätt att de inte kan röra sig fritt i förpackningen. UNDERHÅLL Ta ur batteriet innan du gör justeringar eller utför service eller underhåll. Det nns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm. Smörjande LSmörj skärbladet (Se Figur F) OBS: Det är viktigt att endast använda den rekommenderade smörjoljan (WD-40) för att undvika skador på bladet.

Skärpning VARNING: Använd inte maskinen med tråkiga eller skadade skärblad, vilket kommer att orsaka överbelastning och otillfredsställande prestanda. När prestandan i kapning börjar försämras, låt en fackman slipa klingan. Bär alltid skyddshandskar när du hanterar trimmerns klinga och slipa endast skäreggen. Slipa bara skäreggen. Slipa inte trubbiga utstända delar av skärbladet eller dess skydd. Använd en whetstone för att ta bort grad från skäreggen. Rengör dammet från bladet efter slipning. RENGÖRING

1. Stäng av trimmern och plocka bort batteriet.

2. Använd inte aggressiva rengöringsmedel

eller lösningsmedel. Rengör maskinen efter användning med en fuktad trasa doppad i neutralt rengöringsmedel.

3. Se till att anslutningen till batteriet är fri från

smuts och skräp och rengör med en mjuk och torr borste eller trasa.

4. Spreja inte vatten på motorn eller elektriska

5. Använd inte vatten med tryck för att rengöra

maskinen. FÖRVARING VARNING: Ta bort batteripaketet. Använd skyddshandskar när du utför justeringar, service eller underhåll. Placera inte handen eller fingrarna mellan klingans tänder och undvik att bli klämd eller skuren.

1. Sätt alltid på klingans hölje innan du lägger

häcktrimmern i förvaring. Rör inte klingans vassa tänder.

2. Håll den undan från frätande medel.

3. Rengör klippbladen efter användning.

4. Förvara maskinen på en torr plats utom räckhållSV

för barn och andra obehöriga personer. TEKNISKA DATA Typ KG262 KG262.X (250-299- maskinbeteckning, representativ för sladdlös häcksax) KG262 KG262.X ** Spänning 60 V Max *** Hastighet utan belastning 3400 /min Bladlängd 64 cm (25") Klipplängd 61 cm (24") Tandavstånd 34 mm (1.3") Max skärdiameter 27 mm (1") Maskinens vikt (Naken verktyg)

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det nns inga säkerhetsrelaterade förändringar mellan dessa modeller. *** Spänning uppmätt utan belastning. Initial batterispänning är max. 60 V. Nominell spänning är 54 V.

REKOMMENDERADE BATTERIER OCH LADDARE

Kategori Typ Kapacitet 60V Batteripaket KA3001 2.5 Ah 60V Laddning KA3713 3.0 A Vi rekommenderar att du köper tillbehör från butiken där verktygen säljs. Se tillbehörspaketet för mer information. Butikspersonal kan hjälpa dig och ge dig råd. BULLERINFORMATION Uppmätt ljudtryck

= 3 dB(A) Uppmätt ljudstyrka

= 3 dB(A) Använd hörselskydd. VIBRATIONSINFORMATION Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 62841: Vibrationsutsändningsvärde: a

= 2.16 m/s² Osäkerhet K = 1.5 m/s² Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning.SV

VARNING: Vibrationer och buller vid användning av elverktyget kan skilja sig från det angivna värdet beroende på vilket sätt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas beroende på följande exempel och andra varianter på hur verktyget används: Hur verktyget används och materialet som skärs eller borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtagen och om några antivibrations- och bullertillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt. VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera din exponering för vibrationer och buller. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs). Om verktyget ska användas regelbundet investera då i antivibrations- och bullertillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över era dagar. MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany På Positecs vägnar förklara att produkten Beskrivning Cordless Hedge Trimmer Type KG262 KG262.X(250-299 - maskinbeteckning, representativ för sladdlös häcksax) Funktion Trimma häckar och borstar Uppfyller följande direktiv, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC ändrad av 2005/88/EC 2000/14/EC ändrad av 2005/88/EC: - Konformitetsutvärderingsprocedur enligt Bilaga
