BRUKSANVISNING KG254E.9 KRESS

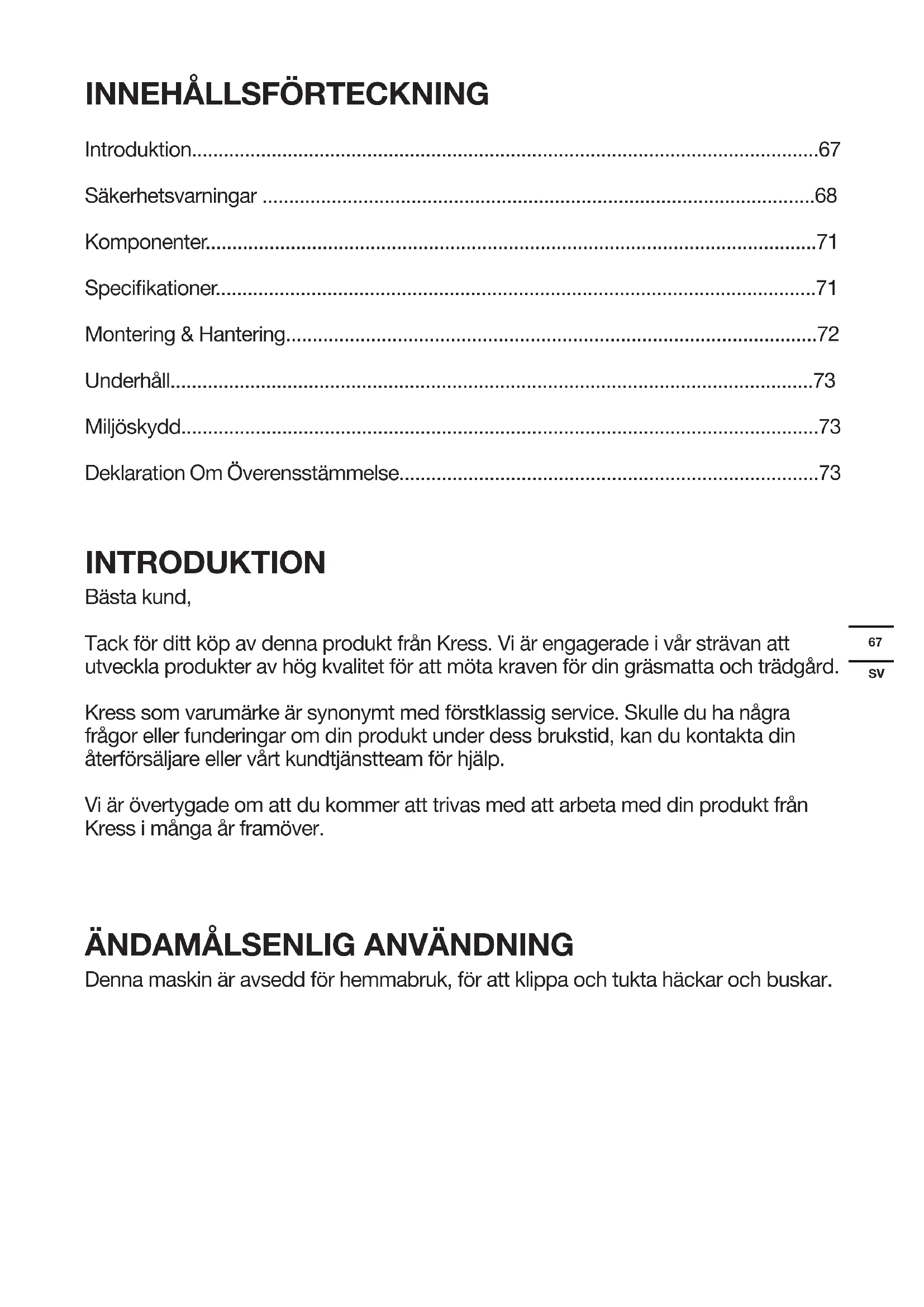

• Introduktion p. 67
• Säkerhetsvarningar p. 68
• Komponenter p. 71
• Specikationer p. 71
• Montering & Hantering p. 72
• Underhåll p. 73
• Miljöskydd p. 73
• Deklaration Om Överensstämmelse INTRODUKTION Bästa kund, Tack för ditt köp av denna produkt från Kress. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet för att möta kraven för din gräsmatta och trädgård. Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkt under dess brukstid, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp. Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver. p. 73

ÄNDAMÅLSENLIG ANVÄNDNING

Denna maskin är avsedd för hemmabruk, för att klippa och tukta häckar och buskar.68

Varning: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida bruk. Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker. b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor. c) Håll barn och åskådare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodierade stickkontakter och matchande eluttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det nns en större risk för elstötar om din kropp är jordad. c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar. f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET

a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador. b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador. c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med ngret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk. d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador. e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer. f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar. g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror. h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för. b) Använd inte verktyget om kontakten inte sätter på eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och måste repareras. c) Koppla bort kontakten från strömkällan och/eller ta bort batterierna, om de är löstagbara, från elverktyget, innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sådana förebyggande säkerhetsåtgärder reducerar risken för att du69

startar verktyget oavsiktligt. d) Förvara verktyget som inte används utom räckhåll för barn och låt inte någon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna på outbildade användare. e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg. f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket. b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand. c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand. d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada. f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130°C kan orsaka explosioner. g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls. b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker. VIKTIG TILLAGD SÄKERHETSNOTERING

a) Håll alla kroppsdelar borta från klippbladet. Ta inte bort klippmaterial eller håll i material som ska klippas medan bladen är i rörelse. Bladen fortsätter att röra sig efter att omkopplaren stängts av. Ett ögonblick av ouppmärksamhet när du arbetar med ett motordrivet verktyg kan resultera i allvarliga personskador. b) Bär häcktrimmern i handtaget och med bladet stoppat. Vid transport eller förvaring av häcktrimmern sätt alltid på skyddet för klippenheten och se till att inga strömbrytare används. Korrekt hantering av häcktrimmern minskar risken för eventuellt personskador från klippbladen. c) Vid transport eller förvaring av häcktrimmern, sätt alltid fast bladskyddet. Korrekt hantering av häcktrimmern kommer att minska risken för personskador från bladen. d) När material som fastnat tas bort eller vid service av enheten se till att alla strömbrytare är avstängda och att batteripaketet är borttaget eller frånkopplat. Oväntad aktivering av häcktrimmern när material som fastnat tas bort eller vid service kan resultera i allvarliga personskador. e) Hĺll verktyget med isolerade greppytor när du utför ett arbete där sĺgverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock. f) Håll strömsladden undan från klippområdet. Strömsladdar eller kablar kan döljas i häcken eller buskar och kan oavsiktligt klippas av av bladet. g) Använd inte häcktrimmern under dåliga väderförhållanden, särskilt när det finns risk för åska. Det minskar risken för att träffas av blixtar. h) Kontrollera att det inte finns några främmande föremål i häcken, t.ex.70

ståltrådsstängsel och dolda ledningar.

i) Håll häcktrimmern ordentligt, d.v.s. Med

båda händerna om det finns två handtag. j) Häcktrimmern är avsedd att användas av operatören från marken och inte på stegar eller någon annan instabil upphöjning. k) Innan häcktrimmern används, se till att låsenheterna på några rörliga element (t.ex. förlängningsskaft och lutningsenheter) om sådan finns är i låst position. SBATTERISÄKERHET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp. f) Håll batteriet rent och torrt. g) Torka av batteriet om det blir smutsigt med en torr, ren trasa. h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det inte

används. j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda. k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. l) Använd inte ett batteri som inte är avsett för användning med det här verktyget. m) Håll batteriet borta från barn. n) Behåll den ursprungliga bruksanvisningen för framtida användning. o) Plocka ur batteriet från verktyget då det inte används. p) Kassera batteriet på rätt sätt. q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet. r) Håll batteriet borta från mikrovågor och högt tryck. SYMBOLER Varning För att minska risken för skador måste användaren läsa bruksanvisningen Använd hörselskydd Använd hörselskydd Använd skyddsmask Håll alltid undan händerna Ta ur batteriet innan du gör justeringar eller utför service eller underhåll Litiumjonbatteri, som har blivit märkt med symbolerna i samband med “separat samling” av alla batteripack och batteripaket. Det återvinns eller tas bort för att minska miljöpåverkan. Batterier kan vara skadliga för miljön och människors hälsa eftersom de innehåller skadliga ämnen. Utsätt inte för regn Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln och kan skada ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall. Får ej uppeldas. Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd.71

• Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten. TEKNISKA DATA Typ KG254E KG254E.X (230-269 - maskinbeteckning, anger Sladdlös häcksax) KG254E KG254E.X** Spänning 20V Max*** Lithium Hastighet utan belastning 2400 /min Max. klipplängd 52 cm Max. klippdiameter 14 mm Tandavstånd 20 mm Maskinens vikt (Naken verktyg)

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det nns inga säkerhetsrelaterade förändringar mellan dessa modeller. *** Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V. Kategori Typ Kapacitet 20V Batteripaket KAB02 2.0 Ah 20V Laddning KAC02 2.0 A Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd. BULLERINFORMATION Uppmätt ljudtryck 77dB(A)

3.0dB(A) Uppmätt ljudstyrka 90dB(A)

3.0dB(A) Använd hörselskydd. VIBRATIONSINFORMATION Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 62841: Typisk uppmätt vibrering a

< 2.5 m/s² Osäkerhet K = 1.5m/s² Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning. VARNING: Vibrationer och buller vid användning av elverktyget kan skilja sig från det angivna värdet beroende på vilket sätt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas beroende på följande exempel och andra varianter på hur verktyget används: Hur verktyget används och materialet som skärs eller borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtagen och om några antivibrations- och bullertillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt. VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera din exponering för vibrationer och buller. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs). Om verktyget ska användas regelbundet investera då i antivibrations- och bullertillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över era dagar.72

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

FRÄMRE HANDTAGET. INNAN ENHETEN TAS I BRUK: Montering av skydd (Se A) VARNING: Om några delar saknas, är skadade eller trasiga, använd inte häcksaxen innan alla skadade delar har bytts ut eller reparerats. Underlåtenhet att göra detta kan leda till allvarliga personskador. Använd inte produkten utan att ha monterat skyddet och främre handtaget. MONTERING AV FRÄMRE HANDTAGET (Se B1, B2, B3) OBS: Handtagsskruvarna måste nå säkerhetsspärren. Om främre handtaget monteras bakåt kommer verktyget inte starta. Kontroll av batteriets laddningstillstånd (Se Fig. C1) OBS: Figur C1 gäller endast batteripack med batterilampor. Batterinivån kan ses från batterilampan genom att trycka på knappen bredvid lamporna. Innan start eller efter användning, ska du trycka på knappen bredvid strömindikatorlampan på batteripaketet för att kontrollera batteriets kapacitet. Ladda batteriet(Se Fig. C2) Ditt batteripaket är OLADDAT och du måste ladda det en gang innan användning. Mer information nns i bruksanvisningen till laddaren. VARNING! Laddaren och batteripaketet är särskilt konstruerade för att fungera tillsammans. Använd inget annat batteripaket eller någon annan laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara. Installera och ta bort batteriet (Se Fig.D) 1.Skjut in batteripaketet i batterifacket. 2.Tryck på batteripaketets spärrhake och ta bort batteriet från borrmaskinen. OBS: Efter laddningen skjut i batteripaketet i borrmaskinens batteriport. En enkel skjutning och ett lätt tryck är tillräckligt. DRIFT START OCH STOPP (Se E1, E2) Låt klippbladen nå full hastighet innan du klipper. Under arbetet, håll klippbladen borta från människor och föremål såsom väggar, stora stenar, träd, fordon etc. TOPPKLIPPNING (Se F1) Använd en bred svepande rörelse. En lätt nedåtriktad lutning av klippbladen i rörelsen riktning ger det bästa klippresultatet. OBS: Om bladen fastnar, stoppa trimmern omedelbart. Släpp de två brytarspakarna (5 & 6) innan du försöker att ta bort skräp som fastnat i klippbladen. Använd handskar när du trimmar taggiga eller stickande växter. Försök inte att klippa stammar som är för tjocka för klippbladen. SIDOKLIPPNING (Se F2) Vid trimning av sidorna på en häck börjar du nederst och klipper uppåt och spetsar till överkanten på häcken inåt. Denna form exponerar mer av häcken vilket resulterar i en mer likformig tillväxt. OBS: Notera att brytarspaken kan aktiveras på tre olika sidor vilket ger dig många valmöjligheter för att bekvämt grepp. Innan du klipper ett område bör du först inspektera det och ta bort alla främmande föremål som kan kastas iväg eller trassla in sig i bladen. Håll alltid trimmern med båda händerna och med bladen riktade bort från dig innan du startar den. Vid trimning av nytillväxt bör en bred svepande rörelse användas så att stammarna matas direkt in till bladen. SMÖRJNING AV KLIPPBLADEN （Se G） OBS: Det är viktigt att endast använda den rekommenderade standardsmörjoljan (WD-40) för att undvika att klingan skadas. UNDERHÅLL Ta ur batteriet innan du gör justeringar eller utför service eller underhåll. Det nns inta delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm. MILJÖSKYDD Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd.73

Verktyget och batteriet bör användas och förvaras i 0°C-45°C. Den rekommenderade omgivningstemperaturen för laddningssystem vid laddning är 0°C-40°C. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Deklarerar att denna produkt, Beskrivning Kress Sladdlös häcksax Typ KG254E KG254E.X (230-269- maskinbeteckning, anger Sladdlös häcksax) Funktion Trimma häckar och buskar Uppfyller följande direktiv, 2006/42/EC, 2014/30/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC ändrad av 2005/88/EC 2000/14/EC ändrad av 2005/88/EC: - Konformitetsutvärderingsprocedur enligt Bilaga V - Uppmätt bullernivå 84.5 dB(A) - Deklarerad garanterad bullernivå 90dB(A) Standarder överensstämmer med EN 62841-1, EN 62841-4-2, EN ISO 3744, EN 55014-1, EN 55014-2 Personen som godkänts att sammanställa den tekniska len. Namn: Marcel Filz Adress: Positec Germany GmbH, Postfach 32 02 16, 50796 Cologne, Germany 2021/11/08 Allen Ding Vice chefsingenjör, tester och certiering Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaCopyright © 2021, Positec. All Rights Reserved. AR01621500
