BRUKSANVISNING KC241.9 KRESS

Klipning parallelt med jorden (Se Fig. F1)

Montering och drift....275

Deklaration om överensstämmelse....284

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

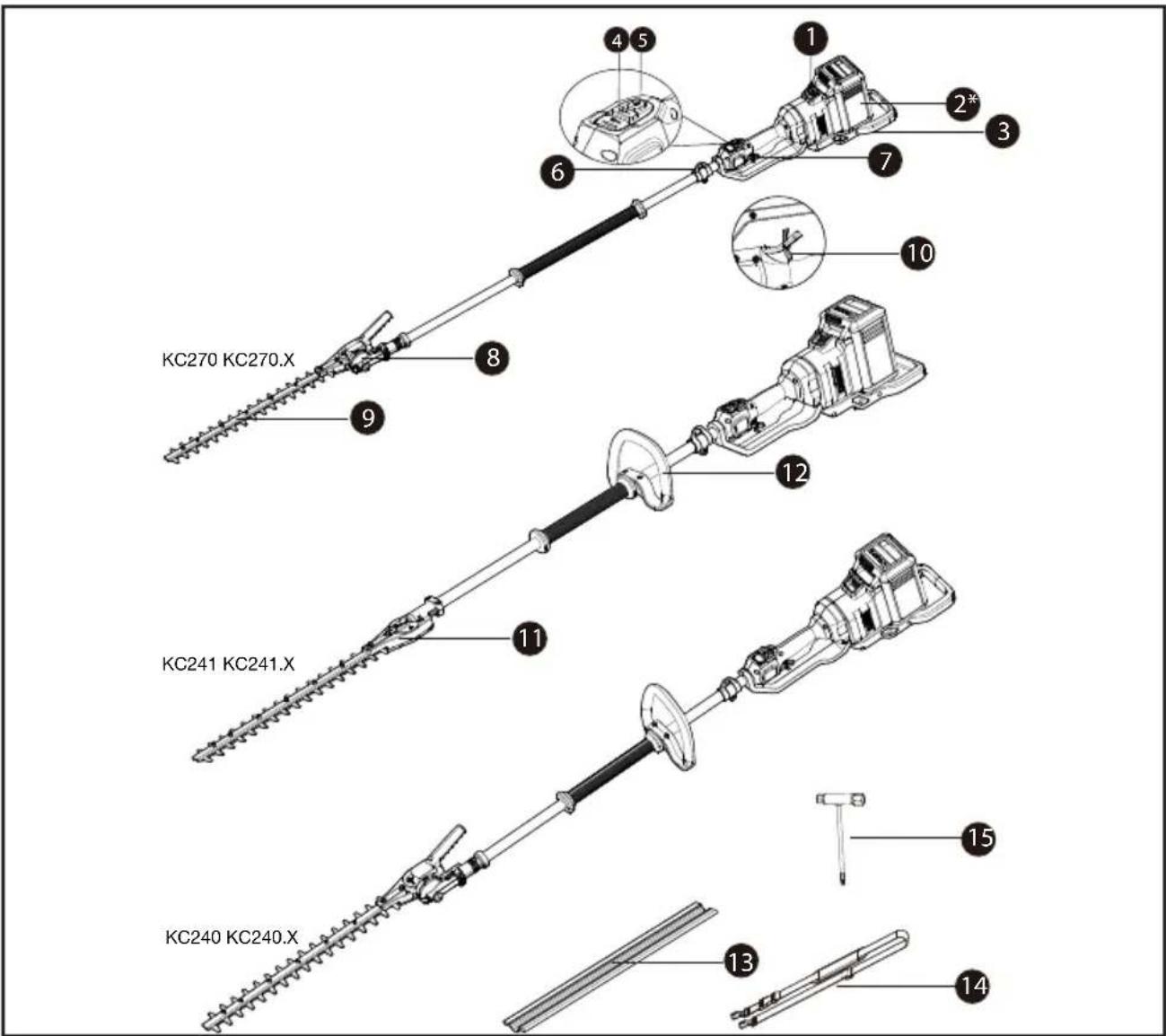

DRIFT INSTRUKTIONER

Maskinen är avsedd för att klippa och trimma häckar och buskar i lätt och tung kommersiell användning.

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

BRUKSANVISNING I ORIGINAL SÄKERHETSFÖRESKRIFTER SÄKERHETSVARNINGAR GENERELLA SÄKERHETS-VARNINGAR FÖR ELVERK-TYG

WARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som

följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSOMRÅDET
a) Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
b) Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELSÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.

c) Använd inte maskinen i regn eller under våta förhållanden. Detta kan öka risken för elektriska stötar. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.Håll batterianslutningen fri från smuts och skräp och rengör med en mjuk och torr borste eller trasa.

d) Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.

f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd

då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET
a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.
b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.
e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.
f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar.
g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

1. KORREKT ANVÄNDNING OCH HANTERING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Använd inte verktyget om kontakten inte sätter píller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och míste repareras.

c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen.

Sídana förebyggande säkerhetsltgärder reducerar risken för att du startar verktyget oavsiktligt.

d) Förvara verktyget som inte används utom räckhíll för barn och lít inte nígon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pí outbildade användare.

e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.

f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.

g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5. ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.

b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.

c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.

d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.

e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.

f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130 °C kan orsaka explosioner.

g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller

laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

6. UNDERHÅLL

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.

b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

VIKTIG TILLAGD SÄKERHET- SNOTERING FÖR DIN HÄCK- TRIMMER

a) Använd inte häcktrimmern under dåliga väderförhållanden, särskilt när det finns risk för åska. Det minskar risken för att träffas av blixtar.

b) Håll strömsladden undan från klippområdet. Strömsladdar eller kablar kan döljas i häcken eller buskar och kan oavsiktligt klippas av av bladet.

c) Använd hörselskyddTillräcklig skyddsutrustning minskar risken för hörselnedsättning.

d) HILL verktyget med isolerade greppytor när du utför ett arbete där sigverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock.

e) Håll alla kroppsdelar borta från klippbladet. Ta inte bort klippmaterial eller håll i material som ska klippas medan bladen är i rörelse. Bladen fortsätter att röra sig efter att omkopplaren stängts av. Ett ögonblick av ouppmärksamhet när du arbetar med ett motordrivet verktyg kan resultera i allvarliga personskador.

f) När material som fastnat tas bort eller vid service av enheten se till att alla strömbrytare är avstängda och att batteripaketet är borttaget eller frånkopplat. Oväntad aktivering av häcktrimmern när material som fastnat tas bort eller vid service kan resultera i allvarliga personskador.

g) Bär häcktrimmern i handtaget och med bladet stoppat. Vid transport eller förvaring av häcktrimmern sätt alltid på skyddet för klippenheten och se till att inga strömbrytare används. Korrekt hantering av häcktrimmern minskar risken för eventuellt personskador från klippbladen.

h) Vid transport eller förvaring av häcktrimmern, sätt alltid fast bladskyddet. Korrekt hantering av häcktrimmern kommer att minska risken för

personskador från bladen.

i) Kontrollera att det inte finns några främmande föremål i häcken, t.ex. stältrådsstängsel och dolda ledningar.
j) Håll häcktrimmern ordentligt, d.v.s. Med båda händerna om det finns två handtag.
k) Häcktrimmern är avsedd att användas av operatören från marken och inte på stegar eller någon annan instabil upphöjning.

I) Innan häcktrimmern används, se till att låsenheterna på några rörliga element (t.ex. förlängningsskaft och lutningsenheter) om sådan finns är i låst position.

m) Se till att eventuella justerbara stoppmekanismer underhålls med jämna mellanrum.

SÄKERHETSVARNINGAR FÖR HÄCKSAX MED FÖRLÄNGD RÄCKVIDD:

a) För att minska risken för elstötar, använd aldrig häcksaxen med förlängd räckvidd nära elektriska kraftledningar. Kontakt med eller användning nära elledningar kan orsaka allvarliga skador eller elektriska stötar. Kan leda till dödsfall.
b) Använd alltid två händer när du använder häcksaxen med förlängd räckvidd. Håll häcksaxen med förlängd räckvidd med båda händerna för att undvika att tappa kontrollen.
c) Använd alltid huvudskydd när du använder häcksaxen med förlängd räckvidd. Fallande skräp kan resultera i allvarliga personskador.

BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
i) Låt inte batteriet stå på laddning när det inte används.
j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m) Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för framtida användning.
o) Plocka ur batteriet från verktyget då det inte används.
p) Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.
s) Varning! Använd inte icke-uppladdningsbara batterier.

SPARA DESSA INSTRUKTIONER

BRUKSANVISNINGSKRAV FÖR TRÅDLÖS PRODUKT

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda:
(1) Enheten får inte orsaka skadlig störning och
(2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.
b) Försiktighet: Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen.
c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte någon garanti för att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:
- Rikta om eller flytta mottagningsantennen.
- Öka avståndet mellan utrustningen och mottagaren.

• Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio- eller TV-tekniker för att få hjälp.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksan-visningen.
	VARNING
	Använd skyddsglasögon
	Använd hörselskydd
	Använd skyddsmask mot damm
	Använd huvudskydd
	Använd skyddshandskar
	Håll händer borta från bladen
	Håll tillräckligt avstånd från elektriska kraftledningar

	Uttjänta elektriska produkter får inte kasseras som hushållsavfall.Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller Íterförsäljare för Ítervinningsrld.
	Miljövänlig avyttring av gamla elektriska apparaten betyder att de inte får kastas i de vanliga hushållssoporna utan måste lämnas till återvinningen. Avyttring på kommunala återvinningsstationer är gratis för privatpersoner. Ågaren till gamla apparater är ansvarig för att dessa lämnas för återvinning på en återvinningsstation eller på liknande plats. Med denna lilla personliga uppoffringen bidrar du till återvinning av värdefullt råmaterial och hanteringen av farliga substanser.
	Får ej brännas
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
Li-Ion	Li-Ion-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Ta ur batteriet innan du gör justeringar eller utför service eller underhåll

MONTERING & HANTERING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

FÖRE DRIFT:

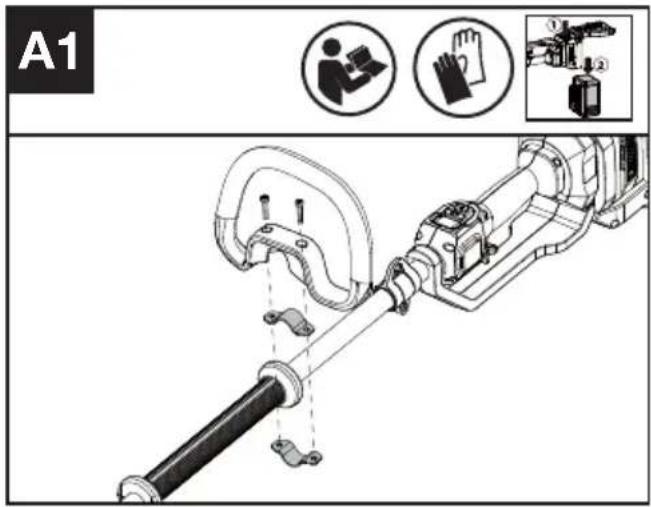

Montering av främre handtag (se bild A1)

A1

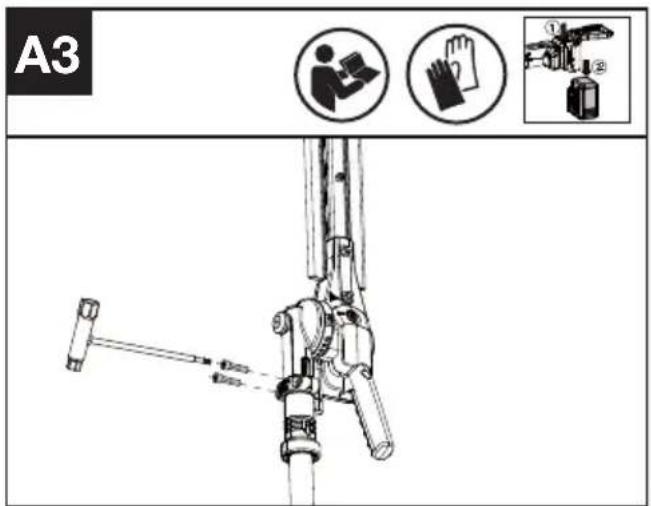

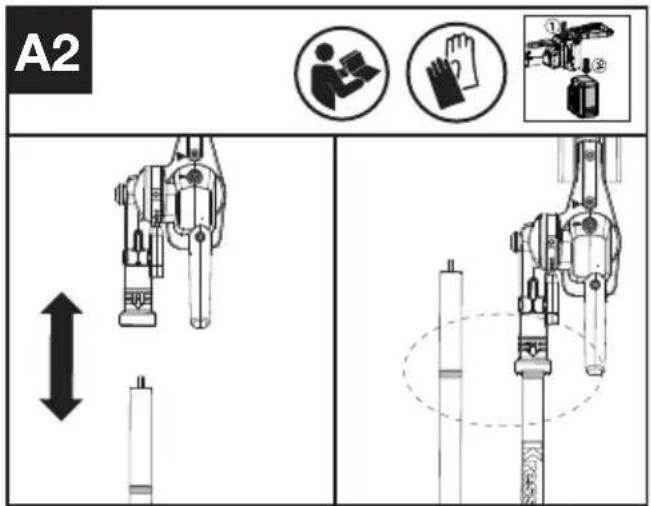

Montering av skärverktyget (se bild A2,A3)

A2 ↑ ↓

A3

Fäst skärverktyget på stängen och se till att det täcker hela den vita delen av etiketten. Dra åt skruvarna.
OBS! Håll bladet vertikalt uppåt.

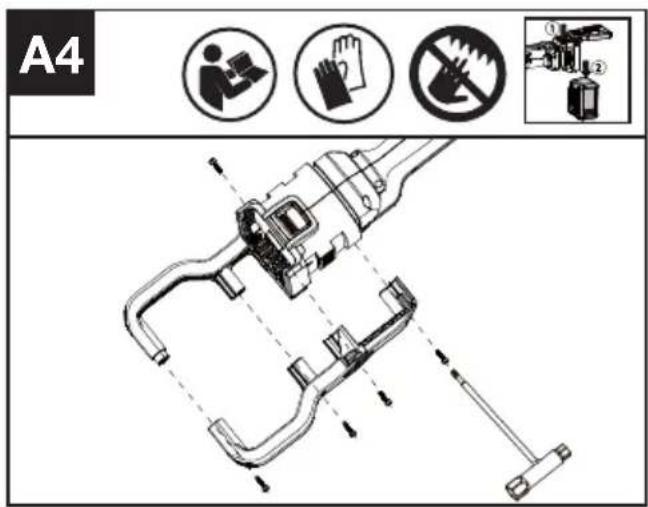

Montering av bakre handtagssats (se bild A4)

A4 ① ②

DRIFT:

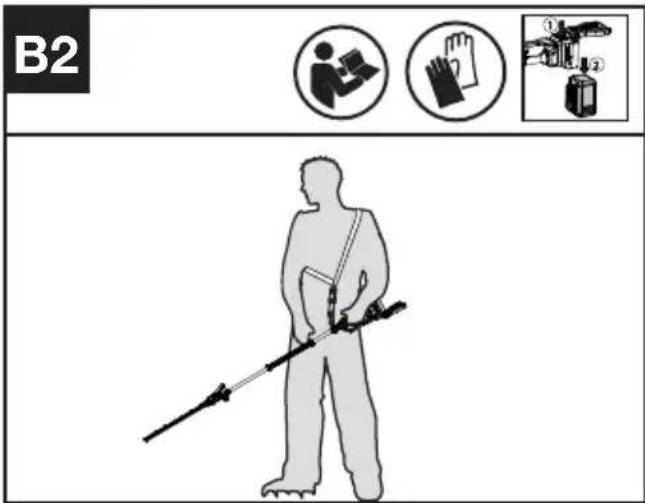

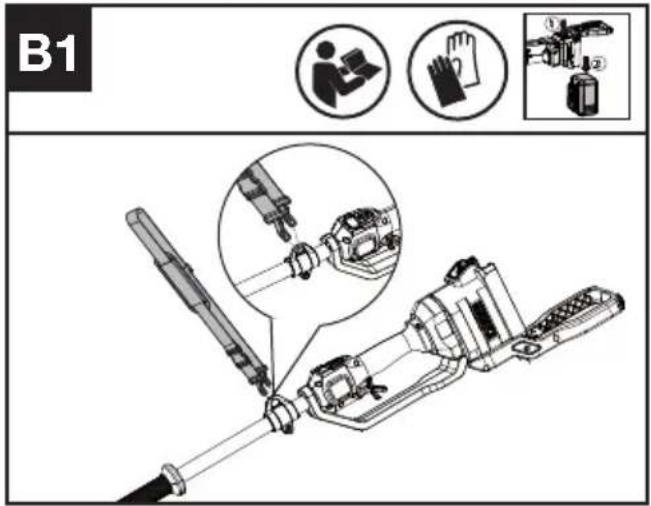

Montering av axelremmen (se bild B1, B2)

1. Justera längden på axelremmen.
2. Anslut karbinhaken på axelremmen till axelremmens fäste på skaftet till kantskäraren.

B1

B2 ① ②

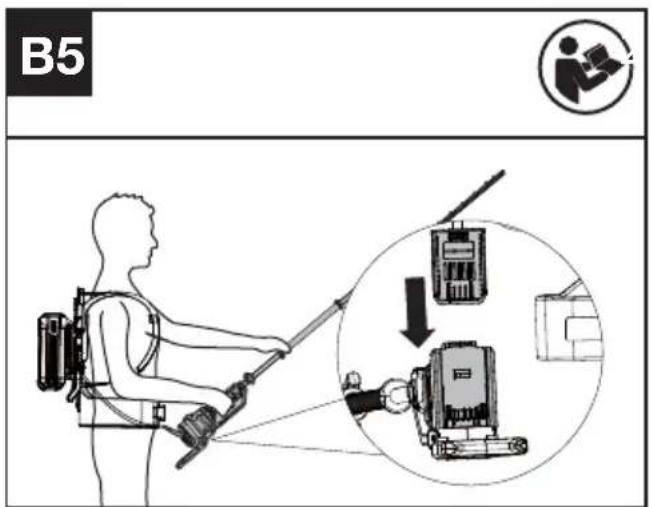

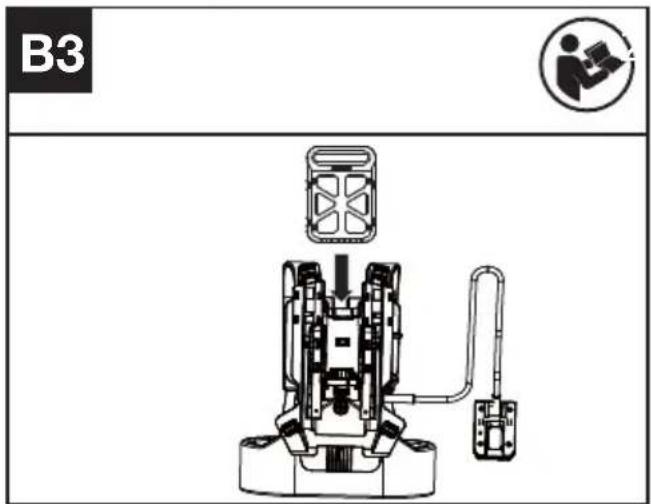

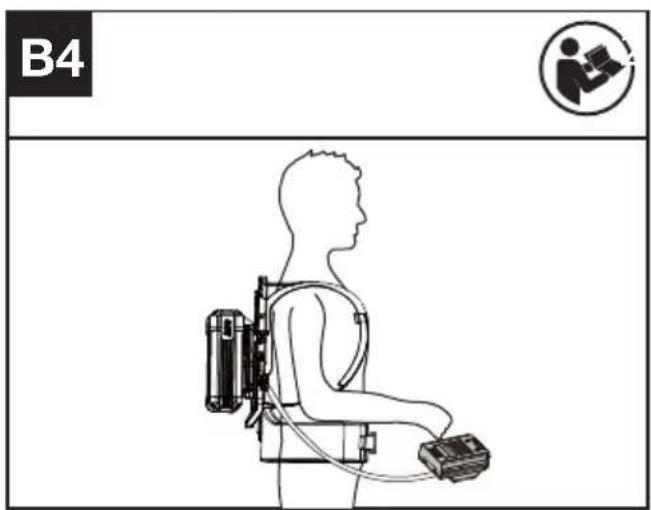

Ansluta häcksaxen till ryggsäcksselen (ingår ej) (se bild B3, B4, B5)

Installera batteripaketet i ryggsäckens sele och sätt sedan in kontakten i maskinen. Sätt på ryggsäcksselen.

Mer information finns i ryggsäcksselehandboken.

B3

B4

B5

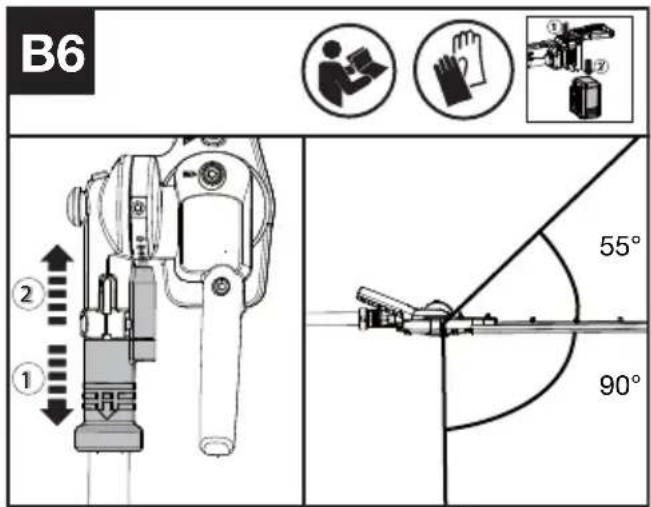

Justera bladvinkeln (se bild B6)

WARNING! Ta bort batteripaketet innan du justerar bladvinkeln.

WARNING! Se till att bladhylsan är korrekt monterad under justeringen av

bladvinkeln.

1. Dra ner justeringskragen, välj önskad bladvinkel och släpp justeringskragen. Se till att hålen är riktade och infogade.
2. Bladens vinkel kan justeras upp till 55 grader uppåt och 90 grader nedåt.

B6 ① ② ③ 55° 90°

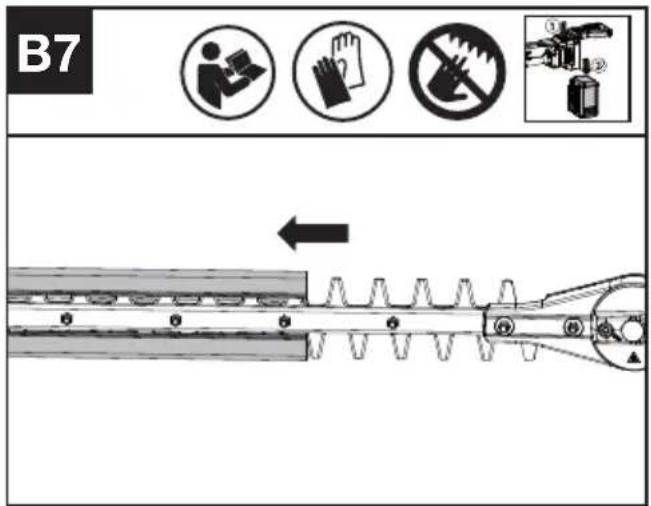

Innan användning, ta först bort bladskyddet (Se Bild. B7)

B7 ←

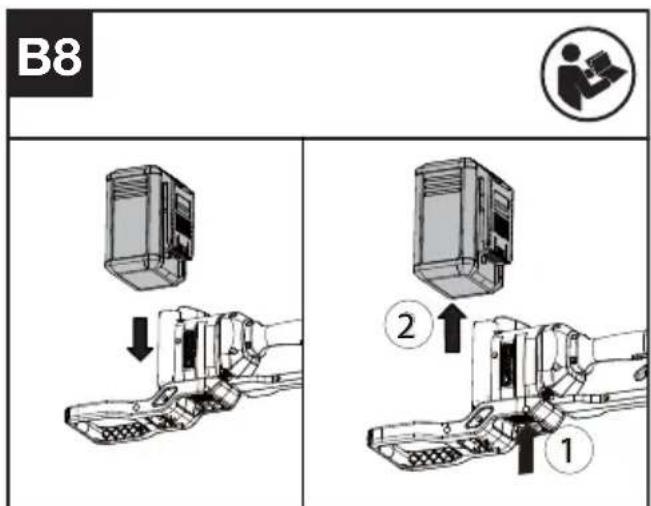

Ta Bort Eller Sätta I Batteripaketet (Se Figur B8)

B8 ② ①

1. Skjut in batteripaketet i batterifacket tills du hör ett klick.
2. Tryck på batteriets låsknapp för att lossa batteripaketet från verktyget.

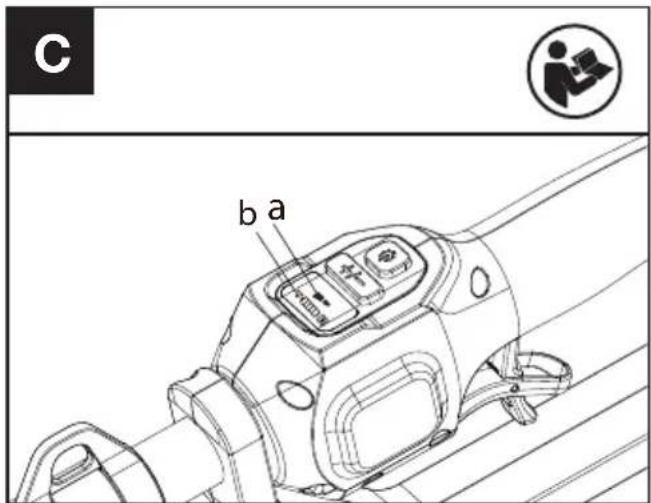

Testar trimmern och batteriet (Se Bild. C) Kontrollera displayen

C b a

1. Sätt i batteriet.
2. Håll ned och tryck på/av-knappen. Produkten slås på när lysdioden(a) lyser. Produkten slås av när lysdioden (b) är släckt.
3. Om varningsindikatorn (b) tänds eller blinkar, se Felsökning för lösningar.
4. Tryck på säkerhetslåset, tryck sedan på gasreglaget för att starta maskinen.
5. Släpp gasreglaget för att stoppa trimmern. Om trimmern inte stannar, ta bort batteriet och kontakta serviceagenten.

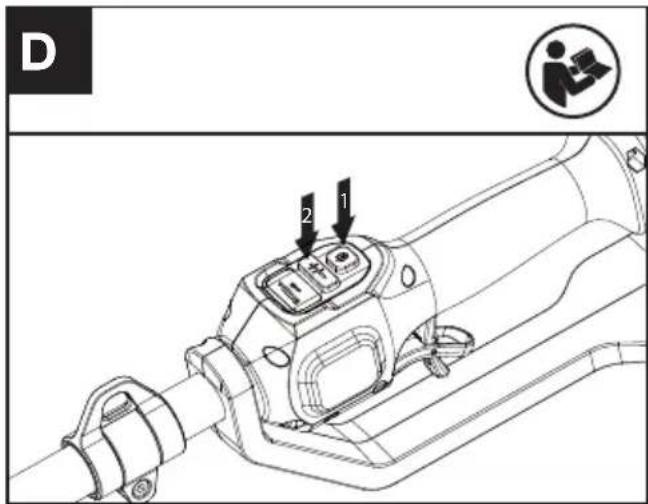

Att välja hastighet (se bild D)

1. Tryck på på/av-knappen.
2. Tryck knappen för hastighetsregleringen för att välja den hastighet du önskar.

D 2 1

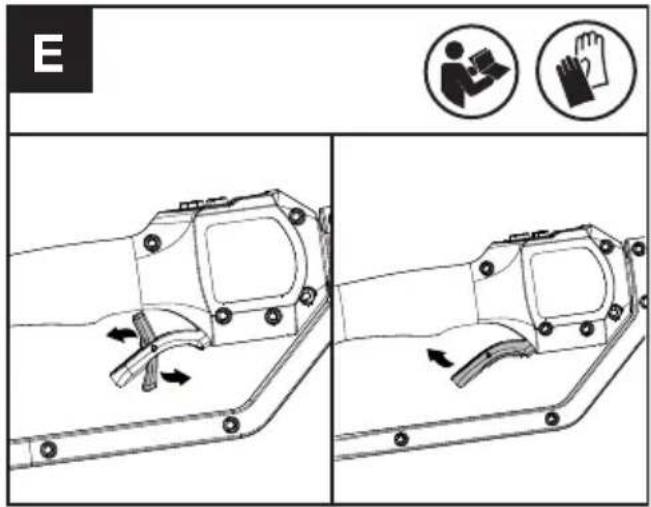

Innan du startar bör du trycka på säkerhetslåset (se bild E)

E

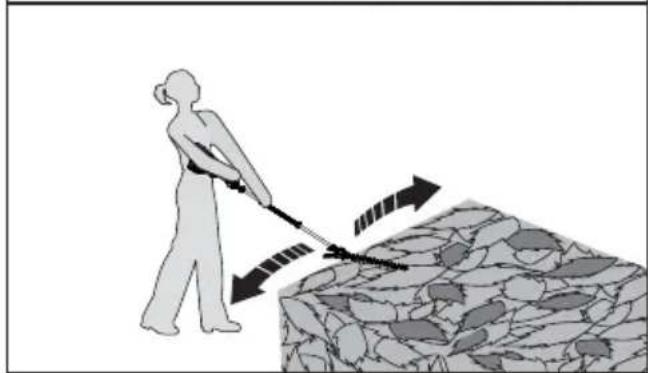

Skärning parallellt med marken (See Fig. F1)

1. Håll bladen parallella med marken.
2. Gå långsamt och stadigt framåt.

F1

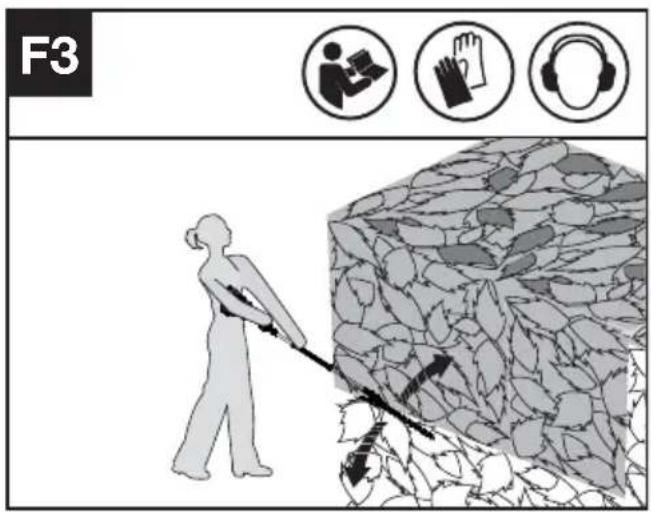

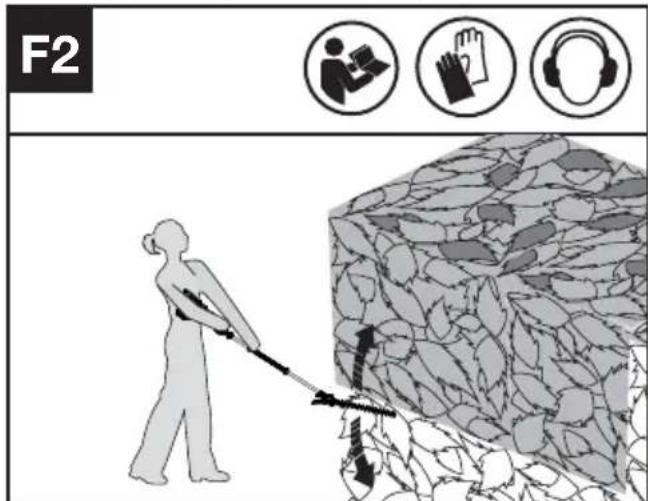

Sidoklippning (se bild F2, F3)

F2

Om det är nödvändigt att klippa vid ett visst avständ från häcken (blomsterbädden): ställ in klippverktyget i lämplig vinkel. När du klipper sidorna på häcken, börja nedtill och klipp uppåt, avsmalna häcken inåt upptill. På så sätt kommer formen att exponera mer av häcken och ge en mer enhetlig tillväxt.

F3

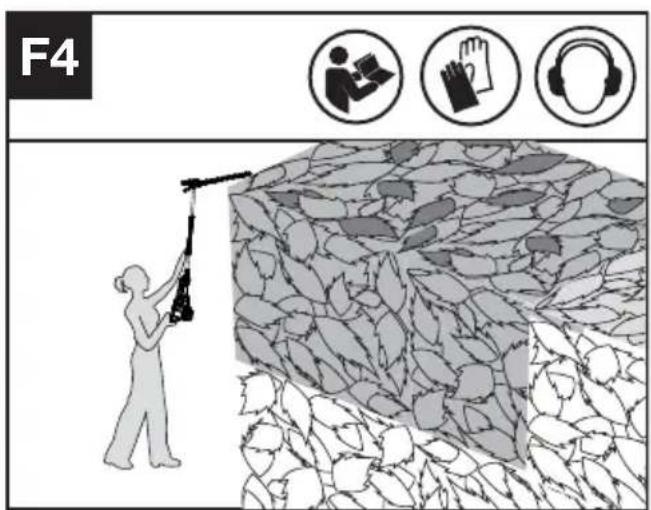

Klippning ovanför huvudet (se bild F4)

Håll häcksaxen vertikalt och sväng den i en båge för maximal arbetsavständ.

WARNING: Arbete på höjder över axelhöjd kan vara tröttande. För att minska risken för skador på grund av trötthet är det bäst att undvika att placera bakre handen på ett styrgrepp som är högre än axelhöjd. Justera bladets vinkel till den mest bekväma vinkeln och se till att maskinen är i en lägre och mindre tröttande position samtidigt som du säkerställer tillräcklig räckvidd. Ta regelbundna pauser.

F4

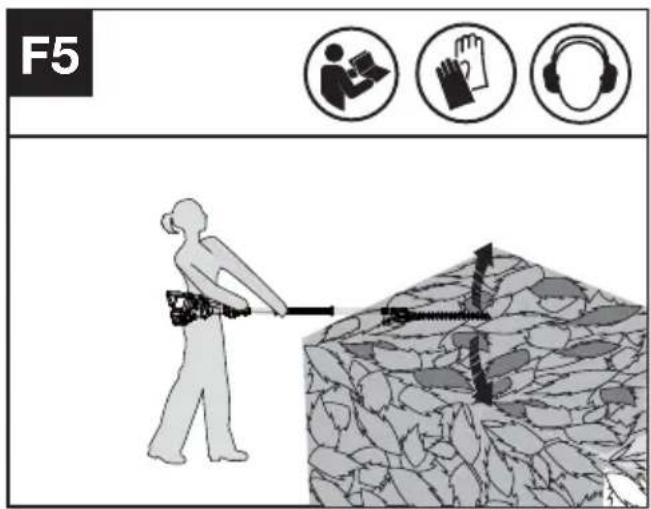

Toppklippning (se bild F5)

Använd en bred svepande rörelse. En lätt nedåtriktning av klippbladen i rörelsens riktning ger bästa klippresultat.

WARNING: Om några delar saknas, är skadade eller trasiga, använd inte din häcksax förrän alla skadade delar har ersatts eller reparerats. Att underlåta att göra detta kan leda till allvarliga personskador.

F5

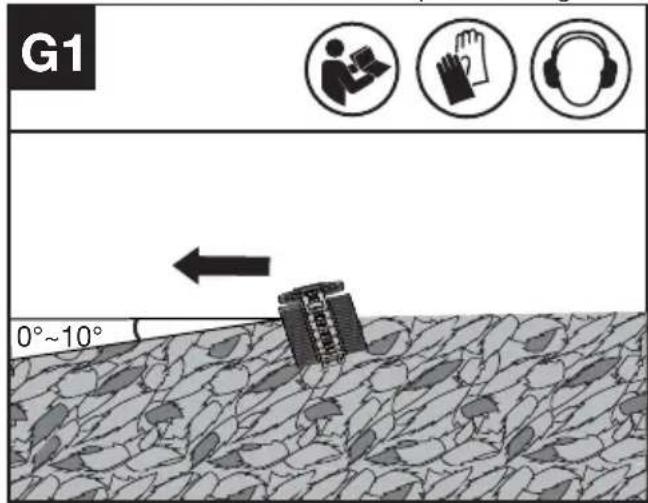

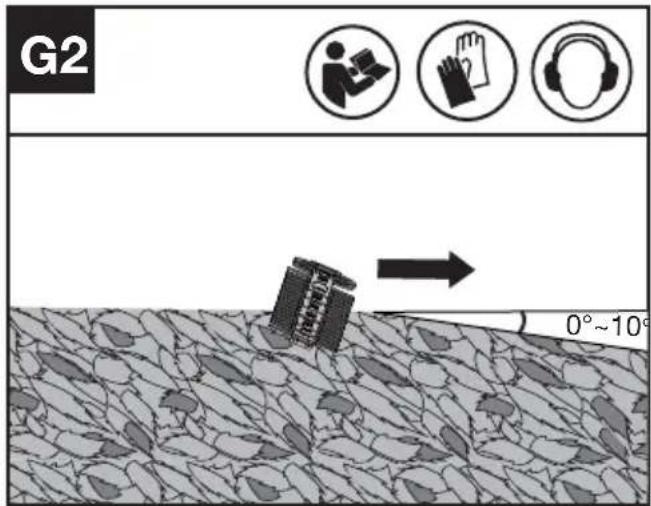

Justera klipputvinklingen (se bild G1 G2)

Flytta maskinen horisontellt, klipp med ena sidan av bladet och håll bladet i en vinkel på 0 till 10 grader.

G1 0°~10°

Så här använder du häckstrimmern

Innan du skär ett område, inspektera det först och ta bort alla främmande föremål som kan kastas eller trassla in sig i bladen. Håll alltid trimmern med båda händerna och med bladet borta från dig innan du slår på den.

Vid trimning av ny tillväxt, använd en bred svepande åtgård så att stjälkarna matas direkt in i bladet.

Låt skärbladen nå full hastighet innan du klipper.

Vid drift, håll skärbladen borta från människor och

föremål som väggar, stora stenar, träd, fordon etc. Om bladet stannar, stoppa omedelbart trimmern. Lossa de två switchspakarna innan du försöker rensa fast skräp från skärbladen.

Använd handskar när du trimmar taggig eller prickig tillväxt.

Försök inte klippa stjälkar som är för tjocka för skärbladet.

TRANSPORT

Transportera trimmern

1. Stäng av trimmern och plocka ur batteriet.
2. När du för trimmern för hand, håll i mitten på skaftet med klingan för trimning bakåt och se till att maskinen är parallell med marken.
3. Vid transport av trimmern i ett fordon, säkra fast den och placera den så att den inte tippar eller skadas.

Transportera batteriet

1. Se till att batteriet är i ett säkert skick.
2. Använd icke-ledande förpackning när du transporterar batteriet.
3. De inneslutna Li-Ion-batterierna omfattas av lagstiftningen för krav om farligt gods.
   Transportera endast batterier när batterihöljet är oskadat. Packa batterierna på ett sådant sätt att de inte kan röra sig i förpackningen.

UNDERHÅLL

WARNING! Ta alltid bort batteriet innan du utför något underhåll på trimmern.

Vänligen vänta tills maskinen har svalnat innan du utför underhåll.

Ta bort batteriet från häcksaxen innan du utför någon justering, service eller underhåll.

Det finns inga delar som kan servas av användaren i elverktyget. Använd aldrig vatten eller kemiska rengöringsmedel för att rengöra elverktyget. Torka rent med en torr trasa. Förvara alltid elverktyget på en torr plats. Håll motorventilationsöppningarna rena. Håll alla arbetskontroller fria från damm.

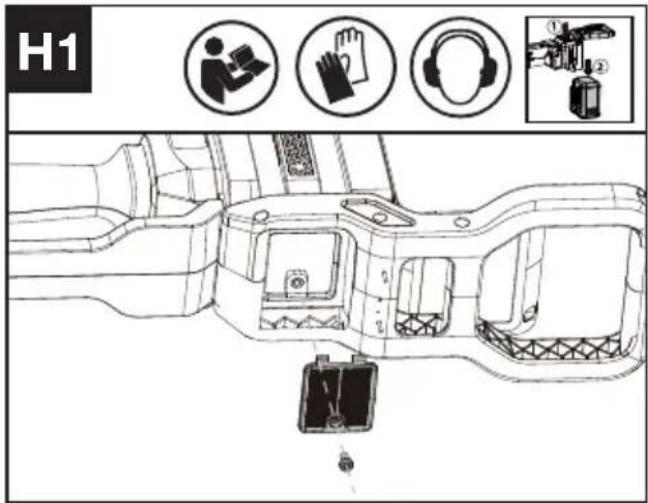

Rengöring av luftfiltret (se bild H1)

1. Rengör området runt luftfiltret. Använd en fuktig trasa eller en mjuk borste.
2. Skruva loss och ta bort luftfiltret.
3. Tvätta luftfiltret med rinnande vatten för att ta bort smutsen.
4. Låt luftfiltret torka i luften. Installera sedan tillbaka det i huset genom att dra åt skruven.

OBS: Om luftfiltret inte rengörs regelbundet kan motorn överhettas eller skadas.

H1 ① ②

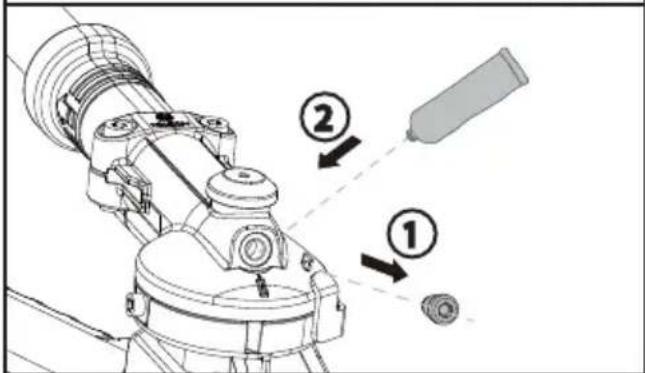

Smörjning av skärverktyget (se bild H2, H3)

1. Ta bort skruvpluggen från växelhuset och injicera lite fett i huset.
2. Dra åt skruven.

H2

Smörjning av skärverktyget (se bild H4)

1. Ta bort skruvpluggen från växelhuset och injicera lite fett i huset.
2. Dra åt skruven.

H4 ① ②

Skärpning

WARNING: Använd inte maskinen med tråkiga eller skadade skärblad, vilket kommer att orsaka överbelastning och otillfredsställande prestanda. När skärprestandan börjar försämras, fyll på bladet igen. När klippprestandan börjar försämras, låt en fackman slipa om bladet. Skyddshandskar ska alltid användas när du hanterar trimmerns blad och endast skäreggen ska slipas. Slipa bara skäreggen. Slipa inte trubbiga utstända delar av skärbladet eller dess skydd. Använd en whetstone för att ta bort grad från skäreggen. Rengör dammet från bladet efter slipning.

Rengöring av bladet

Spraya båda sidorna av klippbladet med lösningsmedel av harts, sätt i batteriet och starta häcksaxen i några sekunder. Detta säkerställer en jämn fördelning av lösningsmedlet av harts över hela klippbladet.

OBS: Undvik att använda högtryckstvättmaskin för att rengöra bladen och undvik att använda några vätskor förutom lösningsmedlet av harts.

RENGÖRING

1. Stäng av trimmern och plocka ut batteriet.
2. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Rengör maskinen efter användning med en fuktig trasa doppad i milt rengöringsmedel.
3. Håll batteriuttaget fritt från smuts och skräp och rengör med en mjuk och torr borste eller trasa.
4. Spreja inte vatten på motorn eller elektriska komponenter.
5. Använd inte vatten med tryck för att rengöra maskinen.

FÖRVARING

1. Ta bort batteripaketet från trimmern innan förvaring.
2. Förvara trimmern och batteriet på en torr och säker plats utom räckhåll för barn eller annan obehörig person.
3. Förvara batteriet endast inom ett temperaturområde mellan 41°F (5 °C) och 77°F (25 °C). Som ett exempel, ska batteriet inte lämnas i bilen sommartid.
4. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.

För batteriverktyg

Den rekommenderade omgivande temperaturintervallet för urladdning är -20 °C till 45 °C. Det rekommenderade omgivningstemperaturintervallen för laddningssystem vid laddning är -5°C\~45°C.

Information angående säker hantering av använda batterier:

I slutet av apparatens livslängd, ta bort batteripaketet säkert innan du gör dig av med apparaten. Kasta inte batterier i vanligt avfall eller släng dem i sopkorgen. Kasta inte heller batteriet tillsammans med maskinen. Ta bort det använda batteripaketet från apparaten och lämna in det på närmaste eller bekväma återvinningsanläggning. Vid tveksamheter, kontakta din lokala miljöskyddsavdelning. Batterier kan komma in i vattenkretsen om de inte hanteras korrekt, vilket kan vara skadligt för ekosystemet. Släng inte bort använda batterier som osorterat hushållsavfall.

FELSÖKNING

I följande tabell hittar du problem och åtgärder som du kan utföra om inte enheten fungerar som den ska.

Varning: Stäng av enheten och ta bort batteriet före all felsökning.

TRIMMER

Problem Möjliga orsaker Korrigerande åtgärder
Batteriindikatorns lysdiod blinkar	Låg batterispänning. Byt ut batteriet.
Lysdioden blinkar rött vid fel	Överbelastning Skärverktyget har låst sig. Stäng av produkten. Plocka bort batteriet. Rengör skärverktyget från oönskade material.
	Problem med temperaturen. Låt produkten svalna.
	Andra problem	Kontakta serviceagent
Produkten startar inte Smuts	på batteriets kontakter. Rengör batteriets kontakter med tryckluft eller en mjuk borste.
	Andra problem Kontakta serviceagent.
Trimmern kör oregelbundet B	Batteriet är inte helt anslutet till maskinen.	Sätt i batteriet helt.
	Potentiellt elektriskt problem. Kontakta serviceagent.
Överdrivna vibrationer/ oljud.	Problem med skärverktyg. Maskinen defekt.	Byt ut skärverktyget. Kontakta serviceagent.

BATTERI

Problem Möjliga orsaker Korrigerande åtgärder
Lysdioden är tänd vid fel Batteriet är urladdat Byt ut batteriet.		Om batteriet inte laddar, kontakta din serviceagent.
		Använd batteriet i miljöer där temperaturen ligger mellan -5 °C och 45 °C (23°F till 113°F) för laddning; -20 °C till 45 °C (-4°F till 113°F) för urladdning.
		Andra Kontakta din serviceagent.

TEKNISKA DATA

TypKC240 KC240.X KC241 KC241.X KC270 KC270.X (2- benämning av maskinen, representativ för sladdlös häcktrimmer)

	KC240 KC240.X**	KC241 KC241.X**	KC270 KC270.X**
Spänning	60 V --- MAX ***
Skärhastighet	3200/4000 SPM
Bladlängd	55 cm
Tandavstånd	34 mm
Grad av skydd	IPX4
Maskinens vikt(Naken verktyg)	5.2 kg	4.6 kg	5.4 kg

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.

*** Spänning mäts utan arbetsbelastning. Initial batterispänning när maximalt 60 volt. Nominell spänning är 54 volt.

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Kapacitet Laddning Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810(Med ryggsäckshängslen ochviktsatsen)	11.0 Ah

Vi rekommenderar att du köper dina tillbehör från samma leverantör som sålde verktyget till dig. Se förpackningen med tillbehör för mer information. Leverantören kan hjälpa dig och ge råd.

TEKNISKA DATA FÖR BATTERIPAKET (TILLVAL)

Frekvensband för Bluetooth 2400-2483.5 MHz
Maximal sändareffekt för Bluetooth	8 dBm

BULLERINFORMATION

	KC240 KC240.X	KC241 KC241.X KC270	KC270.X
Uppmätt ljudtryck L	_pA = 86.29 dB(A)	_pA = 86.70 dB(A)	_pA = 85.40 dB(A)
K_pA	3.0 dB(A)	3.0 dB(A) 3.0 dB(A)
Uppmätt ljudstyrka L	_wA = 94.29 dB(A)	L_wA = 94.70 dB(A)	_wA = 93.40 dB(A)
K_wA	1.51 dB(A)	3.48 dB(A)	3.39 dB(A)
Använd hörselskydd

VIBRATIONSINFORMATION

Totala vibrationsvärden (triaxvektorsumma) fastställda enligt EN 62841:

	KC240 KC240.X	KC241 KC241.X	KC270 KC270.X
Typisk uppmätt vibrering	a_h = 2.05 m/s^2	a_h = 1.78 m/s^2	a_h = 2.18 m/s^2
Osäkerhet	K = 1.5 m/s^2	K = 1.5 m/s^2	K = 1.5 m/s^2

Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning.

WARNING: Vibrationer och buller vid användning av elverktyget kan skilja sig från det angivna värdet beroende på vilket sätt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas

beroende på följande exempel och andra varianter på hur verktyget används:

Hur verktyget används och materialet som skärs eller borras.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.

Åtdragningsgraden av greppet på handtagen och om några antivibrations- och bullertillbehör används.

Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt

WARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera din exponering för vibrationer och buller.

Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs). Om verktyget ska användas regelbundet investera då i antivibrations- och bullertillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

MILJÖSKYDD

Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.

DEKLARATION OM ÖVERENSSTÄMMELSE

VI,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

På Positecs vägnar förklara att produkten

Beskrivning Häcksax på stång

Typ KC240 KC240.X KC241 KC241.X KC270

KC270.X (2- benämning av maskinen, representativ för häcktrimmer)

Funktion Trimma häckar och borstar

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC ändrad av 2005/88/EC

KC240 KC240.X

2000/14/EC ändrad av 2005/88/EC:

• Konformitetsutvärderingsprocedur enligt Annex V
• Uppmätt bullernivå 94.29 dB (A)
• Deklarerad garanterad bullernivå 96 dB (A)

KC241 KC241.X

2000/14/EC ändrad av 2005/88/EC:

• Konformitetsutvärderingsprocedur enligt Annex V
• Uppmätt bullernivå 94.70 dB (A)
• Deklarerad garanterad bullernivå 98 dB (A)

KC270 KC270.X

2000/14/EC ändrad av 2005/88/EC:

• Konformitetsutvärderingsprocedur enligt Annex V
• Uppmätt bullernivå 93.4 dB (A)
• Deklarerad garanterad bullernivå 97 dB (A)

Standarder överensstämmer med

EN 62841-1, EN 62841-4-2, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Personen som godkänts att sammanställa den tekniska filen

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M C E

2024/02/19

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
