BRUKSANVISNING KC241.9 KRESS

Montering og betjening....230

Transport....235

Vedligeholdelse....235

Rengøring....236

Opbevaring....236

Fejlfinding....237

Tekniske data....237

Miljøbeskyttelse....239

Konformitetserklæring....239

INTRODUKTION

Kære kunde,

Gem alle advarsler og instruktioner for fremtidig reference.

ADVARSEL! Fjern batteriet før du udfører justeringer, service eller vedligeholdelse.

1. Fjern batteripakken fra trimmeren inden opmagasinering.
2. Opbevar trimmeren og batteriet på et tørt og

Produktsikkerhet....257

Montering og bruk....260

Tekniske data....267

Miljøverntiltak....268

Samsvarserklæring....269

INTRODUKSJON

Kjære kunde,

Takk for at du kjøpte dette Kress Commercial-produktet. Vi er dedikerte innen utvikling av høykvalitetsprodukter som møter dine behov for kommersiell landsskapsarkitektur.

Kress-merket er synonymt med försteklasses service. Hvis du har spørsmål eller bekymringer angående produktet gjennom produktets levetid, bes du kontakte forhandleren din eller vårt kundeserviceteam for å få hjelp.

Vi er sikre på at du vil ha glede av å bruke Kress-produktet ditt i mange år fremover.

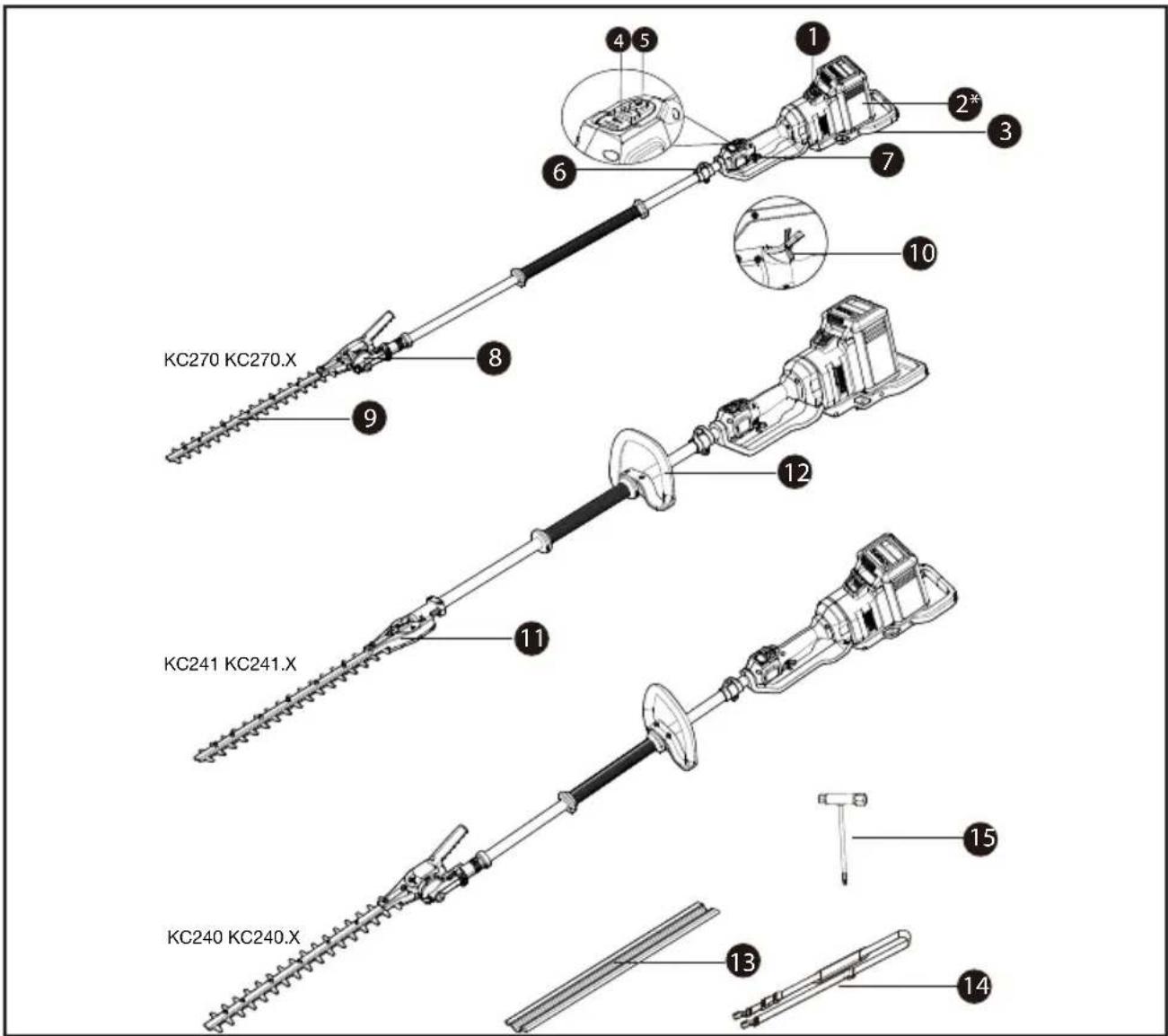

FORMÅLSMESSIG BRUK

Maskinen er bestemt for klipping og trimming av hekker og busker ved lett og tung kommersiell bruk.

sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN
a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

c) Ikke bruk maskinen i regn eller under våte forhold. Det kan øke risikoen for elektrisk støt. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen. Hold batteriforbindelsen fri for skitt og smuss, og rengjør den med en myk og tørr børste eller klut.

d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en

skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern- avhengig av type og bruk av elektroverktøyet -reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.

e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÄNDTERING OG BRUK AV ELEKTROVERKTÖY

a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan

slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/ eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
5) AKTSOM HÄNDTERING OG BRUK AV BATTERIDREVNE VERKT∅Y
a) Lad batteriet kun opp i ladeapparaker som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
e) Ikke bruk batteriet eller verktøyet hvis det er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann,

eksplosjon eller fare for personskade.

f) Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130°C kan forårsake eksplosjon.
g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturområdet, kan skade batteriet og øke brannfaren.
6) Service
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.
b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

VIKTIGE YTTERLIGERE SIKKERHETSANVISNINGER FOR DIN HEKKSAKS

a) Bruk ikke hekktrimmeren under dårlige værforhold, spesielt dersom det er fare for lyn. Dette reduserer risikoen for å bli truffet av lynet.
b) Hold alle strømledninger og kabler unna skjæreområdet. Strømledninger eller kabler kan være skjult i hekker eller busker og kan ved et uhell bli kuttet av bladet.
c) Bruk hørselsvernAdekvat beskyttelsesutstyr vil redusere risikoen for hørselstap.
d) Hold verktøyet med en isolerende gripeoverflate når du utfører en operasjon der skjæreverktøyet kan komme i kontakt med skulle ledninger eller sin egen ledning. Kontakt med en "levende" ledninger vil utsette metalldeler til verktøyet og operatøren for støt.
e) Hold alle kroppsdeler borte fra skjærekniven. Ikke fjern avskåret materiale eller hold fast i ting som skal skjæres i mens skjærekniven er i bevegelse. Knivene fortsetter å rotere etter at bryteren er slått av. Ett øyeblikk av uoppmerksomhet mens hekksaksen er på kan galvorlige personskader.
f) Når du fjerner fastkilt materiale eller utfører service på enheten, må du sørge for at alle strømbrytere er slått av og at batteripakken er fjernet eller frakoplet. Uventet aktivering av hekktrimmer når du fjerner fastkilt materiale eller service, kan føre til alvorlig personskade.
g) Bær hekksaksen ved håndtaket när skjærekniven er stanset og pass på å ikke bruke strømbryteren. Riktig håndtering av hekksaksen minsker muligheten for personskader pga. skjærekniven.
h) Når du transporterer eller oppbevarer hekktrimmeren, må du alltid passe på beskyttelsesdekselet. Korrekt håndtering av hekktrimmeren reduserer risikoen for personskade fra skjæreknivene.
i) Sjekk hekken for fremmedlegemer, f.eks gjerdeståltråd og skjulte kabler.

j) Hold hekktrimmeren ordentlig, f.eks med begge hender dersom det foreligger to håndtak.
k) Hekktrimmeren er ment å brukes av operatøren på bakkenivå og ikke på stiger eller annen ustabil støtte.
I) Før du bruker hekktrimmeren bør brukeren sørge for at låseanordningen(e) for bevegelige elementer (dvs. akselforlengeren og det dreibare elementet), om noe, er i låseposisjon.
m) Vedlikehold den justerbare stoppmekanisme med jevne mellomrom.

ADVARSLER FOR HEKKSAKS MED UTVIDET REKKEVIDDE:

a) For å redusere risiko for elektrisk støt, bruk aldri hekksaks med utvidet rekkevidde i nærheten av elektriske ledninger. Kontakt med eller bruk i nærheten av kraftledninger kan forårsake alvorlig personskade eller elektrisk støt med død.
b) Bruk alltid to hender når du bruker hekksaks med utvidet rekkevidde. Hold hekksaks med utvidet rekkevidde med begge hender for å unngå å miste kontroll.
c) Bruk alltid vernehjelm når du bruker hekksaks med utvidet rekkevidde. Fallende gjenstander (rusk, etc.) kan føre til alvorlig personskade.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.
c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.
f) Hold batteripakken ren og tørr.
g) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
h) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.
i) Ikke ha batteripakken til ladning når den ikke

er i bruk.
j) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.
k) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
I) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
m) Hold batteripakken utenfor barns rekkevidde.
n) Ta vare på den originale bruksanvisningen for fremtidig bruk.
o) Ta ut batteriene fra utstyret når det ikke er i bruk.
p) Kvitt deg med produktet på forsvarlig måte.
q) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.
r) Hold batteriet unna mikrobølger og høyt trykk.
s) Advarsel! Ikke bruk ikke-oppladbare batterier.

TA VARE PÅ DISSE INSTRUKSJONENE

BRUKERHÅNDBOKSKRAV FOR TRÅDL∅ST PRODUKT

a) Bruk av denne enheten er underlagt følgende to betingelser:
(1) Denne enheten kan ikke forårsake skadelig interferens, og
(2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift.
b) Forsiktig: Endringer eller modifikasjoner av denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.
c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens for radio-eller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere av følgende tiltak:
- Reorienter eller flytt mottakerantennen.
- ∅k avstanden mellom utstyret og mottakeren.
- Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er koblet til.
- Konsulter forhandleren eller en erfaren radio/TV-tekniker for å få hjelp.

SYMBOLER

	For å redusere risikoen for personskade, må brukeren lese instruksjonsveiledningen
	ADVARSEL
	Bruk vernebriller
	Bruk hørselsvern
	Bruk støvmaske
	Bruk hjelm
	Bruk vernehansker
	Hold hendene unna
	Hold tilstrekkelig avstand fra strømledningen
	Avfall etter elektriske produkter må ikke legges sammen med hush-oldningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.
	Miljøvennlig avhending Gamle elektriske apparater må ikke avhendes sammen med restavfallet, men må avhendes separat. Avhending på felles innsamlingssted via privatpersoner er gratis. Eieren av gamle apparater er ansvarlige for å bringe apparatene til disse innsamlingsstedene eller til lignende innsamlingssteder. Med denne lille egeninnsatsen bidrar du til resirkulering av verdifulle råvarer og behandling av giftige stoffer.

	Ikke brenn
	Batt Hvis det ikke håndteres riktig, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.
	Litium-ion-batteri. Dette produktet er merket med symbolet “samlet separat” med alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse.
Li-Ion
	Ta ut batteriene før justering, service eller vedlikehold utføres.

MONTERING OG BRUK

Merk: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

F∅R DU BRUKER:

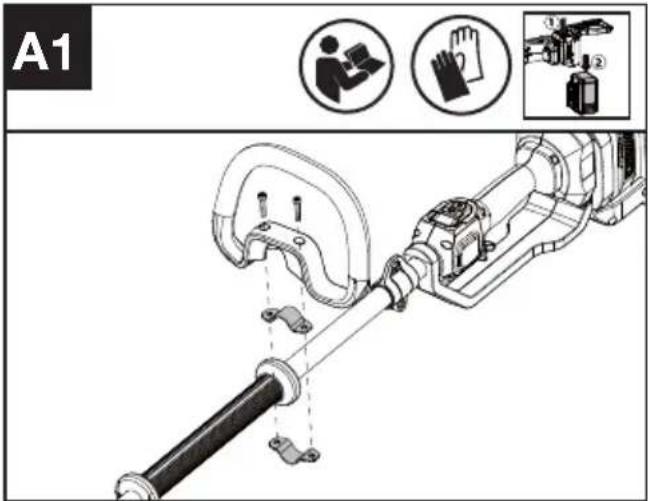

Montering av trimmerhodet (Se figur. A1)

A1 ① ②

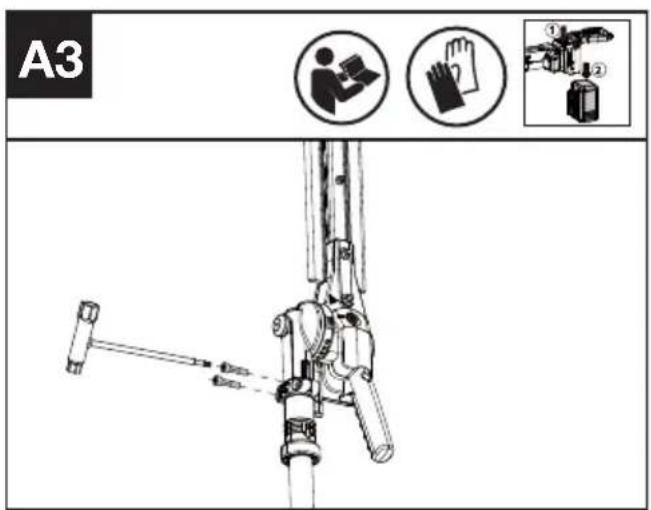

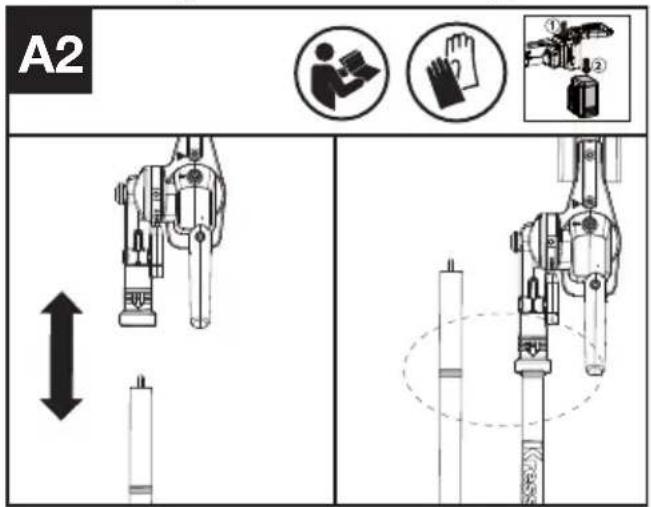

Montering av kuttevedheng (Se figur. A2,A3)

MERK: Vennligst hold bladet vertikalt oppover.

A2 ↑ ① ②

A3 ① ②

Fest skjæretilbehøret til stangen og sørg for at det dekker hele den hvite delen av merket. Stram skruene. MERK: Vennligst hold bladet vertikalt oppover.

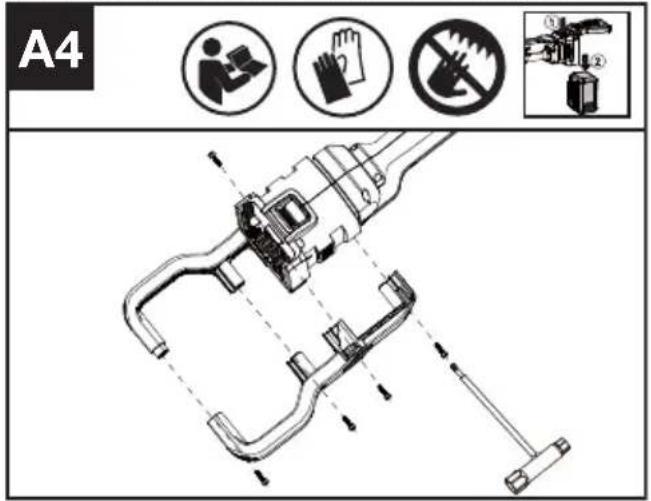

Montering av bakre håndtak (Se figur. A4)

A4 ① ②

BRUK

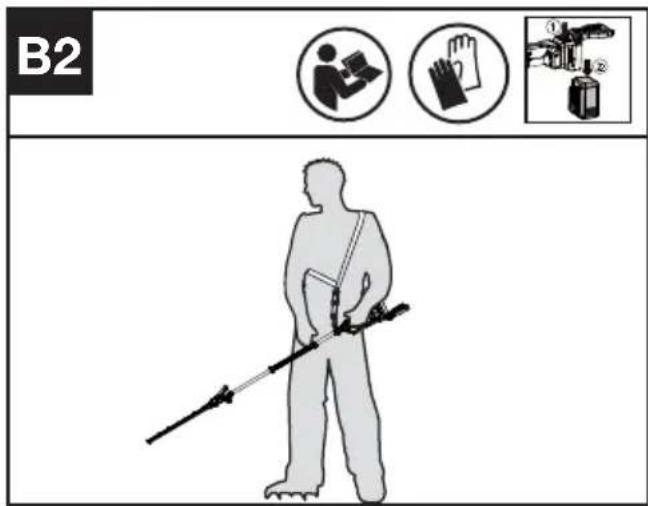

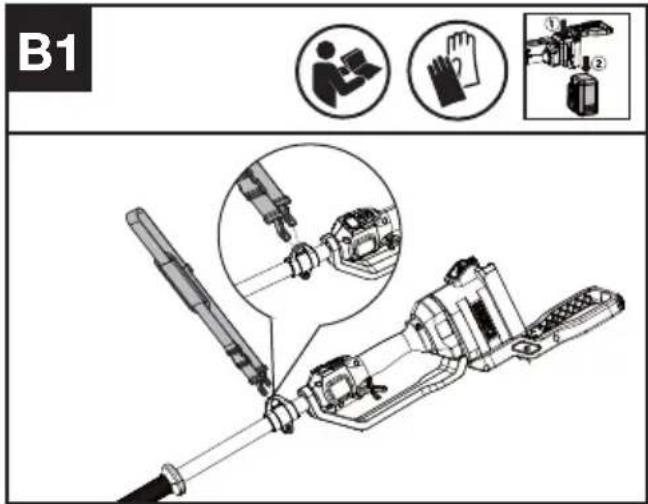

Fjerning eller installering av batteripakke (Se figur. B1, B2)

1. Skyv batteripakken inn i batterirommet.
2. Trykk på låsen på batteripakken og fjern

batteripakken fra verktöyet.

B1 ① ②

B2 ① ②

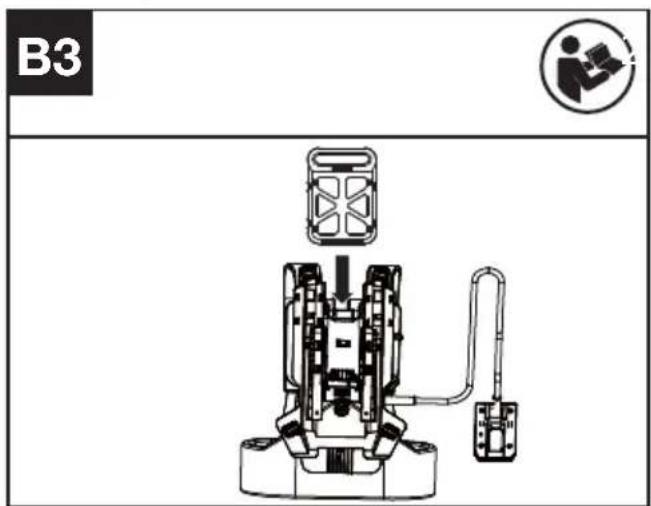

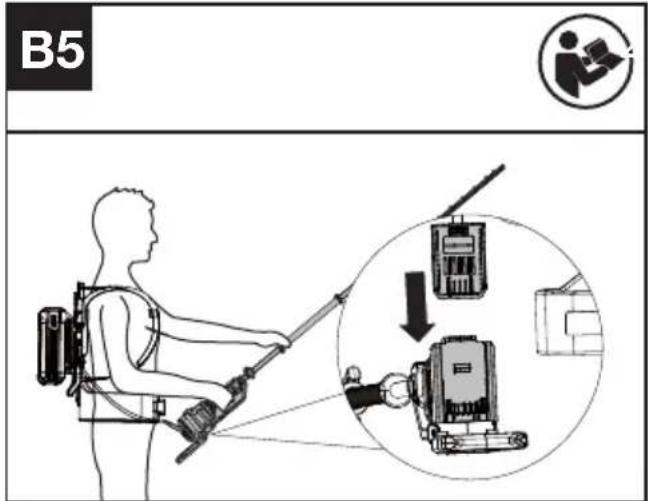

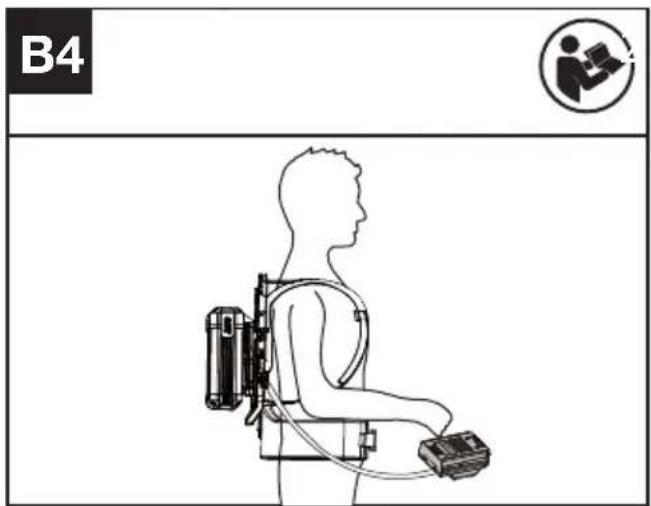

Koble hekktrimmer til bæremeisens (følger ikke med) (Se figur. B3, B4, B5)

Sett batteripakken inn i bæremeisen og sett deretter støpslet i maskinen. Ta på deg bæremeisen. Flere detaljer finnes i håndboken for bæremeisen.

B3

B4

B5

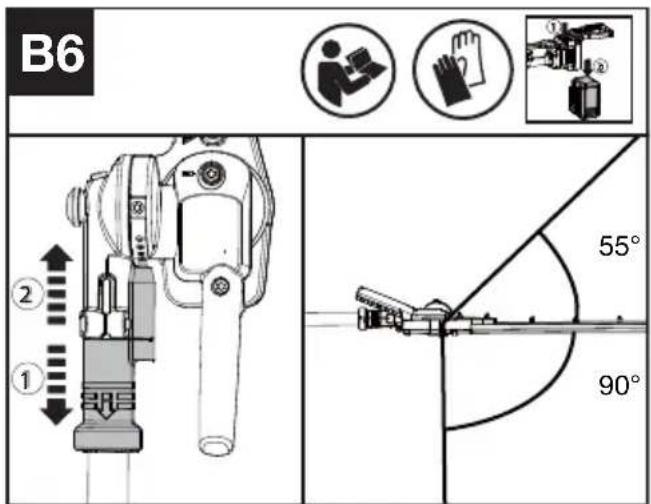

Justering av bladvinkelen (Se figur. B6)

ADVARSEL! Vennligst fjern batteripakken før du justerer bladvinkelen.

ADVARSEL! Vennligst hold bladskjeden riktig montert under justering av

bladvinkelen.

1. Trekk Justeringskragen ned, velg ønsket bladvinkel og slipp Justeringskragen. Sørg for at hullene er justert og satt inn.
2. Bladets vinkel kan justeres til 55 grader oppover og 90 grader nedover.

B6 ② ① 55° 90°

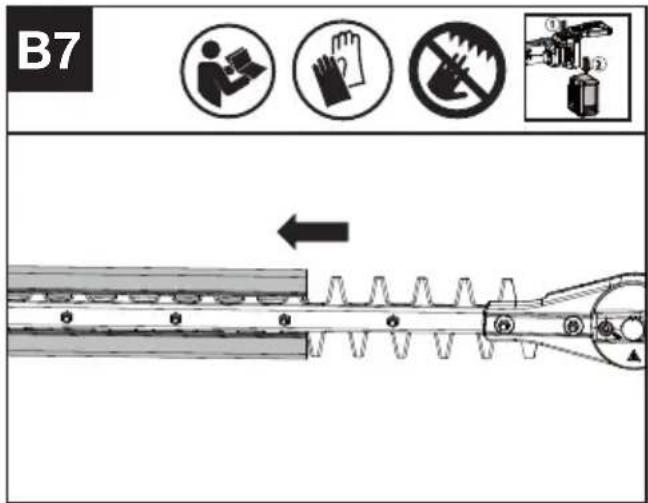

Fjern bladskjeden før bruk (Se figur. B7)

B7 ←

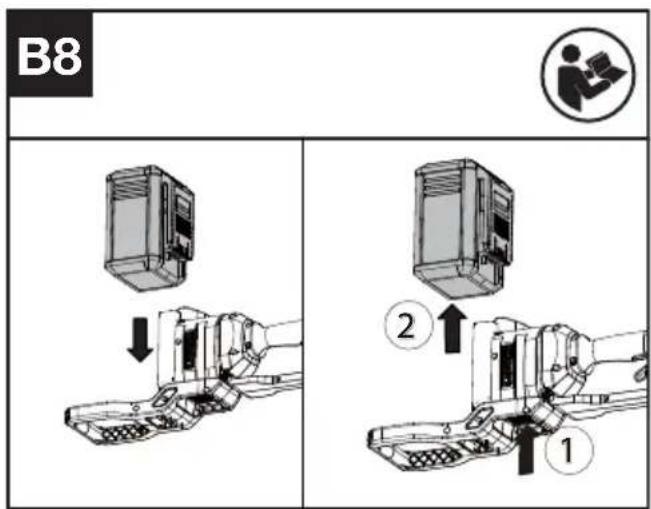

Fjerning eller installering av batteripakke (Se figur. B8)

B8 ② ①

1. Skyv batteripakken inn i batterirommet til du hører eit klikk.
2. Trykk på knappen for batterifrigjøring for å frigjøre batteripakken fra verktøyet.

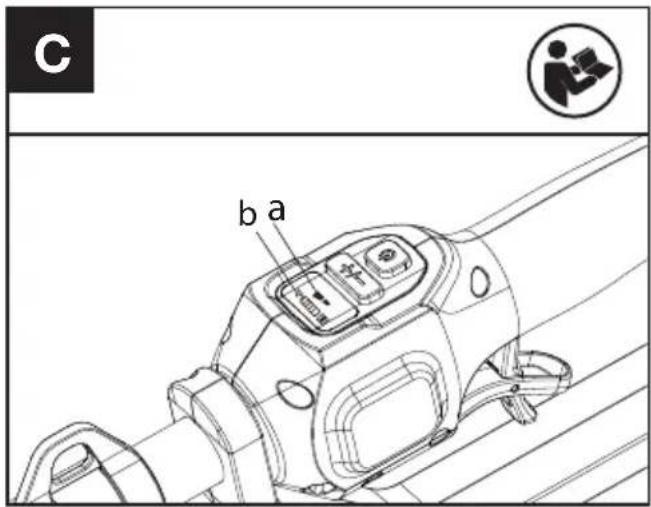

Teste trimmer og batteri (Se figur. C)

Sjekke displayet

1. Sett inn batteriet.
2. Hold og trykk på På/Av-bryteren. Produktet er slått på när LED (a) lyser. Produktet er slått av när LED (a) slukner.
3. Hvis varselindikator(b) lyser eller blinker, se Problemløsning for løsninger.
4. Trykk på sikkerhetslåsen for å låse opp, deretter trykker du på gassutlöseren for å starte maskinen.
5. Slipp gassutløseren for å stoppe trimmeren. Hvis trimmeren ikke stopper, fjern batteriet og kontakt serviceavdelingen.

C b a

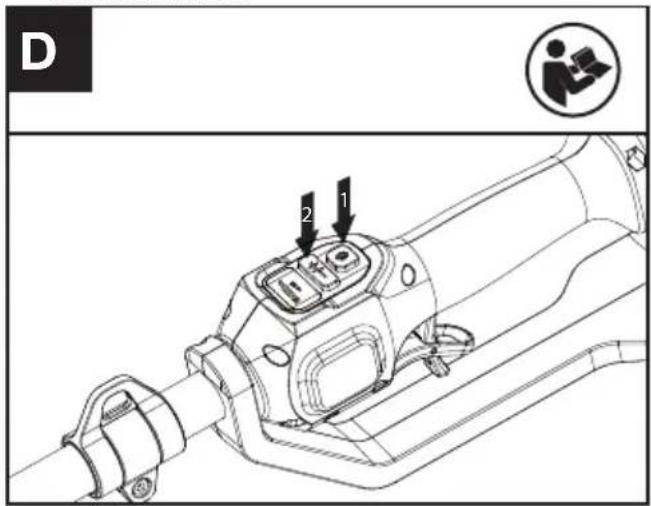

Velge hastighet (Se figur. D)

1. Trykk på På/Av-bryteren.
2. Trykk på bryteren for fartskontroll for å velge den farten du må ha.

D 2 1

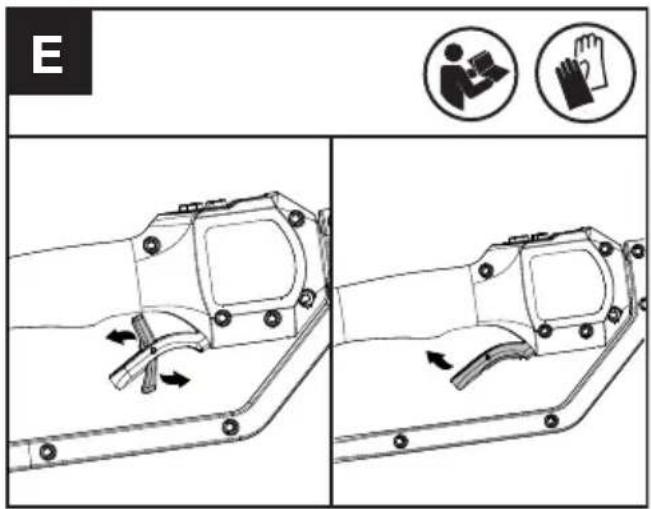

Trykk på sikkerhetslåsen før du starter (Se figur. E)

E

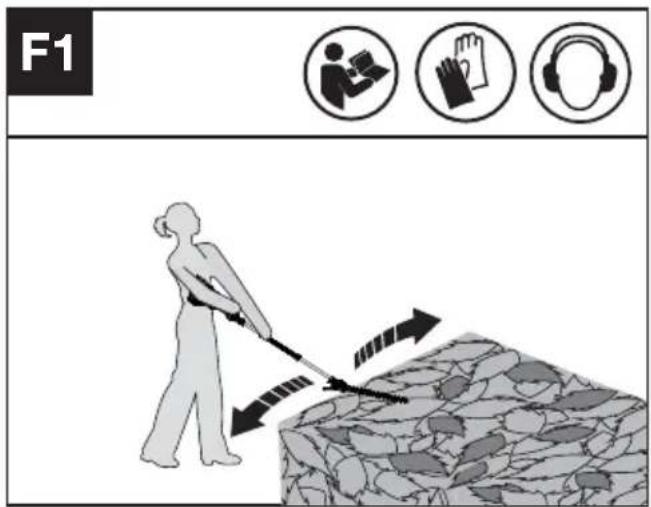

Klipping parallelt med bakken (Se figur. F1)

F1 i.e. hand e

1. Hold knivene parallelle med bakken.
2. Gå sakte og jevnt fremover.

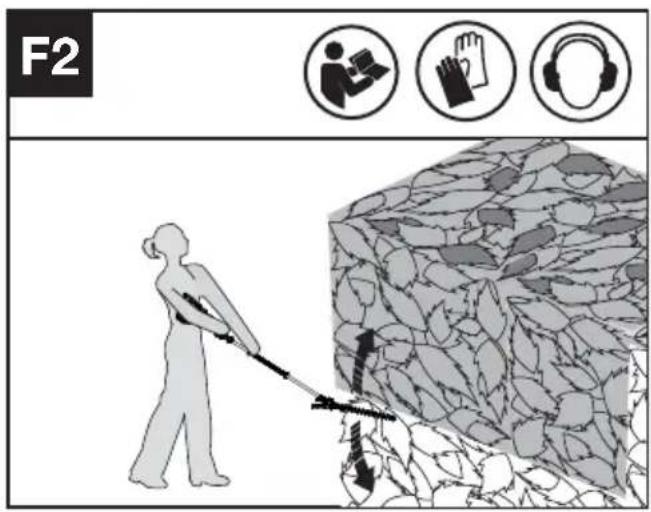

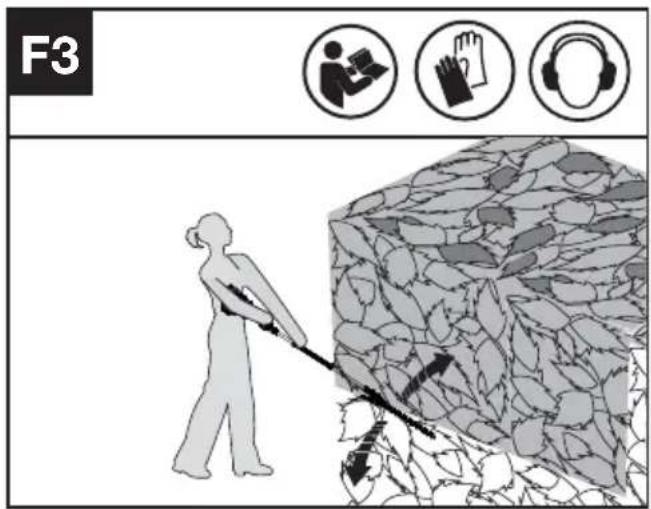

Sideklipping (Se figur. F2, F3)

Hvis det er nødvendig å klippe på en bestemt avstand fra hekken (blomsterbedet): sett kuttevedlegget i riktig vinkel. Når du trimmer sidene på hekken, begynn nederst og klipp oppover, avsmalne hekken innover mot toppen. På denne måten eksponeres mer av hekken, noe som resulterer i mer uniform vekst.

F2

F3

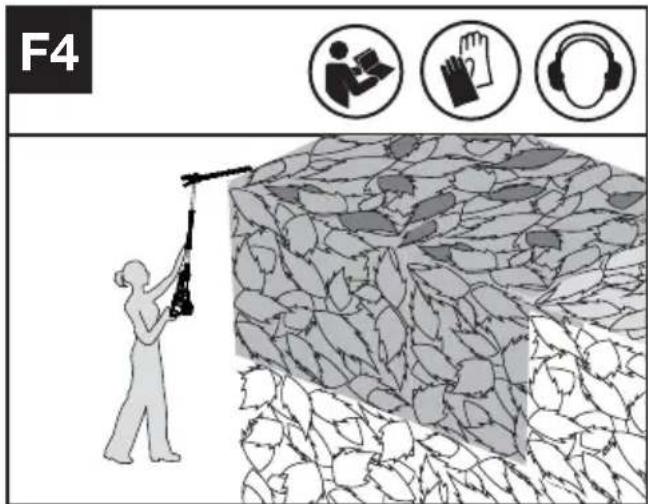

Klipping over hodehøyde (Se figur. F4)

F4

Hold hekksaksen vertikalt og sving den i en bue for maksimal arbeidsavstand.

ADVARSEL: Arbeid over skulderhøyde kan være slitsomt. For å redusere risikoen for skade på grunn av tretthet, unngå å plassere bakre hånd på kontrollhåndtaket som er høyere enn skuldrene dine. Juster bladvinkelen til den mest behagelige vinkelen og hold maskinen i en lavere og mindre slitsom stilling samtidig som du sikrer tilstrekkelig rekkevidden. Ta rikelige pauser.

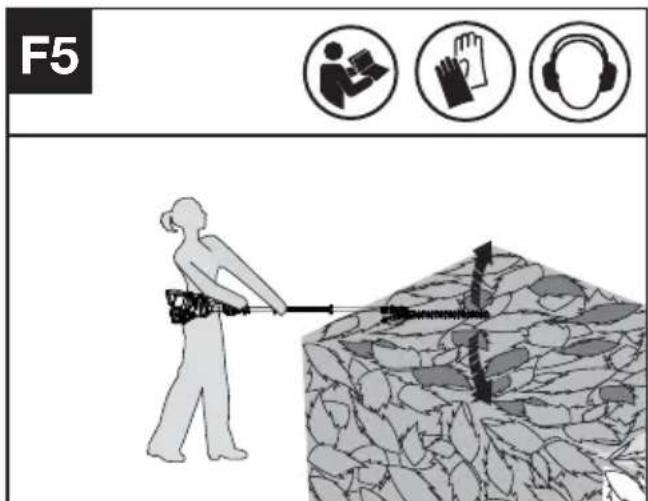

Toppklipping (Se figur. F5)

Bruk et bredt sveipende bevegelsesmønster. En liten nedoverrettet vinkel på klippebladene i bevegelsesretningen gir de beste klipperesultatene.

ADVARSEL: Hvis det mangler deler, eller deler er skadde eller ødelagte, må ikke hekksaksen brukes før alle skadde deler er erstattet eller reparert. Ellers kan det medføre alvorlige personskader.

Flytt maskinen horisontalt, klipp ved å bruke den ene siden av bladet, og hold bladet i en vinkel på 0 til 10 grader.

Hvordan bruke hekksaksen

Før du beskjærer et område må du først undersøke det og fjerne alle ting som kan kastes bort eller komme i knivene. Hold alltid hekksaksen med begge hender og med kniven bort fra deg før du starter den.

Når du beskjærer nyvekst kan du bruke en bred, feiende bevegelse som lar knivtennene spise seg gjennom kvistene.

La kniven komme opp i full hastighet før du starter beskjæringen. Når maskinen er på må du holde skjærekniven borte fra mennesker og ting slik som murer, store stener, trær, kjøretøy osv.

Hvis kniven stanser opp må du slå av hekksaksen umiddelbart. Slipp opp begge bryterhåndtaken før du forsøker å fjerne noe som har satt seg fast i skjærekniven.

Ha på arbeidshansker når du beskjærer vekster med torner o.l.

Ikke forsøk å skjære over grener som er for tykke for skjærekniven.

TRANSPORT

Transportere trimmeren

1. Slå av trimmeren og ta ut batteriet.
2. Når du transporterer trimmeren for hånd, hold midt på skaftet med klippehodet vendt bakover og pass på at maskinen er parallell med bakken.
3. Når du transporterer trimmeren i et kjøretøy, må du feste, sikre og posisjonere den for å forhindre bevegelse eller skade.

Transportere batteriet

1. Sørg for at batteriet er i sikker stand.
2. Bruk ikke-ledende emballasje når du transporterer batteriet.
3. Innholdet av Li-Ion-batterier er underlagt kravene i lov om farlig gods.

Transporter batterier kun når batterikammeret er uskadet. Pakk batteriene inn på en slik måte at de ikke kan forflytte seg i emballasjen.

VEDLIKEHOLD

ADVARSEL! Fjern alltid batteriet før du utfører vedlikehold på trimmeren. Vennligst vent til maskinen har kjølt seg ned før du utfører vedlikehold. Fjern batteriet fra hekksaksen før du utfører justeringer, service eller vedlikehold.

Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for å rense verktøyet. Tørk av med en tørr klut. Du må alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv.

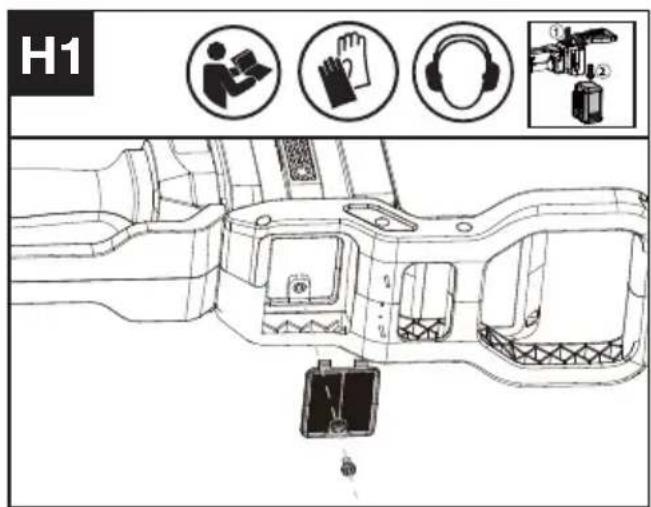

Rengjøring av luftfilteret (Se figur. H1)

1. Rengjør området rundt luftfilteret. Bruk en fuktig klut eller en myk børste.
2. Skru av og fjern luftfilteret.
3. Skyll luftfilteret med rennende vann for å fjerne skitten.
4. La luftfilteret tørke i luften. Sett det deretter tilbake i huset ved å stramme skruen.

MERK: Hvis luftfilteret ikke rengjøres jevnlig, kan motoren overopphetes eller skades.

H1 ① ②

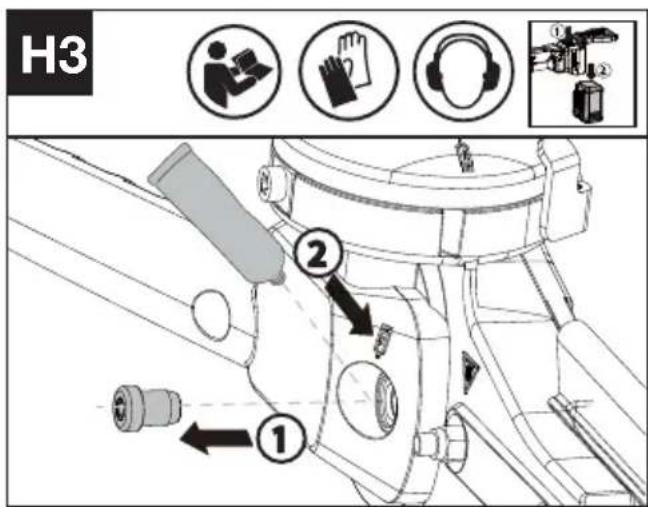

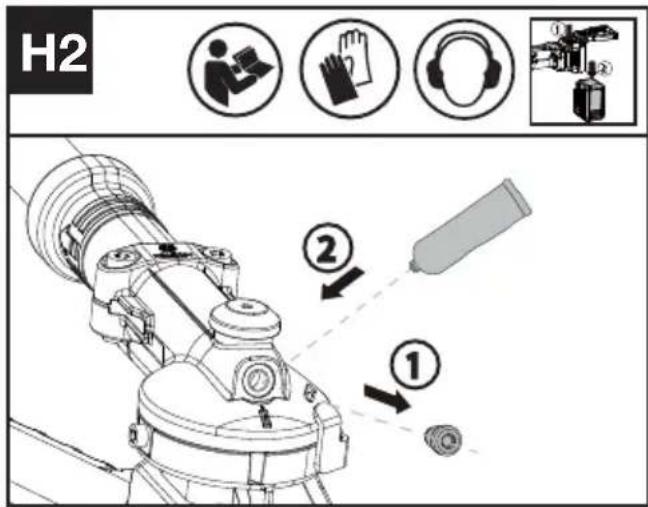

Smøring av kutteutstyret (Se figur. H2, H3)

H2 ① ② ③

H3 ① ②

1. Fjern skruepluggen fra girhuset og injiser litt fett i huset.
2. Stram skruen.

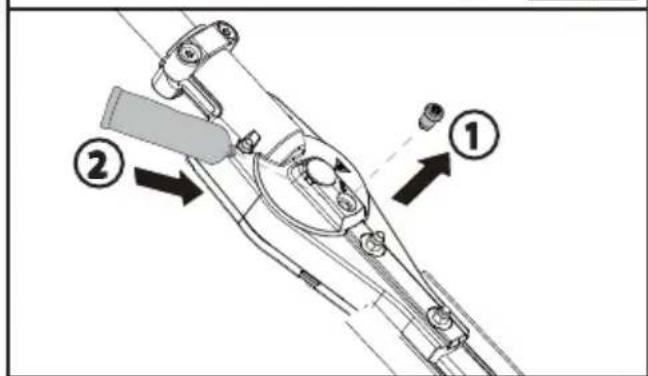

Smøring av kutteutstyret (Se figur. H4)

1. Fjern skruepluggen fra girhuset og injiser litt fett i huset.
2. Stram skruen.

H4

ADVARSEL: Ikke bruk maskinen med kjedelige eller skadde skjæreblad, som fører

til overbelastning og utilfredsstillende ytelse. Når skjæreytelsen begynner å bli dårligere, vennligst slip/bryn bladet. Når skjæreytelsen er i ferd med å bli dårlig, må du få bladet slipt av en fagmann. Bruk alltid vernehansker når du håndterer trimmerbladet og slip bare trimmarbladet.

Slip/bryn kun eggen. Ikke slip/bryn utstikkende deler av skjærebladet eller beskyttelsen. Bruk et bryne for å fjerne graden fra skjæret. Rengjør støvet fra klingen etter sliping/bryning.

Rengjøring av bladet

Spray begge sider av kuttebladet med harpiksoppløsningsmiddel, sett inn batteriet og slå på hekksaksen i noen få sekunder. Dette vil sikre jevn fordeling av harpiksoppløsningsmidlet over hele kuttebladet.

MERK: Vennligst unngå å bruke høytrykksrenser for å rengjøre bladene, og unngå å bruke andre væsker enn harpiksoppløsningsmiddel.

RENGJ∅RING

1. Slå av trimmeren og ta ut batteriet.
2. Bruk ikke aggressive vaskemidler eller løsemidler. Rengjør maskinen etter bruk med en fuktig klut dyppet i et mildt vaskemiddel.
3. Hald batteritilkoblingen fri for fremmedlegemer, og rengjør koblingen med en myk og tørr børste eller klut.
4. Ikke spray vann på motoren og elektriske komponenter.
5. Ikke rengjør maskinen med et trykkvaskeaggregat.

OPPBEVARING

1. Fjern batteripakken fra trimmeren før lagring.
2. Lagre trimmeren på et tørt og sikkert sted som er utilgjengelig for barn og andre uvedkommende.
3. Lagre batteriet kun innenfor et temperaturområde mellom 5°C (41°F) og 25°C (77°F). La for eksempel ikke batteriet ligge i en bil på sommeren.
4. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen.

For Batteriverktøy

Den anbefalte omgivelsestemperaturområdet for utlading er -20 °C\~45 °C.

Anbefalt omgivelsestemperatur for ladesystemet under lading er -5 °C\~45 °C.

DETALJER ANGÅENDE SIKKER AVHENDING AV BRUKTE BATTERIER:

Ved slutten av apparatets levetid må du fjerne batteripakken forsiktig før du avhender apparatet. Ikke kast batterier eller kast dem i vanlig søppelbøtte. Ikke kast heller batteriet sammen med maskinen. Fjern den brukte batteripakken fra apparatet og kast den på nærmeste eller mest praktiske dedikerte gjenvinningsstasjon. Ta kontakt med din lokale miljøvernavdeling hvis du er i tvil. Batterier kan komme inn i vannkretsløpet hvis de blir kastet feil, noe som kan være skadelig for økosystemet. Kast ikke avfallbatterier som usortert kommunalt avfall.

FEILS∅KING

Følgende tabell viser problemstillinger og handlinger du kan utføre hvis maskinen ikke fungerer normalt.

ADVARSEL: Slå av maskinen og fjern batteriet før feilsøking.

TRIMMER

Problemer Mulige årsaker Korrigerende tiltak
Batteriindikator-LED blinker Lav batterispenning. Lad batteriet.
Rød feil-LED blinker Overbelastning. Skjæreredskapen sitter fast – deaktiverproduktet. Fjern batteriet. Rengjørskjæreredskapen for uønsket materiale.
Temperaturproblem. La produktet kjøle seg ned.
Andre problemer	Kontakt serviceagent
Produktet starter ikke Smuss i batterikontaktene. Rengjør batterikontaktene med trykklufteller en myk børste.
Andre problemer Kontakt serviceagent.
Trimmeren fungerer i perioder Batteriet er ikke ordentlig sattinn i maskinen.	Sett batteriet ordentlig inn.
Mulig elektrisk problem. Kontakt serviceagent.
Mye vibrasjoner/støy. Mye vibrasjoner/støy. Bytt ut skjæreredskapen.Kontakt serviceagent.

BATTERI

Problemer Mulige årsaker Korrigerende tiltak
Feil-LED lyser Batteriet er utladet	Lad batteriet. Hvis batteriet ikke lar seg lade, kontakt serviceagent.
	Temperaturproblem.	Bruk batteriet i omgivelser der temperaturen er mellom -5°C og 45°C (23°F til 113°F) ved lading; -20°C til 45°C (-4°F til 113°F) ved utlading.
	Annet	Kontakt serviceagenten din.

NOR

TEKNISKE DATA

Type KC240 KC240.X KC241 KC241.X KC270 KC270.X (2- Betegnelse på maskineri, representativ for hekketrimmeren)

	KC240 KC240.X**	KC241 KC241.X**	KC270 KC270.X**
Spenning	60 V = MAX ***
Kuttehastighet	3200/4000 SPM
Bladlengde	55 cm
Tannavstand	34 mm
Grad av beskyttelse	IPX4
Vekt (Bare verktøy)	5.2 kg	4.6 kg	5.4 kg

** X = 1-999, A-Z, M1-M9 er kun for forskjellige kunder, det er ingen sikkerhetsrelaterte endringer mellom disse modellene.
*** Spenning målt uten arbeidsbyrde. Innledende batterispenning när maksimalt 60 volt. Nominell spenning er 54 volt.

FORESLÅTTE BATTERIER OG LADERE

Batteri	Kapasitet	Lader	Amperage
KAC804	4.0 Ah	KAC840	30 A
KAC810(Med ryggsele og vektsett)	11.0 Ah

Vi anbefaler at du kjøper tilbehøret fra den samme forhandleren som solgte deg verktøyet. Se tilbehøremballasjen for mer informasjon. Din forhandler kan hjelpe deg og gi råd.

TEKNISKE DATA FOR BATTERIPAKKE (VALGFRITT)

Frekvensbånd for Bluetooth 2400-2483.5 MHz
Maksimal overført kraft for Bluetooth	8 dBm

ST∅YINFORMASJON

	KC240 KC240.X	KC241 KC241.X KC270	KC270.X
Belastning lydtrykk L	_pA = 86.29 dB(A)	_pA = 86.70 dB(A)	_pA = 85.40 dB(A)
K_pA	3.0 dB(A)	3.0 dB(A) 3.0 dB(A)
Belastning lydeffekt L	_wA = 94.29 dB(A)	_wA = 94.70 dB(A)	_wA = 93.40 dB(A)
K_wA	1.51 dB(A)	3.48 dB(A) 3.39 dB(A)
Bruk hørselsvern

VIBRASJONS INFORMASJON

Totale vibrasjonsverdier satt i henhold til EN 62841:

	KC240 KC240.X	KC241 KC241.X KC270	KC270.X
Vanlig belastningsvibrasjon	a_h = 2.05 m/s^2	a_h = 1.78 m/s^2	a_h = 2.18 m/s^2
Usikkerhet	K = 1.5 m/s^2	K = 1.5 m/s^2	K = 1.5 m/s^2

NOR

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes for sammenligning av et verktøy med et annet.

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien kan også brukes i en innledende eksponeringsvurdering.

ADVARSEL: Vibrasjons- og støynivå under faktisk bruk av verktøyet kan avvike fra oppgitt verdi, avhengig av hvordan verktøyet brukes og hvilken type materiale det brukes på, se følgende eksempler dre variasjoner for bruk av verktøyet:

Hvordan verktøyet brukes og hvilke materialer som kappes eller bores.

Verktøyet er i god stand og godt vedlikeholdt.

Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske

bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som när verktøyet er skrudd av og när det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

Minimere eksponeringsrisiko for vibrasjon og støy.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Invester i tilbehør for demping av vibrasjon og støy hvis verktøyet skal brukes regelmessig.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

MILJ∅VERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

VI,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

På vegne av Positec erklær at produktet

Beskrivelse Pole hedge trimmer

KC270.X (2-Benevelse på på maskineri,

representativ for hekketrimmeren)Funksjoner

Trimme hekker og busker

• Tilpassningsbedømmelse Utført ifølge Anneks V
• Målt Lydkraftniv 94.29 dB (A)
• Erklært Garantert Lydkraftniv 96 dB (A)

KC241 KC241.X

2000/14/EC revidert ved 2005/88/EC:

• Tilpassningsbedømmelse Utført ifølge Anneks V
• Målt Lydkraftniv 94.70 dB (Å)
• Erklært Garantert Lydkraftniv 98 dB (A)

KC270 KC270.X

2000/14/EC revidert ved 2005/88/EC:

• Tilpassningsbedømmelse Utført ifølge Anneks V
• Målt Lydkraftniv 93.4 dB (A)
• Erklært Garantert Lydkraftniv 97 dB (A)

Standardene samsvarer med

EN 62841-1, EN 62841-4-2, EN ISO 3744, EN IEC

55014-1, EN IEC 55014-2, EN IEC 63000

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd
