BEDIENUNGSANLEITUNG Enock Kinderkraft

Wir bedanken uns bei Ihnen für den Kauf des Produktes von Kinderkraft. Wir stellen kinderfreundliche Produkte her. Wir legen großen Wert auf die Qualität und die die Sicherheit Ihres Kindes. Dabei sorgen wir dafür, dass Sie Ihre Kaufentscheidung mit dem richtigen Maß an Komfort treffen.

UNBEDINGTيAUFBEWAHREN. A.يSICHERHEITSHINWEISEيUNDيVORSICHTSMAßNAHMEN WARNUNG!

• LassenيSieيIhrيKindيnieيunbeaufsichtigt.ي

• Kinderhochstühle:يImmerيdieيSicherheitsgurteيbenutzen.

• Fallrisiko:يKinderيnichtيaufيdasيProduktيkletternيlassen.

• يDasيProduktيnichtيbenutzen,يwennيnichtيalleيTeileيordnungsgemäßيmontiertيundي justiertيsind.

• Daraufيachten,يdassيdasيProduktيnichtيinيderيNäheيvonيoffenemيFeuerيundيanderenي Hitzequellenيaufgestelltيwird.

• EsيbestehtيdasيRisiko,يdassيdasيProduktيumkippenيkönnte,يwennيdasيKindيdieيFüßeي gegenيeinenيTischيoderيeinenيanderenيGegenstandيdrückt.

• Überprüfenي Sieي vorي demي Gebrauchي immerي dieي Sicherheitي undي dieي Stabilitätي derي Produkt.ي

• AchtenيSieيaufيdieيordnungsgemäßeيAnbringungيallerيGeschirre.ي20

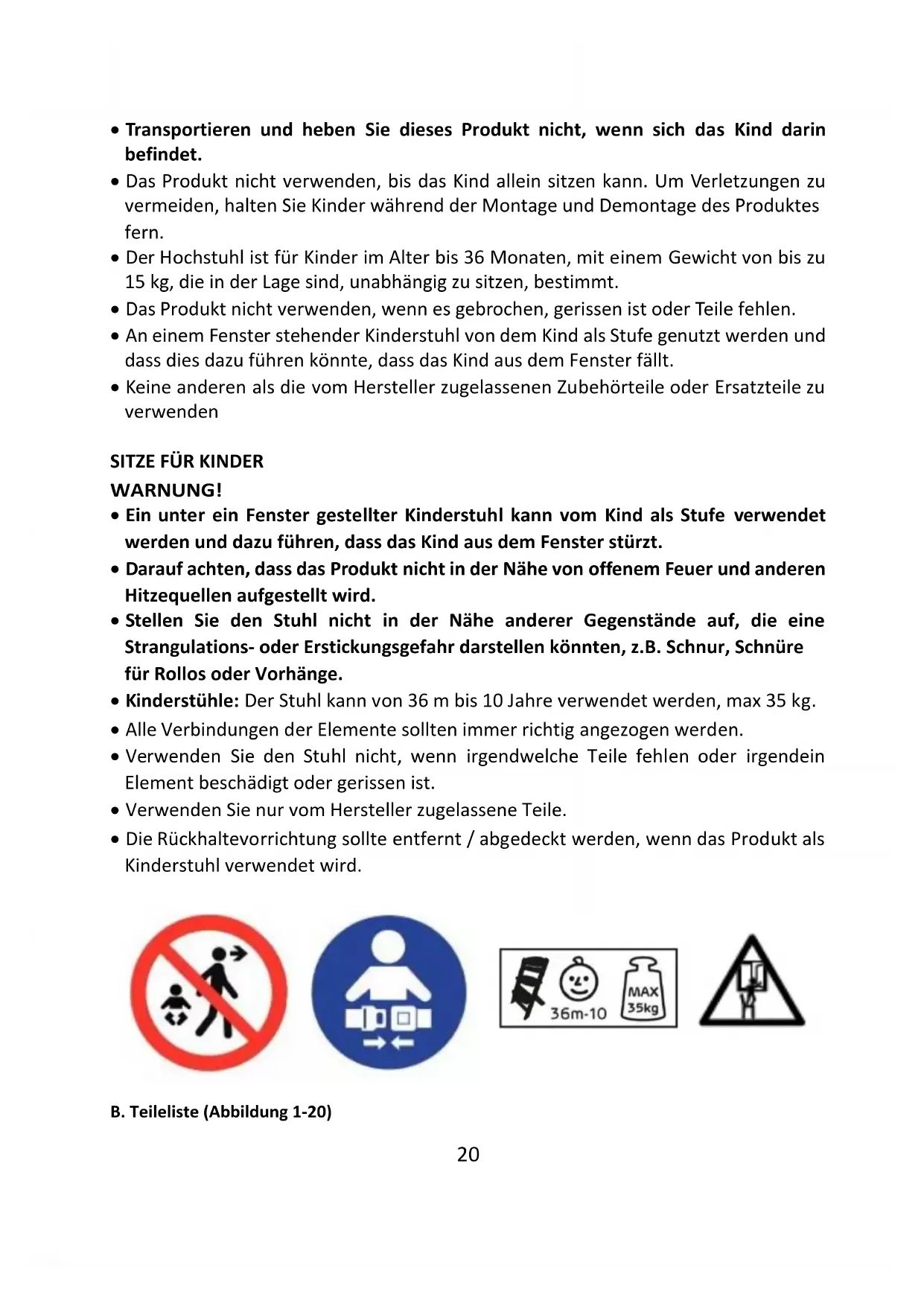

• Transportierenي undي hebenي Sieي diesesي Produktي nicht,ي wennي sichي dasي Kindي darinي befindet.

• Das Produkt nicht verwenden, bis das Kind allein sitzen kann. Um Verletzungen zu vermeiden, halten Sie Kinder während der Montage und Demontage des Produktes fern.

• Der Hochstuhl ist für Kinder im Alter bis 36 Monaten, mit einem Gewicht von bis zu 15 kg, die in der Lage sind, unabhängig zu sitzen, bestimmt.

• Das Produkt nicht verwenden, wenn es gebrochen, gerissen ist oder Teile fehlen.

• An einem Fenster stehender Kinderstuhl von dem Kind als Stufe genutzt werden und dass dies dazu führen könnte, dass das Kind aus dem Fenster fällt.

• Keine anderen als die vom Hersteller zugelassenen Zubehörteile oder Ersatzteile zu verwenden

• Ein unter ein Fenster gestellter Kinderstuhl kann vom Kind als Stufe verwendet werdenيundيdazuيführen,يdassيdasيKindيausيdemيFensterيstürzt.

• Daraufيachten,يdassيdasيProduktيnichtيinيderيNäheيvonيoffenemيFeuerيundيanderenي Hitzequellenيaufgestelltيwird.

• Stellenي Sieي denي Stuhlي nichtي inي derي Näheي andererي Gegenständeي auf,ي dieي eine Strangulations- oderيErstickungsgefahrيdarstellenيkönnten,يz.B.يSchnur,يSchnüreي fürيRollosيoderيVorhänge.ي

• Kinderstühle: Der Stuhl kann von 36 m bis 10 Jahre verwendet werden, max 35 kg.

• Alle Verbindungen der Elemente sollten immer richtig angezogen werden.

• Verwenden Sie den Stuhl nicht, wenn irgendwelche Teile fehlen oder irgendein Element beschädigt oder gerissen ist.

• Verwenden Sie nur vom Hersteller zugelassene Teile.

• Die Rückhaltevorrichtung sollte entfernt / abgedeckt werden, wenn das Produkt als Kinderstuhl verwendet wird.

B.يTeilelisteي(Abbildungي1-20)21

Bügel mit Sicherheitsgurten

Schraube (M5x45) x4 19* Sitzkissen

Schraube (M6x30) x2 20* Rückenlehnenkissen

*ي-يElementeيnurيinيSetsيStuhlيmitيKissenيerhältlich C.يWahlيderيPositionيdesيHochstuhlsيfürيKinderيundيdesيStuhlsيfürيältereيKinder: Hochstuhl für Kinder: In dieser Position ist das kleine Brett der Sitz, es kann nur in der höchsten Position, 555 mm vom Boden entfernt, in Position 10 montiert werden. Das große Brett ist eine Fußstütze. Sie kann in 3-4-5 Positionen montiert werden, abhängig von der Position der Kinderfüße. Verwenden Sie ein Tablett und einen Bügel mit Sicherheitsgurten. Position 10 ist die höchste Position und Position 1 - die niedrigste.

Hochstuhl für ältere Kinder: In dieser Position ist das große Brett der Sitz, es kann in den Positionen 6-7-8-9-10 montiert werden. Das kleine Brett ist eine Fußstütze und kann in der Position 1-2-3-4 montiert werden - einstellbar je nach Position22 der Kinderfüße oder zerlegt. Verwenden Sie in dieser Position kein Tablett und keinen Bügel mit Sicherheitsgurten. D.يMontageيdesيHochstuhlsيfürيKinder Für die Montage benötigen Sie einen Inbusschlüssel (12). Die Montage sollte auf einer weichen Oberfläche erfolgen, die die Oberfläche der Elemente nicht beschädigt. Beginnen Sie die Montage des Stuhls vom Bein (1) und dem Querbalken (4). Beachten Sie, dass der Querbalken hervorstehende Stifte hat. Stellen Sie das hervorstehende Element vorsichtig von unten auf das erste Loch ein. Schauen Sie sich Abbildung I an und stellen Sie den Querbalken so ein, dass Sie die Wellenmutter (11) in das Loch an der Seite des Elements einsetzen können. Setzen Sie die Schraube (13) in das Loch im Bein ein und schrauben Sie dann durch den Querbalken zur Mutter. Beachten Sie, dass die Schraube zur Mutter passen muss. Ziehen Sie dann die Schraube mit dem Inbusschlüssel (12) fest an. Wiederholen Sie die obigen Schritte mit dem anderen Querbalken (4) und befestigen Sie ihn am selben Bein (1). Ziehen Sie das andere Bein (2) für eine Konstruktion fest, die aus zwei Querbalken und einem Bein besteht. In dieser Phase und in den nächsten Schritten empfehlen wir, Bein 2 leicht locker zu lassen, um die Montage nachfolgender Elemente im Stuhl zu erleichtern. Die resultierende Konstruktion muss wie in Abbildung II aussehen. Schrauben Sie die Längsstange (3) mit den Schrauben (10) auf beiden Seiten an der resultierenden Konstruktion auf halber Höhe der Beine fest. Es entsteht Konstruktion wie in Abbildung IV. Setzen Sie dann die Rückenlehne (5) vorsichtig in die Löcher ein, die sich innen ganz oben an den Beinen befinden. Setzen Sie die rechteckige Mutter (auf der rechten/ Beinseite 1) (15) in die bereits eingesetzte Rückenlehne ein. Setzen Sie die Schraube (9) in das Loch im Bein ein und schrauben Sie sie dann durch die Rückenlehne in die Mutter (Bild V). Beachten Sie, dass die Schraube zur Mutter passen muss. Wiederholen Sie diesen Schritt auf der anderen Seite der Rückenlehne. Achten Sie jedoch darauf, die Schraube nicht festzuziehen, damit die nachfolgenden Elemente zusammengebaut werden können. Abbildung VI zeigt die an der Konstruktion montierte Rückenlehne. Setzen Sie das schmale Rückenbrett (14) vorsichtig in die Löcher ein, die sich unter der Rückenlehne an der Innenseite der Beine befinden. Setzen Sie die rechteckige Mutter senkrecht in das bereits eingesetztes schmales Brett ein (auf der rechten/ Beinseite 1) (15). Setzen Sie die Schraube (9) in das Loch im Bein ein und schrauben Sie sie dann durch das Brett bis zur Mutter (Bild VII). Beachten Sie, dass die Schraube zur Mutter passen muss. Wiederholen Sie diesen Schritt auf der anderen Seite des schmalen Bretts, aber denken Sie daran, die Schraube nicht festzuziehen, um die Montage weiterer Elemente zu erleichtern. Abbildung VIII zeigt die Elemente nach der Montage. Legen Sie den Bügel mit Sicherheitsgurten (8) in die Löcher an der Innenseite der Beine. Setzen Sie dann das kleine Brett (6) in die höchste Position und das große Brett (7) in Position 3/4/5 ein (Abbildungen IX und IX a). Ziehen Sie alle Schrauben fest im Stuhl an. Drücken Sie die Gurten in die schmalen Löcher in dem kleinen Brett (6) und in dem schmalen Rückenlehnebrett (14). Nachdem Sie den Gurt durch das Loch geführt haben, richten Sie die Nähte so aus, dass der Gurt und die Nähte senkrecht zueinander stehen (Abbildung XIII). Stellen Sie sicher, dass die Gurten nirgendwo verdreht sind (Abbildung XII). Setzen Sie dann den Beschlag (17) in die beiden anderen Löcher ein, die sich an den Außenseiten des Beins befinden. Befestigen Sie den Beschlag mit dem Inbusschlüssel (12) am Stuhl (Abbildung X).23 Schieben Sie nach dem Drücken der roten Knöpfe an den Seiten das Tablett (16) in den Beschlag (Abbildung XI). Das Tablett wurde korrekt installiert, wenn Sie, nach dem Einsetzen, das charakteristische Geräusch der herausrutschenden Tasten hören. Ziehen Sie alle Schrauben im Stuhl fest an, nachdem Sie sichergestellt haben, dass alle Elemente in der Konstruktion montiert sind und keine mehr vorhanden sind. Montage von Kissen *: Das Set enthält zwei Kissen. Das Kissen mit einem Loch ist für den Sitz (19) vorgesehen, während das andere Kissen für die Rückenlehne (20) vorgesehen ist. Um das Kissen auf dem Sitz zu befestigen, führen Sie den Schrittgurt durch das Loch im Kissen, trennen Sie die Gurte, die sich auf dem Kissen befinden und führen Sie sie dann über das Stuhlelement. Befestigen Sie die Gurte unter dem Sitz mit einem Klettverschluss wieder. Um ein Rückenlehnenkissen zu montieren, trennen Sie die Gurte, die sich auf dem Kissen befinden und führen Sie sie über das Stuhlelement. Befestigen Sie die Gurte wieder mit den Klettverschlüssen (Abbildung XIV *). E. Gurteneinstellung Die Gurten werden mit Kunststoffschnallen eingestellt. Passen Sie die Länge der Gurte an die Größe des Kindes an. Warnung! Die Gurte schützen das Kind vor dem Herausfallen aus dem Stuhl, sie müssen die Position des Kindes stabilisieren, dürfen aber nicht zu eng sein und Unbehagen verursachen. F.يMontageيdesيStuhlsيfürيältereيKinder: Für die Installation benötigen Sie einen Inbusschlüssel (12). Die Installation sollte auf einer weichen Oberfläche erfolgen, die die Oberfläche der Elemente nicht beschädigt. Beginnen Sie die Montage des Stuhls vom Bein (1) und dem Querbalken (4). Beachten Sie, dass der Querbalken hervorstehende Stifte hat. Passen Sie das hervorstehende Element vorsichtig an dem ersten Loch von unten an. Schauen Sie sich Abbildung I an und stellen Sie den Querbalken so ein, dass Sie die Wellenmutter (11) in das Loch an der Seite des Elements einsetzen können. Setzen Sie die Schraube (13) in das Loch im Bein ein und schrauben Sie dann durch den Querbalken zur Mutter. Beachten Sie, dass die Schraube zur Mutter passen muss. Ziehen Sie dann die Schraube mit dem Inbusschlüssel (12) fest an. Wiederholen Sie die obigen Schritte mit dem anderen Querbalken (4) und befestigen Sie ihn am selben Bein (1). Ziehen Sie das andere Bein (2) für eine Konstruktion fest, die aus zwei Querbalken und einem Bein besteht. In dieser Phase und in den nächsten Schritten empfehlen wir, Bein 2 leicht locker zu lassen, um die Montage nachfolgender Elemente im Stuhl zu erleichtern. Die resultierende Konstruktion muss wie in Abbildung II aussehen. Schrauben Sie die Längsstange (3) mit den Schrauben (10) auf beiden Seiten an der resultierenden Konstruktion auf halber Höhe der Beine fest. Es entsteht Konstruktion wie in Abbildung IV. Setzen Sie dann die Rückenlehne (5) vorsichtig in die Löcher ein, die sich innen ganz oben an den Beinen befinden. Setzen Sie die rechteckige Mutter (auf der rechten/ Beinseite 1) (15) in die bereits eingesetzte Rückenlehne ein. Setzen Sie die Schraube (9) in das Loch im Bein ein und schrauben Sie sie dann durch die Rückenlehne in die Mutter (Bild V). Beachten Sie, dass die Schraube zur Mutter passen muss. Wiederholen Sie diesen Schritt auf der anderen Seite der Rückenlehne. Achten Sie jedoch darauf, die Schraube nicht festzuziehen, damit die nachfolgenden Elemente zusammengebaut werden können. Abbildung VI zeigt die an der Konstruktion montierte Rückenlehne.24 Setzen Sie das schmale Rückenbrett (14) vorsichtig in die Löcher ein, die sich unter der Rückenlehne an der Innenseite der Beine befinden. Setzen Sie die rechteckige Mutter senkrecht in das bereits eingesetztes schmales Brett ein (auf der rechten/ Beinseite 1) (15). Setzen Sie die Schraube (9) in das Loch im Bein ein und schrauben Sie sie dann durch das Brett bis zur Mutter (Bild VII). Beachten Sie, dass die Schraube zur Mutter passen muss. Wiederholen Sie diesen Schritt auf der anderen Seite des schmalen Bretts, aber denken Sie daran, die Schraube nicht festzuziehen, um die Montage weiterer Elemente zu erleichtern. Abbildung VIII zeigt die Elemente nach der Montage. Wenn das Kind den Boden noch nicht mit den Füßen erreicht, setzen Sie das kleine Brett (6) in Position 1/2/3/4, dann dient es als Fußstütze und das große Brett (7) in Position 10/9/8/7/6, es dient dann als Sitz (siehe Abb. C). Wenn Ihr Kind die richtige Position am Tisch hat und mit den Füßen den Boden erreicht, schieben Sie das große Brett (7) in Position 10/9/8/7/6, es dient als Sitz. Verwenden Sie nicht das kleine Brett (6) (siehe Abb. C). Ziehen Sie alle Schrauben fest im Stuhl an. G.يDerيWechselيvonيeinemيHochstuhlيfürيKinderيzuيeinemيStuhlيfürيältereيKinderي Um einen Hochstuhl in einen Stuhl für ältere Kinder zu wechseln, müssen mehrere Elemente entfernt werden. Die Demontage sollte durch vollständiges Entfernen des Tabletts (16) und des Tablettsbeschlags (17) begonnen werden. Lösen Sie die Schrauben (18) mit einem Inbusschlüssel (12) gerade so weit, dass Sie sie von den Stuhlbeinen entfernen können. Lösen Sie dann die Schrauben (9) im Stuhl, so dass sich die Konstruktion leicht löst. Entfernen Sie die Gurte von den schmalen Löchern in dem kleinen Brett (6) und von dem schmalen Rückenlehnenbrett (14). Entfernen Sie dann den Bügel mit Sicherheitsgurten von der Konstruktion. Stellen Sie das Sitzbrett und die Fußstütze gemäß Punkt C auf die Größe des Kindes ein. AuswahlيderيPositionيeinesيHochstuhlsيfürيKinderيundيeinesيStuhlsيfürيältereيKinder. Ziehen Sie alle Schrauben fest im Stuhl an. H.يReinigung Der Stuhl sollte mit einem sauberen, trockenen Tuch gereinigt werden. Bei größerem Schmutz können Sie ein leicht angefeuchtetes, gut ausgewrungenes, sauberes Tuch verwenden.

• Die Kissen sollten nicht gewaschen werden. Garantie

1. Alle Kinderkraft Produkte haben 24-monatige Garantie. Die Garantiefrist beginnt an dem Tag, an dem

das Produkt an den Käufer geliefert wird.

2. Die Garantie gilt nur im Gebiet der EU-Mitgliedstaaten, mit Ausnahme von Überseegebieten (gemäß

dem aktuellen Sachstand, insbesondere: Azoren, Madeira, Kanarische Inseln, französische Überseegebieten, Ålandinseln, Athos, Ceuta, Melilla, Helgoland, Büsingen am Hochrhein, Campione d'Italia und Livigno), sowie im Gebiet des Vereinigten Königreichs Großbritannien und Nordirland, mit Ausnahme von Überseegebieten (u.a. Bermuda, Cayman Islands, Falkland Islands).

3. Die Garantie gilt nicht in Ländern, die oben nicht genannt wurden. Die Bedingungen der zusätzlichen

Garantie können vom Verkäufer festgelegt werden.

4. In einigen Ländern ist es möglich, die Garantie für einen begrenzten Zeitraum auf 120 Monate (10

Jahre) zu verlängern. Der vollständige Text der Allgemeinen Geschäftsbedingungen und das Formular für Garantieverlängerung sind unter WWW.KINDERKRAFT.COM verfügbar.

5. Die Garantie gilt nur im Absatz 2 genannten Gebiet.25

6. Die Beschwerden sollten unter Anwendung des Formulars unter WWW.RMA.KINDERKRAFT.COM

7. Die Garantie umfasst nicht:

A. kleine Schäden, einschließlich, aber nicht beschränkt auf: Kratzer, Dellen und Risse des Kunststoffs, es sei denn, der Fehler ist auf einen Material- oder Herstellungsfehler zurückzuführen; B. Schäden durch unsachgemäße Verwendung oder schlechte Wartung, einschließlich, aber nicht beschränkt auf: mechanische Schäden an den Produkten, die durch unsachgemäße Verwendung oder schlechte Wartung verursacht wurden;

• Lesen Sie die Informationen über Bedienung und Wartung in der Bedienungsanleitung; C. Schäden durch unsachgemäße Montage, Installation oder Demontage von Produkten und / oder Zubehör;

• Lesen Sie die Informationen über Bedienung und Montage in der Bedienungsanleitung; D. Schäden durch Korrosion, Schimmel oder Rost durch unsachgemäße Wartung, Pflege und Lagerung; E. Schäden, die durch normale Abnutzung oder durch normalen Zeitablauf verursacht wurden;

• Dazu gehören: Risse oder Brüche der Schläuche; Reifenschäden; Reifenprofilschäden, Ausbleichen der Stoffe infolge mechanischer Verwendung (z.B. an Gelenken oder Bedeckung der beweglichen Teile); F. Schäden oder Erosion durch Sonne, Schweiß, Reinigungsmittel, Lagerbedingungen oder häufiges Waschen usw.; G. Schäden durch Unfall, Missbrauch, unsachgemäße Verwendung, Feuer, Flüssigkeit, Erdbeben und andere äußere Ursachen; H. Produkte, deren Funktionen ohne schriftliche Zustimmung von 4Kraft geändert wurden;

I. Produkten, von denen die Seriennummer oder Chargennummer entfernt oder in irgendeiner

Weise zerstört wurde; J. Schäden durch die Verwendung von Komponenten und Produkten der anderen Produzenten, einschließlich, aber nicht beschränkt auf: Getränkehalter, Schirme, Reflektoren, Glocken; K. Schäden durch Transport oder Flugzeugpersonal.

8. Die Garantiedauer für das dem Produkt beigefügte Zubehör beträgt 6 Monate ab Verkaufsdatum,

ausgenommen von den oben erwähnten Schäden.

9. Diese Garantiebedingungen ergänzen die gesetzlichen Ansprüche des Kunden gegenüber 4KRAFT sp.

z o.o. Die Garantie schließt die Rechte des Kunden, die sich aus den Vorschriften über die Gewährleistung für Mängel am verkauften Produkt ergeben, nicht aus, beschränkt sie nicht und stellt sie nicht ein.

10. Der vollständige Inhalt der Garantiebedingungen ist auf der Website WWW.KINDERKRAFT.COMhttp:

//WWW.KINDERKRAFT.COM verfügbar Alle Rechte an dieser Studie liegen vollständig bei 4Kraft Sp. z o. o. Jede nicht autorisierte Verwendung, die ihrem beabsichtigten Zweck widerspricht, insbesondere: Verwendung, Kopieren, Reproduktion, Weitergabe - ganz oder teilweise ohne Zustimmung von 4Kraft Sp. z o. o. kann rechtliche Konsequenzen haben26
