ПОСІБНИК КОРИСТУВАЧА Enock Kinderkraft

B.يСписокيдеталейي(рисунокي1-20)

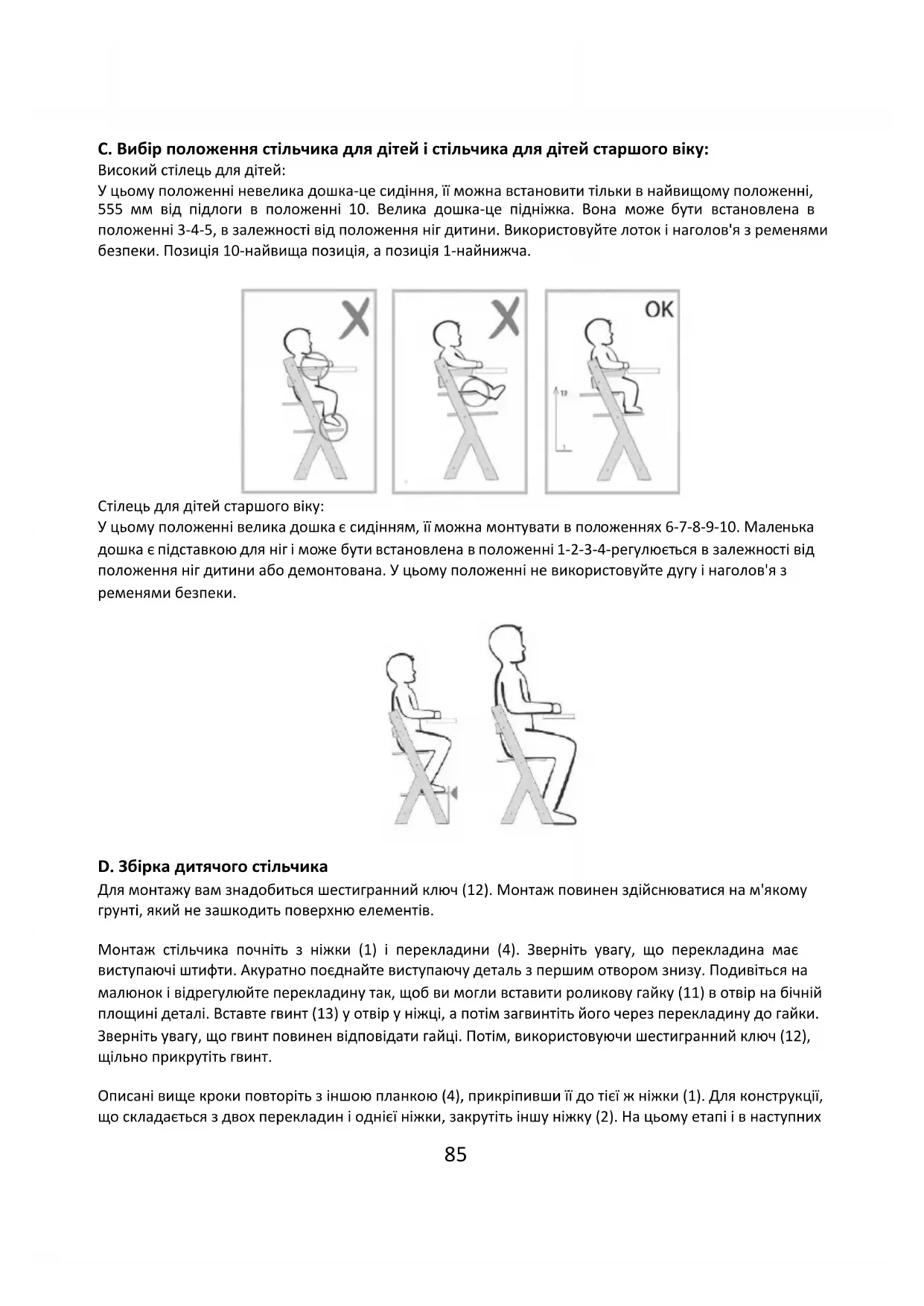

C.يВибірيположенняيстільчикаيдляيдітейيіيстільчикаيдляيдітейيстаршогоيвіку: Високий стілець для дітей: У цьому положенні невелика дошка-це сидіння, її можна встановити тільки в найвищому положенні, 555 мм від підлоги в положенні 10. Велика дошка-це підніжка. Вона може бути встановлена в положенні 3-4-5, в залежності від положення ніг дитини. Використовуйте лоток і наголов'я з ременями безпеки. Позиція 10-найвища позиція, а позиція 1-найнижча. Стілець для дітей старшого віку: У цьому положенні велика дошка є сидінням, її можна монтувати в положеннях 6-7-8-9-10. Маленька дошка є підставкою для ніг і може бути встановлена в положенні 1-2-3-4-регулюється в залежності від положення ніг дитини або демонтована. У цьому положенні не використовуйте дугу і наголов'я з ременями безпеки. D.يЗбіркаيдитячогоيстільчикаي Для монтажу вам знадобиться шестигранний ключ (12). Монтаж повинен здійснюватися на м'якому грунті, який не зашкодить поверхню елементів. Монтаж стільчика почніть з ніжки (1) і перекладини (4). Зверніть увагу, що перекладина має виступаючі штифти. Акуратно поєднайте виступаючу деталь з першим отвором знизу. Подивіться на малюнок і відрегулюйте перекладину так, щоб ви могли вставити роликову гайку (11) в отвір на бічній площині деталі. Вставте гвинт (13) у отвір у ніжці, а потім загвинтіть його через перекладину до гайки. Зверніть увагу, що гвинт повинен відповідати гайці. Потім, використовуючи шестигранний ключ (12), щільно прикрутіть гвинт. Описані вище кроки повторіть з іншою планкою (4), прикріпивши її до тієї ж ніжки (1). Для конструкції, що складається з двох перекладин і однієї ніжки, закрутіть іншу ніжку (2). На цьому етапі і в наступних86 кроках ми пропонуємо залишити ніжку 2 трохи вільною, щоб полегшити збірку наступних елементів всередині стільця. Отримана конструкція повинна виглядати як малюнок II. Поздовжній стрижень (3) пригвинтіть болтами (10) до отриманої конструкції з обох сторін, на половину висоти ніжок. Виникне конструкція, як показано на малюнку IV. Потім акуратно вставте спинку (5) в гнізда, які знаходяться на самому верху ніг з їх внутрішніх сторін. У вже вставлену спинку вставте вертикально прямокутну гайку (з боку правої ніжки 1) (15). Вставте гвинт (9) в отвір на ніжці, а потім загвинтіть його через спинку до гайки (мал.V). Зверніть увагу, що гвинт повинен відповідати гайці. Повторіть цей крок з іншого боку спинки, однак не затягуйте гвинт, щоб залишався зазор для установки наступних елементів. На малюнку VI показана встановлена до конструкції спинка. Акуратно вставте вузьку дошку спинки (14) в гнізда, які знаходяться під спинкою, на внутрішніх сторонах ніжок. У вже вставлену вузьку дошку вставте вертикально прямокутну гайку (з боку правої ноги 1) (15). Вставте гвинт (9) в отвір на ніжці, а потім загвинтіть його через дошку до гайки (мал.VII). Зверніть увагу, що гвинт повинен відповідати гайці. Повторіть цей крок з іншого боку вузької дошки, однак не затягуйте гвинт, щоб залишався зазор для установки наступних елементів. На малюнку VIII Ппоказані складені елементи. Наголов'я з ременями безпеки (8) помістіть в гнізда на внутрішніх сторонах ніжок. Потім вставте маленьку дошку (6) у верхню позицію і велику дошку (7) в положення 3/4/5 (мал. IX i IXa) Щільно прикрутіть всі гвинти в кріслі. У вузькі отвори маленької дошки (6) і в вузьку дошку спинки (14) втисніть ремені. Після того, як ви перемістили ремінь через отвір, розправте рядок так, щоб смужка і рядок були перпендикулярні один одному (малюнок XIII). Переконайтеся, що ремені ніде не скручуються (мал. XII). Потім наконечник (17) прикріпіть до двох інших отворів, які знаходяться на зовнішніх сторонах ніжки. Прикрутіть наконечник до стільчика за допомогою гвинтів (18) за допомогою шестигранного ключа (12) (мал.Х). Після натискання червоних кнопок з боків вставте лоток (16) в фітинги (мал.XI). Лоток був правильно встановлений, коли ви почули характерний звук висувних кнопок, вставивши його. Після того, як ви переконалися, що всі компоненти встановлені в конструкції і жоден з них не залишився, щільно прикрутіть всі гвинти в кріслі. Установка подушек *: В комплекте вы найдете две подушки. Подушка с отверстием предназначена для сиденья (19), другая подушка предназначена для спинки (20). Чтобы установить подушку на сиденье, проденьте паховый ремень через отверстие в подушке, отсоедините ремни на ней и затем протяните через элемент кресла. Снова закрепите ремни под сиденьем на липучке. Чтобы установить подушку для спинки, отсоедините от нее ремни, а затем проведите через элемент кресла. Снова закрепите ремни с помощью застежек - липучек (Рисунок XIV *). E.يРегулюванняيременівي Ремені регулюються пластиковими пряжками. Відрегулюйте довжину ременів за розміром вашої дитини. Увага! Ремені захищають дитину від падіння з крісла, вони повинні стабілізувати положення дитини, але не можуть бути занадто затягнутими і доставляти дискомфорт.87

F.يЗбіркаيстільчикаيдляيдітейيстаршогоيвіку:ي Для монтажу вам знадобиться шестигранний ключ (12). Монтаж повинен здійснюватися на м'якому грунті, який не пошкодить поверхню елементів. Монтаж стільчика почніть з ніжки (1) і перекладини (4). Зверніть увагу, що перекладина має виступаючі штифти, акуратно вирівняйте виступаючу деталь з першим отвором знизу. Подивіться на малюнок і відрегулюйте перекладину так, щоб ви могли вставити роликову гайку (11) в отвір на бічній площині деталі. Вставте гвинт (13) у отвір у ніжку, а потім загвинтіть його через перекладину до гайки. Зверніть увагу, що гвинт повинен відповідати гайці. Потім, використовуючи шестигранний ключ (12), щільно прикрутіть гвинт. Описані вище кроки повторіть з іншою перекладиною (4), прикріпивши її до тієї ж ніжки (1). Для конструкції, що складається з двох перекладин і однієї ніжки, закрутіть іншу ніжку (2). На цьому етапі і в наступних кроках ми пропонуємо залишити ніжку 2 трохи вільною, щоб полегшити збірку наступних елементів всередині стільця. Отримана конструкція повинна виглядати як та, що зображена на малюнку II. Поздовжній стрижень (3) пригвинтіть болтами (10) до отриманої конструкції з обох сторін, на половину висоти ніжок. Виникне конструкція, як показано на малюнку IV. Потім акуратно вставте спинку (5) в гнізда, які знаходяться на самому верху ніг з їх внутрішніх сторін. У вже вставлену спинку вставте вертикально прямокутну гайку (з боку правої ніжки 1) (15). Вставте гвинт (9) в отвір на ніжці, а потім загвинтіть його через спинку до гайки (мал.V). Зверніть увагу, що гвинт повинен відповідати гайці. Повторіть цей крок з іншого боку спинки, однак не затягуйте гвинт, щоб залишався зазор для установки наступних елементів. На малюнку VI показана встановлена до конструкції спинка. Акуратно вставте вузьку дошку спинки (14) в гнізда, які знаходяться під спинкою, на внутрішніх сторонах ніжок. У вже вставлену вузьку дошку вставте вертикально прямокутну гайку (з боку правої ноги 1) (15). Вставте гвинт (9) в отвір на ніжці, а потім загвинтіть його через дошку до гайки (мал.VII). Зверніть увагу, що гвинт повинен відповідати гайці. Повторіть цей крок з іншого боку вузької дошки, однак не затягуйте гвинт, щоб залишався зазор для установки наступних елементів. На малюнку VIII Ппоказані складені елементи. Якщо дитина ще не досягає підлоги ногами, то вставте невелику дошку (6) в положення 1/2/3/4, тоді вона служить підставкою для ніг і велику дошку (7) посуньте в положення 10/9/8/7/6, тоді вона служить сидінням (див.рис.С). Якщо можливе правильне положення на столі і дитина досягає ніг підлоги, то велику дошку (7) посуньте в положення 10/9/8/7/6, вона послужить сидінням. Не використовуйте маленьку дошку (6) (див.рис. С). Щільно прикрутіть всі гвинти в кріслі. G.يЗмінаيстільчикаيдляيдітейيнаيстільчикيдляيдітейيстаршогоيвіку Для заміни стільчика на стільчик для дітей старшого віку необхідно розібрати кілька елементів. Розбирання слід починати з повного зняття дошки (16) і фурнітури для дошки (17). За допомогою шестигранного ключа (12) відкрутіть гвинти (18) настільки, щоб ви могли зняти їх з ніжок стільця. Потім88 відкрутіть гвинти (9) у кріслі, щоб конструкція злегка послабився. З вузьких отворів в маленькій дошці (6) і в вузькій дошці спинки (14) зніміть ремені. Потім зніміть ремінь безпеки з конструкції. Відрегулюйте дошку сидіння і підставку для ніг і відрегулюйте розмір дитини відповідно до п. C. Вибір положення стільчика для дітей і стільчика для дітей старшого віку. Ви повинні щільно прикрутити всі гвинти в кріслі. H.يОчищення Чистка стільчика повинна проводитися чистою сухою тканиною. Для великих забруднень можна використовувати злегка зволожену, добре віджату від води, чисту тканину. * Подушки нельзя стирать. Гарантияي ВЕРСИЯ ДЛЯ РЫНКОВ ЗА ПРЕДЕЛАМИ ЕС

исключением заморских территорий (в соответствии с текущим состоянием фактов, включая, в частности: Азорские острова, Мадейра, Канарские острова, заморские департаменты Франции, Аландские острова, Афон, Сеута, Мелилья. , Гельголанд, Бюзинген-ам-Хохрейн, Кампионе- д'Италия и Ливиньо) и на территории Соединенного Королевства Великобритании и Северной Ирландии, за исключением заморских территорий Великобритании (в т.ч. Бермуды, Каймановы острова, Фолклендские острова).

дополнительной гарантии могут быть уточнены Продавцом. Всі права на дану розробку повністю належать ТОВ 4kraft. Будь-яке несанкціоноване їх використання не за призначенням, в тому числі, зокрема: використання, копіювання, відтворення, спільне використання-повністю або частково без згоди ТОВ 4Kraft може призвести до судових наслідків.
