CS4000 - Laufband Christopeit - Kostenlose Bedienungsanleitung

Produkttyp	Laufband
Marke	Christopeit
Modell	CS4000
Abmessungen (ausgeklappt)	149 x 70 x 114 cm
Abmessungen (zusammengeklappt)	72 x 70 x 140 cm
Produktgewicht	37 kg
Maximales Benutzergewicht	110 kg
Stromversorgung	220-240 V~50-60 Hz, 550 W
Motor (Dauer-/Spitzenleistung)	0,75 PS (550 W) / 1,1 PS (1100 W)
Geschwindigkeitsbereich	1 bis 12 km/h (in 0,1 km/h-Schritten)
Neigung	4 manuelle Stufen
Lauffläche	120 x 40 cm
Trainingsprogramme	1 manuelles (Zeit, Distanz, Kalorien) + 12 automatische Geschwindigkeitsprogramme
Anzeige	5 LED-Bildschirme: Zeit, Geschwindigkeit, Distanz, Kalorien, Herzfrequenz
Konnektivität	Bluetooth für Kinomap, integrierte Lautsprecher, Gestensteuerung
Sicherheit	Sicherheitsclip mit Not-Stopp
Einstellung des Laufbands	Zentrierung und Spannung mit Inbusschlüssel (Schrauben an der Rückseite des Rahmens)
Schmierung	Silikonöl alle 50 Betriebsstunden
Reinigung	Leicht feuchtes Tuch; keine aggressiven Reinigungsmittel verwenden
Lagerung	Zusammenklappen, bei Nichtgebrauch über 4 Wochen vom Netz trennen, trockener Ort
Transportrollen	Ja (2 Rollen)
Klappfunktion	Ja, mit Soft-Drop-System
Verwendung	Privater Haushalt, Klasse H/C
Ersatzteile	Erhältlich beim Hersteller (ET-Nummern in der Anleitung)

Häufig gestellte Fragen - CS4000 Christopeit

Was ist die maximale Geschwindigkeit des Laufbands CS4000?

Die maximale Geschwindigkeit beträgt 12 km/h, einstellbar in 0,1 km/h-Schritten.

Wie schmiert man das Laufband?

Verwenden Sie alle 50 Stunden Silikonöl. Heben Sie das Band an und injizieren Sie das Öl zwischen Band und Basis. Achten Sie darauf, nicht zu viel zu schmieren, um ein Rutschen zu vermeiden.

Was tun, wenn das Laufband seitlich verläuft?

Stellen Sie die Geschwindigkeit auf 3-5 km/h ein, und verwenden Sie dann den Inbusschlüssel, um die rechte Einstellschraube (im Uhrzeigersinn, um das Band nach links zu verschieben) oder die linke (im Uhrzeigersinn, um das Band nach rechts zu verschieben) zu drehen. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Ist das Laufband klappbar zur Aufbewahrung?

Ja, das CS4000 lässt sich vertikal zusammenklappen und verriegelt automatisch. Zum Entfalten drücken Sie auf die Endkappe und betätigen Sie den Gasfederhebel mit dem Fuß.

Was ist das maximale Benutzergewicht?

Das maximale Benutzergewicht beträgt 110 kg.

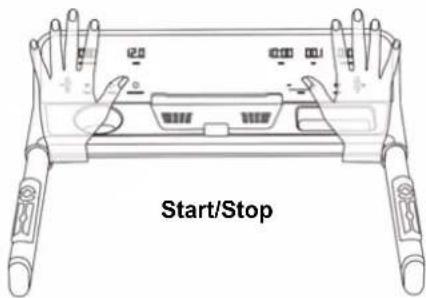

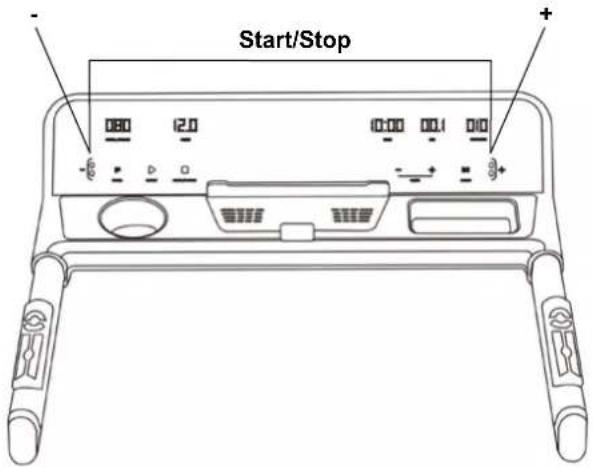

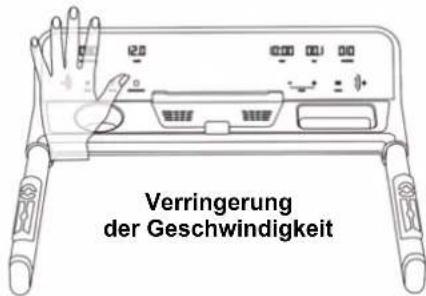

Wie verwendet man die Gestensteuerung?

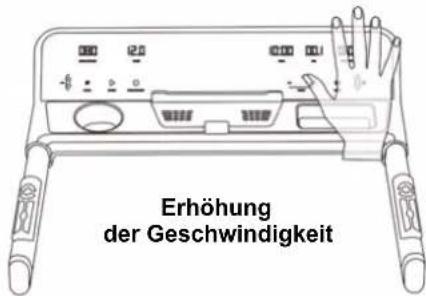

Halten Sie Ihre Hand 5-15 cm über die Sensoren: Der linke Sensor (-) verringert die Geschwindigkeit, der rechte (+) erhöht sie. Beide Sensoren gleichzeitig starten oder stoppen das Band.

Kann ich mein Smartphone mit dem Laufband verbinden?

Ja, über Bluetooth. Aktivieren Sie Bluetooth auf Ihrem Gerät und koppeln Sie es mit dem Namen BTMP3. Sie können dann die App Kinomap nutzen und über die integrierten Lautsprecher Musik hören.

Was tun, wenn das Display nicht angeht?

Überprüfen Sie, ob das Netzkabel an eine 230V-Steckdose angeschlossen ist, der Hauptschalter (58) eingeschaltet ist, der Sicherheitsclip richtig am Computer befestigt ist und die Sicherung nicht durchgebrannt ist. Drücken Sie ggf. den Überlastschutzknopf.

Wie stelle ich die Neigung (Steigung) ein?

Klappen Sie das Laufband zusammen, entfernen Sie die beiden Sicherheitsstifte (48), bewegen Sie den Höhenverstellhebel (46) in die gewünschte Position und setzen Sie die Stifte wieder ein. Vier Stufen sind verfügbar.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Hersteller (Top-Sports Gilles GmbH) erhältlich. Die Anleitung enthält eine Liste mit den ET-Nummern für jedes Teil. Verwenden Sie nur Originalteile.

BEDIENUNGSANLEITUNG CS4000 Christopeit

LAUFBAND MIT GESTENSTEUERUNG

Montage- und Bedienungsanleitung

Bestell-Nr.: 2330

Seite: 2-12

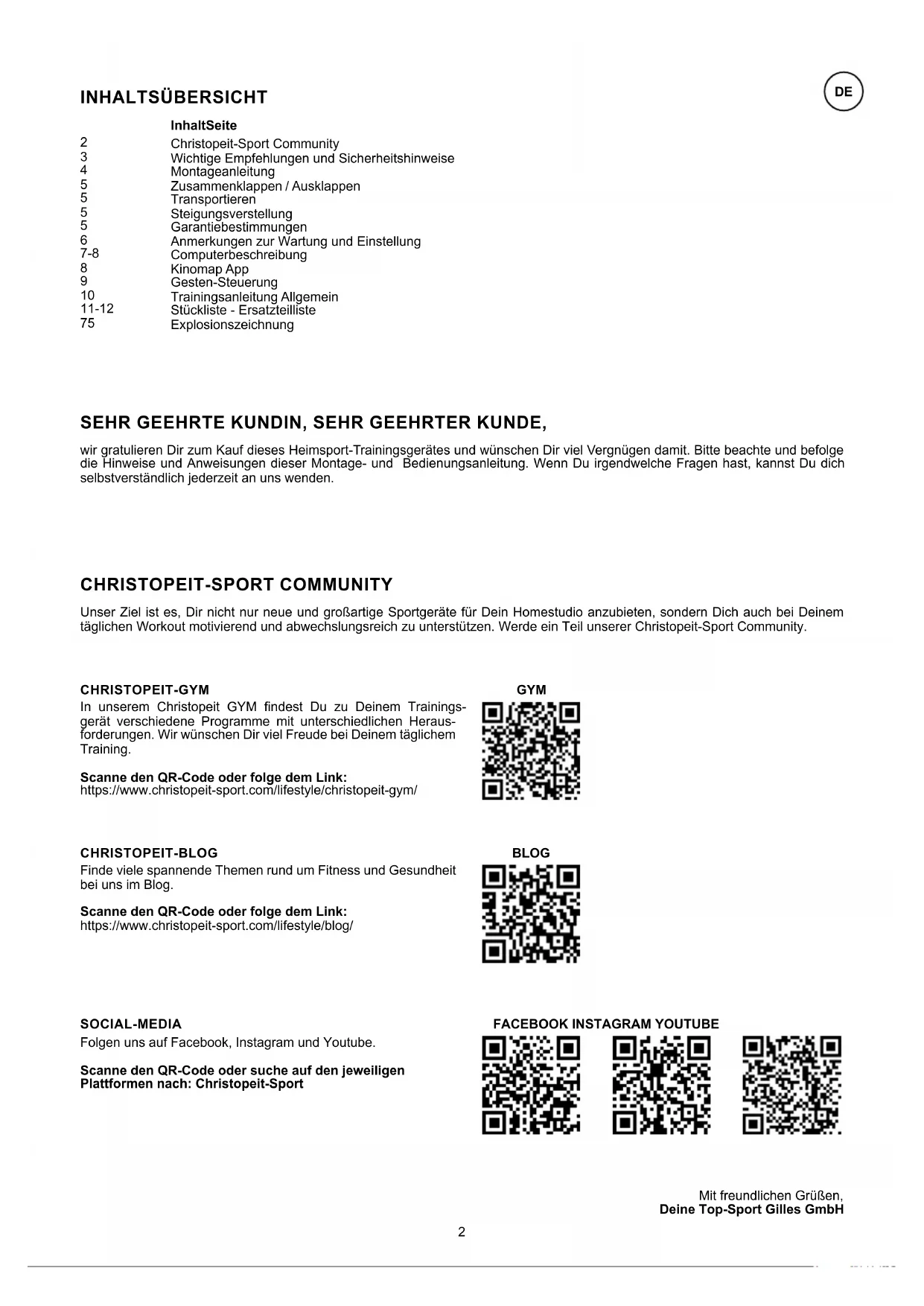

INHALTSÜBERSICHT

InhaltSeite

2	Christopeit-Sport Community
3	Wichtige Empfehlungen und Sicherheitshinweise
4	Montageanleitung
5	Zusammenklappen / Ausklappen
5	Transportieren
5	Steigungsverstellung
5	Garantiebestimmungen
6	Anmerkungen zur Wartung und Einstellung
7-8	Computerbeschreibung
8	Kinomap App
9	Gesten-Steuerung
10	Trainingsanleitung Allgemein
11-12	Stückliste - Ersatzteilliste
75	Explosionszeichnung

SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE,

wir gratulieren Dir zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Dir viel Vergnügen damit. Bitte beachte und befolge die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. Wenn Du irgendwelche Fragen hast, kannst Du dich selbstverständlich jederzeit an uns wenden.

CHRISTOPEIT-SPORT COMMUNITY

Unser Ziel ist es, Dir nicht nur neue und großartige Sportgeräte für Dein Homestudio anzubieten, sondern Dich auch bei Deinem täglichen Workout motivierend und abwechslungsreich zu unterstützen. Werde ein Teil unserer Christopeit-Sport Community.

CHRISTOPEIT-GYM

In unserem Christopeit GYM findest Du zu Deinem Trainingsgerät verschiedene Programme mit unterschiedlichen Herausforderungen. Wir wünschen Dir viel Freude bei Deinem täglichem Training.

Scanne den QR-Code oder folge dem Link:

https://www.christopeit-sport.com/lifestyle/christopeit-gym/

GYM

CHRISTOPEIT-BLOG

Finde viele spannende Themen rund um Fitness und Gesundheit bei uns im Blog.

Scanne den QR-Code oder folge dem Link:

https://www.christopeit-sport.com/lifestyle/blog/

BLOG

SOCIAL-MEDIA

Folgen uns auf Facebook, Instagram und Youtube.

Scanne den QR-Code oder suche auf den jeweiligen Plattformen nach: Christopeit-Sport

FACEBOOK INSTAGRAM YOUTUBE

Mit freundlichen Grüßen,

Deine Top-Sport Gilles GmbH

WICHTIGE EMPFEHLUNGEN UND SICHERHEITSHINWEISE

Unsere Produkte sind grundsätzlich TÜV geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht, die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten und in der Montage aufgeführten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit des Lieferumfanges anhand der Montageschritte grob kontrollieren.
2. Vor der ersten Benutzung und in regelmäßigen Abständen (alle 1-2 Monate) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist. Defekte Einzelteile müssen unverzüglich ausgetauscht oder entfernt werden. Gegebenenfalls das Gerät bis zur Instandsetzung sperren.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Maßnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschließen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.

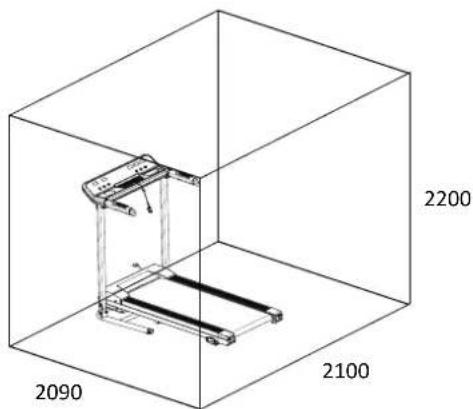

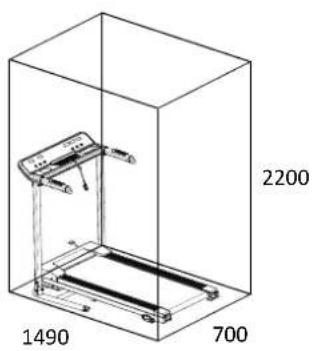

5. Am Aufstellort mindestens 1 Meter Freiraum um das Laufband herum und nach hinten mindestens 2 Meter Abstand zu anderen Gegenständen wie Möbel oder Wände berücksichtigen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweißablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. Achtung! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Mahlzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. Achtung! Sollten Teile bei Benutzung des Gerätes übermäßig heiß werden ersetzen Sie diese umgehend und sichern Sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemäße Sicherung der neu eingestellten Position achten. Sollten Hilfsmittel zur Einstellung nötig sein, müssen diese nach dem Einstellvorgang wieder entfernt werden.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden. Die Trainingsleistung sollte insgesamt 60 Min./tägl. nicht überschreiten.

Achtung!

Vor Benutzung

Bedienungs-

anleitung lesen!

1. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness- Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und eine rutschfeste Sohle besitzen.
2. Achtung! Wenn Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
3. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden.
4. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschließen.
5. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
6. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
7. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen, sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
8. Die zulässige maximale Belastung (=Benutzergewicht) ist auf 110 kg festgelegt worden. Stellen Sie vor Trainingsbeginn sicher, dass das zulässige Gesamtgewicht nicht überschritten wird.
9. Wenn die Anschlußleitung dieses Gerätes beschädigt ist, muss diese durch den Hersteller oder den Kundendienst oder durch eine elektrisch qualifizierte Person ersetzt werden.

20. Konformitätserklärung

Hersteller: Top-Sports Gilles GmbH, Friedrichstraße 55, D-42551 Velbert. Dieses Produkt entspricht den folgenden Europäischen Richtlinien und Normen: 2014/53/EU (RED), 2014/35/EU (LVD), 2011/65/EG (RoHS) und EN ISO 20957-1:2013, EN 957-6:2010 / A1:2014 (Homesport).

1. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.

MONTAGEANLEITUNG

Legen Sie alles übersichtlich auf den Boden und kontrollieren Sie die Vollzähligkeit anhand der Montageschritte. Achtung: Der vereinfachte Montageablauf bedarf 100% Aufmerksamkeit besonders bei den Knick und Klappstellen. Die Montagezeit beträgt ca. 20Min.

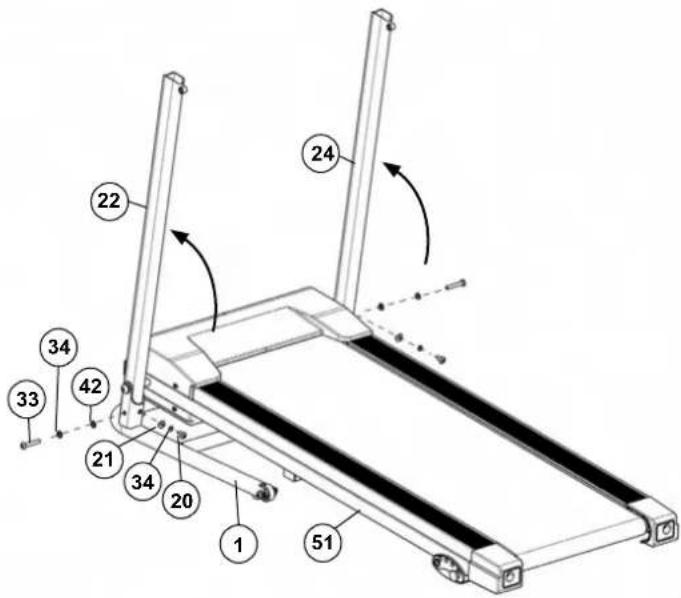

SCHRITT 1

1. Entnehmen Sie alle Kleinteile, sowie loses Verpackungsmaterial aus dem Karton und holen Sie dann mit Hilfe einer zweiten Person das vormontierte Laufband heraus.
2. Legen Sie die Schrauben M8x16 (20) und M8x50 (33) samt Unterlegscheiben (21+42) sowie Federringe (34) rechts und links neben den Laufrahmen (51) griffbereit hin.
3. Klappen Sie die Stützrohre links und rechts (22+24) vorsichtig hoch und schrauben Sie diese mittels der Schrauben M8x50 (33), den Federringen (34) und den Unterlegscheiben (42) am Grundrahmen (1) fest. Anschließend die weiteren Schrauben M8x16 (20) mit Federringen (34) und gebogenen Unterlegscheiben (21) fest anziehen.

SCHRITT 2

1. Führen Sie den Computerrahmen (14) passend auf die Stützrohre (22+24) und verbinden Sie oben am rechten Stützrohr (24) die Stecker vom Verbindungskabel (25) und Computer (7).
2. Verschrauben Sie dann den Computerrahmen (14) an den Stützrohren (22+24) mittels der Schrauben M8x16 (20), Federringen (34) und gebogenen Unterlegscheiben (21) und achten Sie darauf, dass die hergestellte Kabelverbindung nicht eingequetscht wird. Anschließend mit den weiteren Schrauben M8x30 (26), Unterlegscheiben (42) und selbstsichernden Muttern (45) den Computerrahmen (14) an den Stützrohren (22+24) festschrauben.

KONTROLLE UND INBETRIEBNAHME

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen.
2. Wenn alles soweit in Ordnung ist, stecken Sie das Netzkabel (63) in eine vorschriftsmäßig installierte Steckdose (220-240V\~50/60Hz) und in die Netzanschlussdose (56) vorne am Grundgerät ein und schalten Sie den Hauptschalter (58) ein.

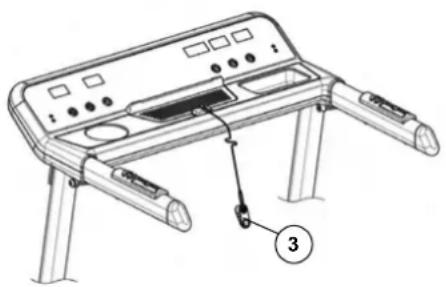

3. Legen Sie dann den Sicherungssclip (3) auf die entsprechende Stelle am Computer (7) und der Computer signalisiert die Betriebsbereitschaft. Legen Sie den Sicherheitsclip (3) an Ihre Trainingskleidung (z.B. Hosenbund) an und stellen Sie sich auf die seitlichen Trittleisten (74) am Laufband. Drücken Sie die [Start] Taste um das Laufband zu starten. Nach einem Count-Down setzt sich die Lauffläche (73) in Bewegung. Unmittelbar nach Anlauf der Laufbandes auf die Lauffläche (73) treten und der eingestellten Geschwindigkeit folgen. Machen Sie sich mit geringen Geschwindigkeiten mit dem Gerät vertraut.
4. Laufen Sie mittig auf der Lauffläche (73), halten Sie sich bei Unsicherheit beim Laufen an den Griffen (10) fest und treten Sie nicht auf die seitlichen Trittauflagen (74). Laufen Sie nur mit Blickrichtung zum Computer auf dem Laufband. Steigen Sie im Notfall seitlich vom Laufband ab und halten Sie sich dabei am Griff (10) fest.

Hinweis: Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen und Ersatzteilbestellungen benötigt werden.

Klappen Sie das Laufband durch Anheben an einer Endkappe (49) hochkant zusammen bis diese Position automatisch durch Einrasten gesichert ist.

Achtung! Vor dem Zusammenklappen des Laufbandes das Laufband ausschalten und warten bis die Lauffläche steht. Das Laufband im zusammen geklappten Zustand nicht in Betrieb nehmen!

AUSKLAPPEN

Drücken Sie am Laufband etwas gegen die Endkappe (49) und lösen Sie die Arretierung in dem Sie mit dem Fuß den kleinen Hebel an der Gasfeder (27) betätigen. Damit wird die Arretierung gelöst und der Laufrahmen senkt sich herunter in die ausgeklappte Stellung.

TRANSPORTIEREN

1. Klappen Sie das Laufband zusammen.

2. Fassen Sie das Laufband an den Endkappen (49) mit beiden Händen an, ziehen Sie das Laufband zu sich bis es auf den Transportrollen (38) steht und es sich leicht bewegen lässt.

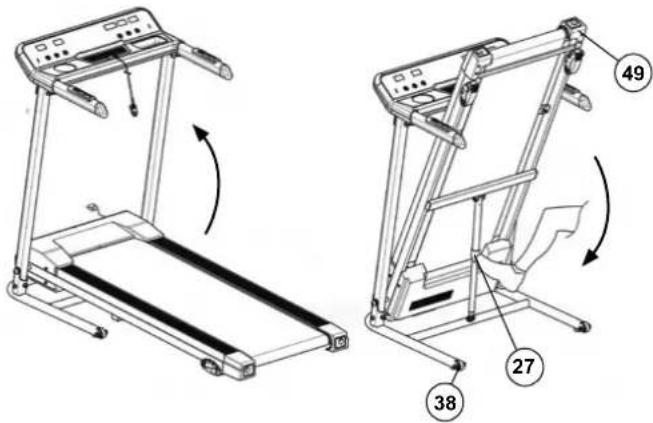

STEIGUNGSVERSTELLUNG

1. Klappen Sie das Laufband zusammen.

2. Ziehen Sie die beiden Sicherungssplinte (48) heraus, verstellen Sie die Steigungsbügel (46) in einen andere Position und setzen Sie die Sicherungssplinte (48) wieder ein.

3. Anschließend kann das Laufband wieder heruntergeklappt werden. Die Steigungsverstellung ist dazu gedacht um die Belastung zu erhöhen wie beim Bergauflaufen.

GARANTIEBESTIMMUNGEN

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust. Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und

Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller:

Top-Sports Gilles GmbH, Friedrichstr. 55, 42551 Velbert

ANMERKUNGEN ZUR WARTUNG UND EINSTELLUNG

Pflegen der Lauffläche

Damit das Laufband dauerhaft leicht und gut läuft, sollte immer nach 50 Betriebsstunden die Unterseite der Lauffläche, welche auf dem Gleitbrett liegt auf Ihre Gleitfähigkeit geprüft werden und ggf. mit Silikonspay/ Silikon-Öl (Kein Schmierstoff auf ÖL- oder Petroleum Basisverwenden) nachbehandelt werden. Dazu hebt man die Lauffläche etwas von Gleitbrett an und bringt Siliconöl zwischen Unterseite der Lauffläche und Oberseite vom Gleitbrett ein. (Achtung: Zuviel Schmiermittel kann ein Rutschen der Lauffläche zur Folge haben.)

Einstellen des Laufbandes

a. Stellen Sie das Laufband im manuellen Programm auf 3 -5km/h ein.

b. Benutzen Sie den Innensechskantschlüssel um an den Endkappen das Band mittig auszurichten.

c. Um die Lauffläche nach Links auszurichten, drehen Sie die rechte Seite im Uhrzeigersinn.

d. Um die Lauffläche nach Rechts auszurichten, drehen Sie die linke Seite im Uhrzeigersinn

e. Sollte eine dauerhafte Ausrichtung der Lauffläche wie o. g. nicht möglich sein liegt eine Beschädigung der Lauffläche vor, welche dann ausgetauscht werden sollte.

Hinweis: Achten Sie darauf, dass die Lauffläche möglichst mittig läuft. Sobald sich diese zu weit aus der Mitte schiebt (über 10mm) sollte die Lauffläche wieder mittig nachjustiert werden.

Durchrutschen des Bandes

a. Die Lauffläche ist nicht richtig gespannt. Beide Schrauben
an den Endkappen etwas fester schrauben.
b. Der Keilriemen ist nicht richtig gespannt.
c. Zuviel Schmiermittel mit einem Tuch entfernen.

Keine Anzeige

a. Überprüfen ob Stecker in der Steckdose und ob die Steckdose Strom hat.
b. Überprüfen ob Hauptschalter am Grundrahmen eingeschaltet und Sicherheits-Clip richtig am Computer positioniert ist.
Achtung! Bei Überprüfung der Computer-Steckverbindungen grundsätzlich den Netzstecker ziehen.
c. Überprüfen, ob die Überlastsicherung ausgelöst hat. Ggf. den Knopf drücken.

Fremde Betriebsgeräusche

a. Überprüfung aller Schraubverbindungen auf festen Sitz.
b. Überprüfen ob der Flachriemen in Ordnung ist.
c. Überprüfen ob die Lauffläche in Ordnung ist.

Hinweis: Sollten Sie den Fehler nicht anhand der beschriebenen Hilfen finden, kontaktieren Sie den Verkäufer oder Hersteller.

Reinigung

Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden. Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuchtigkeit vom Gerät fern.

Lagerung

Klappen Sie Das Laufband zusammen. Stecken Sie den Netzstecker aus bei Beabsichtigung das Gerät länger als 4 Wochen nicht zu nutzen. Wählen Sie einen trockenen Lagerort im Haus aus. Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Sonneneinstrahlung und Staub zu schützen.

[PROG./PULSE] Display: Zeigt die gewählte Programm Nr. P01-P12 oder die Herzfrequenz an, wenn die Hände an den Pulssensoren aufliegen.

[KM/H] Display: Zeigt die Geschwindigkeit des Laufbandes in Kilometer pro Stunde an.

[TIME] Display: Zeigt an, wie lange Sie gelaufen sind in Minuten und Sekunden.

[KM] Display: Zeigt an, wie weit Sie gelaufen sind in Kilometer.

[CALORIES] Display: Zeigt die ca. verbrauchten Kilokalorien in kcal an.

TASTEN

PROG

[P-Prog.] Taste: Mit der [P-Prog] Taste kann eines der Vorgabeprogramme ausgewählt werden. (Trainingsprogramme P01 - P12)

START

[Start] Taste: Durch Drücken dieser Taste startet das ausgewählte Programm und die Lauffläche läuft 3 Sekunden verzögert an.

STOP/PAUSE

[Stop/Pause] Taste: Drücken dieser Taste während des Trainings unterbricht das ausgewählte Programm und die Lauffläche läuft verzögert aus. Innerhalb von 5 Min. kann das Programm durch Drücken der [Start] Taste fortgesetzt werden oder durch erneutes Drücken der [Stop/Pause] Taste beendet werden. Vorgabewerte können durch Drücken der [Stop/Pause] Taste auf 0 gesetzt werden.

[+] Taste: Drücken dieser Taste erhöht die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte erhöht werden.

[-] Taste: Drücken dieser Taste verringert die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte vermindert werden.

MODE

[M-Mode] Taste: Durch Drücken dieser Taste wählt man die Vorgabemöglichkeit (Zeit, Entfernung, Kalorien) im manuellen Programm aus.

INBETRIEBNAHME

1. Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Steckdose (230V\~50Hz) und schalten Sie den Hauptschalter (58) unten vorne am Grundgerät ein.

2. Stellen Sie sich auf die schwarzen Flächen der Trittleisten.

3. Legen Sie den Sicherheits-Clip an Ihre Trainings Kleidung (z. B. Hosenbund) an und in die entsprechende Aufnahme am Computer und der Computer zeigt Ihnen das manuelle Programm an und ist startbereit.

PROGRAMME

Manuelles-Programm:

Drücken Sie die [Start] Taste um das Laufband zu starten. Nach einem 3 Sek. Count- Down setzt sich die Lauffläche in Bewegung. Unmittelbar nach Anlauf des Bandes auf das Laufband gehen und der eingestellten Geschwindigkeit folgen.

Zeit-Programm:

Wählen Sie mit der [M-Mode] Taste das Zeit-Programm aus, dann blinkt das [TIME] Display und zeigt einen Vorschlag von 30:00 Minuten an. Diesen können Sie auf Wunsch mit den [+] und [-] Tasten abändern. (Vorgabemöglichkeit 5:00-99:00 Minuten.) Starten Sie das Programm nach Vorgabe der Zeit mit der [Start] Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Entfernungs-Programm:

Wählen Sie mit der [M-Mode] Taste das Entfernungs-Programm aus, dann blinkt das [KM] Display und ein Vorschlag von 1,00KM wir angezeigt. Diesen können Sie auf Wunsch mit den [+] und [-] Tasten abändern (Vorgabemöglichkeit 0,5-65,0KM) Starten Sie das Programm nach Vorgabe der Entfernung mit der Start-Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Kalorien-Programm:

Wählen Sie mit der [M-Mode]-Taste das Kalorien-Programm aus, dann blinkt das [CALORIES]-Display und ein Vorschlag von 50kcal wird angezeigt. Diesen können Sie auf Wunsch mit den [+] und [-] -Tasten abändern. (Vorgabemöglichkeit 10-995 kcal.) Starten Sie das Programm nach Vorgabe der Kalorien mit der Start - Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

EINGABEMÖGLICHKEITEN

Wählen Sie mittels der [P-Prog] - Taste zwischen 12 unterschiedlichen Geschwindigkeitsprogrammen aus. In diesen Programmen wird die vorgegebene Zeit in 20 Teilintervalle unterteilt und die Geschwindigkeit ändert sich automatisch wie in nachfolgender Tabelle ausgewiesen ist. Durch Drücken der [Start] - Taste wird das Programm gestartet. Nach Ablauf des Programms ertönt ein Signal und das Laufband stoppt. Um das Programm zu unterbrechen drücken Sie die [Stop/Pause] - Taste.

Programmablauf-Tabelle P01 – P12

Nr. -P		Programme in 20 Zeiteinteilungen
↓ Programm		1 2	3 4	5	6 7	8 9	10	11	12	13	14	15	16	17	18	19	20
P01 Km/h 2 3 3		4 5	3	4 5	5 3	4	5 4	4 4	2	3	3	5	3
P02 Km/h 2 4 4		5 6	4	6 6	6 4	5	6 4	4 4	2	2	5	4	2
P03 Km/h 2 4 4		6 6	4	7 7	7 4	7	7 4	4 4	2	4	5	3	2
P04 Km/h 3 5 5		6 7	7	5 7	7 8	8	5 9	5 5	6	6	4	4	3
P05 Km/h 2 4 4		5 6	7	7 5	6 7	8	8 5	4 4	6	5	5	4	2
P06 Km/h 2 4					3 4	5 4	8	7 5	7	8	3	6	4	4	2	5	4	3	2
P07 Km/h 2 3 3		3 4	5	3 4	5 3	4	5 3	3 3	6	6	5	3	3
P08 Km/h 2 3 3		6 7	7	4 6	7 4	4	4 6	7 4	4	4	2	3	2
P09 Km/h 2 4 4		7 7	4	7 8	4 8	9	9 4	4 4	5	6	3	3	2
P10 Km/h 2 4 5		6 7	5	4 6	8 8	6	6 5	4 4	2	4	4	3	3
P11 Km/h 3 4 5		9 5	9	5 5	5 9	9	5 5	5 9	9	8	7	6	3
P12 Km/h 2 5 8		10						7 7	10	10	7	7	10	10	6	6	9	9	5	5	4	3

PULSMESSFUNKTION

Optional können Sie für die Pulsmessung einen kompatiblen Bluetooth-Pulsgurt verwenden (Christopeit-Sport Pulsgurt 2209). Der gemessene Pulswert wird in der Pulsanzeige angezeigt. Reaktionsdauer beträgt bis 60 sec.

Achtung! Die Pulsmessung ist nicht für medizinische Zwecke geeignet.

SICHERUNGS- CLIP

Der Sicherungsclip dient zu Absicherung in Notfällen. Er muss auf dem Computer aufliegen um Eingaben zu machen und das Laufband zu starten. Legen Sie den Sicherungs-Clip (3) bei jedem Training an. Es dient zu Ihrer Sicherheit, damit bei Notabstieg das Laufband schnell stoppt. Befindet sich der Sicherungs- Clip nicht auf dem Computer zeigt der Computer die Fehlermeldung „---“ an. Durch Auflegen des Sicherungs- Clips werden alle Werte auf null gesetzt und der Computer ist startbereit.

Der Computer verfügt über Lautsprecher, mit denen Sie Audiodaten über Bluetooth von einem Bluetooth-fähigen Gerät (Smartphone, Tablet, ...) wiedergeben können. Um die Geräte zu koppeln, schalten Sie das Laufband ein. Koppeln Sie Ihr Endgerät mit dem "BTMP3". Das erfolgreiche Koppeln und Entkoppeln wird durch eine kurze Ansage "Bluetooth is now connected" oder "Bluetooth is now disconnected" bestätigt.

KINOMAP APP

Das Produkt kann mit der Kinomap App verwendet werden. Dies ermöglicht mit Android oder IOS Endgeräten unterhaltsam und interaktiv zu trainieren und Trainingsdaten abzuspeichern.

Sport, Coaching, Gaming und eSport sind die Schlüsselwörter der Kinomap App. Diese beinhaltet viele Kilometer reales Filmmaterial um drinnen zu trainieren, als wären Sie draußen; Verfolgungsstrecken und Analysen Ihrer Leistung; Coaching-Inhalte; Multiplayer-Modus; täglich neue Beiträge; Offizielle Indoor-Rennen und mehr... Somit beinhaltet die APP ca. 100.000 Videos von Sportlern aufgezeichnet und 200.000 km von kumulierten Spuren zum Radfahren, Laufen oder Rudern für derzeit ca. 270.000 Mitglieder aus aller Welt.

Herunterladen der APP und Verbindung

Scannen Sie den nebenstehenden QR Code mit Ihrem Smartphone / Tablet oder Verwenden Sie die Suchfunktion beim Playstore (Android) oder APP Store (IOS) um die Kinomap APP herunterzuladen. Registrieren Sie sich und folgen Sie den Anweisungen der APP. Aktivieren Sie Bluetooth auf dem Smartphone oder Tablet und wählen Sie in der APP über das Menü den Gerätemanager aus und dann dort die Kategorie „Laufbänder, an. Wählen Sie dann über das Hersteller-Logo „Christopeit Sport, Ihre Typbezeichnung aus um das Sportgerät zu verbinden. Je nach Sportgerät werden unterschiedliche Funktionen über Bluetooth von der APP erfasst, bzw. Daten ausgetauscht.

Achtung: Die Kinomap APP bietet eine kostenlose Testversion für 14 Tage. Danach fallen Gebühren an welche auf der Homepage von Kinomap aufgeführt sind. Weitere Informationen finden Sie unter: https://www.kinomap.com/de/

Das Laufband verfügt zusätzlich über die Möglichkeit der Gesten-Steuerung. Die Sensoren befinden sich links und rechts auf dem Computer und sind durch [-] und [+] gekennzeichnet.

LINKER SENSOR [-]

Durch die Bewegung um den Sensor-Empfangsbereich wird die Geschwindigkeit verringert.

RECHTER SENSOR [+]

Durch die Bewegung um den Sensor-Empfangsbereich wird die Geschwindigkeit erhöht.

LINKER SENSOR [-] UND RECHTER SENSOR [+]

Gleichzeitiges Betätigen der Sensoren startet oder stoppt das Laufband.

FUNKTIONSTEST

Stellen Sie sich auf die Seitenleisten. Der normale Sensor-Empfangsbereich beträgt ca. 5-15 cm über den Sensoren. Führen Sie Ihre Hände über die beiden Sensoren. Das Laufband sollte nach einem 3 Sek. Countdown starten. Bewegen Sie dann Ihre rechte Hand über den rechten [+] Sensor. Die Geschwindigkeit erhöht sich, solange sich die Hand im Empfangsbereich befindet. Wenn Sie Ihre Hand wegnehmen, bleibt die Geschwindigkeit eingestellt. Bewegen Sie dann Ihre linke Hand über den linken [-] Sensor. Die Geschwindigkeit nimmt ab, solange sich die Hand im Empfangsbereich befindet. Wenn Sie Ihre Hand wegnehmen, bleibt die Geschwindigkeit eingestellt. Um das Laufband anzuhalten, führen Sie beide Händen gleichzeitig über die Sensoren. Das Laufband wird gestoppt.

Stellen Sie sich auf die Lauffläche. Befolgen Sie die gleichen Schritte, um sich beim Gehen/ Laufen mit der Gesten-Steuerung vertraut zu machen.

Achtung! Je nach Lichteinfall kann der Empfangsbereich des Sensors leicht variieren. Machen Sie sich mit den Sensoren vertraut, indem Sie Ihre Hand im Sensorbereich auf den Sensor zu, von dem Sensor weg und um den Sensor herum bewegen. Sie werden merken, wo der Sensor reagiert und wo nicht.

TRAININGSANLEITUNG ALLGEMEIN

Um spürbare, körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes folgende Faktoren beachtet werden.

INTENSITÄT

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert kann dabei der Puls sein. Mit jedem Training steigt die Kondition und somit sollte mann die Trainingsanforderungen anpassen. Dieses ist durch eine Verlängerung der Trainingsdauer, einer Erhöhung der Schwierigkeitsstufen oder Veränderung der Trainingsart möglich.

TRAININGSPULS

Um den Trainingspuls zu bestimmen können Sie wie folgt vorgehen. Bitte beachten Sie, dass es sich hierbei um die Richtwerte handelt. Wenn Sie gesundheitliche Probleme haben oder unsicher sind, wenden Sie sich an einen Arzt oder Fitnesstrainer.

01 Maximalpuls-Berechnen

Die Ermittlung des maximalen Pulswertes kann auf vielen unterschiedlichen Wegen erfolgen, da der Maximalpuls von viel Faktoren abhängig ist. Zur Berechnung nimmt mann gerne die Faust-Formel (Maximalpuls = 220 - Lebensalter). Diese Formel ist sehr allgemein gehalten. Sie wird in viele Heimsportprodukten verwendet, um den Maximalpuls zu bestimmen. Wir empfehlen Ihnen die Sally Edwards-Formel. Diese Formel berechnet den Maximalpuls genauer und berücksichtigt das Geschlecht, Alter und Körpergewicht.

Sally Edwards-Formel

Männer:

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Frauen:

Maximalpuls = 210 - (0,5 x Alter) - (0,11 x Körpergewicht)

02 Trainingspuls-Berechnen

Der optimale Trainigspuls wird durch das Ziel des Trainings festgelegt. Dafür wurden Trainingszonen definiert.

Gesundheits - Zone: REKOM - Regeneration und Kompensation.

Geeignet für: Anfänger

Trainingsart: sehr leichtes Ausdauertraining

Ziel: Erholung und Förderung der Gesundheit. Aufbau der Grundkondition.

Trainingspuls = 50 bis 60% von dem Maximalpuls

Fettstoffwechsel - Zone: GA1 - Grundlagen - Ausdauertraining 1.

Geeignet für: Anfänger und Fortgeschrittene

Trainingsart: leichtes Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung).

Verbesserung der Ausdauerleistung.

Trainingspuls = 60 bis 70% vom Maximalpuls

Aerobe - Zone: GA1/2 - Grundlagen - Ausdauertraining 1 bis 2.

Geignet für: Anfänger und Vortgeschrittene

Trainingsart: moderates Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung),

Verbesserung der Aerobenleistung, Steigerung der Ausdauerleistung.

Trainingspuls = 70 bis 80% vom Maximalpuls

Anaerobe - Zone: GA2 - Grundlagen - Ausdauertraining 2

Geeignet für: Fortgeschrittene und Leistungsportler

Trainingsart: moderates Ausdauertraining oder Intervalltraining

Ziel: Verbesserung der Laktattoleranz, maximale Steigerung der Leistung.

Trainingspuls = 80 bis 90% vom Maximalpuls

Wettkampf - Zone: WSA - Laistung / Wettkampftraining

Geeignet für: Athleten und Hoch-Leistungsportler

Trainingsart: intensives Intervalltraining und Wettkampftraining

Ziel: Verbesserung der max. Geschwindigkeit und Leistung

Achtung! Das Training in dem Bereich kann zu der Überlastung des Herz-Kreislauf-Systems und gesundheitliche Schäden führen.

Trainingspuls = 90 bis 100% vom Maximalpuls

Beispielrechnung

Männlich, 30 Jahre alt und wiege 80 Kg. Ich bin Anfänger und möchte etwas Abnehmen und meine Ausdauerleistung steigern.

01: Maximal Puls - Berechnung

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Maximalpuls = 214 - (0,5 x 30) - (0,11 x 80)

Maximalpuls = ca. 190 Schläge/Min

02: Trainingspuls-Berechnen

Durch meine Ziele und Trainingsgrad passt für mich die Fettstoffwechsel-Zone am besten.

Trainingspuls = 60 bis 70% von dem Maximalpuls

Trainingspuls = 190 x 0,6 [60%]

Trainingspuls = 114 Schläge/ Min

Nachdem Sie Ihren Trainingspuls für Ihre Trainingskondition oder Ziele ermittelt haben, können Sie mit dem Training beginnen. Die meisten Ausdauertrainingsgeräte von uns verfügen über Pulssensoren oder sind Pulsgurtkompatibel. Somit können Sie Ihren Puls während des Trainings überwachen. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen: a. Puls-Messung auf herkömmliche Weise (Abtasten des Pulsschlages z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute).

b. Puls-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich).

c. Pulsmessung mit weiteren Produkten wie Pulsuhr, Smartphone....

HÄUFIGKEIT

Die meisten Experten empfehlen die Kombination von einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperliche Ertüchtigungen drei- bis fünfmal in der Woche. Ein normaler Erwachsener muß zweimal pro Woche trainieren um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

GESTALTUNG DES TRAININGS

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen: „Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“. In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich. Danach sollte das eigentliche Training „Trainings-Phase“ beginnen. Die Trainingsbelastung sollte nach dem Trainingspuls gestaltet werden. Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

Beispiel - Dehnübungen für die Aufwärm/- und Abkühl-Phasen

Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten. Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen Sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

MOTIVATION

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

STÜCKLISTE - ERSATZTEILLISTE

Artikel:

Art.-Nr.:

Stand der technische Daten:

Stellmaß [cm]:

Stellmaße geklappt ca. [cm]:

Trainingsplatzbedarf [m²]:

Gerätegewicht [kg]:

Benutzergewicht von max. [kg]

Elektrische Daten:

CS4000 mit Gestensteuerung

2330

10.05.2023

L 149 x B 70 x H 114

L 72 x B 70 x H 140

4

37

110

220-240V/50-60Hz/550W

• Bluetoothverbindung für Kinomap (APP für iOS und Android) und eingebauten Lautsprechern zur Audiowiedergabe
  • Gestensteuerung
• Halterung für Smartphone/Tablet am Computer integriert
• Optional Herzfrequenzmessung ist mit kompatiblen Bluetooth Pulsgurt möglich
• Handpulsmessung und Ferntasten für Start/Stop und Geschwindigkeit in den Handgriffen integriert
• Ausklappautomatik mit Softdrop-System
• Großzügige Lauffläche: ca. L 120 x B 40 cm

EIGENSCHAFTEN

• Motor Dauerleistung 0,55KW (0,75PS), Motor Höchstleistung 1.1KW (1,5PS)
• Geschwindigkeit: 1 km/h bis 12 km/h (in 0,1 km/h Schritten einstellbar)
• Schwingungsgedämpfte Lauffläche
  • 4-fach verstellbare Neigung
• Sicherheitsbandstopp
• Transportrollen für einen einfachen Standortwechsel
• Platzsparend hochklappbar
• 1 manuelles Programm mit Vorgabemöglichkeit von Zeit, Entfernung und ca. Kalorien
• 12 vorgegebene Trainingsprogramme mit programmierter Geschwindigkeitsregelung
• Computer mit 5 LED Anzeigen: Zeit, Entfernung, Geschwindigkeit, ca. Kalorienverbrauch und Puls

HINWEISE

Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C.

Abb.- Nr.	Bezeichnung	Abmessung mm	Menge	Montiert an Abb. Nr.	ET Nummer
1	Tastenfolie 1 7 36-2330-02-BT
2	Ferntasten km/h mit Handpuls 2 14 36-2230-05-BT
3	Sicherungs-Clip 1 7 36-2025-09-BT
4	Ferntasten Start/Stop mit Handpuls 2 14 36-2230-06-BT
5	Aufkleber gelb 1 7 36-2230-23-BT
6	Spule	1 51+54		36-2230-25-BT
7	Oberes Computergehäuse	1 7 36-2230-31-BT
8	Computeranzeige	1 7 36-2230-03-BT
9	Kunststoffeibe	4 16 36-2230-24-BT
10	Griffpolster		2 14 36-2230-08-BT
11	Endstopfen		2 14 36-2230-09-BT
12	Audiomodul		1 7 36-2230-10-BT
13	Lautsprecher		2 7 36-2230-11-BT
14	Computerrahmen		1 22+24	33-2230-03-SW
15	Aufnahme Sicherungsclip		1 8 36-2230-12-BT
16	Kreuzschlitzschraube	4x50	4	2,4+14	39-9905
17	Kreuzschlitzschraube	3x8	37	8	39-10127
18	Kreuzschlitzschraube	4x14	18	12+13	36-9206104-BT
19	Unteres Computergehäuse		1 7 36-2230-13-BT
20	Innensechskantschraube	M8x16	4	14,22,24+29	39-9888
21	Unterlegscheibe gebogen	8//19	6	20+33	39-9966-CR
22	Stützrohr links		1	14+29	33-2230-04-SW
23	Kabelschutz		2 24+40	36-1820-27-BT
24	Stützrohr rechts 1 14+29	33-2230-05-SW
25	Verbindungskabel		1 7+54	36-2230-14-BT
26	Innensechskantschraube	M8x30	3	14,22,24+29	39-10134
27	Dämpfung		1 29+51	36-2230-15-BT
28	Distanzrohr		2 22+24	36-1830-13-BT
29	Grundrahmen		1 22+24	33-2230-01-SW
30	Federring	für M12	2 32 36-95	19924-BT
31	Unterlegscheibe	12//24	2	32	39-10062-SW
32	Innensechskantschraube	M12x65	2	29+51	39-9987-CR
33	Innensechskantschraube	M8x50	4	22,24+38	39-9811
34	Federring	für M8	6	33+64	39-9864-VC
35	Gummifuss		4 29 36-1830-11-BT
36	Verkleidung		1 51 36-2230-01-BT
37	Kreuzschlitzschraube M6x12 4 35 39-9964
38	Transportrolle 2 29 36-1830-12-BT
39	Patchkabel 1 56+57 36-1830-29-BT
40	Verkleidung unten 1 51 36-2230-16-BT
41	Innensechskantschraube M8x45 3 27+46 39-10124-VC
42	Unterlegscheibe 8//16 11 26,33,50+67 39-9862-CR
43	Unterlegscheibe 5//10 4 68 39-10111-SW
44	Mutter M6	4 70 39-9891
45	Selbstsichernde Mutter	M8	8	26,33+41	39-9818-CR
46	Steigungsverstellung	2 51 36-2230-17-BT
47	Endkappe links	1 51 36-2230-18-BT
48	Sicherungsstift	2 46 36-1820-12-BT
49	Endkappe rechts	1 51 36-2230-19-BT
50	Innensechskantschraube M8x55 2 52 39-10056-CR
51	Laufrahmen	1 22,24+51		33-2230-02-SW
52	Hintere Rolle	1 51 33-1830-09-SI
53	Stützstrebe	2 51 33-2230-06-SW
54	Steuerplatine	1 40 36-2230-20-BT
55	Rechteckstopfen 20x40mm	4 51 36-1830-27-BT
56	Netzanschlussdose	1 51 36-2230-21-BT
57	Überlastsicherung	1 51 36-1830-28-BT
58	Hauptschalter	1 51 36-1352-29-BT
59	Kreuzschlitzschraube M3x8 2 56 39-10128
60	Motor		1 51 33-1830-07-SI
61	Mutter M8	4 64 39-10031
62	Gummidämpfer	4 60 36-1820-23-BT
63	Netzanschlusskabel	1 56 36-1352-31-BT
64	Sechskantschraube M8x25 4 51+60 39-10455
65	Sicherungskabel	1 54,56+57		36-1830-30-BT
66	Antriebsriemen	1 60+69 36-2230-22-BT
67	Innensechskantschraube M8x40 1 69 39-10125-VC
68	Kreuzschlitzschraube M5x10 12 6,36,47,49+54	39-9903
69	Vordere Rolle	1 51 33-1830-08-SI
70	Senkkopfschraube M6x45 4 52+71 39-9825
71	Gleitbrett	1 51 36-2230-26-BT
72	Senkkopfschraube M5x40 6 51+71 36-9911-15-BT
73	Lauffläche	1 52+69 36-2230-27-BT
74	Seitenleiste	2 51 36-2230-02-BT
75	Antirutschauflage	2 74 36-2230-28-BT
76	Werkzeug Set	1		36-2230-29-BT
77	Montage- und Bedienungsanleitung	1		36-2330-04-BT

TRAININGSPLATZBEDARF

Trainingsfläche in mm (für Gerät und Benutzer)

Freifläche in mm (Trainingsfläche und Sicherheitsfläche umlaufend 600mm)

ContentsPage

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Respect!

CONTRÔLE ET MISE EN MARCHE

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Gevaar:

Voor gebruik

Lees de gebruik-

saanwijzing!

BELANGRIJKE AANBEVELINGEN EN VEILIGHEIDSINSTRUCTIES

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Figyelem:

Használat előtt

olvassa el a

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder

Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Friedrichstrasse 55

D - 42551 Velbert

http://www.christopeit-sport.com

Tel.: [phone]

Fax: [phone]

[e-mail]

CHRISTOPEIT®

SPORT GERMANY
