BEDIENUNGSANLEITUNG Walk Run Pro Christopeit

Montage- und Bedienungsanleitung

Bestell-Nr.: 2540

Seite: 2-12

2 Christopeit-Sport Community
2 Garantiebestimmungen
3 Wichtige Empfehlungen und Sicherheitshinweise
4 Montageanleitung
5 Zusammenklappen
5 Transport und Lagerung
6 Anmerkungen zur Wartung und Einstellung
7-8 Computerbeschreibung
9 Kinomap App
10 Trainingsanleitung Allgemein
11-12 Stückliste - Ersatzteilliste
54 Konformitätserklärung
55 Explosionszeichnung

SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE,

wir gratulieren Dir zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Dir viel Vergnügen damit. Bitte beachte und befolge die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. Wenn Du irgendwelche Fragen hast, kannst Du dich selbstverständlich jederzeit an uns wenden.

CHRISTOPEIT-SPORT COMMUNITY

Unser Ziel ist es, Dir nicht nur neue und großartige Sportgeräte für Dein Homestudio anzubieten, sondern Dich auch bei Deinem täglichen Workout motivierend und abwechslungsreich zu unterstützen. Werde ein Teil unserer Christopeit-Sport Community.

In unserem Christopeit Lifestyle-Bereich oder auf unseren Social-Media-Kanälen findest Du viele spannende Themen rund um Fitness, Training und Gesundheit.

Scanne die QR-Codes, suche auf den jeweiligen Plattformen nach Christopeit-Sport oder besuche unsere Homepage: https://www.christopeit-sport.com/lifestyle/

Mit freundlichen Grüßen,
Deine Top-Sport Gilles GmbH

GARANTIEBESTIMMUNGEN

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust. Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller:

Top-Sports Gilles GmbH, Friedrichstr. 55, 42551 Velbert

WICHTIGE EMPFEHLUNGEN UND SICHERHEITSHINWEISE

Unsere Produkte sind grundsätzlich geprüft und entsprechen damit dem aktuellen Sicherheitsstandard. Diese Tatsache entbindet aber nicht, die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten und in der Montage aufgeführten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit des Lieferumfanges anhand der Montageschritte grob kontrollieren.
2. Vor der ersten Benutzung und in regelmäßigen Abständen (alle 1-2 Monate) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist. Defekte Einzelteile müssen unverzüglich ausgetauscht oder entfernt werden. Gegebenenfalls das Gerät bis zur Instandsetzung sperren.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Maßnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschließen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
5. Am Aufstellort mindestens 1 Meter Freiraum um das Laufband herum und nach hinten mindestens 2 Meter Abstand zu anderen Gegenständen wie Möbel oder Wände berücksichtigen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweißablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. Achtung! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Mahlzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. Achtung! Sollten Teile bei Benutzung des Gerätes übermäßig heiß werden ersetzen Sie diese umgehend und sichern Sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemäße Sicherung der neu eingestellten Position achten. Sollten Hilfsmittel zur Einstellung nötig sein, müssen diese nach dem Einstellvorgang wieder entfernt werden.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden. Die Trainingsleistung sollte insgesamt 45 Min./tägl. nicht überschreiten.

Achtung!

Vor Benutzung

Bedienungs-

anleitung lesen!

1. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness- Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und eine rutschfeste Sohle besitzen.
2. Achtung! Wenn Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
3. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden.
4. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschließen.
5. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
6. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
7. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen, sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
8. Die zulässige maximale Belastung (=Benutzergewicht) ist auf 120 kg festgelegt worden. Stellen Sie vor Trainingsbeginn sicher, dass das zulässige Gesamtgewicht nicht überschritten wird.
9. Wenn die Anschlußleitung dieses Gerätes beschädigt ist, muss diese durch den Hersteller oder den Kundendienst oder durch eine elektrisch qualifizierte Person ersetzt werden.
10. Lassen Sie das Produkt nicht unbeaufsichtigt eingeschaltet oder in Betrieb und sichern Sie durch Ausstecken des Netzsteckers eine unbeabsichtigte Nutzung.
11. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.

MONTAGEANLEITUNG

Bitte vor Benutzung unbedingt unsere Empfehlungen und Sicherheitshinweise beachten! Montagezeit ca. 10 Min.

ENTNAHME

1. Entnehmen Sie die Kleinteile, sowie loses Verpackungsmaterial aus den Kartons und holen Sie dann mit Hilfe einer zweiten Person das Laufband heraus. Fassen Sie dabei unter den Grundrahmen (54).

SCHRITT 1

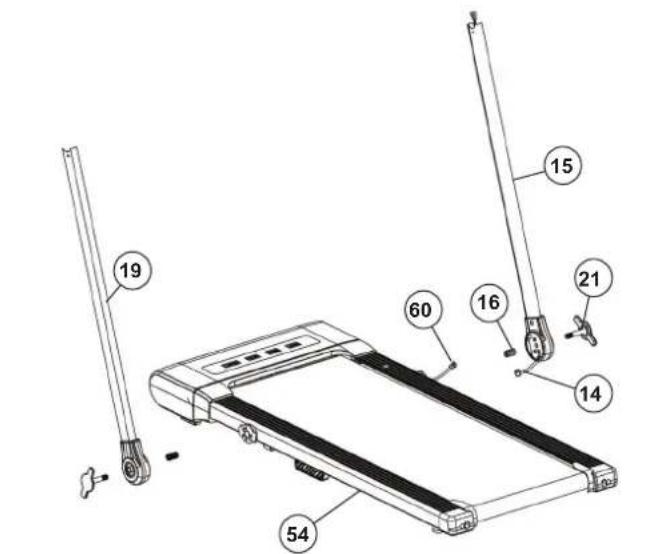

Montage der Stützrohre (15+19) am Grundrahmen (54).

1. Stecken Sie die Flügelschraube (21) von außen durch das rechte Stützrohr (15) und stecken Sie von innen die Feder (16) auf das Gewinde. Schrauben das rechte Stützrohr (15) auf der rechten Seite am Grundrahmen (54) mittels der Flügelschraube (21) fest. (Rechts ist aus der Blickrichtung zu sehen, wenn man auf dem Gerät steht und trainiert.)
2. Verbinden Sie die Stecker vom unteren und oberen Verbindungskabel (14+60), welche aus dem Stützrohr (15) und Grundrahmen (54) herauskommen.
3. Stecken Sie die Flügelschraube (21) von außen durch das linke Stützrohr (19) und stecken Sie von innen die Feder (16) auf das Gewinde. Schrauben das linke Stützrohr (19) am Grundrahmen (54) mittels der Flügelschraube (21) fest.

SCHRITT 2

Montage des Griffes (8) an den Stützrohren (15+19).

1. Führen Sie den vormontierten Griff (8) zum rechten Stützrohr (15) und verbinden Sie die Stecker vom oberen Verbindungskabel (14) und Griff (8).
2. Legen Sie den Griff (8) auf die Enden der Stützrohre (15+19) auf und befestigen Sie den Griff mittels der Schrauben (11) an den Stützrohren.
3. Stecken Sie anschließend die Griff-Endkappen (1) passend auf die Griff-Enden auf.
4. Schieben Sie die Tabletablage (2) in die dafür vorgesehene Aufnahme am Griff (8) ein.

KONTROLLE UND INBETRIEBNAHME

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen.
2. Wenn alles soweit in Ordnung ist, stecken Sie das Netz-kabel (79) in eine vorschriftsmäßig installierte Steckdose (220-240V\~50/60Hz) und in die Netzanschlussdose (40) vorne am Grundgerät ein und schalten Sie den Hauptschalter (40) ein.
3. Legen Sie dann den Sicherungssclip (7) auf die entsprechende Stelle am Griff (8) und das Display signalisiert die Betriebsbereitschaft. Legen Sie den Sicherheitsclip (7) an Ihre Trainingskleidung (z.B. Hosenbund) an und stellen Sie sich auf die seitlichen Trittleisten (70+73) am Laufband. Drücken Sie die [Start/Stop] um das Laufband zu starten. Nach einem Count-Down 3-2-1 setzt sich die Lauffläche (66) in Bewegung. Unmittelbar nach Anlauf des Laufbandes auf die Lauffläche (66) treten und der eingestellten Geschwindigkeit folgen. Machen Sie sich mit geringen Geschwindigkeiten mit dem Gerät vertraut
4. Laufen Sie mittig auf der Lauffläche (66) und treten Sie nicht auf die seitlichen Trittauflagen (70+73). Laufen Sie nur mit Blickrichtung zum Griff (8) auf dem Laufband. Steigen Sie im Notfall seitlich vom Laufband ab

Hinweis: Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen und Ersatzteilbestellungen benötigt werden.

A Im zusammengeklappten Zustand kann das Laufband zum Gehen / Walken verwendet werden (max. 6 km/h). Die Steuerung erfolgt über die mitgelieferte Fernbedienung (24).

B Im ausgeklappten Zustand kann das Laufband zum Laufen verwendet werden (max. 12 km/h). Achtung! Wir empfehlen, das Laufband in der ausgeklappten Variante zu verwenden.

EINSTELLUNG DER STEIGUNG

1. Heben Sie das Walkingpad zunächst seitlich links und dann rechts im vorderen Bereich hoch, um an die Neigungsversteller (50+53) heranzukommen und diese bis zum Anschlag auszuklappen.

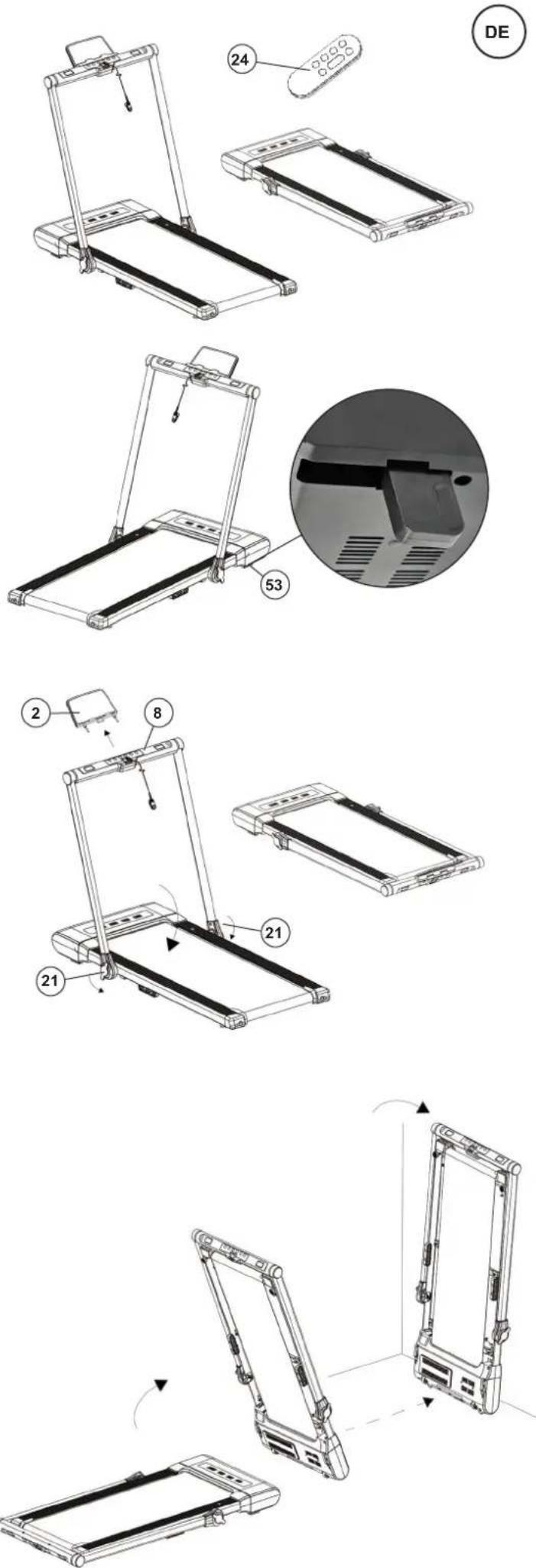

ZUSAMMENKLAPPEN

1. Entfernen Sie die Tablet-Ablage (2).
2. Lösen Sie die Flügelschrauben (21). auf der rechten und linken Seite des Laufbandes.
3. Greifen Sie mittig unter den Griff (8) und lassen Sie diesen vorsichtig herunter.
4. Fixieren Sie die liegende Position durch das Festdrehen der Flügelschrauben (21).

Achtung! Vor dem Zusammenklappen des Laufbandes, das Laufband ausschalten und warten bis die Lauffläche steht.

TRANSPORT UND LAGERUNG

1. Ziehen Sie das Netzkabel heraus.
2. Das Laufband kann liegend und oder stehend angelehnt an der Wand gelagert werden.
3. Heben Sie das Laufband hoch, bis es sich frei auf den Rollen bewegen lässt und schieben Sie es zum gewünschten liegenden Lagerort.

LAGERUNG STEHEND

1. Heben Sie das Laufband hoch, bis es sich frei auf den Rollen bewegen lässt.
2. Schieben Sie es, bis an die Wand. Lassen Sie etwas Abstand vor der Wand.
3. Heben Sie es weiter hoch und lehnen Sie es an die Wand. Prüfen Sie, ob es sicher an der Wand angelehnt steht.

Hinweis:

Stecken Sie den Netzstecker aus bei Beabsichtigung das Gerät länger als 4 Wochen nicht zu nutzen. Wählen Sie einen trockenen Lagerort im Haus aus. Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Sonneneinstrahlung und Staub zu schützen.

ANMERKUNGEN ZUR WARTUNG UND EINSTELLUNG

Pflege

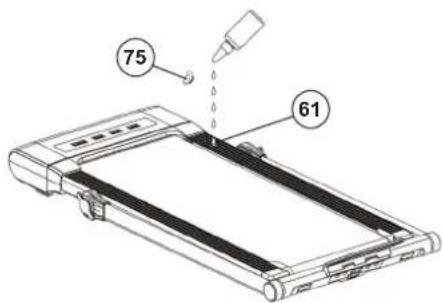

Damit das Laufband dauerhaft leicht und gut läuft, sollte regelmäßig die Unterseite der Lauffläche, welche auf dem Gleitbrett liegt auf Ihre Gleitfähigkeit geprüft werden und ggf. mit Silikonöl (Kein Schmierstoff auf ÖL- oder Petroleum Basisverwenden) nachbehandelt werden. Wir empfehlen bei der Nutzung von weniger als 3 Stunden / Woche, einmal im Jahr zu schmieren. Bei der Nutzung von 3-4 Stunden / Woche, alle sechs Monate und bei der Nutzung von mehr als 5 Stunden / Woche, alle drei Monate zu schmieren. Die Schmierung erfolgt durch Hineintropfen von Silikonöl in die Wartungsöffnung. Dazu starten Sie das Laufband mit einer geringen Geschwindigkeit, entfernen Sie den Gummistopfen (75) und tropfen Sie etwas Silikonöl (ca. 5 ml) in die Öffnung (61) ein. (Achtung! Zuviel Schmiermittel kann ein Durchrutschen der Lauffläche zur Folge haben.)

Einstellung

Stellen Sie das Laufband im manuellen Programm auf 3-5km/h ein. Benutzen Sie den Innensechskantschlüssel um an den Endkappen das Band mittig auszurichten.

1. Um die Lauffläche nach Links auszurichten, drehen Sie die rechte Seite im Uhrzeigersinn.
2. Um die Lauffläche nach Rechts auszurichten, drehen Sie die linke Seite im Uhrzeigersinn

Sollte eine dauerhafte Ausrichtung der Lauffläche wie o. g. nicht möglich sein liegt eine Beschädigung der Lauffläche vor, welche dann ausgetauscht werden sollte.

Hinweis: Achten Sie darauf, dass die Lauffläche möglichst mittig läuft. Sobald sich diese zu weit aus der Mitte schiebt (über 10mm) sollte die Lauffläche wieder mittig nachjustiert werden.

Durchrutschen des Bandes

a. Die Lauffläche ist nicht richtig gespannt. Beide Schrauben an den Endkappen etwas fester schrauben.
b. Der Flachriemen ist nicht richtig gespannt.
c. Zuviel Schmiermittel mit einem Tuch entfernen.

Keine Anzeige

- Überprüfen ob Stecker in der Steckdose und ob die Steckdose Strom hat.

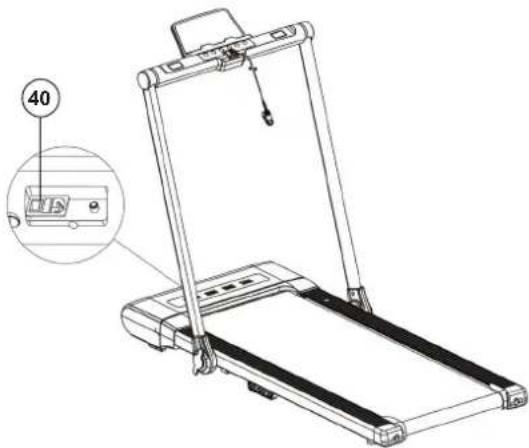

- Überprüfen ob Hauptschalter (40) am Grundrahmen eingeschaltet und der Sicherheits-Clip am Griff positioniert ist.

Achtung! Bei Überprüfung der Griff-Steckverbindungen grundsätzlich den Netzstecker ziehen.

Sicherung

Überprüfen, ob die Sicherung ausgelöst hat. Beim Hauptanschluss (40) befindet sich zwischen den Hauptschalter und der Netzanschlussbuchse das Sicherungsfach. Dort befindet sich eine Feinsicherung 5x20mm mit den Daten 8A/250V.

Fremde Betriebsgeräusche

• Überprüfung aller Schraubverbindungen auf festen Sitz.
• Überprüfen ob der Flachriemen in Ordnung ist.
• Überprüfen ob die Lauffläche in Ordnung ist.

Hinweis: Weitere Hinweise finden Sie in der Fehlerdiagnose.

Reinigung

Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung! Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden. Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuchtigkeit vom Gerät fern.

75 61

1.

2.

a.

P [P-Prog.] Taste: Mit der [P] Taste kann eines der Vorgabeprogramme ausgewählt werden. (Trainingsprogramme P01 - P06)

[Start/Stop] Taste: Durch Drücken dieser Taste startet das ausgewählte Programm und die Lauffläche läuft 3 Sekunden verzögert an. Erneutes Drücken stoppt das Programm.

± [+/- KM/H] Tasten: Drücken dieser Tasten erhöht/verringert die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte erhöht/verringert werden.

M [M-Mode] Taste: Durch Drücken dieser Taste wählt man die Vorgabemöglichkeit (Zeit, Entfernung, Kalorien) im manuellen Programm aus.

[Pause] Taste: Drücken dieser Taste während des Trainings pausiert das ausgewählte Programm und die Lauffläche läuft verzögert aus. So kann das Programm durch Drücken der [Start/Stop] Taste fortgesetzt werden oder durch erneutes Drücken der [Start/Stop] Taste beendet werden. Vorgabewerte können durch Drücken der [Pause] Taste auf 0 gesetzt werden.

FERNBEDIENUNG

[Start/Stop] Taste: Durch Drücken dieser Taste startet das ausgewählte Programm und die Lauffläche läuft 3 Sekunden verzögert an. Erneutes Drücken stoppt das Programm.

[Pause] Taste: Drücken dieser Taste während des Trainings pausiert das ausgewählte Programm und die Lauffläche läuft verzögert aus. So kann das Programm durch Drücken der [Start/Stop] Taste fortgesetzt werden oder durch erneutes Drücken der [Start/Stop] Taste beendet werden. Vorgabewerte können durch Drücken der [Pause] Taste auf 0 gesetzt werden.

P [P] Taste: Mit der [P] Taste kann eines der Vorgabeprogramme ausgewählt werden. (Trainingsprogramme P01 - P06)

M [M] Taste: Durch Drücken dieser Taste wählt man die Vorgabemöglichkeit (Zeit, Entfernung, Kalorien) im manuellen Programm aus.

± [+/-] Taste: Drücken dieser Taste erhöht/verringert die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte erhöht/verringert werden.

[Sound] Taste: Durch Drücken der Taste werden die Signaltöne ein- und ausgeschaltet Achtung! Bei ausgeschalteten Signaltönen ertönt bei Geschwindigkeitsänderungen kein akustisches Signal.

[S] Taste: Durch Drücken dieser Taste wird direkt eine Geschwindigkeit von 3 Km/h oder 6 Km/h eingestellt.

ANZEIGEN

[TIME] Zeit-Anzeige: Zeigt an, wie lange Sie gelaufen sind in Minuten und Sekunden.

[SPEED] Geschwindigkeit-Anzeige: Zeigt die Geschwindigkeit des Laufbandes in Kilometer pro Stunde an. Zeigt im Stillstand die gewählte Programm Nr. P01-P06 an.

[DISTANCE] Entfernung-Anzeige: Zeigt an, wie weit Sie gelaufen sind in Kilometer.

[CAL./PULSE] Kalorien/Puls-Anzeige: Zeigt die ca. verbrauchten Kilokalorien in kcal an oder den Puls, wenn ein Bluetooth-Pulsgurt zur Pulsmessung angelegt wurde.

INBETRIEBNAHME

Im Walkingpad-Modus kann das Laufband ausschließlich mit der mitgelieferten Fernbedienung gesteuert werden. Die Fernbedienung benötigt 2 x AAA. Legen Sie die Batterie unter der Berücksichtigung der Polarität in die Fernbedienung ein. Die Reichweite beträgt ca. 10 m. Sollte die Fernbedienung nicht reagieren wechseln Sie als erstes die Batterie aus.

Manuelles Programm

1. Verbinden Sie das Netzkabel mit dem Laufband und mit einer vorschriftsmäßig installierten Steckdose (230V\~50Hz) und schalten Sie den Netzschalter unten vorne am Grundgerät ein. Der Computer zeigt Ihnen das manuelle Programm an und ist startbereit.

2. Stellen Sie sich auf die Seitenleisten.

3. Drücken Sie die [Start/Stop] Taste um das Laufband zu starten. Nach einem 3 Sek. Count- Down setzt sich die Lauffläche in Bewegung. Unmittelbar nach Anlauf des Bandes auf das Laufband gehen und der eingestellten Geschwindigkeit folgen.
4. Stellen Sie die gewünschte Geschwindigkeit mit den [+] und [-] Tasten ein.

Zeit-Programm:

Wählen Sie mit der [M] Taste das Zeit-Programm aus, dann blinkt das Zeit-Display und zeigt einen Vorschlag von 30:00 Minuten an. Diesen können Sie auf Wunsch mit den [+] und [-] Tasten abändern. (Vorgabemöglichkeit 5:00-99:00Minuten.) Starten Sie das Programm nach Vorgabe der Zeit mit der [Start/Stop] Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Entfernungs- Programm:

Wählen Sie mit der [M] Taste das Entfernungs-Programm aus, dann blinkt das Entfernungs-Display und ein Vorschlag von 1,00KM wir angezeigt. Diesen können Sie auf Wunsch mit den [+] und [-] Tasten abändern (Vorgabemöglichkeit 0,5-65,0KM) Starten Sie das Programm nach Vorgabe der Entfernung mit der [Start/Stop] Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Kalorien-Programm:

Wählen Sie mit der [M] Taste das Kalorien-Programm aus, dann blinkt das Kalorien-Display und ein Vorschlag von 50kcal wird angezeigt. Diesen können Sie auf Wunsch mit den [+] und [-] Tasten abändern. (Vorgabemöglichkeit 10-995 kcal.) Starten Sie das Programm nach Vorgabe der Kalorien mit der [Start/Stop] Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

EINGABEMÖGLICHKEITEN

	Anzeige	Anzeige Wert	Vorgabe Möglichkeit	Anzeige Möglichkeit
ZEIT (MIN:SEK)	0:00	30:00	5:00-99:00	0:00-99:59
KM/H	0.0	N/A	N/A	0.8-5.0
KM	0.00	1.00	0.5-65.0	0.00-99.99
KALORIEN (Kcal)	0	50	10-995	0-999

GESCHWINDIGKEITSPROGRAMME P01-P06

Wählen Sie mittels der [P] Taste zwischen 6 unterschiedlichen Geschwindigkeitsprogrammen aus. In diesen Programmen wird die vorgegebene Zeit in 20 Teilintervalle unterteilt und die Geschwindigkeit ändert sich automatisch wie in nachfolgender Tabelle ausgewiesen ist. Durch Drücken der [Start/Stop] Taste wird das Programm gestartet. Nach Ablauf des Programms ertönt ein Signal und das Laufband stoppt. Um das Programm zu stoppen drücken Sie die [Start/Stop] Taste.

P01-P06 - LAUFBAND MODE

Zeit -Programme in 20 Zeiteinteilungen
↓ Programm		1 2	3 4 5	6 7	8 9	10	11	12	13	14	15	16	17	18	19	20
P01 K	m/h 1.0 2	0 3.0	4.0	5.0 4	0.0 3.0	0.0 2.0	1.0 2.0	0.0 3.0	4.0	5.0	4.0	3.0	2.0	1.0 2.0	0.0 3.0	2.0
P02 K	m/h 2.0 2	0.0 3.0	3.0	4.0 4	0.0 5.0	0.0 5.0	6.0 6.0	0.0 5.0	5.0	4.0	4.0	3.0	3.0	2.0	2.0	0.0 3.0	3.0
P03 K	m/h 1.0 3	0.0 5.0	2.0	4.0 6	0.0 3.0	0.0 5.0	7.0 4.0	0.0 6.0	8.0	6.0	4.0	6.0	4.0	3.0	4.0	0.0 3.0	2.0
P04 K	m/h 2.0 3	0.0 3.0	4.0	3.0 4	0.0 4.0	0.0 5.0	4.0 5.0	0.0 6.0	8.0	6.0	8.0	8.0	6.0	5.0	4.0	0.0 3.0	2.0
P05 K	m/h 2.0 4	0.0 6.0	8.0	10.0	9.0 7	0.0 5.0	3.0	2.0 4.0	0.0 2.0	4.0	6.0	6.0	5.0	6.0	5.0	4.0	0.0 3.0
P06 K	m/h 1.0 3	0.0 5.0	5.0	5.0 7	0.0 8.0	0.0 9.0	10.0	8.0 6.0	0.0 5.0	4.0	5.0	2.0	4.0	5.0	6.0	4.0	0.0 2.0

P01-P06 - WALKINGPAD MODE

Zeit -Programme in 20 Zeiteinteilungen
↓ Programm		1 2	3 4 5	6 7	8 9	10	11 12	13 1	14 15	16 17	18 19	20
P01	Km/h	1.0	2.0	3.0	4.0	4.0	4.0	3.0	2.0	1.0	2.0	3.0	4.0	4.0	4.0	3.0	2.0	1.0	2.0	3.0	2.0
P02	Km/h	2.0	2.0	3.0	3.0	4.0	4.0	5.0	5.0	4.0	4.0	5.0	3.0	2.0	2.0	3.0	3.0	4.0	4.0	3.0	3.0
P03	Km/h	1.0	2.0	3.0	4.0	5.0	4.0	3.0	2.0	3.0	4.0	5.0	4.0	3.0	2.0	3.0	4.0	5.0	4.0	3.0	2.0
P04	Km/h	2.0	2.0	3.0	2.0	3.0	4.0	3.0	4.0	5.0	5.0	4.0	3.0	4.0	3.0	2.0	3.0	2.0	1.0	2.0	3.0
P05	Km/h	2.0	2.0	3.0	4.0	3.0	2.0	3.0	3.0	4.0	5.0	4.0	3.0	3.0	2.0	3.0	4.0	5.0	4.0	3.0	2.0
P06	Km/h	1.0	2.0	2.0	3.0	2.0	3.0	3.0	4.0	3.0	4.0	4.0	5.0	4.0	3.0	3.0	4.0	5.0	5.0	4.0	3.0

SICHERUNGS- CLIP

Der Sicherungsclip dient zu Absicherung in Notfällen. Er muss auf dem Griff aufliegen um Eingaben zu machen und das Laufband zu starten. Legen Sie den Sicherungs-Clip (7) bei jedem Training an. Es dient zu Ihrer Sicherheit, damit bei Notabstieg das Laufband schnell stoppt. Befindet sich der Sicherungs-Clip nicht auf dem Griff zeigt das Display die Fehlermeldung [----] an. Durch Auflegen des Sicherungs- Clips werden alle Werte auf null gesetzt und das Laufband ist startbereit.

Pulsmessung mittels Pulsmessgurt:

Für eine zuverlässige Pulsüberwachung beim Training empfehlen wir einen passenden Brustgurt zu tragen. Der Computer verfügt über einen eingebauten Empfänger im Computer, sodass Sie einen Bluetooth-Pulsgurt, wie z.B. Christopeit-Sport BT-Pulsgurt (Art.-Nr.: 2209) dazu verwenden können. Wenn Sie den Pulsgurt etwas anfeuchten bevor Sie ihn umlegen sollte der Computer innerhalb von 60Sek. die Pulsdaten erfassen und zur Anzeige bringen. Die Reichweite der Pulsgurte beträgt je nach Modell ca.10m.

Achtung! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaften Schäden oder zum Tod führen. Bei Schwindel-/Schwächegefühl sofort das Training beenden. Die Pulswerte sind nicht für medizinische Zwecke geeignet.

KONNEKTIVITÄT

KINOMAP APP

Sport, Coaching, Gaming und eSport sind die Schlüsselwörter der Kinomap App. Diese beinhaltet viele Kilometer reales Filmmaterial um drinnen zu trainieren, als wären Sie draußen; Verfolgungsstrecken und Analysen Ihrer Leistung; Coaching-Inhalte; Multiplayer-Modus; täglich neue Beiträge; Offizielle Indoor-Rennen und mehr...

Herunterladen der App und Verbindung

Scannen Sie den nebenstehenden QR Code mit Ihrem Smartphone / Tablet oder Verwenden Sie die Suchfunktion beim Playstore (Android) oder App Store (IOS) um die Kinomap App herunterzuladen. Registrieren Sie sich und folgen Sie den Anweisungen. Aktivieren Sie Bluetooth auf dem Smartphone oder Tablet und wählen Sie in der App den Gerätemanager und dann dort die passende Produktkategorie aus. Wählen Sie dann über das Hersteller-Logo „Christopeit Sport,“ Ihre Typbezeichnung aus, um das Sportgerät zu verbinden. Je nach Sportgerät werden unterschiedliche Funktionen über Bluetooth von der APP erfasst, bzw. Daten ausgetauscht.

Achtung! Die Kinomap App bietet eine kostenlose Testversion für 14 Tage an. Danach kann man entscheiden, ob man mit der Basisversion kostenlos weiter trainieren oder gebührenpflichtig den vollen Umfang der Kinomap App nutzen möchte.

Aktuelle Informationen und Gebühren finden Sie unter: www.kinomap.com

kinomap

IOS / ANDROID APP

TRAININGSPLATZBEDARF

1360 680 2200

Trainingsfläche in mm (für Gerät und Benutzer)

(Trainingsfläche und Sicherheitsfläche umlaufend 600mm)

TRAININGSANLEITUNG ALLGEMEIN

Um spürbare, körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes folgende Faktoren beachtet werden.

INTENSITÄT

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert kann dabei der Puls sein. Mit jedem Training steigt die Kondition und somit sollte mann die Trainingsanforderungen anpassen. Dieses ist durch eine Verlängerung der Trainingsdauer, einer Erhöhung der Schwierigkeitsstufen oder Veränderung der Trainingsart möglich.

TRAININGSPULS

Um den Trainingspuls zu bestimmen können Sie wie folgt vorgehen. Bitte beachten Sie, dass es sich hierbei um die Richtwerte handelt. Wenn Sie gesundheitliche Probleme haben oder unsicher sind, wenden Sie sich an einen Arzt oder Fitnesstrainer.

01 Maximalpuls-Berechnen

Die Ermittlung des maximalen Pulswertes kann auf vielen unterschiedlichen Wegen erfolgen, da der Maximalpuls von viel Faktoren abhängig ist. Zur Berechnung nimmt mann gerne die Faust-Formel (Maximalpuls = 220 - Lebensalter). Diese Formel ist sehr allgemein gehalten. Sie wird in viele Heimsportprodukten verwendet, um den Maximalpuls zu bestimmen. Wir empfehlen Ihnen die Sally Edwards-Formel. Diese Formel berechnet den Maximalpuls genauer und berücksichtigt das Geschlecht, Alter und Körpergewicht.

Sally Edwards-Formel

Männer:

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Frauen:

Maximalpuls = 210 - (0,5 x Alter) - (0,11 x Körpergewicht)

02 Trainingspuls-Berechnen

Der optimale Trainigspuls wird durch das Ziel des Trainings festgelegt. Dafür wurden Trainingszonen definiert.

Gesundheits - Zone: REKOM - Regeneration und Kompensation.

Geeignet für: Anfänger

Trainingsart: sehr leichtes Ausdauertraining

Ziel: Erholung und Förderung der Gesundheit. Aufbau der Grundkondition.

Trainingspuls = 50 bis 60% von dem Maximalpuls

Fettstoffwechsel - Zone: GA1 - Grundlagen - Ausdauertraining 1.

Geeignet für: Anfänger und Fortgeschrittene

Trainingsart: leichtes Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung).

Verbesserung der Ausdauerleistung.

Trainingspuls = 60 bis 70% vom Maximalpuls

Aerobe - Zone: GA1/2 - Grundlagen - Ausdauertraining 1 bis 2.

Geignet für: Anfänger und Vortgeschrittene

Trainingsart: moderates Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung),

Verbesserung der Aerobenleistung, Steigerung der Ausdauerleistung.

Trainingspuls = 70 bis 80% vom Maximalpuls

Anaerobe - Zone: GA2 - Grundlagen - Ausdauertraining 2

Geeignet für: Fortgeschrittene und Leistungsportler

Trainingsart: moderates Ausdauertraining oder Intervalltraining

Ziel: Verbesserung der Laktattoleranz, maximale Steigerung der Leistung.

Trainingspuls = 80 bis 90% vom Maximalpuls

Wettkampf - Zone: WSA - Laistung / Wettkampftraining

Geeignet für: Athleten und Hoch-Leistungsportler

Trainingsart: intensives Intervalltraining und Wettkampftraining

Ziel: Verbesserung der max. Geschwindigkeit und Leistung

Achtung! Das Training in dem Bereich kann zu der Überlastung des Herz-Kreislauf-Systems und gesundheitliche Schäden führen.

Trainingspuls = 90 bis 100% vom Maximalpuls

Beispielrechnung

Männlich, 30 Jahre alt und wiege 80 Kg. Ich bin Anfänger und möchte etwas Abnehmen und meine Ausdauerleistung steigern.

01: Maximal Puls - Berechnung

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Maximalpuls = 214 - (0,5 x 30) - (0,11 x 80)

Maximalpuls = ca. 190 Schläge/Min

02: Trainingspuls-Berechnen

Durch meine Ziele und Trainingsgrad passt für mich die Fettstoffwechsel-Zone am besten.

Trainingspuls = 60 bis 70% von dem Maximalpuls

Trainingspuls = 190 x 0,6 [60%]

Trainingspuls = 114 Schläge/ Min

Nachdem Sie Ihren Trainingspuls für Ihre Trainingskondition oder Ziele ermittelt haben, können Sie mit dem Training beginnen. Die meisten Ausdauertrainingsgeräte von uns verfügen über Pulssensoren oder sind Pulsgurtkompatibel. Somit können Sie Ihren Puls während des Trainings überwachen. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen: a. Puls-Messung auf herkömmliche Weise (Abtasten des Pulsschlages z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute).

b. Puls-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich).

c. Pulsmessung mit weiteren Produkten wie Pulsuhr, Smartphone....

HÄUFIGKEIT

Die meisten Experten empfehlen die Kombination von einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperliche Ertüchtigungen drei- bis fünfmal in der Woche. Ein normaler Erwachsener muß zweimal pro Woche trainieren um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

GESTALTUNG DES TRAININGS

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen: „Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“. In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich. Danach sollte das eigentliche Training „Trainings-Phase“ beginnen. Die Trainingsbelastung sollte nach dem Trainingspuls gestaltet werden. Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

Beispiel - Dehnübungen für die Aufwärm/- und Abkühl-Phasen

Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten. Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen Sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

MOTIVATION

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

STÜCKLISTE - ERSATZTEILLISTE

Artikel:	Walk Run Pro - 2540
Stand der Daten:	22.08.2025
Stellmaß:	L 129 x B 68 x H 96cm
Stellmaße geklappt ca.:	L 136 x B 68 x H 12cm
Trainingsplatzbedarf:	4 m^2
Gerätegewicht:	27 kg
Benutzergewicht (max.):	120 kg
Elektrische Daten:	220-240V/50-60Hz /550 Watt

HINWEISE

Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C.

EIGENSCHAFTEN

• Motor Dauerleistung 0,75 PS (0,55 Kw), Motor Höchstleistung 1,5 PS (1,1Kw)
- Walking Modus: 1km/h bis 6 km/h (in 0,1 km/h einstellbar)
- Jogging Modus: 1km/h bis 12 km/h (in 0,1 km/h einstellbar)
- 1 manuelles Programm mit Vorgabemöglichkeiten Zeit, Entfernung und ca. Kalorienverbrauch
• 12 vorgegebene Trainingsprogramme mit programmierter Geschwindigkeitsregelung
• Dämpfer für ein angenehmes Laufgefühl
- LED Display mit gleichzeitiger Anzeige von: Zeit, Entfernung, Geschwindigkeit ca. Kalorienverbrauch und Puls
• Halterung für Tablet/Smartphone
- Fernbedienung zur einfachen und praktischen Steuerung
• Not-Stopp Funktion durch Sicherheits-Clip
• 2-fach Neigungsverstellbar
- Platzsparend klappbar auf nur 12cm Höhe
- Bluetooth-kompatibel für KINOMAP (APP für IOS and Android)
- Bluetooth-kompatibel für optionalen BT-Pulsgurt
- Transportrollen für einen einfachen Standortwechsel
- Aufstellfüße für vertikale Wand-Lagerung
- Laufflächenabmessung: ca. L 100 x B 40 cm

Abb.- Nr.	Bezeichnung	Abmessung mm	Menge	Montiert an Abb. Nr.	ET Nummer
1	Griff Endkappe 2 8 36-2540-07-BT
2	Tablet Halterung 1 12 36-2540-14-BT
3	Gummi Einlage 1 8 36-2540-08-BT
4	Sicherheitsclip-Aufnahme 1 8 36-2540-09-BT
5	Tastenplatine 1 8 36-2540-10-BT
6	Tastenfolie	1 8 36-2540-11-BT
7	Sicherheits-Clip	1 8 36-2025-09-BT
8	Griffoberteil	1 13 36-2540-01-BT
9	Klappschaltung 1 8 36-2540-12-BT
10	Griff-Dekorring		2 8 36-2540-13-BT
11	Innensechskantschraube	M8x45	4	12,15+19	39-10132-CR
12	Griffrahmen		1	15+19	33-2540-02-SW
13	Griffabdeckung unten		1 8 36-2540-02-BT
14	Verbindungskabel		1	5+60	36-2540-15-BT
15	Stützrohr rechts		1	12+54	33-2540-03-SW
16	Feder		2 15,19+54	36-2340-32-BT
17	Kreuzschlitzschraube	4x16	4	18+20	39-10253-SW
18	Stützrohrverkleidung innen		2 20 36-2540-04-BT
19	Stützrohr links		1	12+54	33-2540-04-SW
20	Stützrohrverkleidung außen		2 18 36-2540-05-BT
21	Flügelschrauben		2	15,19+54	36-2540-06-BT
22	Innensechskantschraube	M8x25	2	29+54	39-10455
23	Federring	für M8	2 22 39-9864-VC
24	Fernbedienung		1 74 36-2540-16-BT
25	Innensechskantschraube	M6x55	1	31+54	39-10450-VC
26	Unterlegscheibe	6//14	3 25 39-10013
27	Innensechskantschraube	M8x40	2	29+54	39-10125-VC
28	Mutter	M8	2 27 39-9818-CR
29	Motor		1 54 33-2425-04-SI
30	EMI Verbindungskabel		1	34+44	36-1830-30-BT
31	Rolle vorne		1 54 33-2425-03-SW
32	Kreuzschlitzschraube	M6x16	1	32+54	39-10120-VC
33	Flachriemen	PJ338	1	29+31	36-2425-14-BT
34	Steuerplatine 1 45 36-2540-17-BT
35	Spule		1 34+54	36-2025-06-BT
36	Stützstrebe		2 54+65	33-2425-02-SW
37	Rohrhalter 2 38+65 36-2340-34-BT
38	Silikonrohr 1 37 36-2340-33-BT
39	Kreuzschlitzschraube 4x12 2 37 36-9206104-BT
40	Hauptschalter 1 45 36-1970-09-BT
41	Erdverbindung 1 40 36-2340-52-BT
42	Stromverbindung 2 40 36-1830-30-BT
43	Kreuzschlitzschraube 3x8 33 4,5,9,34,44+74 39-10127
44	Spannungsfilter	1 45 36	-2350-17-BT
45	Unteres Motorgehäuse	1 76 36	-2540-18-BT
46	Kreuzschlitzschraube 4x12 17 45 36-9206104-BT
47	Kreuzschlitzschraube 4x10 4 48 36-9206104-BT
48	Transportrollenachse	2 45+52	36-2425-14-BT
49	Mutter M5	2 51 36	-2425-18-BT
50	Neigungsversteller links	1 54 36	-2540-24-BT
51	Kreuzschlitzschraube M5x10 2 49 39-9903-SW
52	Transportrolle	2 48 36	-2340-29-BT
53	Neigungsversteller rechts	1 54 36	-2540-25-BT
54	Grundrahmen 1 15+19 33-2540-01-SW
55	Kreuzschlitzschraube 5x20 9 35,45+56	39-10190
56	Dämpfer	2 54 36	-2540-19-BT
57	Höhenverstellbarer Fuß	2 54 36	-2540-20-BT
58	Mutter M6	6 67+68	39-9861
59	Kabelschutz	1 54 36	-2340-50-BT
60	Unteres Verbindungskabel	1 14+74	36-2540-21-BT
61	Ölstutzen	1 38 36	-2340-24-BT
62	Innensechskantschraube M8x55	2 64 39	-10056
63	Unterlegscheibe 8//16	4 22+62	39-9862
64	Rolle hinten	1 54 33	-2425-05-SW
65	Gleitbrett	1 54 36	-2425-08-BT
66	Lauffläche	1 31+64	36-2425-07-BT
67	Kreuzschlitzschraube M6x25 2 54+65 39-10029
68	Kreuzschlitzschraube M6x35 4 54+65 39-10085
69	Endkappe links	1 54+70	36-2425-10-BT
70	Seitenleiste links	1 54 36	-2540-22-BT
71	Kreuzschlitzschraube M6x10 2 69+72 36-9329714-BT
72	Endkappe rechts	1 54+73	36-2425-11-BT
73	Seitenleiste rechts	1 54 36	-2540-23-BT
74	Computeranzeige	1 76 36	-2540-03-BT
75	Ölstopfen	1 73 36	-2340-23-BT
76	Verkleidung	1 45 36	-2425-01-BT
77	Anzeigenfolie	1 76 36	-2425-12-BT
78	Aufstellfuss	2 54 36	-2425-13-BT
79	Netzanschlusskabel	1 40 36	-9836113-BT
80	Innensechskantschlüssel 6		1		36-9107-27-BT
81	Montag und Bedienungsanleitung	1		36-2540-26-BT

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100

CONTENTS

ContentsPage

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Respect!

CONTRÔLE ET MISE EN MARCHE

TRANSPORT ET STOCKAGE

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Gevaar:

Voor gebruik

Lees de gebruik-

saanwijzing!

BELANGRIJKE AANBEVELINGEN EN VEILIGHEIDSINSTRUCTIES

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

EU-KONFORMITÄTSERKLÄRUNG

Top-Sports Gilles GmbH

Friedrichstr. 55, D - 42551 Velbert

erklärt, in alleiniger Verantwortung, dass die Produkte:

Artikelbezeichnung:

Laufband Walk Run Pro Art.-Nr.2540

Produktbezeichnung:

Elektrisches Laufband – Stationäre Trainingsgeräte

mit den folgenden grundlegenden Anforderungen der nachfolgender EG Richtlinien übereinstimmen

2014/53/EU (RED) Funkanlagen-Richtlinie

2011/65/EU RoHS Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe

1907/2006/EG (REACH) Verordnung zur Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien

und den zusätzlichen Normen, Richtlinien und Bestimmungen entsprechen:

EN 300 220-1 V3.1.1

EN 300 220-2 V3.1.1

EN 300 328 V2.2.2

EN 301 489-1 V2.2.3

EN 301 489-1 V2.3.2

EN 301 489-17 V3.2.4

EN 62479:2010

EN IEC 55014-1 :2021

EN IEC 550014-2:2021

EN IEC 61000-3-2 :2019 + A1 :2021

EN 61000-3-3 :2013 + A1 :2019 + A2 :2021

EN 60335-1:2012 + A11:2014+A13:2017+

A1:2019 + A14:2019 + A15:2021

EN 62233:2008

EN ISO 20957-1:2013

EN 957-6:2010 /A1:2014

Unterzeichnet im Namen und in Verantwortung für: Signed on behalf of and under responsibility for:

Top-Sports Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstr. 55, D - 42551 Velbert

Velbert, den 22.08.2025

Ort/Place, Datum / Date

Olaf Jäger

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder

Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Friedrichstrasse 55

D - 42551 Velbert

http://www.christopeit-sport.com

Tel.: [phone]

Fax: [phone]

[e-mail]

CHRISTOPEIT®

SPORT GERMANY
