GEBRUIKSAANWIJZING Walk Run Pro Christopeit

Montage- en bedieningsinstructies

Bestellnr.: 2540

Pagina: 33-42

33 Belangrijke aanbevelingen en veiligheidsinstructies
34 Montage instructies
35 Opvouwen
35 Transport en opslag
36 Onderhoud en aanpassing
37-38 Computerbeschrijving
39 Kinomap App
40 Algemene trainingsinstructies
41-42 Stuklijst – lijst met reserveonderdelen
54 Conformiteitsverklaring
55 Geëxplodeerde tekening

GEACHTE KLANT

Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies en aanwijzingen uit deze montage- en bedieningshandleiding in acht en volg deze op. Bij eventuele vragen kunt u natuurlijk altijd contact met ons opnemen.

Onze producten werden in principe door de door de gecontroleerd en voldoen bijgevolg aan de actuele veiligheidsnorm. Dit feit impliceert echter niet dat de hierna volgende beginselen niet strikt in acht genomen moeten worden. In geval van een reparatie, vraag advies aan uw handelaar.

1. Het toestel nauwkeurig in overeenstemming met de montage-instructies opbouwen en uitsluitend de voor de opbouw van het toestel bijgevoegde, specifiek voor het toestel bestemde onderdelen gebruiken. Vóór de eigenlijke opbouw de volledigheid van de levering aan de hand van de leveringsnota en de volledigheid van de kartonnen verpakking aan de hand van de stuklijst van de montage-instructies en van de gebruiksaanwijzing controleren.

2. Vooraleer het toestel voor het eerst gebruikt wordt en met regelmatige tussentijden (om de 1-2 maanden) nakijken of alle schroeven, moeren en overige verbindingen vast zitten, opdat een veilige operationele toestand gewaarborgd is. Bijkomende zin: Defecte delen moeten onmiddellijk vervangen of verwijderd worden. Eventueel het toestel tot de reparatie blokkeren.

3. Het toestel op een droge, effen plaats installeren en het toestel tegen vochtigheid en vocht beschermen. Oneffenheden van de vloer dienen door gepaste maatregelen op de vloer en, voor zover beschikbaar bij dit toestel, door daarvoor bestemde, regelbare onderdelen van het toestel geneutraliseerd te worden. Het contact met vochtigheid en vocht dient uitgesloten te worden.

4. Voor zover de opstellingsplaats in het bijzonder tegen drukplaatsen, verontreiniging en dergelijke beschermd moet worden, een geschikt, slipvrij support (bijvoorbeeld rubberen mat, houten plaat of dergelijke) onder het toestel leggen.

5. Laat op de plaats van installatie minstens 1 meter vrije ruimte rond de loopband en minstens 2 meter tot andere voorwerpen zoals meubels of muren.

6. Voor de reiniging van het toestel geen agressieve reinigingsmiddelen gebruiken. Voor de opbouw en voor eventuele herstellingen uitsluitend het respectievelijk bijgeleverde of geschikte, eigen gereedschap gebruiken. Residu door het lassen aan het toestel dient onmiddellijk verwijderd te worden zodra de training beeindigd werd.

7. Waarschuwing! Systemen van hart koers kan zijn onnauwkeurig. Buitensporige kunnen opleiden tot een ernstige aandoeningen of door overlijden In geval van een ondeskundige en bovenmatige training zijn nadelige gevolgen voor de gezondheid mogelijk. Vóór het begin van een doelgerichte training dient daarom een geschikte geneesheer te worden geraadpleegd. Deze geneesheer kan bepalen, aan welke maximale belasting (impulsie, watt, duur van de training enz.) men zich mag blootstellen, en kan nauwkeurige inlichtingen met betrekking tot een correcte lichaamshouding bij de training, de doelstellingen van de training en de voeding geven. Er mag niet na uitgebreide maaltijden getraind worden.

8. Met het toestel slechts trainen wanneer het foutloos functioneert. Voor eventuele herstellingen uitsluitend van originele reserveonderdelen gebruik maken. Waarschuwing! Delen moeten worden warm voor het gebruik van de beveiligingsinrichting overdreven vervanging van dit meteen en u zult krijgen. De beveiligingsinrichting tegen het gebruik, zolang het nog niet in cabine is vastgesteld.

9. Bij de instelling van verstelbare onderdelen op respectievelijk de correcte positie of de gemarkeerde, maximale instelpositie alsook op een reglementair voorgeschreven positie letten.

10. Voor zover in de gebruiksaanwijzing niet anders beschreven, mag het toestel met het oog op de training uitsluitend door een persoon gebruikt worden. De totale uitoefening tijd mag niet hoger dan 45 min. /dagelijks.

11. Er moeten trainingskledij en schoenen gedragen worden, die voor een fitnesstraining met het toestel geschikt zijn. De kleding moet zodanig zijn, dat deze omwille van de vorm (bijvoorbeeld lengte) ervan tijdens de training niet kan blijven hangen. De trainingschoenen moeten in overeenstemming met het trainingstoestel gekozen worden, uw voeten in principe een vaste passing geven en een slipvrije zool hebben.

12. Waarschuwing! Wanneer duizeligheid, misselijkheid, borstpijn en andere abnormale symptomen ondervonden worden, de training vroegtijdig beëindigen en u tot een geschikte geneesheer wenden.
13. Over het algemeen geldt dat sporttoestellen geen speelgoed zijn. Ze mogen daarom uitsluitend in overeenstemming met de bepalingen en door op gepaste wijze geïnformeerde en geïnstrueerde personen gebruikt worden.
14. Personen zoals kinderen, mindervaliden en gehandicapten mogen het toestel uitsluitend gebruiken in bijzijn van een tweede persoon, die hulp kan verlenen en instructies kan geven. Het gebruik van het toestel door kinderen zonder toezicht dient door gepaste maatregelen te worden uitgesloten.
15. Er dient op gelet te worden dat de trainer en andere personen zich nooit met één of ander lichaamsdeel binnen het bereik van nog in beweging zijnde onderdelen begeven of bevinden.
16. Dit produkt kan aan het einde van de levensduur niet via het gewone huisafval worden afgevoerd, maar dient naar een verzamelpunt voor recycling electrische apparaten gebracht te worden. Het symbool op het produkt, de gebruiksaanwijzing, of de verpakking wijst u daarop. De grondstoffen zijn volgens hun kenmerken verwerkbaar. Met de verwerking, van deze oude apparaten, doet u een bijdrage aan de bescherming van ons milieu Vraagt u bij de gemeente naar de desbetreffende verwerkingsplaats.
17. Verpakkingsmaterialen, lege batterijen, delen van het produkt die in het kader van de milieu wetgeving niet in het huisvuil terecht mogen komen. Deze uitsluitend in de daarvoor bestemde containers storten of breng ze naar de daarvoor bestemde verzamelplaatsen.
18. De toegelaten maximale belasting (= lichaamsgewicht) werd op 120 kg bepaald. Verzeker, vooraleer met de training te beginnen, dat het toegelaten totale gewicht niet overschreden wordt.
19. Als de netaansluitkabel apparatuur is beschadigd, moet worden geleverd door de fabrikant of de dienst of worden vervangen door een elektrisch gekwalificeerd persoon.
20. Laat het product niet ingeschakeld of in werking zonder toezicht en beveilig elk onbedoeld gebruik door de stekker uit het stopcontact te halen.
21. De montage- en bedieningsinstructies worden als onderdeelvan het product beschouwd. Deze documentatie moet worden metgegeven bij het verkopen of doorgeven van het product.

MONTAGE INSTRUCTIES

Neem voor gebruik onze aanbevelingen en veiligheidsin-structies in acht! Montagetijd ca. 10 minuten.

UITPAKKEN

1. Haal de kleine onderdelen en het losse verpakkingsmateriaal uit de dozen en verwijder vervolgens met behulp van een tweede persoon de loopband. Reik onder het basisframe (54).

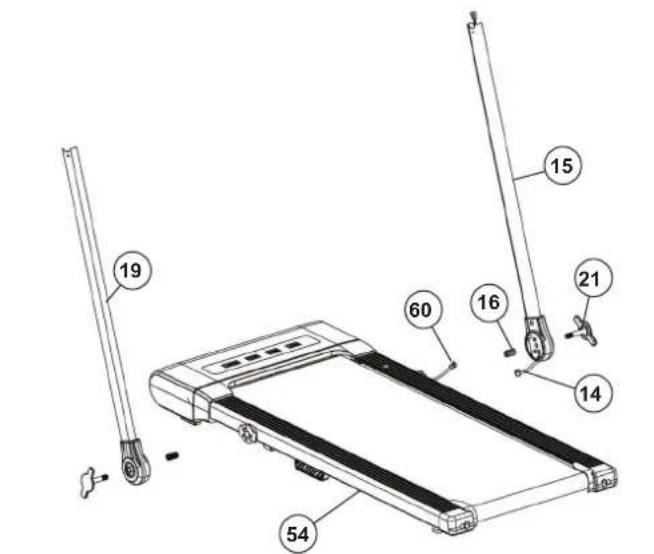

STAP 1

Monteer de steunbuizen (15+19) aan het basisframe (54).

1. Steek de vleugelschroef (21) van buitenaf door de rechter steunbuis (15) en plaats de veer (16) van binnenuit op de schroefdraad. Schroef de rechter steunbuis (15) met de vleugelschroef (21) aan de rechterkant van het basisframe (54). (De rechterkant is zichtbaar vanuit het perspectief van staand op het apparaat en tijdens het trainen.)

2. Sluit de stekkers van de onderste en bovenste verbindingskabel (14+60) die uit de steunbuis (15) en het basisframe (54) komen, aan op het basisframe.

3. Steek de vleugelschroef (21) van buitenaf door de linker steunbuis (19) en plaats de veer (16) van binnenuit op de schroefdraad. Schroef de linker steunbuis (19) met de vleugelschroef (21) vast aan het basisframe (54).

STAP 2

Monteer de handgreep (8) aan de steunbuizen (15+19).

1. Geef de voorgemonteerde handgreep (8) aan de rechter steunbuis (15) en sluit de connectoren van de bovenste verbindingskabel (14) aan op de handgreep (8).

2. Plaats de handgreep (8) over de uiteinden van de steunbuizen (15+19) en bevestig deze met de schroeven (11) aan de steunbuizen.

3. Plaats vervolgens de eindkappen (1) op de uiteinden van de handgreep.

4. Schuif de tablethouder (2) in de daarvoor bestemde gleuf op de handgreep (8).

CONTROLES EN HOE TE BEGINNEN

1. Alle schroef- en stekkerverbindingen op een correcte montage en juiste werking controleren.

2. Wanneer alles in orde is, steek de stekker de electriciteits-kabel (79) in een AC contact doos (220-240V\~50-60Hz) en de netaansluitbus (40). Zet de machine aan door drukken van de schakelaar (40).

3. Plaats vervolgens de veiligheidsclip (7) op de overeenkomstige positie op de handgreep (8). Het display geeft aan dat de loopband klaar is voor gebruik. Bevestig de veiligheidsclip (7) aan uw sportkleding (bijv. uw broekband) en ga op de zijtrappen (70+73) van de loopband staan. Druk op [Start/Stop] om de loopband te starten. Na een aftelling van 3-2-1 begint de loopband (66) te bewegen. Stap direct na het starten van de loopband op de loopband (66) en volg de ingestelde snelheid. Raak vertrouwd met de machine op lage snelheid.

4. Loop in het midden van de loopband (66) en vermijd het betreden van de zijtrappen (70+73). Loop alleen op de loopband met uw gezicht naar de handgreep (8). Stap in geval van nood vanaf de zijkant van de loopband af.

Opmerking: De gereedschapset en de gebruiksaanwijzing a.u.b. zorgvuldig bewaren, omdat u ze wellicht later voor een reparatie of het bestellen van reserveonderdelen nodig heeft.

A In opgevouwen toestand kan de loopband kan worden gebruikt voor wandelen/wandelen (max. 6 km/u). De Bediening gaat via de meegeleverde afstandsbediening (24).

B Uitgeklapt kan de loopband worden gebruikt voor hardlopen kan worden gebruikt (max. 12 km/u). Let op! Wij raden aan Om de loopband in de uitgeklapte versie te gebruiken, daar de loopband in deze uitvoering vanwege de zijhandgrepen en de veiligheidsclip biedt meer veiligheid.

DE HELLING AANPASSEN

1. Til eerst het loopvlak aan de linkerzijde en vervolgens aan de rechterzijde aan de voorzijde op om toegang te krijgen tot de hellingsverstellers (50+53) en klap deze zo ver mogelijk uit.

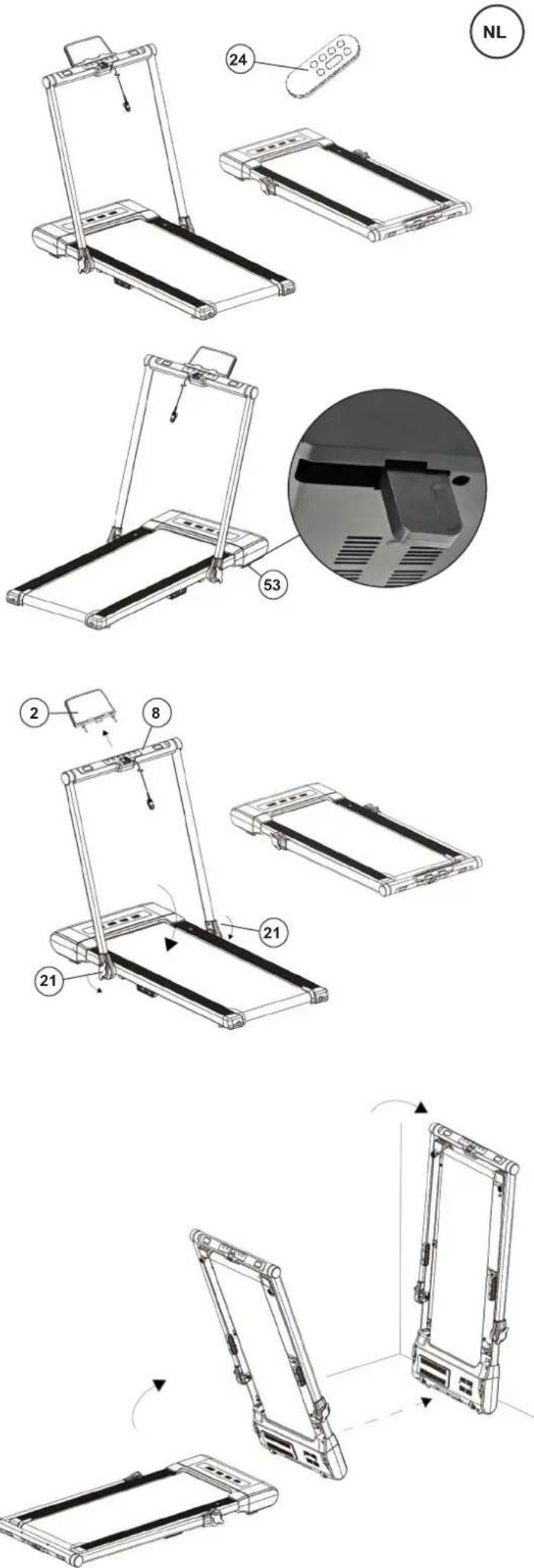

OPVOUWEN

1. Verwijder de tablethouder (2).
2. Draai de vleugelschroeven (21) aan de rechter- en linkerzijde van de loopband los.
3. Pak de handgreep (8) in het midden vast en laat deze voorzichtig zakken.
4. Bevestig de ligpositie door de vleugelschroeven (21) vast te draaien.

Let op! Schakel de loopband uit voordat u deze opvouwt en wacht tot het loopvlak waterpas is.

TRANSPORT EN OPSLAG

1. Koppel het netsnoer los.
2. De loopband kan liggend of staand en leunend tegen de muur worden opgeborgen.
3. Til de loopband op totdat deze vrij kan bewegen op de transportwielen en duw hem naar de opbergplaats.

STAANDE OPSLAG

1. Til de loopband op totdat deze vrij kan bewegen op de transportwielen.
2. Vervoer hem totdat de loopband de mat raakt.
3. Blijf het optillenen tegen de muur leunen. Controleer of het stevig tegen de muur leunt.

Opmerking:

Haal de stekker uit het stopcontact als u van plan bent het apparaat langer dan 4 weken niet te gebruiken. Kies een droge opbergplek in huis. Bedek het apparaat om het te beschermen tegen verkleuring door mogelijk zonlicht en stof.

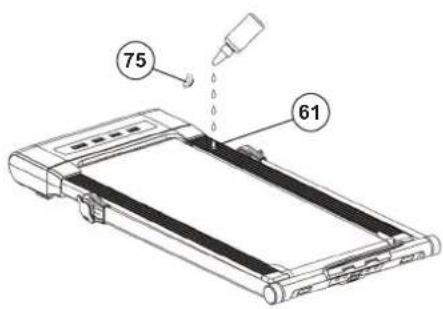

Om ervoor te zorgen dat de loopband op de lange termijn licht en goed loopt, moet de onderkant van het loopvlak op het glijbord altijd worden gecontroleerd op gladheid en, indien nodig, worden behandeld met siliconenolie (geen smeermiddel op basis van olie of petroleum). Als u minder dan 3 uur per week gebruikt, raden we aan om eenmaal per jaar te smeren. Bij gebruik van 3-4 uur / week, om de zes maanden en bij gebruik van meer dan 5 uur / week, om de drie maanden smeren. De smering wordt uitgevoerd door siliconenolie in de onderhoud-sopening te laten vallen. Om dit te doen, start u de loopband met een lage snelheid, verwijdert u de rubberen stop (75) en druppelt u wat siliconenolie (ongeveer 5 ml) in de opening (61). (Let op! te veel smeermiddel kan ervoor zorgen dat het loopvlak slipt.)

Loopband aanpassen

Om uw loopband aan te passen tot de gewoonlijke positie volg de volgende stappen wanneer het apparaat uit staat. Zet snelheid op 3-5km. Gebruik de Allen knop om de schroef op het uiteinde van het systeem frame aan te passen die de strakheid van de band bepaalt.

1. Als u de band naar links wilt verplaatsen, draai de rechter schroef met de klok mee.

2. Als u de band naar rechts wilt verplaatsen, draai de linker schroef met de klok in.

Als u de bovenstaande stappen gevolgd heeft en de band is nog steeds niet in de goede positie, dan zal hij beschadigd zijn. Neem contact op met uw regionale dealer voor een vervangende band.

Opmerking: Zorg ervoor dat het loopvlak zo gecentreerd is mogelijk. Zodra deze bewegingen te ver van het centrum, (ongeveer 10 mm) moet opnieuw het worden aangepast.

Loopband slipt:

a. Het loopvlak is niet goed gespannen. Draai beide schroeven op de eindkappen iets vast.

b. Controleer of de motorband niet te los is gespannen.

c. Verwijder overtollig smeermiddel met een doek.

Geen licht op het display

- Controleer of de stekker in het stopcontact zit en of de stopcontact heeft stroom.

- Controleer of de hoofdschakelaar (40) op het basisframe is ingeschakeld en of de veiligheidsclip correct op de handgreep is bevestigd. Waarschuwing! Trek altijd de stekker uit het stopcontact bij het controleren van de stekkerverbindingen van de handgreep.

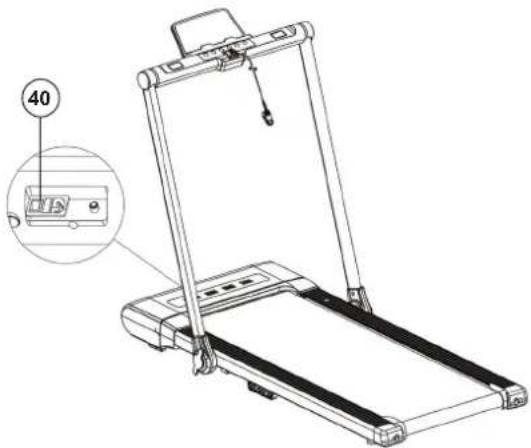

Overbelastingszekering

Controleer of de overbelastingszekering (40) is geactiveerd. Bij de hoofdaansluiting (40) bevindt het zekeringencompartiment zich tussen de hoofdschakelaar en de netaansluitbus. Er is een microzekering 5x20mm met de gegevens 8A/250.

Abnormaal geluid van de machinea.

• Controleer dat er geen schroeven aan de machine loszitten.
• Controleer dat de motorband er niet af is.
• Controleer dat de loopband er niet af is.

Opmerking: Meer informatie vindt u in de foutdiagnose.

Reiniging

Gebruik voor het reinigen alleen een licht vochtige doek. Let op: Gebruik nooit benzine, thinner of andere agressieve reinigingsmiddelen om het oppervlak schoon te maken, aangezien dit het oppervlak beschadigt. Het apparaat is alleen geschikt voor privé thuisgebruik en voor gebruik binnenshuis. Houd het apparaat schoon en vocht uit de buurt van het apparaat.

75 61

1.

2.

a.

P [P-Prog.] Toets: Wanneer u op deze knop drukt, kunt u één van de voorgeprogrammeerde programma's uitkiezen. (Snelheidsprogramma's P01 – P06)
[Start/Stop] Toets: Door op deze toets te drukken start het geselecteerde programma en begint de loopband met een vertraging van 3 seconden te lopen. Door nogmaals op de toets te drukken, stopt het programma.
± [+/- KM/H] Toets: Door op deze toets te drukken, verhoogt of verlaagt u de snelheid terwijl de loopband loopt. Wanneer de loopband is gestopt, kunnen de ingevoerde waarden worden verhoogd of verlaagd.
M [M-Mode] Toets: Wanneer u gedurende uw training op deze toets drukt, verlaagt u de snelheid van de loopband. Als de loopband stilstaat, kunt u uw invoerwaarden verlagen.
[Pause] Toets: Door tijdens een training op deze toets te drukken, pauzeert u het geselecteerde programma en stopt de loopband met een vertraging. Het programma kan worden hervat door op de [Start/Stop] toets te drukken of worden beëindigd door nogmaals op de [Start/Stop] toets te drukken. De standaardwaarden kunnen worden teruggezet naar 0 door op de [Pause] toets te drukken.

AFSTANDSBEDIENING

[Start/Stop] Toets: Door op deze toets te drukken start het geselecteerde programma en begint de loopband met een vertraging van 3 seconden te lopen. Door nogmaals op de toets te drukken, stopt het programma.

[Pause] Toets: Door tijdens een training op deze toets te drukken, pauzeert u het geselecteerde programma en stopt de loopband met een vertraging. Het programma kan worden hervat door op de [Start/Stop] toets te drukken of worden beëindigd door nogmaals op de [Start/Stop] toets te drukken. De standaardwaarden kunnen worden teruggezet naar 0 door op de [Pause] toets te drukken.

P [P] Toets: Wanneer u op deze knop drukt, kunt u één van de voorgeprogrammeerde programma's uitkiezen. (Snelheidsprogramma's P01 – P06)

M [M] Toets: Wanneer u gedurende uw training op deze toets drukt, verlaagt u de snelheid van de loopband. Als de loopband stilstaat, kunt u uw invoerwaarden verlagen.

± [+/-] Toets: Door op deze toets te drukken, verhoogt of verlaagt u de snelheid terwijl de loopband loopt. Wanneer de loopband is gestopt, kunnen de ingevoerde waarden worden verhoogd of verlaagd.

[Sound] Toets: Als u op deze knop drukt, worden de pieptonen in- en uitgeschakeld. Let op! Als de pieptonen zijn uitgeschakeld, klinkt er geen geluidssignaal wanneer de snelheid verandert.

[S] Toets: Door op deze toets te drukken wordt direct een snelheid van 3 km/u of 6 km/u ingesteld.

CHRISTOPERT® SUPPORTER

0:32 TIME 6.0 KM/H 0.09 KM 3 CAL/PULSE

BEELDSCHERMEN

[TIME] Tijd-Beeldscherm: Toont de door u gelopen tijd. (Minute/Sekunde)

[SPEED] Snelheid-Beeldscherm: Geeft de snelheid van de loopband weer in kilometers per uur tijdens gebruik. Toont het geselecteerde programma nr. P01-P06 wanneer de machine stilstaat.

[DISTANCE] Afstand-Beeldscherm: Toont de door u afgelegde aftand (Km).

[CAL./PULSE] Calorie-Hartslag-Beeldscherm: Toont de ca. kilocalorieën verbruikt in kcal of de hartslag als een Bluetooth-hartslagband werd gedragen om de hartslag te meten.

INBEDRIJFSNAME

In de loopbandmodus kan de loopband alleen worden bediend met de meegeleverde afstandsbediening. De afstandsbediening vereist een 2 AAA-batterijen. Plaats de batterij in de afstandsbediening, rekening houdend met de polariteit, of trek de plastic batterijscheider eruit. Het bereik is ongeveer 10 meter. Mocht de sfstandsbedie-ning niet reageren vervang eerst de batterij.

Handmatig programma

1. Steek de stroomkabel (25) in de loopband en in een correct geïnstalleerd stopcontact (230V \~ 50Hz) en zet de stroomschakelaar (22) aan de onderkant van het basisapparaat aan. De computer toont u het handmatige programma en is klaar om te starten.

2. Zet uw voeten op beide zijhekken.

3. Druk op de [Start/Stop] toets om de loopband te starten. Na 3 seconden aftellen begint het loopvlak te bewegen. Ga onmiddellijk nadat de band is gestart op de loopband en volg de ingestelde snelheid.
4. Stel de gewenste snelheid in met de knoppen [+] en [-].

Tijdprogramma:

Kies met de [M] toets het tijdprogramma uit. Op het middelste beeldscherm verschijnt een voorstel met 30 minuten looptijd. U kunt desgewenst de tijd met de [+] en [-] toetsen aan uw wenstijd aanpassen (looptijden tussen 5:00-99:00 minuten zijn mogelijk). Start het programma na het ingeven van de tijdsduur door de [ø] toets in te drukken; stel de gewenste loopsnelheid in, waarna de op het beeldscherm getoonde waarde automatisch aftelt tot „0“. Zodra de waarde „0“ angegeven wordt, hoort u een signaal en stopt de loopband vanzelf.

Afstandprogramma:

Kies met de [M] toets het afstandprogramma uit. Op het middelste beeldscherm verschijnt een voorstel met 1,00 kilometer loopafstand. U kunt desgewenst de loopafstand met de [+] en [-] toetsen aan uw wensafstand aanpassen (loopafstanden tussen 0:5- 65:0 kilometer zijn mogelijk). Start het programma na het ingeven van de afstand door de [Start/Stop] toets in te drukken; stel de gewenste loopsnelheid in, waarna de op het beeldscherm getoonde waarde automatisch aftelt tot „0“. Zodra de waarde „0“ angegeven wordt, hoort u een signaal en stopt de loopband vanzelf.

Calorieënprogramma:

Kies met de [M] toets het calorieënprogramma uit. Op het middelste beeldscherm verschijnt een voorstel met 50 kcal. U kunt desgewenst de loopafstand met de [+] en [-] toetsen aan uw wensafstand aanpassen (waarden tussen 10-995 kcal zijn mogelijk). Start het programma na het ingeven van de gewenste kcal door de [Start/Stop] toets in te drukken; stel de gewenste loopsnelheid in, waarna de op het beeldscherm getoonde waarde automatisch aftelt tot „0“. Zodra de waarde „0“ angegeven wordt, hoort u een signaal en stopt de loopband vanzelf.

REEKS VAN ALLE FUNCTIES

	Adver-tentie	Waarde weergeven	Standaard optie	Weergave mogelijkheid
TIJD (Min:Sec)	0:00	30:00	5:00-99:00	0:00-99:59
KM/H	0.0	N/A	N/A	0.8-5.0
KM	0.00	1.00	0.5-65.0	0.00-99.99
CALORIEËN (Kcal)	0	50	10-995	0-999

Gebruik de [P]-knop om te kiezen uit 6 verschillende snelheidsprogramma's. In deze programma's wordt de opgegeven tijd verdeeld in 20 subintervallen en verandert de snelheid automatisch zoals weergegeven in de onderstaande tabel. Druk op de [Start/Stop]-knop om het programma te starten. Nadat het programma is afgelopen, klinkt er een signaal en stopt de loopband. Om het programma te stoppen, drukt u op de [Start/Stop]-knop.

P01-P06 - LAUFBAND MODE

Tijd -Programma's in 20 tijdsindelingen
↓ Programma		1 2	3 4 5	6 7	8 9	10	11	12	13	14	15	16	17	18	19	20
P01 K	m/h 1.0 2	0 3.0	4.0	5.0 4	0 3.0	0 2.0	1.0	2.0	0 3.0	4.0	5.0	4.0	3.0	2.0	1.0	2.0	3.0	2.0
P02 K	m/h 2.0 2	0 3.0	3.0	4.0 4	0 5.0	0 5.0	6.0	6.0	0 5.0	5.0	4.0	4.0	3.0	3.0	2.0	2.0	3.0	3.0
P03 K	m/h 1.0 3	0 5.0	2.0	4.0 6	0 3.0	0 5.0	7.0	4.0	0 6.0	8.0	6.0	4.0	6.0	4.0	3.0	4.0	3.0	2.0
P04 K	m/h 2.0 3	0 3.0	4.0	3.0 4	0 4.0	0 5.0	4.0	5.0	0 6.0	8.0	6.0	8.0	8.0	6.0	5.0	4.0	3.0	2.0
P05 K	m/h 2.0 4	0 6.0	8.0	10.0	9.0	7.0	5.0	3.0	2.0	4.0	4.0	6.0	6.0	5.0	6.0	5.0	4.0	3.0
P06 K	m/h 1.0 3	0 5.0	5.0	5.0 7	0 8.0	0 9.0	10.0	8.0	6.0	0 5.0	4.0	5.0	2.0	4.0	5.0	6.0	4.0	2.0

P01-P06 - WALKINGPAD MODE

Tijd -Programma's in 20 tijdsindelingen
↓ Programma		1 2	3 4 5	6 7	8 9	10	11	12	13	14	15	16	17	18	19	20
P01 K	m/h 1.0 2.	0 3.0	4.0	4.0 4	.0	3.0	0 2.0	1.0	2.0	0 3.0	4.0	4.0	4.0	4.0	0 3.0	2.0	1.0	2.0	3.0	2.0
P02 K	m/h 2.0 2.	0 3.0	3.0	4.0 4	.0	5.0	0 5.0	4.0	4.0	0 5.0	3.0	2.0	2.0	0 3.0	3.0	4.0	4.0	3.0	3.0
P03 K	m/h 1.0 2.	0 3.0	4.0	5.0 4	.0	3.0	0 2.0	3.0	4.0	0 5.0	4.0	3.0	2.0	0 3.0	4.0	5.0	4.0	3.0	2.0
P04 K	m/h 2.0 2.	0 3.0	2.0	3.0 4	.0	3.0	0 4.0	5.0	5.0	0 4.0	3.0	4.0	3.0	0 2.0	3.0	2.0	1.0	2.0	3.0
P05 K	m/h 2.0 2.	0 3.0	4.0	3.0 2	.0	3.0	0 3.0	4.0	5.0	0 4.0	3.0	3.0	2.0	0 3.0	4.0	5.0	4.0	3.0	2.0
P06 K	m/h 1.0 2.	0 2.0	3.0	2.0 3	.0	3.0	0 4.0	3.0	4.0	0 4.0	5.0	4.0	3.0	0 3.0	4.0	5.0	5.0	4.0	3.0

VEILIGHEIDS CLIP

De veiligheidsclip dient ter bescherming in noodgevallen. Deze moet op het stuur worden geplaatst om de loopband te starten en te activeren. Bevestig de veiligheidsclip (7) tijdens elke training. Deze dient voor uw veiligheid en zorgt ervoor dat de loopband in geval van nood snel stopt. Als de veiligheidsclip niet op het stuur is geplaatst, verschijnt de foutmelding [----] op het display. Door de veiligheidsclip te bevestigen, worden alle waarden op nul gezet en is de loopband klaar voor gebruik.

Hartslagmeting met behulp van een hartslagband:

Voor een betrouwbare hartslagmeting tijdens de training raden we aan een geschikte borstriem te dragen. De computer heeft een ingebouwde ontvanger, zodat je een Bluetooth hartslagband kunt gebruiken, zoals de Christopeit-Sport BT hartslagband (Bestell.Nr.: 2209). Als u de hartslagband een beetje vochtig maakt voordat u hem omdoet, zou de computer de hartslaggegevens binnen 60 seconden moeten opnemen en weergeven.Het bereik van de hartslagbanden is 10 m, afhankelijk van het model.

Waarschuwing! Hartslagbewakingssystemen kunnen onnauwkeurig zijn. Overmatige lichaamsbeweging kan ernstig letsel of de dood tot gevolg hebben. Als u zich duizelig of zwak voelt, stop dan onmiddellijk met trainen. De polswaarden zijn niet geschikt voor medische doeleinden.

CONNECTIVITEIT

KINOMAP APP

Sport, coaching, gaming en eSport zijn de sleutelwoorden van de Kinomap-app. Hierin zitten vele kilometers echt filmmateriaal binnen te oefenen alsof je buiten bent; Traceren van routes en analyse van uw prestaties; Coaching inhoud; Multiplayer-modus; nieuwe berichten dagelijks; Officiële indoorwedstrijden en meer ...

Download de APP en maak verbinding

Scan de naastliggende QR-code met je smartphone / tablet of gebruik de zoekfunctie in de Playstore (Android) of APP Store (IOS) om de Kinomap APP te downloaden. Registreer en volg de instructies in de APP. Activeer Bluetooth op de smartphone of tablet en selecteer in de app apparaatbeheer en daar vervolgens de juiste productcategorie. Selecteer vervolgens uw typeaanduiding met behulp van het fabrikantlogo "Christopeit Sport" om de sportuitrusting aan te sluiten. Afhankelijk van de sportuitrusting worden door de APP via Bluetooth verschillende functies opgenomen of worden gegevens uitgewisseld.

Let op! De Kinomap-app biedt een gratis proefversie van 14 dagen. Vervolgens kunt u beslissen of u gratis wilt blijven trainen met de basisversie of tegen betaling gebruik wilt maken van het volledige aanbod van de Kinomap-app.

Actuele informatie en tarieven vindt u op: www.kinomap.com

kinomap

IOS / ANDROID APP

TRAININGSPLATZBEDARF

1360 680 2200

Oefenterrein in mm (Voor de apparaat en gebruikers)

1960 1880 2200

Speling in mm

(trainingsgebied en veiligheidsgebied rondom 600 mm)

ALGEMENE TRAININGSINSTRUCTIES

U moet rekening houden met de volgende factoren bij het bepalen van het bedrag van trainingsinspanning die nodig is om tastbare fysieke en gezondheid te bereiken voordelen.

INTENSITEIT

Het niveau van fysieke inspanning tijdens de training moet het punt van normale inspanning overschrijden, zonder verder te gaan dan het punt van kortademigheid en/of uitputting. Een geschikte referentiewaarde kan de puls zijn. Met elke training neemt de conditie toe en daarom moeten de trainingseisen worden aangepast. Dit kan door de duur van de training te verlengen, de moeilijkheidsgraad te verhogen of het type training te veranderen.

TRAININGSHARTSLAG

Om de trainingshartslag te bepalen, gaat u als volgt te werk. Houd er rekening mee dat dit richtwaarden zijn. Als je gezondheidsproblemen hebt of twijfelt, raadpleeg dan een arts of fitnesstrainer.

01 Maximale hartslagberekening

De maximale pulswaarde kan op veel verschillende manieren worden bepaald, omdat de maximale puls van veel factoren afhangt. Voor de berekening kunt u de standaard-formule gebruiken (maximale hartslag = 220 - leeftijd). Deze formule is erg algemeen. Het wordt in veel thuissportproducten gebruikt om om de maximale hartslag te bepalen. We raden de Sally Edwards-formule. Deze formule berekent de maximale hartslag nauwkeuriger en houdt rekening met geslacht, leeftijd en lichaamsgewicht.

Sally Edwards-formule:

Mannen:

Maximale hartslag = 214 - (0,5 x leeftijd) - (0,11 x gewicht)

Dames:

Maximale hartslag = 210 - (0,5 x leeftijd) - (0,11 x gewicht)

02 Training hartslagberekening

De optimale trainingshartslag wordt bepaald door het doel van de training. Hiervoor zijn trainingszones gedefinieerd.

Gezondheid - Zone: Regeneratie en Compensatie

Geschikt voor: Beginners

Type training: zeer lichte duurtraining

Doel: herstel en gezondheidsbevordering. Bouwen aan de basisconditie.

Trainingshartslag = 50 tot 60% van de maximale hartslag

Vetstofwisseling - Zone: Basis - Duurtraining 1

Geschikt voor: beginners en gevorderden

Type training: lichte duurtraining

Doel: activering van de vetstofwisseling (calorieverbranding). verbetering van het uithoudingsvermogen.

Trainingshartslag = 60 tot 70% van de maximale hartslag

Aerobic - Zone: Basis - Duurtraining 1 tot 2

Geschikt voor: beginners en gevorderden

Type training: matige duurtraining.

Doel: Activering van de vetstofwisseling (calorieverbranding), verbetering van aerobe prestaties, Verhoging van het uithoudingsvermogen.

Trainingshartslag = 70 tot 80% van de maximale hartslag

Anaëroob - Zone: Basis - Duurtraining 2

Geschikt voor: gevorderde en wedstrijdsporters

Type training: matige duurtraining of intervaltraining

Doel: verbetering van lactaattolerantie, maximale prestatieverhoging.

Trainingshartslag = 80 tot 90% van de maximale hartslag

Geschikt voor: sporters en topsporters

Type training: intensieve intervaltraining en wedstrijdtraining

Doel: verbetering van maximale snelheid en kracht.

Waarschuwing! Training op dit gebied kan leiden tot overbelasting van het cardiovasculaire systeem en schade aan de gezondheid.

Trainingshartslag = 90 tot 100% van de maximale hartslag

Voorbeeldberekening:

Man, 30 jaar oud en weegt 80 kg Ik ben een beginner en wil graag wat afvallen en mijn uithoudingsvermogen vergroten.

01: Maximale puls - berekening

Maximale hartslag = 214 - (0,5 x leeftijd) - (0,11 x gewicht)

Maximale hartslag = 214 - (0,5 x 30) - (0,11 x 80)

Maximale hartslag = ca. 190 slagen/min

Door mijn doelen en trainingsniveau past de vetstofwisselingszone het beste bij mij.

Trainings hartslag = 60 tot 70% van de maximale hartslag

Trainings hartslag = 190 x 0,6 [60%]

Trainings hartslag = 114 slagen/min

Nadat je je trainingshartslag hebt ingesteld voor je trainingsconditie of Zodra je doelen hebt vastgesteld, kun je beginnen met trainen. De meeste van onze apparatuur voor duurtraining hebben hartslagsensoren of zijn compatibel met een hartslagband. Zo kunt u uw hartslag controleren tijdens de trainingen volgen. Als de hartslag niet op het computerscherm wordt weergegeven of als u het zekere voor het onzekere wilt nemen en uw hartslag wilt controleren, die door mogelijke toepassingsfouten of iets dergelijks onjuist kan worden weergegeven, kunt u de volgende hulpmiddelen gebruiken:

a. Polsmeting op de conventionele manier (de hartslag voelen, bijv. op de pols en de slagen binnen een minuut tellen).
b. Hartslagmeting met geschikte en gekalibreerde hartslagmeters (verkrijgbaar in winkels voor medische artikelen).
c. Hartslagmeting met andere producten zoals hartslagmeters,

FREQUENTIE

De meeste experts adviseren een gezondheidsbewust dieet, dat op uw trainingsdoel moet worden afgestemd en drie tot vijf maal per week een lichamelijke training. Een normale volwassene moet tweemaal per week trainen om zijn huidige conditie te behouden. Om zijn conditie te verbeteren en zijn lichaamsgewicht te veranderen moet hij minimaal driemaal per week trainen. Natuurlijk is de ideale trainingsfrequentie vijf maal per week.

4. PLANNING VAN DE TRAINING

Elke trainingssessie moet uit drie trainingsfasen bestaan: „opwarmfase“, „trainingsfase“ en „afkoelfase“. In de „opwarmfase“ moeten de lichaamstemperatuur en de zuurstoftoevoer langzaam worden verhoogd. Dit kan door middel van gymnastische oefeningen gedurende een periode van vijf tot tien minuten. Daarna zou het moeten daadwerkelijke training “trainingsfase” beginnen. De trainingsbelasting moet worden afgestemd op de trainingshartslag. Om de bloedsomloop na de “trainingsfase” te ondersteunen en om spierpijn of verrekte spieren te voorkomen, moet de trainingsfase door een “cooling down” worden gevolgd. Hierbij moeten vijf tot tien minuten lang stretchoefeningen en/of lichte gymnastiekoefeningen worden gedaan.

Voorbeeld - rekoefeningen voor de opwarm- en afkoelfase

Begin je opwarmfase door minimaal 3 minuten ter plaatse te lopen en doe daarna de volgende gymnastische oefeningen. Overdrijf de oefeningen niet en alleen ga door tot je een lichte ruk voelt. Deze Houd dan de positie vast. We raden aan om de opwarmingsoefeningen aan het einde van de training opnieuw te doen en dat Beëindig de training door je ledematen uit te schudden.

Bereik met je linkerhand achter je hoofd naar rechts en trek met de rechterhand iets naar links elleboog. Na 20sec. Switch arm.

Buig naar voren zo ver mogelijk naar voren en laat je benen bijna gestrekt. Toon het met je vingers in de richting van de teen. 2 x 20sec.

Ga zitten met een been gestrekt op de grond en buig naar voren en proberen om de voet te bereiken met je handen. 2 x 20sec.

Knielen in een breed lunge naar voren en ondersteunen jezelf met je handen op de grond. Druk op de bekken naar beneden. Veranderen na 20 sec been.

MOTIVATIE

De sleutel tot een succesvol programma is een regelmatige training. U kunt het beste een vaste tijd en plaats per trainingsdag vaststellen en u ook geestelijk op de training voorbereiden. Train alleen met een goed humeur en houd uw doel voor ogen. Met een continue training zult u zien dat u per dag vooruitgang boekt, dat u zich verder ontwikkelt en dat u uw persoonlijke trainingsdoel beetje bij beetje nadert.

STUKLIJST - LIJST MET RESERVEONDERDELEN

Aanduiding::	Walk Run Pro - 2540
Stand gegevens:	22.08.2025
Afmetingen ca.:	L 129 x B 68 x H 96cm
Afmetingen ingeklapt ca.:	L 136 x B 68 x H 12cm
Ruimtevereisten:	4 m^2
Productgewicht ca.	27 kg
Gewicht gebruiker (max.):	120 kg
Elektrische data:	220-240V/50-60Hz /550 Watt

OPMERKING

Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt u zich wenden tot:

Deze produkt alleen bedoeld voor persoonlijke homefitness-ruimte en niet geschikt voor industrieel of commercieel gebruik. Home fitness gebruik klasse H/C.

EIGENSCHAPPEN

• 0,75 PS (0,55 Kw) motor with Peak prestatie 1,5 PS (1,1Kw)
- Walking Mode Snelheidsregelaar voor tussen 1 en 6 km/h (in 0,1km/h)
- Running Mode Snelheidsregelaar voor tussen 1 en 12 km/h (in 0,1km/h)
• 2-weg kantelverstelling
- 1 manueel programma voor de tijd, afstand en het calorieënverbruik ongeveer
- 12 trainingsprogramma's met voorgeprogrammeerde snel-heidsregulering
- Noodstopfunctie met veiligheidsclip
• Dempers voor een comfortabele loopervaring
- LED beeldscherm voor de gelijktijdige indicatie van de tijd, snelheid, afstand, het calorieënverbruik ongeveer en polsslag
- Afstandsbediening voor eenvoudige en praktische bediening
- Bluetooth-compatibel voor KINOMAP (APP voor IOS en Android)
- Bluetooth-compatibel voor optionele BT-hartslagband
• Tablet-/smartphonehouder
- Transportwielen voor gemakkelijke verplaatsing
- Inklapbaar tot slechts 12 cm voor ruimtebesparende opslag
• Staande voeten voor verticale wandopslag
• Afmeting loopoppervlak: ca. L 100 x B 40 cm

Afbeeldings-nr.	Beschrijving	Afmetingen mm	Aantal stuks	Gemonteerd aan afbeeldingsnr.	ET-nummer
1 Eindkap	voor handgreep 2 8 36-2540-07-BT
2 Tablethouder 1 12 36-2540-14-BT
3 Rubberen inzetstuk 1 8 36-2540-08-BT
4 Veiligheidscliphouder 1 8 36-2540-09-BT
5 Knoppenbord 1 8 36-2540-10-BT
6 Toetsenbord 1 8 36-2540-11-BT
7 Veiligheidsclip 1 8 36-2025-09-BT
8 Handgreep boven 1 13 36-2540-01-BT
9 Inklapbare versnellingspook 1 8 36-2540-12-BT
10 Decoratieve ring voor handgreep		2 8 36-2540-13-BT
11	Binnenzeskantschroev	M8x45	4	12,15+19	39-10132-CR
12 Handgreepframe		1 15+19		33-2540-02-SW
13 Onderste handgreepafdekking		1 8 36-2540-02-BT
14 Aansluitkabel		1 5+60		36-2540-15-BT
15 Steunbuis rechts		1 12+54		33-2540-03-SW
16 Veer		2 15,19+54		36-2340-32-BT
17	Kruiskopschroef	4x16	4	18+20	39-10253-SW
18 Afdekking van de binnenste steunbuis 2 20 36-2540-04-BT
19 Linker steunbuis		1 12+54		33-2540-04-SW
20 Afdekking van de buitenste steunbuis		2 18 36-2540-05-BT
21 Vleugelschroeven 2 15,19+54	36-2540-06-BT
22	Binnenzeskantschroev	M8x25	2	29+54	39-10455
23 Veerring	voor M8	2 22 39-9864-VC
24 Afstandsbediening		1 74 36-2540-16-BT
25	Binnenzeskantschroev	M6x55	1	31+54	39-10450-VC
26 Onderlegplaatje	6//14	3 25 39-10013
27	Binnenzeskantschroev	M8x40	2	29+54	39-10125-VC
28 Moer	M8	2 27 39-9818-CR
29 Motor		1 54 33-2425-04-SI
30 Patchkabel EMI		1 34+44		36-1830-30-BT
31 Voorste rol		1 54 33-2425-03-SW
32	Kruiskopschroef	M6x16	1	32+54	39-10120-VC
33	Flakke riem	PJ338	1	29+31	36-2425-14-BT
34 Regelaar		1 45 36-2540-17-BT
35 Spoel		1 34+54		36-2025-06-BT
36 Loopplaat ondersteuning		2 54+65		33-2425-02-SW
37 Pijp houder 2 38+65 36-2340-34-BT
38 Siliconen olieslang 1 37 36-2340-33-BT
39 Schakelaar 4x12 2 37 36-9206104-BT
40 Hoofdschakelaar 1 45 36-1970-09-BT
41 Aardingsdraad 1 40 36-2340-52-BT
42 Patchkabel regelaar 2 40 36-1830-30-BT
43 Kruiskopschroef 3x8 33 4,5,9,34,44+74 39-10127
44 Spanningsfilter		1 45 36	2350-17-BT
45 Lager bekleding		1 76 36	2540-18-BT
46 Kruiskopschroef 4x12 17 45 36-9206104-BT
47 Kruiskopschroef 4x10 4 48 36-9206104-BT
48 As voor Transportrol		2 45+52	36-2425-14-BT
49 Moer	M5	2 51 36	2425-18-BT
50 Kantelversteller links		1 54 36	2540-24-BT
51 Kruiskopschroef M5x10	2 49 39-9903-SW
52 Transportrol		2 48 36	2340-29-BT
53 Kantelversteller rechts		1 54 36	2540-25-BT
54 Hoofdframe		1 15+19	33-2540-01-SW
55 Kruiskopschroef 5x20 9 35,45+56	39-10190
56 Rubberen demper achteraan		2 54 36	2540-19-BT
57 hoogte verstelbare voet		2 54 36	2540-20-BT
58 Moer	M6	6 67+68	39-9861
59 Kabelbescherming		1 54 36	2340-50-BT
60 Onderste aansluitkabel		1 14+74	36-2540-21-BT
61 Olie mondstuk		1 38 36	2340-24-BT
62 Binnenzeskantschroev	M8x55	2 64 39	10056
63 Onderlegplaatje	8//16	4 22+62	39-9862
64 Achterste rol		1 54 33	2425-05-SW
65 Glijplank		1 54 36	2425-08-BT
66 Loopplaat		1 31+64	36-2425-07-BT
67 Kruiskopschroef M6x25	2 54+65 39-10029
68 Kruiskopschroef M6x35	4 54+65 39-10085
69 Afsluitkap links		1 54+70	36-2425-10-BT
70 Zeijdebar links		1 54 36	2540-22-BT
71 Kruiskopschroef M6x10	2 69+72 36-9329714-BT
72 Afsluitkap rechts		1 54+73	36-2425-11-BT
73 Zeijdebar rechts		1 54 36	2540-23-BT
74 Computer		1 76 36	2540-03-BT
75 Olie plug		1 73 36	2340-23-BT
76 Bekleding		1 45 36	2425-01-BT
77 Weergaveoppervlak 1 76 36-2425-12-BT
78 Stellage		2 54 36	2425-13-BT
79 Netaansluitkabel		1 40 36	9836113-BT
80	Binnenzeskantsleutel	6	1		36-9107-27-BT
81 Montage- en bedieningshandleiding		1		36-2540-26-BT

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100

OBSAH

ObsahStrana
