GEBRUIKSAANWIJZING TM 4500S Christopeit

Montage- en bedieningsinstructies

Bestellnr.: 2545

Pagina: 42-54

42 Belangrijke aanbevelingen en veiligheidsinstructies

43-44 Montage-instructies

45 Opvouwen

45 Transport en opslag

46 Onderhoud en aanpassing

47-49 Computerbeschrijving

49 Kinomap App

50 Foutcodes

51 Algemene trainingsinstructies

52-54 Stuklijst – lijst met reserveonderdelen

70 Conformiteitsverklaring

71 Geëxplodeerde tekening

GEACHTE KLANT

Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies en aanwijzingen uit deze montage- en bedieningshandleiding in acht en volg deze op. Bij eventuele vragen kunt u natuurlijk altijd contact met ons opnemen.

Onze producten werden in principe door de door de gecontroleerd en voldoen bijgevolg aan de actuele, veiligheidsnorm. Dit feit implicert echter niet dat de hierna volgende beginselen niet strikt in acht genomen moeten worden. In geval van een reparatie, vraag advies aan uw handelaar.

1. Het toestel nauwkeurig in overeenstemming met de montage-instructies opbouwen en uitsluitend de voor de opbouw van het toestel bijgevoegde, specifiek voor het toestel bestemde onderdelen gebruiken. Vóór de eigenlijke opbouw de volledigheid van de levering aan de hand van de leveringsnota en de volledigheid van de kartonnen verpakking aan de hand van de stuklijst van de montage-instructies en van de gebruiksaanwijzing controleren.

2. Vooraleer het toestel voor het eerst gebruikt wordt en met regelmatige tussentijden (om de 1-2 maanden) nakijken of alle schroeven, moeren en overige verbindingen vast zitten, opdat een veilige operationele toestand gewaarborgd is. Bijkomende zin: Defecte delen moeten onmiddellijk vervangen of verwijderd worden. Eventueel het toestel tot de reparatie blokkeren.

3. Het toestel op een droge, effen plaats installeren en het toestel tegen vochtigheid en vocht beschermen. Oneffenheden van de vloer dienen door gepaste maatregelen op de vloer en, voor zover beschikbaar bij dit toestel, door daarvoor bestemde, regelbare onderdelen van het toestel geneutraliseerd te worden. Het contact met vochtigheid en vocht dient uitgesloten te worden.

4. Voor zover de opstellingsplaats in het bijzonder tegen drukplaatsen, verontreiniging en dergelijke beschermd moet worden, een geschikt, slipvrij support (bijvoorbeeld rubberen mat, houten plaat of dergelijke) onder het toestel leggen.

5. Laat op de plaats van installatie minstens 1 meter vrije ruimte rond de loopband en minstens 2 meter tot andere voorwerpen zoals meubels of muren.

6. Voor de reiniging van het toestel geen agressieve reinigingsmiddelen gebruiken. Voor de opbouw en voor eventuele herstellingen uitsluitend het respectievelijk bijgeleverde of geschikte, eigen gereedschap gebruiken. Residu door het lassen aan het toestel dient onmiddellijk verwijderd te worden zodra de training beeindigd werd.

7. Waarschuwing! Systemen van hart koers kan zijn onnauwkeurig. Buitensporige kunnen opleiden tot een ernstige aandoeningen of door overlijden In geval van een ondeskundige en bovenmatige training zijn nadelige gevolgen voor de gezondheid mogelijk. Vóór het begin van een doelgerichte training dient daarom een geschikte geneesheer te worden geraadpleegd. Deze geneesheer kan bepalen, aan welke maximale belasting (impulsie, watt, duur van de training enz.) men zich mag blootstellen, en kan nauwkeurige inlichtingen met betrekking tot een correcte lichaamshouding bij de training, de doelstellingen van de training en de voeding geven. Er mag niet na uitgebreide maaltijden getraind worden.

8. Met het toestel slechts trainen wanneer het foutloos functioneert. Voor eventuele herstellingen uitsluitend van originele reserveonderdelen gebruik maken. Waarschuwing! Delen moeten worden warm voor het gebruik van de beveiligingsinrichting overdreven vervanging van dit meteen en u zult krijgen. De beveiligingsinrichting tegen het gebruik, zolang het nog niet in cabine is vastgesteld.

9. Bij de instelling van verstelbare onderdelen op respectievelijk de correcte positie of de gemarkeerde, maximale instelpositie alsook op een reglementair voorgeschreven positie letten.

10. Voor zover in de gebruiksaanwijzing niet anders beschreven, mag het toestel met het oog op de training uitsluitend door een persoon gebruikt worden. De totale uitoefening tijd mag niet hoger dan 90 min. /dagelijks.

11. Er moeten trainingskledij en schoenen gedragen worden, die voor een fitnesstraining met het toestel geschikt zijn. De kleding moet zodanig zijn, dat deze omwille van de vorm (bijvoorbeeld lengte) ervan tijdens de training niet kan blijven hangen. De trainingschoenen moeten in overeenstemming met het trainingstoestel gekozen worden, uw voeten in principe een vaste passing geven en een slipvrije zool hebben.

12. Waarschuwing! Wanneer duizeligheid, misselijkheid, borstpijn en andere abnormale symptomen ondervonden worden, de training vroegtijdig beëindigen en u tot een geschikte geneesheer wenden.

13. Over het algemeen geldt dat sporttoestellen geen speelgoed zijn. Ze mogen daarom uitsluitend in overeenstemming met de bepalingen en door op gepaste wijze geïnformeerde en geïnstrueerde personen gebruikt worden.

14. Personen zoals kinderen, mindervaliden en gehandicapten mogen het toestel uitsluitend gebruiken in bijzijn van een tweede persoon, die hulp kan verlenen en instructies kan geven. Het gebruik van het toestel door kinderen zonder toezicht dient door gepaste maatregelen te worden uitgesloten.

15. Er dient op gelet te worden dat de trainer en andere personen zich nooit met een of ander lichaamsdeel binnen het bereik van nog in beweging zijnde onderdelen begeven of bevinden.

16. Dit produkt kan aan het einde van de levensduur niet via het gewone huisafval worden afgevoerd, maar dient naar een verzamelpunt voor recycling electrische apparaten gebracht te worden.Het symbool op het produkt, de gebruiksaanwijzing, of de verpakking wijst u daarop. De grondstoffen zijn volgens hun kenmerken verwerkbaar. Met de verwerking, van deze oude apparaten, doet u een bijdrage aan de bescherming van ons milieu Vraagt u bij de gemeente naar de desbetreffende verwerkingsplaats.

17. Verpakkingsmaterialen, lege batterijen, delen van het produkt die in het kader van de milieu wetgeving niet in het huisvuil terecht mogen komen. Deze uitsluitend in de daarvoor bestemde containers storten of breng ze naar de daarvoor bestemde verzamelplaatsen.

18. De toegelaten maximale belasting (= lichaamsgewicht) werd op 130 kg bepaald. Verzeker, vooraleer met de training te beginnen, dat het toegelaten totale gewicht niet overschreden wordt.

19. Als de netaansluitkabel apparatuur is beschadigd, moet worden geleverd door de fabrikant of de dienst of worden vervangen door een elektrisch gekwalificeerd persoon.

20. Laat het product niet ingeschakeld of in werking zonder toezicht en beveilig elk onbedoeld gebruik door de stekker uit het stopcontact te halen.

21. De montage- en bedieningsinstructies worden als onderdeel van het product beschouwd. Deze documentatie moet worden met gegeven bij het verkopen of doorgeven van het product.

MONTAGE-INSTRUCTIES

Leg alles netjes neer op de vloer en controleer de complete montage aan de hand van de montagestappen. Er zitten al schroeven op de bevestigingspunten, zodat u ze gemakkelijk kunt herkennen. De montagetijd bedraagt ongeveer40minuten.

STAP 1:

1. Haal alle kleine onderdelen en het losse verpakkingsmateriaal uit de doos en verwijder vervolgens met behulp van een tweede persoon het basisframe (45). Knip de spanband nog niet door!

2. Verwijder nu de spanband en verplaats het basisframe niet verder.

STAP 2:

1. Klap de rechter steunbuis (40) voorzichtig omhoog, zorg ervoor dat er geen kabels bekneld raken, zodat de montage-gaten uitgelijnd zijn. Bevestig deze verbinding aan de zijkant met de twee M8x60 schroeven (49) en twee sluitringen (89) en aan de voorkant met de M8x16 schroeven (39) en gebogen sluitringen (38).

2. Klap de linker steunbuis (48) voorzichtig omhoog, zodat de montagegaten uitgelijnd zijn. Bevestig deze verbinding aan de zijkant met twee M8x60 schroeven (49) en twee ringen (89), en aan de voorkant met twee M8x16 schroeven (39) en gebogen ringen (38).

3. Bevestig de linker- en rechterzijpanelen (51+59) aan de linker- en rechter steunbuis bekleding (48+40) en bevestig ze met de M5x10 schroeven (46).

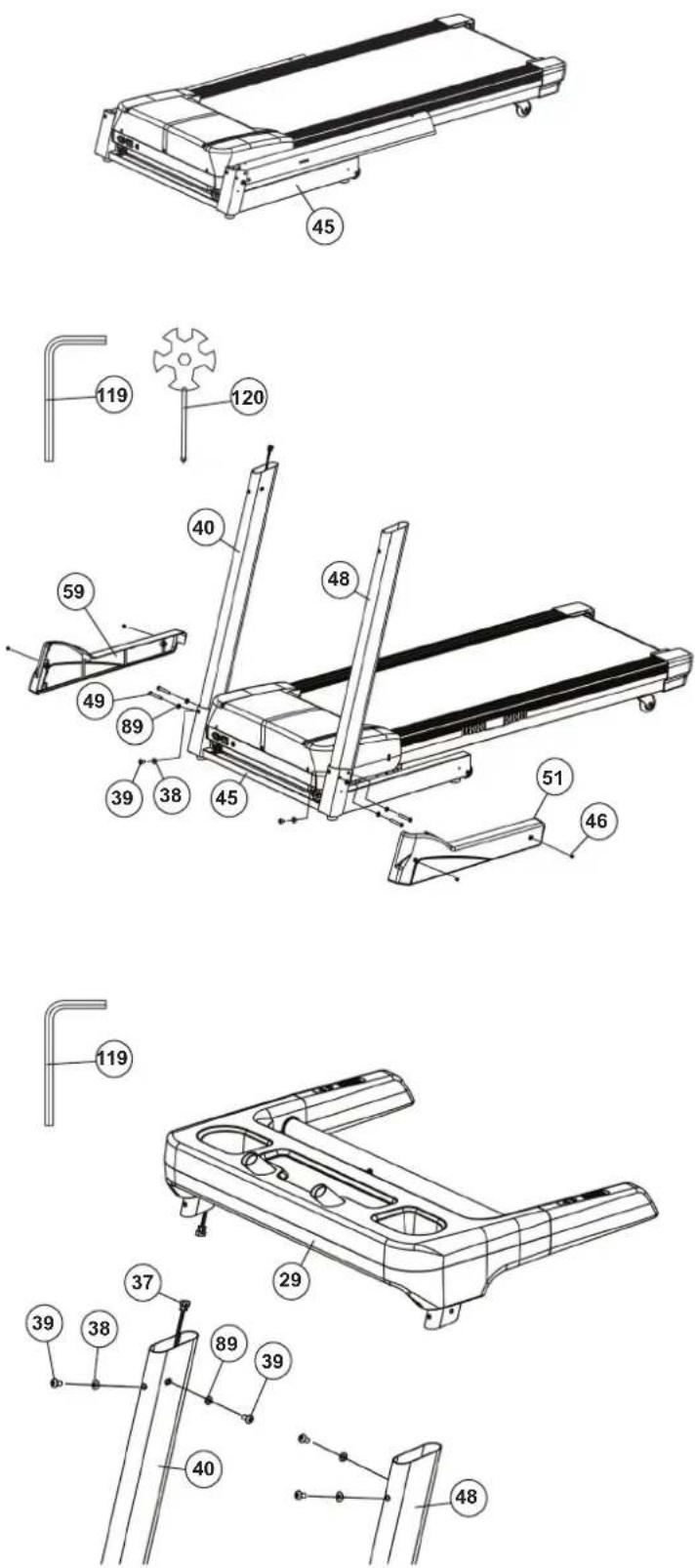

STAP 3:

1. Geef met behulp van een tweede persoon de plank (29) naar de linker- en rechter steunbuis (48+40) en sluit de computerkabel aan op de verbindingskabel (37).

2. Plaats de plank (29) voorzichtig in de steunbuis (40+48) en zorg ervoor dat er geen kabels bekneld raken, zodat de bevestigingsgaten uitgelijnd zijn. Bevestig deze verbinding aan de zijkanten en de voorkant met de M8x16 schroeven (39) en ringen (38+89).

STAP 4:

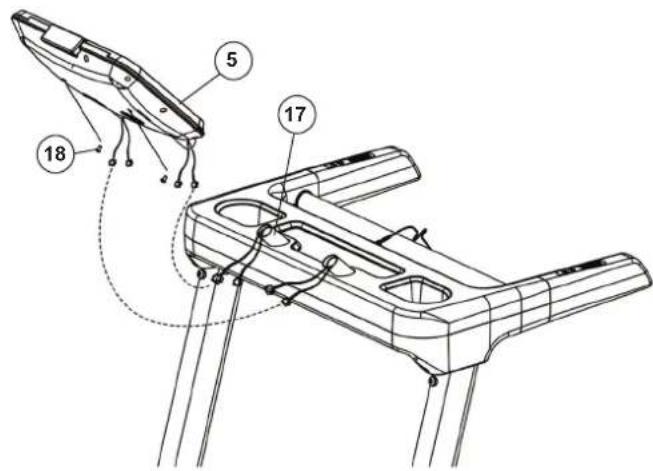

1. Leid de computer (5) naar de computerframe (17) en sluit de hartslagkabels en de kabel van de afstandsbedieningsknop aan op de computer (5).
2. Plaats de computer (5) voorzichtig in de vomputerframe en zorg ervoor dat de kabels niet bekneld raken, zodat de bevestigingsgaten uitgelijnd zijn. Bevestig deze verbinding met de schroeven (18).

119 120

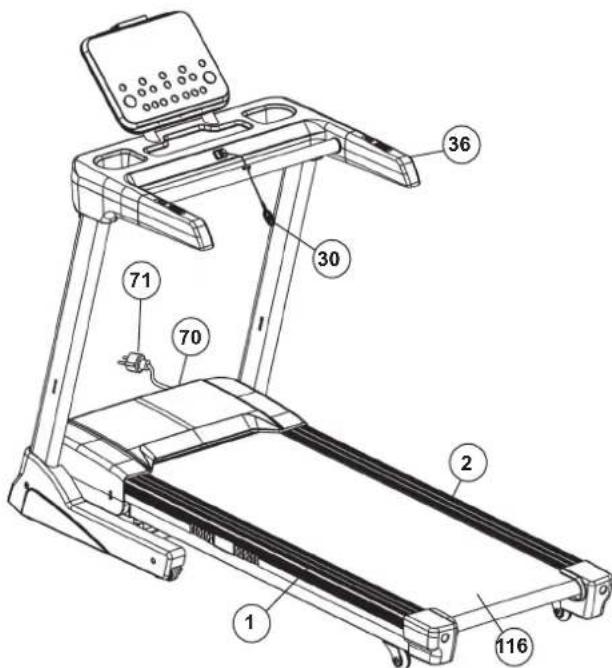

1. Alle schroef- en stekkerverbindingen op een correcte montage en juiste werking controleren.
2. Wanneer alles in orde is, steek de stekker de electriciteits-kabel (71) in een AC contact doos (220-240V\~50-60Hz) en de netaansluitbus. Zet de machine aan door drukken van de schakelaar (70).
3. Bevestig de veiligheidsclip (30) aan uw trainingskleding (bijv. aan uw broeksband) en plug uzelf met de andere kant van de draad in de computer, waardoor deze op het beeldscherm aangeeft dat hij klaar voor gebruik is. Ga op de zich aan de zijkant bevindende zijdebar (1+2) staan. Druk op de [Start] toets om de loopband op te starten. Na een countdown van seconden zet de loopband zich in beweging. Stap onmiddelijk na het opstarten op de loopvlak (116) en pas u aan de ingestelde loopsnelheid van de band aan. Vervolgens kunt u zich het beste eerst met een lage snelheid met het apparaat vertrouwd maken.
4. Loop in het midden van het loopvlak (116). Als u zich on- vast voelt tijdens het lopen, houd u dan vast aan de zijhand- grepen (36) en vermijd het stappen op de zijvoetsteunen (1+ 2). Controleer uw computer met uw computer op uw computer. Stap in geval van nood zijwaarts van de loopband af en houd u vast aan de zijhandgrepen (36).

Opmerking: De gereedschapset en de gebruiksaanwijzing a.u.b. zorgvuldig bewaren, omdat u ze wellicht later voor een reparatie of het bestellen van reserveonderdelen nodig heeft.

Klap de loopband rechtop door een eindkap (112-115) op te tillen totdat deze positie automatisch vastklikt door vast te klikken.

Let op! Voor het vouwen van de loopband uit te schakelen en wacht tot het loopvlak helemaal gestopt. Gebruik de loopband niet starten in opgevouwen positie!

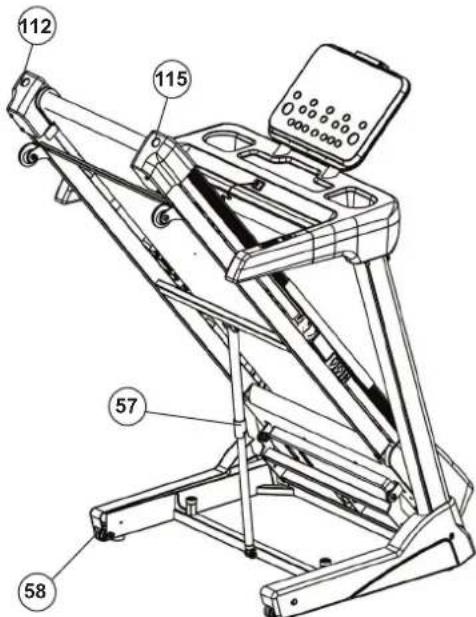

UIT VOUWEN

Druk een beetje tegen de eindkap (112-115) op de loopband en maak de vergrendeling los door met uw voet de kleine hendel op de gasveer (57) te bedienen. Hierdoor wordt de vergrendeling ontgrendeld en zakt het looprek naar beneden in de uitgeklapte stand.

1. Plaats de loopband in vertical positie.
2. Plaats uw hand op het uiteinde van het systeem frame en klap dan het frame in transportrol (58) positie.

112 115 57 58

Oefenterrein in mm (Voor de apparaat en gebruikers)
Speling in mm (trainingsgebied en veiligheidsgebied rondom 600 mm)

ONDERHOUD EN AANPASSING

Smeren

Om ervoor te zorgen dat de loopband op de lange termijn licht en goed loopt, moet de onderkant van het loopvlak op het glijbord altijd worden gecontroleerd op gladheid en, indien nodig, worden behandeld met siliconenolie (geen smeermiddel op basis van olie of petroleum). Als u minder dan 3 uur per week gebruikt, raden we aan om eenmaal per jaar te smeren. Bij gebruik van 3-4 uur / week, om de zes maanden en bij gebruik van meer dan 5 uur / week, om de drie maanden smeren. De smering wordt uitgevoerd door siliconenolie in de onderhoudsopening te laten vallen. Doe hiervoor wat silicone-nolie (ongeveer 5 ml) in de opening (104+106). (Let op! te veel smeermiddel kan ervoor zorgen dat het loopvlak slipt.)

Loopband aanpassen

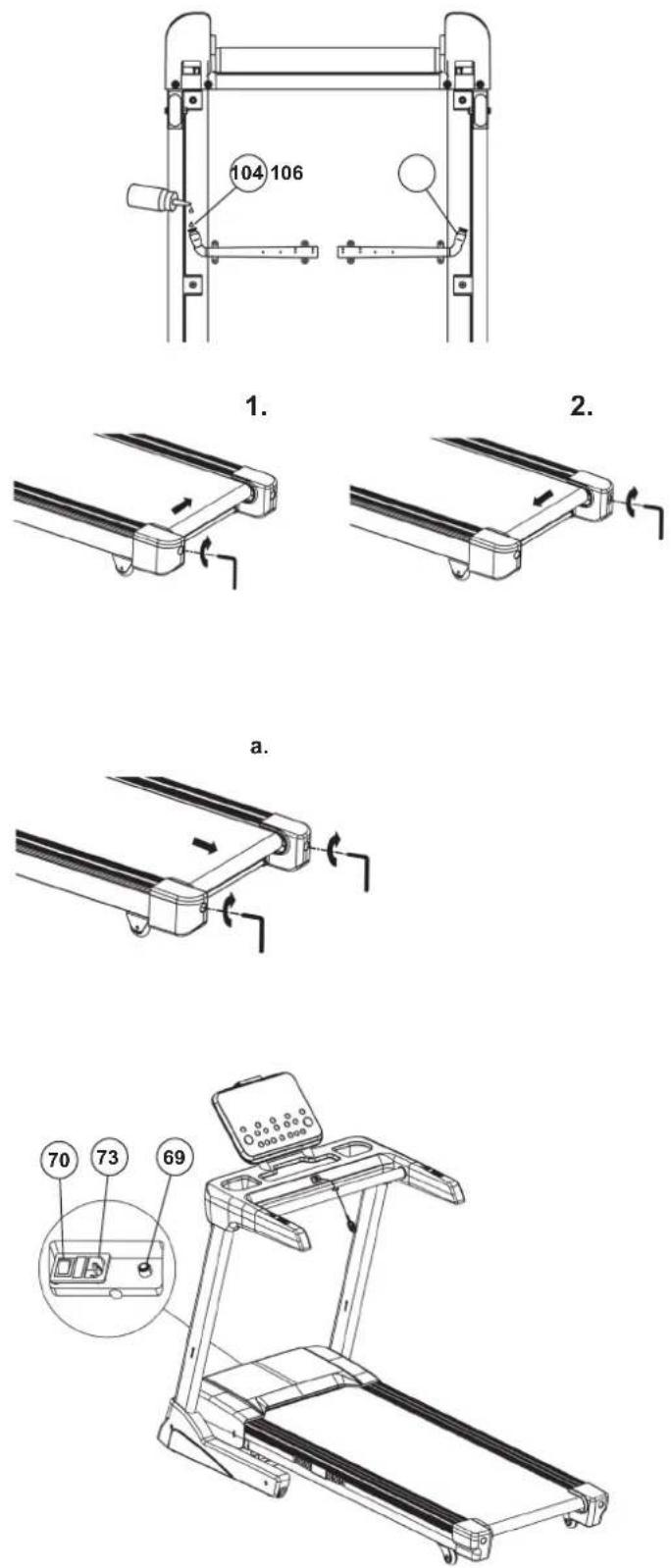

Om uw loopband aan te passen tot de gewoonlijke positie volg de volgende stappen wanneer het apparaat uit staat. Zet snelheid op 3-5km. Gebruik de Allen knop om de schroef op het uiteinde van het systeem frame aan te passen die de strakheid van de band bepaalt.

1. Als u de band naar links wilt verplaatsen, draai de rechter schroef met de klok mee.

2. Als u de band naar rechts wilt verplaatsen, draai de linker schroef met de klok in.

Als u de bovenstaande stappen gevolgd heeft en de band is nog steeds niet in de goede positie, dan zal hij beschadigd zijn. Neem contact op met uw regionale dealer voor een vervangende band.

Opmerking: Zorg ervoor dat het loopvlak zo gecentreerd is mogelijk. Zodra deze bewegingen te ver van het centrum, (ongeveer 10 mm) moet opnieuw het worden aangepast.

Loopband slipt:

a. Het loopvlak is niet goed gespannen. Draai beide schroeven op de eindkappen iets vast.

b. Controleer of de motorband niet te los is gespannen.

c. Verwijder overtollig smeermiddel met een doek.

Geen licht op het display

- Controleer of de stekker in het stopcontact zit en of de stopcontact heeft stroom.

- Controleer of de hoofdschakelaar (70) op het basisframe is ingeschakeld en of de veiligheidsclip correct op de pols greep is bevestigd.

Waarschuwing! Trek altijd de stekker uit het stopcontact bij het controleren van de stekkerverbindingen van de computer.

Overbelastingsbeveiliging

1. Controleer of de overbelastingsbeveiliging (63) is geactiveerd. Druk indien nodig op de knop.

2. Bij de hoofdaansluiting (73) bevindt het zekeringencompartiment zich tussen de hoofdschakelaar en de netaansluitbus. Er is een microzekering 5x20mm met de gegevens 10A/250.

Abnormaal geluid van de machinea.

• Controleer dat er geen schroeven aan de machine loszitten.
• Controleer dat de motorband er niet af is.
• Controleer dat de loopband er niet af is.

Opmerking: Meer informatie vindt u in de foutdiagnose.

Reiniging

Gebruik voor het reinigen alleen een licht vochtige doek. Let op: Gebruik nooit benzine, thinner of andere agressieve reinigingsmiddelen om het oppervlak schoon te maken, aangezien dit het oppervlak beschadigt. Het apparaat is alleen geschikt voor privé thuisgebruik en voor gebruik binnenshuis. Houd het apparaat schoon en vocht uit de buurt van het apparaat.

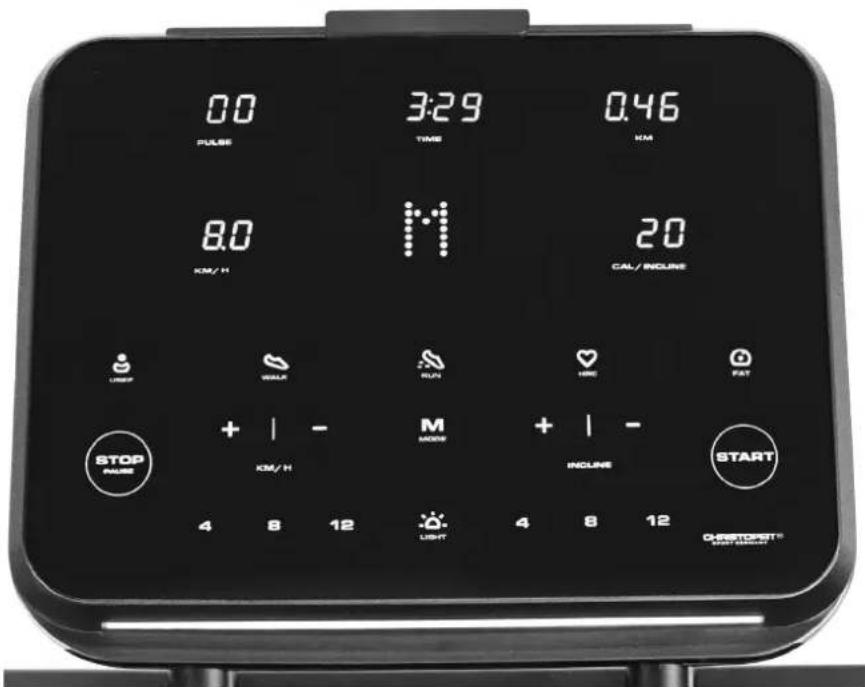

0.0 PULSE 3:29 TIME 0.46 KM 8.0 KM/H 11 20 CAL/INCLINE STOP RANGE WALK RUN VINC FAT + | - M + | - KIM/H INCLINE START 4 8 12 4 8 12 LIGHT CUSTOPRAT®

INBEDRIJFSNAME

1. Steek de stekker in een reglementair geinstalleerd stopcontact (230V\~50Hz) en schakel de aan de voorkant onderaan de loopband geplaatste electriciteitsschakelaar in.

2. Ga op de zich aan de zijkant bevindende zwart gemarkeerde vlakken staan.

3. Plaats de veiligheidsclip op uw trainingskleding (bijv. tailleband) en in de daarvoor bestemde houder op de computer en de computer toont u het [M] programma en is klaar om te beginnen.

WEERGAVEN

[PULSE] Hartslagweergave: Geeft uw hartslag weer in slagen per minuut.

[TIME] Tijdweergave: Geeft weer hoe lang u hebt gelopen in minuten en seconden.

[KM] Afstandsweergave: Geeft weer hoe ver u hebt gelopen in kilometers.

[KM/H] Snelheidsweergave: Geeft de snelheid van de loopband weer in kilometers per uur.

[GAPHIC] Grafische weergave: Geeft het geselecteerde programma en de programmavoortgang weer.

[CAL./INCLINE] Calorieën/Hellingweergave: Wisselt tussen het geschatte aantal verbrande calorieën in kcal en het ingestelde hellingsniveau.

[SAFE] Veilige weergave: Verschijnt in de grafische weergave wanneer de veiligheidsclip niet is geplaatst.

REEKS VAN ALLE FUNCTIES

	Adver- tentie	Waarde weergeven	Standaard optie	Weergave mogelijkheid
TIJD (Min:Sec) 0:00	30:00 5:00	-99:00 0:00	-99:59
KM/H 0.0 N/A N/A 1	0-16.0
KM 0.00 1.00 0.5-65	0 0.00-6	5.0
PULS 00 N/A N/A 50	-200
CALORIEËN (Kcal)	0	50	10-995	0-999

KNOPPEN

[User] Gebruikersprogramma: Selecteert gebruikersprogramma (U01-U03)

[WALK] Wandelprogrammas: Selecteert wandelprogramma (P01-P03)

[RUN] Hardloopprogrammas: Selecteert hard-loopprogramma (P04-P15)

[HRC] Hartslagprogrammas: Selecteert hartslagprogramma (HRC1-HRC3)

[FAT] Lichaamsvetprogramma: Selecteert het lichaamsvetprogramma (FAT).

[STOP/PAUSE]: Pauzeert of stopt de training. Keert terug naar het M-programma in de program-maselectie.

[+ / - KM/H]: Verhoogt en verlaagt de snelheid. Stelt de standaardwaarden in.

[4/8/12 KM/H]: Directe selectieknoppen voor snel-heidsinstellingen van 4, 8 of 12 km/u

[M - MODE]: Stelt de doelwaarden in.

[+ / - INCLINE]: Verhoogt en verlaagt de helling. [4/8/12 INCLINE]: Directe keuzeknoppen voor de helling naar 4, 8 of 12 niveaus.

[LIGHT]: Schakelt de ledverlichting in en uit.

Weergave snelheidszones:

Tijdens uw training geeft een ledlampje de bijbehorende snelheidszones in kleur aan. De snelheidszones worden weergegeven in blauw (1,0 tot 7,9 km/u), groen (8,0 tot 11,9 km/u), geel (12 tot 16,9 km/u) en rood (boven 16,0 km/u)

PROGRAMMA

[QUICK\_START] Snelstart:

Na het inschakelen schakelt de loopband automatisch over naar het [M]-programma. Druk op de [START]-knop om de loopband te starten. Na 3 seconden begint de loopband te bewegen. Stel de gewenste snelheid in met de [+/- KM/H]-knoppen en/of de gewenste helling met de [+/- INCLINE]-knoppen. U kunt uw training pauzeren met de [STOP/PAUSE]-knop en beëindigen door er nogmaals op te drukken.

[USER] Gebruikersprogrammas:

Kies uit 3 verschillende gebruikersprogrammas door op de [USER]-knop te drukken. In deze programmas wordt de opgegeven tijd verdeeld in 20 subintervallen en worden de snelheid en helling automatisch aangepast aan uw instellingen. Na het selecteren van het programma knippert de tijdweergave, zodat u de tijd kunt instellen. Door op de [M]-knop te drukken, schakelt u over naar de instelling van de afzonderlijke segmenten. De velden voor snelheid en helling knipperen. U kunt de snelheid voor elk segment instellen met [+/- KM/H] en de helling met [+/- INCLINE]. Zodra u alle 20 segmenten hebt ingesteld, wordt het programma opgeslagen en kunt u het op elk moment hervatten door op de [START]-knop te drukken. Aan het einde van het programma klinkt een pieptoon en stopt de loopband. U kunt uw training pauzeren door op de [STOP/PAUSE]-knop te drukken en de training beëindigen door er nogmaals op te drukken.

[WALK] Wandelprogrammas:

Kies uit drie verschillende wandelprogrammas door op de [WALK]-knop te drukken. In deze programmas wordt de opgegeven tijd verdeeld in 20 subintervallen en veranderen de snelheid en helling automatisch, zoals weergegeven in de onderstaande tabel. Nadat u het programma hebt geselecteerd, knippert de tijdsweergave, zodat u de tijd kunt instellen. U kunt het programma starten door op de [START]-knop te drukken. Aan het einde van het programma klinkt een pieptoon en stopt de loopband. U kunt uw training pauzer- en door op de [STOP/PAUSE]-knop te drukken en deze beeindigen door er nogmaals op te drukken.

Tijd -Programmas tijd in 20 deelintervallen
↓ Programm		1 2	3 4 5	6 7 8	9 10	11	12 13	14	15 16	17	18 19	20
P01 K	m/h 2 2 2 2	2 2	3 3 3	3 3	3 2 2	2 2	2 2 2	2
	Steigung	0 0 0	10 10	5 5	5 5	0 0 0	0 0 5	5 5	0 0 0
P02 K	m/h 2 2 2 3	3 2	3 3 4	4 2	3 3 3	2 2	2 3 2	2
	Steigung	0 4 4	6 6 8	8 10	10	12 12	15	15 10	10 6	6 0	0 0
P03 K	m/h 2 2 2 3	3 4	4 3 3	4 4	4 3 2	2 2	3 3 2	2
	Steigung	0 10	15 10	10 5	5 5	5 0 0	0 0	10 15	15	10 5	5 0

[RUN] Hardloopprogrammas:

Kies uit 12 verschillende hardloopprogrammas door op de [RUN]-knop te drukken. In deze programmas wordt de opgegeven tijd verdeeld in 20 subintervallen en worden de snelheid en helling automatisch aangepast zoals weergegeven in de onderstaande tabel. Nadat u een programma hebt geselecteerd, knippert de tijdsweergave, zodat u de tijd kunt instellen. U kunt het programma starten door op de [START]-knop te drukken. Aan het einde van het programma klinkt een signaal en stopt de loopband. U kunt uw training pauzeren door op de [STOP/PAUSE]-knop te drukken en deze beëindigen door er nogmaals op te drukken.

Tijd -Programmas tijd in 20 deellintervallen
↓ Programma		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
P04 K	m/h 2 2 3 3	4	4		3	3	4	4	5		5	3	3	3	4	3	3	2
	Steigung	0	4	4		10	10	10		15	15	15	15	3	3	3	3	8	8	0	0	0
P05 K	m/h 3 3 3 3	4	3		5	4	3	4	5		3	4	4	4	3	3	3	2
	Steigung	0	10		15	15	8	8		8	8	8	8	8	8	4	4	4	4	4	0
P06 K	m/h 3 3 3 5	5	5		4	4	5	5	3		3	5	5	4	4	5	4	3	2
	Steigung	0	0	0		0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
P07 K	m/h 2 2 3 4	4	3		4	5	3	5	6		6	4		4	5	4	4	3	2
	Steigung	0	0	12	0	1	2	5	1		2	5	1	2	5	0	0	0	5	10	5	5	0	0	0
P08 K	m/h 4 3 4 5	5	4		3	5	6	6	5		5	3	3	4	6	3	3	3	2
	Steigung	0	2	2		4	4	8	8	10	10	4	4	8	8	10		10	0	0	0	0
P09 K	m/h 4 4 4 6	6	4		4	4	4	6	6		4	4	4	6	6	5	4	3	2
	Steigung	0	12		12	6	6	12		12	12	12	12	6	6	1	2	12	12	6	6	6	0	0	0
P10 K	m/h 3 4 6 7	5	5		7	7	5	5	7		7	5	5	6	6	4	4	4	3
	Steigung	0	8	10	0	8	10	0		0	8	10	0	0	0	8	10	0	0	0	0	0
P11 K	m/h 2 4 5 6	2	4		5	7	2	4	5	7	2	4	5	6	2	4	5	2
	Steigung	0	8	8		8	0	10	10		10	0	10	10	10	10	0	15	15	10	0	0	0	0
P12 K	m/h 3 3 3 4	5	5		6	6	7	7	6		5	4	3	3	3	3	2
	Steigung	0	4	8		12	8	4	0		4	8	12	8	4	8	12	8	4	0
P13 K	m/h 3 3 5 5	7	7		7	8	8	5	4		4	5	5	7	7	5	5	3	2
	Steigung	0	3	3		3	3	0	0		0	8	8	10		10	0	0	0	0	0
P14 K	m/h 3 3 3 6	7	7		8	5	5	4	3		3	5	7	8	6	5	3	3
	Steigung	0	10		10	5	8	8	6		10	10	10	13		15	15	13	10	5	5	10	5	1	0
P15 K	m/h 2 4 5 5	6	6		7	7	8	8	7		6	6	5	5	4	3	3	2
	Steigung	2	5	5		5	10	10	10		2	2	2	2	2	2	2	2	2	2	2

[HRC] Hartslagprogrammas

Kies uit 3 verschillende hartslagprogrammas door op de [HRC]-knop te drukken. In deze programmas wordt de snelheid automatisch aangepast om uw opgegeven doelhartslag te behouden. Door op de [M]-knop te drukken, stelt u eerst de tijd in, vervolgens uw leeftijd en het percentage van uw bovengrenshartslag. De leeftijd en de maximale hartslag bepalen vervolgens uw streefhartslag, die u ook in de vooraf ingestelde instellingen kunt zien. De programma's verschillen in de maximaal instelbare snelheid: HRC1 gaat tot 10 km/u, HRC2 tot 12 km/u en HRC3 tot 20 km/u. U kunt het programma starten door op de [START]-knop te drukken. Aan het einde van het programma klinkt een signaal en stopt de loopband. U kunt uw training pauzeren door op de [STOP/PAUSE]-knop te drukken en deze beëindigen door er nogmaals op te drukken.

[FAT] Lichaamsvetprogramma:

Selecteer het lichaamsvetprogramma door op de [FAT]-knop te drukken. Dit programma berekent uw BMI (Body Mass Index). Nadat u het programma hebt geselecteerd, drukt u op de [M]-knop. U wordt gevraagd om achtereenvolgens uw [AGE] leeftijd, [GEND] geslacht, [HEIG] lengte en [WEI] gewicht in te voeren. Druk op de [+/- KM/H]-knop om de waarden in te voeren en bevestig met de [M]-knop. Na het invoeren van de waarden verschijnt [VAL] en kan de berekening beginnen. Plaats hiervoor uw handen op de hartslagsensoren. Na ongeveer 5 seconden wordt het BMI-resultaat weergegeven.

De Body Mass Index (BMI) wordt gebruikt om uw totale lichaamsvetpercentage te schatten. Het is slechts een geschatte waarde voor uw optimale gewicht.

< 18,5: Ondergewicht

18,5 tot 24,9: Normaal gewicht

25,0 tot 29,9: Overgewicht

30,0: Obesitas

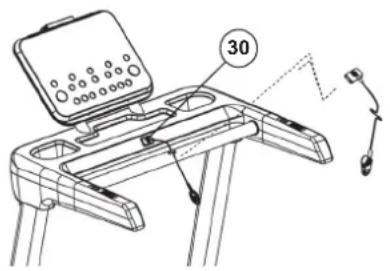

VEILIGHEIDS CLIP

De veiligheidsclip (30) dient voor uw eigen zekerheid in noodgevallen. Hij dient in de computer ingeplugd zijn, om waarden in te kunnen voeren en om de loopband te starten. Bevestig de veiligheidsclip (30) voor elke training. Hij dient voor uw eigen veiligheid, omdat hi bij een ongewild afstappen van de band (in bijv. een noodsituatie) de loopband snel stilzet. Wanneer de veiligheidsclip niet aangesloten is op de computer, verschijnt er de foutmelding [SAFE] op het beeldscherm. Door de veiligheidsclip op de computer aan te sluiten worden alle waarden op nul terug gezet en is hij startklaar.

Sport, coaching, gaming en eSport zijn de sleutelwoorden van de Kinomap-app. Hierin zitten vele kilometers echt filmmateriaal binnen te oefenen alsof je buiten bent; Traceren van routes en analyse van uw prestaties; Coaching inhoud; Multiplayer-modus; nieuwe berichten dagelijks; Officiële indoorwedstrijden en meer ...

Download de APP en maak verbinding

Scan de naastliggende QR-code met je smartphone / tablet of gebruik de zoekfunctie in de Playstore (Android) of APP Store (IOS) om de Kinomap APP te downloaden. Registreer en volg de instructies in de APP. Activeer Bluetooth op de smartphone of tablet en selecteer in de app apparaatbeheer en daar vervolgens de juiste productcategorie. Selecteer vervolgens uw typeaanduiding met behulp van het fabrikantlogo "Christopeit Sport" om de sportuitrusting aan te sluiten. Afhankelijk van de sportuitrusting worden door de APP via Bluetooth verschillende functies opgenomen of worden gegevens uitgewisseld.

Let op! De Kinomap-app biedt een gratis proefversie van 14 dagen. Vervolgens kunt u beslissen of u gratis wilt blijven trainen met de basisversie of tegen betaling gebruik wilt maken van het volledige aanbod van de Kinomap-app.

Actuele informatie en tarieven vindt u op: www.kinomap.com

HARTSLAGMETING

Hartslagmeting met behulp van een hartslagband:

Voor een betrouwbare hartslagmeting tijdens de training raden we aan een geschikte borstriem te dragen. De computer heeft een ingebouwde ontvanger, zodat je een Bluetooth hartslagband kunt gebruiken, zoals de Christopeit-Sport BT hartslagband (Bestell.Nr.: 2209). Als u de hartslagband een beetje vochtig maakt voordat u hem omdoet, zou de computer de hartslaggegevens binnen 60 seconden moeten opnemen en weergeven. Als er geen hartslag wordt weergegeven, vervang dan eerst de batterijen in de hartslagmeter. Het bereik van de hartslagbanden is 10 m, afhankelijk van het model.

Handpolsmeting:

De handsensoren bevinden zich op het linker- en rechterstuur. Zorg ervoor dat beide handpalmen altijd met normale kracht tegelijkertijd op de sensoren rusten. Zodra de polsslag afneemt, verschijnt er een waarde in de polsslagweergave. (De handpolsslagmeting dient alleen ter oriëntatie, aangezien beweging, wrijving, zweet, huidtextuur en bloedsomloop etc. kunnen leiden tot individuele afwijkingen van de werkelijke polsslag.)

Let op: Als beide polsslagmeetmethodes tegelijkertijd worden gebruikt, heeft de handpolsslagmeting voorrang.

Waarschuwing! Hartslagbewakingssystemen kunnen onnauwkeurig zijn. Overmatige lichaamsbeweging kan ernstig letsel of de dood tot gevolg hebben. Als u zich duizelig of zwak voelt, stop dan onmiddellijk met trainen. De polswaarden zijn niet geschikt voor medische doeleinden.

AUDIO AFSPELEN

De computer heeft speakers waarmee je via Bluetooth audiodata kunt afspelen vanaf een Bluetooth-apparaat (smartphone, tablet, ...). Schakel de loopband in om de apparaten te koppelen. Koppel uw eindapparaat met de "BTMP3". Het succesvol koppelen en ontkoppelen wordt bevestigd door een korte aankondiging "Bluetooth is now connected" of "Bluetooth is now disconnected".

IOS / ANDROID APP

FOUTCODES

In geval van storingen kan de aangrenzende lijst met foutmeldingen een hulp voor mensen zijn.

Kortom, elektrische herstellingen mogen alleen worden uitgevoerd in overeenstemming met de geldende veiligheidsvoorschriften worden. Voor meer informatie en hulp in geval van storingen met onze service-afdeling. (Contactgegevens zie laatste pagina)

Foutcodes Mogelijke oorzaak Mogelijke oplossing:
Computer zonder display	Connector gebrekkige of defecte transformator	1. Schakel de loopband en trek de stekker.2. Controleer de aansluitingen op de aansluitkabels3. Controleer je de connector te vervangen op de transformator indien nodig.
Safe Veiligheidsclip is niet op de computer.		1. Plaats de veiligheid op de computer2. Uitwisseling van veiligheid clips of de desbetreffende sensor in de computer.
Error 1 Storing van de motor sturen.		1. Controleer de plug-in-verbindingen van het computerscherm naar de controller, evenals alle uitgaande en inkomende plug-in-verbindingen van de besturingskaart op juiste plaatsing en integriteit van de verbindingskabels.2. De besturingskaart is mogelijk defect en moet worden vervangen.
Error 3 Sensor pulls ontbreekt: 1. Schakel de loopband en trek de stekker.2. Controleer de sensor-kabel goed is aangesloten en de eventuele vervanging indien beschadigd
Error 4 Spanning probleem 1. Controleer of de voeding het juiste vermogen heeft en in orde is.
Error 5 Zelftest of problemen met het elektrische besturingssysteem		1. Controleer de kabels aansluiten van de motor zijn stevig en voor eventuele schade.2. Vervang de besturingskaart3. Controleer de stekkerverbindingen op de besturingskaart.
Error 6 Storing motorkabel 1. Controleer de aansluitkabels vanaf de motor op goede plaatsing en eventuele beschadigingen. Vervang indien nodig de motor.2. Mogelijk is er overspanning gedetecteerd. De loopband moet met de hoofdschake- laar worden uit- en weer ingeschakeld.
Error 7 Overbelasting		3. Mogelijk zit het loopvlak vast en heeft de motor overbelast. Controleer of het loopvlak kan rollen en onderhoud de onderkant van het loopvlak regelmatig met siliconenolie.4. Controleer de motor op brandlucht of abnormaal bedrijfsgeluid. Vervang indien nodig de motor.5. Controleer de besturingskaart op verbrande onderdelen of brandlucht die kunnen worden veroorzaakt door overbelasting. Vervang hiervoor de besturingskaart.
Error 8 Motorstoring of kortsluitbeveiliging
Error 10 Probleem van de sensor voor helling aanpassing		1. Controleer de stekker van de sensor voor de helling van de besturingskaart goed vastzitten.2. Controleer de kabel van de sensor voor de helling naar integriteit.2. Controleer de stekker van de kabel voor de helling van de besturingskaart goed vastzitten.3. Controleer de kabel op de helling aanpassing aan integriteit.
Error 11 Problem in der Stei-gungsverstellung

Opmerking:

Neem contact op met uw regionale dealer als u alle bovenstaande dingen gecontroleerd hebt en het probleem is er nog steeds.

ALGEMENE TRAININGSINSTRUCTIES

U moet rekening houden met de volgende factoren bij het bepalen van het bedrag van trainingsinspanning die nodig is om tastbare fysieke en gezondheid te bereiken voordelen.

INTENSITEIT

Het niveau van fysieke inspanning tijdens de training moet het punt van normale inspanning overschrijden, zonder verder te gaan dan het punt van kortademigheid en/of uitputting. Een geschikte referentiewaarde kan de puls zijn. Met elke training neemt de conditie toe en daarom moeten de trainingseisen worden aangepast. Dit kan door de duur van de training te verlengen, de moeilijkheidsgraad te verhogen of het type training te veranderen.

TRAININGSHARTSLAG

Om de trainingshartslag te bepalen, gaat u als volgt te werk. Houd er rekening mee dat dit richtwaarden zijn. Als je gezondheidsproblemen hebt of twijfelt, raadpleeg dan een arts of fitnesstrainer.

01 Maximale hartslagberekening

De maximale pulswaarde kan op veel verschillende manieren worden bepaald, omdat de maximale puls van veel factoren afhangt. Voor de berekening kunt u de standaard-formule gebruiken (maximale hartslag = 220 - leeftijd). Deze formule is erg algemeen. Het wordt in veel thuissportproducten gebruikt om om de maximale hartslag te bepalen. We raden de Sally Edwards-formule. Deze formule berekent de maximale hartslag nauwkeuriger en houdt rekening met geslacht, leeftijd en lichaamsgewicht.

Sally Edwards-formule:

Mannen:

Maximale hartslag = 214 - (0,5 x leeftijd) - (0,11 x gewicht)

Dames:

Maximale hartslag = 210 - (0,5 x leeftijd) - (0,11 x gewicht)

02 Training hartslagberekening

De optimale trainingshartslag wordt bepaald door het doel van de training. Hiervoor zijn trainingszones gedefinieerd.

Gezondheid - Zone: Regeneratie en Compensatie

Geschikt voor: Beginners

Type training: zeer lichte duurtraining

Doel: herstel en gezondheidsbevordering. Bouwen aan de basisconditie.

Trainingshartslag = 50 tot 60% van de maximale hartslag

Vetstofwisseling - Zone: Basis - Duurtraining 1

Geschikt voor: beginners en gevorderden

Type training: lichte duurtraining

Doel: activering van de vetstofwisseling (calorieverbranding). verbetering van het uithoudingsvermogen.

Trainingshartslag = 60 tot 70% van de maximale hartslag

Aerobic - Zone: Basis - Duurtraining 1 tot 2

Geschikt voor: beginners en gevorderden

Type training: matige duurtraining.

Doel: Activering van de vetstofwisseling (calorieverbranding), verbetering van aerobe prestaties, Verhoging van het uithoudingsvermogen.

Trainingshartslag = 70 tot 80% van de maximale hartslag

Anaëroob - Zone: Basis - Duurtraining 2

Geschikt voor: gevorderde en wedstrijdsporters

Type training: matige duurtraining of intervaltraining

Doel: verbetering van lactaattolerantie, maximale prestatieverhoging.

Trainingshartslag = 80 tot 90% van de maximale hartslag

Geschikt voor: sporters en topsporters

Type training: intensieve intervaltraining en wedstrijdtraining

Doel: verbetering van maximale snelheid en kracht.

Waarschuwing! Training op dit gebied kan leiden tot overbelasting van het cardiovasculaire systeem en schade aan de gezondheid.

Trainingshartslag = 90 tot 100% van de maximale hartslag

Voorbeeldberekening:

Man, 30 jaar oud en weegt 80 kg Ik ben een beginner en wil graag wat afvallen en mijn uithoudingsvermogen vergroten.

01: Maximale puls - berekening

Maximale hartslag = 214 - (0,5 x leeftijd) - (0,11 x gewicht)

Maximale hartslag = 214 - (0,5 x 30) - (0,11 x 80)

Maximale hartslag = ca. 190 slagen/min

Door mijn doelen en trainingsniveau past de vetstofwisselingszone het beste bij mij.

Trainings hartslag = 60 tot 70% van de maximale hartslag

Trainings hartslag = 190 x 0,6 [60%]

Trainings hartslag = 114 slagen/min

Nadat je je trainingshartslag hebt ingesteld voor je trainingsconditie of Zodra je doelen hebt vastgesteld, kun je beginnen met trainen. De meeste van onze apparatuur voor duurtraining hebben hartslagsensoren of zijn compatibel met een hartslagband. Zo kunt u uw hartslag controleren tijdens de trainingen volgen. Als de hartslag niet op het computerscherm wordt weergegeven of als u het zekere voor het onzekere wilt nemen en uw hartslag wilt controleren, die door mogelijke toepassingsfouten of iets dergelijks onjuist kan worden weergegeven, kunt u de volgende hulpmiddelen gebruiken:

a. Polsmeting op de conventionele manier (de hartslag voelen, bijv. op de pols en de slagen binnen een minuut tellen).
b. Hartslagmeting met geschikte en gekalibreerde hartslagmeters (verkrijgbaar in winkels voor medische artikelen).
c. Hartslagmeting met andere producten zoals hartslagmeters, smartphones....

FREQUENTIE

De meeste experts adviseren een gezondheidsbewust dieet, dat op uw trainingsdoel moet worden afgestemd en drie tot vijf maal per week een lichamelijke training. Een normale volwassene moet tweemaal per week trainen om zijn huidige conditie te behouden. Om zijn conditie te verbeteren en zijn lichaamsgewicht te veranderen moet hij minimaal driemaal per week trainen. Natuurlijk is de ideale trainingsfrequentie vijf maal per week.

4. PLANNING VAN DE TRAINING

Elke trainingssessie moet uit drie trainingsfasen bestaan: „opwarmfase“, „trainingsfase“ en „afkoelfase“. In de „opwarmfase“ moeten de lichaamstemperatuur en de zuurstoftoevoer langzaam worden verhoogd. Dit kan door middel van gymnastische oefeningen gedurende een periode van vijf tot tien minuten. Daarna zou het moeten daadwerkelijke training “trainingsfase” beginnen. De trainingsbelasting moet worden afgestemd op de trainingshartslag. Om de bloedsomloop na de “trainingsfase” te ondersteunen en om spierpijn of verrekte spieren te voorkomen, moet de trainingsfase door een “cooling down” worden gevolgd. Hierbij moeten vijf tot tien minuten lang stretchoefeningen en/of lichte gymnastiekoefeningen worden gedaan.

Voorbeeld - rekoefeningen voor de opwarm- en afkoelfase

Begin je opwarmfase door minimaal 3 minuten ter plaatse te lopen en doe daarna de volgende gymnastische oefeningen. Overdrijf de oefeningen niet en alleen ga door tot je een lichte ruk voelt. Deze Houd dan de positie vast. We raden aan om de opwarmingsoefeningen aan het einde van de training opnieuw te doen en dat Beëindig de training door je ledematen uit te schudden.

Bereik met je linkerhand achter je hoofd naar rechts en trek met de rechterhand iets naar links elleboog. Na 20sec. Switch arm.

Buig naar voren zo ver mogelijk naar voren en laat je benen bijna gestrekt. Toon het met je vingers in de richting van de teen. 2 x 20sec.

Ga zitten met een been gestrekt op de grond en buig naar voren en proberen om de voet te bereiken met je handen. 2 x 20sec.

Knielen in een breed lunge naar voren en ondersteunen jezelf met je handen op de grond. Druk op de bekken naar beneden. Veranderen na 20 sec been.

MOTIVATIE

De sleutel tot een succesvol programma is een regelmatige training. U kunt het beste een vaste tijd en plaats per trainingsdag vaststellen en u ook geestelijk op de training voorbereiden. Train alleen met een goed humeur en houd uw doel voor ogen. Met een continue training zult u zien dat u per dag vooruitgang boekt, dat u zich verder ontwikkelt en dat u uw persoonlijke trainingsdoel beetje bij beetje nadert.

STUKLIJST - LIJST MET RESERVEONDERDELEN

Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt u zich wenden tot:

Deze produkt alleen bedoeld voor persoonlijke home-fitness-ruimte en niet geschikt voor industrieel of commercieel gebruik. Home fitness gebruik klasse H/C.

EIGENSCHAPPEN

• Motor continu vermogen 1,5HP (1.1kW), motor maximaal vermogen 3HP (2.2kW)
• Snelheidsregelaar voor tussen 1 en 20 km/h (in 0,1km/h stappen)
• 1 snelstartprogramma en 3 doelprogramma's met vooraf ingestelde tijd, afstand of calorieverbruik
• 15 vooraf bepaalde trainingsprogramma's met geprogrammeerde snelheidsregeling
  • Elektrische hellingsverstelling in 15 stappen
• Afstandsbedieningsknoppen voor snelheid en helling
  • Handpulsmeting of optionele Bluetooth-hartslagband
• Trillingsgedempt loopvlak
• Veiligheidsriemstop
• Ruimtebesparend opvouwbaar met zachte uitklapfunctie
• Display met LED-weergave van: tijd, afstand, snelheid, programma, calorieverbruik en hartslag
• Smartphone/tablet houder op de computer
• Computers met Bluetooth-verbinding voor KINOMAP (APP voor iOS en Android)
• Bluetooth-luidspreker voor audioweergave
• Transportwielen voor eenvoudige verplaatsing
  • Groote loopoppervlak: ca. L 130 x B 48 cm

Afbeeldings-nr.	Beschrijving	Afmetingen mm	Aantal stuks	Gemonteerd aan afbeeldingsnr.	ET-nummer
1 Antislipmat links 1 111 36-2545-10-BT
2 Antislipmat rechts 1 118 36-2545-11-BT
3 Weergavepad 1 4 36-2545-12-BT
4 Weergavebefestiging 1 5 36-2545-13-BT
5 Computer 1 15 36-2545-03-BT
6 Displayprintplaat 1 5 36-2545-14-BT
7	Kruiskopschroef	4x10	12	8,22+27	39-10137-SW
8 Tablethouder aan de voorkant		1 15 36-2545-15-BT
9 Bevestiging voor tablethouder		1 8 36-2545-16-BT
10	Elastische band		1	11	36-2545-17-BT
11	Ondersteuning voor tablethouder		1	13	36-2545-18-BT
12	Kruiskopschroef	3x8	8 9 39-10	127
13	Tablethouder - achterkant		1	8	36-2545-19-BT
14	BT-audio-ontvanger		1 5 36-2	230-10-BT
15	Lagere computerkast 1 5 36-2545-20-BT
16	Kantelknoppen op afstand met hartslagsensor		1 36 36-2	2545-21-BT
17	Computerframe		2 15+31		33-2545-06-SW
18	Kruiskopschroef	3x10	12	14,17+19	39-10128
19	Luidspreker		2 5 36-2	230-11-BT
20	Knoppenbord		1 5 36-2	2545-22-BT
21	Onderlegplaatje	4//14	3 7 39-1	0510
22	LED-lichtstrip		1 5 36-2	2545-23-BT
23	LED-lichtpaneel		1 5 36-2	2545-24-BT
24	Onderlegplaatje	6//14	2 32 39-	10013
25	Onderste plankdeksel		1 29 36-	2545-05-BT
26	Kruiskopschroef	4x16	18	25	39-10253-SW
27	Veiligheidsclip-Pad		1 29 36-	2545-25-BT
28	Planken gegomd		1 29 36-	2545-26-BT
29	Plank		1 31 36-	2545-04-BT
30	Veiligheidsclip		1 29 36-	2340-09-BT
31	Handgreepframe		1 40+48		33-2545-04-SW
32	Binnenzeskantschroef	M6x14	2	31	39-10120-VC
33	Handvatbuis		1 31 33-	2545-05-SW
34	Handvatbuis overtrek		1 33 36-	2545-27-BT
35	Afstandsbedieningsknoppen km/u met pulssensor		2	36	36-2545-28-BT
36	Greep		2 31 36-	2545-29-BT
37	Verbindingskabel		1	5+75	36-2545-30-BT
38 Onderlegplaatje gebogen 8//19 4 39 39-9966-SW
39 Binnenzeskantschroef M8x16 6 31,40+48 39-9888
40 Steunbuis rechts 1 31+45 33-2545-07-SW
41 Binnenzeskantschroef M10x25 4 43+45 39-10025-CR
42 Onderlegplaatje 10//20 4 42 39-9989
43 Verloop frame 1 45 33-2545-03-SW
44 Kunststof schijf 4 41 36-2545-31-BT
45 Basisframe		1 40+48	33-2545	-02-SW
46 Kruiskopschroef	M6x16 6 47,51+59 39-10	120-VC
47 Rubberen demper		2 45 36	-2340-27	BT
48 Steunbuis links 1 31+45 33-2545-08-SW
49 Binnenzeskantschroef M8x60 6 40+48 39-10436-SW
50 Rubberen voet		4 45 36	-2545-32	BT
51 Linker steunbuis bekleding		1 45 36	-2545-06	BT
52 Kruiskopschroef	4.2x16 4 50 39-9909-SW
53 Onderlegplaatje 5//10 12 52+113 39-10011
54 Binnenzeskantschroef M8x50 2 45+58 39-9811-CR
55 Binnenzeskantschroef M8x30 1 45+57 39-10041
56 Binnenzeskantschroef M8x45 1 57+98 39-9914
57 Luchtveer		1 45+98	33-2545	-09-SW
58 Transportrol		2 45 36	-2545-33	BT
59 Rechter steunbuis bekleding		1 45 36	-2545-07	BT
60 Kruiskopschroef	4.2x13 18	61 39-10	185
61 Laagste Bekleding		1 45 36	-2545-02	BT
62 Kunststofhouder		4 45+61	36-2545	-34-BT
63 Moer	M8	1 64 39	-10031
64 Binnenzeskantschroef M8x25 2 66+98 39-10455
65 spoellichaam		1 45 36	-2230-25	BT
66 Motor		1 45 33	-2545-10	SI
67 Kabel voor hoofdschakelaar		1 73 36	-2340-51	BT
68 Zekering kabel		1 73 36	-1830-30	BT
69 bescherming tegen overbelasting		1 45 36	-1830-28	BT
70 Hoofdschakelaar		1 45 36	-1352-29	BT
71 Stroomdraad		1 73 36	-9836113	BT
72 Kruiskopschroef	M3x8	2 73 39	-10127
73 Stopcontact		1 45 36	-2545-35	BT
74 Binnenzeskantschroef M10x40 1 43 39-10131-CR
75 Onderste aansluitkabel		1 37+80	36-2545	-36-BT
76 Kruiskopschroef	3x8	26	77 39-10	127
77 Ruisonderdrukkingsfilter		1 61 36	-2545-37	BT
78 Zelfborgene moer	M10	6 41,74	[phone]-CR
79 Kruiskopschroef	M5x20 2 80 39-10190
80 Regelaar		1 61 36	-2545-38	BT
81 Binnenzeskantschroef M8x45 1 92+98 39-10132-CR
82	Kruiskopschroef	M6x25	6	110	39-10029
83	Kruiskopschroef	M6x30	2	110	36-10451-CR
84	Kruiskopschroef	M6x35	6	110	39-10085
85 Helling aanpassing		1 45+98	33-2545	-11-SI
86 Aandrijfs riem		1 66+92	36-2545	-39-BT
87 Moer	M8	4 95 39	-10031
88 Rubberenring		4 95 36	-1820-23	BT
89 Onderlegplaatje 8//16 21 54-56,95,102+108 39-9862
90 Veerring	voor M8	4 95 39	-9864-VC
91 Binnenzeskantschroef M10x65 1 85 39-9982-CR
92 Voorste rol		1 98 33	-2545-12	-SW
93 Kuiphouder		3 61 36	-2545-40	BT
94 Kruiskopschroef	4.2x25 7 36+93 39-9825	338-BT
95 Zeskantschroef	M8x25 4 66 39-10455
96	Kleine demper	28x20xM6	6	110	36-2545-41-BT
97	Grote demper	25x30	6	110	36-2545-42-BT
98 Hoofdframe		1 43 33	-2545-01	-SW
99 Steunrol		2 98 36	-2545-43	BT
100	Zelfborgene moer	M8	6	54-56+102	39-9818-CR
101 Moer	M6 2 83 39-9861
102 Binnenzeskantschroef M8x40 2 98+99 39-10125-VC
103 Rubberen pad 2 104+106 36-1830-19-BT
104 Linker	olievulpijp 1 110 36-2220-18-BT
105 Kruiskopschroef 4x12 32	15+104	36-9206	104-BT
106 Rechter olievulpijp			1 110 36-2220-19-BT
107 Loopplaat ondersteuning			3 98 33-2545-13-SW
108 Binnenzeskantschroef M8x55 2 109		39-10056
109 Achterste rol			1 98 33-2545-14-SW
110	Loopplaat			1 98 36-2545-44-BT
111	Zeijdebar links			1 98 36-2545-45-BT	36-2545-08-BT
112	Eindkap links			1 98 36-2545-45-BT
113	Kruiskopschroef	M5x10	10	17,65,112+115	39-9903-SW
114	Bekleding			1 61 36-2545-01-BT
115	Eindkap rechts			1 98 36-2545-46-BT
116	Loopoppervlak			1 92+109	36-2545-47-BT
117	Schokdemper			2 110	36-2545-48-BT
118	Zeijdebar rechts			1 98	36-2545-09-BT
119	Multisleutel			1	36-9107-28-BT
120	Binnenzeskant-Werktuig	6	1		36-9107-27-BT
121 Montage-en bedieningshandleiding			1		36-2545-49-BT

0 5 10 15 20 25 30 40 50 60 70 80 90 100

OBSAH

ObsahStr.
