BEDIENUNGSANLEITUNG RE 60 RIDGID

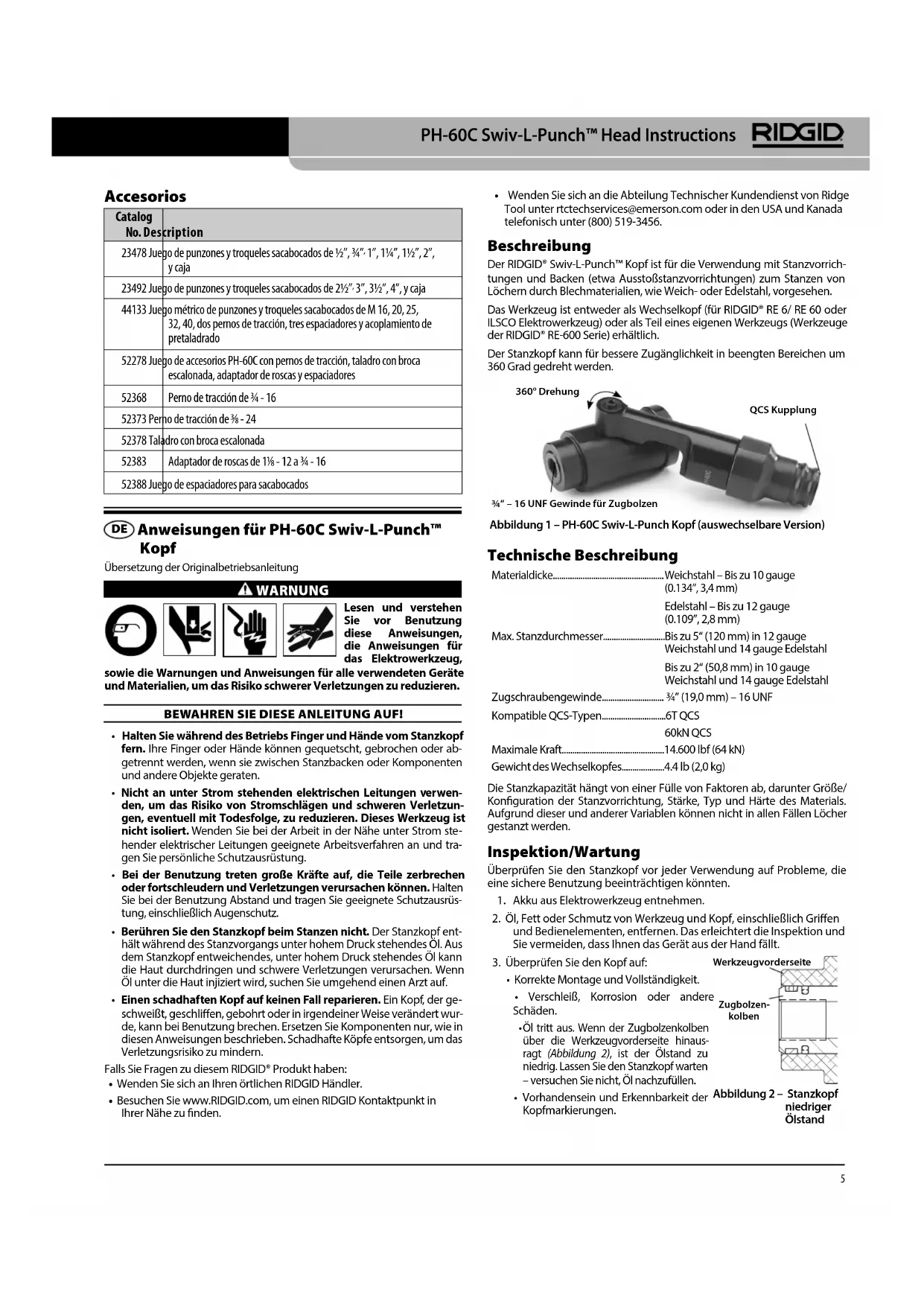

Anweisungen für PH-60C Swiv-L-Punch™ Kopf Übersetzung der Originalbetriebsanleitung WARNUNG Lesen und verstehen Sie vor Benutzung diese Anweisungen, die Anweisungen für das Elektrowerkzeug, sowie die Warnungen und Anweisungen für alle verwendeten Geräte und Materialien, um das Risiko schwerer Verletzungen zu reduzieren. BEWAHREN SIE DIESE ANLEITUNG AUF!

• Halten Sie während des Betriebs Finger und Hände vom Stanzkopf fern. Ihre Finger oder Hände können gequetscht, gebrochen oder ab- getrennt werden, wenn sie zwischen Stanzbacken oder Komponenten und andere Objekte geraten.
• Nicht an unter Strom stehenden elektrischen Leitungen verwen- den, um das Risiko von Stromschlägen und schweren Verletzun-gen, eventuell mit Todesfolge, zu reduzieren. Dieses Werkzeug ist nicht isoliert. Wenden Sie bei der Arbeit in der Nähe unter Strom ste- hender elektrischer Leitungen geeignete Arbeitsverfahren an und tra-gen Sie persönliche Schutzausrüstung. • Bei der Benutzung treten große Kräfte auf, die Teile zerbrechen oder fortschleudern und Verletzungen verursachen können. Halten Sie bei der Benutzung Abstand und tragen Sie geeignete Schutzausrüs-tung, einschließlich Augenschutz.
• Berühren Sie den Stanzkopf beim Stanzen nicht. Der Stanzkopf ent- hält während des Stanzvorgangs unter hohem Druck stehendes Öl. Aus dem Stanzkopf entweichendes, unter hohem Druck stehendes Öl kann die Haut durchdringen und schwere Verletzungen verursachen. Wenn Öl unter die Haut injiziert wird, suchen Sie umgehend einen Arzt auf.
• Einen schadhaften Kopf auf keinen Fall reparieren. Ein Kopf, der ge- schweißt, geschlien, gebohrt oder in irgendeiner Weise verändert wur-de, kann bei Benutzung brechen. Ersetzen Sie Komponenten nur, wie in diesen Anweisungen beschrieben. Schadhafte Köpfe entsorgen, um das Verletzungsrisiko zu mindern. Falls Sie Fragen zu diesem RIDGID® Produkt haben: • Wenden Sie sich an Ihren örtlichen RIDGID Händler. • Besuchen Sie www.RIDGID.com, um einen RIDGID Kontaktpunkt in Ihrer Nähe zu nden. • Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter [e-mail] oder in den USA und Kanada telefonisch unter [phone]. Beschreibung Der RIDGID® Swiv-L-Punch™ Kopf ist für die Verwendung mit Stanzvorrich-tungen und Backen (etwa Ausstoßstanzvorrichtungen) zum Stanzen von Löchern durch Blechmaterialien, wie Weich- oder Edelstahl, vorgesehen.Das Werkzeug ist entweder als Wechselkopf (für RIDGID® RE 6/ RE 60 oder ILSCO Elektrowerkzeug) oder als Teil eines eigenen Werkzeugs (Werkzeuge der RIDGID® RE-600 Serie) erhältlich.Der Stanzkopf kann für bessere Zugänglichkeit in beengten Bereichen um 360 Grad gedreht werden. QCS Kupplung 360° Drehung ¾“ – 16 UNF Gewinde für Zugbolzen Abbildung 1 – PH-60C Swiv-L-Punch Kopf (auswechselbare Version) Technische Beschreibung Materialdicke....................................................Weichstahl – Bis zu 10 gauge (0.134”,3,4 mm)Edelstahl – Bis zu 12 gauge (0.109”,2,8 mm)Max. Stanzdurchmesser.............................Bis zu 5“ (120 mm) in 12 gauge Weichstahl und 14 gauge EdelstahlBis zu 2“ (50,8 mm) in 10 gauge Weichstahl und 14 gauge EdelstahlZugschraubengewinde............................. ¾” (19,0 mm) – 16 UNFKompatible QCS-Typen..............................6T QCS60kN QCSMaximale Kraft................................................14.600 lbf (64 kN)Gewicht des Wechselkopfes....................4.4 lb (2,0 kg)Die Stanzkapazität hängt von einer Fülle von Faktoren ab, darunter Größe/Konguration der Stanzvorrichtung, Stärke, Typ und Härte des Materials. Aufgrund dieser und anderer Variablen können nicht in allen Fällen Löcher gestanzt werden. Inspektion/Wartung Überprüfen Sie den Stanzkopf vor jeder Verwendung auf Probleme, die eine sichere Benutzung beeinträchtigen könnten.

1. Akku aus Elektrowerkzeug entnehmen.

2. Öl, Fett oder Schmutz von Werkzeug und Kopf, einschließlich Grien und Bedienelementen, entfernen. Das erleichtert die Inspektion und Sie vermeiden, dass Ihnen das Gerät aus der Hand fällt. 3. Überprüfen Sie den Kopf auf: • Korrekte Montage und Vollständigkeit. • Verschleiß, Korrosion oder andere Schäden. • Öl tritt aus. Wenn der Zugbolzenkolben über die Werkzeugvorderseite hinaus- ragt (Abbildung 2), ist der Ölstand zu niedrig. Lassen Sie den Stanzkopf warten – versuchen Sie nicht, Öl nachzufüllen.

• Vorhandensein und Erkennbarkeit der Kopfmarkierungen. Werkzeugvorderseite Zugbolzen- kolben Abbildung 2 – Stanzkopf niedriger ÖlstandPH-60C Swiv-L-Punch™ Head Instructions

• Im Handbuch des Elektrogeräts können Sie sich über Inspektion und Wartung der QCS-Kupplung informieren. Wenn Probleme festgestellt wurden, diese zuerst beheben, bevor der Kopf verwendet wird. 4. Überprüfen Sie das Elektrowerkzeug und etwaige sonstige Ausrüs-tung gemäß den jeweilige Anweisungen. Vergewissern Sie sich, dass die Ausstanzteile in funktionsfähigem Zustand sind. 5. Schmieren Sie die Gelenke des Kopfes mit einem leichten Mehr-zweckschmieröl. Wischen Sie überschüssiges Öl ab. Vorbereitung und Betrieb Diese Anweisungen gelten für viele Typen von Ausstoßstanzköpfen und -backen. Befolgen Sie die spezischen Anweisungen bezüglich Vorberei-tung und Betrieb des verwendeten Ausstoßstanzkopfes und der Backen. Legen Sie Größe und Typ des zu stanzenden Materials fest. Vergewis-sern Sie sich, dass nur eine einzige Materialdicke gestanzt wird. Be-stimmen Sie die Lochgröße, die gestanzt werden soll. Wählen Sie den entsprechenden passenden Satz gemäß den Spezikationen aus. 2. Sorgen Sie dafür, dass alle Geräte den Anweisungen des Herstellers entsprechend überprüft und eingerichtet werden. 3. Markieren Sie die Position der Bohrung und bohren Sie bei Bedarf ⁄“ (3 mm) größer als der Zugbolzen vor (z.B. bei einem ¾“ Zugbolzen mit ⁄“ (22 mm) vorbohren.) 4. Akku aus Elektrowerkzeug entnehmen. Schrauben Sie den Zugbol-zen vollständig in die Stanzkopfeinheit. Das Gewinde muss vollstän-dig ausgenutzt werden, um einwandfreie Funktion zu gewährleis-ten, der Bolzen muss jedoch nicht fest angezogen werden. 5. Bringen Sie etwaige benötigte Distanzstücke über dem Zugbolzen an, anschließend die Stanzbacke. Die ausgehöhlte Hälfte der Stanz-backe muss vom Werkzeug weg weisen. 6. Stecken Sie den Zugbolzen durch die Führungsönung im zu stan-zenden Material. 7. Schrauben Sie die passende Stanzvorrichtung die halbe Backe weit auf den Zugbolzen, sodass die Schneidkanten zum Material weisen. Handfest anziehen, bis keine Spalten mehr zwischen Kopf, Distanzstück(en), Stanzbacke, Material und Stanzvorrichtung vor-handen sind. Wenn Spalten zwischen den Teilen vorhanden sind, sitzen die Backen nicht gerade auf dem Material und könnten die Ausrüstung beschädigen oder Verletzungen verursachen. Für Stanzköpfe mit 1⁄“ – 12 Gewinden ist ein Gewindeadapter für die Umrüstung auf ¾“ - 16 UNF Zugbolzen erhältlich. Schrauben Sie den Adapter vollständig in den Stanzkopf, wie in Abbildung 3 gezeigt.Stanz backeStanzDistanzstück(e) (bei Bedarf)Material Optionaler 1⁄ – 12 AdapterAbbildung 3 – Vorbereiten des Stanzkopfs Vergewissern Sie sich, dass die Stanzvorrichtung komplett auf den Zugbolzen geschraubt ist. Arbeiten Sie mit dem Gerät nicht, wenn die Stanzvorrichtung nur teilweise auf den Zugbolzen geschraubt ist, dadurch könnte der Stehbolzen beschädigt werden. Wenn die Stanzvorrichtung nicht komplett auf den Zugbolzen geschraubt ist, muss eventuell ein Distanzstück entfernt werden.

8. Wechseln von Köpfen mit QCS-Kupplung – Siehe Handbuch des Elek-

trowerkzeugs. 9. Setzen Sie den Akku mit trockenen Händen ein. 10. Die Hände vom Kopf und anderen beweglichen Teilen fernhalten und das Elektrowerkzeug entsprechend der Bedienungsanleitung bedienen. Sobald das Loch gestanzt ist, lassen Sie den Betriebsschalter los. HINWEIS Halten Sie den Betriebsschalter nicht fest, bis das Werkzeug au- tomatisch zurückgezogen wird. Dadurch könnte die Stanzvorrichtung in der Stanzbacke gestaucht werden, sodass beide Teile beschädigt werden könnten. Drücken Sie die Druckabbautaste des Elektrowerkzeugs, um den Kolben einzuziehen.

11. Schalten Sie das Elektrowerkzeug aus und entfernen Sie die Stanz-

vorrichtung aus der Bohrung. Vorsicht bei scharfen Kanten. Zubehör Best.-Nr. Beschreibung 23478 Ausstoßstanzbackensatz mit ½”, ¾” 1”, 1¼”, 1½”, 2” und Koer 23492 Ausstoßstanzbackensatz mit 2½” 3”, 3½”, 4” und Koer 44133 Ausstoßstanzbackensatz mit M 16, 20, 25, 32, 40, 2 Zugschrauben, 3 Distanzstücken und Bohrer 52278 PH-60C Zubehörset mit Zugbolzen, Stufenbohrer, Gewindeadapter und Distanzstücken

1⁄ - 12 bis ¾ - 16 Gewindeadapter 52388 Ausstoß-Distanzstückset
