Produkttyp	Akku-Pressmaschine
Marke	Ridgid
Modell	RP 241
Kategorie	Elektrowerkzeug
Abmessungen (L x B x H)	340 mm × 86 mm × 112 mm
Gewicht (ohne Akku und Kopf)	2,14 kg
Stromversorgung	Wiederaufladbarer Li-Ion-Akku 12 V (Serie RIDGID RB-1200)
Nennspannung	10,8 V
Stromstärke	24,1 A
Motorleistung	260 W
Presskraft	24 kN (5.400 lb)
Zykluszeit	Ca. 5 Sekunden (3 Pressungen/min)
Kopfdrehung	180°
Bluetooth-Reichweite	10 m (33 ft)
Betriebstemperatur	-10 bis 50 °C
Schutzart	IP32
Hauptfunktionen	Dichtes Pressen von Sanitär- und Heizungsfittings, Bluetooth-Konnektivität, LED-Beleuchtung, automatische Abschaltung nach 10 Minuten Inaktivität, Statusanzeigen (Ladezustand, Temperatur, Wartungszyklen)
Wartung und Reinigung	Tägliche Reinigung mit einem trockenen Tuch; Schmierung der Halteachse bei Bedarf; obligatorische Wartung alle 32.000 Zyklen bei einer autorisierten RIDGID-Werkstatt
Sicherheit	Schutz vor Fingerquetschungen, elektrischem Schlag, extremen Temperaturen, entladener Batterie; automatische Abschaltung bei Störung; Sicherheitsvorkehrungen (Schutzbrille, geeignete Kleidung)
Ersatzteile und Reparaturfähigkeit	Akku RB-1225 (12 V / 2,5 Ah), Ladegeräte RBC-121, Pressköpfe der Serie Compact, Transportkoffer. Reparatur ausschließlich durch ein autorisiertes RIDGID Service-Center mit Originalteilen.
Allgemeine Informationen	Lebenslange Garantie (Full Lifetime Warranty); CE- und FCC-Konformität; Recycling gemäß WEEE-Richtlinie 2012/19/EU

Häufig gestellte Fragen - RP 241 RIDGID

Wie hoch ist die Presskraft des RP 241?

Der RP 241 erzeugt eine Kraft von 24 kN (5.400 Pfund), die eine dichte und dauerhafte Pressung gewährleistet.

Welche Arten von Fittings können mit diesem Werkzeug gepresst werden?

Es ermöglicht das Pressen von Sanitär- und Heizungsfittings mit den entsprechenden RIDGID Pressköpfen der Serie Compact (Scherbacken oder Aktuatoren mit Ringen).

Wie wechselt man den Presskopf?

Entfernen Sie zuerst den Akku. Öffnen Sie den Haltebolzen vollständig, entfernen Sie den vorhandenen Kopf, setzen Sie den neuen Kopf ein und schließen Sie den Bolzen dann vollständig bis zur Verriegelung.

Was bedeutet die blinkende gelbe Leuchte?

Die blinkende gelbe Leuchte zeigt an, dass noch etwa 2.000 Zyklen bis zur obligatorischen Wartung (32.000 Zyklen) verbleiben. Das Werkzeug bleibt verwendbar, verriegelt jedoch nach 32.000 Zyklen.

Wie verbinde ich den RP 241 über Bluetooth?

Schalten Sie das Werkzeug ein, öffnen Sie die RIDGID-App auf Ihrem Smartphone oder Tablet (iOS/Android), und wählen Sie die Pressmaschine in den Bluetooth-Einstellungen Ihres Geräts aus. Die blaue Leuchte leuchtet dauerhaft, sobald die Verbindung hergestellt ist.

Wie lange hält der Akku und wie wird er geladen?

Verwenden Sie einen Akku RB-1225 (12 V / 2,5 Ah) mit einem Ladegerät RBC-121. Die Ladezeit hängt vom Ladegerät ab; das Werkzeug schaltet sich nach 10 Minuten Inaktivität automatisch aus, um den Akku zu schonen.

Wie löse ich den Kopf bei unterbrochener Pressung?

Drücken Sie den Entriegelungsknopf (am Griff), um den Druck zu lösen und den Kopf zu entfernen. Achtung: Die Pressung wird nicht vollständig sein und muss wiederholt werden.

Wie oft muss die Pressmaschine gewartet werden?

Die Wartung ist alle 32.000 Zyklen obligatorisch. Die gelbe Leuchte blinkt bei 30.000 Zyklen als Vorwarnung, dann verriegelt das Werkzeug bei 32.000 Zyklen bis zur Wartung.

Kann der RP 241 bei Kälte verwendet werden?

Ja, im Temperaturbereich von -10 °C bis 50 °C. Darunter oder darüber funktioniert das Werkzeug nicht (rote Leuchte). Bewahren Sie Werkzeug und Akkus vor Gebrauch an einem klimatisierten Ort auf.

Wo finde ich Ersatzteile und Zubehör?

Die Teile und Zubehör (Akkus, Ladegeräte, Pressköpfe, Transportkoffer) sind bei autorisierten RIDGID-Händlern oder auf der Website www.RIDGID.com erhältlich.

BEDIENUNGSANLEITUNG RP 241 RIDGID

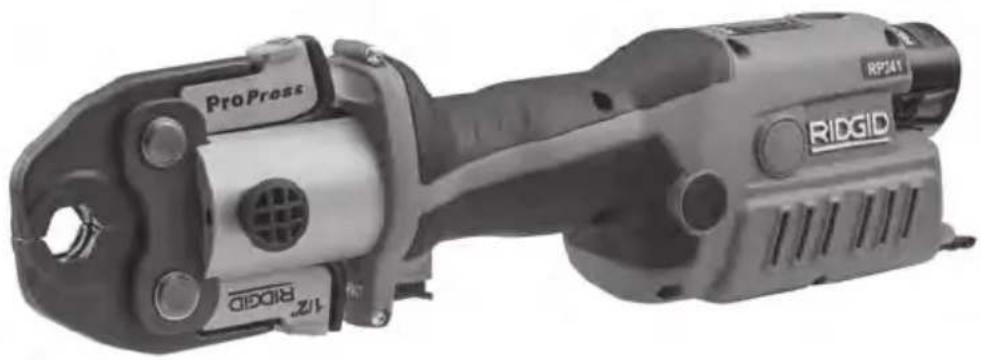

RP 240/RP 241 Presswerkzeuge

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Werkzeugs sorgfältig durch. Die Unkenntnis und Nichtbeachtung des Inhalts dieser Bedienungsanleitung kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

RP 240/RP 241 Presswerkzeuge

Notieren Sie unten die Seriennummer und bewahren Sie diese auf. Sie finden die Produkt-Seriennummer auf dem Typenschild.

Serien-Nr.

Inhaltsverzeichnis

Sicherheitssymbole 49

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 49

Arbeitsplatzsicherhei 49

Elektrische Sicherheit 49

Sicherheit von Personen 50

Verwendung und Behandlung des Elektrowerkzeugs....50

Verwendung und Behandlung des Akkuwerkzeugs....51

Service....51

Spezielle Sicherheitshinweise....51

Sicherheit Presswerkzeug 52

RIDGID Kontaktinformationen....52

Beschreibung 52

Technische Daten 54

Standardausstattung 55

Inspektion vor der Benutzung 55

Vorbereitung und Betrieb 56

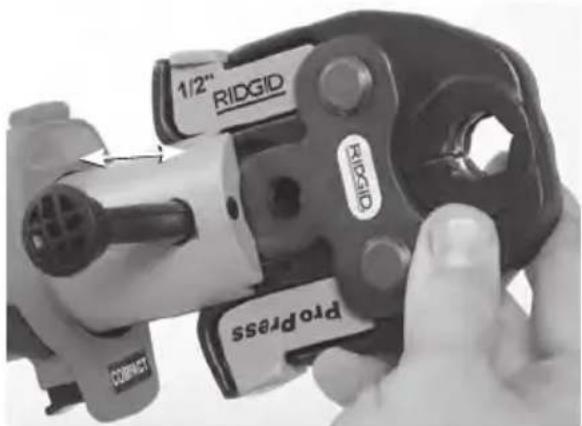

Entfernen/Anbringen des Zubehörs 56

Vorbereiten der Verbindung....56

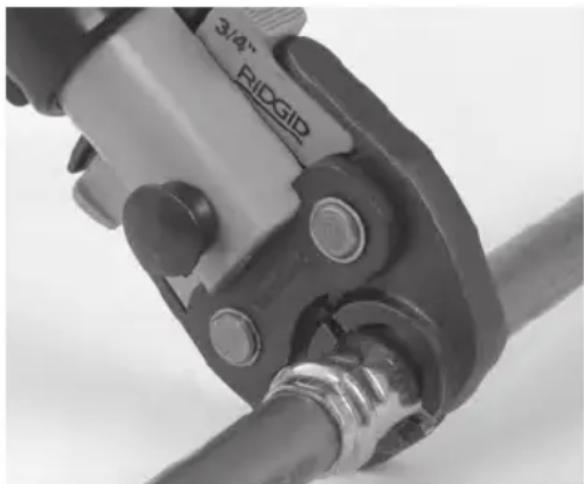

Pressen eines Fittings mit typischen Pressbacken 57

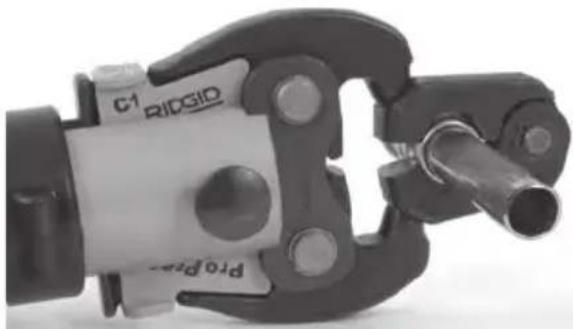

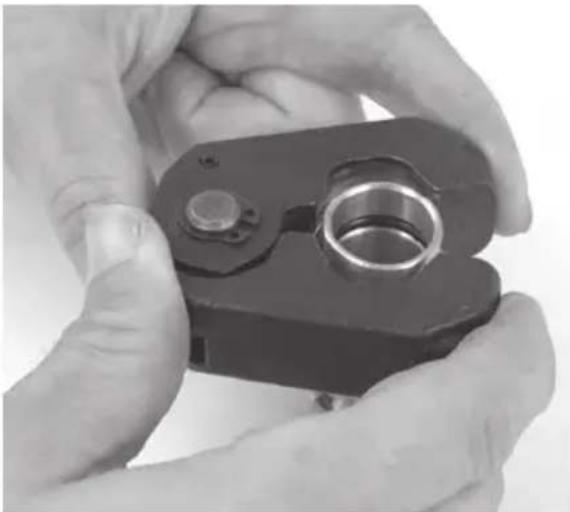

Pressen eines Fittings mit typischer Ringbacke und Pressringsatz 57

Überprüfen der Pressverbindung 58

Bluetooth-Funktionen (drahtlose Datenübertragung) 58

Betrieb bei kalter Witterung....59

Aufbewahrung 59

Wartung 59

Reinigung und Schmierung....59

Erforderliche Wartung durch unabhängige RIDGID Vertragswerkstatt....59

Fehlerbehebung 60

Wartung und Reparatur 60

Optionale Ausstattung 60

Entsorgung 61

Elektromagnetische Verträglichkeit (EMV) 61

FCC/ISED Erklärung....61

EG Konformitätserklärung....Innerhalb der hinteren Abdeckung

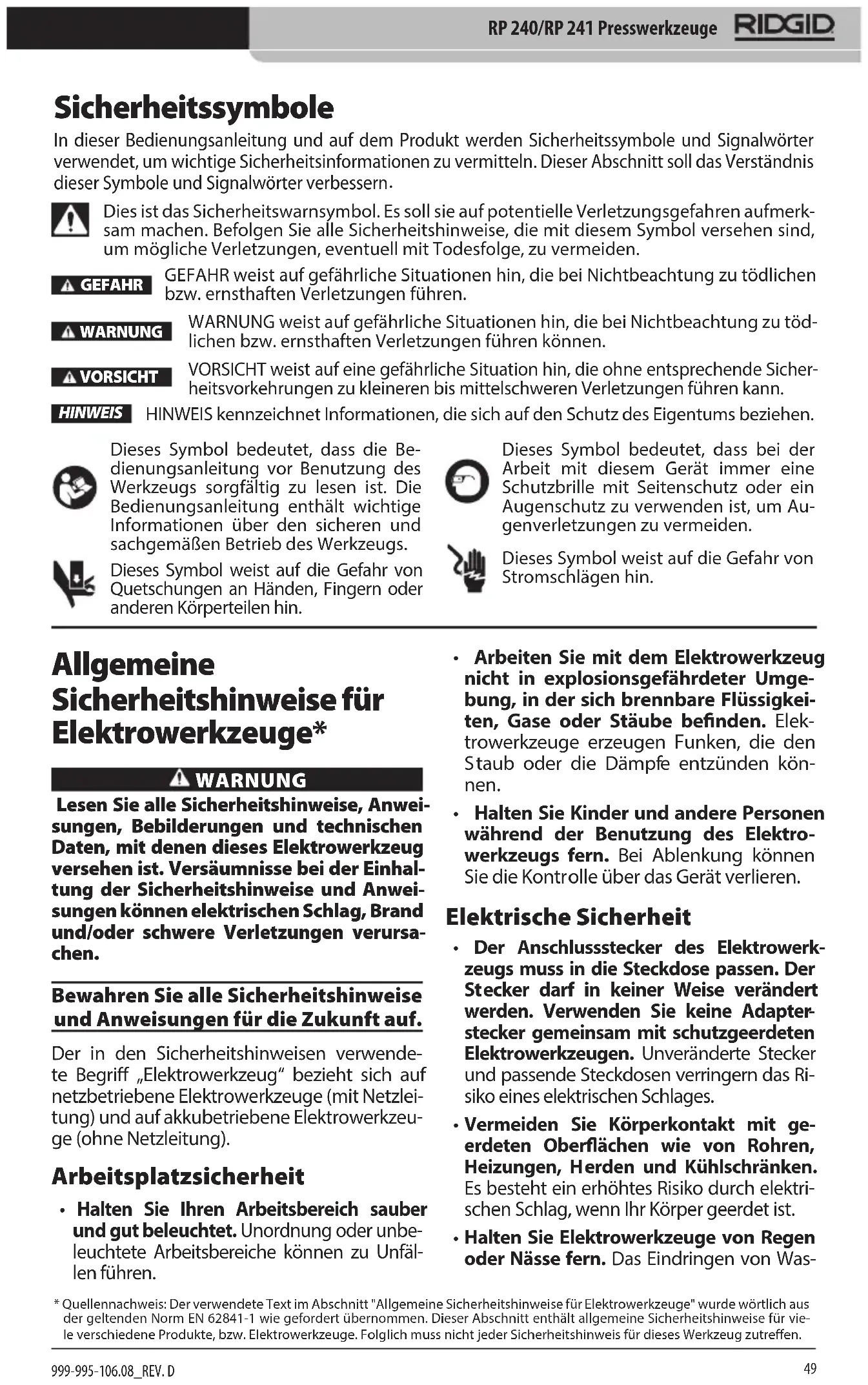

Sicherheitssymbole

In dieser Bedienungsanleitung und auf dem Produkt werden Sicherheitssymbole und Signalwörter verwendet, um wichtige Sicherheitsinformationen zu vermitteln. Dieser Abschnitt soll das Verständnis dieser Symbole und Signalwörter verbessern.

Dies ist das Sicherheitswarnsymbol. Es soll sie auf potentielle Verletzungsgefahren aufmerksam machen. Befolgen Sie alle Sicherheitshinweise, die mit diesem Symbol versehen sind, um mögliche Verletzungen, eventuell mit Todesfolge, zu vermeiden.

GEFAHR

GEFAHR weist auf gefährliche Situationen hin, die bei Nichtbeachtung zu tödlichen bzw. ernsthaften Verletzungen führen.

WARNING

WARNUNG weist auf gefährliche Situationen hin, die bei Nichtbeachtung zu tödlichen bzw. ernsthaften Verletzungen führen können.

VORSICHT

VORSICHT weist auf eine gefährliche Situation hin, die ohne entsprechende Sicherheitsvorkehrungen zu kleineren bis mittelschweren Verletzungen führen kann.

HINWEIS

HINWEIS kennzeichnet Informationen, die sich auf den Schutz des Eigentums beziehen.

Dieses Symbol bedeutet, dass die Bedienungsanleitung vor Benutzung des Werkzeugs sorgfältig zu lesen ist. Die Bedienungsanleitung enthält wichtige Informationen über den sicheren und sachgemäßen Betrieb des Werkzeugs.

Dieses Symbol weist auf die Gefahr von Quetschungen an Händen, Fingern oder anderen Körperteilen hin.

Dieses Symbol bedeutet, dass bei der Arbeit mit diesem Gerät immer eine Schutzbrille mit Seitenschutz oder ein Augenschutz zu verwenden ist, um Augenverletzungen zu vermeiden.

Dieses Symbol weist auf die Gefahr von Stromschlägen hin.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge\*

WARNING

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

- Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

• Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegen den Geräteteilen. Beschädigte oder verwickelte Anschlussleitung erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Aussenbereich geeignet sind. Die Anwendung eines für den Aussenbereich geeigneten Verlängerungsleitungen verringert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektr owerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschliessen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschliessen, kann dies zu Unfällen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschliessen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
• Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Ersatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmassnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
• Bewahren Sie unbenutzte Elektrowerkzeuge ausserhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge

sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
• Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkzeugs

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
• Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die

Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion und Verletzungsgefahr führen.
• Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265 °F) können eine Explosion hervorrufen.
• Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals ausserhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder laden ausserhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
• Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Spezielle Sicherheitshinweise

WARNING

Dieser Abschnitt enthält wichtige Sicherheitshinweise, die speziell für diese Werkzeuge gelten.

Lesen Sie vor dem Gebrauch der Presswerkzeuge diese Sicherheitshinweise sorgfältig durch, um die Gefahr eines Stromschlags oder anderer ernsthafter Verletzungen zu vermeiden.

ALLE WARNUNGEN UND ANWEISUNGEN ZUR SPÄTEREN EINSICHT AUFBEWAHREN!

Ein Fach im Werkzeugkoffer dient zur Aufbewahrung der Anleitung beim Werkzeug, damit der Benutzer sie griffbereit hat.

Sicherheit Presswerkzeug

• Halten Sie Finger und Hände während des Pressvorgangs von den Pressaufsätzen fern. Ihre Finger oder Hände können gequetscht, gebrochen oder amputiert werden, wenn sie zwischen die Pressaufsätze oder zwischen diese Komponenten und andere Objekt e geraten.
• Versuchen Sie auf keinen Fall, beschädigte Pressaufsätze (Backen, Pressring, Ringback e usw.) zu reparieren. Entsorgen Sie den kompletten beschädigten Pressaufsatz. Ein Pressaufsatz der geschweißt, geschliffen, gebohrt oder in irgendeiner Weise modifiziert wurde, kann während des Pressvorgangs zerbrechen und schwere Verletzungen verursachen. Wenn nicht der komplette Pressaufsatz ersetzt wird, kann es zu Ausfall von Komponenten und zu schweren Verletzungen kommen.
• Bei der Benutzung des Produkts entstehen große Kräfte, durch die Teile zerbrochen oder fortgeschleudert werden könnten, sodass es zu Verletzungen kommen kann. Halten Sie bei der Benutzung Abstand und tragen Sie geeignete Schutzausrüstung, einschließlich Augenschutz.
• Verwenden Sie RIDGID Presswerkzeuge nur mit geeigneten RIDGID Pressaufsätzen (Backen, Pressring, Ringbacke usw.). Bei anderweitiger Verwendung oder Modifizierung der Presswerkzeuge für andere Anwendungen können das Presswerkzeug und Pressaufsätze beschädigt werden und/oder es kann zu Verletzungen kommen.
• Verwenden Sie geeignete Kombinationen von Werkzeug, Pressaufsatz und Fittingen. Ungeeignete Kombinationen können zu einer unvollständigen Verbindung führen, wodurch sich die Gefahr von Lecks, Schäden an der Ausrüstung und Verletzungen erhöht.
• Vor Benutzung des RIDGID® Presswerkzeugs machen Sie sich vertraut mit:

– Dieser Betriebsanleitung,
– Den Anweisungen für die Presseinsätze,
– Dem Handbuch für Akku/Ladegerät,

- Den Installationsanweisungen des ting-Herstellers,

- Den Anweisungen für andere mit diesem Werkzeug verwendeten Ausrüstungen,

Die Nichtbefolgung der Anweisungen und Warnungen kann zu Sachschäden und/oder schweren Verletzungen führen.

RIDGID Kontaktinformationen

Wenn Sie Fragen zu diesem RIDGID® Produkt haben:

• Wenden Sie sich an Ihren örtlichen RIDGID Händler.
• Besuchen Sie RIDGID.com, um einen RIDGID Kontaktpunkt in Ihrer Nähe zu finden.
• Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter [e-mail], oder in den USA und Kanada telefonisch unter [phone].

Beschreibung

Die RIDGID® RP 240 und RP 241 Presswerkzeuge dienen, bei Verwendung mit geeigneten Pressaufsätzen, zum mechanischen Pressen von Fittings auf Leitungen, um eine wasserdichte permanente Verbindung zu schaffen, etwa bei Installation und Heizungsbau. Pressaufsätze sind auch für andere Zwecke erhältlich.

Wenn die Starttaste am Presswerkzeug gedrückt wird, treibt einen Elektromotor eine Hydraulikpumpe an, die Flüssigkeit in den Zylinder des Werkzeugs leitet, den Kolben nach vorne drückt und Kraft auf das Pressaufsatz ausübt, sodass das Fitting gepresst wird. Der Pressvorgang dauert etwa 5 Sekunden. Sobald beim Vorgang ein Fitting verformt wird, wird der Vorgang automatisch bis zum Abschluss fortgesetzt, auch wenn die Starttaste losgelassen wird.

Die Werkzeugstatusleuchten zeigen falsche Temperatur, schwache Batterie oder fällige Wartung an. Eine Arbeitsbeleuchtung wird eingeschaltet, sobald die Starttaste betätigt wird, um den Arbeitsbereich zu beleuchten. Der Kopf lässt sich drehen, um den Zugang in beengten Bereichen zu verbessern.

Die Werkzeuge werden mit einer Textilschlaufe geliefert, die mit geeignetem Zubehör wie Schultergurt oder Befestigungsschnüren verwendet werden kann.

tDie Presswerkzeuge sind mit der drahtlosen Bluetooth® Technologie ausgestattet, die die Verbindung mit Smartphones und Tablets erlaubt. Einzelheiten siehe Abschnitt „Bluetooth-Funktionen (drahtlose Datenübertragung)“.

1 2 3 4 5 6 7 RIDGID 12 11 10 8 9 Pro Press

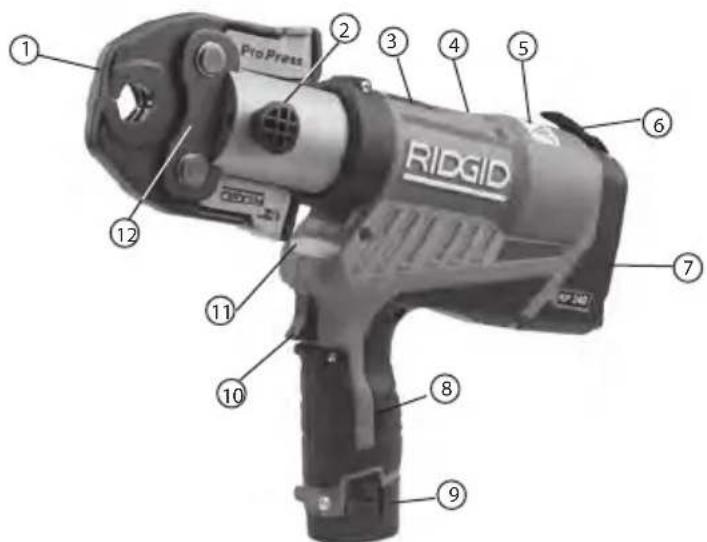

Abbildung 1 – RIDGID RP 240 Presswerkzeug und Backen der Compact-Serie

R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1241 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1239 R1008 R1008 R1008 R1008 R1008 R1008 R1008 R1008 R1008 R1008 R1008 R1008 R1008 R1008 R1008 R7 5 6 7 8 9 ① ② ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑩ ⑫

#	Beschreibung
1	Pressbacke
2	Haltebolzen
3	Statusleuchten
4	Ein-/Aus-Taste (ON/OFF)
5	Warnschild(RP 241 Unterseite)
6	Textilschlaufe
7	Rückstelltaste(RP 240 andere Seite)
8	Handgriff
9	Akku
10	Start-Taste
11	LED-Arbeitsbeleuchtung
12	Backenseitenplatte

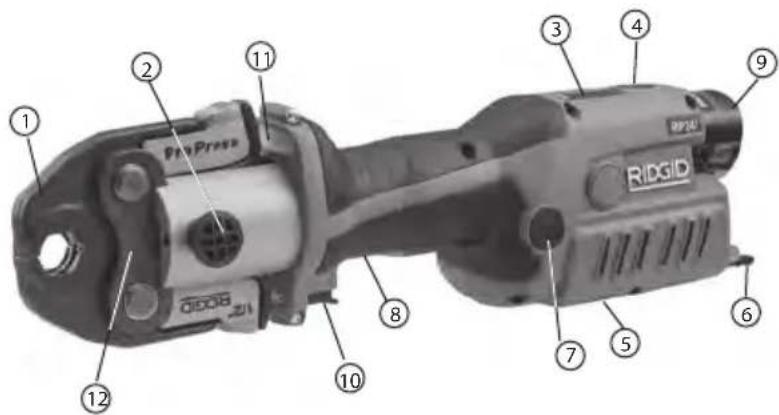

Abbildung 2 – RIDGID RP 241 Presswerkzeug und Backen der Compact-Serie

RIDGID Ridge Tool Company Elyria, Ohio / USA Model RP 241 Press Tool Serial No. XXYY MMXXX 3x Ø 2 min. 10.8 V dA / 24.1 A 260 W / F = 24 kN RP241 RIDGID COMPACT

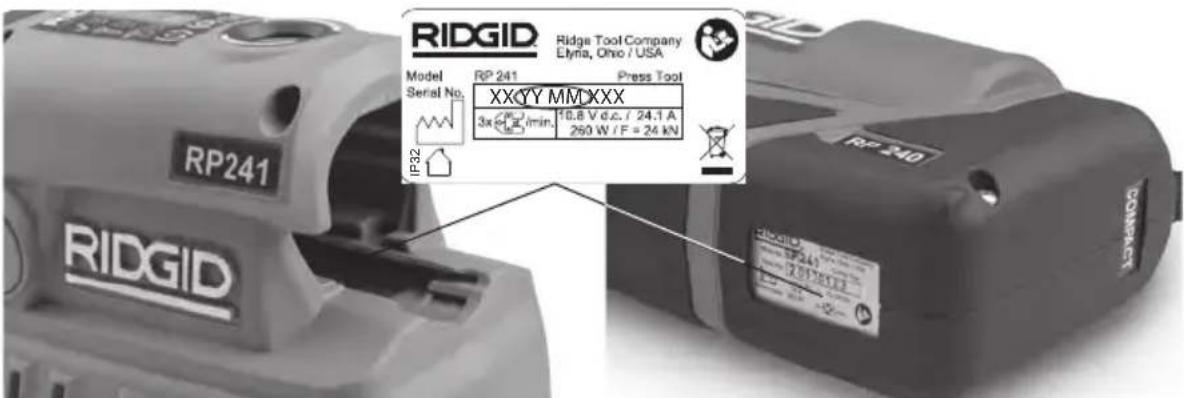

Abbildung 3 – Seriennummer - Die eingekreisten Ziffern geben Jahr und Monat der Herstellung an. (YY = Jahr, MM = Monat).

Die Wortmarke Bluetooth® und die entsprechenden Logos sind eingetragene Markenzeichen der Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch Emerson Electric Co. erfolgt unter Lizenz. Andere Markenzeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

Kontrolle	Kennzeichnung Beschreibung
Ein-/Aus-Taste (ON/OFF)		Hauptschalter des Werkzeugs (I = ein (ON), 0 = aus (OFF)).Ein (ON): Taste drücken, bis Lampe aufleuchtet, siehe Abbildung 5 – WerkzeugstatusleuchtenAus (OFF): Taste drücken, bis Lampe erlischtDas Werkzeug wird automatisch abgeschaltet, wenn es (10) Minuten lang nicht benutzt wird.
Start-Taste —		Drücken, um Presszyklus einzuleiten, loslassen, wenn Werkzeug verriegelt ist. DurchLoslassen des Schalters wird das Werkzeug nicht gestoppt, sobald es verriegelt ist.Auf diese Weise wird eine einheitliche, wiederholbare Pressverbindung gewährleistet.
Rückstelltaste		Erlaubt die Freigabe des Werkzeugs ohne Fertigstellung der Pressung. Wenn dieseFunktion verwendet wird ist die Pressverbindung nicht vollständig und musswiederholt werden
Haltebolzen —		Zur Befestigung des Zubehörs am Werkzeug. Muss vollständig eingeführt sein,damit das Werkzeug funktioniert.

Abbildung 4 – Bedienelemente

Symbol	Stetiges Leuchten	Blinkende Leuchte	Beschreibung
	Grün		Pressvorgang abgeschlossen. LED leuchtet für 10 s oder bis der Betriebsschalter erneut gedrückt wird.
	Blau		Bluetooth-Verbindung hergestellt.Siehe Abschnitt Bluetooth-Funktionen.
		Gelb	Zeigt an, dass eine Wartung demnächst erforderlich ist.Beginnt 2.000 Zyklen vor Serviceintervall (30.000 Zyklen).Werkzeug ist verwendbar, wird aber nach dem War-tungsintervall blockiert (32,000).
	Gelb		Werkzeug ist blockiert. Werkzeug hat Serviceintervall erreicht (32.000 Zyklen) und muss gewartet werden.Fehlerbehebung: Akku entfernen und wieder einsetzen.Wenn LED immer noch leuchtet, Werkzeug warten lassen.
		Rot	Haltebolzen wurde nicht vollständig eingeführt.
	Rot		Werkzeug und/oder Akku außerhalb des Spezifikations-temperaturbereichs. Bringen Sie Werkzeug und Akku auf korrekte Betriebstemperatur.
	Grün Maschine EIN, betriebsbereit.
		Rot	Zu geringe Akkuladung. Werkzeug funktioniert nicht.Akku aufladen/voll aufgeladenen Akku einsetzen

Abbildung 5 – Statusleuchten

Technische Daten

RP 240 Pistolen-Presswerkzeug RP 241 Inline-Presswerkzeug

Anbaugeräte......RIDGID®Compact-Serie	RIDGID®Compact-Serie
Motor:
Spannung......10,8 V d.c.
Stromstärke......24,1 A
Leistung......260 W
Kolbenkraft......5,400 lbs. (24 kN)	5,400 lbs. (24 kN)
Kopfdrehung......180°	180°

Arbeitszyklus....3 Pressvorgänge /Min. 3 Pressvorgänge /Min.

Akku......Aufladbarer 12 V Li-Ion-Akku (RIDGID RB-1200 Serie)

Bluetooth-Reichweite......33 ft. (10 m)

Schutzart IP32

Zulässige Luftfeuchtigkeit......80% maximal

Betriebstemperatur......15°F bis 122°F (-10°C bis 50°C)

Gewicht....4.87 lbs. (2,21 kg) 4.72 lbs. (2,14 kg)

(Ohne Akku/Anbaugerät)

Maße 10.6" x 2.9" x 8.7" 13.4" x 3.4" x 4.4"

270 mm x 74 mm x 221 mm 340 mm x 86 mm x 112 mm

Standardausstattung

Einzelheiten über die Ausrüstung, die mit bestimmten Werkzeugen geliefert wird, finden Sie im RIDGID Katalog.

HINWEIS Die Auswahl der geeigneten Materialien und Verbindungsmethoden ist Sache des Anlagenplaners und/oder Installateurs. Bevor eine Installation in Angriff genommen wird, sollte eine sorgfältige Bewertung der spezifischen Betriebsumgebung, einschließlich chemischer Umgebung und Betriebstemperatur erfolgen. Wenn Sie sich für Informationen zu Auswahl an den Hersteller des Press-Fitting-Systems.

Inspektion vor der Benutzung

WARNING

Kontrollieren Sie Ihr Presswerkzeug täglich vor dem Gebrauch und beheben Sie eventuelle Störungen, um die Verletzungsgefahr durch elektrische Schläge, Quetschung, Ausfall des Zubehörs und andere Ursachen, sowie Schäden am Gerät zu verringern.

1. Entfernen Sie die Batterie aus dem Werkzeug.

2. Entfernen Sie Öl, Fett oder Schmutz vom Werkzeug, insbesondere von Handgriffen und Bedienelementen. Dies erleichtert die Inspektion und hilft, zu vermeiden, dass Werkzeug oder Bedienelemente Ihnen aus den Händen rutschen.

3. Überprüfen Sie das Presswerkzeug auf:

•KorrekteMontage, Wartungund Vollständigkeit.
•Gebrochene,verschlissene,fehlende, falsch ausgerichtete oder klemmende Teile. Vergewissern Sie sich, dass die Tex tilschlaufe in einwandfreiem Zustand ist.

- Gleichmäßige Bewegung des Haltebolzens zwischen vollständig geöffneter und vollständig geschlossener Position. Der Haltebolzen sollte in jeder Position einrasten. Vergewissern Sie sich, dass die Starttaste frei beweglich ist und nicht klemmt oder hängt.

- Vorhandensein und Lesbarkeit der Warnaufkleber. Siehe Abbildung 6.

- Umstände, die einen sicheren und normalen Betrieb verhindern könnten.

Benutzen Sie das Presswerkzeug erst, nachdem etwaige Probleme behoben sind.

1. Inspizieren und warten Sie Pressaufsätze entsprechend den Anweisungen. Entfernen Sie den Presseinsatz vom Werkzeug. Verge wisern Sie sich, dass die Presseinsätze in einwandfreiem Zustand und hinsichtlich ihrer Benutzung eindeutig gekennzeichnet sind.
2. Kontrollieren und warten Sie alle anderen verwendeten Ausrüstungsteile gemäß der jeweiligen Anleitung, um sicherzustellen, dass sie in funktionsfähigen Zustand sind.

Vorbereitung und Betrieb

WARNING

Halten Sie Finger und Hände während des Pressvorgangs von den Pressvorrichtungen fern. Ihre Finger oder Hände können gequetscht, gebrochen oder amputiert werden, wenn sie zwischen die Presseinsätze oder zwischen diese Komponenten und andere Objekte geraten.

Bei der Benutzung des Produkts entstehen große Kräfte, durch die Teile zerbrochen oder fortgeschleudert werden könnten, sodass es zu Verletzungen kommen kann. Halten Sie bei der Benutzung Abstand und tragen Sie geeignete Schutzausrüstung, einschließlich Augenschutz.

Verwenden Sie geeignete Kombinationen von Werkzeug, Pressaufsatz und Fitting. Ungeeignete Kombinationen können zu einer unvollständigen Verbindung führen, wodurch sich die Gefahr von Lecks, Schäden an der Ausrüstung und Verletzungen erhöht.

Befolgen Sie die Vorbereitungs- und Betriebsanweisungen, um das Risiko der Verletzung durch Quetschung und andere Ursachen zu mindern und Schäden am Werkzeug zu vermeiden.

1. Achten Sie auf einen geeigneten Arbeitsbereich (siehe allgemeine Sicherheitsregeln). Arbeiten Sie an einem übersichtlichen, ebenen, stabilen, trockenen Ort. Benutzen Sie das Werkzeug nicht, während Sie im Wasser stehen.
2. Inspizieren Sie die anstehende Arbeit und ermitteln Sie das korrekte RIDGID Werkzeug und Zubehör für die Anwendung entsprechend den Spezifikationen. Die Verwendung der falschen Ausrüstung für eine Anwendung kann Verletzungen verursachen, das Werkzeug beschädigen und zu unvollständigen Verbindungen führen.
3. Vergewissern Sie sich, dass die gesamte Ausrüstung überprüft und den Anweisungen entsprechend vorbereitet wurde.

Entfernen/Anbringen des Zubehörs

1. Entfernen Sie die Batterie aus dem Werkzeug.
2. Öffnen Sie den Haltebolzen vollständig. Entfernen Sie das entsprechende Zubehör/setzen Sie das entsprechende Zubehör ein (Abbildung 6).
3. Schließen Sie den Haltebolzen vollständig. Der Haltebolzen muss vollständig geschlossen sein, um eine Beschädigung des Werkzeugs während der Benutzung zu verhindern.

1/2" RIDGID RIGID PRO PRESS CONNECT

Abbildung 6 – Haltebolzen

Vorbereiten der Verbindung

HINWEIS Diese Anleitung beschreibt die allgemeine Praxis für verschiedene Typen von Presswerkzeugzubehör. Befolgen Sie grundsätzlich die spezifischen Anweisungen für das verwendete Presswerkzeugzubehör und die Installationsanweisungen des Fitting-Herstellers, um das Risiko unzureichender Pressverbindungen und umfangreicher Sachschäden zu vermeiden.

1. Bereiten Sie die Verbindung entsprechend den Anweisungen des Fitting-Herstellers vor.
2. Setzen Sie mit trockenen Händen einen vollständig geladenen Akku in das Werkzeug ein. Drücken Sie einmal die Ein-/Aus-Taste (ON/OFF), um das Werkzeug einzuschalten. Die grüne Lampe an der Ein-/Aus-Taste (ON/OFF) sollte aufleuchten, um anzuzeigen, dass das Werkzeug betriebsbereit ist. Andere Leuchten siehe Abbildung 5 – Statusleuchten.

HINWEIS: Das Werkzeug wird automatisch abgeschaltet, wenn es (10) Minuten lang nicht benutzt wird.

Pressen eines Fittings mit typischen Pressbacken

1. Drücken Sie auf die Backenarme, um die Backen zu öffnen.
2. Legen Sie die geöffneten Backen um den Fitting (Abbildung 7). Richten Sie das Backenpressprofil korrekt an der Kontur des Fittings aus, wie in den Installationsanweisungen des Fitting-Herstellers angegeben. Geben Sie die Backenarme frei, um die Backen am Fitting zu schließen. Lassen Sie den Backensatz nicht am Fitting hängen. Das Werkzeug könnte unerwartet herunterfallen und schwere Verletzungen, eventuell mit Todesfolge verursachen.

Abbildung 8 – Backe rechtwinklig zu Fitting

1. Vergewissern Sie sich, dass die Back korrekt platziert ist und rechtwinklig am Fitting sitzt. Halten Sie Finger und Hände von den Backenfern, um Quetschverletzungen in den Backen oder zwischen Backen und anderen Objekten zu vermeiden.

Drücken Sie die Starttaste (Abbildung 1/2).

Sobald der Werkzeugzyklus beginnt und die Rollen Kontakt mit den Backenarmen haben, verriegelt sich das Werkzeug und vollendet den Zyklus automatisch. Durch Loslassen der Starttaste wird das Werkzeug nicht gestoppt, sobald es verriegelt ist. Auf diese Weise wird eine einheitliche, wiederholbare Pressverbindung gewährleistet.

Wenn das Werkzeug entfernt werden muss, bevor eine Verbindung fertiggestellt ist, drücken Sie die Rückstelltaste (Abbildung 1/2). Wenn die Rückstelltaste gedrückt wird, ist der Pressvorgang NICHT abgeschlossen und die Verbindung muss erneut gepresst werden, um die Fertigstellung zu gewährleisten. Wenden Sie dieses Verfahren an, wenn während der Benutzung eine Fehlfunktion des Werkzeugs auf tritt.

1. Lassen Sie die Starttaste los.
2. Drücken Sie auf die Backenarme, um die Backen zu öffnen.
3. Entfernen Sie die Backe vom Fitting. Meiden Sie scharfe Kanten, die sich beim Pressvorgang am Fitting gebildet haben könnten.
4. Wenn der Vorgang abgeschlossen ist, drücken Sie einmal die Ein-/Aus-Taste, um das Werkzeug abzuschalten. Entfernen Sie den Akku aus dem Werkzeug.

Pressen eines Fittings mit typischer Ringbacke und Pressringsatz

1. Ring öffnen und um Fitting legen. Das Ringpressprofil korrekt an der Kontur des Fittings ausrichten, wie in den Installationsanweisungen des Fitting-Herstellers angegeben. Den Ring loslassen, sodass er sich um das Fitting schließt.

2. Vergewissern, dass die korrekte Ringbacke in das Werkzeug eingesetzt ist. Die Arme der Ringbacke zusammendrücken, um die Ringbacke zu öffnen. Die Spitzen der Ringbacke an den Ringtaschen ausrichten. Die Arme der Ringbacke freigeben und die Spitzen der Ringbacke vollständig in die Ringtaschen einrasten lassen. Bei falscher Ausrichtung der Ringbacke an der Ringtasche kann der Ring oder der Ringbacke beim Pressen beschädigt werden. Werkzeug und Ringbacke nicht am Pressring aufhängen. Das Werkzeug könnte plötzlich herunterfallen und schwere Verletzungen, möglicherweise mit Todesfolge, verursachen.

3. Vergewissern Sie sich, dass der Ring korrekt und gerade am Fitting platziert ist. Halten Sie Finger und Hände von Ringbacke und Ring fern, um Quetschverletzungen im Pressaufsatz oder zwischen Pressaufsatz und Umgebung zu vermeiden.

Drücken Sie die Starttaste. Sobald der Werkzeugzyklus beginnt und die Rollen die Backenarme berühren, verriegelt sich das Werkzeug und schließt den Zyklus automatisch ab. Durch Loslassen der Starttaste wird das Werkzeug nicht gestoppt, wenn es einmal verriegelt ist. Dies gewährleistet eine einheitliche, wiederholbare Integrität der Pressverbindung.

Wenn das Werkzeug entfernt werden muss, bevor eine Verbindung fertiggestellt ist, drücken Sie die Rückstelltaste (Abbildung 1/2). Wenn die Rückstelltaste gedrückt wird, ist der Pressvorgang NICHT vollständig und die Verbindung muss erneut gepresst werden, um Fertigstellung zu gewährleisten. Wenn im Betrieb eine Fehlfunktion des Werkzeugs auftritt, wenden Sie dieses Verfahren an.

Abbildung 9 – Anbringen des Pressrings am Fitting

Abbildung 10 – Ansetzen der Ringbacke am Pressring

1. Lassen Sie die Starttaste los.
2. Die Arme der Rinbacke zusammendrücken, um die Rinbacke zu öffnen. Ringbacke vom Fitting entfernen.
3. Ring vom Fitting entfernen. Meiden Sie scharfe Kanten, die sich beim Pressvorgang am Fitting gebildet haben könnten.
4. Wenn der Vorgang abgeschlossen ist, drücken Sie einmal die Ein-/Aus-Taste (On/Off), um das Werkzeug abzuschalten. Entfernen Sie den Akku aus dem Werkzeug.

Überprüfen der Pressverbindung

1. Überprüfen Sie den gepressten Fitting auf:

• Festen Sitz des Rohrs im Fitting.
- Übermäßige Fehlausrichtung der Rohre. Eine geringfügige Fehlausrichtung an einer Pressverbindung kann als normal erachtet werden.
- Falsche Ausrichtung des Pressaufsatzes an der Fitting-Kontur. Verformtes Fitting.
- Etwaige andere Probleme entsprechend den Angaben des Fitting-Herstellers. Hierzu gehört auch das Entfernen eines Kontrollrings oder Aufklebers (der verwendet wird, um anzuzeigen, dass die Verbindung noch nicht gepresst wurde).

Wenn Probleme festgestellt werden, Fitting entfernen und eine neue Verbindung installieren.

1. Testen Sie die Verbindung entsprechend den Anweisungen des Verbindungsherstellers, normalen Praktiken und geltenden Normen.

Bluetooth-Funktionen (drahtlose Datenübertragung)

Die RIDGID® RP 240 und RP 241 Presswerkzeuge sind mit drahtloser Bluetooth®-Technologie versehen, die die drahtlose Datenübertragung an entsprechend ausgestattete Smartphones oder Tablets („Geräte“) mit den Betriebssystemen iOS oder Android erlaubt.

1. Laden Sie die entsprechende RIDGID® App auf Ihr Gerät von RIDGID.com/apps oder im Google Play Store oder Apple App Store.

2. Wenn das Werkzeug eingeschaltet ist, kann ein mit Bluetooth-Technologie ausgestattetes Gerät das Presswerkzeug finden und sich mit ihm koppeln.

3. Wählen Sie in den Bluetooth-Einstellungen Ihres Gerätes das gewünschte RIDGID-Werkzeug. Wie die Verbindung über Bluetooth hergestellt wird, erfahren Sie aus der Anleitung Ihres Gerätes. Sobald die Koppelung erfolgt ist, leuchtet die blaue Werkzeugstatusleuchte permanent.

Nach der ersten Koppelung verbinden sich die meisten Geräte automatisch mit den Werkzeugen, wenn die drahtlose Bluetooth-Technologie aktiv ist und die entsprechende Reichweite gegeben ist. Presswerkzeuge sollten höchstens 33 ft. (10 m) vom Gerät entfernt sein, um erkannt zu werden. Etwaige Hindernisse zwischen Werkzeug und Gerät können die Reichweite reduzieren.

1. Befolgen Sie die Anweisungen der App für eine korrekte Benutzung. Unter anderem erlaubt die App die Überwachung von Werkzeugzyklen.

2. Die drahtlose Datenübertragung wird deaktiviert, wenn das Presswerkzeug abgeschaltet wird. Schalten Sie das Bluetooth-Gerät ab, um den Akku weniger zu beanspruchen.

Betrieb bei kalter Witterung

Bei fallenden Temperaturen wird Hydraulikflüssigkeit dickflüssiger und die Akkuleistung geht zurück. Um das Risiko einer Fehlfunktion zu reduzieren, funktionieren RP 240 und RP 241 nicht außerhalb des Spezikationstemperaturbereichs, wie durch die Statusleuchten angegeben (Abbildung 5).

Wenn die Umgebungstemperaturen außerhalb des Spezifikationstemperaturbereichs liegen, bewahren Sie Werkzeug und Akkus bis zur Benutzung in einem temperierten Bereich auf.

Aufbewahrung

Entfernen Sie den Akku aus dem Werkzeug. Bewahren Sie Presswerkzeug und Akku im Koffer auf. Vermeiden Sie die Lagerung bei extremer Hitze oder Kälte. Das Werkzeug lässt sich nicht einschalten, wenn die Umgebungstemperatur außerhalb des Spezifikationsbereichs liegt. Dies wird durch die Statusleuchten angezeigt (siehe Abbildung 5).

⚠️ WARNUNG Lagern Sie das Gerät an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern und Personen, die nicht mit Presswerkzeugen vertraut sind. In den Händen nicht geschulter Benutzer stellt das Werkzeug eine Gefahr dar.

Wartung

WARNING

Stellen Sie sicher, dass vor der Durchführung von Wartungs- oder Einstellarbeiten der Akku aus dem Werkzeug entfernt wird.

Reinigung und Schmierung

1. Wischen Sie das Werkzeug außen täglich mit einem sauberen trockenen Tuch ab.
2. Überprüfen Sie den Haltebolzen und schmieren Sie den Stift bei Bedarf mit einem Silikonschmiermittel.
3. Überprüfen Sie die Rückholfedern im Pressaufsatz bei jeder Benutzung. Die Pressbacke sollte sich mit geringem Kraftaufwand frei öffnen und schließen lassen.

Erforderliche Wartung durch unabhängige RIDGID Vertragswerkstatt

Die Presswerkzeuge RP 240 und RP 241 müssen in den festgelegten Abständen von einer unabhängigen RIDGID Vertragswerkstatt gewartet werden, um einwandfreie Funktion zu gewährleisten. Dies wird durch eine Statusleuchte am Werkzeug angezeigt (Siehe Abbildung 5).

Fehlerbehebung

SYMPTOM MÖGLICHE URSACHE LÖSUNG
Das Werkzeug wird bei Betätigung der Ein-/Aus-Taste (ON/OFF) nicht eingeschaltet.	Der Akku ist komplett entla-den oder defekt.	Voll aufgeladenen Akku einset-zen/Akku laden.
	Akku nicht korrekt in das Werkzeug eingesetzt.	Prüfen, ob der Akku richtig eingesetzt ist.
Pressaufsatz ist an Fitting blockiert.	Pressvorgang wurde nicht erfolgreich abgeschlossen.	Rückstelltaste drücken, um Backen von Fitting zu entfernen. Fitting inspizieren und erneut pressen.
Die gepressten Verbindungen sind nicht vollständig.	Falsche Backen für Rohr-durchmesser oder Material verwendet.	Korrektes Zubehör verwenden.
	Das Werkzeug war nicht rechtwinklig am Rohr ange-setzt.	Stellen Sie die Verbindung mit einem neuen Fitting und einem neuen Rohr erneut her. Vergewis-sern Sie sich, dass das Werkzeug rechtwinklig am Rohr angesetzt wird.
	Die Presskontur des Anbaugeräts wurde nicht an der Kontur des Fittings ausgerichtet.	Stellen Sie die Verbindung mit einem neuen Fitting und einem neuen Rohr erneut her. Vergewissern Sie sich, dass die Presskontur an der Kontur des Fittings ausgerichtet ist.
	Das Werkzeug muss repariert werden.	Unter Kontaktinformationen finden Sie das nächstgelegene unabhängige RIDGID Servicecenter.
Öl läuft aus dem Werkzeug aus.	Dichtung oder mechanische Probleme.	Unter Kontaktinformationen finden Sie das nächstgelegene unabhängige RIDGID Servicecenter.
Motor läuft, aber Werkzeug schließt den Zyklus nicht ab.	Ölstand zu niedrig.
Werkzeug stoppt während des Betriebs.	Ölstand zu niedrig.
Statusleuchten des Werkzeugs siehe Abbildung 5.

Wartung und Reparatur

WARNING

Die Betriebssicherheit des Geräts kann durch unsachgemäße Wartung oder Reparatur beeinträchtigt werden.

Wartung und Reparatur der Presswerkzeuge RP 240 und RP 241 müssen von einem unabhängigen RIDGID Servicecenter für Presswerkzeuge durchgeführt werden.

Informationen über die nächstgelegene unabhängige RIDGID Vertragswerkstatt oder Antworten auf Service- und Reparaturfragen finden Sie im Abschnitt Kontaktinformationen dieses Handbuchs.

Optionale Ausstattung

WARNING

Um Verletzungsgefahr zu vermeiden, ist nur die speziell für die RIDGID Presswerkzeuge RP 240 und RP 241 entwickelte und empfohlene Ausrüstung, die nachstehend aufgeführt ist, zu verwenden.

RP 240 Presswerkzeug

Best.-Nr. Beschreibung
57418 RP	240 Batteriepresswerkzeug, nur Werkzeug
57423 Transportkoffer, RP 240

RP 241 Presswerkzeug

Best.-Nr. Beschreibung
57288 RP	241 Batteriepresswerkzeug, nur Werkzeug
57393 Transportkoffer, RP	241

Akkus

Best.-Nr. Modell Kapazität
55183 RB	-1225 12 V 2,5 Ah Li-Ion

Der Akku funktioniert mit jedem Modell des RBC-121 Ladegeräts.

RBC-121 Ladegeräte und Kabel

Best.-Nr.	Region		Stecker-typ
55193	Ladegerät USA, Kanada und Mexiko A
55198	Ladegerät Europa C
55203	Ladegerät China A
55208	Ladegerät Australien & Latein-amerika		I
55213	Ladegerät Japan	A
55218	Ladegerät	Großbritannien	G
44798	Ladekabel	Nordamerika	A
44808	Ladekabel	Europa C
44803	Ladekabel	China A
44813	Ladekabel	Australien und Latein-amerika	I
44818	Ladekabel	Japan A
44828	Ladekabel	Großbritannien	G

Ridge Tool Company bietet Presszubehör der Compact-Serie speziell für RIDGID Compact Presswerkzeuge an. Verwenden Sie ausschließlich Zubehör, das speziell zum Pressen des Fitting-System vorgesehen ist, das Sie installieren. Eine komplette Liste der RIDGID-Ausrüstung, die für diese Werkzeuge erhältlich ist, finden Sie im Ridge Tool Katalog online auf RIDGID.com oder unter Kontaktinformationen.

Entsorgung

Teile dieser Werkzeuge enthalten wertvolle Materialien und können recycelt werden. Lokal gibt es Firmen, die auf Recycling spezialisiert sind. Entsorgen Sie die Komponenten entsprechend allen geltenden Bestimmungen. Weitere Informationen erhalten Sie von den lokal für die Abfallentsorgung zuständigen Behörden.

Für EG-Länder: Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen

nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Elektromagnetische Verträglichkeit (EMV)

Der Begriff elektromagnetische Verträglichkeit bezeichnet die Fähigkeit des Produkts, in einer Umgebung, in der elektromagnetische Strahlung und elektrostatische Entladungen auftreten, einwandfrei zu funktionieren, ohne elektromagnetische Störungen anderer Geräte zu verursachen.

HINWEIS Diese Werkzeuge erfüllen alle geltenden Normen hinsichtlich der elektromagnetischen Verträglichkeit. Die Möglichkeit der Störung anderer Geräte ist jedoch nicht auszuschließen. Alle Normen hinsichtlich der elektromagnetischen Verträglichkeit, die geprüft wurden, sind in den technischen Unterlagen des Gerätes genannt.

FCC/ISED Erklärung

Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den beiden folgenden Bedingungen:

1. Dieses Gerät darf keine schädliche Störstrahlung verursachen.
2. Dieses Gerät muss Störsignale aufnehmen, auch solche, die zu Betriebsstörungen führen können.

Modifikationen, die von diesem Unternehmen nicht ausdrücklich gestattet wurden, könnten die Befugnis des Benutzers, das Werkzeug zu betreiben, aufheben.

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse A gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen ausreichenden Schutz vor schädlichen Störungen von Installationen in Wohnbereichen bieten.

Dieses Gerät erzeugt und nutzt Funkstrahlung und kann diese abstrahlen; es kann daher bei unsachgemäßer Montage und Nutzung Funkverbindungen stören.

Es kann jedoch nicht garantiert werden, dass in bestimmten Installationen keine Störungen auftreten. Sollte dieses Gerät den Rundfunk- oder Fernsehempfang stören, was einfach durch Aus- und Einschalten des Geräts feststellbar ist, so sollte der Benutzer eine oder mehrere der folgenden Maßnahmen ergreifen, um diese Störstrahlung auszuschalten:

•Richten Sie die Empfangsantenne (Radio/Fernsehgerät) anders aus oder positionieren Sie sie anders.
- Abstand zwischen Gerät und Empfänger vergrößern.
•Rücksprache mit dem Händler oder einem Radio-/TV-Fachmann halten.

Dieses Produkt entspricht den kanadischen ICES-003 Klasse-A-Spezifikationen.

Siehe Deklarationsaufkleber auf dem Werkzeug.

RIDGID® RP 240/RP 241 Press Tools

EG KONFORMITÄTSERKLÄRUNG

Wir erklären, dass die oben aufgeführten Maschinen, wenn sie jejava ES O SKLADNOSTI entsprechend der Bedienungsanleitung verwendet werden, Izjavljamo, da zgoraj omenjeni stroji, ko se uporabljajo skladno die einschlägigen Anforderungen der folgenden Richtlinien z uporabniškim priročnikom, izpolnjujejo relevantne zahteve spo- und Normen erfüllen.

Tel.: [phone]

RIDGID.com
