BEDIENUNGSANLEITUNG MZP15 Monzana

DE EN FR IT ES NL PL Pool Pumpe 15W/30W/40W/90W Artikel-Nr: 109222, 109223, 109224, 109225 Modell-Nr: MZP15, MZP30, MZP40, MZP902 www.DEUBAXXL.de

TECHNISCHE DATEN Artikelnummer

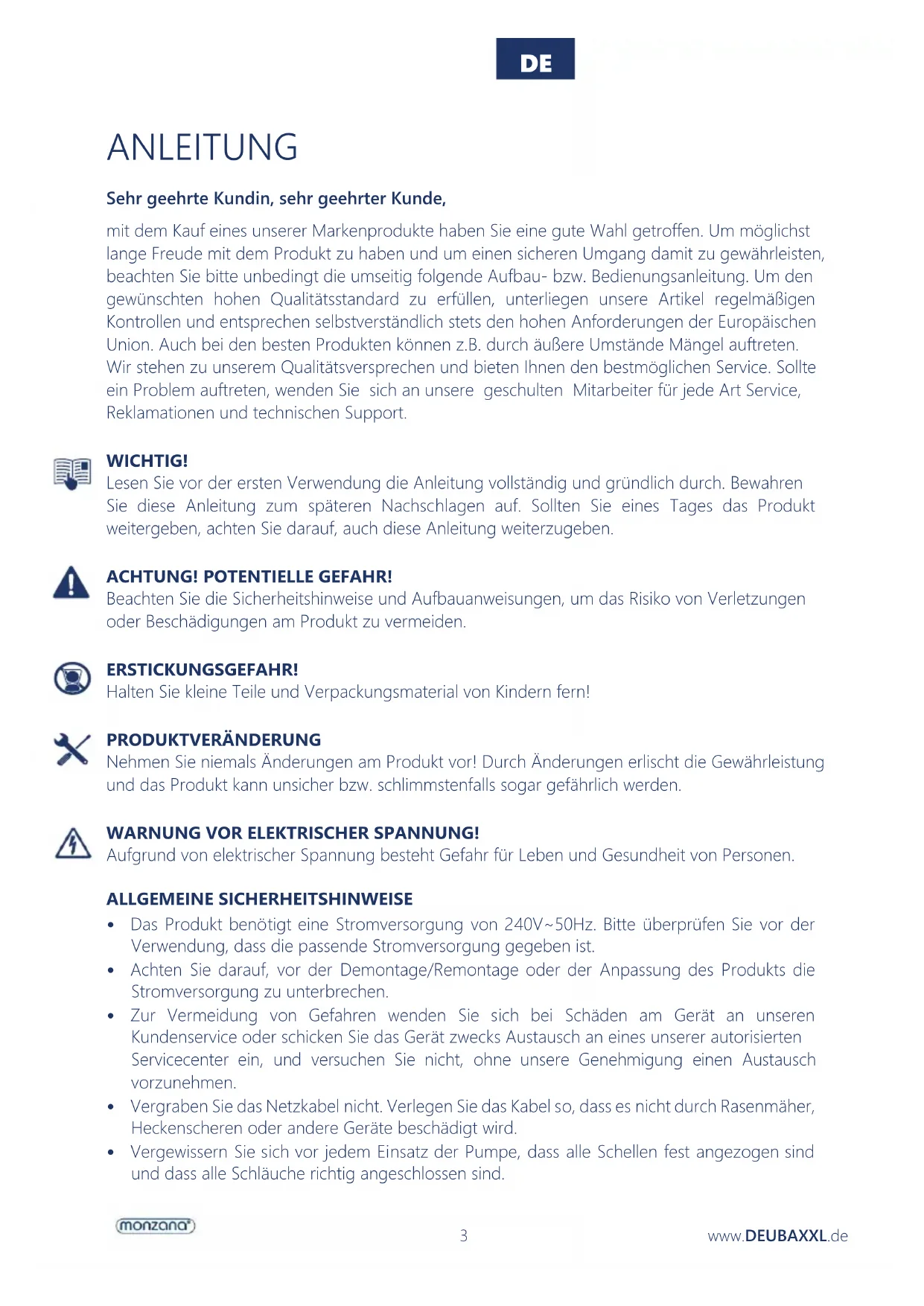

www.DEUBAXXL.de Sehr geehrte Kundin, sehr geehrter Kunde, mit dem Kauf eines unserer Markenprodukte haben Sie eine gute Wahl getroffen. Um möglichst lange Freude mit dem Produkt zu haben und um einen sicheren Umgang damit zu gewährleisten, beachten Sie bitte unbedingt die umseitig folgende Aufbau- bzw. Bedienungsanleitung. Um den gewünschten hohen Qualitätsstandard zu erfüllen, unterliegen unsere Artikel regelmäßigen Kontrollen und entsprechen selbstverständlich stets den hohen Anforderungen der Europäischen Union. Auch bei den besten Produkten können z.B. durch äußere Umstände Mängel auftreten. Wir stehen zu unserem Qualitätsversprechen und bieten Ihnen den bestmöglichen Service. Sollte ein Problem auftreten, wenden Sie sich an unsere geschulten Mitarbeiter für jede Art Service, Reklamationen und technischen Support. WICHTIG! Lesen Sie vor der ersten Verwendung die Anleitung vollständig und gründlich durch. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Sollten Sie eines Tages das Produkt weitergeben, achten Sie darauf, auch diese Anleitung weiterzugeben. ACHTUNG! POTENTIELLE GEFAHR! Beachten Sie die Sicherheitshinweise und Aufbauanweisungen, um das Risiko von Verletzungen oder Beschädigungen am Produkt zu vermeiden. ERSTICKUNGSGEFAHR! Halten Sie kleine Teile und Verpackungsmaterial von Kindern fern! PRODUKTVERÄNDERUNG Nehmen Sie niemals Änderungen am Produkt vor! Durch Änderungen erlischt die Gewährleistung und das Produkt kann unsicher bzw. schlimmstenfalls sogar gefährlich werden. WARNUNG VOR ELEKTRISCHER SPANNUNG! Aufgrund von elektrischer Spannung besteht Gefahr für Leben und Gesundheit von Personen. ALLGEMEINE SICHERHEITSHINWEISE

• Das Produkt benötigt eine Stromversorgung von 240V~50Hz. Bitte überprüfen Sie vor der Verwendung, dass die passende Stromversorgung gegeben ist.

• Achten Sie darauf, vor der Demontage/Remontage oder der Anpassung des Produkts die Stromversorgung zu unterbrechen.

• Zur Vermeidung von Gefahren wenden Sie sich bei Schäden am Gerät an unseren Kundenservice oder schicken Sie das Gerät zwecks Austausch an eines unserer autorisierten Servicecenter ein, und versuchen Sie nicht, ohne unsere Genehmigung einen Austausch vorzunehmen.

• Vergraben Sie das Netzkabel nicht. Verlegen Sie das Kabel so, dass es nicht durch Rasenmäher, Heckenscheren oder andere Geräte beschädigt wird.

• Vergewissern Sie sich vor jedem Einsatz der Pumpe, dass alle Schellen fest angezogen sind und dass alle Schläuche richtig angeschlossen sind. ANLEITUNG DE4 www.DEUBAXXL.de

• Verwenden Sie diese Pumpe nicht zum leeren des Pools.

• Diese Pumpe ist nur für die Verwendung mit lagerfähigen Schwimmbecken vorgesehen. Sie darf nicht für fest installierte Schwimmbecken verwendet werden. Unsachgemäßer Gebrauch führt zu Überhitzung führt zum Durchbrennen des Motors und zu Schäden.

• Lassen Sie die Pumpe nicht trocken laufen.

• Um ein versehentliches Umfallen zu verhindern, muss die Pumpe auf dem Boden oder einem Sockel befestigt werden.

• Die Pumpe darf nicht verwendet werden, wenn sich Personen im Wasser befinden.

• Stellen Sie die Pumpe nie in einem Bereich auf, in dem sich Wasser ansammeln kann, oder in einem Bereich, wo rund um den Pool ständiger Fußgängerverkehr ist.

• Ziehen Sie immer den Netzstecker, wenn Sie die Pumpe unbeaufsichtigt lassen.

• Witterungsbedingungen können die Leistung und die Lebensdauer Ihrer Pumpe beeinflussen. Unnötiger Verschleiß kann bei Kälteperioden, besonderer Hitze oder durch Sonneneinstrahlung erfolgen. Schützen Sie die Pumpe so weit wie möglich vor diesen Bedingungen.

ALLGEMEINE SICHERHEITSHINWEISE ELEKTRO

• ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Achten Sie darauf, dass kein Wasser in das Gerät eindringen kann. Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.

• Benutzen Sie das Gerät nicht, wenn der Netzstecker, das Netzkabel oder ein anderes Teil des Geräts defekt oder beschädigt ist.

• Entfernen Sie den Netzstecker nicht durch Herausziehen am Netzkabel aus der Steckdose.

• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Verwenden Sie keine Elektrogeräte in explosionsgefährdeten Bereichen, z.B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrogeräte erzeugen Funken, die den Staub oder die Abgase entzünden können. ELEKTRISCHE SICHERHEIT

• Die Stecker von Elektrogeräten müssen mit der Steckdose kompatibel sein. Ändern Sie keinesfalls den Stecker. Verwenden Sie keine Adapterstecker mit geerdeten Elektrogeräten. Originale Stecker und dazu passende Steckdosen reduzieren das Risiko eines Stromschlags.

• Vermeiden Sie den Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein höheres Risiko eines Stromschlags, wenn Ihr Körper mit einem geerdeten Gegenstand in Berührung kommt.

• Verwenden Sie das Kabel nur für den dafür vorgesehenen Zweck. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken des Elektrogeräts. Halten Sie das Kabel von Hitze,5 www.DEUBAXXL.de Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verschlungene Kabel erhöhen das Risiko eines Stromschlags.

• Die Pumpe muss über einen Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von höchstens 30 mA versorgt werden.

• Die Pumpe muss mindestens 2 m vom Pool entfernt installiert werden und der Netzanschluss muss 3,5 m vom Pool entfernt sein. Die Installation von Elektrogeräten muss den lokalen und nationalen Elektrovorschriften entsprechen.

• Es dürfen keine Verlängerungskabel verwendet werden. RESTGEFAHREN Warnung vor elektrischer Spannung Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose! Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen. Warnung Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen! Warnung Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände. Erstickungsgefahr! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. BESTIMMUNGSGEMÄßE VERWENDUNG Die Poolpumpe dient der Reinigung von Poolwasser (Konzipiert für oberirdische Pools). Sie ist nicht dafür gedacht Algen, Bakterien und andere Erreger/Keime etc. zu entfernen oder zu neutralisieren. Gesundes Poolwasser kann nur im Zusammenspiel mit geeigneter Poolchemie und Wasserpflegemitteln erreicht werden. Diese Anlage entfernt Schwebstoffe und Ähnliches im Wasser. Eine Bodenabsaugung ist zusätzlich wichtig, da die Anlage nur schwebende Stoffe filtern kann. Verwenden Sie das Produkt nur für seinen vorgeschriebenen Zweck. Für entstandene Schäden aufgrund einer nicht bestimmungsgemäßen Verwendung übernimmt der Hersteller keine Haftung. Jegliche Modifikation am Produkt kann die Sicherheit negativ beeinflussen, Gefahren verursachen und führt zum Erlöschen der Gewährleistung. Nur für den Hausgebrauch und nicht für gewerbliche Nutzung geeignet. AUSPACKHINWEISE Öffnen Sie den Karton und nehmen Sie das Produkt heraus. Prüfen Sie das Produkt nach dem Auspacken auf Vollständigkeit oder Beschädigungen. Spätere Reklamationen können nicht akzeptiert werden.6 www.DEUBAXXL.de TEILELISTE (Teile können je nach Modell abweichen siehe hierzu Grafik Seite 2)

Halterung Filterkammerdeckel

Anschlussadapter P13

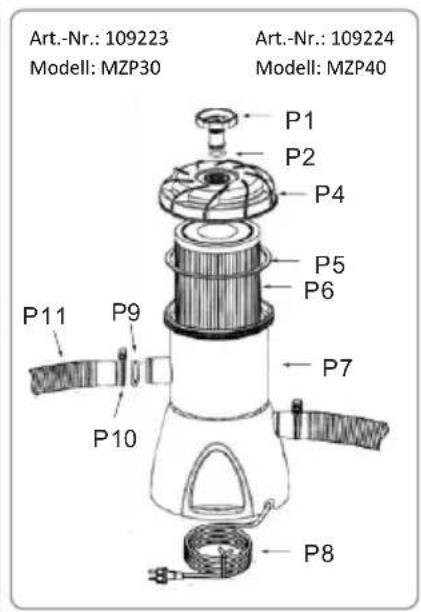

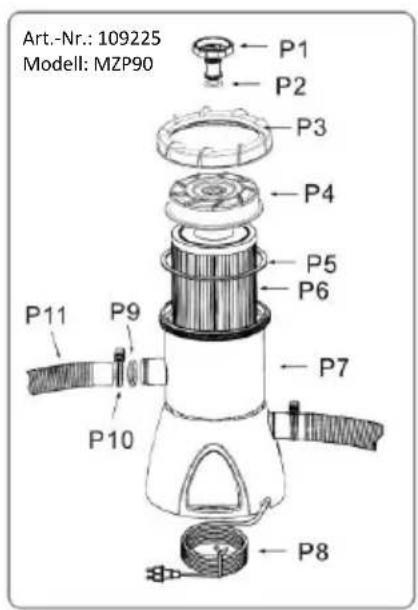

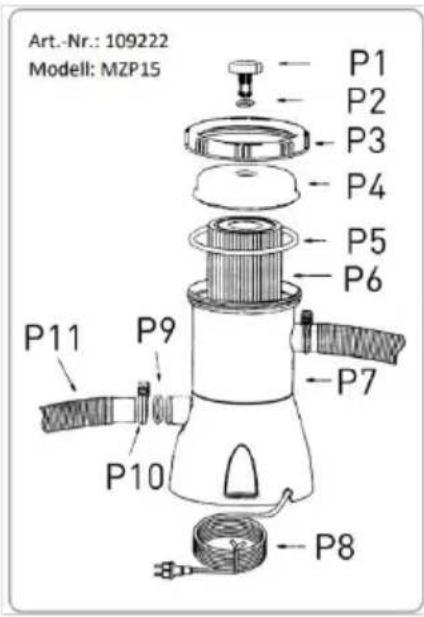

INSTALLATION Bitte beachten Sie die Grafiken auf Seite 2.

1. Nehmen Sie die Pumpe und die Schläuche aus der Verpackung.

2. Stellen Sie die Pumpe mindestens 0,2 m unterhalb des Wasserspiegels auf.

3. Die Pumpe muss auf einem festen und ebenen Untergrund montiert werden.

4. Setzen Sie die Filterpatrone in die Filterkammer ein. (Achten Sie auf korrekten Sitz der

5. Setzen Sie den O-Ring des Filtergehäuses auf die Filterkammer.

6. Setzen Sie die Abdeckung des Filtergehäuses auf die Filterkammer.

7. Ziehen Sie dann die Halterung der Filterkammerabdeckung im Uhrzeigersinn mit den Fingern

8. Drehen Sie das Entlüftungsventil vorsichtig 1 bis 2 Umdrehungen gegen den Uhrzeigersinn.

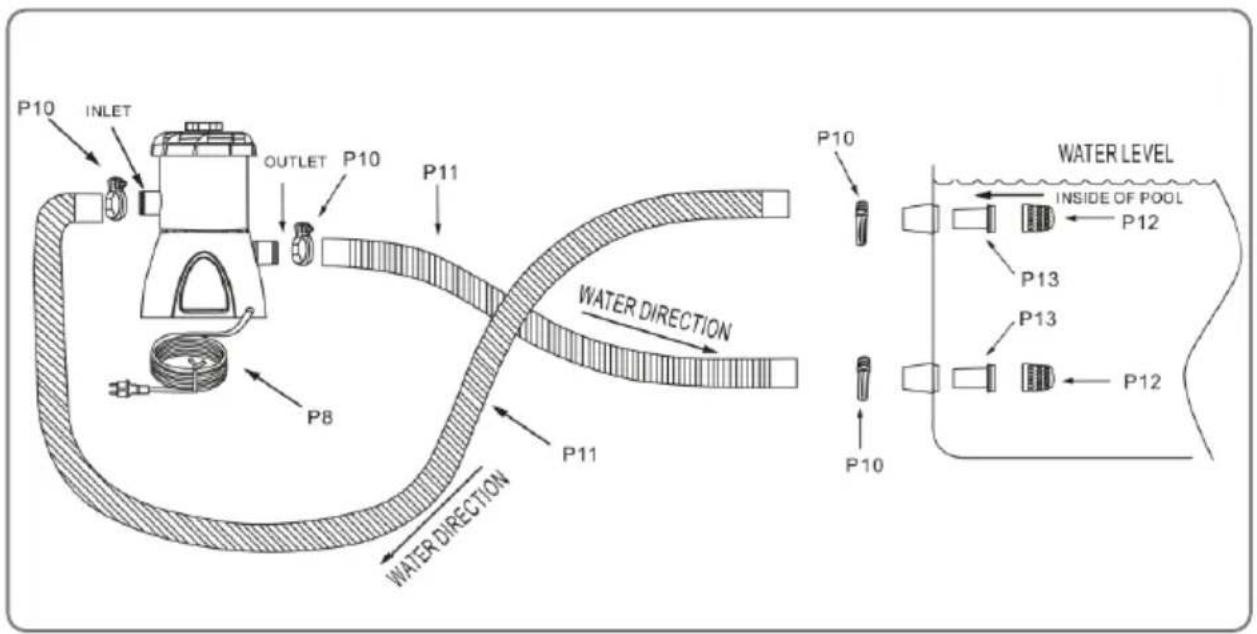

9. Verbinden Sie den Filterschlauch mit dem Einlassanschluss der Pumpe (oben) und dem

unteren Schlauchanschluss des Pools. Befestigen Sie den Schlauch mit Schlauchschellen.

10. Verbinden Sie den zweiten Filterschlauch mit dem oberen Schlauchanschluss des Pools und

dem Auslassanschluss (unten) der Pumpe. Befestigen Sie den Schlauch mit Schlauchschellen. INBETRIEBNAHME

1. Stellen Sie sicher, dass der Pool mit Wasser gefüllt ist, Einlass und Auslassventile des Pools

unterhalb des Wasserspiegels liegen und alle Anschlüsse korrekt angebracht sind.

2. Drehen Sie das Entlüftungsventil vorsichtig um 1-2 Umdrehungen auf. Wenn Wasser in die

Pumpe fließt, ermöglicht der Wasserdruck, dass die gesamte Restluft aus der Pumpe und dem Filtergehäuse entweichen kann.

3. Drehen Sie das Entlüftungsventil wieder zu.

4. Schließen Sie den Netzstecker an um die Pumpe zu betreiben.

• Um sauberes Poolwasser zu garantieren, wird eine tägliche Mindestbetriebsdauer von acht Stunden empfohlen.

• Der Schalldruckpegel liegt unter 82dB(A).7 www.DEUBAXXL.de

• Die maximale Gesamtförderhöhe beträgt 0,9 m (bei Pumpen mit einer Nenn Leistungsaufnahme von mehr als 50W)

WARTUNGS- UND PFLEGEHINWEISE

Vor Wartungsarbeiten oder Kontrollmaßnahmen immer das Gerät abschalten und den Netzstecker ziehen. Prüfen Sie alle Teile auf Abnutzungserscheinungen. Bei Feststellungen von Mängeln, das Produkt nicht weiterverwenden. Lassen Sie Teile nur gegen Original- Ersatzteile von einem Fachmann austauschen, gemäß den Vorgaben des Herstellers. Durch mangelnde Pflege und Wartung kann das Gerät Schaden nehmen. Gefährliche Situationen können entstehen. Das Gerät darf aus Gründen der elektrischen Sicherheit nicht in Flüssigkeiten eingetaucht werden. Eine regelmäßige Wartung trägt zur Sicherheit des Produkts bei und erhöht die Lebensdauer. Allgemeine Wartung

1. Je nach Verwendung wird empfohlen, zwei Filterpatronen als Ersatzteil bereitzuhalten.

2. Keine Schmierung oder regelmäßige mechanische Wartung erforderlich.

3. Den Filter mit einem milden Reinigungsmittel und Wasser auswaschen und mit dem Wasser

4. Verwenden Sie keine Lösungsmittel zum Reinigen des Filters, da diese die Kunststoffteile des

Systems beschädigen können.

5. Halten Sie den pH-Wert im Schwimmbecken bei 7,0 bis 7,4.

Reinigung und Austausch Filtermedien

1. Ziehen Sie den Netzstecker der Pumpe.

2. Ersetzen Sie die Schmutzsiebe in den Einlass- und Auslassventilen des Pools durch

Verschlussstopfen, um zu verhindern das Wasser nachläuft.

3. Entfernen Sie die Filterkammerabdeckung gegen den Uhrzeigersinn.

4. Reinigen Sie die benutzte Filterpatrone oder ersetzen Sie sie, falls erforderlich.

5. Wenn Sie Schmutz oder Ablagerungen auf dem Boden des Gehäuses finden, spülen Sie das

Gehäuse mit Wasser aus.

6. Bringen Sie die Halterung der Filterkammerabdeckung wieder in ihre Position und befestigen

Sie sie im Uhrzeigersinn am Filtergehäuse. WICHTIG: Aus hygienischen Gründen empfehlen wir, die Filterkartusche alle zwei Wochen durch eine neue zu ersetzen. Überwinterung und längere Lagerung

1. Ziehen Sie den Netzstecker der Pumpe.

2. Ersetzen Sie die Schmutzsiebe in den Einlass- und Auslassventilen des Pools durch

Verschlussstopfen, um zu verhindern das Wasser nachläuft.

3. Entfernen Sie die Filterkartusche.

4. Lösen Sie alle Schläuche.

5. Trocknen Sie alle Komponenten sorgfältig.

6. Lagern Sie die Filterpumpe an einem trockenen Ort außerhalb der Reichweite von Kindern.

Lagertemperatur: 4-40 °C.8 www.DEUBAXXL.de FEHLERBESEITIGUNG Problem Lösung Pumpe läuft nicht Suchen Sie nach durchgebrannten Sicherungen, Stromkreisunterbrechern oder unterbrochenen elektrischen Leitungen. Prüfen Sie den Motor. Wenn der Motor zu heiß ist, schalten Sie ihn aus. Lassen Sie den Motor abkühlen. Konsultieren Sie den Kundendienst Motor läuft, aber pumpt kein Wasser oder der Wasserdurchfluss ist zu niedrig Prüfen Sie, ob der Ansaugschlauch oder der Abflussschlauch verstopft ist. Schlauchschellen festziehen, Schläuche auf Beschädigungen prüfen, Wasserstand im Schwimmbecken prüfen. Filterpatrone öfters reinigen. Filterpatrone auswechseln. Konsultieren Sie den Kundendienst Die Pumpe verliert an Förderleistung Vergewissern Sie sich, dass der Wasserstand im Becken mindestens 5 cm über dem Boden des Skimmer bei nicht in Betrieb befindlichem System ist. Stellen Sie sicher, dass die Ansaugleitung dicht ist. Prüfen Sie, ob die Filterpatrone verschmutzt ist und ggf. gereinigt werden muss. Konsultieren Sie den Kundendienst Der Filter reinigt den Pool nicht Stellen Sie den Chlor- und pH-Wert ein. Filterpatrone reinigen oder ersetzen. Lassen Sie die Pumpe länger laufen. Das Abflusssieb an der Beckenwand von Verunreinigungen befreien. Konsultieren Sie den Kundendienst ENTSORGUNG Am Ende der langen Lebensdauer Ihres Artikels führen Sie bitte die wertvollen Rohstoffe einer fachgerechten Entsorgung zu, so dass ein ordnungsgemäßes Recycling stattfinden kann. Sollten Sie sich nicht sicher sein, wie Sie am besten vorgehen, helfen die örtlichen Entsorgungsbetriebe oder Wertstoffhöfe gerne weiter.

Für jede Art Service, Reklamationen und technischen Support können Sie sich vertrauensvoll an unsere geschulten Mitarbeiter wenden.

Copyright by Alle Rechte vorbehalten. Ohne schriftliche Zustimmung der Deuba GmbH & Co. KG darf dieses Handbuch, auch nicht auszugsweise, in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Änderungen im Sinne des technischen Fortschritts können jederzeit ohne Ankündigungen vorgenommen werden. Das Handbuch wird regelmäßig korrigiert. Für technische und drucktechnische Fehler und ihre Folgen übernehmen wir keine Haftung. Stand 2021/10 Rev4
