BEDIENUNGSANLEITUNG NBP-E 16 Neptun

NBP-E 16 Art.-Nr.: 41.905.25 I.-Nr.: 21010

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Erklärung der Hinweisschilder auf dem Gerät (Bild 16)

1. Achtung! Bedienungsanleitung lesen.

2. Achtung! Heisse Teile. Abstand halten.

3. Achtung! Während des Tankens Motor

4. Achtung! Nicht in unbelüfteten Räumen

2. Gerätebeschreibung und

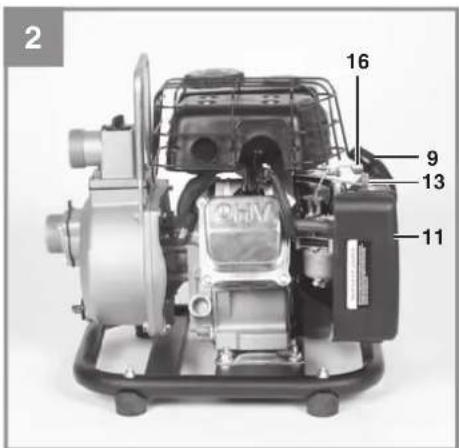

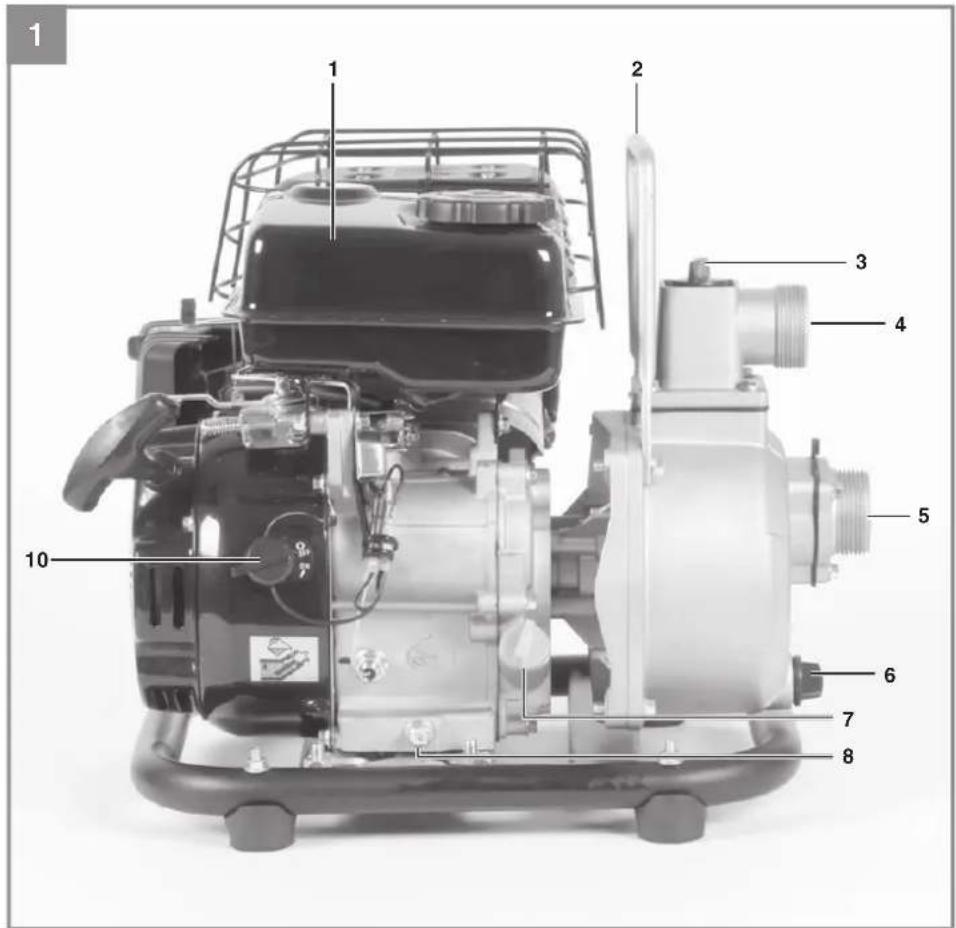

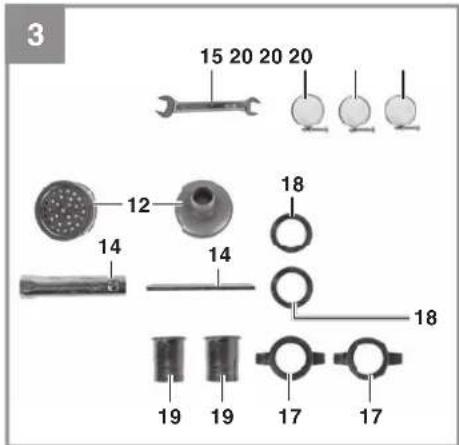

2.1 Gerätebeschreibung (Bild 1-3)

6. Entleerungsschraube

7. Öleinfüllschraube/ Ölmessstab

10. Ein-/ Ausschalter

17. 2x Überwurfmutter

19. 2x Schlauchanschlussstück 1,5“

20. 3x Schlauchklemme

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Das Gerät ist geeignet zum Bewässern und Gie- ßen von Grünanlagen, Gemüsebeeten und Gär- ten sowie zum Betrieb von Rasensprengern. Mit Vorfi lter kann die Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasserzisternen und Brunnen erfolgen. Anl_NBP_E_16_SPK7.indb 6 24.11.2020 10:00:04DE

Die maximale Temperatur der Förderfl üssigkeit darf im Dauerbetrieb +35°C nicht überschreiten. Als Fördermedien eignen sich klares Wasser (Süßwasser), Regenwasser und leichte Wasch- lauge. Es dürfen keine brennbare, gasende, explosive und aggressive Flüssigkeiten (z.B. Benzin, Säuren, Laugen, Silosickersaft,…) sowie Flüssigkeiten mit abrasiven Stoff en (z.B Sand) gefördert werden. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Vor Inbetriebnahme

Grundsätzlich empfehlen wir die Verwendung eines Vorfi lters und einer Sauggarnitur mit Saug- schlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

5.1 Vorbereiten des Gerätes

Motor mit Motoröl befüllen (siehe auch Punkt

Tank mit Benzin füllen.

Gerät auf ebenem und festem Standort auf- stellen.

5.2 Anschluss und Verlegung von Saug- und

Schließen Sie die Saugleitung am Saugan- schluss (Bild 1/Pos. 5) und die Druckleitung am Druckanschluss (Bild 1/ Pos. 4) an.

Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe. Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.

Saug- und Druckleitung sind so anzubringen, dass diese keinen mechanischen Druck auf die Pumpe ausüben.

Das Saugventil sollte genügend tief im Wasser liegen, so dass durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird.

Eine undichte Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers.

Vermeiden Sie das Ansaugen von Fremd- körpern (Sand usw.) Falls notwendig ist ein Vorfilter anzubringen.

Vor dem Starten des Motors muss die Pumpe am Füllstutzen (Bild 1/ Pos. 3) mit Förderfl üssigkeit aufgefüllt werden. Hinweis: Es ist ratsam, in der Saugleitung ein Rückschlagventil zu montieren und diese vor dem ersten Betrieb zusätzlich mit Wasser zu befüllen.

6.1 Anlassen des Motors:

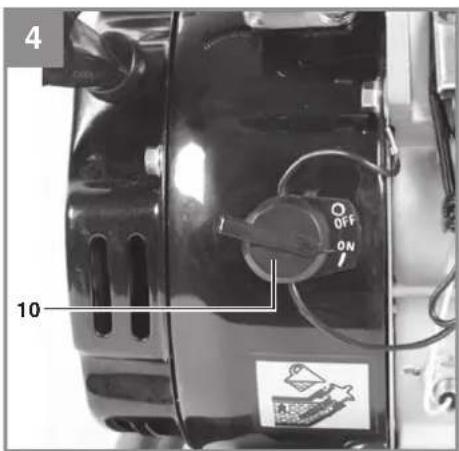

1. Ein-/Ausschalter (Bild 4/Pos. 10) auf „ON“

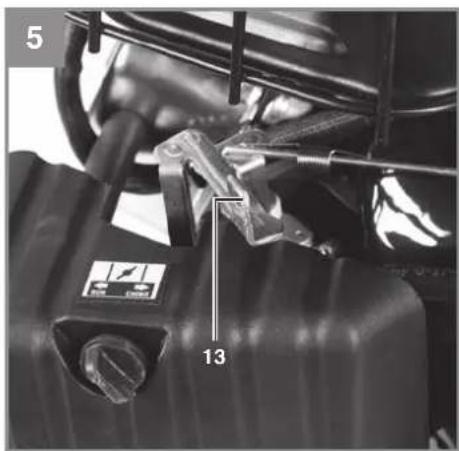

2. Bei Kaltstart den Chokehebel (Bild 5/ Pos. 13)

auf „Choke“ stellen.

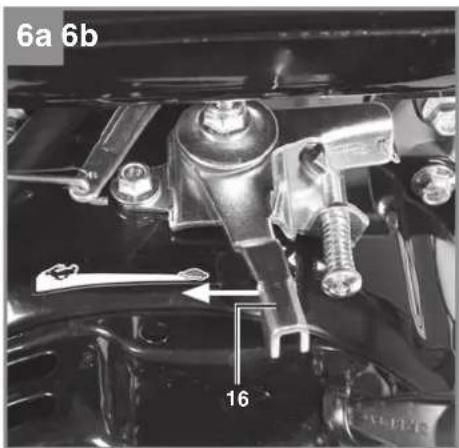

3. Gashebel (Bild 6a/ Pos. 16) in die Mitte stel-

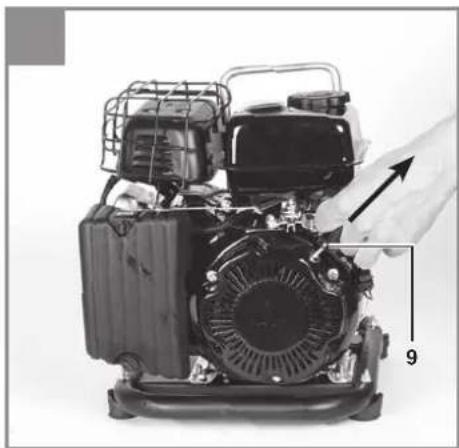

4. Kräftig am Startseilzug (Bild 6b/ Pos. 9) zie-

hen bis der Motor startet.

5. Nach ca. 30sek. Laufzeit den Chokehebel auf

Bei warmen Motor den Chokehebel beim Starten in Stellung „Run“ belassen. Erklärung der Positionen des Gashebels (Bild 6a/ Pos.16): „Schildkröte“: Motor in Leerlauf „Hase“: Maximale Förderleistung

Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritzdüsen, Ventile etc. ) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann.

Je nach Saughöhe und Luftmenge in der Saugleitung kann der erste Ansaugvorgang ca. 0,5 min.- 5 min. betragen. Bei längeren Ansaugzeiten sollte erneut Wasser aufgefüllt werden.

Wird die Pumpe nach dem Einsatz wieder entfernt, so muß bei erneutem Anschluß und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden.

6.3 Abstellen des Motors:

Ein-/ Ausschalter auf Stellung „OFF“ stellen.

Benzinhahn schließen.

7. Reinigung, Wartung, Lagerung

und Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungs- und Wartungs- arbeiten den Zündkerzenstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Beachten Sie hierzu auch die beiliegenden Ser- vice- Informationen

Der Motorölwechsel sollte bei betriebswarmen Motor durchgeführt werden.

Nur Motorenöl verwenden.

Gerät auf geeigneter Unterlage leicht schräg gegen die Ölablassschraube (Bild 7/Pos. 8) abstellen.

Öleinfüllschraube (Bild 7/ Pos. 7) öffnen.

Ölablassschraube entfernen und warmes Mo- toröl in geeigneten Behälter ablassen.

Nach vollständigem Entleeren Ölablass- schraube einschrauben und Gerät eben auf- stellen.

Neues Motoröl bis zur oberen Markierung des Öleinfüllstabes einfüllen (Bild 8/Pos. H). Achtung! Ölmessstab zum Prüfen des Ölstan- des nur einstecken. Nicht einschrauben! Während des Betriebes muss sich der Ölstand zwischen den beiden Markierungen „L“ und „H“ (Bild 8) befi nden. Das Altöl muss ordnungsgemäß entsorgt werden.

Den Luftfi lter regelmäßig reinigen, wenn nötig ersetzen.

Luftfilterabdeckung entfernen (Bild 9-10)

Filtereinsatz entnehmen (Bild 11)

Luftfilter durch Ausklopfen, Ausblasen mit Druckluft oder durch Waschen mit Seifenwas- ser reinigen. Achtung! Gewaschenen Luftfilter vor erneutem Einbau trocknen lassen.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Zündkerze regelmäßig reinigen, wenn nötig erset- zen. Elektrodenabstand auf 0,6 mm einstellen.

Zündkerzenstecker mit einer Drehbewegung abziehen (Bild 12)

Zündkerze mit Zündkerzenschlüssel entfer- nen (Bild 13)

Zündkerze mit Kupferdrahtbürste reinigen bzw. neue verwenden.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Anl_NBP_E_16_SPK7.indb 8 24.11.2020 10:00:05DE

Kraftstoffleitung abziehen (Bild 14)

Kraftstoffilter aus Tank schrauben (Bild 15)

Kraftstofffilter mit Druckluft reinigen. Achten Sie dabei darauf, den Filter nicht zu beschä- digen.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Vor längerem Nichtgebrauch oder Überwinte- rung die Pumpe gründlich mit Wasser durch- spülen.

Benzinhahn schließen und Motor laufen lassen bis dieser stoppt, um den Vergaser zu entleeren.

Tank vollständig Füllen um Rostbildung zu verhindern.

Entleerungsschraube (Bild 1/Pos. 6) entfer- nen und das Pumpengehäuse vollständig entleeren.

Das Gerät an einem trocken Ort außerhalb der Reichweite von Kindern lagern.

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen. Anl_NBP_E_16_SPK7.indb 9 24.11.2020 10:00:05DE

Störung Mögliche Ursache Behebung Motor kann nicht gestartet werden - Zündkerze verrußt - Luftfi lter verschmutzt - Keine Kraftstoff im Tank - Ölabschaltautomatik spricht an - Zündkerze reinigen und ersetzen - Luftfi lter reinigen - Kraftstoff einfüllen - Ölstand prüfen, Motoröl auff üllen Pumpe saugt nicht

- Saugventil nicht im Wasser - Pumpenraum ohne Wasser - Luft in der Saugleitung - Saugkorb (Saugventil) verstopft - Max. Saughöhe überschritten - Saugventil in Wasser legen - Pumpenraum durch Füllstutzen mit Wasser füllen - Saugleitung auf Leckagen prüfen und falls nötig versiegeln oder er- setzen. - Saugkorb reinigen - Saughöhe überprüfen, ggf. verrin- gern Fördermenge unge- nügend - Saughöhe zu hoch - Saugkorb verschmutzt - Wasserspiegel sinkt rasch und Saugleitung ragt aus Wasser - Pumpenleistung verringert durch Ablagerungen - Saughöhe überprüfen, ggf. verrin- gern - Saugkorb reinigen - Saugleitung tiefer legen - Pumpe reinigen Achtung! Die Pumpe darf nicht trocken laufen. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_NBP_E_16_SPK7.indb 10 24.11.2020 10:00:05DE

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Zündkerze, Luftfi lter, Kraftstoff fi lter Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_NBP_E_16_SPK7.indb 11 24.11.2020 10:00:06DE

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_NBP_E_16_SPK7.indb 12 24.11.2020 10:00:06DE
