BEDIENUNGSANLEITUNG iPlenti Joie

Willkommen bei Joie™

Wir begrüßen Sie als ein weiteres Mitglied der Joie-Familie! Wir freuen uns, Ihr kleines Kind auf Reisen zu begleiten. Wenn Sie mit dem verstärkten Kinderrückhaltesystem I-Plenti™ unterwegs sind, verwenden Sie ein hochwertiges, komplett sicherheitszertifiziertes i-Size-Kinderrückhaltesystem. Lesen Sie diese Anleitung sorgfältig durch und beachten Sie die einzelnen Schritte zur Gewährleistung einer komfortablen Fahrt und optimalen Sicherheit für Ihr Kind.

Zur Nutzung dieses fortschrittlichen Kinderrückhaltesystems von Joie entsprechend der UN-Richtlinie Nr. 129 muss Ihr Kind die folgenden Voraussetzungen erfüllen.

Kinder mit einer Körpergröße von 76 bis 150 cm / Gewicht des Kindes 9 bis 36 kg (ca. 12 Jahre alt oder jünger).

Basis

Bitte lesen Sie vor Installation und Nutzung des Produktes alle Anweisungen in dieser Anleitung.

! WICHTIG: FÜR KÜNFTIGE BEZUGNAHME AUFBEWAHREN. BITTE SORGFÄLTIG DURCHLESEN.

Bewahren Sie die Anleitung bitte stets in der rechts abgebildeten Aufbewahrungstasche im Sitzpolster auf.

Garantieinformationen finden Sie auf unserer Webseite unter joiebaby.com

Bitte vergewissern Sie sich, dass nichts fehlt. Bitte wenden Sie sich an den Händler, falls etwas fehlen sollte.

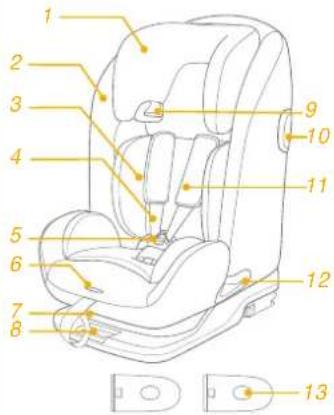

1 Kopfstütze
2 Untere Rückenstütze
3 Babyeinsatz
4 Schultergurt
5 Gurtschnalle
6 Gurtverstellknopf
7 Neigungseinstellknopf
8 ISOFIX-Einstellknopf
9 Fahrzeugschultergurtführung
10 Seitlicher Aufprallschutz
11 Schultergurtabdeckung
12 Fahrzeuggurtführung

13 Seitlicher Aufprallschutz x2 (darf nur an Türseite genutzt werden)
14 Kopfstützenversteller
15 Oberer Haltegurt
16 Haltegurteinsteller
17 Haltegurthaken
18 Tasche
19 ISOFIX-Verbinder
20 ISOFIX-Führungen
21 IM-Aufbewahrungstasche (IM bitte jederzeit in der Aufbewahrungstasche aufbewahren)

Achten Sie darauf, dass feste Gegenstände und Kunststoffteile des verstärkten Kinderrückhaltesystems so platziert und installiert sind, dass sie nicht von einem beweglichen Sitz oder in einer Tür des Fahrzeugs eingeklemmt werden.
! Zur Nutzung dieses fortschrittlichen Kinderrückhaltesystems entsprechend der UN-Richtlinie Nr. 129 muss Ihr Kind die folgenden Voraussetzungen erfüllen.
Kinder mit einer Körpergröße von 76 bis 150 cm / Gewicht des Kindes 9 bis 36 kg (ca. 12 Jahre alt oder jünger).
Bei Verwendung mit einer Körpergröße zwischen 135 und 150 cm passt es möglicherweise nicht in alle Fahrzeuge, bspw. wenn das Fahrzeugdach an der Seite niedrig ist.
Das fortschrittliche Kinderrückhaltesystem passt bei Verwendung an einer dieser Positionen möglicherweise nicht in alle zugelassenen Fahrzeuge.
! WICHTIG - NICHT VERWENDEN, BEVOR DAS KIND ÄLTER ALS 15 MONATE IST (siehe Anweisungen)
! Jegliche Gurte, die das fortschrittliche Kinderrückhaltesystem im Fahrzeug halten, müssen sicher sitzen. Jegliche Gurte, die das Kind halten, sollten entsprechend dem Körper des Kindes angepasst werden. Achten Sie darauf, dass die Gurte nicht verdreht sind.
! Verwenden Sie NUR die in der Anleitung beschriebenen und am Rückhaltesystem für Kleinkinder markierten belastbaren Kontaktpunkte.

WARNUNG

! Bringen Sie den Sicherheitsgurt richtig an, nachdem Sie Ihr Kind in dieses fortschrittliche Kinderrückhaltesystem gesetzt haben. Stellen Sie sicher, dass der Beckengurt so tief wie möglich angelegt ist, damit das Becken sicher gehalten wird.
! Dieses Kinderrückhaltesystem sollte ersetzt werden, wenn sie übermäßiger Belastung in einem Unfall ausgesetzt waren. Ein Unfall kann es beschädigen, ohne sichtbare Spuren aufzuweisen.
! Beachten Sie die Gefahren durch nicht von einer zuständigen Stelle zugelassenen Veränderungen oder Ergänzungen an diesem Produkt. Beachten Sie außerdem die Gefahren bei Nichteinhaltung der Installationsanweisungen des Herstellers eines Kinderrückhaltesystems.
! Bitte platzieren Sie dieses fortschrittliche Kinderrückhaltesystem nicht im direkten Sonnenlicht; andernfalls kann es zu heiß für die Haut Ihres Kindes werden. Fassen Sie das Kinderrückhaltesystem immer erst an, bevor Sie das Kind hineinsetzen.
! Ein Kind darf nicht unbeaufsichtigt im verstärkten Kinderrückhaltesystem zurückgelassen werden.
! Gepäck und andere Gegenstände, die bei einem Unfall Verletzungen verursachen könnten, sollten angemessen gesichert werden.
Das verstärkte Kinderrückhaltesystem sollte nicht ohne die Textilteile verwendet werden.

WARNUNG

! Die Textilteile sollten ausschließlich durch die vom Hersteller empfohlenen Teile ersetzt werden, da sie das Verhalten des Kinderrückhaltesystems wesentlich beeinflussen.
! Die Anleitung sollte in der Nähe des fortschrittlichen Kinderrückhaltesystems bzw. bei integrierten Rückhaltesystemen im Fahrzeughandbuch aufbewahrt werden. Beachten Sie außerdem das Handbuch des Fahrzeugherstellers.

Notfall

Bei einem Notfall oder Unfall ist es besonders wichtig, dass bei Ihrem Kind umgehend Erste Hilfe geleistet und es medizinisch versorgt wird.

Produktinformationen

Zur Installation mit ISOFIX-System und oberem Gurt

1. Dies ist ein verstärktes „i-Size“-Kinderrückhaltesystem. Es ist gemäß UN-Richtlinie Nr. 129 für die Verwendung in „i-Size“-kompatiblen Fahrzeugsitzpositionen zugelassen, wie vom Fahrzeughersteller im Handbuch Ihres Fahrzeugs aufgeführt ist.
2. Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des verstärkten Kinderrückhaltesystems.

Zur Installation mit 3-Punkt-Gurt

Zur Installation mit 3-Punkt-Gurt + ISOFIX-System

1. Diese Sitzerhöhung ist ein verstärktes „i-Size“-Kinderrückhaltesystem. Es ist gemäß UN-Regelung Nr. 129 primär für die Verwendung in „i-Size“-Sitzpositionen zugelassen, wie vom Fahrzeughersteller im Handbuch Ihres Fahrzeugs aufgeführt ist.
2. Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des verstärkten Kinderrückhaltesystems.

Materialien Kunststoff, Metall, Stoff

Patentnr. Patente angemeldet

Auswahl des Installationsmodus

	Körpergröse des Kindes	Installationsmodus	Installation		Referenssalter	Neigungsposition
	76 bis 105 cm/ max. 19,5 kg	Kleinklindmodus		Bitte verwenden Sie den Babyensatz zum Stützen des Kindes, falls sich die Schultern des Kindes unterhalt der Unterkante der Kopfstütze befinden.	15 Monate bis circa 4,5 Jahre	Position 1-3
ECE R129	100 bis 150 cm	Juniormodus			3 Jahre bis ca. 12 Jahre	Position 1-3

Bei der Installation zu beachten

Seitlichen Aufprallschutz verwenden

siehe Abbildungen 1 2

1. Das fortschrittliche Kinderrückhaltesystem wird mit abnehmbarem seitlichem Aufprallschutz geliefert. Dieser seitliche Schutz Aufprallschutz MUSS auf der Türseite des Fahrzeugs verwendet werden. Installation in ①.
2. Drücken Sie den Freigabeknopf zum Entfernen des Seitenaufprallschutzes. 2

Neigungseinstell

siehe Abbildungen 3 - 5

Drücken Sie den Neigungseinstellknopf 3 zur Anpassung der Position des fortschrittlichen Kinderrückhaltesystems. Die Neigungswinkel werden dargestellt in 4.

Es gibt bei der Benutzung in Fahrtrichtung 3 Neigungspositionen. 4

! Bitte stellen Sie sicher, dass die Rückenlehneneinstellung verriegelt ist. 5
! Das fortschrittliche Kinderrückhaltesystem passt bei Verwendung an einer dieser Positionen möglicherweise nicht in alle zugelassenen Fahrzeuge.

Höhenanpassung

für Kopfstütze und Schultergurte

siehe Abbildungen 6 - 10

1. Bitte passen Sie die Kopfstütze entsprechend 6 7 auf eine geeignete Höhe an.
   ! Bei Verwendung im Kleinkindmodus muss die Höhe des Schultergurtes auf Höhe der Schultern des Kindes liegen. 6-1
   ! Der maximale Abstand zwischen der Schulter des Babys und der Schulteröffnung beträgt 4 cm. 6-2

! Bei Verwendung im Juniormodus müssen die Schultergurtführungen auf Höhe der Schultern des Kindes liegen. 7
2. Drücken Sie den Kopfstützeneinstellhebel und schieben Sie die Kopfstütze dann herauf oder herunter, bis sie in einer der 9 Positionen einrastet. 8 9
! Vor Anpassung der Kopfstützenhöhe muss sich Ihr Kind leicht nach vorne lehnen.
! Die seitlichen Flügel können sich allmählich öffnen, während die Kopfstütze auf die 4. Position eingestellt ist. 10
! Das fortschrittliche Kinderrückhaltesystem passt bei Verwendung an einer dieser Positionen möglicherweise nicht in alle zugelassenen Fahrzeuge.

Im Kleinkindmodus verwenden (Körpergröße des Kindes 76 bis 105 cm/Gewicht des Kindes 9 bis 19,5 kg/15 Monate bis 4,5 Jahre)

siehe Abbildungen 11 - 32

1. Befestigen Sie gegebenenfalls die ISOFIX-Führungen an den ISOFIX-Schienen des Fahrzeugs. 11
   ! Bitte neigen Sie den Sitz in die maximale aufrechte Position, bevor Sie das verstärkte Kinderrückhaltesystem montieren.
2. Positionieren Sie die den oberen Haltegurt hinter dem Fahrzeugsitz. 12
3. Ziehen Sie die ISOFIX-Befestigungen aus, indem Sie auf den Freigabeknopf drücken und gleichzeitig an der Befestigung ziehen. 13
   ! Es gibt mehrere ISOFIX-Positionen.
4. Achten Sie darauf, dass beide ISOFIX-Befestigungen gut an ihren ISOFIX-Verankerungspunkten befestigt sind. 14-1 Die Anzeigen an beiden ISOFIX-Befestigungen sollten vollständig grün sein. 14-2
5. Drücken Sie den ISOFIX-Freigabeknopf und drücken Sie die Basis nach hinten gegen den Fahrzeugsitz, bis sie eng anliegt. 15

6. Halten Sie zum Ausziehen des oberen Haltegurts den Knopf am Haltegurteinsteller gedrückt und ziehen Sie den Gurt auf die gewünschte Länge. 16

7. Verbinden Sie den Haltegurthaken sicher mit der Verankerung. 17
   ! Verwenden Sie den oberen Haltegurt, falls das Fahrzeug mit einer Haltegurtverankerung ausgestattet ist und die Fahrzeuganforderungen erfüllt werden (siehe Fahrzeughandbuch).

8. Stellen Sie sicher, dass der Haltegurthaken sicher in der Verankerung befestigt ist. 18 Die Farben der Anzeigen am Haltegurteinsteller sollten vollständig grün sein.
9. Das Kinderrückhaltesystem ist wie in 19 abgebildet installiert.
   ! Die Farben der Anzeigen am Haltegurteinsteller sollten vollständig grün sein. 19-1
   ! Die Anzeigen an beiden ISOFIX-Befestigungen sollten vollständig grün sein. 19-2

Verstärktes Kinderrückhaltesystem entfernen

1. Drücken Sie den Freigabeknopf ^20 zum Lösen des Gurtes, lösen Sie dann den Haken zum Entfernen des oberen Haltegurtes. ^21
2. Zum Ausbau der Basis aus dem Fahrzeug müssen Sie auf den ISOFIX-Freigabeknopf, drücken und die Basis vom Sitz ziehen. 22
3. Danach drücken und ziehen Sie von beiden Seiten an der ISOFIX-Befestigung. 23
4. Zum Transportieren drücken Sie den ISOFIX-Freigabeknopf und bewegen die ISOFIX-Befestigung so, dass sie komplett zusammengeklappt ist. ^24

Ihr Kind sichern

1. Drücken Sie auf den Gurtbandeinstellknopf, während Sie den Schultergurt auf die richtige Länge einstellen. 25
2. Drücken Sie den roten Knopf zum Lösen der Schnalle. 26
3. Befestigen Sie die Schnallen an beiden Seiten des Sitze, damit sich das Baby komfortabler hineinsetzen lässt. 27

4. Bitte verwenden Sie den Babyensatz zum Stützen des Kindes, falls sich die Schultern des Kindes unterhalb der Unterkante der Kopfstütze befinden. 28

5. Setzen Sie das Kind in das fortschrittliche Kinderrückhaltesystem und führen Sie beide Arme durch die Gurte. 29

6. Schließen Sie die Schnalle. 30
7. Ziehen Sie die Gurtführung herab und stellen Sie sie auf die passende Länge ein, so dass Ihr Kind sicher gehalten wird. 31
   ! Der Abstand zwischen dem Kind und dem Schulterriemen sollte etwa die Dicke einer Hand betragen.
8. Sie müssen in der Lage sein, den Gurt unter den Textilteilen zu befestigen. 32

Im Juniormodus verwenden (Körpergröße des Kindes 100 bis 150 cm/ Gewicht des Kindes 15 bis 36 kg/3 bis 12 Jahre)

siehe Abbildungen 33 - 38

1. Bewahren Sie Schultergurtabdeckung und Schrittgurtabdeckung an einem sicheren Ort auf. 33
2. Bewahren Sie Schnalle und Gurtbänder an einem sicheren Ort auf. 44 35 36

Ihr Kind sichern

Installation mit 3-Punkt-Gurt

1. Zur Gewährleistung der richtigen Höhe der Kopfstütze MUSS der untere Teil der Kopfstütze mit der oberen Schulterhöhe des Kindes bündig ausgerichtet sein.
2. Siehe richtig montierter 3-Punkt-Gurt in 37

! Der Schultergurt muss durch die Schultergurtführung laufen. 37-1 ! Der Taillengurt muss durch die Schlitze des Taillengurts laufen. 37-2
! Das fortschrittliche Kinderrückhaltesystem kann nicht verwendet werden, wenn der Verschluss (Gurtschloss) des Fahrzeugsicherheitsgurtes zu lang ist, um das fortschrittliche Kinderrückhaltesystem fest zu verankern. 37–3

! Sichern Sie das Kind vorne niemals nur mit dem Taillengurt eines Fahrzeugs.
! Der Schultergurt darf nicht locker oder unter dem Arm positioniert sein.
! Der Schultergurt darf sich nicht hinter dem Rücken des Kindes befinden.
Das Kind darf zur Vermeidung von Strangulationsgefahr nicht im fortschrittlichen Kinderrückhaltesystem nach unten rutschen können.

Zur Installation mit 3-Punkt-Gurt + ISOFIX-System

1. Installation mit ISOFIX-System, siehe 11-15.

2. Zur Gewährleistung der richtigen Höhe der Kopfstütze MUSS der untere Teil der Kopfstütze mit der oberen Schulterhöhe des Kindes bündig ausgerichtet sein.

3. Siehe richtig montierter 3-Punkt-Gurt in 38

! Der Schultergurt muss durch die Schultergurtführung laufen. 38-1
! Der Taillengurt muss durch die Schlitze des Taillengurts laufen. 38-2

! Das fortschrittliche Kinderrückhaltesystem kann nicht verwendet werden, wenn der Verschluss (Gurtschloss) des Fahrzeugsicherheitsgurtes zu lang ist, um das fortschrittliche Kinderrückhaltesystem fest zu verankern. 38-3

! Achten Sie darauf, dass beide ISOFIX-Befestigungen gut an ihren ISOFIX-Verankerungspunkten befestigt sind. Die Anzeigen an beiden ISOFIX-Befestigungen sollten vollständig grün sein. 38-4

! Vergewissern Sie sich, dass das Kinderrückhaltesystem gut befestigt ist, indem Sie an beiden ISOFIX-Befestigungen ziehen.

! Sichern Sie das Kind vorne niemals nur mit dem Taillengurt eines Fahrzeugs.

! Der Schultergurt darf nicht locker oder unter dem Arm positioniert sein.

! Der Schultergurt darf sich nicht hinter dem Rücken des Kindes befinden.

Das Kind darf zur Vermeidung von Strangulationsgefahr nicht im fortschrittlichen Kinderrückhaltesystem nach unten rutschen können.

Textilteile entfernen

siehe Abbildungen 39 - 45

1. Drücken Sie den roten Knopf zum Lösen der Schnalle. 39
2. Befolgen Sie zum Entfernen der Textilteile die Schritte 40 - 45.
   Bringen Sie die Textilteile wieder an, indem Sie die obigen Schritte in umgekehrter Reihenfolge befolgen.

Pflege und Wartung

Waschen Sie die Textilteile mit kaltem Wasser unter 30°C.
! Sie dürfen die Textilteile nicht bügeln.
! Sie dürfen die Textilteile nicht bleichen oder in die chemische Reinigung geben.
! Reinigen Sie dieses Kinderrückhaltesystem nicht mit unverdünnten Reinigungsmitteln Benzin oder anderen organischen Lösungsmitteln. Das Produkt kann dadurch beschädigt werden.
! Reinigen Sie das Kinderrückhaltesystem mit mildem Reiniger, Wasser und einem weichen Tuch.
! Bitte wringen Sie die Textilteile und das Innenpolster nicht kräftig aus. Andernfalls könnten an den Textilteilen und am Innenpolster Falten zurückbleiben.
! Bitte hängen Sie die Textilteile und das Innenpolster zum Trocknen im Schatten auf.
! Bitte entfernen Sie das verstärkte Kinderrückhaltesystem vom Fahrzeugsitz, wenn es längere Zeit nicht verwendet wird. Bewahren Sie das fortschrittliche Kinderrückhaltesystem an einem kühlen, trockenen Ort außerhalb der Reichweite des Kindes auf.
