MANUALE UTENTE iPlenti Joie

Congratulazioni per essere entrato a far parte della famiglia Joie! Siamo lieti di partecipare al tuo viaggio con il bambino. Viaggiando con il sistema di ritenuta per bambini avanzato I-Plenti™, stai utilizzando un sistema di ritenuta per bambini avanzato i-Size di alta qualità e con sicurezza totalmente certificata. Leggere attentamente questo manuale e attenersi a ogni procedura per garantire un viaggio comodo e la migliore protezione per il bambino.

Per utilizzare il sistema di ritenuta per bambini avanzato Joie in conformità alla normativa UN N. 129, il bambino deve soddisfare i seguenti requisiti.

Altezza del bambino 76 cm-150 cm/Peso del bambino 9 kg/36 kg (circa 12 anni o meno).

Base

Leggere tutte le istruzioni del presente manuale prima di installare e usare il prodotto.

! IMPORTANTE: DA CONSERVARI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.

Conservare il manuale di istruzioni nella tasca portaoggetti situata all'interno dell'imbottitura del seggiolino, come mostrato nella figura a destra.

Per informazioni più dettagliate, si prega di visitare il nostro sito web all'indirizzo joiebaby.com

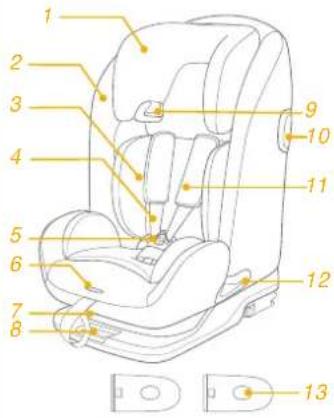

Assicurarsi che siano presenti tutti i componenti. Se qualche componente risulta mancante, consultare il rivenditore.

1 Poggiatesta
2 Supporto posteriore inferiore
3 Cuscino
4 Bretelle
5 Fibbia della cintura
6 Pulsante del regolatore
7 Pulsante di regolazione della reclinazione
8 Pulsante di regolazione ISOFIX
9 Guida per la cintura per le spalle del veicolo
10 Protezione da impatto laterale
11 Copertura bretelle
12 Guida per la cintura addominale del veicolo

13 Protezione dagli impatti laterali x2 (deve essere solo sul lato portiera)
14 Leva di regolazione poggiatesta
15 Cinghia dell'imbracatura superiore
16 Regolatore cinghia dell'imbracatura
17 Gancio dell'imbracatura
18 Tasca
19 Attacco ISOFIX
20 Guide ISOFIX
21 Tasca portaoggetti per manuale istruzioni (conservare sempre questo manuale nella tasca portaoggetti)

! Fare in modo che gli oggetti rigidi e le parti in plastica del sistema di ritenuta per bambini avanzato siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo.
! Per utilizzare il sistema di ritenuta per bambini avanzato in conformità alla normativa UN N. 129, il bambino deve soddisfare i seguenti requisiti. Altezza del bambino 76 cm-150 cm/Peso del bambino 9 kg/36 kg (circa 12 anni o meno).
! Se usato per altezze tra 135cm e 150cm, potrebbe non adattarsi a tutti i veicoli, a causa di una posizione bassa del tetto del veicolo sul lato.
! Il sistema di ritenuta per bambini avanzato potrebbe non essere adatto a tutti i veicoli approvati se utilizzato in una di queste posizioni.
! IMPORTANTE: NON UTILIZZARLO PRIMA CHE IL BAMBINO SUPERI I 15 MESI DI ETÀ (fare riferimento alle istruzioni).
! Le cinghie che tengono il sistema di ritenuta per bambini avanzato sul veicolo devono essere strette. Le cinghie che trattengono il bambino devono essere regolate sul corpo del bambino e le cinghie non devono essere attorcigliate.
! NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul dispositivo avanzato di ritenuta per bambini.

AVVERTENZA

! Dopo aver messo il bambino nel sistema di ritenuta per bambini avanzato, utilizzare correttamente la cintura di sicurezza. È estremamente importante che la cinghia addominale sia indossata in basso in modo da sostenere il bacino.
Il sistema di ritenuta per bambini avanzato deve essere sostituito se è stato sottoposto a violenti sollecitazioni in caso di incidente. Un incidente può causare danni impossibili da notare.
Considerare il pericolo di apportare modifiche o aggiunte al dispositivo senza l'approvazione dell'autorità competente e il pericolo di non seguire attentamente le istruzioni di installazione fornite dal produttore del sistema di ritenuta per bambini avanzato.
Tenere il sistema di ritenuta per bambini avanzato lontano dalla luce del sole per evitare di causare ustioni alla pelle del bambino. Toccare sempre il sistema di ritenuta per bambini avanzato prima di far sedere il bambino.
! Non lasciare il bambino incustodito nel sistema di ritenuta per bambini avanzato.
! I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente.
Il sistema di ritenuta per bambini avanzato non deve essere utilizzato senza il rivestimento imbottito.

AVVERTENZA

Il rivestimento imbottito deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del sistema di ritenuta.
! Le istruzioni devono essere conservate sempre sul sistema di ritenuta per bambini avanzato o nel manuale del veicolo in caso di sistemi di ritenuta integrati. L'utente deve inoltre fare riferimento al manuale del costruttore del veicolo.

Emergenza

In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate.

Informazioni sul prodotto

Per installazione con sistema ISOFIX + imbracatura superiore

1. È un sistema di ritenuta per bambini avanzato i-Size. È omologato alla Normativa UN N. 129, per l'uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale dell'utente del veicolo.
2. In caso di dubbi, consultare il produttore o il rivenditore del dispositivo avanzato di ritenuta per bambini.

Installazione con cintura a 3 punti Installazione con cintura a 3 punti + sistema ISOFIX

1. È un sistema di ritenuta per bambini avanzato con rialzo i-Size. È omologato alla Normativa UN N.129, per l'uso principale in "posizioni dei sedili i-Size", come indicato dai produttori dei veicoli nel manuale dell'utente del veicolo.
2. In caso di dubbi, consultare il produttore o il rivenditore del sistema di ritenuta per bambini avanzato.

Materiali Plastica, metallo, tessuto

N. brevetto In attesa di brevetto

Scelta della modalità di installazione

ECE R129	Dimensioni del bambino	Modalità di installazione	installazione		Età di riferimento	Posizione reclinato
	76 cm-105 cm/ max. 19,5 kg	Modalità "Primi passi"		Utilizzare l'inserto per neonati per sostenere il bambino se le spalle del bambino sono più in basso del bordo infenore del poggiatesta.	Da 15 mesi a circa 4.5 anni	Posizione 1-3
	100cm-150 cm	Modalità Junior		[246W]	Da 3 anni a circa 12 anni	Posizione 1-3

Dubbi sull'installazione

Utilizzo della protezione dagli impatti laterali

vedere le figure 1 2

1. Il sistema di ritenuta per bambini avanzato è fornito con protezione dagli impatti laterali rimovibile. Questa protezione dagli impatti laterali DEVE essere utilizzata sul lato della portiera del veicolo. Installazione mostrata in 1.
2. Premere il pulsante di rilascio per rimuovere la protezione dagli impatti laterali. ②

Regolazione della reclinazione

vedere le figure 3 - 5

Premere il pulsante di regolazione della reclinazione 3 per regolare il sistema di ritenuta per bambini avanzato nella posizione corretta. Gli angoli di reclinazione sono mostrati in 4.

La modalità in senso di marcia dispone di 3 diverse posizioni di reclinazione. 4

! Verificare che la regolazione dello schienale sia in posizione. 5
! Il sistema di ritenuta per bambini avanzato potrebbe non essere adatto a tutti i veicoli approvati se utilizzato in una di queste posizioni.

Regolazione dell'altezza del poggiatesta e delle bretelle

vedere le figure 6 - 10

1. Regolare il poggiatesta all'altezza appropriata in conformità a 67.
   ! Se utilizzate in Modalità “Primi passi”, le bretelle devono essere all'altezza o appena sotto le spalle del bambino. 6-1

! La distanza massima tra la spalla del bambino e il foro per la spalla è di 4 cm. 6-2
! Se utilizzate in Modalità “Junior”, le guide della cintura di sicurezza devono essere all'altezza o appena sotto le spalle del bambino.
2. Tirare la leva di regolazione del poggiatesta, quindi tirare verso l'alto o spingere verso il basso il poggiatesta finché non scatta in una delle 9 posizioni. 8 9
! Prima di regolare l'altezza del poggiatesta, piegare leggermente in avanti il bambino.
! Le alette laterali si aprono gradualmente durante la regolazione del poggiatesta nella 4 ^a posizione. ^10
! Il sistema di ritenuta per bambini avanzato potrebbe non essere adatto a tutti i veicoli approvati se utilizzato in una di queste posizioni.

Uso della Modalità Primi passi (Altezza del bambino 76 cm-105 cm/Peso del bambino 9 kg-19,5 kg/15 mesi-4,5 anni)

vedere le figure 11 - 32

1. Se necessario, fissare le guide ISOFIX sulle barre ISOFIX del veicolo. 11
   ! Reclinare lo schienale nella posizione più verticale prima di montare il dispositivo avanzato di ritenuta per bambini.
2. Collocare l'imbracatura superiore dietro il sedile del veicolo. 12
3. Estendere gli attacchi ISOFIX premendo il pulsante di rilascio mentre si tira l'attacco. 13
   ! ISOFIX può essere regolato in varie posizioni.
4. Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. 14-1 Il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. 14-2
5. Premere il pulsante di sgancio ISOFIX e spingere di nuovo la base contro il sedile del veicolo finché non è salda. 15

6. Per estendere l'imbracatura superiore per l'uso, premere il pulsante sul regolatore dell'imbracatura e tirare per allungare. 16

7. Collegare saldamente il gancio dell'imbracatura sull'ancoraggio. 17
   ! Utilizzare l'imbracatura superiore per l'installazione se il veicolo è dotato di ancoraggio per l'imbracatura e vengono soddisfatti i requisiti (consultare il manuale dell'utente del veicolo).

8. Assicurarsi che il gancio dell'imbracatura sia fissato saldamente all'ancoraggio. 18 I colore degli indicatori sul regolatore cinghia dell'imbracatura devono essere completamente verdi.
9. Il sistema di ritenuta per bambini avanzato è installato come mostrato in 19.
   ! I colore degli indicatori sul regolatore cinghia dell'imbracatura devono essere completamente verdi. 19-1
   ! Il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. 19-2

Rimozione del sistema di ritenuta per bambini avanzato

1. Premere il pulsante di rilascio 20 per allentare le cinghie, quindi staccare il gancio per rimuovere l'imbracatura superiore. 21
2. Per rimuovere la base dal veicolo, premere il pulsante di rilascio ISOFIX e tirare di nuovo la base dal sedile. 22
3. Quindi, premere e tirare di nuovo l'attacco ISOFIX su entrambi i lati. 23
4. Per il trasporto, premere il pulsante di rilascio ISOFIX e spostare indietro l'attacco ISOFIX in modo che sia piegato completamente. 24

Protezione del bambino

1. Premere il pulsante del regolatore, mentre si estraggono le cinture per le spalle alla lunghezza adeguata. 25
2. Premere il pulsante rosso per sganciare la fibbia. 26
3. Fissare le fibbie su entrambi i lati del sedile, per agevolare il posizionamento del bambino. 27

4. Utilizzare l'inserto per neonati per sostenere il bambino se le spalle del bambino sono più in basso del bordo inferiore del poggiatesta. 67 68

5. Mettere il bambino nel sistema di ritenuta per bambini avanzato e infilare le braccia nelle cinture. 29

6. Agganciare la fibbia. 30
7. Tirare verso il basso il regolatore e regolarlo alla lunghezza adeguata per assicurarsi che sia perfettamente allacciato. 31

! Assicurarsi che lo spazio tra il bambino e la cintura per le spalle sia di circa lo spessore di una mano.

1. Fissare l'imbracatura sotto il rivestimento imbottito. 32

Uso della Modalità Junior (Altezza del bambino 100 cm-150 cm/Peso del bambino 15 kg-36 kg/3 anni -12 anni)

vedere le figure 33 - 38

1. Conservare la copertura bretelle e la copertura cintura spartigambe in posizione sicura. 33
2. Riporre la fibbia e le bretelle in un luogo sicuro. 34 35 36

Protezione del bambino

Installazione con cintura a 3 punti

1. Per garantire l'altezza corretta del poggiatesta, la parte inferiore del poggiatesta DEVE essere alla stessa altezza della parte superiore delle spalle del bambino.
2. Il montaggio corretto con cintura a 3 punti di fissaggio è indicato in 37

! La cinture per le spalle deve passare attraverso la relativa guida. 37-1
! La cintura addominale deve passare attraverso le relative fessure. 37-2
! Non è possibile utilizzare il sistema di ritenuta per bambini avanzato se la fibbia della cintura di sicurezza (estremità femmina della fibbia) è troppo lunga per ancorare in modo sicuro il dispositivo avanzato di ritenuta per bambini. 37-3

! Non utilizzare mai solo con cintura addominale del veicolo intorno alla parte anteriore del bambino.
! Non utilizzare la cintura per le spalle allentata o posizionata sotto il braccio.
! Non utilizzare la cintura per le spalle dietro le spalle del bambino.
! Non consentire al bambino di scivolare nel sistema di ritenuta per bambini avanzato in caso di strangolamento.

Installazione con cintura a 3 punti + sistema ISOFIX

1. Installazione con sistema ISOFIX come 11-15.
2. Per garantire l'altezza corretta del poggiatesta, la parte inferiore del poggiatesta DEVE essere alla stessa altezza della parte superiore delle spalle del bambino.
3. Il montaggio corretto con cintura a 3 punti di fissaggio è indicato in 38
   ! La cinture per le spalle deve passare attraverso la relativa guida. 38-1
   ! La cintura addominale deve passare attraverso le relative fessure. 38-2
   Non è possibile utilizzare il sistema di ritenuta per bambini avanzato se la fibbia della cintura di sicurezza (estremità femmina della fibbia) è troppo lunga per ancorare in modo sicuro il sistema di ritenuta per bambini avanzato. 38-3
   ! Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. 38-4
   ! Assicurarsi che il sistema di ritenuta per bambini avanzato sia installato saldamente tirando entrambi gli attacchi ISOFIX.
   ! Non utilizzare mai solo con cintura addominale del veicolo intorno alla parte anteriore del bambino.
   ! Non utilizzare la cintura per le spalle allentata o posizionata sotto il braccio.
   ! Non utilizzare la cintura per le spalle dietro le spalle del bambino.
   Non consentire al bambino di scivolare nel sistema di ritenuta per bambini avanzato in caso di strangolamento.

Rimozione del rivestimento imbottito

vedere le figure 39 - 45

1. Premere il pulsante rosso per sganciare la fibbia. 39
2. Seguire i passi 40 - 45 per rimuovere il rivestimento imbottito.
   Per inserire di nuovo il rivestimento imbottito, ripetere le procedure di cui sopra in ordine inverso.

Cura e manutenzione

! Lavare il rivestimento imbottito con acqua fredda sotto i 30°C.
! Non stirare il rivestimento imbottito.
! Non candeggiare e non lavare a secco il rivestimento imbottito.
! Non usare detergenti non diluiti, benzina o altri solventi organici per lavare il sistema di ritenuta per bambini avanzato. Potrebbe danneggiare il prodotto.
! Pulire il sistema di ritenuta per bambini avanzato con detergente neutro, acqua e un panno morbido.
Non attorcigliare il rivestimento imbottito e l'imbottitura interna per asciugare con grande forza. Si potrebbero lasciare grinze sul rivestimento imbottito e l'imbottitura interna.
! Appendere il rivestimento imbottito e l'imbottitura interna all'ombra per asciugare.
! Rimuovere il sistema di ritenuta per bambini avanzato dal sedile del veicolo se non viene usato per un lungo periodo di tempo. Sistemare il sistema di ritenuta per bambini avanzato in un luogo fresco e asciutto e inaccessibile al bambino.
