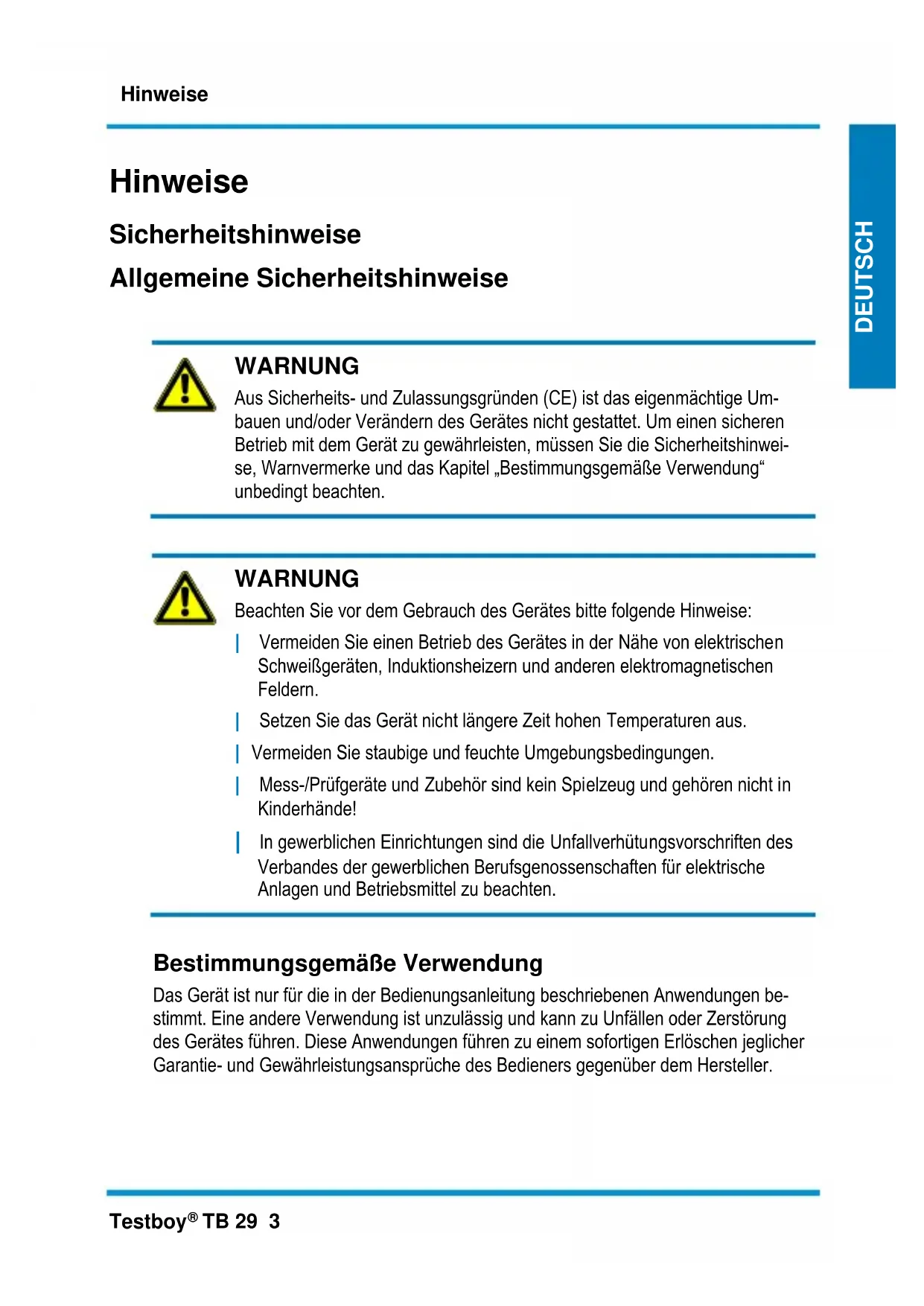

TB 29 3 DEUTSCH DEUTSCH DEUTSCH Hinweise Sicherheitshinweise Allgemeine Sicherheitshinweise

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Um- bauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinwei- se, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung“ unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern. | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungsbedingungen. | Mess-/Prüfgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen be- stimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.Hinweise 4 Testboy

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei länge- rem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, überneh- men wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshin- weise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die An- leitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die er- forderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern 2020 © Testboy GmbH, Deutschland.Hinweise Testboy

TB 29 5 DEUTSCH DEUTSCH DEUTSCH Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, er- lischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, über- nehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung, | von Testboy nicht freigegebenen Änderungen am Produkt oder | von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernom- men. Änderungen, Druckfehler und Irrtümer vorbehalten.Hinweise 6 Testboy

TB 29 Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Mög- lichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgerä- ten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elekt- rogeräte dürfen dann nicht mehr in die "normalen" Abfallströme einge- bracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo ge- kennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batte- rien/Akkus verkauft werden! Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prü- feinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.deFunktion Testboy

TB 29 7 DEUTSCH DEUTSCH DEUTSCH Funktion Vielen Dank, dass Sie Sich für den Testboy

TB 29 entschieden haben. Das Testgerät eignet sich als netzwerkfähiger Leitungstester zur Bestimmung der Adern- reihenfolge. Die Adernbelegung wird durch ein Display in verschiedenen Bereichen angezeigt. Das Gerät ist ebenfalls mit weiteren Schnittstellen versehen, um möglichst viele Leitungen tes- ten zu können. Dazu gehören: Die BNC Buchse zum Testen von Koaxialkabeln und die RJ11 Buchse zum Testen von z. B. Telefonkabeln.

WARNUNG Keine spannungsführenden Leiter anschließen!Funktion 8 Testboy

TB 29 Erklärung des Gerätes Sender

TB 29 9 DEUTSCH DEUTSCH DEUTSCH Bedienung Einschalten: Gerät über On/Off Taste einschalten. Hierfür die Taste gedrückt halten bis ein Piep-Ton hörbar ist und eine Anzeige auf dem Display erscheint. Selbsttest: Mit der beiliegenden Leitung ist ein Selbsttest möglich. Schließen Sie hierfür die RJ45 Leitung an die RJ45 Buchse des Senders, sowie an die RJ45 Buchse des Empfängers an. Anschließend schalten Sie das Gerät ein und starten einen Test durch Drücken der Taste „TEST“. Bei folgender Abbildung ist das Gerät bereit zur Verwendung:

Belegung: Um die Belegung einer Leitung zu prüfen schließen Sie die zu prüfende Leitung am Sen- der und an der passenden Buchse am Empfänger an. Durch Drücken der „TEST“ Taste wird die Belegung im Display angezeigt. Bei korrekter Verdrahtung sollte sich das gleiche Ergebnis zeigen, wie bei dem vorangegangenen Selbsttest. WICHTIG: Ader „9“ ist bei einem Netzwerkkabeltest die Schirmung. Liegt keine Schirmung an, zeigt das Display „UTP“ und Ader „9“ wird nicht dargestellt. Ist die Schirmung vorhanden, ist „STP“ lesbar und Ader „9“ sollte im Display erschei- nen.Bedienung 10 Testboy

TB 29 Wenn ein Kurzschluss zwischen zwei Adern vorliegt (z. B. Adern 3 und 4), erscheint fol- gende Darstellung:

Falls einzelne Adern vertauscht sind, erscheint z.B. folgende Darstellung: In diesem Beispiel sind die Adern „3“ und „6“ vertauscht. Bei gänzlich fehlenden oder unterbrochenen Adern, erscheint beispielsweise solch eine Darstellung: In diesem Beispiel wird deutlich, dass der Sender keine Rückmeldung des Empfängers auf den Adern „3“ und „6“ erhalten hat. Eine unzureichende Kontaktierung oder ein Ka- belbruch sind wahrscheinlich.Bedienung Testboy

TB 29 11 DEUTSCH DEUTSCH DEUTSCH Diese Fehlerdarstellungen können natürlich auch gemischt auftreten. In diesem Fall könnte das Display etwa folgendes anzeigen:

Batteriewechsel /Batteriezustandsanzeige Bei einer erschöpften Batterie wird dieses durch ein Batteriesymbol im Display ange- zeigt. Batteriewechsel: Öffnen Sie den Deckel des Batteriefaches anhand der Öffnungslasche. Legen Sie eine Batterie Typ 9 V Block ein und schließen Sie diese an die Batterieklem- me an. Schließen Sie das Batteriefach. Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!Technische Daten 12 Testboy

TB 29 Technische Daten Anzeige LC-Display 54 x 26 mm Abmaße Sender L/B/T= 185 / 80 / 32 mm Abmaße Empfänger L/B/T= 107 / 30 / 24 mm Batterien 1 x 9 V Block Betriebstemperatur -10 °C ~ +60 °CInformation Testboy
