Produkttyp	Erdungswiderstandstester
Marke	Testboy
Modell	TV 441
Abmessungen	330 x 125 x 265 mm
Gewicht	3,45 kg
Stromversorgung	6 AA-Batterien 1,5 V (Typ Mignon)
Anzeige	Hintergrundbeleuchtetes LCD-Display
Messkategorie	CAT III 300 V
Messbereich Erdungswiderstand	0 bis 4000 Ω
Genauigkeit Erdungswiderstand (0-29,99 Ω)	±2 % v.M. +6 Digit
Genauigkeit Erdungswiderstand (30-4000 Ω)	±3 % v.M. +3 Digit
Messbereich Erdungsspannung	0 bis 200 V (50/60 Hz)
Genauigkeit Erdungsspannung	±1 % v.M. +5 Digit
Funktionen	2-Pol-Messung, 3-Pol-Messung, Aufzeichnung von 100 Gruppen, MAX/MIN/AVG, Relativmessung, Auto-Abschaltung, Hintergrundbeleuchtung
Betriebstemperatur	0 °C bis 40 °C, RF < 85 %
Lagertemperatur	10 °C bis 50 °C, RF < 85 %
Mitgeliefertes Zubehör	3 Messkabel (rot 15 m, grün 10 m, schwarz 5 m), 2 Hilfserdspieße
Sicherheit	Nicht in explosionsgefährdeter Atmosphäre verwenden, die 5 Sicherheitsregeln beachten
Wartung	Mit neutralem Reinigungsmittel oder feuchtem Tuch reinigen, keine organischen Lösungsmittel verwenden
Batteriewechsel	6 AA-Batterien unter Beachtung der Polarität, bei längerer Nichtbenutzung entfernen
Garantie	Bedienungsanleitung beachten, Änderungen führen zum Garantieverlust

Häufig gestellte Fragen - TV 441 Testboy

Wie misst man den Erdungswiderstand mit dem Testboy TV 441?

Stellen Sie den Drehschalter auf 2POL oder 3POL je nach gewünschter Methode. Verbinden Sie die Messleitungen gemäß Schema mit den Buchsen E, P und C. Drücken Sie die Taste MEASURE, um die Messung zu starten. Das Ergebnis wird automatisch auf dem Display angezeigt.

Was bedeutet die Anzeige > LIMIT 4000 Ω?

Dies zeigt an, dass der Erdungswiderstand der Hilfssonde zu hoch ist, um den Strom durch das Gerät fließen zu lassen. Überprüfen Sie die Verbindungen und befeuchten Sie gegebenenfalls den Boden.

Wie tauscht man die Batterien des Testers aus?

Schalten Sie das Gerät aus und trennen Sie die Kabel. Schrauben Sie den Batteriefachdeckel ab, ersetzen Sie die 6 AA-Batterien unter Beachtung der Polarität und schrauben Sie den Deckel wieder fest.

Was ist der Unterschied zwischen der 2-Pol- und der 3-Pol-Messung?

Die 2-Pol-Messung nutzt vorhandene Massen (Wasserleitungen, Netzerde) als Bezug. Die 3-Pol-Messung erfordert zwei in den Boden eingeschlagene Hilfserdspieße für eine höhere Genauigkeit.

Wie nutzt man die Datenaufzeichnungsfunktion?

Drücken Sie MEMO, um in den Aufzeichnungsmodus zu gelangen. Verwenden Sie die Tasten ▲ und ▼, um einen Speicherplatz auszuwählen, und drücken Sie dann ENTER lange, um zu speichern.

Wie aktiviert man die Hintergrundbeleuchtung?

Drücken Sie die Taste LIGHT, um die Hintergrundbeleuchtung ein- oder auszuschalten. Sie schaltet sich nach 15 Sekunden automatisch aus.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie den Zustand der Batterien und ersetzen Sie sie gegebenenfalls. Stellen Sie sicher, dass der Drehschalter nicht auf OFF steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Händler.

Wie interpretiert man die MAX/MIN/AVG-Messungen?

Drücken Sie die Taste MAX/MIN/AVG, um zwischen den Modi umzuschalten. MAX zeigt den Maximalwert, MIN den Minimalwert und AVG den Durchschnitt der durchgeführten Messungen an.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät niemals in der Nähe von explosionsfähigen Gasen, vermeiden Sie Feuchtigkeit, beachten Sie die 5 Sicherheitsregeln der Elektrotechnik und überschreiten Sie nicht die maximale Spannung von 300 V in Kategorie CAT III.

Wie reinigt und pflegt man das Gerät?

Reinigen Sie das Gerät mit einem feuchten Tuch und einem neutralen Reinigungsmittel. Verwenden Sie niemals organische Lösungsmittel oder Scheuermittel. Lagern Sie das Gerät an einem trockenen Ort und entfernen Sie die Batterien bei längerer Nichtbenutzung.

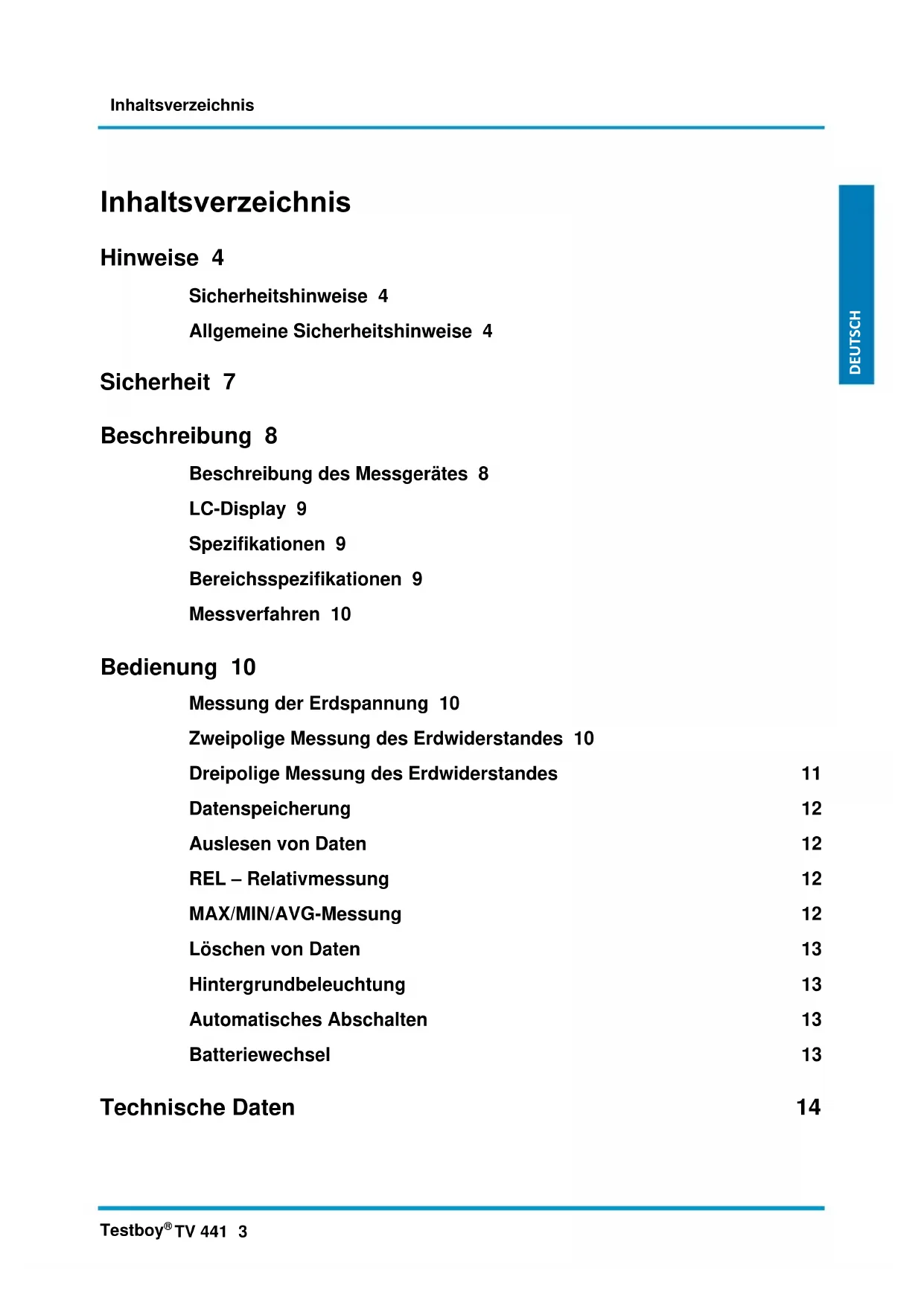

BEDIENUNGSANLEITUNG TV 441 Testboy

Sicherheitshinweise 4

Allgemeine Sicherheitshinweise 4

Sicherheit 7

Beschreibung 8

Beschreibung des Messgerätes 8

LC-Display 9

Spezifikationen 9

Bereichsspezifikationen 9

Messverfahren 10

Bedienung 10

Messung der Erdspannung 10

Zweipolige Messung des Erdwiderstandes 10

Dreipolige Messung des Erdwiderstandes 11

Datenspeicherung 12

Auslesen von Daten 12

REL – Relativmessung 12

MAX/MIN/AVG-Messung 12

Löschen von Daten 13

Hintergrundbeleuchtung 13

Automatisches Abschalten 13

Batteriewechsel 13

Technische Daten 14

Hinweise

Sicherheitshinweise

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2016 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden

resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyclen. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyclen und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Sicherheit

Das Erdwiderstandsmessgerät entspricht den Sicherheitsbestimmungen für elektronische Mess-, Steuer-, Regel-, und Laborgeräte. Es wurde in Übereinstimmung mit der aktuellen Sicherheitsnorm konstruiert und hergestellt, entspricht dem Verschmutzungsgrad II und unterliegt der Messkategorie CAT III 300 V.

Dieses Benutzerhandbuch enthält Warnungen und Sicherheitshinweise, die zu beachten sind, um Personenschäden zu vermeiden und einen langfristigen guten Zustand des Messgerätes zu gewährleisten. Bitte unbedingt vor Gebrauch des Messgerätes das Handbuch lesen und die darin enthaltenen Anweisungen befolgen. Eine Missachtung der Anweisungen in diesem Handbuch kann zu Personenschäden führen oder das Messgerät beschädigen.

Gefahr: Unsachgemäße Verwendung führt zu schweren oder tödlichen Verletzungen.

Warnung: Unsachgemäße Verwendung kann zu schweren oder tödlichen Verletzungen führen.

Vorsicht: Unsachgemäße Verwendung kann zu Personenschäden führen oder das Messgerät beschädigen.

Gefahr

Vor der Messung sicherstellen, dass der Drehwahlschalter in der richtigen Position steht.

Das Messgerät nie in der Nähe von explosionsfähigen Gasen, Dampf oder Staub verwenden.

Messleitungen oder Prüfspitzen nie mit nassen Händen anschließen oder wenn die Oberfläche des Messgerätes feucht ist.

Während einer Messung nicht die Messleitungen oder Prüfspitzen berühren.

Nicht das Batteriefach öffnen, wenn das Messgerät arbeitet.

Warnung

Eine Messung bei anormalen Bedingungen nicht fortsetzen, zum Beispiel wenn das Gehäuse des Messgerätes beschädigt wurde, sodass Metallteile des Messgerätes oder Drähte freiliegen.

Nicht eigenmächtig Teile des Messgerätes austauschen oder dieses modifizieren. Das Messgerät bei Beschädigung für Überprüfung oder Reparatur zum örtlichen Händler bringen.

Die Batterien nicht wechseln, wenn die Oberfläche des Messgerätes feucht ist.

Vor dem Wechseln der Batterien den Drehwahlschalter auf „OFF“ stellen und die Messleitungen trennen.

Vorsicht

Vor einer Messung sicherstellen, dass die Messleitungen vollständig in den Anschluss eingeführt sind.

Die Batterien entfernen, wenn das Messgerät länger nicht verwendet werden soll.

Das Messgerät nicht Sonnenlicht, hohen Temperaturen, Feuchtigkeit oder Tau aussetzen.

Das Messgerät nur mit neutralen Lösungsmitteln oder einem feuchten Tuch reinigen, nicht mit Scheuermitteln oder organischen Lösungsmitteln.

Das Messgerät nur in trockenem Zustand lagern.

Vorsicht

Die Verwendung des Messgerätes in einem starken hochfrequenten elektromagnetischen Feld (circa 3 V/m) kann die Messgenauigkeit beeinträchtigen. Das Messergebnis kann stark vom tatsächlichen Wert abweichen.

Beschreibung

Das Messgerät dient zur Prüfung des Erdwiderstandes von Erdungsanlagen wie Fundament-, Stab- oder Ring- erdern. Das kann mit einer zweipoligen oder dreipoligen Messung erfolgen. Außerdem kann das Messgerät zum Messen der Erdspannung verwendet werden.

Das Messgerät ist mit einem großen, hintergrundbeleuchteten LC-Display zum Ablesen des Messwertes ausgestattet. Das Messgerät kann bis zu 100 Gruppen von Messdaten speichern, die auch bei Unterbrechung der Stromversorgung erhalten bleiben. Das Messgerät kann auch zum Messen von Maximum, Minimum und Durchschnitt und für Relativmessungen verwendet werden und verfügt über eine automatische Abschaltfunktion.

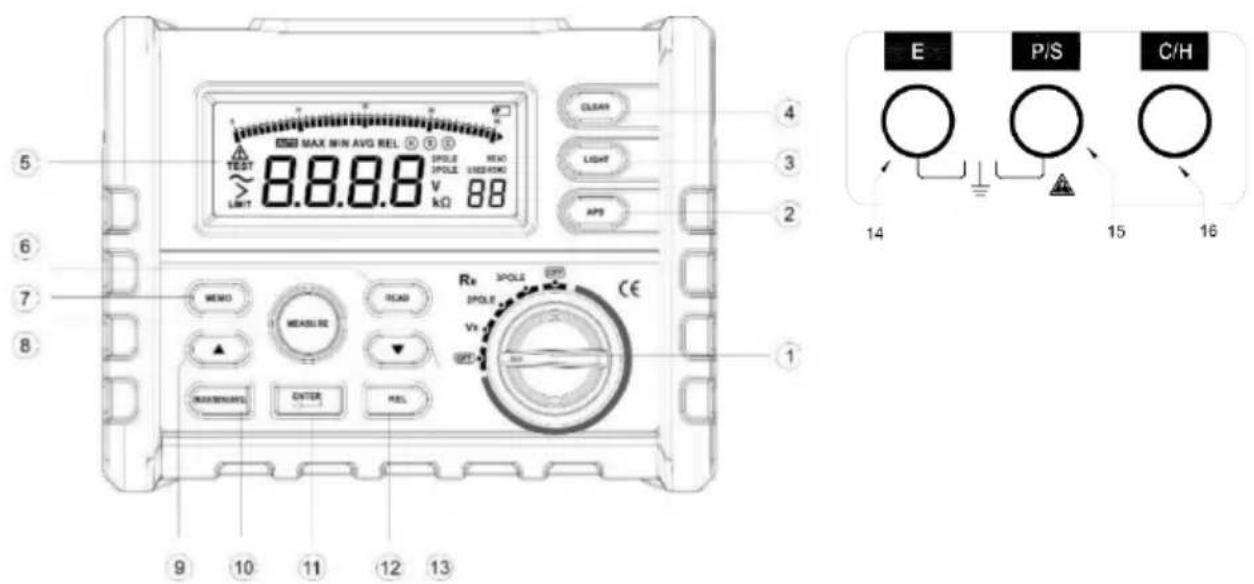

Beschreibung des Messgerätes

MAX MIN AVG REL TEST 8.8.8.8 RIOLE 3POLE READ 10V 88 kΩ 4 3 2 1 5 6 7 8 MEMS HEADLINE READ RxE 3POLE 3POLE VY 12 13 9 10 11 12 13 E P/S C/H 14 15 16

(1) Drehwahlschalter
(2) Taste APS
(3) Taste LIGHT
(4) Taste CLEAR
(5) LCD
(6) Taste READ
(7) Taste MEMO
(8) Taste MEASURE
(9) Taste ▲
(10) Taste MAX/MIN/AVG
(11) Taste ENTER
(12) Taste REL
(13) Taste
(14) Buchse E
(15) Buchse P/S
(16) Buchse C/H

Umschalten zwischen Messung der Erdspannung und zweipoliger oder dreipoliger Messung des Erdwiderstandes.
Aktiviert oder deaktiviert die automatische Abschaltfunktion.
Ein- oder Ausschalten der Hintergrundbeleuchtung.
Daten löschen.
Anzeige der Messdaten und verschiedener Symbole.
Anzeigen der Messdaten.
Speichern der Messdaten.
Aktiviert oder deaktiviert die Messung des Widerstandes.
Auswahl eines Speicherplatzes zum Speichern der Messdaten.
Umschalten zwischen dem Messen von Maximum, Minimum und Durchschnitt.
Das Speichern oder Auslesen von Daten bestätigen.
Auswahl der Relativmessung.
Auswahl eines Speicherplatzes zum Speichern der Messdaten.
Anschluss des Massepols.
Anschluss des Hilfserders.
Anschluss des Hilfserders.

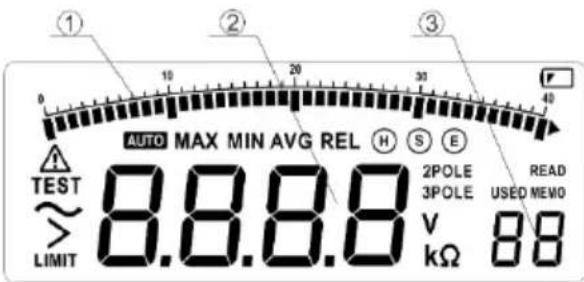

LC-Display

① ② ③ 0 10 20 30 40 AUTO MAX MIN AVG REL H S E TEST ~ LIMIT 8.8.8.8 2POLE READ 3POLE USED MEVO V kΩ 88

(1) Bargraph-Anzeige
(2) Anzeige der Messdaten
(3) Anzeige des verwendeten Speicherplatzes.

Beschreibung der Symbole am LCD:

TEST:	Ein Test wird durchgeführt
>LIMIT:	Grenzwert wurde überschritten
MAX:	Maximum
MIN:	Minimum
AVG:	Durchschnitt
REL:	Relativmessung
READ:	Gespeicherte Daten werden angezeigt
MEMO:	Daten werden gespeichert
USED:	Es befinden sich Daten im Speicher
2POLE:	Zweipolige Widerstandsmessung
3POLE:	Dreipolige Widerstandsmessung
V:	Volt (Spannung)
KΩ:	Ohm (Widerstand)
	Bei aktivem Symbol ist das automatische Abschalten aktiviert
	Bei aktivem Symbol ist der Batteriestand niedrig
	Identifizierung der Buchsen
	Wechselstrom wird verwendet
	Warnhinweise

Spezifikationen

Lufttemperatur: 23 ± 5 °C Relative Luftfeuchtigkeit: < 75 %

Bereichsspezifikationen

	Bereich	Genauigkeit
Erdwiderstand	0 – 29,99 Ω	± 2 % v.Ablesewert +6 Digit
	30,0 – 99,9 Ω	± 3 % v.Ablesewert +3 Digit
	100 – 999 Ω	± 3 % v.Ablesewert +3 Digit
	1,00 k – 4,00 kΩ	± 3 % v.Ablesewert +3 Digit
Erdspannung	0 V – 200 V (50/60 Hz)	± 1 % v.Ablesewert +5 Digit

Messverfahren

Die Messung des Erdwiderstandes erfolgt mittels Konstantstromwandlung mit einer Prüfstromfrequenz von ca. 800 Hz und einer Stromstärke von 3 mA.

Die Messung der Erdspannung erfolgt mittels Mittelwertgleichrichtung.

Bedienung

Gefahr

Bei der Messung der Erdspannung keine höhere Spannung als AC 230 V am Messanschluss anlegen.

Bei der Messung des Erdwiderstandes tritt eine Spannung von circa 50 V zwischen Anschlüssen E und S oder Anschlüssen E und C auf. Schützen Sie sich vor einem Stromschlag.

Vor Verwendung des Messgerätes die Batterieladung prüfen. Wenn nach dem Einschalten des Messgerätes

im Display angezeigt wird, müssen die Batterien erneuert werden (siehe Kapitel „Batteriewechsel“).

Messung der Erdspannung

Den Drehwahlschalter auf VE drehen. Die Messleitungen an die Buchsen E und S anschließen und die anderen Enden der Messleitungen mit der Spannungsquelle verbinden. Wenn Spannung anliegt, wird diese auf dem LC-Display angezeigt.

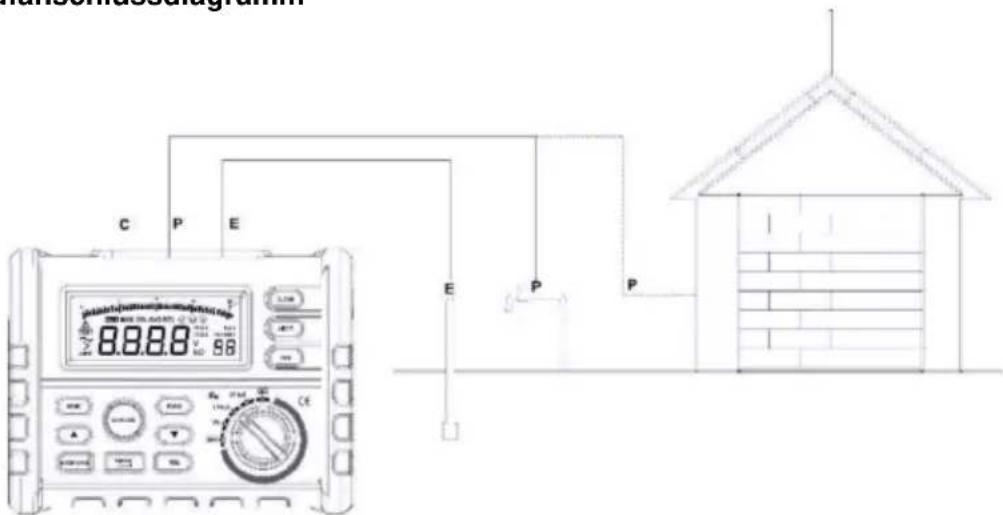

Zweipolige Messung des Erdwiderstandes

Bei diesem Verfahren werden an Stelle der Hilfsstaberder vorhandene Massepole wie im Boden liegendes Metall (Wasserleitungen usw.), die gemeinsame Erde der Netzstromversorgung oder Blitzableiter von hohen Gebäuden als Hilfserder verwendet.

(1) Prüfanschlussdiagramm

(2) Messung der Erdspannung

Vor Messung des Erdwiderstandes muss die Höhe der evtl. vorhandenen Erdspannung überprüft werden, da Spannungen über 10 V größere Fehler bei der Messung des Erdwiderstandes verursachen können. In diesem Fall das Messobjekt von der Stromversorgung trennen und warten bis die Erdspannung fällt.

(3) Messung des Erdwiderstandes

Den Drehwahlschalter auf 2POL stellen und die Taste MEASURE drücken. Während der aktiven Messung leuchtet die Taste. Nach Beendigung der Messung ertönt ein Signal und die LED erlischt. Die Daten werden automatisch angezeigt.

Achtung:

Wenn > LIMIT 4000 Ω am LCD angezeigt wird, bedeutet das, dass der Hilfserdwiderstand der Hilfsstaberder so hoch ist, dass der Strom nicht durch das Messgerät fließen kann. Prüfen Sie, ob sich die Messleitungen gelöst haben sowie die Höhe des Erdwiderstandes der Hilfsstaberder.

(4) Gemessener Wert

Re, der Wert des mit dem zweipoligen Verfahren gemessenen Erdwiderstandes, entspricht der Summe von re, dem Erdwiderstand der Staberder, und RX, dem tatsächlichen Erdwiderstand des gemessenen Objektes. Also ist RX = Re - re, der tatsächliche Widerstand des Messobjektes entspricht also Re minus re.

Dreipolige Messung des Erdwiderstandes

Das Messgerät verwendet für die Messung des Erdwiderstandes das Spannungsabfallverfahren. Der Erdwiderstand RX wird ermittelt, indem zunächst der Nennstrom I zwischen dem Messobjekt E (den Staberdern) und dem Strompol C fließt und dann V gemessen wird, die Spannungsdifferenz zwischen E und dem Spannungspol P.

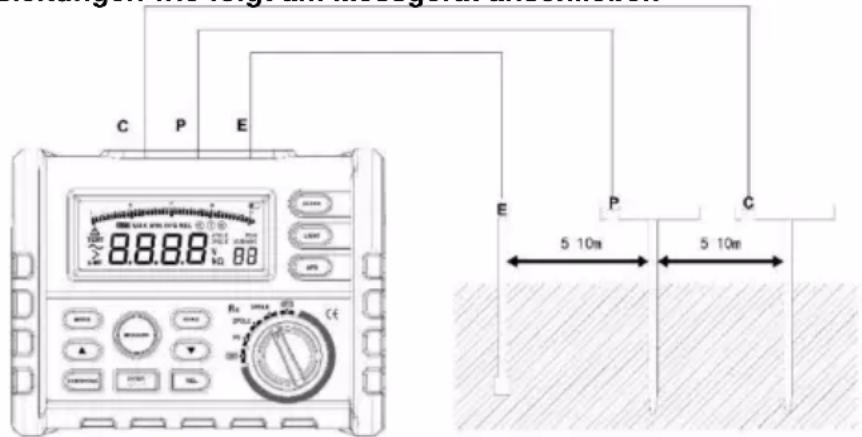

(1) Die Messleitungen wie folgt am Messgerät anschließen

C P E 8.8.8.8 V 88 E P C 5 10m 5 10m

Die Hilfsstaberder P und C in einem Abstand von 5 bis 10 Metern senkrecht tief in die Erde stecken. Die Messleitungen (schwarz, rot und grün) von den Anschlüssen E, P und C mit dem Messobjekt und Hilfsstaberdern P und C verbinden.

Achtung:

Der Boden um die Hilfserder muss feucht sein. Trockenen Lehm, Sand oder Kies vor der Messung anfeuchten. Bei Zementböden die Hilfserder auf den Boden legen, befeuchten und mit einem feuchten Tuch bedecken.

(2) Messung der Erdspannung

Vor Messung des Erdwiderstandes muss die Höhe der evtl. vorhandenen Erdspannung überprüft werden, da Spannungen über 10 V größere Fehler bei der Messung des Erdwiderstandes verursachen können. In diesem Fall das Messobjekt von der Stromversorgung trennen und warten bis die Erdspannung fällt.

(3) Messung des Erdwiderstandes

Den Drehwahlschalter auf 3POL stellen und die Taste MEASURE drücken. Während der aktiven Messung leuchtet die Taste. Nach Beendigung der Messung ertönt ein Signal und die LED erlischt. Die Daten werden automatisch angezeigt.

Achtung:

Wenn > LIMIT 4000 Ω am LCD angezeigt wird, bedeutet das, dass der Hilfserdwiderstand der Hilfsstaberder so hoch ist, dass der Strom nicht durch das Messgerät fließen kann. Prüfen Sie, ob sich die Messleitungen gelöst haben sowie die Höhe des Erdwiderstandes der Hilfsstaberder. Wenn die Messleitungen bei der Messung zusammengedreht sind oder einander berühren, führt das zu Messfehlern. Deshalb muss sichergestellt werden, dass die Messleitungen bei der Messung voneinander getrennt sind. Darüber hinaus führt ein zu hoher Hilfserdwiderstand zu inakzeptablen Messfehlern. Stellen Sie sicher, dass die Hilfsstaberder P und C tief in feuchten Boden gesteckt und korrekt angeschlossen werden.

Datenspeicherung

Das Messgerät kann bis zu 100 Gruppen von Messdaten speichern, die auch bei Unterbrechung der Stromversorgung erhalten bleiben.

(1) Im Standby „MEMO“ drücken, um die Anzeige für die Datenspeicherung aufzurufen. MEMO leuchtet unten rechts am LCD. Wenn der vorhandene Speicher bereits belegt ist, leuchtet USED. Um die Datenspeicherung zu verlassen, erneut „MEMO“ drücken.
(2) Kurzes Drücken von „ENTER“ wechselt zwischen den Einer- und Zehnerstellen der Speicherplätze, die mit „Voder „“ durchgeblättert werden können.
(3) „ENTER“ für 5 Sekunden drücken, um eine Datengruppe zu speichern. Wenn an dem gewählten Speicherplatz bereits Daten gespeichert waren, werden diese überschrieben.

Auslesen von Daten

Durch Auslesen der Daten lassen sich die im Messgerät gespeicherten früheren Messungen überprüfen.

(1) Im Standby „MEMO“ drücken, um die Anzeige für die Datenspeicherung aufzurufen. MEMO leuchtet unten rechts am LCD. Wenn der vorhandene Speicher bereits belegt ist, leuchtet USED. Um die Datenspeicherung zu verlassen, erneut „MEMO“ drücken.
(2) Kurzes Drücken von „ENTER“ wechselt zwischen den Einer- und Zehnerstellen der Speicherplätze, die mit „Voder „“ durchgeblättert werden können.
(3) „ENTER“ für 5 Sekunden drücken, um eine gespeicherte Datengruppe auszulesen.

REL – Relativmessung

Die Relativmessung ist nur bei Messung des Erdwiderstandes verfügbar. Durch Drücken von REL wird zwischen normaler und Relativmessung umgeschaltet.

(1) In Betriebsart Relativmessung wird das Symbol „REL“ am LCD angezeigt und der aktuelle Messwert wird zur späteren Verwendung gespeichert. In der folgenden Relativmessung zeigt das LCD die Differenz zwischen dem Eingangswert und dem Referenzwert an, also: angezeigter Messwert = Eingangswert – Referenzwert.
(2) Es kann nicht während einer laufenden normalen Erdwiderstandsmessung in die Betriebsart REL gewechselt werden.
(3) Es kann nicht in die Betriebsart REL gewechselt werden, während Daten ausgelesen oder gespeichert werden.
(4) Es kann nicht in die Betriebsart REL gewechselt werden, wenn der aktuelle Messwert über dem Grenzwert liegt.

MAX/MIN/AVG-Messung

Durch Drücken der Taste MAX/MIN/AVG wird zwischen den Messarten Maximum, Minimum, Durchschnitt oder Normal umgeschaltet. Am LCD wird das entsprechende Symbol angezeigt.

(1) Wenn MAX ausgewählt ist, zeigt das LCD das Maximum aller Daten an.
(2) Wenn MIN ausgewählt ist, zeigt das LCD das Minimum aller Daten an.
(3) Wenn AVG ausgewählt ist, zeigt das LCD den Durchschnitt aller Daten an.

Löschen von Daten

Die Daten können gelöscht werden, wenn READ oder MEMO gedrückt wird. Kurzes Drücken von CLEAR löscht die Daten an der aktuellen Speicherposition, langes Drücken (ca. 5 Sek.) löscht alle gespeicherten Daten.

Hintergrundbeleuchtung

Die Hintergrundbeleuchtung wird durch Drücken von LIGHT ein- oder ausgeschaltet und schaltet sich 15 Sekunden nach dem Einschalten automatisch ab.

Automatisches Abschalten

Die automatische Abschaltfunktion wird durch drücken von APS aktiviert oder deaktiviert. Bei aktiver automatischer Abschaltfunktion erscheint das Symbol am LCD. Bei aktiver automatischer Abschaltfunktion ertönt nach 15 Minuten Inaktivität ein Signal und das Messgerät wird in den Ruhezustand geschaltet. Das Gerät kann durch Drücken einer beliebigen Taste wieder aktiviert werden.

Unbedingt den Drehwahlschalter auf „OFF“ stellen, wenn das Messgerät für längere Zeit nicht verwendet wird.

Batteriewechsel

Gefahr

Die Batterien nicht wechseln, wenn das Messgerät feucht ist. Die Batterien nicht wechseln, während das Messgerät verwendet wird. Vor dem Batteriewechsel das Messgerät ausschalten und Messleitungen und Staberder trennen, um einen Stromschlag zu vermeiden.

Achtung

Nicht neue mit alten Batterien mischen. Die Polung der Batterien beachten.

Den Batteriefachdeckel losschrauben und entfernen.

Unter Beachtung der Polung die Batterien austauschen.

Den Batteriefachdeckel wieder aufsetzen und festschrauben.

Technische Daten

Anzeige	hintergrundbeleuchtetes LC-Display
Überspannungskategorie	CAT III 300 V
Erdwiderstand	0 - 4000 Ω
Erdspannung	0 – 200 V (50/60 Hz)
Lagertemperatur	10 °C bis 50 °C RH < 85 %
Betriebstemperatur	0 °C bis 40 °C RH < 85 %
Spannungsversorgung	6 x 1,5 V Typ AA Mignon
Gewicht	3,45 kg
Abmessungen	330 x 125 x 265
Zubehör	3 Messleitungen (eine 15 Meter lange rote Leitung, eine 10 Meter lange grüne Leitung und eine 5 Meter lange schwarze Leitung), 2 Hilfsstaberder.

Table of contents

Information 16

Safety information 16

Technische gegevens 74

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de
