Shield Goggle - Fahrrad SCOTT - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Shield Goggle SCOTT als PDF.
| Produkttyp | Skibrille und Snowboardbrille |
| Marke | SCOTT |
| Modell | Shield Goggle |
| PSA-Kategorie | Persönliche Schutzausrüstung Kategorie I |
| Sicherheitsnormen | EN 174:2001, Verordnung (EU) 2016/425 |
| Verwendungszweck | Nur Ski, Snowboard |
| UV-Schutz | 100% vor UV-Strahlen |
| Verfügbare Scheibenkategorien | S0 (hell) bis S4 (sehr dunkel) |
| Antibeschlag-Behandlung | Garantiert auf allen Wintermasken von SCOTT |
| Scheibenwechsel | Vom Benutzer möglich (Anweisungen befolgen) |
| Bandverstellung | Schieberegler zur Anpassung |
| Passformsystem | 4 Einstellpositionen zur Verbesserung der Abdichtung und des Komforts |
| Reinigung und Pflege | Feuchtes Tuch oder Seifenwasser; nasses Glas nicht abwischen; Lösungsmittel vermeiden |
| Empfohlene Lebensdauer | 3 bis 5 Jahre nach dem Kauf |
| Lagerung | Im Etui, geschützt vor Temperaturen >50°C und direktem Licht |
| Ersatzteile | SCOTT Ersatzscheiben bei autorisierten Händlern erhältlich |
| Zulassung | CE und UKCA |
| Reparierbarkeit | Scheibe vom Benutzer austauschbar |
Häufig gestellte Fragen - Shield Goggle SCOTT
Benutzerfragen zu Shield Goggle SCOTT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fahrrad kostenlos im PDF-Format! Finden Sie Ihr Handbuch Shield Goggle - SCOTT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Shield Goggle von der Marke SCOTT.

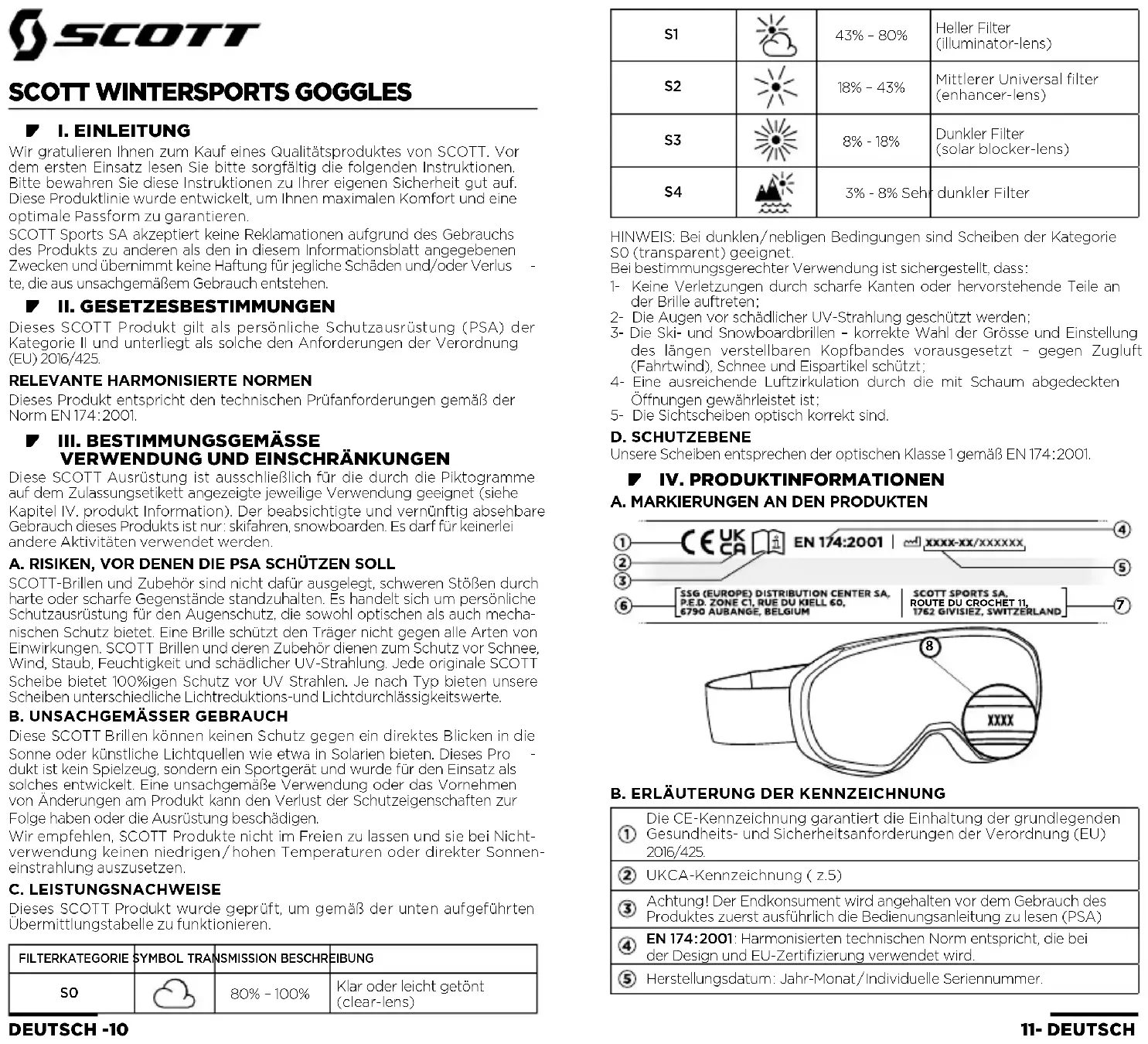

BEDIENUNGSANLEITUNG Shield Goggle SCOTT
Wir gratulieren Ihnen zum Kauf eines Qualitätsproduktes von SCOTT. Vor dem ersten Einsatz lesen Sie bitte sorgfältig die folgenden Instruktionen. Bitte bewahren Sie diese Instruktionen zu Ihrer eigenen Sicherheit gut auf. Diese Produktlinie wurde entwickelt, um Ihnen maximalen Komfort und eine optimale Passform zu garantieren.
SCOTT Sports SA akzeptiert keine Reklamationen aufgrund des Gebrauchs des Produkts zu anderen als den in diesem Informationsblatt angegebenen Zwecken und übernimmt keine Haftung für jegliche Schäden und/oder Verluste, die aus unsachgemäßem Gebrauch entstehen.
II. GESETZESBESTIMMUNGEN
Dieses SCOTT Produkt gilt als persönliche Schutzausrüstung (PSA) der Kategorie II und unterliegt als solche den Anforderungen der Verordnung (EU) 2016/425.
RELEVANTE HARMONISIERTE NORMEN
Dieses Produkt entspricht den technischen Prüfanforderungen gemäß der Norm EN 174:2001.
III. BESTIMMUNGSGEMÄSSE VERWENDUNG UND EINSCHRÄNKUNGEN
Diese SCOTT Ausrüstung ist ausschließlich für die durch die Piktogramme auf dem Zulassungsetikett angezeigte jeweilige Verwendung geeignet (siehe Kapitel IV, produkt Information). Der beabsichtigte und vernünftig absehbare Gebrauch dieses Produkts ist nur: skifahren, snowboarden. Es darf für keinerlei andere Aktivitäten verwendet werden.
A. RISIKEN, VOR DENEN DIE PSA SCHÜTZEN SOLL
SCOTT-Brillen und Zubehör sind nicht dafür ausgelegt, schweren Stößen durch harte oder scharfe Gegenstände standzuhalten. Es handelt sich um persönliche Schutzausrüstung für den Augenschutz, die sowohl optischen als auch mechanischen Schutz bietet. Eine Brille schützt den Träger nicht gegen alle Arten von Einwirkungen. SCOTT Brillen und deren Zubehör dienen zum Schutz vor Schnee, Wind, Staub, Feuchtigkeit und schädlicher UV-Strahlung. Jede originale SCOTT Scheibe bietet 100%igen Schutz vor UV Strahlen. Je nach Typ bieten unsere Scheiben unterschiedliche Lichtreduktions- und Lichtdurchlässigkeitswerte.
B. UNSACHGEMÄSSER GEBRAUCH
Diese SCOTT Brillen können keinen Schutz gegen ein direktes Blicken in die Sonne oder künstliche Lichtquellen wie etwa in Solarien bieten. Dieses Produkt ist kein Spielzeug, sondern ein Sportgerät und wurde für den Einsatz als solches entwickelt. Eine unsachgemäße Verwendung oder das Vornehmen von Änderungen am Produkt kann den Verlust der Schutzeigenschaften zur Folge haben oder die Ausrüstung beschädigen.
Wir empfehlen, SCOTT Produkte nicht im Freien zu lassen und sie bei Nichtverwendung keinen niedrigen/hohen Temperaturen oder direkter Sonnen-einstrahlung auszusetzen.
C. LEISTUNGSNACHWEISE
Dieses SCOTT Produkt wurde geprüft, um gemäß der unten aufgeführten Übermittlungstabelle zu funktionieren.
| FILTERKATEGORIE | SYMBOL | TRANSMISSION BESCHREIBUNG |
| SO | 80% - 100% Klar oder leicht getönt (clear-lens) |
DEUTSCH -10
| S1 |  | 43% - 80% | Heller Filter(illuminator-lens) | |
| S2 |  | 18% - 43% | Mittlerer Universal filter(enhancer-lens) | |
| S3 |  | 8% - 18% | Dunkler Filter(solar blocker-lens) | |
| S4 |  | 3% - 8% Sehr | dunkler Filter |
HINWEIS: Bei dunklen/nebligen Bedingungen sind Scheiben der Kategorie SO (transparent) geeignet.
Bei bestimmungsgerechter Verwendung ist sichergestellt, dass:
1- Keine Verletzungen durch scharfe Kanten oder hervorstehende Teile an der Brille auftreten;
2- Die Augen vor schädlicher UV-Strahlung geschützt werden;
3- Die Ski- und Snowboardbrillen - korrekte Wahl der Grösse und Einstellung des längen verstellbaren Kopfbandes vorausgesetzt - gegen Zugluft (Fahrtwind), Schnee und Eispartikel schützt;
4- Eine ausreichende Luftzirkulation durch die mit Schaum abgedeckten Öffnungen gewährleistet ist;
5- Die Sichtscheiben optisch korrekt sind.
D. SCHUTZEBENE
Unsere Scheiben entsprechen der optischen Klasse 1 gemäß EN 174:2001.
IV. PRODUKTINFORMATIONEN

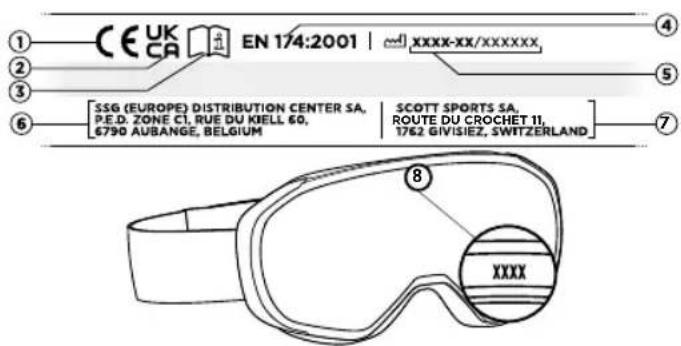

A. MARKIERUNGEN AN DEN PRODUKTEN
| 1 | Die CE-Kennzeichnung garantiert die Einhaltung der grundlegenden Gesundheits- und Sicherheitsanforderungen der Verordnung (EU) 2016/425. |
| 2 | UKCA-Kennzeichnung ( z.5) |
| 3 | Achtung! Der Endkonsument wird angehalten vor dem Gebrauch des Produktes zuerst ausführlich die Bedienungsanleitung zu lesen (PSA) |
| 4 | EN 174:2001: Harmonisierten technischen Norm entspricht, die bei der Design und EU-Zertifizierung verwendet wird. |
| 5 | HerstellungsoDatum: Jahr-Monat/Individuelle Seriennummer. |
11- DEUTSCH
| 6 Distribution-Adresse |
| 7 Verantwortlich für die Entwicklung und den Vertrieb |
| 8 Modell Identifizierung |
C. WEITERE MARKIERUNGEN
Im Folgenden können Sie feststellen, dass jedes Produkt an der Innenseite des Rahmens mit einem Referenzcode markiert ist. Die Modellbeschreibung des jeweiligen Codes:
| 2301 SCOTT REACT |
| 2250 SCOTT SPLIT OTG |
| 2201 SCOTT FACTOR |
| 2101 SCOTT SHIELD |
| 2001 SCOTT VAPOR |
| 1701 SCOTT WITTY |
| 1702 SCOTT FAZE II |
| 1601 SCOTT UNLIMITED II OTG |
| 1602 SCOTT MUSE PRO |
| 1603 SCOTT MUSE |
| 1604 SCOTT MUSE PRO OTG |
| 1501 SCOTT LCG COMPACT |
| 1502 SCOTT FIX |
| 1401 SCOTT LINX |
| 1301 SCOTT LCG EVO |
| 1203 SCOTT FACT |
| 1250 SCOTT HABIT OTG |
| 1104 SCOTT AGENT |
| 0601 SCOTT 89X (CLASSIC, ASSET, ALTA) |
D. SCOTT WINTER GOGGLE LENSES
| MARKETING-NAME FILTERKATEGORIE REFERENZEN | |||
| AMPLIFIER | LIGHT SENSITIVE | ||
| Light Sensitive Blue Chrome S2-S4 | L154, L365 | ||
| Light Sensitive Bronze Chrome S1 | S3 L155, L354 | ||
| Light Sensitive Red Chrome S2-S3 | L162, L362 | ||
| SOLAR BLOCKER | |||
| Solar Black Chrome | S3 | L156, L355 | |
| Solar Red Chrome | S3 | L158, L368 | |
| Solar Blue Chrome | S3 | L102 | |
| ENHANCER | |||
| Enhancer Aqua chrome | S2 | L165, L367 | |
| Enhancer Blue chrome | S2 | L163, L363 | |
| Enhancer Rose chrome | S2 | L164, L364 | |
| Enhancer Purple Chrome | S2 | L113, L322 | |
DEUTSCH -12
| AMPLIFIER | Enhancer Silver Chrome | S2 | L114, L312 |
| Enhancer Teal Chrome | S2 | L116, L356 | |
| Enhancer Red Chrome | S2 | L151, L350 | |
| Enhancer Green Chrome S2 | L110 | ||
| Enhancer Yellow Chrome | S2 | L357, L159 | |
| Enhancer | S2 | L119, L505, L711 | |
| ILLUMINATOR | |||
| Illuminator | S1 | L120, L501 | |
| Illuminator Red Chrome | S1 | L153 | |
| Illuminator Blue Chrome | S1 | L161, L361 | |
| OTHERS COLORS | ||
| Night Enhancer | S1 | L559 |
| Clear | S0 | L152, L504 |
Die Beschlagsfreiheit ist bei allen SCOTT Winterbrillen gewährleistet.
Lichttransmissionskurven sind verfügbar unter www.scott-sports.com.
V. OBSOLESZENZZEIT
SCOTT Brillen haben eine beschränkte Lebensdauer. Für optimale Sicherheit empfiehlt SCOTT, das Produkt drei (3) bis fünf (5) Jahre nach dem Erwerbs - dalum zu ersetzen, je nach Gebrauch. SCOTT Brillen oder Brillenscheiben, die beschädigt oder abgenutzt sind, müssen aus Sicherheitsgründen ersetzt werden. SCOTT übernimmt keine Haftung für Schäden, die aus der Verwendung von Produkten entstehen, die hätten ersetzt werden müssen. Es ist unerlässlich, dass Scheiben gewechselt werden, wenn sie nicht mehr einwandfrei funktionieren und aufgrund von Verschmutzung, mechanischem Verschleiß oder unsachgemäßem Gebrauch keinen ausreichenden Schutz mehr bieten.
VI. ANWEISUNGEN ZUR
GRÖSSENANPASSUNG, PASSFORM
Damit das SCOTT Produkt sein en Zweck erfüllen kann, muss es den geschützten Bereich korrekt abdecken.
Für maximalen Komfort und Schutz müssen SCOTT Brillen richtig angepasst werden.
Die Brille sollte am Gesicht des Benutzers aufliegen und die Schlaufe sollte um den Kopf oder Helm führen. Passe die Schlaufe an, indem du die Plastikschieber zum Straffen in Richtung Gesicht und zum Lockern in Richtung Hinterkopf führst.
A. AUSWECHSELN DER SICHTSCHEIBE
Beachten Sie bitte, dass die Scheibe idealerweise bei Raumtemperatur gewechselt wird, damit der Rahmen weich genug ist.
Sollten Sie eine neue Sichtscheibe benötigen, merken sie sich den Modell Code, welcher im Rahmen gekennzeichnet ist (IV, Produktinformationen), und beziehen Sie die passende Ersatzscheibe durch ihren Fachhändler.

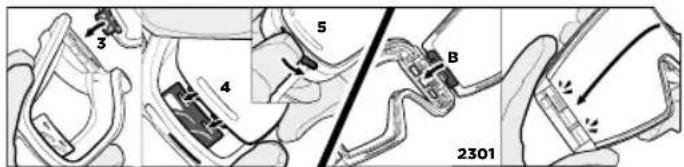

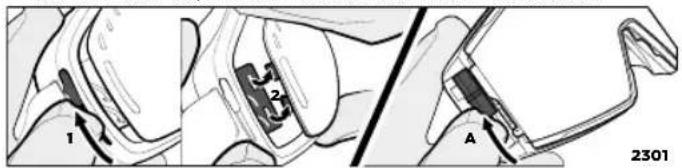

Für alle Brillen (ausser Rahmen 1301, 1501, 2301)
1- Entferne die Scheibe vom Rahmen, indem du das Nasenteil von der Scheibe wegziehst (1) und die Scheibe von jeder der Halterungen löst.
2- Drücke beim Einführen der neuen Scheibe das Nasenteil zusammen und stecke die Scheibe so in die Nasennut, dass die Halterung einrastet.
3- Wiederhole den Vorgang am unteren (2) und oberen Rand (3) der Brille.
13- DEUTSCH
4- Die gesamte Scheibe muss sicher im Gestellschlitz eingesetzt sein und alle Gestellstifte müssen vollständig in die Scheibenöffnungen eingerastet sein. Sollte das nicht der Fall sein, übe leichten Druck aus, bis alles eingerastet ist.
1- Brillenglas herausnehmen: Halten Sie die Brille immer an den Aussenkanten des Rahmens Fest, ohne den Nasenbereich zusammenzugrücken
Abnutzung, Schmutz oder Beschädigungen können die Leistung der Ausrüstung beeinträchtigen. Verunreinigung mit Fremdsubstanzen und unsachgemäße Pflege können die Wirkung deiner Ausrüstung erheblich beeinträchtigen und die Leistung reduzieren.
A. REINIGUNG & PFLEGE
Je nach Modell ist die Sichtscheibe mit einem hydrophilen Belag beschichtet, welcher das Anlaufen der Scheibe verhindert. Es ist deshalb wichtig, dass Sie gemäss folgenden Hinweisen vorgehen:
1- Bei leichter Verschmutzung reicht die Reinigung mit dem Aufbewah rungsbeutel oder mit einem feuchten Tuch.
2- Bei stärkerer Verschmutzung kann die Brille unter fliessendem Wasser mit wenig Seife gereinigt werden. Beachten Sie, dass die nasse Schei-be nicht aogewischt, sondern das Wasser nur abgeschüttelt und mit einem weichen, sauberen Tuch abgetupft wird. Durch das Abwischen kann die Beschichtung zerstört werden. Dasselbe kann auch bei der Verwendung von Papiertaschentüchern geschehen.
3- Bei verspiegelten Scheiben ist besondere Vorsicht geboten. Achten Sie darauf, dass während der Reinigung keine Staubpartikel auf der Schei-be oder auf dem Tuch sind.
4- Von der Verwendung von Lösungsmitteln wird dringend abgeraten.
5- SCOTT Brillen dürfen nicht in der Waschmaschine gewaschen werden.
B. TRANSPORT & LAGERUNG
Wenn immer möglich, lagere und transportiere deine SCOTT-Brille in der dafür vorgesehenen Tasche oder Box. Nur so kannst du sicher sein, dass deine
DEUTSCH -14
Brillenscheibe so lang wie möglich unbeschädigt bleibt. Beachte bitte auch, dass die Brille nicht an Orten aufbewahrt werden sollte, wo sie einer hohen Hitzeeinstrahlung ausgesetzt ist. Die Aufbewahrung bei Temperaturen über 50°C wird nicht empfohlen!
C. ABNUTZUNG UND VERSCHLEISS
Sieh dir die Brille vor Saisonbeginn oder nach einem Sturz genau an, um sicherzugehen, dass sie noch intakt ist. Die Scheibe darf nicht gespalten sein, die Schlaufe muss fest am Rahmen angebracht sein und der Rahmen sollte keine Brüche aufweisen. Sollten Schäden dieser Art festgestellt werden, muss das defekte Teil ausgetauscht werden. Nur Original-Ersatzteile von SCOTT dürfen verwendet werden. Verkratzte und beschädigte Scheiben müssen ersetzt und dürfen nicht mehr verwendet werden.
C. ENTSORGUNG
Das Produkt sollte nicht mechanisch zerstört oder verbrannt werden, da dies unter Umständen zu möglichen Gefahren führen kann.
VIII. WARNUNG
- Kein SCOTT Produkt bietet vollkommenen Schutz gegen Abrieb. Jede Verschmutzung, Änderung am Produkt oder nicht bestimmungsgemäße Verwendung kann die Leistung des Produkts auf gefährliche Weise beeinträchtigen.
- Skibrille im Straßenverkehr nicht benutzen
IX. VERTRIEB
Verantwortlich für die Entwicklung und den Vertrieb in der EU und weltweit: SCOTT Sports SA, Route du Crochet 11, CH-1762 Glivisiez, Switzerland. Vertrieb in den USA: SCOTT USA Inc., 651 West Critchlow Drive, 84404 Ogden, USA.
Vertrieb weltweit ohne USA: SSG (Europe) Distribution Center SA.
P.E.D Zone C1, Rue du Kiell 60, 6790 Aubange, Belgium.
Sämtliche Informationen bezüglich Importeurdaten sind verfügbar unter www.scott-sports.com/company/distributors
X. ZULASSUNG
EU-Konformitätserklärung sind verfügbar unter
www.scott-sports.com/conformity Bewertet durch:
- ITALCERT, Notified Body No. 0426, v. le Sarca 336-20126, Milano, Italy.
- TÜV SÜD Product Service GmbH Zertifizierstelle, Ridlerstraße 65, 80339 MÜNCHEN, Germany. Prüfstellennummer 0123.
Dieses Produkt entspricht der Verordnung über die Standardanforderungen von: EN 174:2001
Dieses SCOTT-Produkt entspricht den grundlegenden Gesundheits- und Sicherheitsanforderungen der Verordnung (EU) 2016 / 425 über persönliche Schutzausrüstung (PSA Kategorie I).
©SCOTT SPORTS SA 2023. Alle Rechte vorbehalten. Rev. 04 vom 03.2022. Die in dieser Bedienungsanleitung enthaltenen Informationen sind zwar auf verschiedenen Sprachen ernältlich, im Streitfalle ist aber lediglich die englische Version massgeblich.
15- DEUTSCH
SCOTT
SCOTT WINTERSPORTS GOGGLES
I. INTRODUCTION
B. STOCKAGE ET TRANSPORT
- TÜV SÜD Product Service GmbH Zertifizierstelle, Ridlerstraße 65, 80339 MÜNCHEN, Germany. Prüfstellennummer 0123.
- TÜV SÜD Product Service GmbH Zertifizierstelle, Ridlerstraße 65, 80339 MÜNCHEN, Germania, Prüfstellennummer 0123.
Für die Einstellung der Drehpunkte wird ein Schraubendreher oder eine Münze benötigt.
Das Passungssystem ist einmalig einzustellen, um einen bequemen Sitz und eine höhere Dichtigkeit zu erreichen. Jede der 4 Positionen bedeute eine andere Passform. Die Einstellung erfolgt über zwei Drehpunkte an der Unterseite der Schibrille. Die Werksinstellung für das FIT SYSTEM ist Position 1.
Es gibt zwar keine empfohlene Einstellung, die Drehpunkte sollten sich jedoch auf beiden Seiten der Schibrille in derselben Position befinden. Wenn Sie bei spielsweise einen der Drehpunkte in Position 2 drehen, sollte der zweite Drehpunkt ebenfalls in Position 2 gebracht werden. Suchen Sie jetzt die für Sie am besten geeignete Position und stellen Sie sie ein. Nun sind Sie startklar.
