Produkttyp	Elektrofahrrad (Pedelec)
Marke	SCOTT
Modell	Solace eRIDE 30
Rahmenmaterial	Aluminium 6061
Federung	Federgabel, Federweg 100 mm
Bremssystem	Scheibenbremsen, hydraulisch
Schaltung	Shimano Deore, 10-Gang
Motor	Bosch Performance Line CX, 250 W
Akku	Bosch PowerPack 500 Wh (Li-Ion)
Reichweite (max.)	ca. 120 km (je nach Unterstützungsstufe)
Ladezeit	ca. 4-5 Stunden (vollständig)
Gewicht (inkl. Akku)	ca. 23 kg
Zulässiges Gesamtgewicht	130 kg (Fahrer + Gepäck)
Reifengröße	700x45C (Schwalbe Marathon)
Display	Bosch Intuvia (LCD)
Beleuchtung	LED-Scheinwerfer und Rücklicht (Stromversorgung über Akku)
Schutzart	IP54 (Motor/Akku)
Gepäckträger	Nachrüstbar
Garantie	2 Jahre auf Fahrrad, 2 Jahre auf Akku (bei sachgemäßer Nutzung)
Wartung	Regelmäßige Reinigung, Kettenschmierung, Kontrolle der Bremsen und Reifen
Reinigungsmittel	Mildes Reinigungsmittel, Wasser, weiche Bürste
Sicherheitshinweise	Helm tragen, Verkehrsregeln beachten, Beleuchtung einschalten

Häufig gestellte Fragen - Solace eRIDE 30 SCOTT

Wie lade ich den Akku richtig?

Entnehmen Sie den Akku aus dem Rahmen und schließen Sie ihn an das mitgelieferte Ladegerät an. Nur im trockenen Innenbereich zwischen 0°C und 40°C laden. Vollständiger Ladevorgang dauert ca. 4-5 Stunden. Trennen Sie nach vollständiger Ladung das Ladegerät.

Wie weit kann ich mit einer Akkuladung fahren?

Die maximale Reichweite beträgt ca. 120 km, abhängig von Unterstützungsstufe, Fahrergewicht, Gelände und Außentemperatur. Im Eco-Modus ist die Reichweite am größten.

Wie pflege ich den Motor und die Elektronik?

Vermeiden Sie direkte Hochdruckspülungen auf Motor und Display. Reinigen Sie den Motorbereich nur mit einem feuchten Tuch. Bei Nichtgebrauch den Akku bei Raumtemperatur lagern (ca. 15-20°C).

Welcher Reifendruck ist empfohlen?

Empfohlener Druck: 3,0-4,5 bar (Vorderreifen) und 3,5-5,0 bar (Hinterreifen) – je nach Fahrergewicht. Überprüfen Sie den Druck regelmäßig mit einem Manometer.

Wie stelle ich die Bremsen richtig ein?

Bei hydraulischen Scheibenbremsen ist eine manuelle Nachstellung meist nicht nötig. Wenn die Bremsen schleifen oder zu locker sind, lassen Sie sie in einer Fachwerkstatt überprüfen und entlüften.

Was bedeuten die Anzeigen auf dem Display?

Das Bosch Intuvia Display zeigt Geschwindigkeit, Akkuladestand, Unterstützungsstufe (Eco, Tour, Sport, Turbo), Tageskilometer und Reichweite. Ein Blinken weist auf einen Fehler hin – siehe Fehlercode in der Anleitung.

Kann ich das Fahrrad im Regen nutzen?

Ja, das Fahrrad ist bis IP54 geschützt (Spritzwasser). Vermeiden Sie jedoch längere Tauchgänge. Nach Fahrten im Regen sollten Sie die Kontakte trocknen und die Kette ölen.

Wie lagere ich das E-Bike über Winter?

Lagern Sie das Fahrrad in einem trockenen, frostfreien Raum. Entnehmen Sie den Akku und laden Sie ihn auf ca. 60%. Lagern Sie den Akku bei 10-20°C. Alle zwei Monate nachladen, um Tiefentladung zu vermeiden.

Welche Schutzmaßnahmen sollte ich gegen Diebstahl ergreifen?

Verwenden Sie ein hochwertiges Schloss (Bügel- oder Faltschloss) und schließen Sie Rahmen und Vorderrad an einen festen Gegenstand an. Entnehmen Sie den Akku bei längerem Parken. Registrieren Sie das Fahrrad bei der Polizei.

Was tun, wenn der Motor während der Fahrt ausfällt?

Überprüfen Sie zuerst die Akkuverbindung und das Display auf Fehlermeldungen. Schalten Sie das System aus und wieder ein. Bleibt der Fehler, kontaktieren Sie einen autorisierten SCOTT-Händler. Notieren Sie den Fehlercode.

BEDIENUNGSANLEITUNG Solace eRIDE 30 SCOTT

2023 SCOTT

SOLACE eRIDE ROAD

& GRAVEL MANUAL

CONTENT

THE SOLACE eRIDE SHOULD BE ADJUSTED EXACTLY TO THE RIDER FOR MAXIMUM SAFETY AND RIDEABILITY.

Please contact your authorized SCOTT dealer for advice in order to avoid technical problems or any harm.

GEOMETRY & TECHNICAL DATA 03

TQ SYSTEM MANUALS 04

CABLE ROUTING 05

SPARE PARTS 06

MANUFACTURE'S GUARANTEE 09

LEGEND

TORQUE REQUIRED

NO GREASE REQUIRED

GREASE REQUIRED

CARBON GREASE REQUIRED

THREADLOC REQUIRED

BEARING FIT REQUIRED

TORX TOOL SIZE

TORQUE AMOUNT

TASK DIFFICULTY

HEX TOOL SIZE

GEOMETRY & TECHNICAL DATA

SEATPOST Syncros Duncan D-Shape SL

SEATPOST CLAMP Addict RC Seatpost Clamp

HEADSET mm IS52/31.8 IS52/40

REAR AXLE mm 142

FRONT AXLE mm 100

MAX TYRE WIDTH mm 50 Gravel/50 Road

FORK STEERER in 11/4 - 11/2

MAX/MIN FRONT ROTOR mm 180/160

MAX/MIN REAR ROTOR mm 160/140

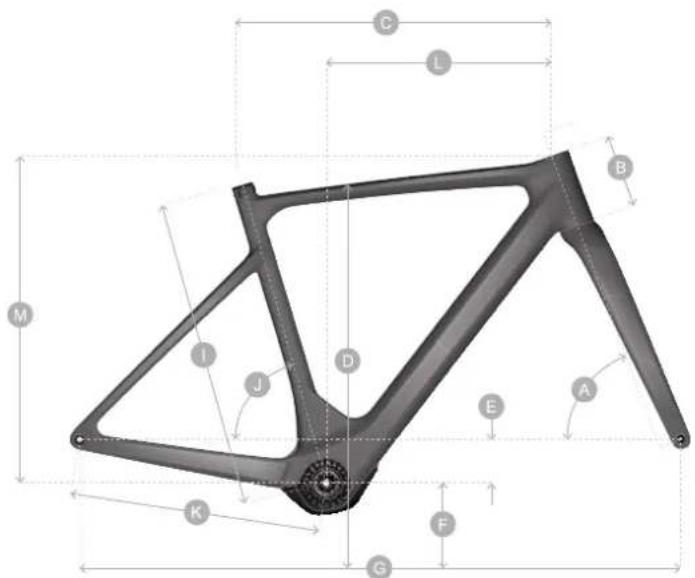

MY23 SOLACE eRIDE			XS49	S52	M54	L56	XL58
A Head tube angle		°	69.5 70 71 71 71
B Head tube length		mm 85 110 128		154	175
C Top tube horizontal		mm	518	534.2	554.5	578.4	592.5
D standover height		mm	759	785	803	824	841
E BB offset		mm	76	76	76	76	76
F BB height Road		mm	283	283	283	283	283
BB height Gravel		mm	294	294	294	294	294
G Wheelbase		mm	1021.5	1030.1	1036.8	1056.2	1071.1
I BB center to TST		mm	477	507	527	547	567
J Seat angle		°	74.5	74	73.5	73	73
K Chainstay		mm	435	435	435	435	435
L Reach		mm	374	378	387	398	406
M Stack		mm	519.3	544.7	565.6	590.2	610
Fork Length		mm	406	406	406	406	406
Fork Rake		mm	50	50	50	50	50

SOLACE eRIDE

GEOMETRY & TECHNICAL DATA

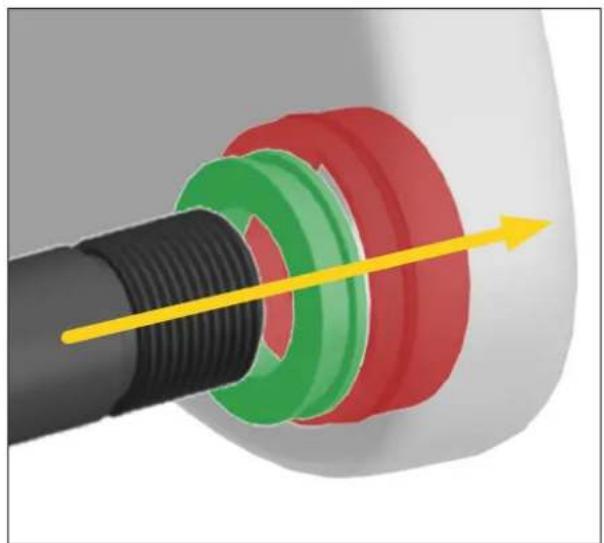

When removing and re-attaching the rear wheel to the frame make sure the non drive side dropout has both the indicated parts correctly positioned inside the dropout before inserting the rear axle.

TQ SYSTEM MANUALS

Charger Manual

Motor Manual

Battery Manual

Display Manual

Range Extender Manual

SOLACE eRIDE

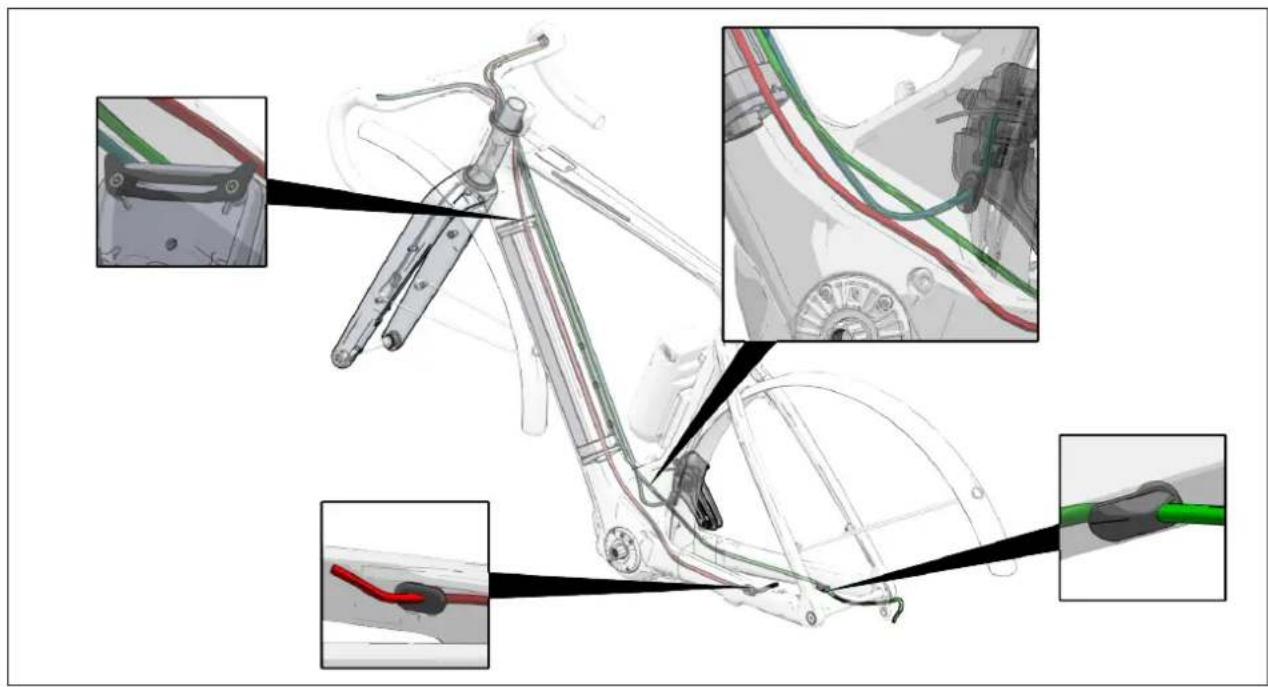

CABLE ROUTING

Mechanical

TQ System

SOLACE eRIDE

SPARE PARTS

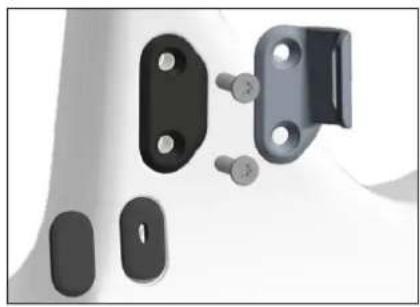

297262 SCO eRIDE FD MOUNT & BLANK SOLACE 23

297135 SCO eRIDE TQ INTERNAL CABLE GUIDE 23

297667 SCO ERIDE CABLE GUIDES C-STAY SOLACE 23

297521 SCO HEADSET TOP CAP CRESTON 23 288249 SYN HEADSET IS52/31.8 - IS52/42

297516 SCO eRIDE INTERNAL CABLEGUIDE 23

SOLACE eRIDE

SPARE PARTS CONT.

277543 SCO SEATCLAMP ADDICT RC 20

277028 SCO AXLE FRONT ADDICT RC/PLASMA 6 TP 20 419858 SCO AXLE SOLACE R 23

286000 SCO DROPOUT SRAM UDH 21

297263 SCO eRIDE MOTOR COVER SOLACE 23

296623 SYN FRAME PROTECTION KIT SOLACE eRIDE 420008 SCO SOLACE eRIDE CHAINSTAY PROTECTOR 420009 SCO SOLACE eRIDE CHAINSTAY PROTECT.PLATE

SOLACE eRIDE

SPARE PARTS CONT.

292915 SYN FENDER SET SOLACE GRAVEL eRIDE

292914 SYN FENDER SET SOLACE ROAD eRIDE

296220 SCO eRIDE TQ SMART BOX 23

296217 SCO eRIDE TQ LOCKRING SET 23

294533 SYN KICKSTAND ROAD eRIDE TQ 2 BOLT

294537 SCO eRIDE TQ RANGE EXTENDER

294539 SCO eRIDE TQ RANGE EXT. CABLE ROAD/GR

294540 SCO eRIDE TQ RANGER EXTENDER HOLDER

MANUFACTURER'S GUARANTEE,

When purchasing a new SCOTT bicycle from an authorized SCOTT dealer, SCOTT grants a manufacturer's guarantee subject to the following provisions.

CONDITIONS

The manufacturer's guarantee is only granted to the first-time buyer of a SCOTT bicycle who has purchased it from an authorized SCOTT dealer. The manufacturer's guarantee only applies if the bicycle is registered to the first buyer at www.scott-sports.com within ten days of purchase.

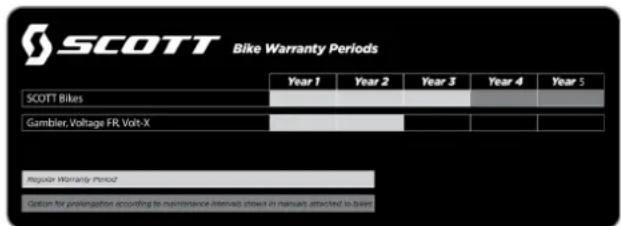

DURATION

The manufacturer's guarantee is granted from the date of purchase for a period of five years on bicycle frames and rear ends. The guarantee period is reduced to three years, if the SCOTT bicycle is not serviced at least once a year by an authorized SCOTT dealer. Maintenance services must be carried out in accordance with the maintenance instructions in the SCOTT manual and must be confirmed there by the stamp and signature of the authorized SCOTT dealer.

For frames and rear ends of Category 5 bicycle models and for rigid forks manufactured by SCOTT, the duration of the manufacturer's guarantee is limited to two years.

If a defect on the SCOTT bicycle is remedied within the scope of a manufacturer's guarantee or a warranty claim, the duration of the manufacturer's guarantee is not extended. The manufacturer's guarantee ends, when the first-time buyer transfers ownership of the SCOTT bicycle to a third person.

ASSERTION

The manufacturer's guarantee is provided by SCOTT Sports SA, Route du Crochet 11, 1762 Givisiez, Switzerland. The buyer must inspect the SCOTT bicycle immediately after purchase and notify his authorized SCOTT dealer at once in writing of any obvious defects. Hidden defects must be reported immediately after their discovery. In the event of a guarantee claim, the SCOTT bicycle must be handed over to an authorized SCOTT dealer. The latter will contact SCOTT to remedy the defect. The assertion of a guarantee claim always requires the presentation of the original proof of purchase as well as the proof of maintenance service in the SCOTT manual.

Performance of SCOTT in the event of a guarantee claim

In the event of a guarantee claim, SCOTT will, at its own discretion, repair the defect or replace the defective product with a product of similar quality, whereby colour and model deviations are possible. If a repair or replacement is not possible, a purchase price refund will be made taking into account previous use. SCOTT is entitled to commission third parties to remedy the defect.

LIMITATIONS

The manufacturer's guarantee applies exclusively to frames, swingarms and rigid forks of SCOTT bicycles. Bicycle components are excluded from this manufacturer's guarantee.

The manufacturer's guarantee does not apply to normal wear and tear, damage caused by accidents or other excessive force on the SCOTT bicycle, corrosion, improper maintenance, incorrect assembly and assembly of unsuitable components or accessories as well as cosmetic defects, for example in the varnish.

The manufacturer's guarantee does not apply to SCOTT bicycles that have been used in a rental shop.

MISCELLANEOUS

These manufacturer's guarantee provisions apply to all SCOTT bicycles as of model year 2023. Statutory warranty rights of the buyer and guarantees of component manufacturers (Shimano,

SRAM etc.) remain unaffected by this manufacturer's guarantee.

The place of jurisdiction for all disputes in connection with this manufacturer's guarantee is Freiburg, Switzerland. This manufacturer's guarantee is subject to Swiss law to the exclusion of all legislation that refers to foreign law.

© SCOTT Sports SA 2023. All rights reserved.

The information contained in this manual is in various languages but only the English version will be relevant in case of conflict.
