BEDIENUNGSANLEITUNG OD10 Dragon Touch

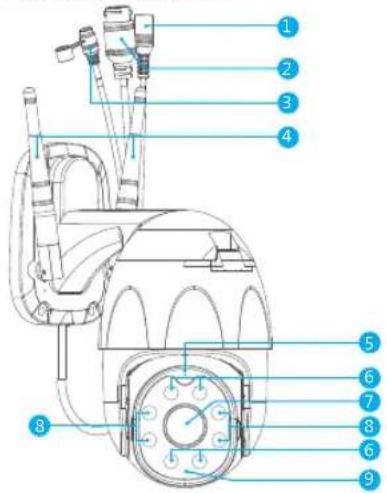

DIE EINFÜHRUNG DER KAMERA

Gleichstromanschluss LED-Lichter RJ45-Anschluss Reset-Taste Antenne Linse IR-Lichter

MicroSD-Kartensteckplatz

DeutschDragon Touch PTZ-Überwachungskamerafür den AußenbereichOD10 * 1Kamera-Netzteil * 1 Power Verlängertes Kabel * 1Befestigungsschrauben * 4Expansionsschraube * 4Wasserdichter Gummiringfür RJ45-Anschluss * 1Wasserdichtes Hauptteilfür RJ45-Anschluss * 1Wasserdichter Gummistopfenfür RJ45-Anschluss * 1Schnellstartanleitung * 1 Dragon Touch Outdoor PTZ Security Camera OD1023 24 INSTALLATION

1. Installieren Sie die Smart Life App

Suchen Sie im App Store / Google play nach der App „Smart Life" oder scannen Sie den folgenden QR-Code zum Herunterladen. ② Geben Sie die E-mail-Adresse ein. Ein Bestätigungscode wird gesendet. Bitte holen Sie ihn sich und geben Sie ihn ein. Laden Sie die App aus dem App Store herunter Laden Sie die App von Google Play herunter

2. Neues Konto erstellen

Wenn Sie bereits ein Konto für Smart Life haben, melden Sie sich bitte in Ihrem Konto an und fahren Sie mit Schritt 4 fort. ① Öffnen Sie die App „Smart Life“ und klicken Sie auf „Registrieren → Zustimmen“. Wählen Sie Land / Region, geben Sie die E-mail-Adresse ein. E-mail ③ Klicken Sie dann das Passwort und klicken Sie auf „Fertigstellung“. Passwort festlegen Fertigstellung ④ Nachdem Sie das Konto registriert haben, müssen Sie die Home-Informationen hinzufügen, auf „(links unten)" klicken, die „Home-Verwaltung" eingeben, auf „Home hinzufügen" klicken und den Namen, den Standort, die Räume hinzufügen und dann auf „Speichern" klicken. erfolgreich hinzufügen. Download on the App Store

Google Play Geben Sie den Bestätigungs...25 26 Hinweis:

• E-Mail-Adresse sollten gültig sein.

• Die Länge des Passworts muss zwischen 6 und 20 Zeichen liegen, ohne Sonderzeichen.

• Bitte wählen Sie bei der Registrierung und Anmeldung dasselbe Land aus.

• Wenn Sie das Passwort vergessen haben, klicken Sie auf „Passwort vergessen“, um es zurückzusetzen.

3. Fügen Sie Ihre Kamera hinzu

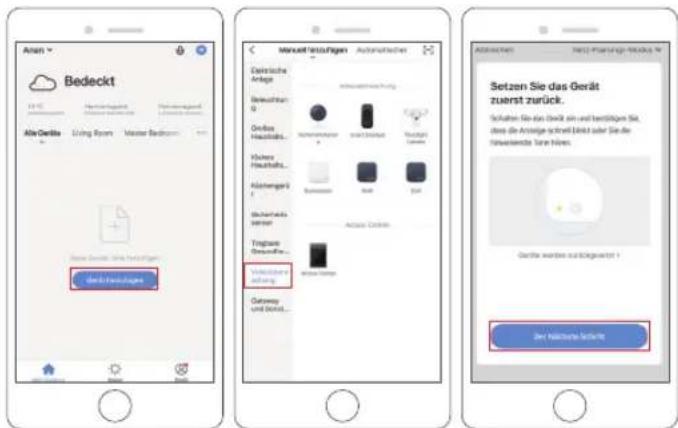

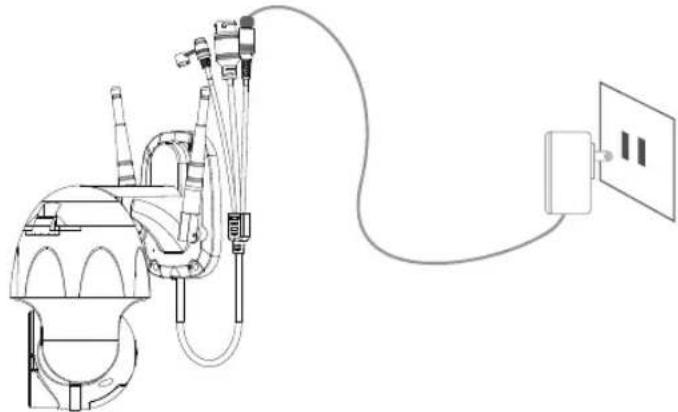

① Schalten Sie die Kamera ein Wenn Sie die SD-Karte einstecken möchten, tun Sie dies bitte, bevor Sie die Kamera an der Wand installieren. Stecken Sie das Netzteil in die Steckdose. Die Kamera dreht sich, um den Selbsttest zu erreichen. Danach hören Sie den Ton "wait for Wi-Fi Config". Hinweis: Wenn Sie keinen Ton hören, setzen Sie ihn bitte wieder ein ② Wählen Sie Raum und klicken Sie auf „Gerät hinzufügen → Videoüberwachung → Sicherheitskamera → Der nächste Schritt → WLAN-Passwort eingeben → OK

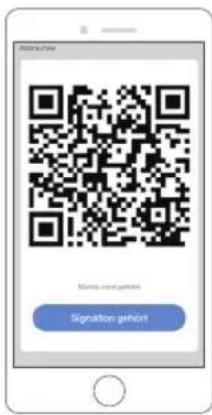

• Fortfahren“.27 28 ③ Ein QR-Code wird angezeigt. Stellen Sie das Telefon einfach auf die Kamera, nachdem Sie den Ton „connect the router“ gehört haben, und klicken Sie dann auf „Signalton gehört“ (siehe Abbildung unten). ④ Warten Sie ca. 30 Sekunden auf die Verbindung, das Gerät wird erfolgreich hinzugefügt. Benennen Sie Ihre Kamera und klicken Sie auf den Raum, in dem sie sich befindet. Klicken Sie auf „Fertigstellung“. ⑤ Klicken Sie auf das Kamerasymbol, um eine Vorschau des Live-Videos der Kamera anzuzeigen. ⑥ Bitte installieren Sie die Kamera an der Wand oder Decke und stellen Sie die Antenne so ein, dass die WLAN-Signalstärke mehr als 60% beträgt. IPC Richtung Fotografigeren Alarm Sprechen Wiedergabe

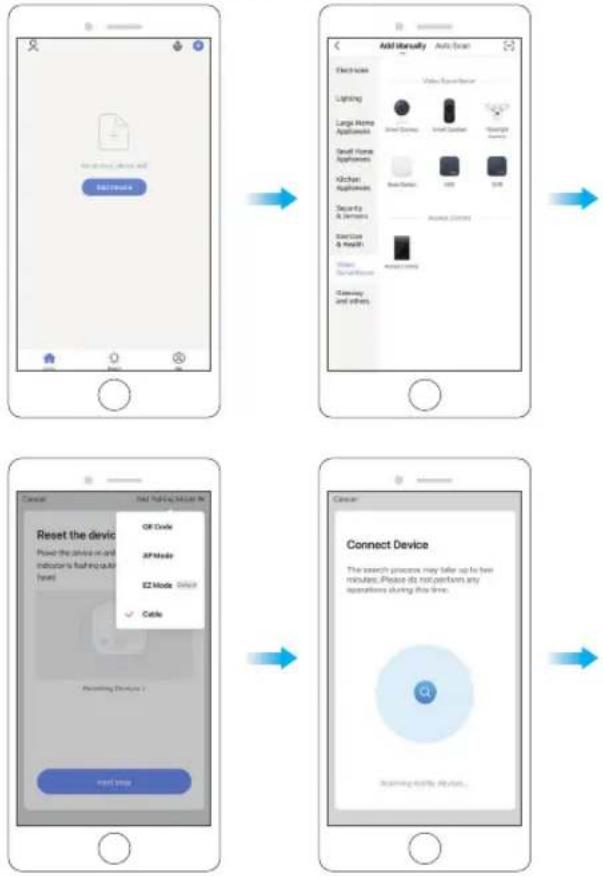

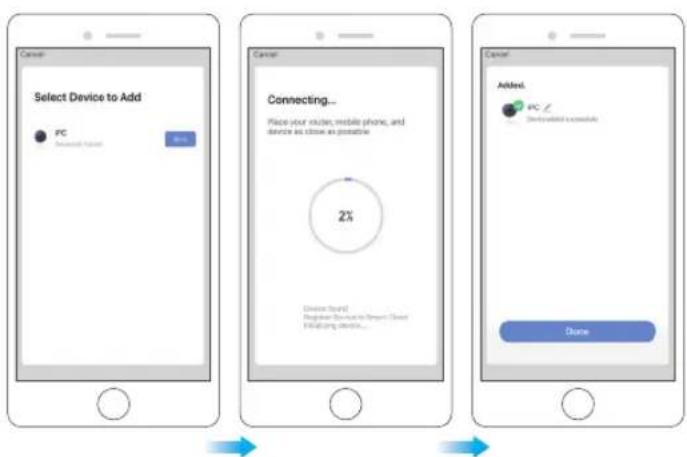

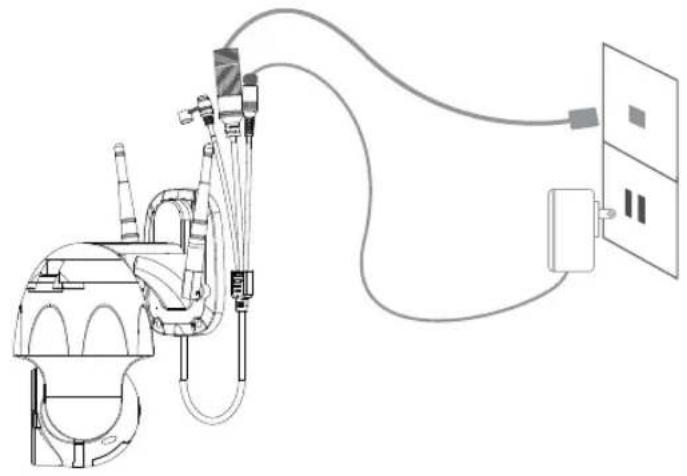

2020-02-07 13:51:48 Aufnehmen Back Signale: 91%B. Konfiguration über LAN-Kabel Hinweis: Wenn Sie über LAN konfigurieren möchten, stellen Sie sicher, dass sich an der Wand oder Decke, an der Sie installieren möchten, ein LAN-Kabel befindet. Wenn ja, fügen Sie Ihre Kamera wie folgt hinzu. ① Schalten Sie die Kamera ein Wenn Sie eine microSD-Karte einlegen möchten, tun Sie dies bitte, bevor Sie die Kamera an der Wand installieren. Stecken Sie das LAN-Kabel in den RJ45-Anschluss und das Netzteil in die Steckdose. Die Kamera dreht sich, um den Selbsttest abzuschließen. Danach hören Sie den Ton „Warten auf Wi-Fi-Konfiguration". ② Klicken Sie auf „Gerät hinzufügen → Videoüberwachung → Smart-Kamera → Kabel im Pairing-Modus → nächster Schritt → Binden → Fertig“. 29 30③ Klicken Sie auf das Kamerasymbol, um eine Vorschau des Live-Videos der Kamera anzuzeigen.

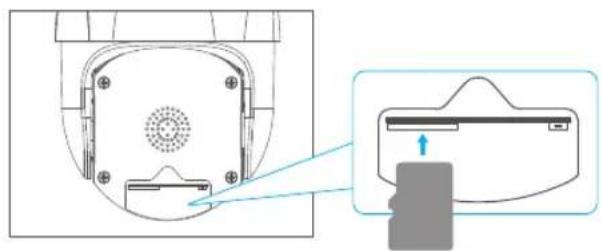

① Legen Sie die microSD-Karte ein Wenn Sie eine microSD-Karte einlegen möchten, tun Sie dies bitte zuerst. Wenn nicht, überspringen Sie diesen Schritt. Öffnen Sie die Abdeckung, installieren Sie die microSD-Karte und schließen Sie die Abdeckung. Schritt 1: Öffnen Sie die Abdeckung. Schritt 2: Installieren Sie die microSD-Karte. Schritt 3: Schließen Sie die Abdeckung.

IPC Richtung Fotografigeren Alarm Sprechen Wiedergabe

2020-02-07 13:51:48 Aufnehmen Back Signale: 91%② Stellen Sie die Kamera zuerst in eine feste Position und markieren Sie das Schraubenloch mit einem Marker. Bohren Sie mit einem Werkzeug Löcher in die markierten Schraubenlöcher. ③ Nach dem Verschrauben von vier Löchern die Expansionsschraube in das Schraubenloch einsetzen. ④ Richten Sie das Schraubenloch an der Unterseite der Kamerahalterung an dem Loch an der Wand aus. Schraube zur Befestigung der Kamera mit den Schrauben. IPC DirectionScreenshotAlarmSpeakPlayback 2020-02-07 13:51:48Record Signal: 91% Setting & Management PTZ-Steuerung (Die Kamera kann beliebig gedreht werden, um eine andere Perspektive zu erhalten. Sie können sie auf und ab bewegen und jede Ecke erfassen, die Sie anzeigen möchten.) Wi-Fi Signal Strength Sound Switch SD/HD Playback of Video Record Video

Bewegungserkennungsalarm (Benachrichtigung über abnormale Meldungen durch intelligente Erkennung von Anomalien zu Hause. Sie können sicher zur Arbeit gehen und spielen. Durch Einstellen der Alarmstufe gemäß dem Sichtfeld der Kamera kann der Alarm genauer eingestellt werden. Außerdem können Sie den Alarm einstellen Timer wie du willst.)

Fotoalbum: Sie können den Screenshot anzeigen und Videos aufnehmen.

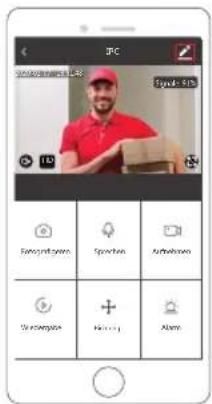

Echtzeit-Vorschau-Oberfläche Voice Chat Screenshot

BEDIENUNGSANLEITUNG 33 34EINSTELLUNG & MANAGEMENT Klicken Sie oben rechts auf der Steuerungsseite auf " ", um das Gerät zu verwalten und einzustellen. Gerätename - Sie können den Gerätenamen und den Gerätestandort ändern. Geräteinformationen - Zum Anzeigen: Eigentümer, virtuelle ID, WLAN-Signalstärke, IP-Adresse, Gerätezeitzone. Unterstützte Drittanbieter - Klicken Sie auf das Symbol, um die Anweisungen anzuzeigen. Grundlegende Funktionseinstellungen - Informationen wie Zeitwasserzeichen-Flip-Screen. IR-Nachtsicht - Wählen Sie IR-Nachtsicht automatisch/ein/aus. Einstellungen für Erkennungsalarme - a. kann den Bewegungserkennungsalarm ein-/ ausschalten und die Empfindlichkeit des Bewegungserkennungsalarms einstellen. b. Sie können die Bewegungsverfolgung ein/aus und den Alarmplan einstellen. Speichereinstellungen - Bitte stellen Sie sicher, dass Sie die microSD-Karte einlegen. Sie können die Aufnahme einstellen Modus Non-Stop(7 * 24h)oder Ereignisaufzeichnung. Kauf eines Mehrwertdienstes - Video-Cloud-Speicherdienst (optional). Offline-Benachrichtigung - Sie können ein-/ ausschalten, um Sie zu bemerken, sobald das Gerät offline ist. Gerät freigeben - Kann dieses Gerät für andere Personen freigeben, geben Sie die Mobiltelefonnummer der Person ein. (Hinweis: Die eingegebene Mobiltelefonnummer sollte bei einem Smart Life App-Konto registriert sein.) FAQ & Feedback - Hier finden Sie die Fragen und Antworten. Wenn nicht, können Sie uns über den unteren Button kontaktieren. Wir werden Ihnen in 24 Stunden antworten. Firmware-Informationen - Unterstützung des OTA-Remote-Upgrades (während des Upgrades nicht trennen).

Mehrfachansicht Wenn Sie mehrere Dragon Touch-Kameras installiert haben, können Sie auf Mehrfachansicht klicken, um die Kameras auszuwählen, die auf demselben Bildschirm angezeigt werden sollen.

Cloud-Speicher, Sie müssen den Cloud-Speicher erwerben, wenn Sie möchten.

VERWENDEN SIE ZUR STEUERUNG GERÄTE VON DRITTANBIETERN Wählen Sie die Kamera aus, die Sie steuern möchten, und klicken Sie oben rechts auf „ ", um weitere Einstellungen vorzunehmen. IPC RichtungFotografigerenAlarmSprechenWiedergabe 2020-02-07 13:51:48Aufnehmen Signale: 91%SPEZIFIKATIONS Hohe Auflösung Video Kompression Drehwinkel Objektverfolgung Niedrige Beleuchtung Bilderfassung Video Flip Codierungsstandard Zwei-Wege-Sprache Video Audio Record Management Network Extend Energieversorgung Arbeit Umgebung 1080P Smart H.264+ Horizontal: 355° Vertikal: 90° Unterstützt 0.1LUX/F1.2 Unterstützt Unterstützt G.711 Unterstützt 2.5GB-4.5GB/Day Manuelle Aufzeichnung, Bewegungserkennungsaufzeichnung,Geplante Aufzeichnung, Alarmaufzeichnung microSD Karte/Cloud Unterstützt Video Push, Alarmaufzeichnung, Screenshot Erfassen, E-Mail senden 1*RJ45, 10/100M10-100 Base-T, Selbstanpassbarer Ethernet-Port 802.11b/g/n Drei Stream Unterstützt TCP/IP, RTSP, ONVIF, ETC P2P, Smart Cloud Sever Sweep QR Code, Netzwerkkabelverbindung Maximale Unterstützung 128GB microSD-Karte Unterstützt DC 12V 2A 10W Haus, Laden, Schule, Fabrik Flachbau, Wandmontage, Heben -15℃-＋55℃ 10% - 90% Video File Size Record Mode Video Speicherung Playback, Back Up Alarmauslöser Netzwerkschnittstelle Wi-Fi Bitstream Netzwerkprotokoll Übertragungsmodus Wi-Fi Verbindung microSD Karte Reset Taste Power Energieverbrauch Geeigneter Ort Installationsmodus Arbeitstemperatur Arbeitsfeuchtigkeit

1. Verwenden Sie Amazon Echo Zur Steuerung

Klicken Sie auf „Amazon Echo", um den Anweisungen zum Anschließen Ihres Geräts zu folgen.

2. Verwenden Sie Google Assistant Zur Steuerung

Klicken Sie auf „Google Home" und befolgen Sie die Anweisungen, um Ihr Gerät anzuschließen.Q&A Q: Kann das WLAN nicht verbunden werden? A: Überprüfen Sie Ihren Wi-Fi-Namen und Ihr Passwort. Stellen Sie sicher, dass Ihr WLAN 2,4G und nicht 5G ist. Stellen Sie sicher, dass sich Ihre Kamera und Ihr Telefon in der Nähe des Routers befinden. Q: Fügen Sie das Gerät nach dem erneuten Scannen immer noch nicht hinzu? A: Wenn das Gerät nicht hinzugefügt werden kann, wird empfohlen, das Gerät neu zu starten oder das Gerät auszuschalten und es erneut zu versuchen. Q: Das Gerät kann keine Vorschau anzeigen? A: Überprüfen Sie, ob das WLAN-Signal schwach ist. Sie können die Kamera in der Nähe des Routers platzieren. Wenn es immer noch nicht funktioniert, setzen Sie das Gerät zurück und fügen Sie es erneut hinzu. Q: Warum ist das Gerät nach dem Zurücksetzen des Geräts immer noch in der Liste? A: Das Zurücksetzen des Geräts setzt nur die Netzwerkkonfiguration der Kamera zurück und kann die Konfiguration in der App nicht ändern. Sie müssen sich in der App anmelden, um die Kamera aus der Liste zu entfernen. Q: Wie kann ich die Kamera an einen anderen Router anschließen? A: Melden Sie sich zuerst in der App an, um das Gerät zu entfernen und zurückzusetzen, und konfigurieren Sie das Gerät erneut über die App. Q: Warum kann das Gerät die microSD-Karte nicht identifizieren? A: Es wird empfohlen, die microSD-Karte nach dem Ausschalten des Geräts einzulegen und zu entfernen. Überprüfen Sie, ob sich die microSD-Karte unter normalen Betriebsbedingungen befindet und das Format FAT32 ist. Die App soll vorschlagen, dass „microSD-Karte nicht gefunden werden konnte" unter einem instabilen Netzwerk des Mobiltelefons oder des Geräts. Verwenden Sie den fortschrittlichen intelligenten Alarm-Push-Algorithmus, um sicherzustellen, dass die Alarmmeldung nicht häufig angezeigt wird, die Kamera jedoch alle Alarmmeldungen und Videos aufzeichnet. Q: Das Gerät ist online und hat ein Alarmereignis, aber das Mobiltelefon kann die Informationen nicht empfangen. A: Stellen Sie zunächst sicher, dass die App eine Benachrichtigung in den Einstellungen Ihres Mobiltelefons zulässt. Wenn unter normalen Umständen eine Anomalie festgestellt wird, wird in der Benachrichtigungsleiste Ihres Mobiltelefons eine Meldung angezeigt. Sie sollten einen Benachrichtigungston oder eine Vibration in Ihrem Mobiltelefon einstellen. Außerdem können Sie beim Anzeigen des Echtzeitvideos in der App keinen Alarm über die angezeigte Kamera erhalten. Da das Gerät standardmäßig die angezeigte Kamera anzeigt, zeigt dies an, dass sich der Benutzer auf das Überwachungsvideo konzentriert und kein Alarm erforderlich ist. Verwenden Sie den fortschrittlichen intelligenten Alarm-Push-Algorithmus, um sicherzustellen, dass die Alarmmeldung nicht häufig angezeigt wird, die Kamera jedoch alle Alarmmeldungen und Videos aufzeichnet. Q: Wie setze ich die Kamera zurück? A: Drücken Sie die Reset-Taste 5 Sekunden lang. Hören Sie eine Stimme zum Zurücksetzen des Geräts. Nach dem Zurücksetzen hören Sie „Warten auf Wi-Fi-Konfiguration".

Bei Fragen zu Dragon Touch-Produkten können Sie sich gerne an uns wenden. Wir werden Ihnen innerhalb von 24 Stunden antworten. E-mail: [e-mail] Offzielle Website: www.dragontouch.com UNS KONTAKTIEREN Deutsch41 42
