113 - Messgeräte Testboy - Kostenlose Bedienungsanleitung

Produkttyp	Kontaktloser Spannungsprüfer mit LED-Taschenlampe
Marke	Testboy
Modell	113
Kategorie	Messgeräte
Spannungsbereich	12 – 1.000 V AC
Stromversorgung	2 Batterien 1,5 V AAA (Micro)
Leuchtdauer	Bis zu 80 Stunden
Schutzart	IP 40
Überspannungskategorie	CAT III 1000 V / CAT IV 600 V
Sicherheitsnorm	IEC/EN 61010-1 (DIN VDE 0411)
Hauptfunktionen	Kontaktlose Wechselspannungserkennung, akustisches und optisches Signal (rote LED), leistungsstarke LED-Taschenlampe
Ungefähre Abmessungen	150 x 20 x 20 mm
Ungefähres Gewicht	100 g (mit Batterien)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Sicherheitshinweise beachten: Nicht in der Nähe von elektromagnetischen Feldquellen verwenden, nach Temperaturwechsel stabilisieren lassen, nicht längere Zeit Hitze aussetzen, außerhalb der Reichweite von Kindern aufbewahren.
Batteriewechsel	Das Batteriefach mit einem Schraubendreher öffnen, Polarität beachten. Verbrauchte Batterien nicht im Hausmüll entsorgen.
Ersatzteile und Reparaturfähigkeit	Keine Ersatzteile verfügbar. Jegliche Änderungen oder Reparaturen müssen von einem autorisierten Fachmann durchgeführt werden.
Allgemeine Informationen	Nutzung nur durch Fachpersonal. Vor und nach jeder Verwendung die Funktion an einer bekannten Quelle prüfen. Nicht geeignet zur Feststellung von Spannungsfreiheit.

Häufig gestellte Fragen - 113 Testboy

Was ist das Funktionsprinzip des Testboy 113?

Der Testboy 113 erkennt Wechselspannung kontaktlos über einen in der Spitze integrierten Sensor. Wenn eine AC-Spannung erkannt wird, leuchtet die weiße Kappe rot auf und ein akustisches Signal ertönt.

Was ist der messbare Spannungsbereich?

Das Gerät erkennt Wechselspannungen von 12 V bis 1.000 V AC. Bei Spannungen unter 110 V muss die Taschenlampe aktiviert werden (Schalter 1b).

Wie teste ich das Gerät vor der Verwendung?

Überprüfen Sie die Funktion an einer bekannten Spannungsquelle, z. B. einer Steckdose. Wenn die Lampe nicht leuchtet, kann dennoch Spannung anliegen.

Was sind die Erkennungsgrenzen?

Das Gerät kann eine Spannung möglicherweise nicht erkennen, wenn das Kabel abgeschirmt ist, die Isolierung dick ist, der Abstand zu groß ist oder der Verbraucher vollständig isoliert ist. Überprüfen Sie den Zustand des Geräts und der Batterien.

Wie werden die Batterien gewechselt?

Verwenden Sie einen Schraubendreher, um das Batteriefach an der Kerbe anzuheben. Setzen Sie zwei AAA 1,5 V Batterien unter Beachtung der Polarität ein. Entsorgen Sie verbrauchte Batterien nicht im Hausmüll.

Wie lange leuchtet die Taschenlampe?

Die leistungsstarke LED bietet eine Leuchtdauer von bis zu 80 Stunden mit einem Satz Batterien. Die Lebensdauer der LED übersteigt 100.000 Stunden.

Ist dieses Gerät für Fachleute geeignet?

Ja, der Testboy 113 ist nur für die Verwendung durch geschulte Fachkräfte vorgesehen, die mit elektrischen Gefahren und Sicherheitshinweisen vertraut sind.

Was sind die Messkategorien des Geräts?

Das Gerät ist klassifiziert als CAT III 1000 V und CAT IV 600 V. Es eignet sich für Messungen an Gebäudeinstallationsstromkreisen und an der Niederspannungsquelle.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes Tuch zur Reinigung. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Hat das Gerät eine Garantie?

Das Handbuch weist darauf hin, dass bei Schäden durch Nichtbeachtung der Bedienungsanleitung jeglicher Garantieanspruch erlischt. Testboy übernimmt keine Haftung für nicht genehmigte Änderungen oder die Verwendung nicht konformer Teile.

BEDIENUNGSANLEITUNG 113 Testboy

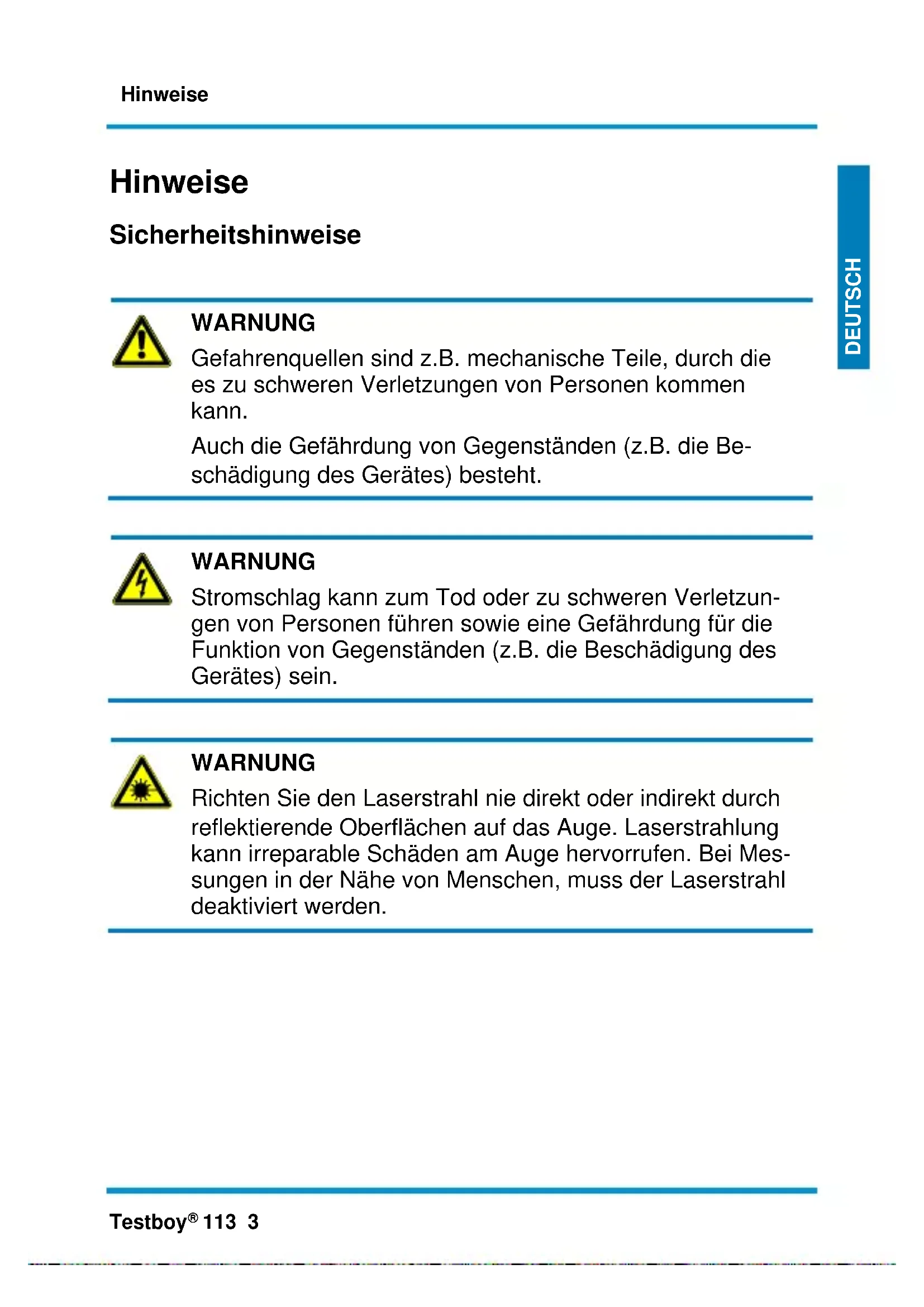

Gefahrenquellen sind z.B. Mechanische Teile, durch die es zu schweren Verletzungen von Personen kommt kann.

Auch die Gefährung von Gegenständen (z.B. die Beschäftigung des Gerätes) besteht.

WARNING

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNING

Richten Sie den Laserstrahl nie direkt oder indirect durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Höhe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNING

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäß Verwendung" unbedingt beachten.

WARNING

Beachten Sie vor dem Gebrauch des Gerätesitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweiβgeräten, Induktionssheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
- Setzen Sie das Gerät nicht längerere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
| Messgeräte und Zubehör sind kein Spielzeug und gehoren nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschlieben
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäß Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschrieben Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlösen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfern den Sieitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantianspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die darauf resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schaden, die aus

| dem Nichtbeachten der Anleitung,
von Testboy nicht freiigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden

resultieren.

Richtigkeit der Bedienungsanleitung

These Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für dieichtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk-tes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugegeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauf werden, kostenfrei zurückzunehmen und zu recy-celn. Elektrogeräte)dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recy-celn und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesen Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmull hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ohre verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde oder überall Dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführt, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie sich für den Testboy 113 entschieden haben.

| Berührungslose Spannungsprüfung ab 12 V AC

| Hochleistungs-LED-Taschenlampe

Akustischer Warnton

Berührungslose Spannungsprüfung

Der Testboy 113 ist in der Lage, mit dem in der Spitze integrierten Schaltkreis spannungsfährende Leitungen aufzusparen.

Wird eine Wechselspannung >110 Volt AC erkannt, leuchtet die weiße Kappe rot auf (siehe Bild Punkt 1a.) und ein Warnton erklingt. Um Spannungen unter 110 V AC aufspären zu können, schalten Sie mittels Schalter die Taschenlampe ein (1b). Nun können Wechselspannungen ab 12 V AC aufgesprürt werden.

Ein Stromfluss ist nicht erforderlich!

Uberprüfen Sie den Spanningsprüfer vor dem Einsatz an einer tatsächlen Spanningsquelle (z.B. Steckdose) auf einwandfrei Funktion!

Wenn beim Verwenden dieser Funktion die Spitze nicht aufleuchtet, kann dennoch eine Spannung anliegen. Das Prüfgerät zeigt aktive Spannungen an, die ausreichend starke elektrische Felder von Stromquellen (Stromnetz) erzeugen. Ist die Feldstarke niedrig, zeigt das Gerät eine anliegende Spannung möglicherweise nicht an. Erkennt das Gerät eine vorhandene Spannung nicht, kann das unter anderen auf die nachfolgend aufgeführten Faktoren zusückzuführen sein:

Abgeschirmte Drahte/Kabel
Dicke und Art der Isolierung
- Abstand von der Spannungsquelle
- Vollisolierte Verbraucher, die eine effektive Erdung verhinnern.
- Buchsen in Einbausteckdosen / Unterschiede in der Steckdosenausführung
- Zustand des Geräts und der Batterien

Vorsicht bei Spannungen über 30 V, es besteht die Gefahr eines elektrischen Schlags.

NUR FÜR DEN EINSATZ DURING FACHKUNDIGES PERSONAL VORGESEHEN

Jeder, der these Messinstrument verwendet, sollte entsprechend ausgebildet und mit den besonderen, in einem industriellen Umfeld auftretenden Gefahren bei der Spannungsmessung, den notwendigen Sicherheitsvorkehrungen und den Verfahrens zur Überprüfung der ordnungsgemäßen Funktion des Geräts vor und nach jedem Gebrauch vertraut sein.

Die berührungslose Spannungsprüfung ist nicht geeignet, um festzustellen, ob eine Leitung unter Spannung stehen oder nicht.

Definition der Messkategorien:

Messkategorie II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind. Typischer Kurzschlussstrom < 10kA

Messkategorie III: Messungen innerhalb der Gebäudefinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler). Typischer Kurzschlussstrom < 50kA

Messkategorie IV: Messungen an der Quelle der Niederspannungsinstallation (Zähler, Hauptanschluss, primärer Überstromschutz). Typischer Kurzschlussstrom >> 50 kA

Testen Sie das Gerät sowohl vor als auch nach Gebrauch an einer bekanten, im Nennbereich des Geräts liegenden Spannungsequelle, um die ordnungsgemäß Funktion des Geräts zu gewährleisten.

Lesen Sie vor Gebrauch diese Anleitung. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden.

Bei einer Kombination aus Messsonde und Zubehör ist die niedrigere der beiden Messkategorien von Messsonde und Zubehör zu verwenden.

Wenn vom Hersteller oder seinem Verreter nicht ausdrücklich gestattet, dürfen Teile des Geräts und seines Zubehörns nicht verändert und ersetzt werden.

Verwenden Sie zum Reinigen des Geräts ein trockenes Tuch.

Taschenlampe

Schalten Sie die integrierte Taschenlampe mittels Schalter ein (siehe Bild Punkt 1b). Mit der Hochleistungs-LED ist eine Leuchtdauer von bis zu 80 Stunden (pro Batteriesatz) erreichen! Die Lebensdauer der LED beträgt über 100.000 Stunden.

Batteriewechsel

Nehmen Sie einen Schraubendreher und hebeln Sie das Batteriefach an der Einkerbung auf (siehe Bild Punkt 2). Achten Sie beim Einsetzen der neuen Batterien auf die Polarität!

Batterien gehoren nicht in den Hausmull. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Technische Daten

Spannungsbereich	12 – 1000 V AC
Stromversorgung	2 x 1,5 V Typ AAA Micro
Schutzart	IP 40
Überspannungskategorie	CAT III 1000 V / CAT IV 600 V
Prüfnorm	IEC/EN 61010-1 (DIN VDE 0411)

Notes

Safety notes

WARNING

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de
