| Tipo di prodotto | Rilevatore di tensione senza contatto con torcia LED |
| Marca | Testboy |
| Modello | 113 |
| Categoria | Strumenti di misura |
| Campo di tensione | 12 – 1000 V CA |
| Alimentazione | 2 batterie 1,5 V AAA (micro) |
| Autonomia della torcia | Fino a 80 ore |
| Grado di protezione | IP 40 |
| Categoria di sovratensione | CAT III 1000 V / CAT IV 600 V |
| Norma di sicurezza | CEI/EN 61010-1 (DIN VDE 0411) |
| Funzioni principali | Rilevamento senza contatto di tensione alternata, segnale acustico e visivo (LED rosso), torcia LED ad alta potenza |
| Dimensioni approssimative | 150 x 20 x 20 mm |
| Peso approssimativo | 100 g (con batterie) |
| Manutenzione e pulizia | Pulire con un panno asciutto. Non utilizzare prodotti aggressivi. |
| Sicurezza | Rispettare le istruzioni di sicurezza: non utilizzare vicino a fonti di campi elettromagnetici, lasciare stabilizzare dopo un cambiamento di temperatura, non esporre a calore prolungato, tenere fuori dalla portata dei bambini. |
| Sostituzione delle batterie | Aprire il vano con un cacciavite, rispettare la polarità. Non gettare le batterie usate nei rifiuti domestici. |
| Ricambi e riparabilità | Nessun ricambio disponibile. Qualsiasi modifica o riparazione deve essere effettuata da un professionista autorizzato. |
| Informazioni generali | Uso riservato a specialisti. Verificare il funzionamento prima e dopo ogni utilizzo su una sorgente nota. Non adatto per determinare l'assenza di tensione. |
Domande frequenti - 113 Testboy
Domande degli utenti su 113 Testboy
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale 113 - Testboy e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 113 del marchio Testboy.
MANUALE UTENTE 113 Testboy

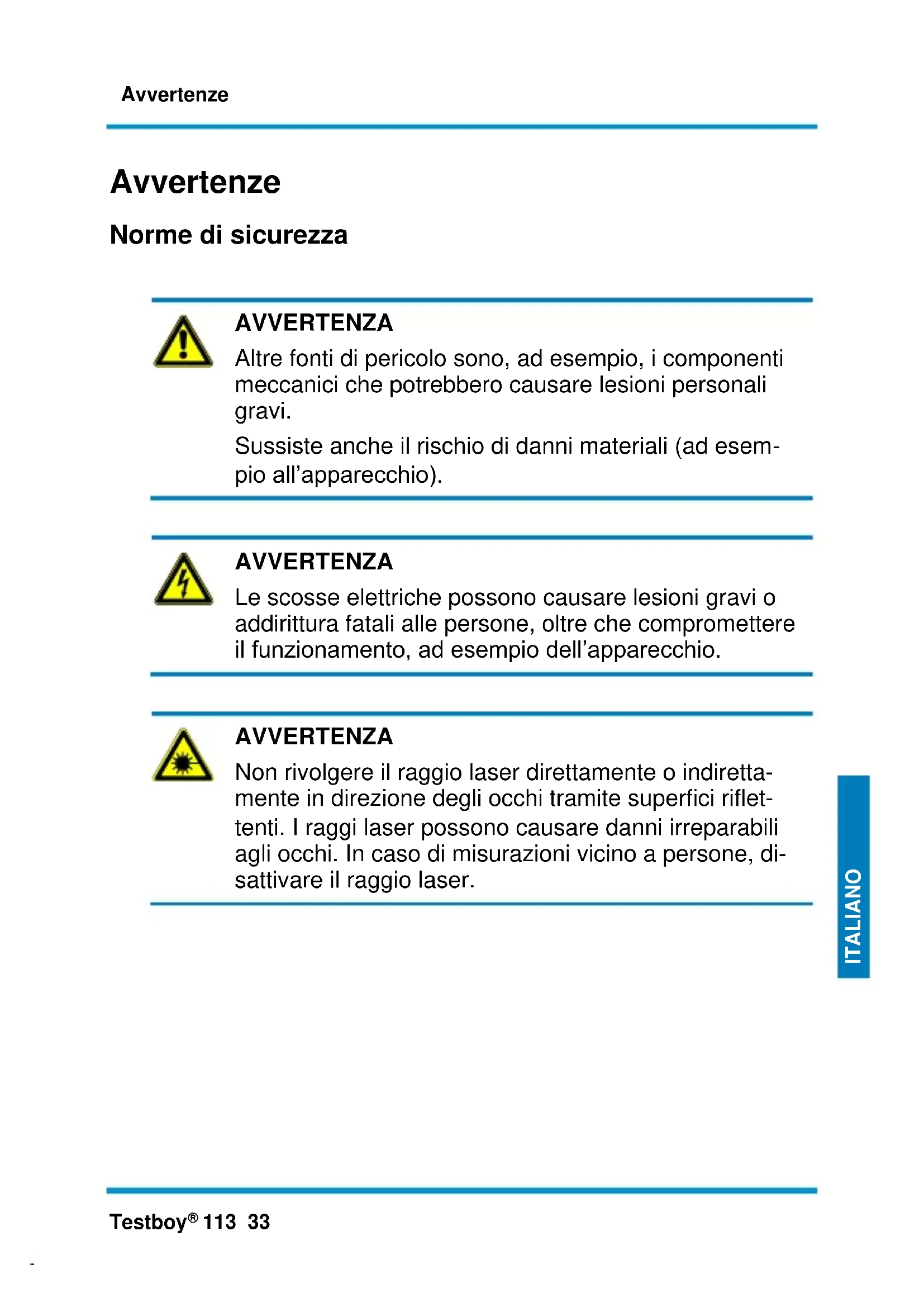

Altre fonti di pericolono sono, ad esempio, i componenti meccanici che potrebbero causare lesioni personali gravi.
Sussisteanche il rischio di danni materiali (ad esempio all'apparecchio).
AVVERTENZA
Le scosse elettriche possono causare lesioni gravi o addirittura fatali alle persone,或者其他 che compensettere il funzionamento, ad esempio dell'apparecchio.
AVVERTENZA
Non rivolgere il raggio laser direttamente o indirettamente in direzione degli occhi tramite superfici riflettenti. I raggi laser possono causare danni irreparabili agli occhi. In caso di misurazioni vicino a persona, disattivare il raggio laser.
Norme di sicurezza generali
AVVERTENZA
Per ragioni di sicurezza e omologazione (CE), non è consentito convertire e/o modificare l'apparecchio in proprio. Per assicurare un utilizzo sicuro dell'apparecchio, è assolutamente necessario atteneri si alle norme di sicurezza, ai segnali di averimento e al capitolo "Campo di applicazione".
AVVERTENZA
Attenersi alle seguenti avvertenze prima di usare l'apparecchio:
Evitare di utilizzato lo strumento in prossimità di apparecchi elettrici per la saldatura, riscaldatori ad induzione e altri campi elettromagnetici.
In caso di variazione improvvisa della temperatura, prima dell'uso lasciare adattare l'apparecchio alla nuova temperatura per circa 30 minuti per stabilizzare il sensore IR.
Non esporre l'apparecchio a temperature elevate per lungo tempo.
Evitare ambienti polverosi e umidi.
Gli strumenti di misura e gli accessori non sono gio-cattoli e non devono pertanto essere utilizzati da bambini!
In ambito industriale atteneri alle norme antinfortunistiche dell'Istituto di assicurazione contro gli infortuni sul lavoro per quanto concerne gli impianti e i materiali d'esercizio elettrici.
Attenersi alle cinque norme di sicurezza riportate di seguito:
1 Disinserimento
2 Protezione contro la riaccensione
3 Controllo dell'assenza di tensione (solo su sistemi bipolari)
4 Messa a terra e cortocircuitazione
5 Copertura dei componenti adiacenti sotto tensione
Campo di applicazione
Lo strumento deve essere utilizzato solo per le applicazioni descritte nelle istruzioni per l'uso. Un utilizzo diverso non è consentito e può provocare incidenti e lesioni o il danneggiamento irreparabile dello strumento stesso. Queste applicazioni comportano la Completa nullità di qualsiasi garanzia concessa dal costruttore.
Per proteggere l'apparecchio contro i danneggiamenti, rimuovere lepile in caso di inutilizzo prolongato.
Decliniamogni responsabilità per danni a persona o cose causati da un utilizzo non conforme o alla manca. ta osservanza delle norme di sicurezza. In questi casi viene a decadere gliqnisorta di garanzia. Un punto esclamativo all'interno di un triangolo rimanda alle norme di sicurezza containute nelle Istruzioni per l'uso. Prima della messa in funzione, leggere complemente le presenti istruzioni per l'uso. Il presente apparecchio è certificato CE e soddisfa pertanto le necessarie direttive.
Ci riserviamo il diritto di modificare le specifichezza preavviso © Testboy GmbH, Germania.
Escludione di responsabilità
La garanzia decade in caso di danni imputabili alla mancata osservanza di quanto riportato nelle istruzioni per l'uso! Si declina agli responsabilità per i danni indiretti da cui risultanti!
Testboy declina agli responsabilità per i danni causati
| dalla mancata osservanza di quanto riportato nelle Istruzioni per l'uso
| da modifiche al prodotto non autorizzate da Testboy oppure
| dall'uso di ricambi non prodotti o non omologati da Testboy
| dall'influsso di alcohol, droghe o medicinali
Esattezza delle Istruzioni per l'uso
Le presenti istruzioni per l'uso sono state redatte con la massima cura. è esclusa qualsiasi responsabilità per l'esattezza e la completenessza dei dati, delle illustrazioni e dei disegni. Con riserva di modifiche, errori di stampa e correzioni.
Smaltimento
Gentile Cliente Testboy, acquistando il nostro prodotto ha la possibilità di conseignerare l'apparecchio in apposti punti di raccolta per materiali elettrici al termine del ciclo di vita.
La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuitoamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel Campo di validità di但这a direttiva sono contrassegnati con un marchio speciale.
Smaltimento delle pile scariche
I consumatori finali sono obbligati per legge (leggesullepile) a restituire tutte le pile e gli accumulatoriscarichi; è vietatogettarepilee accumulatori nei rifiuti domestici!
Le pile e gli accumulatori contenti sostanze nocive sono contrassegnati con il symbolo qui accanto, il quale rimarca il divieto di smaltire questi materiali tra i rifiuti domestici.
Le denominazioni dei metalli pesanti sono le seguenti:
Cd = cadmio, Hg = mercurio, Pb = piombo.
Le pile e gli accumulatorati scarichi possono essere consegnati Gratisamente presso i centri di raccolta comunali oppure presso i negoti che vendono pile e accumulatorati!
Certificato di qualità
Tutte le attività e i processi pertinenti la qualità eseguiti da Testboy GmbH vengono costamente monitorati da un sistema di gestione della qualità. Testboy GmbH conferma inoltre che sono gli strumenti e i dispositivi di prova utilizzati durante la calibrazione vengono sottoposti a controlli continui.
Dichiarazione di conformità
Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de
Utilizzo
Grazie per avere acquistato Testboy 113.
Prova di tenuta a tensione alla contatto da 12 V AC
| Torcia a LED ad alte prestazioni
| Segnalatore acustico
Prova di tenuta a tensione alla contatto
Testboy 113 è in grado di rilevare i conduttori sotto tensione con il circuito integrato nella punta.
Se viene riconosciuta una tensione alternata >110 Volt CA, la calotta bianca si illumina di rosso (vedere la figura al punto 1a.) e viene emesso un segnale acustico. Per poter rilevare tensioni inferiori a 110 V CA, accendere la torciaattraverso l'interruttore (1b). A questo punto è possibile rilevare tensioni alternate a partire da 12 V CA.
Non è richiesta la conduzione di corrente!
Prima dell'uso, testare l'apparecchio per la prova della tensione su una fontenota (ad es. una presa) per verificarne il corretto funzionamento!
Se la spia non si accende durante l'uso di esta funzione, potrebbe comunique essere presente della tensione. Lo strumento di prova indica le tensioni attive che generano campi elettrici sufficientamente forti dalle sorgenti (rete elettrica). Se l'intensità di Campo è Bassa, l'apparecchio potrebbe non migliorare la presenza di tensione. Se l'apparecchio non riconosce la presenza di tensione, ciò potrebbe essere riconducibile ai seguenti fattori:
Fili/cavi schermati
- Spessore e tipo di isolamento
- Distanza alla sorgente di tensione
- Utenze completeness isolate che impediscono un'effettiva messa a terra.
- Boccole in prese incassate / differenze nella versione della presa
- Stato dell'apparecchio e della batterie
Prestareattenzione incaso di tensioni superiori a 30V ；pericolo di scosse elettriche.
CONCEPITO SOLO PER L'IMPIEGO DA PARTE DI PERSONALE SPECIALIZZATO
Tutti coloro che utilizzato quello strumento di misura devono essere debitamente formati ed essere consapevoli dei pericoli che scaturiscono da un ambiente industriale durante la misurazione della tensione, conoscere le norme di sicurezza necessarie e le procedure di controllo del funzionamento prima e dopo l'uso.
Il controllo della tensione contact-less non consente di stabilire se un cavo sia o meno sotto tensione.
Definizione delle categorie di misura:
Categoria di misura II: misurazioni sui circuiti elettrici collegati elettricamentetramite spina direttamente alla rete a bassa tensione. Corrente di cortocircuito tipica < 10kA
Categoria di misura III misurazioni in un'installazione edilizia (utenze fisse con collegamento non innestabile, collegamento dei distributori, appearecchi fissi sul distributore). Corrente di cor-tocircuito tipica < 50kA
Categoria di misura IV: misurazioni sulla sorgente nell'installazione a bassa tensione (contatore, collegamento principale, protezione primaria contro la sovracorrente). Corrente di cortocircuito tipica >> 50 kA
Per garantire un funzionamento regolare dell'apparecchio, testarlo sua prima che dopo l'uso su una sorgente di tensione conosciuta prossima al Campo nominale dell'apparecchio.
Leggere le presenti istruzioni prima dell'uso. Se l'apparecchio non viene utilizzato secondo leindicazioni del produttore, la protezione predisposa dall'apparecchio potrebberisultare compromessa.
In caso di combinazione sonda di misura-accessori, utilizzare la più bassa delle due categorie di misura della sonda di misura e degli accessori.
A meno che espressamente consentito dal produttore o dal suo rappresentante, non è possible modificare o sostituire parti dell'apparecchio o di loro accessori.
Per pulire l'apparecchio utilizzato un panno asciutto.
Torcia
Accendere la torcia integrataattraverso l'interruttore (vedere la figura al punto 1b). Il LED ad alte prestazioni assicura una durata di 80 ore (per set di batterie)! La durata del LED supera le 100.000 ore.
Sostituzione delle batterie
Prendere un cacciavite e sollevare il vano batterie sulla scanalatura (vedere la figura al punto 2). Prestareattenzione alla polarità quando si insertisco batterie nuove!
Non smaltire le batterie nei rifiuti domestici. Sicuramenteanche nelle vicinanze della vostra abitazione è possibile trovare un apposto centro di raccolta!
Dati tecnici
| Campo di tensione | 12 – 1000 V AC |
| Alimentazione elettrica | 2 x 1,5 V tipo AAA Micro |
| Grado di protezione | IP 40 |
| Classe per l'installazione | CAT III 1000 V / CAT IV 600 V |
| Norma di controllo | IEC/EN 61010-1 (DIN VDE 0411) |
