HandyLaser Plus - Laserpointer Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Universelle Laser-Wasserwaage
Marke	Laserliner
Modell	HandyLaser Plus
Abmessungen (L x H x T)	210 x 59 x 62 mm
Gewicht (inkl. Batterien)	130 g
Stromversorgung	2 Batterien 1,5V LR03 (AAA)
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laserwellenlänge	650 nm
Arbeitsbereich (je nach Helligkeit)	50 m
Genauigkeit der Libelle	± 0,5 mm/m
Betriebsbedingungen	0°C ... 50°C, max. 80% rF, nicht kondensierend
Lagerbedingungen	-10°C ... 70°C, max. 80% rF
Hauptfunktionen	Horizontale und vertikale Nivellierung, Laserausrichtung für Fliesen, magnetische Befestigung und Federklammer
Pflege und Reinigung	Mit leicht feuchtem Tuch reinigen, abrasive Mittel oder Lösungsmittel vermeiden. Vor längerer Lagerung Batterien entfernen.
Sicherheit	Nicht direkt in den Strahl blicken. Von Kindern fernhalten. Abstände zu Magnetfeldern beachten (≥20 cm von Implantaten).
Ersatzteile und Reparaturfähigkeit	Nicht in der Anleitung angegeben. Kontaktieren Sie den Kundendienst von Laserliner.
Allgemeine Informationen	Stoßfestes Gehäuse mit gummierten Rändern. Automatische Abschaltung nicht erwähnt. Batterien nicht enthalten.

Häufig gestellte Fragen - HandyLaser Plus Laserliner

Wie schalte ich den HandyLaser Plus ein ?

Drücken Sie den ON/OFF-Schalter (EIN/AUS). Die LED-Laseranzeige leuchtet, wenn das Gerät eingeschaltet ist.

Welche Batterien verwenden und wie einlegen ?

Verwenden Sie 2 Batterien 1,5V LR03 (AAA). Öffnen Sie das Batteriefach, legen Sie die Batterien entsprechend der angegebenen Polarität ein.

Ist der Laser gefährlich für die Augen ?

Ja, es handelt sich um einen Laser der Klasse 2 (< 1 mW, 650 nm). Blicken Sie niemals direkt in den Strahl oder in den reflektierten Strahl. Falls Ihre Augen getroffen werden, schließen Sie die Augen und drehen Sie den Kopf weg.

Wie verwende ich das Gerät zum Verlegen von Wandfliesen ?

Befestigen Sie das Gerät mit der Federklammer an der ersten Fliese. Der Laserstrahl parallel zur horizontalen Libelle ermöglicht das Ausrichten der Fliesen.

Kann das Gerät auf metallischen Oberflächen verwendet werden ?

Ja, dank der integrierten Magnete unter dem Gehäuse haftet es an Metallstrukturen, was eine freihändige Nutzung ermöglicht.

Was tun, wenn der Laserstrahl schwach ist oder nicht leuchtet ?

Überprüfen Sie zuerst die Batterien (Zustand und Polarität). Wenn das Problem weiterhin besteht, ist das Gerät möglicherweise defekt. Wenden Sie sich an den Kundendienst.

Wie pflege ich die Laserwasserwaage ?

Reinigen Sie die Komponenten mit einem leicht feuchten Tuch ohne aggressive Mittel. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht benutzen. Lagern Sie es an einem trockenen und sauberen Ort.

Was ist die maximale Reichweite des Lasers ?

Der Arbeitsbereich hängt von der Umgebungshelligkeit ab. Er kann unter optimalen Bedingungen bis zu 50 Meter betragen.

Kann der HandyLaser Plus im Freien verwendet werden ?

Ja, aber bei starker Sonneneinstrahlung kann der Strahl schwer zu erkennen sein. Verwenden Sie bei Bedarf Laserdetektoren. Beachten Sie die Arbeitstemperatur (0°C bis 50°C).

Was bedeutet die rote LED-Anzeige ?

Die rote LED-Laseranzeige leuchtet, wenn das Gerät eingeschaltet ist und der Laser sendet. Sie ermöglicht eine visuelle Überprüfung, dass das Gerät in Betrieb ist.

BEDIENUNGSANLEITUNG HandyLaser Plus Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informa-tionen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Universal-Laserwasserwaage

• Integrierter Punktlaser zur optischen Verlängerung
• Spezielle Federclips ideal zum Fliesenlegen
• Freie Hände bei Arbeiten an Metallkonstruktionen durch Magnethalterung
• ON/OFF-Schalter mit gut sichtbarem LED-Laserindikator
• Schlagfestes Kunststoffgehäuse mit gummierten Griffleisten

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft,

sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

1 Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

1 AN-/AUS-Schalter
2 Vertikallibelle
3 Horizontallibelle
4 Batteriefach
5 Justierfußverstellung

6 Justierfuß

7 Feder- Klemmhalterung

8 Magnete (Unterseite)

9 Laseraustritt

10 LED-Laserindikator

2 ON/OFF

3 Justierfüße aufstecken

4 Verlegen von Wandfliesen

Zum Verlegen von Wandfliesen wird das Gerät mittels der Feder-Klemmhalterung, die sich durch die rückseitigen Stifte herausschieben lässt, auf die erste Fliese gesteckt. Der Laserstrahl, der parallel zur Horizontallibelle liegt, führt entlang der Fliesenkante. So lässt sich die Fliese mit der Libelle genau ausrichten.

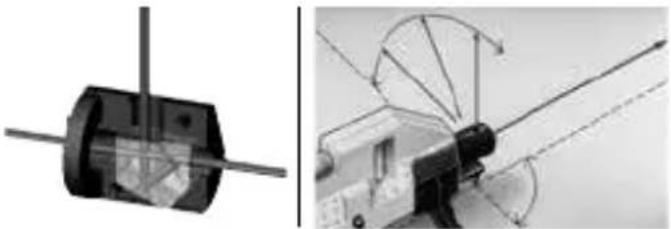

5 90° Strahlteiler

(je nach Produktausführung)

Mit dem 90° Strahlteiler lässt sich der Laserstrahl zusätzlich um 90° umleiten.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten

Libellengenauigkeit	± 0,5 mm / m
Arbeitsbereich	(von Raumhelligkeit abhängig) 50 m
Laserwellenlänge	650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung	2 x 1,5V LR03 (AAA)
Arbeitsbedingungen	0°C ... 50°C,Luftfeuchtigkeit max. 80% rH, nicht kondensierend,Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luft-feuchtigkeit max. 80% rH
Gewicht	130 g (inkl. Batterien)
Abmessungen(B x H x T)	210 x 59 x 62 mm

Technische Änderungen vorbehalten. 20W44

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=ACQ

Laserliner

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone]

Fax: [phone]

www.laserliner.com

Laserliner
