HandyLaser Plus - Laserpointer Laserliner - Gratis brugsanvisning og manual

Produkttype	Universelt laser vaterpas
Mærke	Laserliner
Model	HandyLaser Plus
Mål (L x H x P)	210 x 59 x 62 mm
Vægt (inkl. batterier)	130 g
Strømforsyning	2 batterier 1,5V LR03 (AAA)
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laserbølgelængde	650 nm
Arbejdsområde (afhængig af lysforhold)	50 m
Vaterpasnøjagtighed	± 0,5 mm/m
Arbejdsbetingelser	0°C ... 50°C, max. 80% RF, ikke kondenserende
Opbevaringsbetingelser	-10°C ... 70°C, max. 80% RF
Primære funktioner	Vandret og lodret nivellering, laserjustering til fliser, magnetisk fastgørelse og fjederklemme
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, undgå slibemidler eller opløsningsmidler. Fjern batterierne før længere tids opbevaring.
Sikkerhed	Se ikke direkte ind i strålen. Holdes væk fra børn. Overhold afstand til magnetfelter (≥20 cm fra implantater).
Reservedele og reparationsmuligheder	Ikke angivet i manualen. Kontakt Laserliners kundeservice.
Generelle oplysninger	Stødsikkert hus med gummikanter. Automatisk slukning ikke nævnt. Batterier medfølger ikke.

Ofte stillede spørgsmål - HandyLaser Plus Laserliner

Hvordan tænder jeg HandyLaser Plus?

Tryk på ON/OFF-kontakten (TÆND/SLUK). LED-laserindikatoren lyser, når enheden er tændt.

Hvilke batterier skal jeg bruge, og hvordan installerer jeg dem?

Brug 2 batterier 1,5V LR03 (AAA). Åbn batterirummet, indsæt batterierne i overensstemmelse med den angivne polaritet.

Er laseren farlig for øjnene?

Ja, det er en klasse 2-laser (< 1 mW, 650 nm). Se aldrig direkte ind i strålen eller den reflekterede stråle. Hvis dine øjne rammes, luk øjnene og vend hovedet væk.

Hvordan bruges enheden til at lægge vægfliser?

Fastgør enheden til den første flise ved hjælp af fjederklemmen. Laserstrålen parallel med det vandrette vaterpas gør det muligt at justere fliserne.

Kan enheden bruges på metaloverflader?

Ja, takket være de indbyggede magneter under huset, fastgøres den på metalstrukturer, hvilket muliggør håndfri brug.

Hvad gør jeg, hvis laserstrålen er svag eller ikke tænder?

Kontroller først batterierne (tilstand og polaritet). Hvis problemet fortsætter, er enheden muligvis defekt. Kontakt kundeservice.

Hvordan vedligeholder jeg laservaterpasset?

Rengør komponenterne med en let fugtig klud uden aggressive midler. Fjern batterierne, hvis du ikke bruger det i længere tid. Opbevares på et tørt og rent sted.

Hvad er laserens maksimale rækkevidde?

Arbejdsområdet afhænger af omgivelsernes lysstyrke. Det kan nå op til 50 meter under optimale forhold.

Kan HandyLaser Plus bruges udendørs?

Ja, men ved stærkt sollys kan strålen være svær at se. Brug om nødvendigt laserdetektorer. Overhold arbejdstemperaturen (0°C til 50°C).

Hvad betyder den røde LED-indikator?

LED-laserindikatoren (rød) lyser, når enheden er tændt, og laseren udsender. Den gør det muligt visuelt at kontrollere, at enheden er i drift.

BRUGSANVISNING HandyLaser Plus Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Universal-laservaterpas

• Integreret punktlaser til optisk forlængelse
• Specielle fjederclips er ideelle til fliselægning
• Frie hænder ved arbejder på metalkonstruktioner pga. magnetholder
• ON/OFF-afbryder med god synlig LED-laserindikator
  – Slagfast plasthus med gummierede gribekanter

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.

• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.

• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).

• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

1 Isætning af batterier

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

1 Tænd- & slukkontakt
2 Vaterlibelle
3 Lodlibelle
4 Batterihus
5 Indstilling af justeringsfod

6 Justerfod
7 Fjeder-fastspænding
8 Magneter (underside)
9 Laserstråle udgange
10 LED-laser-indikator

2 ON/OFF

3 Justeringsfødder påsættes

4 Opsætning af vægfliser

Til opsætning af vægfliser anbringes apparatet med fjeder-fastspændingen – som kan skydes ud gennem stifterne på bagsiden – på den første flise. Laserstrålen, som er parallel med den horisontale libelle, løber langs flisekanten. På denne måde kan man indjustere flisen nøjagtigt med libellen.

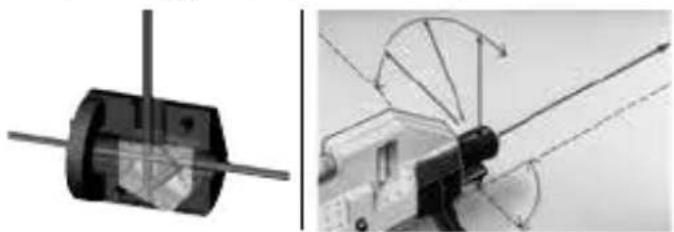

5 90° vinkeloptik

(afhængig af projektudførelse)

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder.

Apparatet skal opbevares på et rent og tørt sted.

Tekniske Data

Vaterpas-nøjagtighed	± 0,5 mm / m
Arbejdsområde	(afhængig af lysforhold)50 m
Laserbølgelængde	650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning	2 x 1,5V LR03 (AAA)
Arbejdsbetingelser	0°C ... 50°C,luftfugtighedmaks. 80% rH,ikke-kondenserende,arbejdshøjde maks.4000 m.o.h.
Opbevarings-betingelser	-10°C ... 70°C,Luftfugtighed maks.80% rH
Vægt 130 g (inkl. batterier)
Mål (b x h x l)	210 x 59 x 62 mm

Forbehold for tekniske ændringer. 20W44

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger

og supplerende tips på:

http://laserliner.com/info?an=ACQ
