HandyLaser Plus - Puntatore laser Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Livella a bolla laser universale
Marca	Laserliner
Modello	HandyLaser Plus
Dimensioni (L x A x P)	210 x 59 x 62 mm
Peso (batterie incluse)	130 g
Alimentazione	2 batterie 1,5V LR03 (AAA)
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Lunghezza d'onda laser	650 nm
Area di lavoro (in base alla luminosità)	50 m
Precisione delle bolle	± 0,5 mm/m
Condizioni di lavoro	0°C ... 50°C, max. 80% HR, non condensante
Condizioni di stoccaggio	-10°C ... 70°C, max. 80% HR
Funzioni principali	Livellamento orizzontale e verticale, allineamento laser per piastrelle, fissaggio magnetico e con morsetto a molla
Manutenzione e pulizia	Pulire con un panno leggermente umido, evitare prodotti abrasivi o solventi. Rimuovere le batterie prima di conservazione prolungata.
Sicurezza	Non guardare direttamente il raggio. Tenere fuori dalla portata dei bambini. Rispettare le distanze dai campi magnetici (≥20 cm dagli impianti).
Parti di ricambio e riparabilità	Non specificate nel manuale. Contattare il servizio post-vendita Laserliner.
Informazioni generali	Custodia antiurto con bordi in gomma. Spegnimento automatico non menzionato. Batterie non incluse.

Domande frequenti - HandyLaser Plus Laserliner

Come accendere il HandyLaser Plus?

Premere l'interruttore ON/OFF (ACCESO/SPENTO). L'indicatore laser a LED si accende quando l'apparecchio è in funzione.

Quali batterie utilizzare e come installarle?

Utilizzare 2 batterie 1,5V LR03 (AAA). Aprire il vano batterie, inserire le batterie rispettando la polarità indicata.

Il laser è pericoloso per gli occhi?

Sì, è un laser di classe 2 (< 1 mW, 650 nm). Non guardare mai direttamente il raggio né il raggio riflesso. Se i tuoi occhi sono colpiti, chiudi gli occhi e gira la testa.

Come utilizzare l'apparecchio per posare le piastrelle murali?

Fissare l'apparecchio sulla prima piastrella utilizzando il morsetto a molla. Il raggio laser parallelo alla bolla orizzontale consente di allineare le piastrelle.

L'apparecchio può essere utilizzato su superfici metalliche?

Sì, grazie ai magneti integrati sotto la custodia, si fissa sulle strutture metalliche, consentendo un utilizzo a mani libere.

Cosa fare se il raggio laser è debole o non si accende?

Controllare prima le batterie (stato e polarità). Se il problema persiste, l'apparecchio potrebbe essere difettoso. Consultare il servizio post-vendita.

Come mantenere la livella laser?

Pulire i componenti con un panno leggermente umido senza prodotti aggressivi. Rimuovere le batterie se non si utilizza per lungo tempo. Conservare in un luogo asciutto e pulito.

Qual è la portata massima del laser?

L'area di lavoro dipende dalla luminosità ambiente. Può raggiungere fino a 50 metri in condizioni ottimali.

Si può utilizzare il HandyLaser Plus all'aperto?

Sì, ma con forte luce solare il raggio potrebbe essere difficile da vedere. Utilizzare rilevatori laser se necessario. Rispettare la temperatura di lavoro (0°C a 50°C).

Cosa significa il LED rosso?

L'indicatore laser a LED (rosso) si accende quando l'apparecchio è acceso e il laser emette. Permette di verificare visivamente che l'apparecchio è in funzione.

MANUALE UTENTE HandyLaser Plus Laserliner

Leggere attentamente le istruzioni per l'uso e, l'opuscolo allegato „Ulteriori informazioni e indicazioni di garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Livella laser universale

• Laser a punto di prolungamento visivo
• Speciali fermagli a molla, ideali per mettere in posa le piastrelle
• Mani libere durante i lavori su strutture in metallo grazie al supporto magnetico
• Interruttore ON/OFF con indicatore laser a LED ben visibile
• Alloggiamento antiurto con maniglie rivestite in gomma

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.

• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.

• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).

• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 "Campi elettromagnetici".

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi a rischio.

1 Applicazione delle pile

Aprire il vano batterie e introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

1 Interruttore ON/OFF
2 Livella verticale
3 Livella orizzontale
4 Vano delle pile
5 Regolazione del piedino regolabile

6 Piedino regolabile
7 Supporto di fissaggio a molla
8 Magneti (lato inferiore)
9 Finestra di uscita laser
10 Indicatore laser a LED

2 ON/OFF

3 Inserimento dei di regolazione

4 Posa di piastrelle da parete

Per la posa di piastrelle da parete l'apparecchio viene fissato alla prima piastrella con il supporto di fissaggio a molla che si estrae grazie alle spine sul lato posteriore. Il raggio laser parallelo alla livella orizzontale passa lungo il bordo della piastrella. In questo modo si possono allineare le piastrelle in modo preciso.

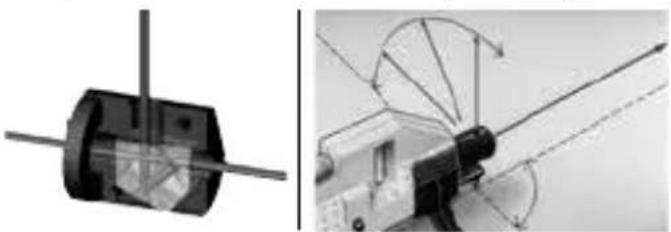

5 Divisore raggio a 90°

(a seconda della versione del prodotto)

Con il divisore raggio a 90° il raggio laser può essere deviato ulteriormente di 90°.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici

Precisione della livella	± 0,5 mm / m
Area di lavoro	(in funzione della luminosità dell'ambiente) 50 m
Lunghezza delle onde laser	650 nm
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentazione	2 x 1,5V LR03 (AAA)
Condizioni di lavoro	0°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 70°C, umidità dell'aria max. 80% rH
Peso	130 g (con batterie)
Dimensioni (L x H x P)	210 x 59 x 62 mm

Con riserva di modifiche tecniche. 20W44

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.
