HandyLaser Plus - Laserpekare Laserliner - Gratis bruksanvisning och manual

Produkttyp	Universal laser vattenpass
Varumärke	Laserliner
Modell	HandyLaser Plus
Mått (L x H x D)	210 x 59 x 62 mm
Vikt (batterier inkluderade)	130 g
Strömförsörjning	2 batterier 1,5V LR03 (AAA)
Laserklass	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laser våglängd	650 nm
Arbetsområde (beroende på ljusstyrka)	50 m
Vattenpass noggrannhet	± 0,5 mm/m
Arbetsförhållanden	0°C ... 50°C, max. 80% RF, icke kondenserande
Förvaringsförhållanden	-10°C ... 70°C, max. 80% RF
Huvudfunktioner	Horisontell och vertikal avvägning, laserjustering för kakel, magnetisk och fjäderklämma fäste
Underhåll och rengöring	Rengör med en lätt fuktad trasa, undvik slipmedel eller lösningsmedel. Ta ur batterierna före längre förvaring.
Säkerhet	Titta inte direkt in i strålen. Håll utom räckhåll för barn. Respektera avståndet till magnetfält (≥20 cm från implantat).
Reservdelar och reparerbarhet	Ej specificerade i manualen. Kontakta Laserliners kundtjänst.
Allmän information	Stötsäkert hölje med gummerade kanter. Automatisk avstängning nämns inte. Batterier ingår inte.

Vanliga frågor - HandyLaser Plus Laserliner

Hur sätter jag på HandyLaser Plus?

Tryck på ON/OFF-omkopplaren. LED-laserindikatorn tänds när enheten är igång.

Vilka batterier ska användas och hur installeras de?

Använd 2 batterier 1,5V LR03 (AAA). Öppna batterifacket, sätt i batterierna med rätt polaritet enligt markeringarna.

Är lasern farlig för ögonen?

Ja, det är en klass 2-laser (< 1 mW, 650 nm). Titta aldrig direkt in i strålen eller den reflekterade strålen. Om dina ögon träffas, blunda och vänd bort huvudet.

Hur använder jag enheten för att lägga väggplattor?

Fäst enheten på den första plattan med fjäderklämman. Laserstrålen parallellt med vattenpasset möjliggör justering av plattorna.

Kan enheten användas på metallytor?

Ja, tack vare inbyggda magneter under höljet fäster den på metallstrukturer, vilket möjliggör handsfree-användning.

Vad gör jag om laserstrålen är svag eller inte tänds?

Kontrollera först batterierna (skick och polaritet). Om problemet kvarstår är enheten eventuellt defekt. Kontakta kundtjänst.

Hur underhåller jag laserpasset?

Rengör komponenterna med en lätt fuktad trasa utan aggressiva medel. Ta ur batterierna om du inte använder den under en längre tid. Förvara på en torr och ren plats.

Vad är laserens maximala räckvidd?

Arbetsområdet beror på omgivningsljuset. Det kan nå upp till 50 meter under optimala förhållanden.

Kan HandyLaser Plus användas utomhus?

Ja, men vid starkt solljus kan strålen vara svår att se. Använd laserdetektorer om nödvändigt. Respektera arbetstemperaturen (0°C till 50°C).

Vad betyder den röda LED-indikatorn?

LED-laserindikatorn (röd) tänds när enheten är på och lasern avger stråle. Den gör det möjligt att visuellt kontrollera att enheten är i drift.

BRUKSANVISNING HandyLaser Plus Laserliner

Omgang med lasere i klasse 2

Med den 90° vinkeloptik kan laserstrålen desuden omdirigeres 90°.

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

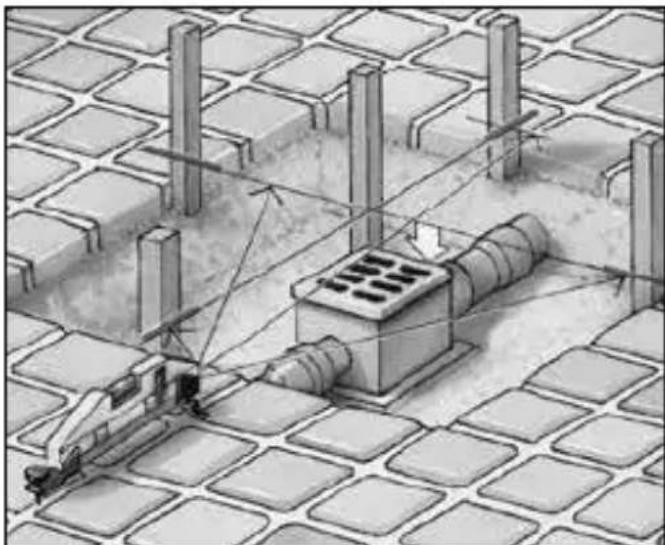

• Integrerad punktlaser för optisk förlängning
• Speciella fjäderclips idealiska för kakelsättning
• Arbeta med händerna fria på metallkonstruktioner tack vare magnetfästen
• Strömbrytare PÅ/AV med väl synlig LED-laserindikator
• Slagfast plasthus med gummerade handtag

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillständet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.

• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.

• Använd inte lasern i ögonhöjd (1,40 ... 1,90 m).

• Täck över alla ytor som reflekterar, speglar eller glänser under användning av en laserapparat.
• I offentliga trafiksituationer ska strålgången om möjligt begränsas med avspärrningar och lösa väggar och laserområdet märkas med varningsskyltar.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

1 Sätt i batterierna

Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

5 Justerfotsinställning

10 LED-laserindikator

2 ON/OFF

3 Montera de justerbara fötterna

4 Läggning av väggkakel

För läggning av väggkakel sätts apparaten fast på den första kakelplattan med hjälp av fjäderklämfästet, som kan justeras med stiften på baksidan. Laserstrålen, som ligger parallellt mot horisontallibellen, går längs kakelkanten. På så sätt kan kakelplattan riktas upp med libellen.

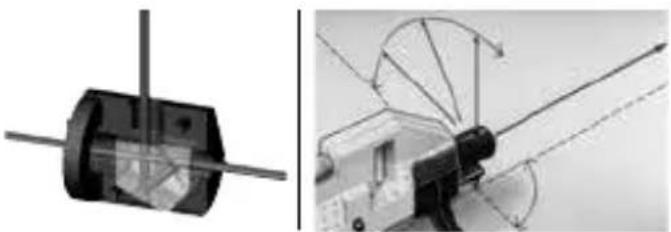

5 90° strålfördelare (beroende på produktutförande)

Med 90° strålfördelare kan laserstrålen dessutom vridas 90°.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data

Libellernas noggrannhet	± 0,5 mm / m
Arbetsområde	(i förhållande till hur ljust det är i rummet) 50 m
Laservågslängd	650 nm
Laserklass	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strömförsörjning	2 x 1,5V LR03 (AAA)
Arbetsbetingelser	0°C ... 50°C, luftfuktighet max. 80% rH, icke-kondenserande, arbetshöjd max. 4000 m över havet
Förvaringsbetingelser	-10°C ... 70°C, luftfuktighet max. 80% rH
Vikt	130 g (inklusive batterier)
Mått (B x H x D)	210 x 59 x 62 mm

Tekniska ändringar förbehålls. 20W44

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=ACQ
