Produkttyp	Professionelles Multisensor-Thermometer für Lebensmittelhygiene
Marke	Laserliner
Modell	ThermoInspector
Infrarot-Messbereich	-60 °C bis 350 °C
Infrarot-Genauigkeit (bei 25 °C Umgebung)	± 0,6 °C von 15 °C bis 35 °C ; ± 1,0 °C von 0 °C bis 15 °C und von 35 °C bis 65 °C ; ± 1,5 % über 65 °C
Sondengenauigkeit (bei 25 °C Umgebung)	± 0,5 °C von -5 °C bis 65 °C ; ± 1,0 °C unter -5 °C ; ± 1,0 % über 65 °C
D:S-Verhältnis	8:1
Einstellbarer Emissionsgrad	0,10 bis 1,00 (voreingestellt auf 0,95)
Ziellaser	2-Punkt-Ziellaser, Klasse 2, < 1 mW, 650 nm
Messfunktionen	Infrarot (IR) und klappbare Kontaktsonde ; Modi MIN, MAX, LOCK ; Hold-Funktion ; Umschaltung °C/°F
HACCP-Kontrolle	LED-Hintergrundbeleuchtung grün (< 4 °C oder > 60 °C) und rot (4 °C bis 60 °C, Gefahrenzone)
Display	Mehrfarbiges hintergrundbeleuchtetes Flüssigkristall-Display
Stromversorgung	2 AAA-Batterien 1,5 V
Abmessungen (L x H x T)	40 x 158 x 53 mm
Sondenlänge	95 mm, Durchmesser 3,3 mm
Gewicht (inkl. Batterien)	146 g
Schutzart	IP54 (geschützt gegen Spritzwasser und Staub)
Arbeitsbedingungen	-20 °C bis 70 °C, relative Luftfeuchtigkeit max. 80 % ohne Kondensation, Höhe max. 2000 m
Pflege und Reinigung	Sonde vor und nach jedem Gebrauch reinigen ; Gerät mit leicht feuchtem Tuch ohne Lösungsmittel abwischen ; trocken lagern ; einmal jährlich kalibrieren
Sicherheit	Laser Klasse 2 - nicht in den Strahl blicken ; nicht in geschlossenem Ofen verwenden ; nicht eintauchen ; außerhalb der Reichweite von Kindern aufbewahren
Garantie und Reparierbarkeit	Garantieheft beachten ; Zurücksetzen durch Entfernen der Batterien möglich ; Kundendienst, wenn die Fehlermeldung bestehen bleibt

Häufig gestellte Fragen - ThermoInspector Laserliner

Wie benutze ich das Thermometer im Infrarot-Modus?

Halten Sie die Auslösetaste (8) gedrückt, um den Laser einzuschalten und eine kontinuierliche Messung durchzuführen. Die beiden Laserpunkte zeigen den gemessenen Bereich an. Lassen Sie die Taste los, um den Wert zu halten (Hold).

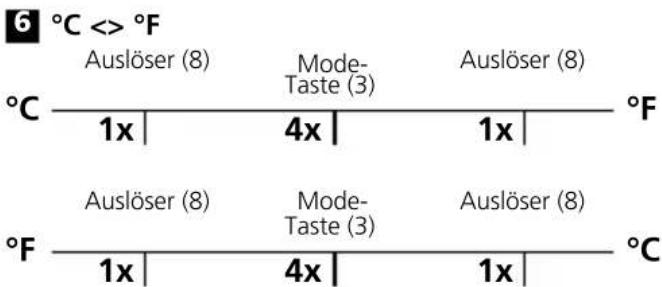

Wie wechsle ich von °C zu °F?

Drücken Sie einmal den Auslöser, dann viermal die Modustaste, dann erneut einmal den Auslöser. Die Einheit wechselt. Wiederholen Sie den Vorgang, um zurückzukehren.

Was bedeutet die grüne oder rote LED-Hintergrundbeleuchtung?

Grün zeigt eine sichere Temperatur an (< 4 °C / 40 °F oder > 60 °C / 140 °F). Rot signalisiert die HACCP-Gefahrenzone (4 °C bis 60 °C), in der sich Bakterien schnell vermehren.

Wie messe ich mit der klappbaren Sonde?

Klappen Sie den einsteckbaren Sensor aus. Drücken Sie kurz die Taste "Pointe" (2). Die Messung dauert 4 Minuten. Drücken Sie erneut, um den Wert zu halten (Hold). Um zurück zu IR zu wechseln, halten Sie den Auslöser gedrückt.

Was tun, wenn das Display "Hi" oder "Lo" anzeigt?

Diese Meldungen zeigen an, dass die gemessene Temperatur außerhalb des Messbereichs (-60 °C bis 350 °C) liegt. Überprüfen Sie, ob Sie auf den richtigen Bereich zielen.

Wie reinige ich das Gerät nach Gebrauch?

Reinigen Sie die Sonde vor und nach jedem Gebrauch sorgfältig. Verwenden Sie für das Gehäuse ein leicht feuchtes Tuch ohne aggressive Reinigungsmittel oder Lösungsmittel.

Wann sollte das Thermometer nachkalibriert werden?

Eine jährliche Kalibrierung wird empfohlen, um die Genauigkeit zu gewährleisten. Für diesen Vorgang können Sie den Laserliner-Kundendienst kontaktieren.

Kann dieses Thermometer für medizinische Messungen verwendet werden?

Nein, das Gerät ist für die Lebensmittelindustrie und Oberflächenmessungen konzipiert. Es ist nicht für medizinische Diagnosen geeignet.

Wie stelle ich den Emissionsgrad ein?

Drücken Sie einmal den Auslöser, dann fünfmal die Modustaste. Verwenden Sie dann den Auslöser: kurzer Druck für +0,1, langer Druck für kontinuierlichen Durchlauf von 0,10 bis 1,00. Der Standardwert ist 0,95.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie die Batterien: Öffnen Sie das Fach und legen Sie zwei AAA-Batterien unter Beachtung der Polarität ein. Wenn das Problem weiterhin besteht, entfernen Sie die Batterien, warten Sie eine Minute, setzen Sie sie wieder ein und versuchen Sie es erneut.

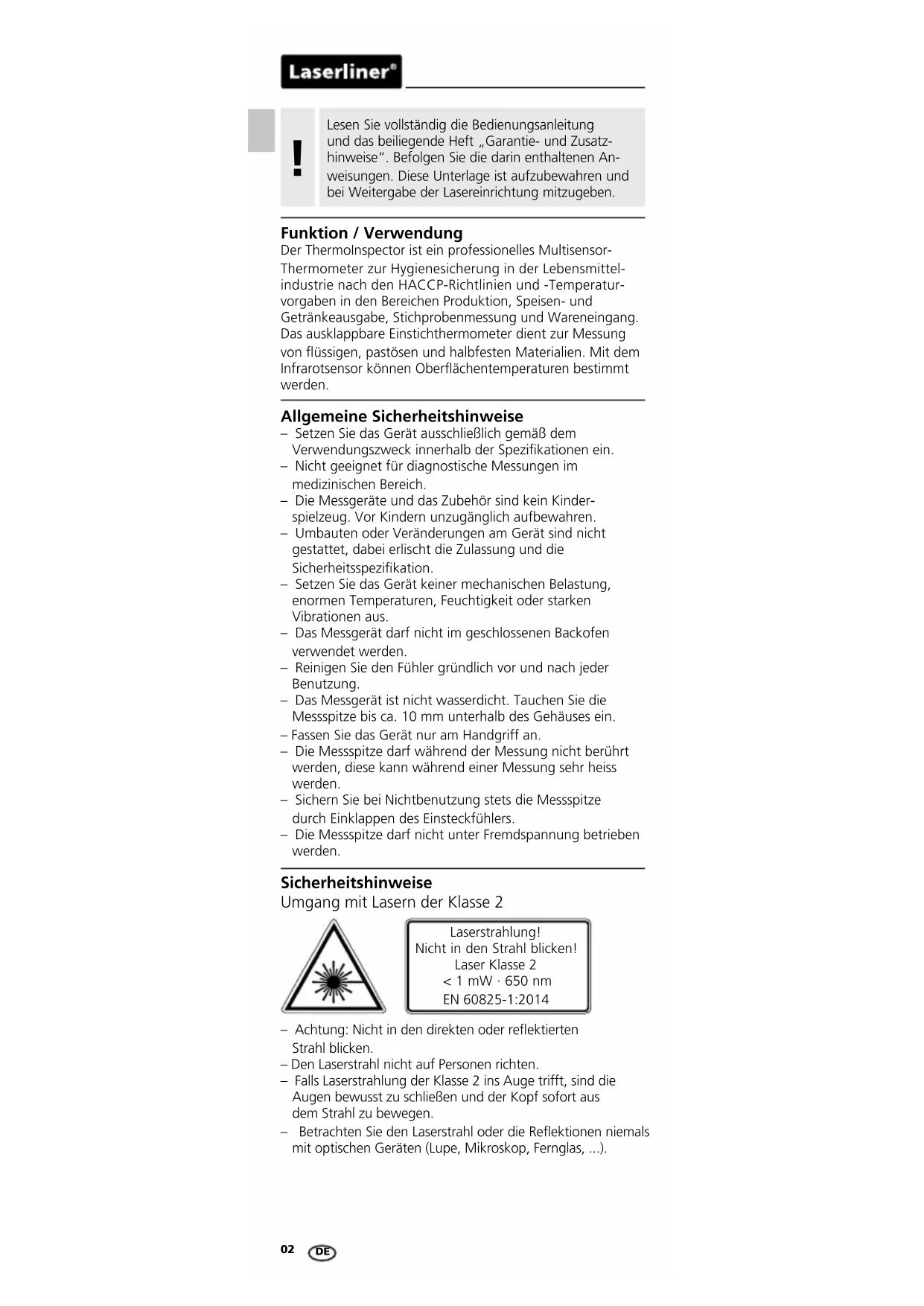

BEDIENUNGSANLEITUNG ThermoInspector Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Der Thermolnspector ist ein professionelles Multisensor-Thermometer zur Hygienesicherung in der Lebensmittel-industrie nach den HACCP-Richtlinien und -Temperatur-vorgaben in den Bereichen Produktion, Speisen- und Getränkeausgabe, Stichprobenmessung und Wareneingang. Das ausklappbare Einstichthermometer dient zur Messung von flüssigen, pastösen und halbfesten Materialien. Mit dem Infrarotsensor können Oberflächentemperaturen bestimmt werden.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Nicht geeignet für diagnostische Messungen im medizinischen Bereich.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Messgerät darf nicht im geschlossenen Backofen verwendet werden.
  – Reinigen Sie den Fühler gründlich vor und nach jeder Benutzung.
• Das Messgerät ist nicht wasserdicht. Tauchen Sie die Messspitze bis ca. 10 mm unterhalb des Gehäuses ein.
  – Fassen Sie das Gerät nur am Handgriff an.
  – Die Messspitze darf während der Messung nicht berührt werden, diese kann während einer Messung sehr heiss werden.
• Sichern Sie bei Nichtbenutzung stets die Messspitze durch Einklappen des Einsteckfühlers.
  – Die Messspitze darf nicht unter Fremdspannung betrieben werden.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
  – Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

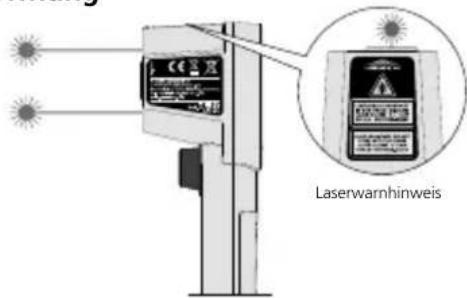

Austrittsöffnung Laser

Laserwarnhinweis

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Austrittsöffnung LED

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.
• Strahlungsleistung: Peak-Wellenlänge gleich 453 nm. Mittlere Strahldichten liegen unterhalb der Grenzwerte der Risikogruppe RG 0:

- Photochemische Netzhautschädigung, LB <100 W/(m²sr) innerhalb 2,8h

– Thermische Netzhautschädigung, LR <280 kW/(m²sr) innerhalb 10 Sek.

• Die zugängliche Strahlung der LEDs ist bei bestimmungs-gemäßer Verwendung und unter vernünftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.
• Es können vorübergehende, irritierende optische Wirkungen (z.B. Blendung, Blitzblindheit, Nachbilder, Beeinträchtigungen des Farbsehens) nicht gänzlich ausgeschlossen werden, insbesondere bei niedriger Umfeldhelligkeit.
• Nicht längere Zeit absichtlich direkt in die Strahlungsquelle schauen.
• Besondere Schutzvorkehrungen sind nicht erforderlich.
• Um die Einhaltung der Grenzwerte der Risikogruppe RG 0 zu gewährleisten ist keine Wartung erforderlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Laserliner®

Dual-Laser Zielmarkierung

Der Dual-Laser dient zum Anvisieren und visualisiert die Stelle der Infrarot-Messung. Die Temperaturmessung erfolgt nur an der Oberfläche zwischen den beiden Laserpunkten. Beachten Sie, dass der Messbereich zwischen Gerät und Oberfläche frei von Störgrößen ist (Dampf, Gas, Schmutz, Glas).

1m@8m

D:S Verhältnis: 8:1

Laserliner® Temperature Sensor 1 2 3 4 5

a b MIN MAX LOCK HOLD d -188.0°C F g -188.0°C F c e f h i

6 7 6 8 9

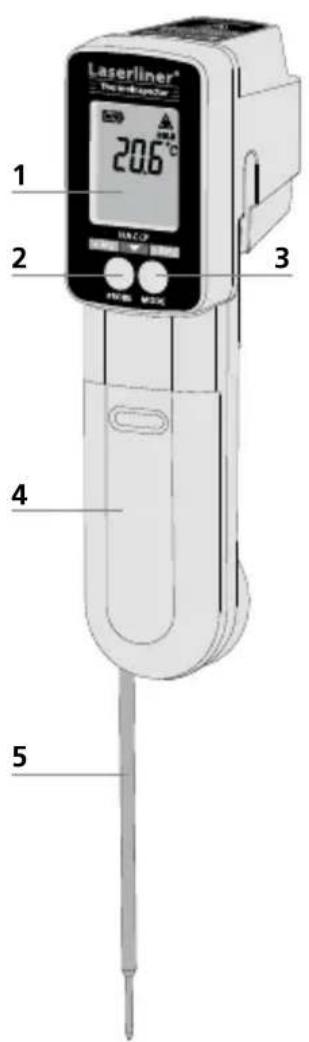

1 LC-Display
2 Taste „Probe“
3 Taste „Mode“
4 Batteriefach
5 ausklappbarer Einsteckfühler

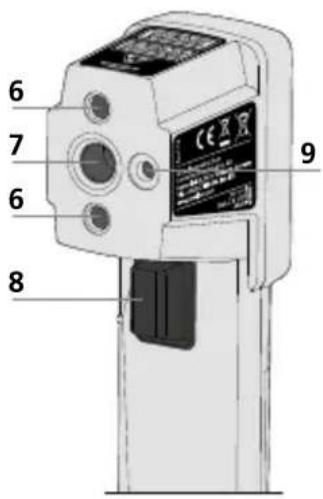

6 Austrittsöffnung Laser
7 Infrarot-Sensor
8 Auslöser
9 Austrittsöffnung LED

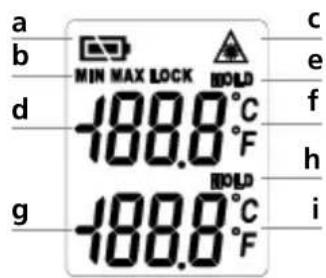

a Batterieladung
b MIN-/ MAX- und LOCK-Modus
c Laserstrahl eingeschaltet Infrarot-Messung:
d Messwertanzeige
e Hold-Funktion
f Messeinheit °C / °F

Messung mit Fühler:

g Messwertanzeige
h Hold-Funktion
i Messeinheit °C / °F

1 Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den Installationssymboleneinlegen. Dabei auf korrekte Polarität achten.

Durch Drücken der Auslöser-Taste (8) wird der Laser eingeschaltet und eine Infrarot-Messung kann durchgeführt werden. Durch durchgehendes Drücken der Auslöser-Taste werden Dauermesswerte angezeigt.

3 MIN-Modus

MIN Auslöser (8) Mode-Taste (3) 1x |1x

Der MIN-Modus ermittelt den minimalen Messwert innerhalb einer durchgehenden Messung (Auslöser-Taste gedrückt halten). Sobald die Auslöser-Taste losgelassen wird, wird der Messwert für 15 Sekunden gehalten (Hold). Durch erneutes Drücken wird ein neuer Messvorgang gestartet, der MIN-Wert zurückgesetzt und die Aufzeichnung des niedrigsten Messwertes beginnt von vorne.

4 MAX-Modus

MAX Auslöser (8) Mode-Taste (3) 1x |2x

Der MAX-Modus ermittelt den maximalen Messwert innerhalb einer durchgehenden Messung (Auslöser-Taste gedrückt halten). Sobald die Auslöser-Taste losgelassen wird, wird der Messwert für 15 Sekunden gehalten (Hold). Durch erneutes Drücken wird ein neuer Messvorgang gestartet, der MAX-Wert zurückgesetzt und die Aufzeichnung des höchsten Messwertes beginnt von vorne.

5 LOCK-Modus

LOCK Auslöser (8) Mode-Taste (3) Auslöser (8) 1x 3x 1x

Der LOCK-Modus führt eine Dauermessung für einen Zeitraum von bis zu 60 Minuten durch. Durch Drücken der Auslöser-Taste (Auslöser-Taste gedrückt halten) werden ohne Modus-Einstellung ebenfalls Dauermesswerte angezeigt.

7 Einstellen des Emissionsgrades

E Auslöser (8) Mode-Taste (3) 1x 5x

Kurzes Drücken (Taste 8): Wert + 0,1 Langes Drücken (Taste 8): Wert durchlaufend 0,1 ... 1,00

Der integrierte Sensormesskopf empfängt die Infrarot-Strahlung, die jeder Körper material-/oberflächenspezifisch abgibt. Der Grad der Abstrahlung wird durch den Emissionsgrad bestimmt (0,1 / 10E bis 1,00 / 100E). Das Gerät ist beim ersten Einschalten auf einen Emissionsgrad von 0,95 voreingestellt, was für die meisten organischen Stoffe sowie Nichtmetalle (Kunststoffe, Papier, Keramik, Holz, Gummi, Farben, Lacke und Gestein) zutreffend ist. Materialien mit abweichenden Emissionsgraden entnehmen Sie der Tabelle unter Punkt 10.

Bei unbeschichteten Metallen sowie Metalloxiden, die aufgrund ihres niedrigen sowie temperaturunstabilen Emissionsgrad nur bedingt für die IR-Messung geeignet sind sowie bei Oberflächen mit einem unbekannten Emissionsgrad können, sofern es möglich ist, Lacke oder mattschwarze Aufkleber aufgebracht werden, um den Emissionsgrad auf 0,95 zu setzen. Falls dies nicht möglich ist, mit einem Kontakt-Thermometer messen.

Nach dem Einschalten ist der zuletzt gewählte Emissionsgrad eingestellt. Prüfen Sie vor jeder Messung die Einstellung des Emissionsgrades.

8 Einsteckfühler

Um eine Messung mit dem Einsteckfühler durchzuführen, den Einsteckfühler ausklappen und die Taste „Probe“ (2) kurz drücken. Die Messung wird für 4 Minuten durchgeführt. Danach schaltet sich das Gerät automatisch ab. Durch erneutes Drücken der Taste „Probe“ (2) wird der Messwert gehalten (Hold). Eine weiteres Drücken der Taste „Probe“ (2) startet die Messung erneut. Im Hold-Modus schaltet sich das Gerät nach 10 Sekunden ab.

Während der Messung mit dem Einsteckfühler kann auf die Infrarotmessung zurückgeschaltet werden. Durch das Drücken und Halten der Taste „Auslöser“ (8) wird der Wert für den Einsteckfühler angehalten und mit (Hold) gekennzeichnet, die Infrarotmessung startet. Durch Drücken der Taste „Probe“ wird wieder auf die Messung mit dem Einsteckfühler zurückgeschaltet.

Zur Messung der Kerntemperatur in gefrorenen Lebensmitteln einen Vorbohrer verwenden, danach die Messpitze in das Messgut einstechen.

Gemäß der Verordnung (EG) 1935/2004 ist der ausgeklappte Einstechfühler für den dauerhaften Kontakt mit Lebensmitteln ausgelegt, von der Messspitze bis ca. 10 mm vor dem Kunststoffgehäuseanschluss.

9 HACCP-Check

grüne LED-Hintergrundbeleuchtung

Eine grüne LED-Hintergrundbeleuchtung zeigt einen sicheren kühlen oder gefrorenen Zustand unter 4°C (40°F) oder weist auf eine sichere Haltetemperatur von über 60°C (140°F) hin.

rote LED-Hintergrundbeleuchtung

Wenn die gemessene Temperatur zwischen 4°C und 60°C liegt, ist die LED-Hintergrundbeleuchtung rot. Die Temperatur des Messgutes liegt innerhalb der HACCP „Danger Zone“.

Bei Messungen mit dem Einsteckfühler blinkt die Hintergrundbeleuchtung.

über 60°C: Heiße Nahrungsmittelzone

Bakterien werden durch Hitze über 60°C abgetötet.

4°C ... 60°C: Gefahrenzone

Bakterien wachsen zwischen 4°C und 60°C schnell.

0°C ... 4°C: Kühlzone

Bakterien wachsen zwischen 0°C und 4°C sehr langsam.

unter 0°C: Gefrierzone

Kein Bakterienwachstum unter -18°C

10 Emissionsgradtabelle

(Richtwerte mit Toleranzen)

Metalle

Alloy A3003oxidiertgeraut	0,200,20
Aluminiumoxidiertpoliert	0,300,05
Bleirau	0,40
Chromoxid 0,81
Eisenoxidiertmit Rost	0,750,60
Eisengeschmiedetmatt	0,90
Eisen, Gussnicht oxidiertSchmelze	0,200,25
Inconeloxidiertelektropoliert	0,830,15
KupferoxidiertKupferoxid	0,720,78

Nicht Metalle

Asbest 0,93		Kühlkörperschwarz eloxiert	0,98
Asphalt 0,95
Basalt 0,70		Lackmatt schwarzhitzebeständigweiß	0,970,920,90
Baumwolle 0,77
Beton, Putz,Mörtel	0,93
Eisglattmit starkem Frost	0,970,98	Laminat 0,90
		Lebensmittel	0,95
Erde 0,94		Marmorschwarz mattiertgräulich poliert	0,940,93
Estrich 0,93		Mauerwerk	0,93
Gips 0,88		MenschlicheHaut	0,98
Gipskarton-platten	0,95	Papieralle Farben	0,96
Glas 0,90		Porzellanweiß glänzendmit Lasur	0,730,92
Glaswolle 0,95		Quarzglas	0,93
Grafit 0,75		Sand	0,95
Gummihartweich-grau	0,940,89	Schnee	0,80
		Splitt	0,95
HolzunbehandeltBuche gehobelt	0,880,94	Steingut, matt	0,93
Kalk 0,35		Stoff	0,95
Kalksandstein 0,95		Tapete (Papier)hell	0,89
Kalkstein 0,98		Teer 0,82
Karborundum 0,90		Teerpapier	0,92
Keramik 0,95		Ton	0,95
Kies 0,95		Transformatoren-lack	0,94
Kohlenicht oxidiert	0,85	Wasser	0,93
KunststofflichtdurchlässigPE, P, PVC	0,950,94	Zement	0,95
		Ziegelstein rot	0,93

Fehlermeldungen

Hi Außerhalb des Messbereichs
Lo Außerhalb des Messbereichs
Er2 Zu schneller Wechsel der Umgebungstemperatur
Er3 Außerhalb der Umgebungstemperatur von 0°C ... 50°C. Anpassungszeit: min. 30 Minuten
Er Das Gerät muss zurückgesetzt werden. Nachdem sich das Gerät automatisch abgeschaltet hat, Batterien entnehmen, eine Minute warten, Batterien wieder einlegen und das Gerät einschalten. Wenn die Meldung bleibt, an die Service-Abteilung wenden.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Technische Daten

Messbereich -60°C ... 350°C
D:S Verhältnis	8:1
Genauigkeit Infrarot (Umgebungs-temperatur = 25°C)	± 1,0°C + 0,1°C/Grad (< 0°C) ± 1,0°C (0°C ... 15°C) ± 0,6°C (15°C ... 35°C) ± 1,0°C (35°C ... 65°C) ± 1,5% (> 65°C)
Genauigkeit Probe (Umgebungs-temperatur = 25°C)	± 1,0°C (< -5°C) ± 0,5°C (-5°C ... 65°C) ± 1,0% (> 65°C)
Emissionsgrad 0,1 ... 1,0 einstellbar
Display	LC-Display mit mehrfarbiger Hintergrundbeleuchtung
Laser 2-Punkt Ziel-Laser
Laserwellenlänge 650 nm
Laserklasse 2 / < 1 mW
Stromversorgung Batterien	2 x 1,5 V Typ AAA
Schutzart IP 54
Arbeitsbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH, nicht kondensie-rend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)	40 x 158 x 53 mm
Einsteckfühler L 95 mm / ∅ 3,3 mm
Gewicht (inkl. Batterien)	46 g

Technische Änderungen vorbehalten. 07.17
