BEDIENUNGSANLEITUNG 1082 Testo

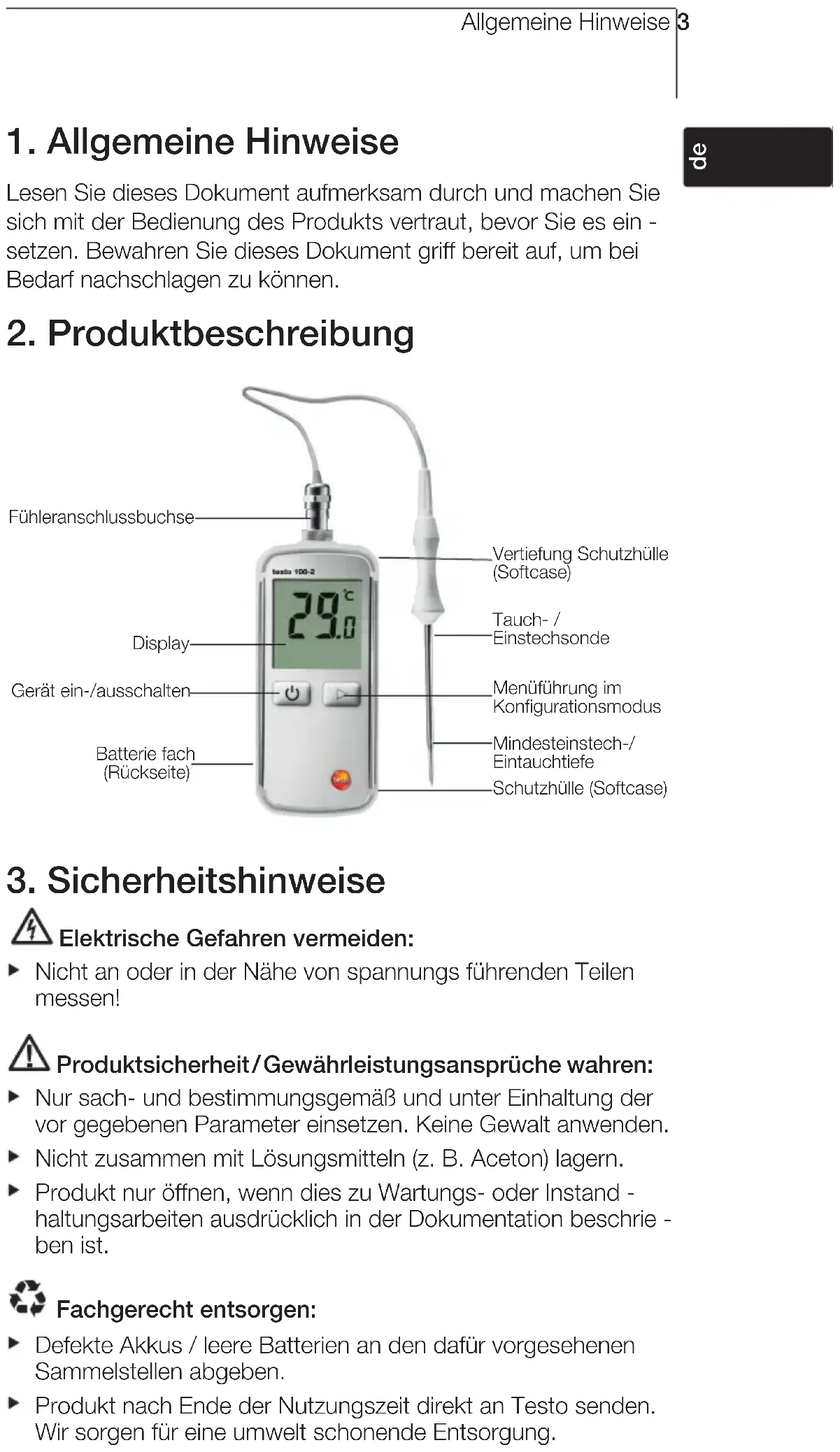

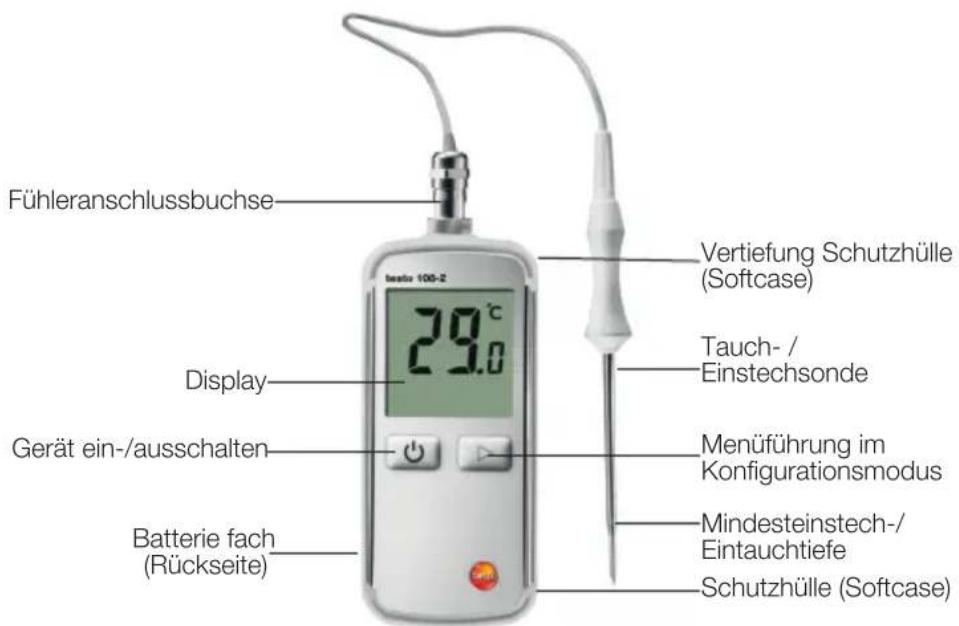

2. Produktbeschreibung

3. Sicherheitshinweise

Elektrische Gefahren vermeiden: Nicht an oder in der Nähe von spannungs führenden Teilen messen! Produktsicherheit / Gewährleistungsansprüche wahren: Nur sach- und bestimmungsgemäß und unter Einhaltung der vor gegebenen Parameter einsetzen. Keine Gewalt anwenden. Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern. Produkt nur öffnen, wenn dies zu Wartungs- oder Instand - haltungsarbeiten ausdrücklich in der Dokumentation beschrie - ben ist. Fachgerecht entsorgen: Defekte Akkus / leere Batterien an den dafür vorgesehenen Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung. Allgemeine Hinweise 3 deenfresitptsvnl???? Gerät ein-/ausschalten Batterie fach (Rückseite) Display Mindesteinstech-/ Eintauchtiefe Schutzhülle (Softcase) Fühleranschlussbuchse Menüführung im Konfigurationsmodus Vertiefung Schutzhülle (Softcase) Tauch- / Einstechsonde4. Bestimmungsgemäße Verwendung4

4. Bestimmungsgemäße Verwendung

Das testo 108-2 ist ein wasserdichtes Lebensmittel-Thermometer. Das Produkt wurde für folgende Aufgaben / Bereiche konzipiert:

• Lebensmittelbereich: Produktion, Speisenausgabe, Stich - proben messung

• Messung von flüssigen, pastösen und halbfesten Medien Folgende Komponenten des Produkts sind ent sprechend der Verordnung (EG) 1935/2004 für den dauerhaften Kontakt mit Lebensmitteln ausgelegt: Die Tauch-/Einstechsonde von der Messspitze bis 1 cm vor dem Fühlerhandgriff bzw. dem Kunststoffgehäuse. Falls angegeben sind dabei die Hinweise über Einstech tiefen in der Bedienungsanleitung unter Punkt 7.2 oder die Markier ung(en) am Tauch-/Einstechfühler zu beachten. In folgenden Bereichen darf das Produkt nicht eingesetzt werden:

• In explosionsgefährdeten Bereichen

• Für diagnostische Messungen im medizinischen Bereich

Eigenschaft Werte Sensortyp Thermoelement Typ T (im Lieferumfang) Messbereich -50...+300°C/-58...+572°F (gilt nur für metallische Sondenspitze) Messgröße Temperatur in °C/°F Auflösung 0,1°C/°F Genauigkeit Gerät ±0,5 °C (-30...+70°C) (Umgebungstemperatur ±0,5 °C ±0,5% des Messwerts (-50...-30°C/+70...+300°C) +23°C ±3°C) Genauigkeit Fühler ±0,5 °C (-40...-20°C) ±0,2 °C (-20...+70°C) ±0,5 °C (+70...+125°C) ±0,4% des Messwerts (+125...+300°C) Angleichzeit t99 10s (in bewegter Flüssigkeit) Messrate 2 Messungen pro Sekunde Arbeitstemperatur -20...+60°C/-4...+140°F Transport- / Lagertemperatur -30...+70°C/-22...+158°F Spannungsversorgung 3 x Batterie Typ AAA Batteriestandzeit 2500 h (typisch bei 23°C ) Gehäuse TPE/PC + 20%GF, ABS/PET, ABS + PC + 10%GF/TPE Schutzart IP67 (der im Set mitgelieferte Fühler ist angebracht) Abmessungen Gerät 144 x 60 x 24,5 mm Gewicht 162g (Gerät inkl. Batterien, ohne Softcase), 54g (Fühler) Anzeige LCD, einzeilig, mit Statuszeile Normen EN 13485 Zertifikate: siehe www.testo-international.com, Service&Support | Download Center (Registrierung erforderlich) EG-Richtlinie 2004/108/EG Funktionen Auto-Hold, Hold, Min, Max Garantie 2 Jahre, Garantiebedingungen: siehe Internetseite www.testo.com/warrantyNormenhinweis Dieses Produkt erfüllt die Richtlinien gemäß der Norm EN 13485. Eignung: S, T (Lagerung, Transport) Umgebung: E (Transportable Thermometer) Genauigkeitsklasse: 1 Messbereich: -50...+300 °C Nach EN 13485 ist eine regelmäßige Überprüfung und Kalib rierung des Messgeräts gemäß EN 13486 durchzuführen (Empfehlung: jährlich). Kontaktieren Sie uns für nähere Informationen.

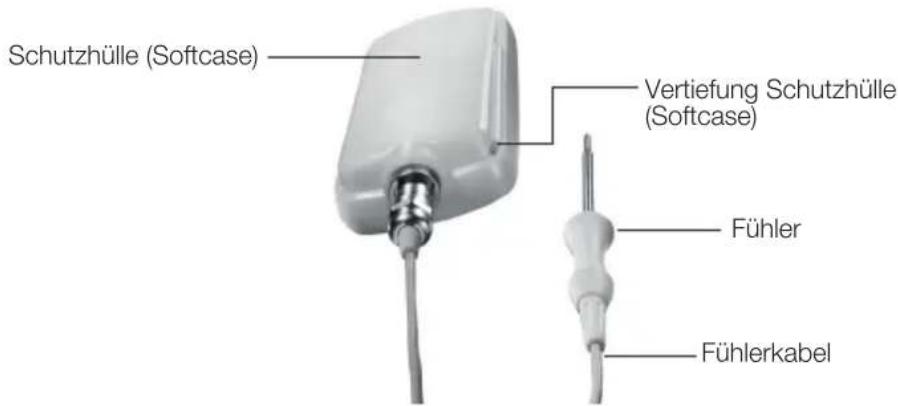

6.1 Schutzhülle (Softcase)

Die mitgelieferte Schutzhülle (Softcase) schützt das testo 108-2 vor Stößen und Verschmutzung. Zusätzlich kann der Fühler in der Vertiefung der mitgelieferten Schutzhülle (Softcase) an der Seite des Gerätes sicher verstaut werden.

6.2 Batterien einlegen

Schraube am Batteriefach lösen. 2 Batteriefach öffnen. 3 Batterien (3x Typ AAA) einsetzen. Polung beachten! 4 Batteriefach schließen. 5 Schraube anziehen.

deenfresitptsvnl???? Fühler Fühlerkabel Vertiefung Schutzhülle (Softcase) Schutzhülle (Softcase)7. Bedienung6

7.1 Ein- / Ausschalten

Gerät einschalten: kurz drücken. - Displaytest erscheint. Gerät ist messbereit. Gerät ausschalten: >3 sec gedrückt halten. Werkseinstellungen Das Gerät ist im Auslieferungszustand folgendermaßen eingestellt: Einheit: °C Auto-off-Zeit: 10 min (Gerät schaltet sich 10 min nach Einschalten des Geräts automatisch aus). Auto-Hold: off Einstellungen ändern siehe Gerät einstellen.

Erforderliche Eintauch-/ Einstechtiefe für korrekte Mess - ergebnisse beachten: mindestens 22mm. Das Gehäuse darf maximal der Betriebstemperatur von -20 bis +60°C ausgesetzt werden. Der Messbereich von -50 bis +300°C gilt nur für die metallische Sondenspitze. ✓ Gerät ist eingeschaltet. Tauch-/Einstechsonde in Messobjekt eintauchen / -stechen. - Aktueller Messwert wir d angezeigt. Warten, bis sich der Messwert nicht mehr verändert.

7.3 Während der Messung

1 drücken: Hold wird angezeigt. - Der aktuell angezeigte Messwert wird eingefroren. 2 drücken: Min wird angezeigt. - Der minimale Messwert, der während dieser Messung gemessen wurde, wird angezeigt. 3 drücken: Max wird angezeigt. - Der maximale Messwert, der während dieser Messung gemessen wurde, wird angezeigt. 4 drücken um zurück zum Messmodus zu wechseln.7 deenfresitptsvnl????

Min-/Max-Messwerte löschen drücken und gedrückt halten. - Im Display erscheint CLr, die Min-/Max-Messwerte werden gelöscht. Beim Ausschalten des Gerätes werden die Min-/Max- Messwerte automatisch gelöscht.

7.4 Fühler anbringen

1 Fühler an der Rändelmutter halten, an die Fühlerbuchse ansetzen und mit Druck und einer Rechtsdrehung in die Buchse drehen. 2 Durch Drehen der Rändelmutter den Fühler in der Buchse fixieren. 3 Der Fühler ist dann richtig angebracht, wenn eine Einrastung erfolgt ist und der Fühleranschluss ohne Zwischenraum / Rille direkt auf dem Softcase und dem Gehäuse aufliegt.8. Gerät einstellen Im Einstellungsmenü können Einheit, Auto-off-Zeit und Auto-Hold verändert werden. Das Einstellungsmenü muss immer komplett durchlaufen werden, auch wenn nur ein Parameter geändert werden soll. ✓ Gerät ist ausgeschaltet. 1 Gerät einschalten: kurz drücken. - Displaytest erscheint. 2 während Displaytest ca. 3 sec gedrückt halten. - Konfigurationsmodus ist geöffnet, je nach Voreinstellung wird °C oder °F angezeigt. 3 Einheit °C oder °F wählen: drücken, mit bestätigen. - Je nach Voreinstellung wird 10, 30, 60 oder off angezeigt. 4 Auto-off-Zeit 10, 30, 60 oder off wählen: drücken, mit bestätigen. - Je nach Voreinstellung wird Auto-Hold on oder off angezeigt. 5 AutoHold on oder off wählen: drücken, bestätigen. - Die Konfiguration ist abgeschlossen. Das Gerät wechselt mit den neuen Einstellungen in den Messmodus.

8. Gerät einstellen89. Wartung und Pflege 9

9. Wartung und Pflege

9.1 Batterien wechseln

1 Schraube am Batteriefach lösen. 2 Batteriefach öffnen. 3 Batterien (3x Typ AAA) einsetzen. Polung beachten! 4 Batteriefach schließen. 5 Schraube anziehen.

Für die Reinigung nur schwache handelsübliche Neutral-/ Haushaltsreiniger (z.B. Spülmittel) verwenden. Keine scharfen Reinigungs- oder Lösungsmittel verwenden! Schutzhülle (Softcase) kann im Geschirrspüler gereinigt werden. Gehäuse und Sonde sind für die alkoholische Sprühdesinfektion geeignet. Hierzu die Angaben des Desinfektionsmittelherstellers beachten. ✓ Der im Set mitgelieferte Fühler ist angebracht. Gehäuse und Sonde unter fließendem Wasser reinigen und mit einem Tuch trocken reiben.

10. Fragen und Antworten

Frage Mögliche Ursachen Mögliche Lösung leuchtet. Batterien leer. Batterien wechseln. - - - leuchtet. Messbereich über- oder Messungen nur im ange- unterschritten. gebenen Messbereich vornehmen. Gerät lässt sich nicht Batterien leer. Batterien wechseln. einschalten. Gerät schaltet sich Gerät schaltet sich je nach Gerät einschalten. - selbständig aus. eingestellter Auto-off-Zeit Wenn gewünscht: Auto- automatisch aus. off-Zeit verändern, siehe Gerät einstellen. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Internetseite www.testo.com/service-contact. deenfresitptsvnl????1011
