BEDIENUNGSANLEITUNG WR 100 Kärcher

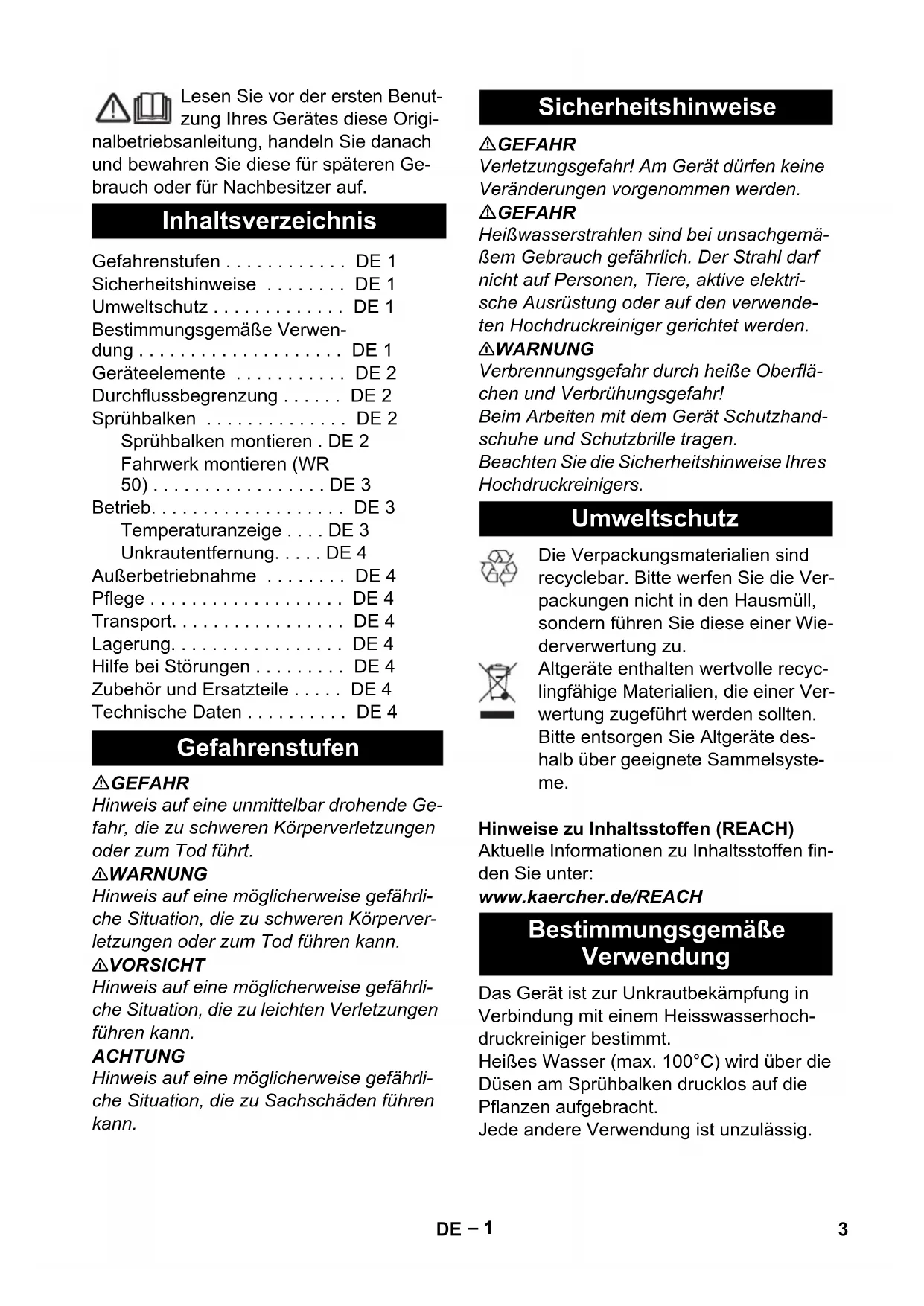

Register your product www.kaercher.com/welcome WR 20 WR 50 WR 100 59674550 05/22 Deutsch 3 English 7 Français 11 Italiano 15 Nederlands 19 Español 23 Português 27 Dansk 31 Norsk 35 Svenska 39 Русский 432– 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. GEFAHR Hinweis auf eine unmittelbar drohende Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu schweren Körperver- letzungen oder zum Tod führen kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu Sachschäden führen kann. GEFAHR Verletzungsgefahr! Am Gerät dürfen keine Veränderungen vorgenommen werden. GEFAHR Heißwasserstrahlen sind bei unsachgemä- ßem Gebrauch gefährlich. Der Strahl darf nicht auf Personen, Tiere, aktive elektri- sche Ausrüstung oder auf den verwende- ten Hochdruckreiniger gerichtet werden. 몇 WARNUNG Verbrennungsgefahr durch heiße Oberflä- chen und Verbrühungsgefahr! Beim Arbeiten mit dem Gerät Schutzhand- schuhe und Schutzbrille tragen. Beachten Sie die Sicherheitshinweise Ihres Hochdruckreinigers. Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Ver- packungen nicht in den Hausmüll, sondern führen Sie diese einer Wie- derverwertung zu. Altgeräte enthalten wertvolle recyc- lingfähige Materialien, die einer Ver- wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte des- halb über geeignete Sammelsyste- me. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH Das Gerät ist zur Unkrautbekämpfung in Verbindung mit einem Heisswasserhoch- druckreiniger bestimmt. Heißes Wasser (max. 100°C) wird über die Düsen am Sprühbalken drucklos auf die Pflanzen aufgebracht. Jede andere Verwendung ist unzulässig. Inhaltsverzeichnis Gefahrenstufen ... DE 1 Sicherheitshinweise ... DE 1 Umweltschutz ... DE 1 Bestimmungsgemäße Verwen- dung ... DE 1 Geräteelemente ... DE 2 Durchflussbegrenzung ... DE 2 Sprühbalken ... DE 2 Sprühbalken montieren . DE 2 Fahrwerk montieren (WR

50) . . . . . . . . . . . . . . . . . DE 3

Betrieb. . . . . . . . . . . . . . . . . . . DE 3 Temperaturanzeige . . . . DE 3 Unkrautentfernung. . . . . DE 4 Außerbetriebnahme . . . . . . . . DE 4 Pflege . . . . . . . . . . . . . . . . . . . DE 4 Transport. . . . . . . . . . . . . . . . . DE 4 Lagerung. . . . . . . . . . . . . . . . . DE 4 Hilfe bei Störungen . . . . . . . . . DE 4 Zubehör und Ersatzteile . . . . . DE 4 Technische Daten . . . . . . . . . . DE 4 Gefahrenstufen Sicherheitshinweise Umweltschutz Bestimmungsgemäße Verwendung 3DE– 2 Abbildung siehe Umschlagseite 1 Verschraubung 2 Sterngriffschraube 3 Halterung Sprühbalken 4 Fahrwerk (WR 50) 5 Sprühbalken 6 Düsen Sprühbalken 7 Temperaturanzeige Um eine gleichbleibend hohe Temperatur (über 90°C) des Wassers zu gewährleis- ten, muss zur Begrenzung des Durchflus- ses eine Powerdüse in die Verschraubung des Sprühbalkens eingelegt werden. Hinweis Die notwendige Powerdüse ist auf den ent- sprechenden Hochdruckreiniger abge- stimmt und muss separat bestellt werden. Hinweis: Powerdüsen für hier nicht aufge- führte Heißwasserhochdruckreiniger, müs- sen beim Servicepartner angefragt werden. Powerdüse in die Verschraubung schieben. Dichtring zwischen Powerdüse und Strahlrohr einsetzen. Metallkleber 6.867-075.0 (liegt bei) auf das Gewinde des Strahlrohrs auftra- gen. Sprühbalken auf das Strahlrohr schrau- ben. Hinweis Trocknungszeit des Metallklebers beach- ten! Hinweis Die Verbindung darf nach dem Aushärten des Metallklebers nicht mehr gelöst wer- den. Geräteelemente Durchflussbegrenzung Heißwasser Hoch- druckreiniger Bestellnummer Powerdüse

HDS 1000 De 2.113-071.0 HDS 1000 Be 2.113-071.0 HDS 13/20 DeTr.1 2.113-026.0 HDS 17/20 DeTr.1 2.113-026.0 Sprühbalken Sprühbalken montieren 4 DE– 3 Hinweis Die Öffnungen des Sprühbalkens dürfen nicht nach vorne zeigen sondern müssen nach unten ausgerichtet sein. Hinweis Bei Bedarf kann der WR 50 mit dem Fahr- werk ausgerüstet werden. Sprühbalken in die Halterung des Fahr- werks schieben. Hinweis Abstand des Sprühbalkens zur Oberfläche an der Halterung einstellen (ca. 50 mm - 100 mm über der Oberfläche). Sterngriffschraube lösen. Sprühbalken in der Halterung verschie- ben. Sterngriffschraube festdrehen. 몇 WARNUNG Verbrennungsgefahr! Der Sprühbalken muss so montiert sein, dass die Austrittsöff- nungen nach unten zeigen. Der Wasserstrahl darf nicht auf Personen oder Tiere gerichtet werden. Während des Betriebs, WR 20/ WR 50 / WR 100 nicht anfassen oder in den Was- serstrahl greifen. Geräteschalter am Hochdruckreiniger auf max. 98 °C einstellen. Falls vorhanden, Servo Control Regler auf max. einstellen. Hinweis Je nach verwendetem Hochdruckreiniger beträgt die Aufheizzeit zwischen 2 und 5 Minuten. Die Temperaturanzeige gibt Auskunft darü- ber, wann die notwendige Wassertempera- tur erreicht ist. Hochdruckreiniger einschalten und He- bel der Hochdruckpistole ziehen. Warten, bis heißes Wasser am Sprüh- balken austritt. Die Temperaturanzeige verändert sich mit ansteigender Wassertemperatur. Die Indikatorfelder wechseln von links nach rechts die Farbe von schwarz nach braun. Wenn sich der Balken ganz rechts grün einfärbt, ist das Gerät betriebsbereit. Fahrwerk montieren (WR 50) Betrieb Temperaturanzeige 5DE– 4 Sprühbalken langsam über das Unkraut führen. Bei Bedarf Vorgang mehrfach wieder- holen. Hinweis Die optimale Wirkung wird erreicht, wenn das heiße Wasser fast drucklos mit leichter Dampfbildung austritt. 몇 WARNUNG Verbrennungsgefahr! WR20 / WR 50 / WR 100 vor der Demontage abkühlen lassen. Nach dem Betrieb Sprühbalken zum Abkühlen 2 Minuten lang mit kaltem Wasser betreiben. Bei Bedarf Sprühbalken und Fahrwerk (WR 50 / WR 100) mit klarem Wasser abspülen. Gerät vor Frost schützen. Fahrwerk (WR 50 / WR 100) von Schmutz, Erde und Pflanzenresten be- freien Düsen am Sprühbalken regelmäßig auf Verstopfungen prüfen. Gewicht des Gerätes beim Transport be- achten. Gewicht des Gerätes bei der Lagerung beachten. Gerät an einem frostfreien Ort aufbe- wahren. Am Sprühbalken tritt Dampf aus: Temperatureinstellung am Hochdruck- reiniger verringern. Wasser tritt mit zu viel Druck aus: Powerdüse in Verschraubung montie- ren. Passende Powerdüse (siehe Tabelle) auswählen. Hochdruckreiniger schaltet ab / Brenner am Hochdruckreiniger startet nicht: Düsen am Sprühbalken auf Verschmut- zung prüfen. Düsen am Sprühbalken auf Verkalkung prüfen. Räder Fahrwerk (WR 50 / WR 100) lassen sich nicht drehen: Radachse und Radlager auf Ver- schmutzung prüfen. Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatztei- le finden Sie unter www.kaercher.com. Unkrautentfernung Außerbetriebnahme Pflege Transport Lagerung Hilfe bei Störungen Zubehör und Ersatzteile Technische Daten WR 20 WR 50 WR 100 Arbeitsbreite 200mm 500mm 1000mm Zulauftemperatur min. 90° C Zulauftemperatur max. 100° C Zulaufmenge l/min 5,8 - 8,3 8,3 - 16,7 8,3 - 16,7 Gewicht (kg) 0,3 2,2 1,2 6 DE– 1 Please read and comply with these original instructions prior to the initial operation of your appliance and store them for later use or subsequent own- ers. DANGER Pointer to immediate danger, which leads to severe injuries or death. 몇 WARNING Pointer to a possibly dangerous situation, which can lead to severe injuries or death. 몇 CAUTION Pointer to a possibly dangerous situation, which can lead to minor injuries. ATTENTION Pointer to a possibly dangerous situation, which can lead to property damage. DANGER Risk of injury! The appliance may not be modified. DANGER High-pressure jets can be dangerous if im- properly used. The jet must not be directed at persons, animals, live electrical equip- ment or at the high pressure cleaner itself. 몇 WARNING Danger of burns from hot surfaces and risk of scolding. Please wear safety gloves and -goggles when working with the appliance. Please observe the safety instructions of your high pressure cleaner. The packaging material can be recy- cled. Please do not place the packag- ing into the ordinary refuse for disposal, but arrange for the proper recycling. Old appliances contain valuable ma- terials that can be recycled. Please arrange for the proper recycling of old appliances. Please dispose your old appli- ances using appropriate collection sys- tems. Notes about the ingredients (REACH) You will find current information about the ingredients at: www.kaercher.com/REACH The appliance is suitable for performing weed control when used in combination with a high pressure cleaner. Using the nozzles on the spray bars , un- compressed hot water (max. 100°C) is ap- plied to the plants. Any other use is prohibited. Contents Danger or hazard levels ... EN 1 Safety instructions... EN 1 Environmental protection ... EN 1 Use as intended ... EN 1 Device elements ... EN 2 Flow restrictor ... EN 2 Spray bar... EN 2 Installing the spray bar . EN 2 Installing chassis and Sus- pension (WR 50) ... EN 3 Operation ... EN 3 Temperature display ... EN 3 Weed removal ... EN 4 Shutting down ... EN 4 Care ... EN 4 Transport... EN 4 Storage ... EN 4 Troubleshooting ... EN 4 Accessories and Spare Parts . EN 4 Technical specifications ... EN 4 Danger or hazard levels Safety instructions Environmental protection Use as intended 7EN– 2 Illustration on the inside of the front cover 1 Screw connections 2 Star handle screw 3 Holder for spray bar 4 Chassis and suspension (WR 50) 5 Spray bars 6 Nozzles spray bars 7 Temperature indicator In order to maintain a consistently high tem- perature (above 90°C) of the water, a pow- er nozzle must be inserted into the screw connection of the spray bar to restrict the flow. Note The necessary power nozzle is matched to the corresponding high-pressure cleaner and must be ordered separately. Note: Power nozzles for hot water high- pressure cleaners not listed here must be requested from the service partner. Push power nozzle into the screw con- nection. Insert the sealing ring between the pow- er nozzle and the spray lance. Apply metal glue 6.867-075.0 (provid- ed) to the thread of the spray lance. Screw the spray bars onto the spray lance. Note Observe drying time of the metal glue! Note The connection can no longer be loosened after the metal glue has hardened. Device elements Flow restrictor Hot water high-pres- sure cleaner Order number Power nozzle
