BEDIENUNGSANLEITUNG F635N00 Heissner

Betriebsanleitung-Garantieurkunde

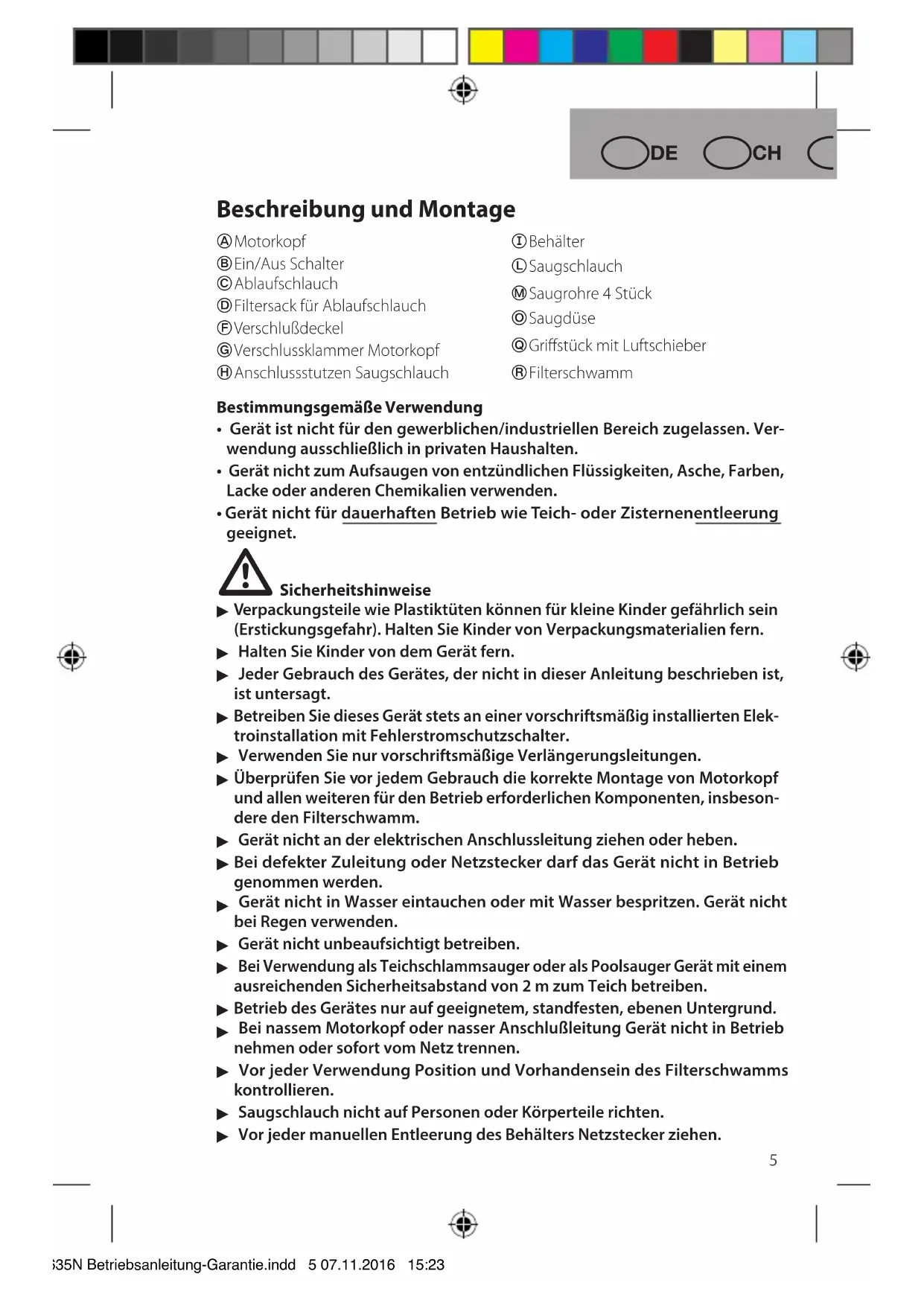

Beschreibung und Montage

Motorkopf

① Behalter

Ein/Aus Schalter

Saugschlauch

© Ablaufschlauch

Saugrohre 4 Stück

© Filtersack für Ablaufschlauch

Saugduse

FVerschluBdeckel

Griffstück mit Luftschieber

Verschlussklammer Motorkopf

Filterschwamm

Anschlussstutzen Saugschlauch

Bestimmungsgemäß Verwendung

• Gerät ist nicht für den gewerblichen/industriellen Bereich zugelassen. Verwendung ausschließlich in privaten Haushalten.
• Gerät nicht zum Aufsagen von entzündlichen Flüssigkeiten, Asche, Farben, Lacke oder anderen Chemikalien verwenden.
• Gerät nicht für dauerhaften Betrieb wie Teich- oder Zisternenentleerung geeignet.

Sicherheitshinweise

Verpackungsteile wie Plastiktüten konnen für keine Kinder gefährlich sein (Erstickungsgefahr). Halten Sie Kinder von Verpackungsmaterialien fern.
Halten Sie Kinder von dem Gerät fern.
Jeder Gebrauch des Gerätes, der nicht in dieser Anleitung beschrieben ist, ist untersagt.
Betreiben Sie diesen Gerät stets an einer vorschrifsmäßig installierten Elektroinstallation mit Fehlerstromschutzschalter.
Verwenden Sie nur vorschrifsmäßige Verlängerungsleitungen.
Überprüfen Sie vor jedem Gebrauch die korrekte Montage von Motorkopf und allen weiteren für den Betrieb erforderlichen Komponenten, insbesondere den Filterschwamm.
Gerät nicht an der elektrischen Anschlussleitung ziehen oder haben.
Bei defekter Zuleitung oder Netzstecker damit das Gerät nicht in Betrieb genommen werden.
Gerät nicht in Wasser eintauchen oder mit Wasser bespritzen. Gerät nicht bei Regen verwenden.
Gerat nicht unbeaufsichtigt betreiben.
Bei Verwendung als Teichschlammsauger oder als Poolsauger Gerät mit einem ausreichenden Sicherheitsabstand von 2 m zum Teich betreiben.
Betrieb des Gerätes nur auf geeignetem, standfesten, ebenen Untergrund.
BeinassemMotorkopfoder nasser AnschluBleitungGerat nicht in Betrieb..., behmen oder sofort vom Netz trennen.
Vor jeder Verwendung Position und Vorhandensein des Filterschwamms kontrollieren.
Saugschlauch nicht auf Personen oder Körperteile richten.
Vor jeder manuellen Entleerung des Behalters Netzsteckerziehen.

ODE OCH OAU

Montieren Sie vor jeder Benutzung den Filterschwamm® über den Schwimmerkäfig um das Eindringen von Wasser oder Staub in den Motorkopf zu verhindern. Kontrollieren Sie das Vorhandensein des Filterschwammes vor jeder erneuten Verwendung. Tauschen Sie einen eventuell defekten Filterschwamm(sofort aus. Vor erneuter Benutzung Filterschwamm trocknen halten.

Manueller Betrieb (Abb. Schalterstellung I): Gerät schaltet sich sofort ein. Es kann gesaugt werden, bis z.B. im Nassbetrieb der Tank voll ist. Die Fülzeit des Tanks hängt von den jeweiligen Einsatzbedingten ab und kann zeitlich variieren. Wenn der Tank voll ist, sorgt ein Schwimmerschalter im Motorkopf für ein Stoppen des Ansagens. Gleichzeitig verändert sich das Laufgeräusch des Motors durch den nun eingetretenen Bypass-Betrieb. Zum Entleeren muss nun das Gerät ausgeschaltet werden und vom Netz getrennt werden. Die Entleerung muss manuell durch Ausschütten des Tanks erfolgen. Bei montiertem Ablaufschlauch © entleert sich der Behälter durch den Staudruck im Tank selbstätig. Achten Sie darauf, dass der Tank vollständig entleert ist, bevor Sie das Gerät wieder in Betrieb führen.

Verwendung als Teichschlammsauger/Poolsauger

Halten Sie das Gerät in ausreichendem Sicherheitsabstand zum Teich oder Pool und überzeugen Sie Sie sich vom festen Stand des Gerätes.
Montieren Sie Kunststoffrohr in gewündchter Länge mit der Saugduse and das Griffstück des Ansaugschlauches und stecken Sie den Ansaugschlauch L an den Stutzen H des Tanks I .
- Montieren Sie den Ablaufschlauch so am unteren Anschlussstutzen des Tanks ① das er zum Ende hin ein Gefäß aufweist, damit sich der Tank restlos entleeren kann.
▶ Nehmen Sie ein nasses Gerät nicht in Betrieb, bzw. Verwenden Sie den Saugen niemals bei Regen am Teich oder Pool.
Automatikbetrieb (Abb. ⑧ Schalterstellung II): Aus Sicherheitsgründen und um korrekte Saugposition einnehmen zu konnen schaltet das Gerät im Automatikbetrieb erst mit einer Zeitverzögerung von bis zu 10 Sekunden ein. Nach dem selbsttätigen Einschalten saugt dann das Gerät für eine festgelegte Zeit ein und schaltet sich ebenfalls nach einer festgelegten Zeit zum entleeren selbsttätig aus. Danach wiederholt sich dieser Arbeitstakt solange, bis das Gerät mittels Schalter ausgeschaltet wird. Die Ansaug- und Entleerungszeit sind über eine Programmautomatik im Motorkopf fest eingestellt und konnen nicht verändert werden. Programmzeiten im Automatikbetrieb: Einschaltverzögerung ca. 10 Sekunden, Saugzeit ca. 30 Sekunden, Entleerungszeit ca. 20 Sekunden, Saugzeit ca. 30 Sekunden, Entleerungszeit ca. 20 Sekunden.... Die Zeiten sind unabhängig vom Full, bzw. Entleerungszustand des Behalters der den jeweiligen Einsatzbedinungen unterliegt und konnen nicht verändert werden. Im Automatikbetrieb Gerät niemals unbeaufsichtigt betreiben.

Verwendung als Nass- und Trockensauger (nur im manuellen Betrieb)

Fur den Nass- und Trockensaugbetrieb wird anstelle des Ablaufschlauches der Tank mittels Verschlussdeckel am unteren Anschlussstutz verschlossen.
Automatikbetrieb nicht zulässig (Abb.Schalterstellung II): Aus Sicherheitsgründen sollen im Naß- und Trockenbetrieb, d. h. im Betrieb mit Verschlussdekel, auf eine Verwendung des Gerätes im Automatikbetrieb verzichtet werden.

Störungsbeistand

Mögliche Störung Ursache	Abhilfe
Sauger saugt nicht im Teichschlammsauger-betrieb	Gummiklappe im Ablauf-schlauch © nicht vorhan-den/geschlossen.	Gummiklappe am Anfang des Ablaufschlauches ©kontrollieren, ggfs. Verun-reinigung entfernen.
Sauger saugt nicht im Teichschlammsauger-betrieb	Luftschieber im Griffstück © offen	Luftschieber im Griffstück © schließen
Saugleistung schwach, saugt nicht (Naß-/Tro-ckenbetrieb und Teich-schlammsaugerbetrieb)	Schlauchstutzen oder Griffstück am Ansaug-schlauch L locker	Anschlußstutzen oder Griffstück bündig auf Ansaugschlauch L ein-drehen.
Saugleistung schwach, saugt nicht (Naß-/Tro-ckenbetrieb und Teich-schlammsaugerbetrieb)	Motorkopf nicht geschlos-ten	Motorkopf bündig aufset-zen, Verschlusskrammern schließen.
Saugleistung schwach, saugt nicht (Naß- und Trockenbetrieb)	Verschlussdeckel F für Naß- und Trockenbetrieb-nicht montiert	Verschlüßdeckel F mon-tieren
Sauger entleert nicht	Gummiklappe im Ablauf-schlauch © schließ nicht richtig (verschmutzt/ver-sperrt)	Schmutz / Verunreini-gung entfernen, hierzu ggfs. Ablaufschlauch ©demontieren und wieder anbauen.
Sauger entleert nicht vollständig im Automata-tikbetrieb	Abhängig von individu-len Einsatzbedingungen und Saughöhe	Ablaufschlauch mit Ge-fäle montieren. Im Automatikbetrieb, ggfs Sauger kurzzeitig ausschalten und manuell entleeren. Dann wieder einschalten.
Wasser tritt aus Motor-kopf aus (Nassbetrieb)	Filterschwamm ® über Schwimmerkäfig im Mo-torkopf nicht montiert oder abgefallen	Filterschwamm ® über Schwimmerkäfigmon-tieren. Nach längerem Betrieb ggfs. Filterschwamm vorher trocknen.
Rauchentwicklung aus Motorkopf (Trockenbe-trieb)	Filterschwamm ® über Schwimmerkäfig im Mo-torkopf nicht montiert oder abgefallen, dadurch Staubansaugung in den Motorbereich.	Filterschwamm ® über Schwimmerkäfig mon-tieren.

GARANTIE

These Garantiebedingungen regeln zusätzliche Garantieleistungen. Gesetzliche Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Die Garantie beginnnt mit dem Tag des Erwerbs durch den Endverbraucher, der durch Vorlage von Garantiekarte und / oder Kaufbeleg (Kassenbon, Quittung) nachzuweisen ist. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsehler zurückzuführen sind. Garantieleistung erfolgt durch die kostenlose Reparatur des eingesandten Produktes oder durch Ersatzlieferung eines einwandfrei Gerätes nach unserer Wahl. Soweit ein baugleiches Produkt nicht mehr im Sortiment der HEISSNER GMBH verfügbar ist, kann die Garantieleistung durch Lieferung eines Produkts mit vergleichbaren technischen Merkmalen erfolgen. Anspruch auf Garantieleistung besteht ausschließlich dann, wenn das Produkt sachgemäß und laut den Empfehlungen in der Gebrauchsanweisung behandelt wurde. Vom Anspruch auf Garantieleistung ausgeschlossen sind Schäden durch nicht fachgerechte Installation, missbrauchliche oder unsachgemeße Anwendungen (insbesondere auch Beschädigungen an Lager oder Motor durch Trockenlaufen bei Pumpen und Schäden durch Ansaugen von Sand oder Steinen), Nichtbeachtung der Sicherheitsbestimmungen, mangelhafte Wartung sowie Gewaltanwendung oder Fremdeinwirkungen, eigenen Mächte Veränderungen am Produkt, beschädigten oder gekürzten Stecker oder Kabel, sowie normaler Verschleiß bei bestimmungsgemäßem Gebrauch. Von Anspruch auf Garantieleistung ausgeschlossen sind insbesondere auch Transportschemien sowie Mängel folgschädien und -kosten. Verschleißsteile sowie Verbrauchsteile (wie z.B. Filterschwämme, Dichtringe und Ventilgummis) sind von der Garantie ausgeschlossen. Der Garantieanspruch erlischt, wenn an dem Produkt bereits Eingriffe vorgenommen wurden, die nicht durch HEISSNER oder von HEISSNER autorisierte Servicestellenden erfolgt sind. Die Reparatur oder der Austausch des Produktes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch eine bereits gewährte Garantieleistung für das ausgetauschte oder instand gesetzte Gerät oder für et waige eingebaute Ersatzsteile in Gang gesetzt. Ausgebaute Teile oder Gegenstände, für die Ersatzlieferung erfolgt, werden Eigentum der HEISSNER GMBH.

ENTSORGUNG

Geräte die mit dem nebenstehendem Symbol gekennzeichnet sind,)dürfen nicht mit dem Hausmüll entsorgt werden. Sie sind verpflichtet solche Elektro- und Elektronik-Altgeräte separat zu entsorgen. Informieren Sie sichitte bei ihrer ortlichen Verwaltungsbehörde über die Mänglichkeiten der geregelten Entsorgung. Mit dieser umweltgerechten Entsorgung führen Sie Altgeräte dem Recycling oder anderen Formen der Wiederverwertung zu.
