BEDIENUNGSANLEITUNG SCD5800 Soundmaster

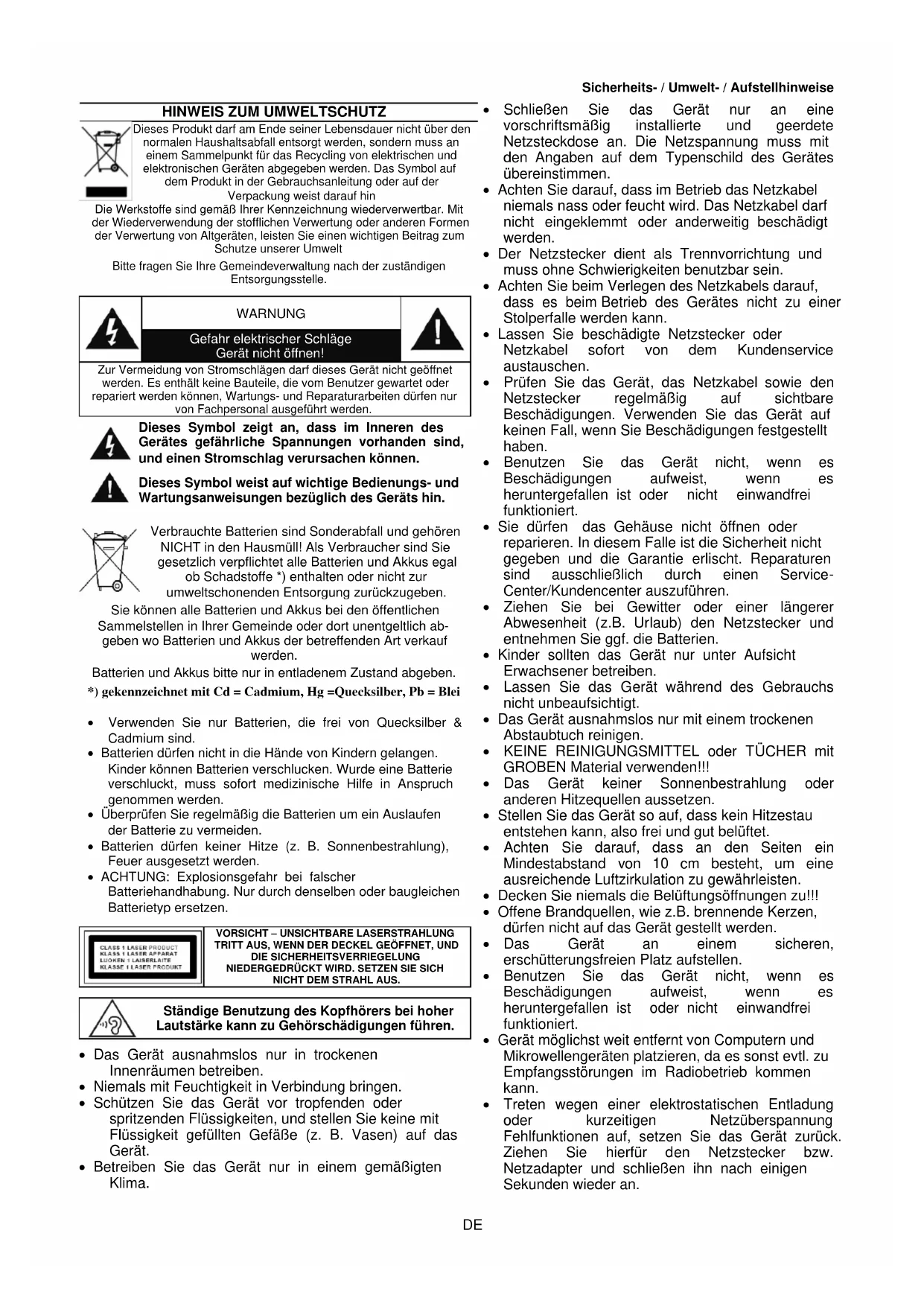

HINWEIS ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin

Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt

Bitte fragen Sie Ihre Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

WARNUNG

Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben wo Batterien und Akkus der betreffenden Art verkauf werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium, Hg = Quecksilber, Pb = Blei

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen.

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen.
• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.

• Betreiben Sie das Gerät nur in einem gemäßigten Klima.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.
• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
• Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.
• KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.
• Decken Sie niemals die Belüftungsöffnungen zu!!!
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.

BEDIENELEMENTE

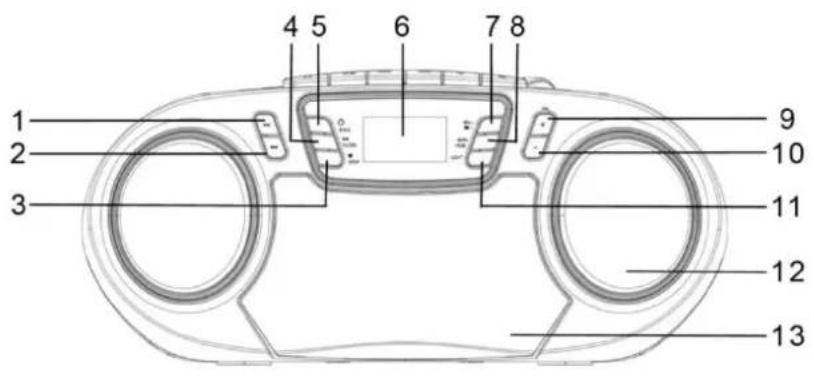

FRONTANSICHT

1 2 3 4 5 6 7 8 9 10 11 12 13

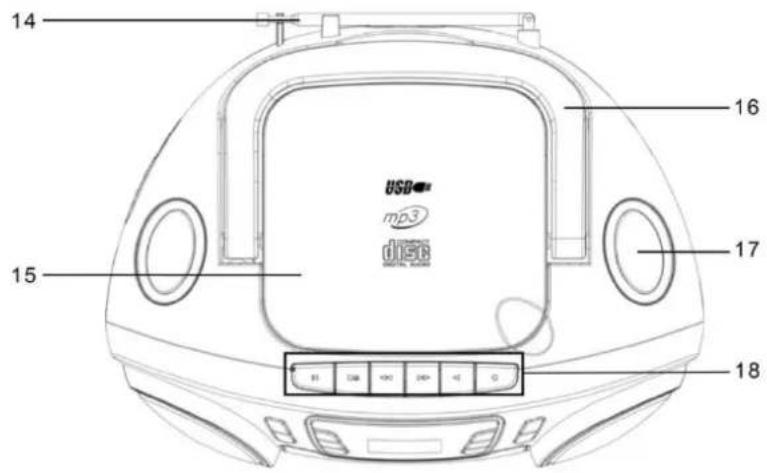

DRAUFSICHT

14 16 15 USB mp3 d266 MP3 17 18

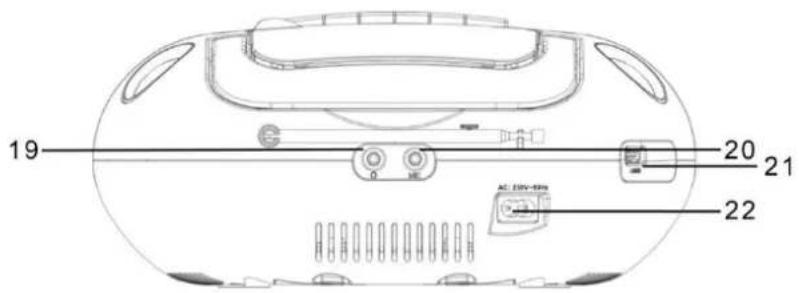

RÜCKANSICHT

19 20 21 22 AC: 35V-65mA

1 SKIP+ / TUNING+ Taste
2 SKIP- / TUNING - Taste
3 STOP Taste
4 PLAY / PAUSE / CLOCK Taste
5 STANDBY / FUNCTION Taste
6 Display
7 PRE+ / FOLDER+ Taste
8 SCAN / PROG Taste
9 LAUTSTÄRKE + Taste
10 LAUTSTÄRKE - Taste
11 Taste für Discolicht-Effekt

12 Lautsprecher
13 Kassettenfach
14 Antenne
15 CD-Deckel
16 Tragegriff
17 Lautsprecher
18 Bedientasten Kassette
19 Kopfhörerbuchse
20 Mikrofoneingang
21 USB Buchse
22 Netzbuchse

INSTALLATION

LIEFERUMFANG

Hauptgerät
▶ Bedienungsanleitung

Mikrofon
Netzkabel

Suchen Sie einen geeigneten Ort für das Gerät und die Lautsprecher aus. Eine ebene, rutschfeste Oberfläche, an der Sie das Gerät leicht bedienen können, wäre geeignet.
Stellen Sie sicher dass das Gerät ausreichend belüftet ist.

SPANNUNGSVERSORGUNG

Vergewissern Sie sich daß Ihre Netzspannung mit denen des Gerätes übereinstimmt. Die Angabe finden Sie auf dem Typenschild des Gerätes.
Stecken Sie den Netzstecker in eine haushaltübliche Netzsteckdose.
Wenn Sie das Gerät für eine längere Zeit nicht verwenden empfehlen wir Ihnen das Gerät vom Netz zu trennen.

BATTERIEBETRIEB

1. Öffnen Sie das Batteriefach
2. Legen Sie 6 Batterien des Typs LR14, UM-2 ("C"-Größe) 1.5V ein. Achten Sie dabei auf die richtige Polarität (siehe im Batteriefach).
3. Schliessen Sie das Batteriefach

HINWEIS:

Ist das Netzkabel angeschlossen sind die Batterien außer Funktion.

Automatische Standby-Schaltung (ERP)

Das Gerät schaltet sich nach 10 Minuten automatisch in Standby wenn kein Audio-Signal vorhanden ist. Um das Gerät wieder einzuschalten drücken Sie erneut die „STANDBY / FUNCTION“ Taste.

EINSTELLEN DER UHRZEIT

Das Gerät muss sich zum Einstellen der Uhrzeit und Datum in Standby befinden.

1. Drücken und halten Sie die "PLAY / PAUSE / CLOCK" für ca. 2 Sekunden.
2. Drücken Sie die "SKIP+ / TUNING+" oder "SKIP- / TUNING-" Taste um das Zeitformat "12 / 24hr" einzustellen.
3. Drücken Sie "PLAY / PAUSE / CLOCK" Taste um die Einstellung zu bestätigen.
4. Drücken Sie die "SKIP+ / TUNING+" oder "SKIP- / TUNING-" Taste um bei der Uhrzeit die Stunden einzustellen. Die Stundenanzeige blinkt dabei.
5. Drücken Sie die "PLAY / PAUSE / CLOCK" Taste um die Einstellung zu bestätigen.
6. Wiederholen Sie die Schritte 4 und 5 um die Minuten einzustellen.

HINWEIS:

Bei Unterbrechung der Spannung geht die Uhrzeit verloren

GRUNDBEDIENUNG

GERÄT EIN-/AUSSCHALTEN

Drücken Sie die "STANDBY / FUNCTION" Taste um das Gerät einzuschalten.
Drücken und halten Sie die "STANDBY / FUNCTION" Taste für 3 Sekunden um das Gerät wieder in Standby zu schalten.

EINSTELLEN DER LAUTSTÄRKE

Drücken Sie die "LAUTSTÄRKE –" oder "LAUTSTÄRKE +" Taste um die Lautstärke zu verringern oder zu erhöhen.

RADIO

1. Wählen Sie mit der „STANDBY / FUNCTION“ Taste den Radio-Modus aus.
2. Für bestmöglichen Empfang ziehen Sie die Antenne komplett aus und richten Sie die Antenne aus.
3. Das Gerät besitzt zwei Suchlaufoptionen des Sendersuchlaufes.

Automatischer Sendersuchlauf:

Wichtig! Alles gespeicherten Sender werden überschrieben! Drücken und halten Sie die Taste "SCAN / PROG" für 3 Sekunden. Das Gerät sucht alle verfügbaren Sender und speichert diese von der niedrigsten bis zur höchsten Empfangsfrequenz.

Manueller Sendersuchlauf:

Drücken Sie die Taste "SKIP+ / TUNING+" oder "SKIP- / TUNING-" bis der gewünschte Sender gefunden wurde. Halten Sie die Taste gedrückt, so sucht das Gerät automatisch bis zum nächsten empfangbaren Sender.

Sender speichern (Festsenderspeicher):

1. Wählen Sie den gewünschten Sender den Sie abspeichern möchten.
2. Drücken Sie die Taste "SCAN / PROG". Im Display erscheint „P ...“ und es blinkt der nächste freie Speicherplatz. Durch wiederholtes Drücken der Taste „PRE+ / FOLDER+“ können Sie auch einen gewünschten Speicherplatz selbst auswählen. Sollte auf diesem Programmplatz bereits ein Sender abgespeichert sein, wird dieser automatisch überschrieben.
3. Drücken Sie erneut die Taste „SCAN / PROG“ um den Sender auf dem Programmplatz abzuspeichern.

CD

1. Drücken Sie die Taste "STANDBY / FUNCTION" bis "CD" im Display angezeigt wird.
2. Öffnen Sie das CD-Fach durch Anheben des CD-Deckels.
3. Legen Sie eine CD mit der beschrifteten Seite nach oben ein und schließen Sie wieder das CD-Fach.
4. Die CD wird eingelesen und mit der Wiedergabe des ersten Titels gestartet.
5. Um die CD zu wechseln drücken Sie die "STOP" Taste, öffnen Sie das CD-Fach und entnehmen Sie vorsichtig die CD.

Achten Sie darauf dass das CD-Fach immer geschlossen ist.

Die Bedienung finden Sie im Bereich "STEUERELEMENTE".

HINWEIS:

Ist eine CD nicht korrekt eingelegt oder wenn keine CD eingelegt ist, zeigt das Display "NO" an.
Eine Wiedergabe von selbst aufgenommenen CDs kann auf Grund der großen Auswahl an verfügbaren Software- und CD-Medien nicht garantiert werden.

USB

Dieses Gerät wurde nach den neuesten technischen Errungenschaften im USB-Bereich entwickelt. Die große Auswahl an verschiedenen USB-Speichergeräten aller Typen, die derzeit auf dem Markt sind, erlauben leider keine vollständige Kompatibilität mit allen USB-Speichergeräten. Aus diesem Grund können in seltenen Fällen Probleme bei der Wiedergabe von Dateien von USB-Speichergeräten auftreten. Dies ist keine Fehlfunktion des Geräts.

1. Drücken Sie die Taste "STANDBY / FUNCTION" bis "USB" im Display angezeigt wird.
2. Verbinden Sie das USB-Speichermedium mit der USB-Buchse des Gerätes. Die Wiedergabe startet nach einigen Sekunden automatisch.

Die Bedienung finden Sie im Bereich "STEUERELEMNTE".

HINWEIS:

➢ Verbinden Sie immer direkt das USB-Speichermedium mit dem Gerät um Fehlfunktionen auszuschließen.
Der USB-Anschluss ist nicht zum Aufladen externer Geräte geeignet.

WICHTIG:

Bevor das USB-Speichermedium entfernen wechseln Sie immer in einen anderen Funktionsmodus.

STEUERELEMENTE

HINWEIS:

Abhängig vom Wiedergabegerät werden möglicherweise nicht alle Funktionen unterstützt.

PLAY / PAUSE / CLOCK

Sie können die Wiedergabe unterbrechen und fortsetzen. Im Display blinkt bei Pause die abgespielte Zeit. Drücken Sie die Taste um die Wiedergabe fortzusetzen.
Drücken und halten Sie die Taste um die aktuelle Zeit anzuzeigen.

SKIP+ oder SKIP-

Mit der Taste "SKIP+ / TUNING+" können Sie den nächsten Titel auswählen. Drücken und halten Sie die Taste gedrückt so sucht das Gerät innerhalb des Titels.

Mit der Taste "SKIP- / TUNING-" können Sie folgendes steuern:

Einmal gedrückt = Der gegenwärtige Titel wird erneut abgespielt.

Zweimal gedrückt = Das Gerät springt zum vorherigen Titel.

STOP

Die Wiedergabe wird beendet.

SCAN / PROG

Im Stopp-Modus kann der programmierte Wiedergabe-Modus ausgewählt werden (siehe „Programmierte Wiedergabe“).

Während der Wiedergabe einer Audio-CD:

Einmal gedrückt = Der aktuelle Titel wird wiederholt (Im Display "REP" Logo).
Dreimal gedrückt = Alle Titel der CD werden wiederholt (Im Display "REP" Logo + „ALL").
Viermal gedrückt = Die Titel werden in zufällig wiedergegeben (Im Display "RAND").
Fünfmal gedrückt = Die CD wird normal wiedergegeben.

Während der Wiedergabe von MP3-Musik (Im USB- oder CD-MP3 Modus):

Einmal gedrückt = Der aktuelle Titel wird wiederholt (Im Display "REP" Logo). Zweimal gedrückt = Der ausgewählte Ordner wird wiederholt abgespielt (Im Display „REP" Logo + „ALBUM“).

Dreimal gedrückt = Alle Titel der CD werden wiederholt (Im Display "REP" Logo + „ALL").

Viermal gedrückt = Die Titel werden in zufällig wiedergegeben (Im Display "RAND").

Fünfmal gedrückt = Die CD wird normal wiedergegeben

PRE. /FOLDER

Verwenden Sie die Taste um den Ordner zu wählen.

Programmierte Wiedergabe

Mit dieser Funktion können Sie eine bestimmte Reihenfolge der Titel programmieren.

1. Drücken Sie die „STOP“-Taste.

2. Drücken Sie die Taste "SCAN / PROG". "P_01" beginnt zu blinken im Display. P_01 zeigt den Speicherplatz an. Drücken Sie die Taste "SKIP+ / TUNING+" oder "SKIP- / TUNING-" um den gewünschten Titel zu wählen und drücken Sie danach die "SCAN / PROG" Taste erneut. Im Display wechselt die Anzeige von "P_01" auf "P_02".

3. Wählen Sie den nächsten Titel mit der Taste "SKIP+ / TUNING+" oder "SKIP- / TUNING-" und drücken Sie die Taste "SCAN / PROG" erneut. Wiederholen Sie die Schritte erneut bis alle gewünschten Titel gespeichert sind.

HINWEIS: Ist die Speicherkapazität der Titel voll erscheint im Display "PROGFULL".

1. Drücken Sie die "PLAY / PAUSE / CLOCK" Taste um die Wiedergabe zu starten. Links unten im Display wird dabei „PROG“ angezeigt.
2. Drücken Sie die Taste erneut um die Wiedergabe zu unterbrechen.
3. Um die Wiedergabe fortzusetzen drücken Sie die Taste "PLAY / PAUSE / CLOCK" erneut.
4. Um die programmierten Titel zu löschen drücken Sie zweimal die Taste "STOP". Die Anzeige „MEM“ im Display erlischt.

Musikwiedergabe im MP3-Format

Mit diesem Gerät ist es möglich, Musikstücke im MP3-Format abzuspielen. Das Gerät unterstützt auch alle gängigen CD-Typen: CD, CD-RW, CD-R. Das Gerät kann MP3-CDs abspielen. Bis zu 99 Tracks können komprimiert und auf diesen CDs gespeichert werden. Ihr Gerät erkennt automatisch eine MP3-CD (die Gesamtzahl der Titel und MP3s wird im Display angezeigt). Tracks können wie unter "Programmierte Wiedergabe" beschrieben programmiert werden.

KASSETTE

Kassette Abspielen

1. Drücken Sie die Taste "STANDBY / FUNCTION" bis "Tape" im Display angezeigt wird.
2. Drücken Sie die STOP/EJECT Taste um das Kassettenfach zu öffnen.
3. Legen Sie eine bespielte Audio-Kassette in das Kassettenfach mit der Bandöffnung nach oben.
4. Drücken Sie die „PLAY“ Taste, um die Wiedergabe zu starten.
5. Drücken Sie die „STOP/EJECT“ Taste, um die Wiedergabe zu Stoppen.
6. Spulen Sie wenn nötig, das Kassettenband in Richtung der Pfeiltaste auf (Siehe Pfeilrichtung der Kassettenbedienung).

7. Drücken Sie immer die „STOP/EJECT“ Taste wenn Sie das Band aufwickeln, oder das Band Stoppen möchten. Dies verhindert Schäden am Gerät und an ihrem Tonband.

8. Drücken Sie die „STOP/EJECT“ Taste um das Kassettenfach zu öffnen.

9. Um die Wiedergabe anzuhalten, drücken Sie die „PAUSE“ Taste. Drücken Sie die „PAUSE“ Taste erneut, um die Wiedergabe fortzusetzen.

Aufnahme

1. Legen Sie eine Audio-Kassette in das Kassettenfach ein. Vergewissern Sie sich dass der Schreibschutz der Kassette nicht entfernt wurde.
2. Wählen Sie den Funktionsmodus von dem Sie aufnehmen möchten und starten Sie gegebenenfalls die Wiedergabe.
3. Drücken Sie die „RECORD“ Taste beim Kassettenteil um die Aufnahme zu starten.
4. Wenn Sie die Aufnahme unterbrechen wollen drücken Sie die „PAUSE“ Taste am beim Kassettenteil. Um die Aufnahme fortzusetzen drücken Sie die Taste erneut.
5. Um die Aufnahme zu beenden drücken Sie die „STOP/EJECT“ Taste beim Kassettenteil.

MIKROFON / MITSING-FUNKTION

1. Stecken Sie das Mikrofon in die Anschlußbuchse „MIC“ auf der Rückseite des Gerätes.
2. Schalten das Mikrofon ein.
3. Durch Drücken der Tasten „LAUTSTÄRKE-“ und „LAUTSTÄRKE+“ ändert sich die Lautstärke der gewählten Quelle ebenso wie die Mikrofonlautstärke.
4. Wenn Sie die „RECORD“ Taste beim Kassettenteil drücken startet die Aufnahme.

Hinweis: Im Kassetten-Modus ist das Mikrofon nicht verwendbar.

KOPFHÖRER

Um Musik über Kopfhörer zu hören, schließen Sie ein 3.5mm Klinken-Kopfhörer an die Kopfhörerbuchse ihres Geräts an. Der Ton über die Lautsprecher wird unterbrochen, und automatisch auf die Kopfhörer umgeleitet.

DISCOLICHT-EFFEKT

Durch Drücken der Taste „LIGHT“ können Sie den Discolicht-Effekt ein- oder ausschalten.

TECHNISCHE DATEN

Spannungsversorgung	: AC 230V~ 50Hz
Batteriebetrieb	: 6x LR14, UM-2 ("C" size) 1.5 V
Frequenzbereich UKW	: 87.5 – 108MHz
Festsenderspeicher	: 30 UKW
Audio-Ausgangsleistung	: 2x 1.5W RMS

Technische Änderungen und Druckfehler vorbehalten

Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH

CE

ENVIRONMENTAL PROTECTION

Hiermit bestätigt Wörlein GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet.

Eine Kopie der Konformitätserklärung kann unter obenstehender Adresse bezogen werden.
