| Produkttyp | CO₂-, Temperatur- und Feuchtigkeitsmonitor |
| Marke / Modell | TECHNOLINE WL 1030 |
| Stromversorgung | Netzadapter 5 V DC, 1,2 A (inkl. KA0601A-0501200EUS) |
| CO₂-Messbereich | 400 bis 5000 ppm (Auflösung 1 ppm) |
| Temperaturbereich | 0 °C bis 50 °C / 32 °F bis 122 °F (Auflösung 0,1 °C/0,2 °F) |
| Relative Luftfeuchtigkeitsbereich | 20 % bis 95 % (Auflösung 1 %) |
| Display | Dreifarbbildschirm mit einstellbarer Hintergrundbeleuchtung |
| CO₂-Sensor | Nichtdispersiver Infrarotsensor (NDIR) mit automatischer Kalibrierung |
| Alarmfunktionen | Einstellbare visuelle und akustische Alarme für CO₂ und Luftfeuchtigkeit (hoch/niedrig) |
| Speicher | Max-, Min-, Mittelwerte über 24 h; gewichtete Mittelwerte 15 min und 8 h |
| Lüftungsempfehlungen | Farbanzeige je nach CO₂-Wert |
| Kalibrierung | Automatisch (Basislinie über 7 Tage) oder manuell (bei 400 ppm) |
| Betriebstemperatur | 0 °C bis 50 °C, < 95 % RH ohne Kondensation |
| Abmessungen | Nicht in der Anleitung angegeben |
| Gewicht | Nicht in der Anleitung angegeben |
| Wartung und Reinigung | Weiches Tuch, angefeuchtet mit Wasser und milder Seife; vor der Reinigung vom Netz trennen |
| Sicherheit | Nur für den Innenbereich; Gehäuse nicht öffnen; nicht Wasser, Feuer oder extremen Temperaturen aussetzen |
| Ersatzteile und Reparierbarkeit | Keine vom Benutzer austauschbaren Teile; Reparatur durch qualifizierten Techniker |
| Konformität | Richtlinie 2014/53/EU und ROHS 2011/65/EU |
Häufig gestellte Fragen - WL 1030 TECHNOLINE
Benutzerfragen zu WL 1030 TECHNOLINE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Klimakontrolle kostenlos im PDF-Format! Finden Sie Ihr Handbuch WL 1030 - TECHNOLINE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. WL 1030 von der Marke TECHNOLINE.
BEDIENUNGSANLEITUNG WL 1030 TECHNOLINE
WL 1030 – Bedienungsanleitung

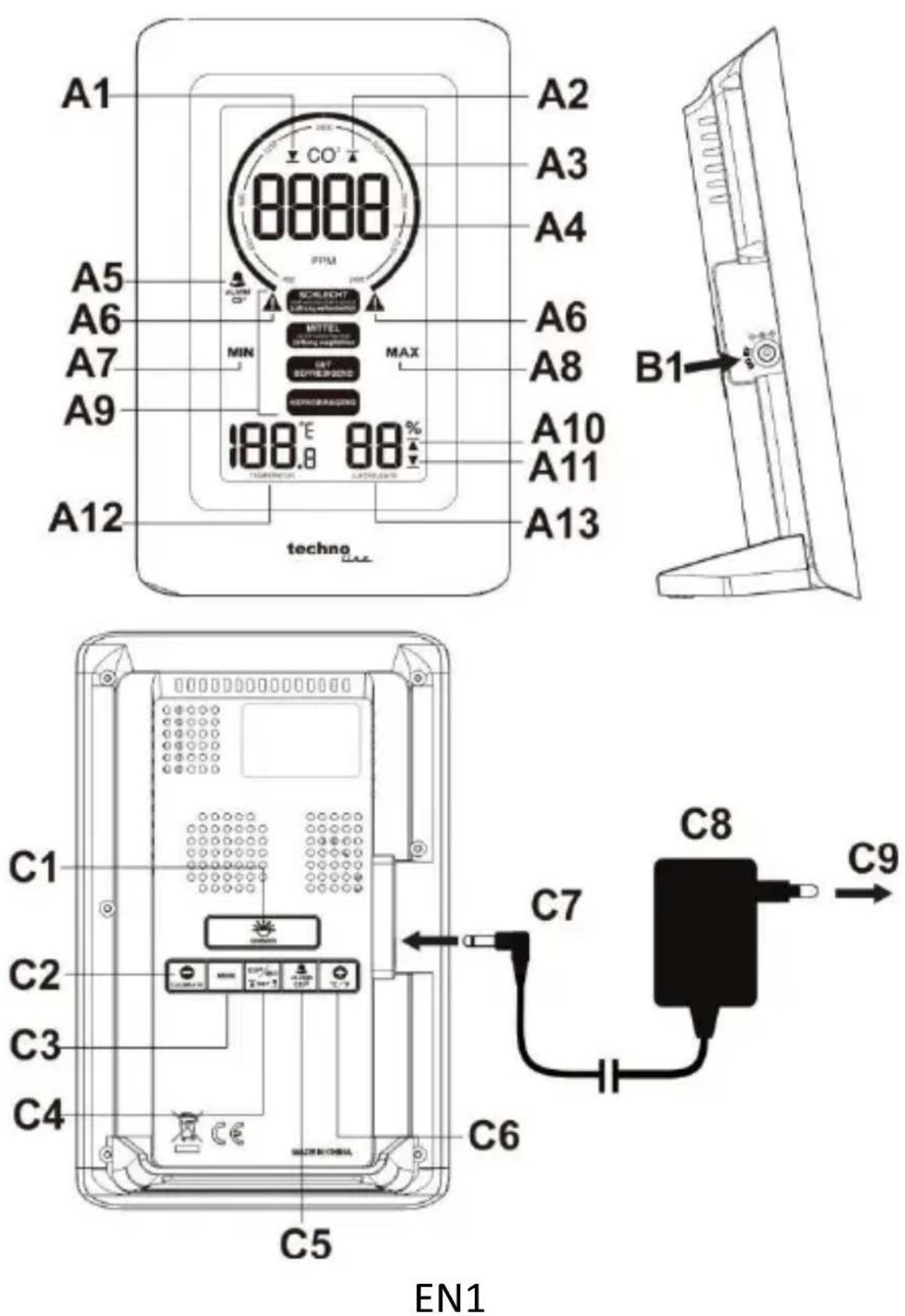

Übersicht
DE1

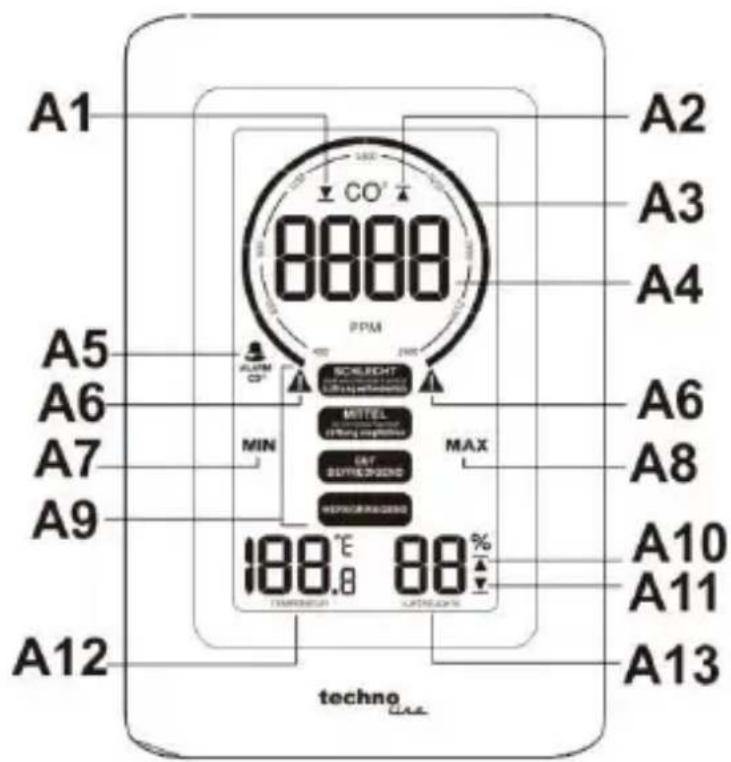

A - Vorderansicht
A1 - CO2-Untergrenzenalarm-Symbol
A2 - CO2-Obergrenzenalarm-Symbol
A3 - CO2-Bewegungsdiagram-Indikator
A4 - CO2-Anzeige
A5 - CO2-Klangalarm-Symbol
A6 - CO2-Warnsymbol
A7 - MIN-Symbol
A8 - MAX-Symbol
A9 - Lüftungsempfehlungen
A10 - Luftfeuchtigkeits-Obergrenzenalarm-Symbol
A11 - Luftfeuchtigkeits-Untergrenzenalarm-Symbol
A12 - Innentemperatur
A13 - Innenluftfeuchtigkeit

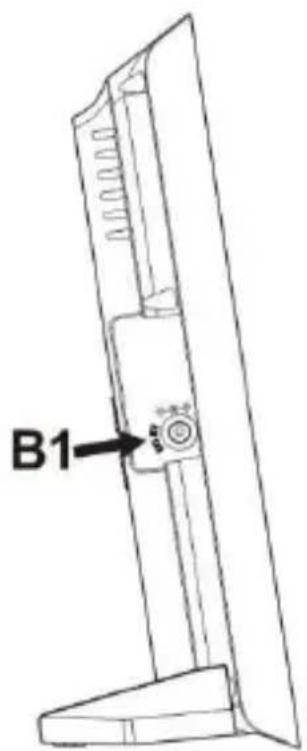

B - Seitenansicht
B1 - Netzteil-Anschluss

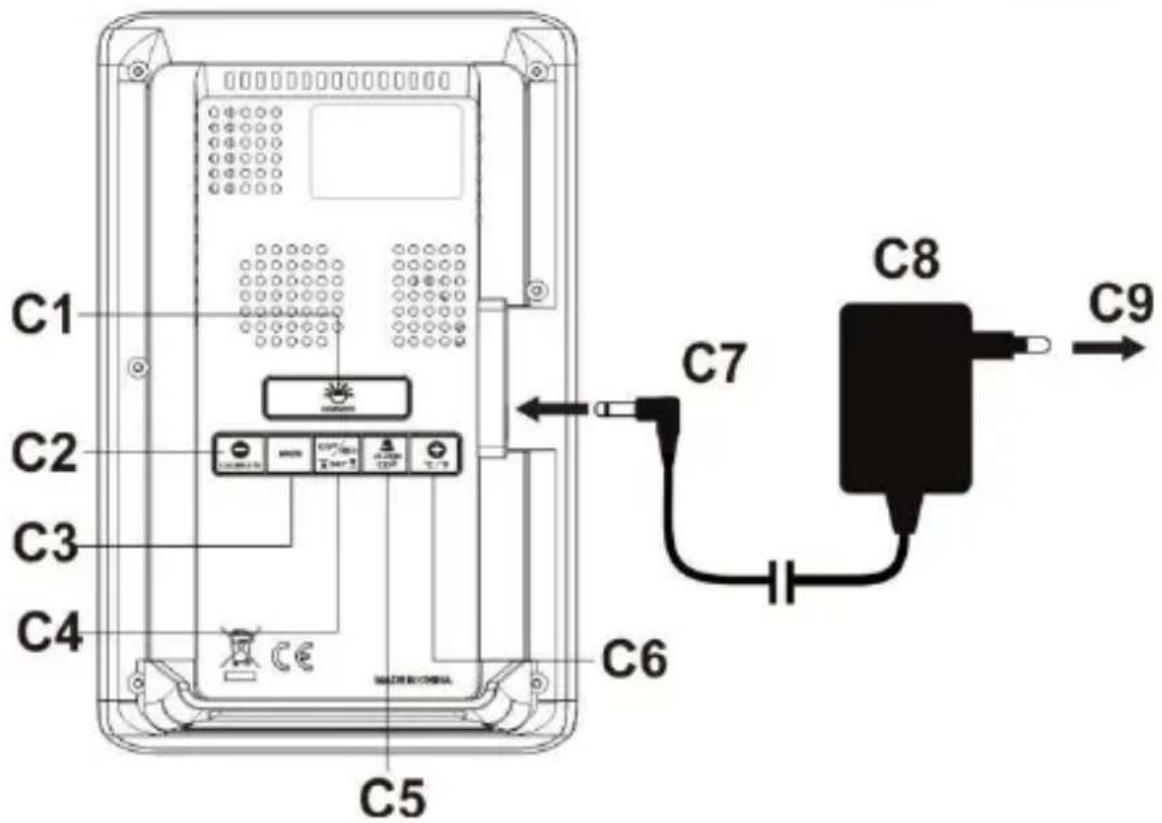

C - Rückansicht
C1 - "DIMMER" -Taste
C2 - "and "CALIBRATE" -Taste
C3 - "MEM" -Taste
C4 - "CO2/RH% / SET" -Taste
C5 - "ALARM CO2" -Taste
C6-“+”and ^ C / ^ -Taste
C7 - DC-Stecker verbinden, um das Gerät einzuschalten
C8 - AC/DC Netzteil
C9 - Schließen Sie den AC-Stecker an eine
Haushaltssteckdose an
Hauptfunktionen
- Dreifarbige Anzeigen von CO2-Niveau, Temperatur und relativer Luftfeuchtigkeit
- Nicht-dispersiver Infrarot(NDIR)-Gassensor zur CO2-Erkennung
GroBer CO2-Messbereich von 400 bis 5000 PPM - Farbige Darstellung der Luftungsempheflung auf der Grundlage der CO2-Konzentration in der Luft
DE2
Momentaner und zeitgewichteter Durchschnitt der CO2-Messung (15 Minuten / 8 Stunden)
Maximale, Minimale und Mittelwertspeicherung der letzten 24 Stunden
- Einstellbarer Ober- oder Untergrenzenalarm für CO2 mit optionalem Alarmton für Obergrenzenalarm
- Einstellbarer visueller Hoch- oder Niedrigwertalarm für Luftfeuchtigkeit
- Automatische CO2-Basislinienkalibrierung
- Hintergrundbeleuchting mit einstellbaren Helligeitsstufen
- Eingebauter Speicherchip zum Speichern von Einstellungen, wenn die Stromversorgung unterbrochen ist
Tischaufstellung
Stromversorgung: 5V~1.2A Netzteil KA0601A-0501200EUS (inklusive)
Inbetriebnahme
Stecken Sie das beiliegende 5V-1,2A Netzteil in eine AC-Wandsteckdose und dann in den Netzteilanschluss (B1) an der linken Rückseite der WL 1030. Die Anzeige wird mit der entsprechenden Temperatur und relativen Luftfeuchigkeit dargestellt.
Ihr CO2-Messwert zeigt "150" an und beginnnt einem Countdown in Sekunden mit einem sich bewegenden Diagramm. Die relevanten CO2-Daten werden in 2,5 Minuten angezeigt. In 24 Stunden kalibriert er sich weiter und zeigt die korrekten CO2-Daten an.
Wenn die Stromversorgung unterbrochen wird, Funktioniert der WL 1030 nicht, die Anzeige und die Hintergrundbeleuchtung werden ausgeschelt. Die Einstellungen Ihres Geräts werden vom internen Speicherchip beibehalten, so dass Ihr Monitor nach Wiederaufnahme der Stromversorgung wieder Funktioniert.
Lüftungsempfehlung auf der Grundlage der CO2-Konzentration in der Luft
DE3
| Messbereich | Anzeigestatus |
| Über 2000 ppm Äq. | SCHLECHT stark verschmutzte Raumluft Luftung erforderlich |
| 1501 – 2000 ppm Äq. | SCHLECHT stark verschutzte Raumluft Lüftung erforderlich |
| 1001 – 1500 ppm Äq. | MITTEL verschmutzte Raumluft Lüftung empfohlen |
| 601 – 1000 ppm Äq. | GUT BEFRIEDIGEND |
| 400 – 600 ppm Äq. | HERVORRAGEND |
Ihr CO2-Monitor misst und zeigt das CO2 in PPM mit Farbigen Luftungsempheflungen an:
Die CO2-Warnsymbole (A6) blinken, wenn der aktuelle CO2-Messwert über 2000 ppm liegt.
Einstellung des Obergrenzenalarme und Untergrenzenalarme für CO2 und Luftfeuchtigkeit
1) Halten Sie die "CO2/RH% / SET" Taste (C4) gedrückt. Die CO2 Ziffern "400" (Standard) blinken und das -Symbol (A1) wird angezeigt. Drücken Sie die "+" oder die "-Taste, um den Grenzwert des Untergrenzenalarms für CO2 in +/- 10 PPM-Schritten anzupassen. Der niedrigste Grenzwert ist 400 PPM.
2) Drücken Sie die "CO2/RH% / SET" Taste (C4) erneut. Die CO2 Ziffern "2000" (Standard) blinken und das Symbol (A2) wird angezeigt. Drücken Sie die "+" oder die "-" Taste, um den Grenzwert des Obergrenzenalarms für CO2 in +/- 10 PPM-Schritten anzupassen. Der höchste Grenzwert ist 5000 PPM.
3) Drücken Sie die “CO2/RH% / SET” Taste (C4) erneut. Die Luftfeuchtgkeits-Ziffern “ 35% " (Standard) blinken und das - Symbol (A1) wird angezeigt. Drücken Sie die "+" oder die "-" Taste, um den Grenzwert
des Untergrenzenalarms für die Luftfeuchtigkeit in +/- 1%-Sritten anzupassen. Der niedrigste Grenzwert ist 20%
4) Drücken Sie die "CO2/RH% / SET" Taste (C4) erneut. Die Luftfeuchtgkeits-Ziffern "70%" (Standard) blinken und das - Symbol (A2) wird angezeigt. Drücken Sie die "+" oder die "-" Taste, um den Grenzwert des Obergrenzenalarms für die Luftfeuchigkeit in +/- 1%-Sritten anzupassen. Der höchste Grenzwert ist 95%.
5) Drücken Sie die "CO2/RH% / SET" Taste (C4) erneut, um die Einstellung zu bestätigen und zu beenden. Der WL 1030 keht zum normalen Anzeigemodus zurück.
Hinweise:
- Halten Sie die "+" oder die "-" Taste gedrückt, um den Einstellvorgang zu beschleunigen.
- Ihr WL 1030 speichert ihre Einstellungen und verlässt den Alarmeinstellungsmodus, wenn für 10 Sekunden keine Taste gedrück wird.
4 verschiedene Alarmeinstellungen:
CO2-Untergrenzenalarm (Werkseinstellung 400 ppm Åq.)
CO2-Obergrenzenalarm (Werkseinstellung 2000 ppm Åq.)
Luftfeuchtigkeits-Untergrenzenalarm (Werkseinstellung 35%
Luftfeuchtigkeits-Obergrenzenalarm (Werkseinstellung 70%
Wenn das gemessene CO2 oder die Luftfeuchtigkeit die eingestellte obere /unte Alarmstufe erreicht, erscheint das entsprechende Symbol (A2) oder A1) und blinkt, um das Erreichen des Grenzwertes anzuzeigen.
Verwendung des akustischen CO2-Alarms (für den Obergrenzenalarm)
1) Drücken Sie die "ALARM CO2" Taste (C5), um den CO2 Alarm einzuschalten. Wenn der Alarm eingeschaltet ist, erscheint das CO2-Klangalarm-Symbol (A5) auf der Anzeige.
2) Wenn das gemessene CO2 den eingestellen Wert erreicht., blinken das -Symbol (A2) und CO2-Klangalarm-Symbol (A5). Es ertont kontinuierlich ein akustischer Signalton. Der Signalton beschleunigt sich, wenn der gemessene CO2-Gehalt die eingestellte Alarmstufe überschreitet.
In diesen Fall öffnen Sierette die Fenster, regulieren Sie die Belüftung und reduzieren Sie die Anzahl der Personen im Raum, um die Luftqualität ihrer Umgebung zu verbessern.
3) Drücken Sie die "ALARM CO2" Taste (C5), um den CO2-Klangalarm zu deaktivieren. Das Symbol (A2) blinkt weiterhin, solange der CO2-Gehalt den eingestillten Höchstwert überschreitet.
Zur Anzeige des maximalen (MAX), minimalen (MIN), 15-minütigen, 8-stündigen zeitgewichteten Mittelwertspeichers
1) Drücken Sie die "MEM"-Taste (C3) mehrfach, um erst die maximale und minimale Aufzeichnung der CO2-, Temperatur- und Luftfeuchtigkeitsmessungen (das MAX- oder MIN-Symbol wird angezeigt) anzuzeigen und dann die 15-Minuten und 8-Stunden zeitgewichteten Mittelwerte für CO2 (15 M oder 8Hr wird angezeigt).
Hinweis Sie müssen ihren Monitor mindestens 15 Minuten lang eingeschaltet haben, um den relevanten gewichteten Mittelwert des CO2-Gehalts der letzten 15 Minuten anzuzeigen. Und 8 Stunden, um den gewichteten Mittelwert der letzten 8 Stunden anzuzeigen.
2) Um die historischen Werte zurückzusetzen, halten Sie die "MEM"-Taste (C3) gedrückt, nachdem der Max / Min /15-M / 8-Hr -Messwert angezeigt wurde. Alle Ziffern auf der Anzeige werden zu "--" geändert und Ihr Monitor beginnnt, Daten für den{nachsten 24-Stunden-Zeitraum zu speichern.
Kalibrierung des CO2-Sensors
Dieser Monitor ist workseitig auf eine 400 PPM CO2-Standardkoncentration kalibriert.
Vorsicht: Kalibrieren Sie den Monitor nicht manuell in einer Umgebung mit unbekannter CO2-Konzentration.
Automatische Kalibrierung: Ihr Monitor ist mit einem Smartchip ausgestellt, so dass er sich automatisch kalibriert, um die Abweichung des CO2-Sensors bei längerem Gebrauch zu reduzieren. Er kalibriert sich automatisch auf den minimalen CO2-Messwert, der während 7 Tagen kontinuierlicher Überwachung ermittelt wurde.
Hinweis: Stellen Sie sicher, dass der Ort, an dem Sie ihren Monitor aufstellen, tätiglich mindestens etwa eine Stunde lang gut beluftet ist (mit einem CO2-Gehalt nahe 400 PPM), oder bringen Sie den Monitor tätigliche einzige Stunden lang in einen gut belufteten Raum, um die automatische Basislinienkalibrierung durchzuführen.
Manuelle Kalibrierung des CO2-Sensors
1) Stellen Sie ihren CO2-Monitor in eine 400 PPM-Kalibrierumgebung. Schalten Sie ein und warten Sie einzelments, bis der ersten CO2-Messwert angezeigt wird. Halten Sie die "CALIBRATE" Taste (C2) gedrückt, bis "CAL" auf der Anzeige blinkt.
2) Nach etwa 20 Minuten hört das Blinken auf und die Erstkalibrierung ist abgeschlossen. Ihr CO2-Monitor kehrt zum normalen Anzeigemodus zurück und setzen die Kalibrierung im Hintergrund fort. Der Monitor braucht 24 Stunden Laufzeit, bis der korrekte CO2-Wert anziegt wird.
Hinweis: Bitte warten Sie, bis Ihr CO2-Monitor den Kalibrierungsprozess von selbst abgeschlossen hat. Drücken Sie während des Vorgangs wieder die "CALIBRATE" (C2) Taste noch eine der anderen Taste.
Temperatur
Drücken Sie im normalen Anzeigemodus die "°C/°F" Taste (C6), um zwischen der Temperaturanzeige in °C oder °F umzuschalten.
Anzeigehelligkeit einstellen
Drücken Sie die "DIMMER" Taste (C1), um die Helligkeit der Anzeige auf sehr hell, weniger hell oder aus (OFF) zu setzen.
Fehlerbehebung
Keine Anzeige oder Funktionen
Prufen Sie ob das Netzteil richtig angeschlossen ist.
Reaktionszeit
Stellen Sie sicher, dass die Luftstromkanäle an der Rückseite des Monitors nicht blockiert oder abgedeckt sind.
CO2-Anzeige zeigt "Err" an
Der CO2-Sensor Funktioniert nicht richtig. Trennen Sie AC/DC-Netzteil (C8) für 10 Sekunden vom Strom. Danach das Netzteil wieder an den Strom anschließen.
Pflege und Wartung
- Stellen Sie ihren Monitor auf eine stabile Oberfläche und vermeiden Sie direkte Sonneneinstrahlung, übermäßige Hitze oder Feuchtigkeit.
- Reinigen Sie ihren Monitor mit einem weichen, nur mit milder Seife und Wasser angefeuchteten Tuch. Stärkere Mittel wie Benzin, Verdünner oder ähnliche Materialien können die Oberfläche Ihres Gerätes beschädigen. Vergewissern Sie sich, dass der Monitor vor der Reinigung vom Stromnetz getrennt ist.
- Entfernen Sie nicht die Rückwand des Gehäuses und verändern Sie keine Komponenten des Gerätes.
- Schließen Sie keine anderen AC/AC- oder AC/DC-Adapter mit abweichenden technischen Daten oder abweichender Spannung an.
CO2-Werte und Richtlinien
Nachstehend sind eine CO2-Referenzniveau aus im Allgemeinen aufgeführrt:
400~600 ppm Normal-/Grundniveau der Außenluft.
600~1,000 ppm Typisches Niveau für bewohnte Räume mit gutem Luftlaufustausch.
1,000 ~1,500 ppm Verschmutzte Raumluft, Luftung des Raumes empfohlen!
1,500~2,000 ppm Stark verschmutzte Raumluft: Folgen: Schlafrigkeit und schlechte Luft.
Lüftung des Raumes erforderlich!
2,000~5,000 ppm Sehr stark verschmutzte Raumluft.
Folgen: Kopfschmerzen, Schlafrigkeit und stagnierender, muffiger, stickiger Luft.
Schlechte Koncentration,
Aufm器samkeitsverlust, erhöhte
Herzfrequenz und leichte Übelkeit können
ebenfallsvorhandensein.
Lüftung des Raumes dringend erforderlich!
5,000 ppm Die Exposition kann zu ernsthaftem
Sauerstoffmangel führn, der dauerhafte
Hirnschäden, Koma und Tod zur Folge haben kann.
Umgehendes Lüften zwingend erforderlich!
Konformitätserklarung
Hiermit erklärt Technotrade, dass sich das Produkt WL 1030 in
Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlagigen Bestimmungen der Richtlinie 2014/53/EU und ROHS
2011/65/EG befindet. Die Original-EU-Konformitätserklung finden Sie
unter: www.technoline.de/doc/4029665610306
Technische Daten
CO2
Messbereich : 400 – 5000 PPM
Auflösung : 1 PPM
Genauigkeit : +/-5% +50 PPM
Aufwärmzeit : 1 Minute
Temperaturbereich : 0^ C bis 50^ C / 32^ F bis 122^ F
Temperaturaulösung: 0,1^ / 0,2^
Luftfeuchtgkeitsbereich : 20% - 95%
Luftfeuchtgkeitenbaulösung : 1%
Betriebstemperatur : 0^ bis 50^ / 32^ bis 122^ ,
< 95%, nicht kondensierend
Anzeige außerhalb des Bereichs
CO2 : 400 (≤ 400 PPM) /
HI (≥ 5000 PPM)
Temperatur : LO (≤ 0°C / 32°F) /
HI (≥ 50^ / 122^)
Luftfeuchtigkeit : 20% (≤ 20%) /
95% (≥ 95%)
Stromversorgung : 5V DC, 1,2A Netzteil
Standardstellungen
CO2 Alarm : Niedrig - 400, Hoch - 2000
RH% Alarm : Niedrig - 35%, Hoch - 70%
CO2 Klangalarm : Aus
Temperatur : ^ C
Anzeigenhelligeitsstufe : Hoch
Vorsichtsmaßnahmen
- Dieses Gerät ist für den Gebrauch in Innenräumen gedacht.
- Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
- Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
Tauchen Sie das Gerät nicht in Wasser. - Vermeiden Sie den Kontakt mit atzenden Materialien.
- Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
- Öffnen Sie nie das Gehäuse und verändern Sie nicht bauliche Bestandteile des Geräts.
Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!
Hinweispflicht nach dem Elektronikgerätegesetz
Laut Elektro- und Elektronikgerätegesetz (ElektroG) besteht Elektroschrott nicht in den Hausmull, sondern ist zu recyceeln oder umweltfreiendlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.
External Stromversorgung
| Veröffentlichte Informationen | Präziser Wert | Einheit |
| Modell-Nr. | KA0601A-0501200EUS | |
| Eingangsspannung | 100-240 | V |
| Eingangs-Wechselstromfrequenz | 50/60 | Hz |
| Ausgangsspannung | DC 5,0 | V |
| Ausgangsstrom | 1,2 | A |
| Ausgangsleistung | 6,0 | W |
| Durchschnittliche aktive Effizienz | ≥ 77,09 | % |
| Wirkungsgrad bei niedriger Last (10 %) | - | % |
| Leistungsaufnahme bei Nulllast | ≤ 0,10 | W |
Die relevanten Lastbedingungen sind wie folgt:
| Prozentualer Anteil des Ausgangsstroms auf dem Typenschild | |
| Lastzustand 1 | 100 % ± 2 % |
| Lastzustand 2 | 75 % ± 2 % |
| Lastzustand 3 | 50 % ± 2 % |
| Lastzustand 4 | 25 % ± 2 % |
| Lastzustand 5 | 10 % ± 1 % |
| Lastzustand 6 | 0 % (Leerlaufzustand) |
WL 1030 – Instruction manual
Overview
A - Front view
A1 - CO2 low alert icon
A2 - CO2 high alert icon
| Measuring range | Display status |
| Over 2000 ppm eq | SCHLECHT stark verschutzte Raumluft Lüftung erforderlich |
| 1501 – 2000 ppm eq | SCHLECHT stark verschutzte Raumluft Lüftung erforderlich |
| 1001 – 1500 ppm eq | MITTEL verschmutzte Raumluft Lüftung empfohlen |
| 601 – 1000 ppm eq | GUT BEFRIEDIGEND |
| 400 – 600 ppm eq | HERVORRAGEND |
| Plage de mesure | État d'affichage |
| Plus de 2000 ppm eq | SCHLECHT stark verschmutzte Raumluft Lüfung erforderlich |
| 1501 – 2000 ppm eq | SCHLECHT stark verschmutzte Raumluft Lüftung erforderlich |
| 1001 – 1500 ppm eq | MITTEL verschmutzte Raumluft Lüftung empfohlen |
| 601 – 1000 ppm eq | GUT BEFRIEDIGEND |
| 400 – 600 ppm eq | HERVORRAGEND |
www.technoline.de/doc/4029665610306
Specifications
CO2
| Rango de medida | Estado de presentación |
| Más de 2000 ppm eq | SCHLECHT stark verschutzte Raumluft Lüftung erforderlich |
| de 1501 a 2000 ppm eq | SCHLECHT stark verschutzte Raumluft Lüftung erforderlich |
| de 1001 a 1500 ppm eq | MITTEL verschmutzte Raumluft Lüftung empfohlen |
| de 601 a 1000 ppm eq | GUT BEFRIEDIGEND |
| de 400 a 600 ppm eq | HERVORRAGEND |
| Meetbereik | Schemstatus |
| Meer dan 2000 ppm eq | SCHLECHT stark verschmutzte Raumluft Luftung erforderlich |
| 1501 – 2000 ppm eq | SCHLECHT stark verschmutzte Raumluft Lüftung erforderlich |
| 1001 – 1500 ppm eq | MITTEL verschmutzte Raumluft Lüftung empfohlen |
| 601 – 1000 ppm eq | GUT BEFRIEDIGEND |
| 400 – 600 ppm eq | HERVORRAGEND |
Standaardinstellungen
| Intervallo di misurazione | Visualizzazione stato |
| Superiore a 2000 ppm eq | SCHLECHT stark verschmutzte Raumluft Liftung erforderlich |
| 1501 – 2000 ppm eq | SCHLECHT stark verschmutzte Raumluft Liftung erforderlich |
| 1001 – 1500 ppm eq | MITTEL verschmutzte Raumluft Liftung empfohlen |
| 601 – 1000 ppm eq | GUT BEFRIEDIGEND |
| 400 – 600 ppm eq | HERVORRAGEND |
| Zakres pomiaru wartość | Stan wyświetlacza |
| Ponad ekw. 2000 ppm | SCHLECHT stark verschmutzte Raumluft Lüfung erforderlich |
| Ekw. 1501–2000 ppm | SCHLECHT stark verschmutzte Raumluft Lüftung erforderlich |
| Ekw. 1001–1500 ppm | MITTEL verschmutzte Raumluft Lüftung empfohlen |
| Ekw. 601–1000 ppm | GUT BEFRIEDIGEND |
| Ekw. 400–600 ppm | HERVORRAGEND |
