BEDIENUNGSANLEITUNG DrumFit Indoor 24000 Race Sprint CECOTEC

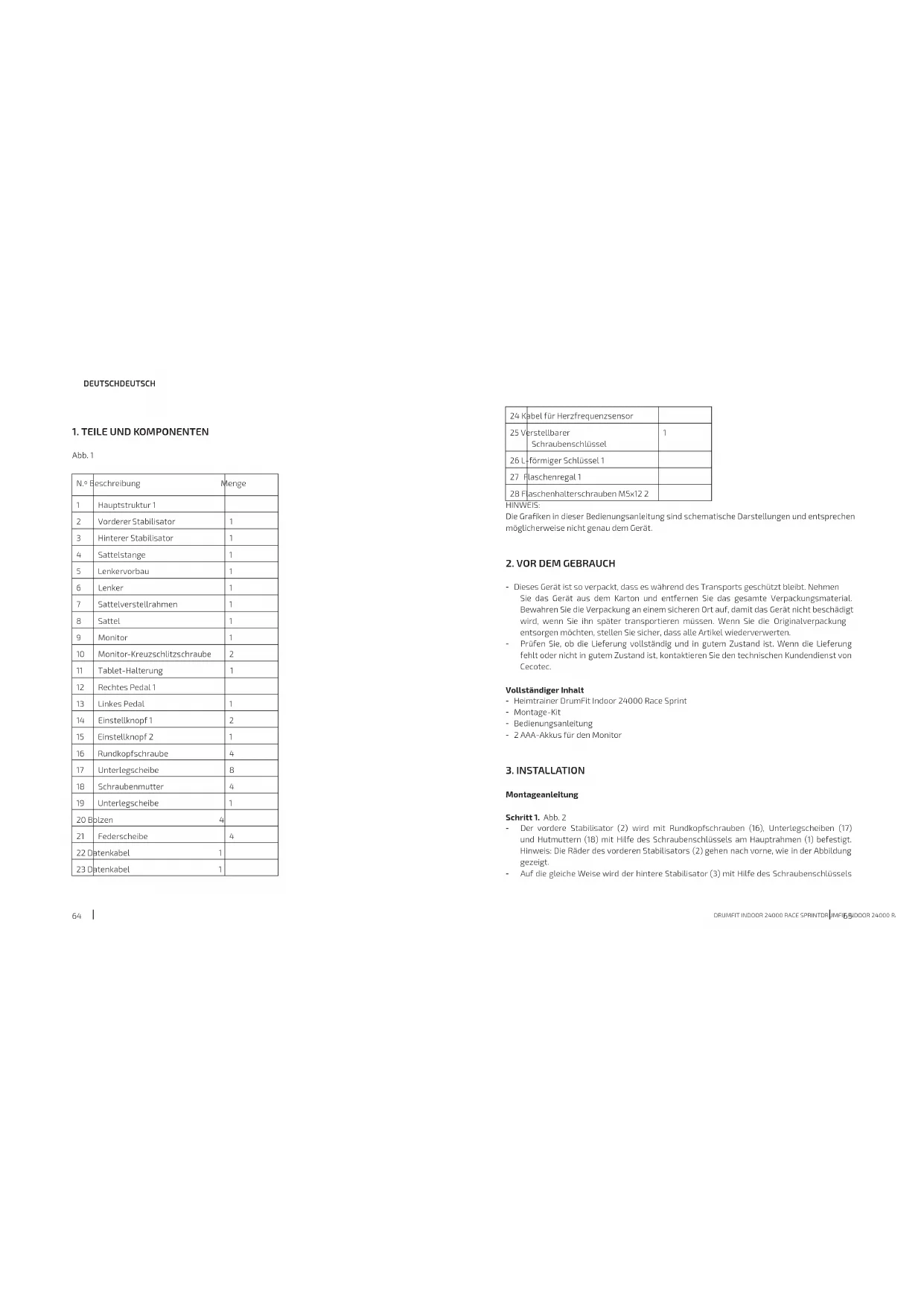

1. Teile und Komponenten 64

2. Vor dem Gebrauch 65

6. Reinigung und Wartung 69

7. Problembehebung 70

8. Technische Spezikationen 70

9. Recycling von Elektro-

und Elektronikgeräten 71

10. Garantie und Kundendienst 71

den Benutzer darf nicht von unbeaufsichtigten Kindern durchgeführt werden. - Halten Sie Kinder und Tiere vom Montagebereich fern, da es kleine Teile gibt, wenn Sie sie Verschlucken eine Erstickungsgefahr darstellen könnten. - Halten Sie Kinder und Haustiere von dem Gerät fern. Erlauben Sie Kindern nicht, das Gerät zu benutzen und/oder damit zu spielen. Es ist nur für Erwachsene Personen vorgesehen. - Benutzen Sie das Gerät auf einer festen, ebenen Oberäche mit einem schützenden Bodenbelag oder Teppich. - Stellen Sie sicher, dass die Schrauben und Muttern fest angezogen sind, bevor Sie die Maschine benutzen. - Die Sicherheit Ihres Geräts kann nur durch eine regelmäßige Abnutzt-/ Schadenüberprüfung gewährleistet werden. - Benutzen Sie das Gerät wie in der Gebrauchsanweisung beschrieben. Wenn Sie bei der Verwendung des Geräts defekte Teile nden oder während der Benutzung ungewöhnliche Geräusche abgibt, hören Sie auf, es zu benutzen. Verwenden Sie es nicht, bis das Problem gelöst ist. - Stellen Sie sicher, dass Sie genügend Platz haben, um die Teile einzubauen, bevor Sie beginnen. In den Zugangsbereichen des Geräts ist ein Freiraum von mindestens 0, 6 m für Notfälle vorzusehen. Wenn Sie mehrere Heimtrainer in der Nähe haben, können Sie die Zugangsbereiche gemeinsam nutzen. Achten Sie immer darauf, dass keine Gegenstände den Ein- und Ausstieg des Geräts behindern. SICHERHEITSHINWEISE Lesen Sie die folgenden Anweisungen sorgfältig durch, bevor Sie das Gerät benutzen. Bewahren Sie diese Bedienungsanleitung zum Nachschlagen oder für neue Benutzer auf. - Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie das Gerät zusammenbauen. Das Gerät ist nur dann sicher, wenn es ordnungsgemäß montiert, gepegt und verwendet wird. Es liegt in Ihrer Verantwortung, sicherzustellen, dass alle Benutzer über die in dieser Bedienungsanleitung erwähnten Vorsichtsmaßnahmen informiert sind. - Bevor Sie mit dem Training beginnen, sollten Sie Ihren Arzt konsultieren, wenn Sie gesundheitliche oder körperliche Beeinträchtigungen haben, die ein Sicherheitsrisiko darstellen oder die korrekte Verwendung des Geräts behindern könnten. Die Ratschläge Ihres Arztes sind unerlässlich, wenn Sie Medikamente gegen Blutdruck oder Cholesterin einnehmen. - Berücksichtigen Sie die Warnungen Ihres Körpers. Falsche oder übermäßige Bewegung könnten Ihrer Gesundheit schaden. Beenden Sie das Training, wenn Sie eines der folgenden Symptome verspüren: Schmerzen, Engegefühl in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Schwindel oder Übelkeit. Wenn bei Ihnen eines dieser Symptome auftritt, sollten Sie Ihren Hausarzt kontaktieren, bevor Sie Ihr Training fortsetzen. - Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung durchDRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT

Hinweise zu Batterien/Akkus - Batterien/Akkus nicht verbrennen oder hohen Temperaturen aussetzen, da sie explodieren können. - Batterien/Akkus können unter extremen Bedingungen undicht werden. Wenn die Batterien/Akkus auslaufen, berühren Sie die Flüssigkeit nicht. Wenn Flüssigkeit mit der Haut in Kontakt kommt, sofort mit Wasser und Seife waschen. Falls die Flüssigkeit in Kontakt mit den Augen kommt, waschen Sie sich die Augen während mindestens 10 Minuten und suchen Sie sich ärztliche Hilfe auf. Tragen Sie beim Umgang mit der Batterie/Akku Handschuhe und entsorgen Sie ihn umgehend gemäß den örtlichen Vorschriften. - Vermeiden Sie den Kontakt zwischen Batterien/Akkus und kleinen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln oder Schrauben. - Die Batterien/Akkus dürfen in keiner Weise verändert werden. - Die Batterien/Akkus müssen zur sicheren Entsorgung aus dem Gerät entfernt werden. - Außerhalb der Reichweite von Kindern aufbewahren Batterien/Akkus, die verschluckt werden können. - Das Verschlucken von Batterien/Akkus kann zu Verbrennungen, Weichteilperforation und Tod führen. Kann innerhalb von zwei Stunden nach Verschlucken schwere Verbrennungen verursachen. - Wenn Batterien/Akkus verschluckt werden, sofort einen Arzt aufsuchen. - Die Stromversorgungsklemmen der Batterien/Akkus und die Batterien dürfen nicht kurzgeschlossen werden. - Wenn das Gerät über einen längeren Zeitraum gelagert werden soll, ist es ratsam, Batterien/Akkus zu entfernen. - Tragen Sie angemessene Kleidung, wenn Sie das Gerät benutzen. Vermeiden Sie weite Kleidung, die auf dem Gerät stecken bleiben oder die Bewegung erschweren könnte. - HINWEIS: Dieses Trainingsgerät ist nicht für hochpräzise Zwecke geeignet. Dieses Gerät ist der Klasse H zugeordnet. - WARNUNG: Diese Maschine arbeitet mit Trägheit. Seien Sie während der Fahrt vorsichtig und vergewissern Sie sich, dass Sie zum Stillstand gekommen sind, bevor Sie aussteigen, da die Trägheit des Lenkrads und der Pedale zu Verletzungen bei Ihnen oder anderen führen kann. - Max. Tragbarkeit: 120 kg. - Es wird nicht für den Außeneinsatz empfohlen. - Dieses Gerät ist nur für den Hausgebrauch bestimmt und darf nicht in Bars, Restaurants, Bauernhöfen, Hotels, Motels und Büros verwendet werden. - Dieses Gerät darf nicht für therapeutische Anwendungen verwendet werden. - Seien Sie vorsichtig, wenn Sie das Gerät anheben oder bewegen, und so nicht Ihren Rücken nicht verletzen. - HINWEIS: Sensoren, die die Herzfrequenz anzeigen, können ungenau sein, da es sich nicht um ein medizinisches Gerät handelt. Die Sensoren können die geschätzte Herzfrequenz anzeigen. Wenn Sie sich unwohl fühlen, hören Sie sofort auf zu trainieren. Das kann für Ihre Gesundheit gefährlich sein. Bei anhaltenden Beschwerden ist unverzüglich ein Arzt aufzusuchen. - Im Falle eines Schadens wenden Sie sich bitte an den oziellen technischen Kundendienst von Cecotec für Informationen, Reparaturen oder Rücksendungen. - Wenn Teile aus dem Gerät herausragen, können sie die Bewegungsfreiheit des Benutzers einschränken.DRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT

DEUTSCH DEUTSCH 24 Kabel für Herzfrequenzsensor

26 L-förmiger Schlüssel 1 27 Flaschenregal 1 28 Flaschenhalterschrauben M5x12 2 HINWEIS: Die Graken in dieser Bedienungsanleitung sind schematische Darstellungen und entsprechen möglicherweise nicht genau dem Gerät.

- Dieses Gerät ist so verpackt, dass es während des Transports geschützt bleibt. Nehmen Sie das Gerät aus dem Karton und entfernen Sie das gesamte Verpackungsmaterial. Bewahren Sie die Verpackung an einem sicheren Ort auf, damit das Gerät nicht beschädigt wird, wenn Sie ihn später transportieren müssen. Wenn Sie die Originalverpackung entsorgen möchten, stellen Sie sicher, dass alle Artikel wiederverwerten. - Prüfen Sie, ob die Lieferung vollständig und in gutem Zustand ist. Wenn die Lieferung fehlt oder nicht in gutem Zustand ist, kontaktieren Sie den technischen Kundendienst von Cecotec. Vollständiger Inhalt - Heimtrainer DrumFit Indoor 24000 Race Sprint - Montage-Kit - Bedienungsanleitung - 2 AAA-Akkus für den Monitor

Montageanleitung Schritt 1. Abb. 2 - Der vordere Stabilisator (2) wird mit Rundkopfschrauben (16), Unterlegscheiben (17) und Hutmuttern (18) mit Hilfe des Schraubenschlüssels am Hauptrahmen (1) befestigt. Hinweis: Die Räder des vorderen Stabilisators (2) gehen nach vorne, wie in der Abbildung gezeigt. - Auf die gleiche Weise wird der hintere Stabilisator (3) mit Hilfe des Schraubenschlüssels

DEUTSCH DEUTSCH - Setzen Sie den Monitor zunächst auf den Lenker (6). - Schließen Sie das Datenkabel (23) an das Kabel auf der Rückseite des Monitors (22) an. Stecken Sie dann das Kabel des Herzfrequenzsensors (24) in die dafür vorgesehene Önung. - Setzen Sie dann den Tablet-Halter (11) auf den Lenker. Schritt 7. Abb. 9 Zum Schluss schrauben Sie das Flaschengestell (27) mit 2 Schrauben (28) an die Hauptstruktur (1). Achtung: Vergewissern Sie sich vor der Benutzung des Fahrrads, dass alle Teile fest angezogen sind und dass das Gerät auf einem stabilen Untergrund steht.

Wie man auf den Heimtrainer auf- und absteigt - Vergewissern Sie sich vor dem Aufsteigen auf das Gerät, dass die Pedale stillstehen. Stellen Sie sich seitlich neben das Gerät und legen Sie das Bein, das dem Gerät am nächsten ist, darüber, setzen Sie sich dann auf den Sattel und stellen Sie Ihre Füße auf die Pedale. - Um von dem Heimtrainer abzusteigen, gehen Sie in umgekehrter Reihenfolge vor. Einstellung des Widerstandes Der Tretwiderstand wird mit dem Spannungseinstellknopf am Hauptrahmen eingestellt. Um den Widerstand zu erhöhen, drehen Sie den Drehknopf im Uhrzeigersinn. Um den Widerstand zu verringern, drehen Sie den Drehknopf gegen den Uhrzeigersinn. Wenn eine Notbremsung erforderlich ist, drücken Sie den Knopf, bis die Pedale anhalten. Einstellung des Sattels - Beachten Sie bei der Einstellung der Sattelhöhe, dass Ihre Hüfte in der untersten Position des Pedals nicht zur Seite gekippt ist und Ihr Fuß vollständig auf der Fußplatte steht. - Stellen Sie den Sattel richtig ein, um maximale Ezienz und Komfort während des Trainings zu gewährleisten. Der Sattel bendet sich in der richtigen Position, wenn der Fahrer ein leicht gebeugtes Knie hat und eines der Pedale in einem 90-Grad-Winkel zum Boden steht. - Um die Sattelhöhe einzustellen, lösen Sie einfach den Höhenverstellknopf, heben oder senken den Sitz auf die gewünschte Höhe und ziehen den Knopf wieder fest. Lenkerverstellung - Vergewissern Sie sich, dass die Lenkerhöhe ungefähr gleich weit von der Sattelhöhe entfernt ist; beachten Sie, dass dieser Parameter von der Biomechanik und Physiologie des Fahrers abhängt. Wenn Sie sich in dieser Position nicht wohlfühlen oder Ihre Knie mit mit Rundkopfschrauben (16), Unterlegscheiben (17) und Hutmuttern (18) am Hauptrahmen (1) befestigt. - Achtung: Die Füße der hinteren Stabilisierungsstange (3) sind verstellbar, so dass die Maschine auf dem Boden nivelliert werden kann. Die Räder an der vorderen Stabilisatorstange (2) ermöglichen es, die Maschine über eine kurze Strecke zu bewegen. Schritt 2. Abb. 3 - Bringen Sie das rechte Pedal (12) mit der Markierung R am Hauptrahmen (1) an und sichern Sie es mit dem Schraubenschlüssel (25). Hinweis: Im Uhrzeigersinn anziehen. - Auf die gleiche Weise das linke Pedal (13) mit der Markierung L am Hauptrahmen (1) anbringen und mit dem Schraubenschlüssel (25) befestigen. Hinweis: Gegen den Uhrzeigersinn anziehen. - An der Rückseite und der Vorderseite des Hauptrahmens (1) sind Einstellknöpfe 1 (14) angebracht. Bitte beachten Sie, dass es nicht notwendig ist, die Schrauben in diesem Schritt festzuziehen. Schritt 3. Abb. 4 - Die Sattelstütze (4) wird in den Hauptrahmen (1) eingesetzt. Dazu muss der Einstellknopf (14) entfernt werden. Nach dem Einsetzen der Sattelstütze (4) muss der Einstellknopf 1 (14) in das Loch der Sattelstütze gesteckt werden, das Ihnen am besten passt. - In gleicher Weise wird der Lenkervorbau (5) in die Hauptstruktur (1) eingesetzt. Dazu muss der Einstellknopf (14) entfernt werden. Nach dem Einsetzen des Lenkervorbaus (5) muss der Einstellknopf 1 (14) in das Loch des Lenkervorbaus gesteckt werden, das Ihnen am besten passt. Hinweis: Mit dem Einstellknopf (14) kann die Höhe der Sattelstütze (4) oder der Lenkerstütze (5) eingestellt werden. Nach dem Einstellen der Sattelstützen müssen die Knöpfe (14) angezogen werden. Schritt 4. Abb. 5 Der Sattelverstellrahmen (7) wird an der Sattelstütze (4) montiert und mit einer Unterlegscheibe (19) und dem Verstellknopf 2 (15) befestigt. Hinweis: Lösen Sie den Einstellknopf (15), um die Position des Sattelverstellrahmens (7) vorwärts und rückwärts in die entsprechende Position zu bringen. Der Einstellknopf (15) muss vor der Benutzung der Maschine festgezogen werden. Schritt 5. Abb. 6 Der Lenker (6) wird mit Federscheiben (21) und Schrauben (20) mit dem Inbusschlüssel am Lenkervorbau (5) befestigt. Schritt 6. Abb. 7 und Abb. 8DRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT

a. Sobald Sie die Recovery-Taste gedrückt haben, hören Sie auf, in die Pedale zu treten, während Sie Ihre Hände auf dem Herzfrequenzmesser halten. Der Zähler beginnt mit dem Rückwärtszählen bis zu einem Countdown von 60 Sekunden. Am Ende dieses Countdowns zeigt der Monitor einen Wert zwischen F1 und F6 an, der von der Herzfrequenzkapazität abhängt.

F1 Exzellent F2 Sehr gut F3 Gut F4 Normal F5 Unterdurchschnittlich F6 Schwache c. Drücken Sie die RECOVERY-Taste erneut, um zum Startbildschirm zurückzukehren.

5. FITNESSINFORMATION

Eine angemessene Schulung sollte die folgenden Schritte umfassen: - Aufwärmen: besteht aus einer 5 bis 10 Minuten dauernden Dehnungs- und Übungseinheit mit geringer Intensität. Ein richtiges Aufwärmen sorgt für einen Anstieg der Körpertemperatur, der Herzfrequenz und des Kreislaufs, was die Vorbereitung auf das Training erleichtert. Abb. 10 - Training: Es handelt sich um eine Übungseinheit von 20 bis 30 Minuten Dauer. (Hinweis: Halten Sie in den ersten Wochen des Trainings Ihre Herzfrequenz nicht länger als 20 Minuten hoch). Abb. 11 - Dehnung: 5 bis 10 Minuten dehnen. Dies erhöht Ihre Flexibilität und hilft, möglichen Verletzungen nach dem Training vorzubeugen. Abb. 10

6. REINIGUNG UND WARTUNG

- Schmieren Sie regelmäßig die Teile, die sich während des Trainings bewegen, um eine vorzeitige Abnutzung zu verhindern. - Prüfen und ziehen Sie alle Teile vor der Verwendung nach. Wenn ein Teil in schlechtem Zustand ist, ersetzen Sie es sofort und benutzen Sie das Gerät nicht, bis es in einwandfreiem Zustand ist. dem Lenker kollidieren, sollten Sie die Höhe ein wenig erhöhen. - Um die Lenkerhöhe einzustellen, lösen Sie einfach den Drehknopf für die Lenkerhöheneinstellung, stellen den Lenker auf die gewünschte Höhe ein und ziehen ihn wieder fest. Betrieb des Bildschirms

1. Automatisch ein/ausschalten

a. Der Monitor schaltet sich automatisch ein, wenn er ein Signal vom Geschwindigkeitssensor erkennt oder wenn das Symbol gedrückt wird. b. Der Monitor schaltet sich automatisch aus, wenn der Geschwindigkeitssensor kein Signal sendet und das Symbol 4 Minuten lang nicht gedrückt wird.

a. SCAN: Diese Funktion zeigt die verschiedenen Funktionen der Reihe nach an und hält bei jeder Funktion 6 Sekunden lang an. Folgen Sie der nachstehenden Reihenfolge: TIME-DIST- CAL-PULSE-RPM/SPEED b. SPEED: 0-99.9 km/h. Wenn 4 Sekunden lang kein Signal empfangen wird, wird die Geschwindigkeit auf 0,0 km/h gesetzt. c. UpM: 0-999 d. TIME: 0-99.59 Sekunden. Wenn es keine Zielzeit gibt, dient die Zeit als Zähler. Wenn eine Zielzeit eingestellt ist, zeigt der Zähler die verbleibende Zeit bis zum Erreichen des Ziels an. e. DISTANCE: 0-99,9 km. Wenn es keine Zielentfernung gibt, akkumuliert der Monitor die Entfernung. Wenn ein Zielwert festgelegt wurde, zeigt der Monitor die verbleibende Entfernung bis zum Erreichen des Zielwerts an. f. CALORIES: 0-999 Kalorien. Wenn es einen Zielwert für die Kalorien gibt, zeigt das Display die verbleibenden Kalorien an, um den Zielwert zu erreichen. Wenn kein Ziel eingestellt ist, zählt die Anzeige die Kalorien. g. PULSE: 0-230. Es dauert 6 Sekunden, bis die Herzfrequenz nach der Erkennung auf dem Display angezeigt wird. Der Herzfrequenzalarm ertönt, wenn die aktuelle Pulsfrequenz über dem Zielwert liegt.

a. SET. Drücken Sie SET, um den Zielwert zu erhöhen. Wenn Sie die Taste gedrückt halten, erhöht sich der Wert schneller. b. MODE/ENTER. Drücken Sie diese Taste, um eine Funktion auszuwählen. Wenn Sie MODE länger als 2 Sekunden gedrückt halten, werden alle Funktionen zurückgesetzt. c. RESET. Drücken Sie im Funktionseinstellungsmodus einmal, um die angezeigten Funktionsdaten zu löschen. Wenn Sie diese Taste länger als 2 Sekunden drücken, werden die Werte aller Funktionen gelöscht. d. RECOVERY. Sobald ein Pulssignal erkannt wurde, drücken Sie die RECOVERY-Taste, um den Erholungsmodus aufzurufen und Ihre Herzfrequenz-Erholungsfähigkeit anzuzeigen.DRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT

Dieses Symbol weist darauf hin, dass das Produkt und/oder der Akku gemäß den geltenden Vorschriften getrennt vom Hausmüll entsorgt werden muss. Wenn dieses Produkt das Ende seiner Nutzungsdauer erreicht hat, sollten Sie die Batterien/Akkus entfernen und es zu einer von den örtlichen Behörden bestimmten Sammelstelle bringen. Die Verbraucher müssen sich mit Ihren örtlichen Behörden oder Einzelhändlern in Verbindung setzen, um Informationen über die ordnungsgemäße Entsorgung ihrer Altgeräte und/ oder ihre Akkus zu erhalten. Die Einhaltung der oben genannten Leitlinien trägt zum Schutz der Umwelt bei.

10. GARANTIE UND KUNDENDIENST

Cecotec haftet gegenüber dem Endnutzer oder Verbraucher für jegliche Konformitätsmängel, die zum Zeitpunkt der Lieferung des Produkts bestehen, gemäß den in den geltenden Vorschriften festgelegten Bedingungen und Fristen. Es wird empfohlen, dass Reparaturen von qualiziertem Personal durchgeführt werden. Sollte unerwartet eine Störung auftreten oder haben Sie Fragen über Ihrem Produkt, können Sie sich mit dem Kundendienst in Verbindung setzen über die Telefonnummer: [phone]

Die geistigen Eigentumsrechte an den Texten in dieser Bedienungsleitung liegen bei CECOTEC INNOVACIONES, S.L. Alle Rechte vorbehalten. Der Inhalt dieser Veröentlichung darf ohne vorherige Genehmigung von CECOTEC INNOVACIONES, S.L. weder ganz noch teilweise vervielfältigt, in einem Wiederherstellungssystem gespeichert, übertragen oder verbreitet werden (elektronisch, mechanisch, Fotokopie, Aufzeichnung oder ähnliches). - Der Heimtrainer kann mit einem leicht angefeuchteten Tuch und ein mildes Reinigungsmittel gereinigt werden. Keine Lösungsmittel verwenden. - Versuchen Sie nicht, den Heimtrainer selbst zu reparieren. Wenn Sie Schwierigkeiten beim Zusammenbau oder bei der Verwendung haben oder glauben, Teile zu vermissen, wenden Sie sich an Ihren Händler oder den oziellen technischen Kundendienst von Cecotec. Hinweis: Die Häugkeit der Reinigung und Wartung der Geräte hängt von der Häugkeit und Intensität der Nutzung ab.

Problem Ursache Lösung Die Basis ist instabil. Der Boden ist nicht eben oder es bendet sich ein Gegenstand unter dem Stabilisator. Los soportes roscados del estabilizador trasero no están correctamente ajustados Entfernen Sie das Objekt. Ajuste los soportes roscados de los extremos del estabilizador trasero. Der Lenker ist nicht stabil. Die Bolzen sind lose. Ziehen Sie die Schrauben fest. Laute Geräusche von sich bewegenden Teilen. Die Teile sind nicht richtig angezogen. Ziehen Sie sie fest.

8. TECHNISCHE SPEZIFIKATIONEN

Referenz des Gerätes: 07245 Produkt: DrumFit Indoor 24000 Race Sprint Maximales Nutzergewicht: 120 Kg Klasse H Abmessungen: 109x55x124 cm Gewicht: 28,7 kg Die technischen Daten können ohne vorherige Ankündigung geändert werden, um die Produktqualität zu verbessern. Hergestellt in China | Entworfen in SpanienDRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT
