INSTRUKCJA OBSŁUGI DrumFit Indoor 24000 Race Sprint CECOTEC

1. Części i komponenty 96

4. Funkcjonowanie 99

5. Informacje związane z ćwiczeniami 101

6. Czyszczenie i konserwacja 101

7. Rozwiązywanie problemów 102

8. Specykacja techniczna 102

9. Recykling urządzeń elektrycznych

i elektronicznych 103

10. Gwarancja i Serwis techniczny 103

- Trzymaj dzieci i zwierzęta z dala od miejsca montażu, ponieważ znajdują się tam małe części, które mogą spowodować ryzyko zadławienia w przypadku połknięcia. - Trzymaj dzieci i zwierzęta z dala od urządzenia. Nie pozwalaj dzieciom używać i/lub bawić się maszyną. Przeznaczony jest wyłącznie dla osób dorosłych. - Używaj rower na solidnej i płaskiej powierzchni pokrytej ochronną wykładziną lub dywanem. - Przed użyciem maszyny upewnij się, że śruby i nakrętki są dokręcone. - Poziom bezpieczeństwa maszyny może być zapewniony tylko poprzez regularne przeglądy pod kątem uszkodzeń lub oznak zużycia. - Używaj maszyny w sposób wskazany w niniejszej instrukcji obsługi. Jeśli podczas montażu lub testowania urządzenia znajdziesz wadliwą część lub jeśli urządzenie wydaje nietypowy dźwięk podczas użytkowania, przestań z niego korzystać. Nie używaj go, dopóki problem nie zostanie rozwiązany. - Przed rozpoczęciem upewnij się, że masz wystarczająco dużo miejsca, aby rozmieścić części. Pozostaw co najmniej 0,6 m wolnej przestrzeni dostępu do urządzenia na wypadek sytuacji awaryjnych. Możesz udostępnić przestrzenie dostępu, jeśli masz w pobliżu więcej urządzeń. Zawsze upewnij się, że żadne przedmioty nie blokują dojścia do maszyny.

INSTRUKCJA BEZPIECZEŃSTWA

Prosimy o uważne przeczytanie poniższych instrukcji przed użyciem urządzenia. Zachowaj tę instrukcję do wykorzystania w przyszłości lub dla nowych użytkowników. - Przeczytaj instrukcję w całości przed przystąpieniem do montażu urządzenia. Produkt będzie bezpieczny tylko wtedy, gdy będzie prawidłowo zmontowany, utrzymany i używany. Twoim obowiązkiem jest upewnienie się, że wszyscy użytkownicy zostali poinformowani o środkach ostrożności wymienionych w niniejszej instrukcji. - Przed rozpoczęciem sesji treningowej zaleca się skonsultowanie się z lekarzem, jeśli cierpisz na problemy zdrowotne, które mogą stwarzać zagrożenie dla bezpieczeństwa lub utrudniać prawidłowe korzystanie z urządzenia. Porada lekarza jest niezbędna, jeśli zażywasz leki na ciśnienie lub cholesterol. - Słuchaj swojego ciała. Nieprawidłowe lub nadmierne ćwiczenia mogą szkodzić zdrowiu. Przerwij ćwiczenia, jeśli wystąpi którykolwiek z następujących objawów: ból, ucisk w klatce piersiowej, nieregularne bicie serca, skrajna duszność, zawroty głowy lub nudności. Jeśli odczuwasz którykolwiek z tych objawów, przed kontynuowaniem treningu skontaktuj się ze swoim lekarzem rodzinnym. - To urządzenie może być używane przez dzieci w wieku od 8 lat oraz osoby o ograniczonych zdolnościach zycznych, sensorycznych lub umysłowych lub bez doświadczenia i wiedzy, jeśli są pod nadzorem lub są odpowiednio poinstruowane odnośnie bezpiecznego korzystania z urządzenia i rozumieją związane z nim zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja urządzenia przez użytkownika nie mogą być przeprowadzane przez dzieci.DRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT

Instrukcje dotyczące baterii - Nie spalaj ani nie wystawiaj baterii na działanie wysokich temperatur, ponieważ mogą eksplodować. - Baterie mogą wyciec w ekstremalnych warunkach. Jeśli baterie wyciekają, nie dotykaj płynu. Jeśli płyn wejdzie w kontakt ze skórą, natychmiast przemyj ją mydłem i wodą. Jeśli płyn dostanie się do oczu, należy je natychmiast przepłukać dużą ilością czystej wody przez co najmniej 10 minut i zasięgnąć porady lekarza. Podczas dotykania baterii należy nosić rękawiczki i natychmiast zutylizować je zgodnie z lokalnymi przepisami. - Unikaj kontaktu baterii z małymi metalowymi przedmiotami, takimi jak spinacze, monety, klucze, gwoździe lub śruby. - Nie modykuj baterii w żaden sposób. - Baterie należy wyjąć z urządzenia w celu jego bezpiecznej utylizacji. - Trzymaj baterie z dala od dzieci, jako że istnieje ryzyko połknięcia. - Połknięcie baterii może spowodować oparzenia, perforację tkanek miękkich i śmierć. Może powodować poważne oparzenia w ciągu dwóch godzin od spożycia. - W przypadku połknięcia baterii udaj się szybko do najbliższego centrum medycznego. - Zaciski zasilające baterie nie mogą ulec zwarciu. - Jeśli urządzenie będzie schowane przez dłuższy czas, zaleca się wyjęcie baterii. - Baterie muszą być włożone we właściwej pozycji. Przy ich wymianie należy zwrócić uwagę na polaryzację. - Podczas używania maszyny noś odpowiednią odzież. Unikaj noszenia luźnej odzieży, ponieważ może ona zostać wciągnięta przez maszynę lub utrudniać poruszanie się. - OSTRZEŻENIE: ten sprzęt treningowy nie nadaje się do treningów wymagających wysokiej precyzji. Ten sprzęt jest klasy H. - OSTRZEŻENIE: urządzenie działa na zasadzie inercji. Zachowaj ostrożność podczas gdy rower znajduje się w ruchu i upewnij się, że jest zupełnie zatrzymany przed zejściem z niego, jako że inercja kierownicy i pedałów może wyrządzić szkodę użytkownikowi lub osobom wokół. - Maksymalna waga użytkownika: 120 kg. - Nie jest zalecany do użytku na zewnątrz. - To urządzenie przeznaczone jest wyłącznie do użytku domowego i nie nadaje się do użytku w barach, restauracjach, gospodarstwach rolnych, hotelach, motelach i biurach. - To urządzenie nie nadaje się do użytku terapeutycznego. - Zachowaj ostrożność podczas podnoszenia lub przenoszenia roweru, aby nie nadwyrężyć pleców. - OSTRZEŻENIE: czujniki wskazujące tętno mogą być niedokładne, jako że nie jest to urządzenie medyczne. Czujniki mogą podawać szacunkowe informacje o tętnie. W przypadku jakiegokolwiek dyskomfortu natychmiast przerwij ćwiczenie. To może być niebezpieczne dla zdrowia. Jeśli nie ustąpi, natychmiast udaj się do najbliższego centrum medycznego. - Jeśli przypadku konieczności naprawy, skonsultuj się z dystrybutorem, aby uzyskać więcej informacji lub skontaktuj się z Działem Obsługi Klienta Cecotec. - Jeśli którakolwiek z części wystaje z urządzenia, może przeszkadzać w ruchu użytkownika.DRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT

POLSKI POLSKI 23 Przewód transmisji danych 1 24 Przewód czujnika tętna

25 Klucz angielski 1 26 Klucz typu L 1 27 Uchwyt na butelkę 1 28 Śruby do mocowania uchwytu na butelkę

UWAGA: Graka tej instrukcji obsługi jest schematyczna i możliwe, że nie będzie całkowicie zgodna z produktem.

- To urządzenie jest zapakowane w opakowanie zaprojektowane w celu ochrony podczas transportu. Wyjmij urządzenie z pudełka i usuń wszystkie materiały opakowaniowe. Oryginalne pudełko i inne elementy opakowania można przechowywać w bezpiecznym miejscu, aby zapobiec uszkodzeniu urządzenia w przypadku konieczności jego transportu w przyszłości. Jeśli chcesz pozbyć się oryginalnego opakowania, pamiętaj o prawidłowym recyklingu wszystkich jego elementów. - Upewnij się, że wszystkie części i komponenty są dołączone, i są w dobrym stanie. Jeśli któregokolwiek z nich brakuje lub nie są w dobrym stanie, należy niezwłocznie skontaktować się z ocjalnym Serwisem Technicznym Cecotec. Zawartość opakowania - Rower treningowy DrumFit Indoor 24000 Race Sprint - Zestaw do montażu - Ta instrukcja obsługi - 2 baterie AAA do monitora

Instrukcje montażowe Krok 1. Rys. 2 - Przedni stabilizator (2) należy zamontować do głównej struktury (1) śrubami z zaokrągloną główką (16), płaskimi podkładkami (17) i nakrętkami ślepymi (18) za pomocą

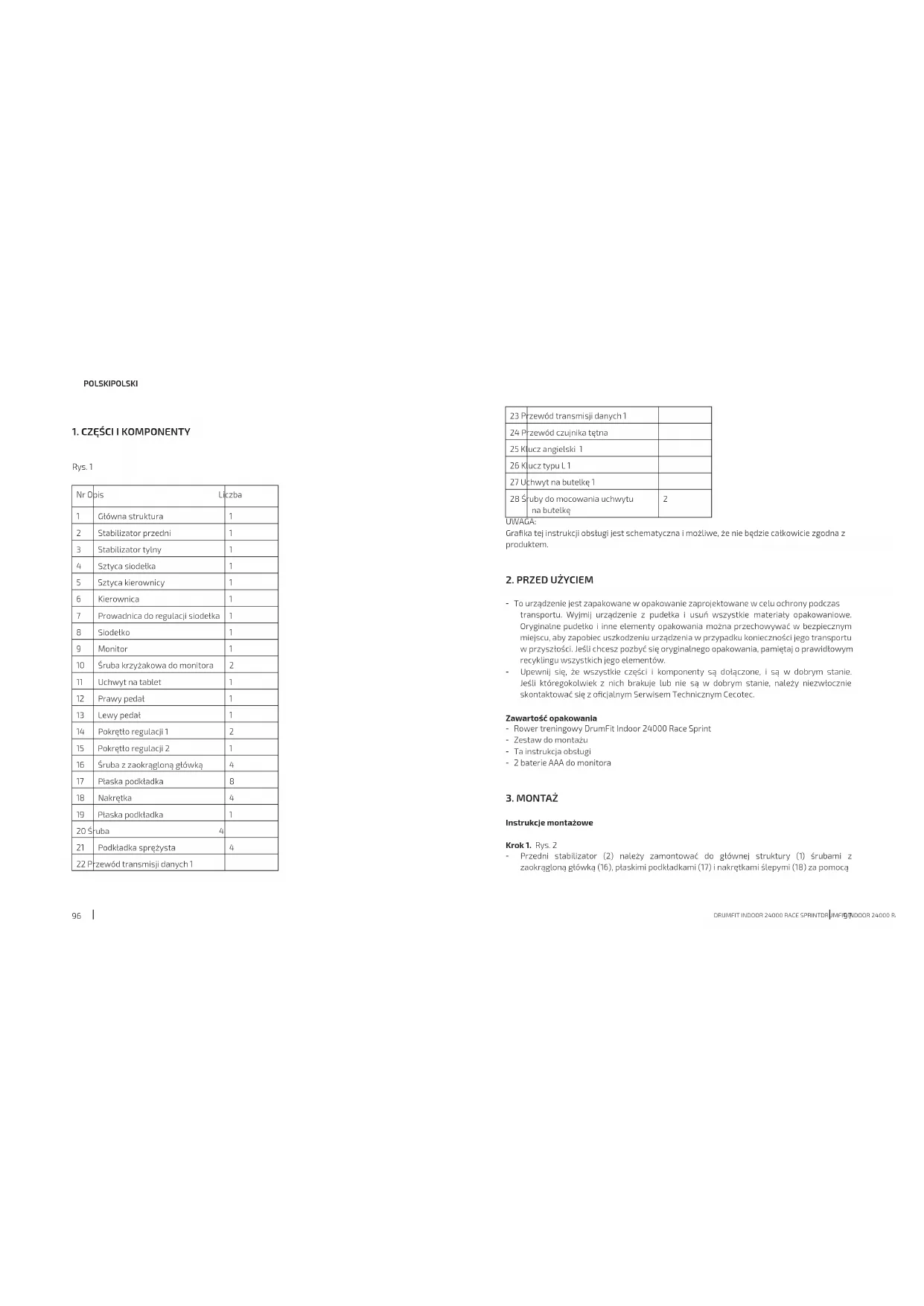

1. CZĘŚCI I KOMPONENTY

Rys. 1 Nr Opis Liczba 1 Główna struktura 1 2 Stabilizator przedni 1 3 Stabilizator tylny 1 4 Sztyca siodełka 1 5 Sztyca kierownicy 1 6 Kierownica 1 7 Prowadnica do regulacji siodełka 1 8 Siodełko 1 9 Monitor 1 10 Śruba krzyżakowa do monitora 2 11 Uchwyt na tablet 1 12 Prawy pedał 1 13 Lewy pedał 1 14 Pokrętło regulacji 1 2 15 Pokrętło regulacji 2 1 16 Śruba z zaokrągloną główką 4 17 Płaska podkładka 8 18 Nakrętka 4 19 Płaska podkładka 1 20 Śruba 4 21 Podkładka sprężysta 4 22 Przewód transmisji danych 1DRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT

POLSKI POLSKI Krok 6. Rys. 7. - rys. 8 - Najpierw umieść monitor na kierownicy (6). - Podłącz przewód transmisji danych (23) do przewodu z tyłu monitora (22). Następnie podłącz przewód czujnika tętna (24) do oznaczonego dla niego otworu. - Następnie umieść uchwyt na tablet (11) na kierownicy. Krok 7. Rys. 9 Na koniec przykręć uchwyt na butelkę (27) do głównej struktury (1) za pomocą 2 śrub (28). Uwaga: przed użyciem roweru należy upewnić się, że wszystkie części są dobrze dokręcone, a maszyna stoi na stabilnym podłożu.

Jak wejść lub zejść z roweru - Przed wejściem na rower sprawdź, czy pedały są zatrzymane. Stań z boku roweru i przesuń nad nim nogę znajdującą się najbliżej roweru, a następnie usiądź na siodełku i włóż stopy w pedały. - Aby zejść z roweru, wykonaj poprzednią procedurę, ale w odwrotnej kolejności. Regulacja oporu Opór pedałowania reguluje się za pomocą pokrętła naciągu znajdującego się na głównym korpusie. Aby zwiększyć opór, obróć pokrętło zgodnie z ruchem wskazówek zegara. Aby zmniejszyć opór, obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara. Jeśli chcesz zatrzymać awaryjnie urządzenie, wciśnij pokrętło, aż pedały zatrzymają się. Regulacja siodełka - Aby wyregulować wysokość siodełka, pamiętaj, że prawidłowa pozycja to taka, w której biodra nie są przechylone na jedną stronę, gdy pedał jest w dolnej pozycji, a stopa jest idealnie wsunięta i zatrzaśnięta w uchwycie na palce. - Odpowiednio dopasuj pozycję siodełka, aby zapewnić maksymalną efektywność i komfort podczas ćwiczeń. Siodełko jest we właściwej pozycji, jeśli jeździec ma lekko zgięte kolano, gdy jeden z pedałów znajduje się pod kątem 90 stopni do podłoża. - Aby wyregulować wysokość siodełka, wystarczy poluzować pokrętło regulacji wysokości, podnieść lub opuścić siodełko na żądaną wysokość i dokręcić pokrętło. Montaż kierownicy - Upewnij się, że wysokość kierownicy jest w przybliżeniu w równej odległości od wysokości siodełka, pamiętaj, że ten parametr będzie zależał od biomechaniki i zjologii użytkownika. Jeśli czujesz się niewygodnie w tej pozycji lub kolana uderzają w kierownicę, powinieneś klucza angielskiego. Ważne: kółka przedniego stabilizatora (2) muszą być zamontowane z przodu, tak jak na rysunku. - W podobny sposób należy zamontować tylny stabilizator (3) do głównej struktury (1) śrubami z zaokrągloną główką (16), płaskimi podkładkami (17) i nakrętkami ślepymi (18) za pomocą klucza angielskiego. - Uwaga: Nogi tylnego stabilizatora (3) są regulowane, można ustawić sprzęt w stosunku do podłogi. Kółka na przednim stabilizatorze (2) pozwalają na przemieszczanie sprzętu na niewielkich odległościach. Krok 2. Rys. 3 - Zamontuj prawy pedał (12) oznaczony literą R do głównej struktury (1) za pomocą klucza angielskiego (25). Ważne: dokręć go zgodnie z ruchem wskazówek zegara. - Podobnie zamontuj lewy pedał (13) oznaczony literą L do głównej struktury (1) za pomocą klucza angielskiego (25). Ważne: dokręć go odwrotnie do ruchu wskazówek zegara. - Pokrętła regulacji 1 (14) montują się w części przedniej i tylnej głównej struktury (1). Nie jest wymagane ich dokręcanie. Krok 3. Rys. 4 - Sztycę siodełka (4) montuje się do głównej struktury (1). W tym celu należy wyjąć pokrętło regulacji (14). Po włożeniu sztycy siodełka (4), pokrętło regulacji 1 (14) należy umiejscowić w otworze sztycy, który najbardziej odpowiada użytkownikowi. - Podobnie należy włożyć sztycę kierownicy (5) do głównej struktury (1). W tym celu należy wyjąć pokrętło regulacji (14). Po włożeniu sztycy kierownicy (5), pokrętło regulacji 1 (14) należy umiejscowić w otworze sztycy, który najbardziej odpowiada użytkownikowi. Ważne: Pokrętło regulacji (14) służy do regulacji wysokości sztycy siodełka (4) lub sztycy kierownicy (5). Po wyregulowaniu sztyc siodła (4) (5) należy dokręcić pokrętła. Krok 4. Rys. 5 Prowadnica regulacji siedziska (7) jest zamontowana na sztycy siodełka (4) i zabezpieczona płaską podkładką (19) i pokrętłem regulacji 2 (15). Ważne: Poluzuj pokrętło regulacji (15), aby wyregulować położenie prowadnicy regulacji siodełka (7) w przód i w tył do odpowiedniego położenia. Przed użyciem urządzenia należy dokręcić pokrętło regulacji (15). Krok 5. Rys. 6 Kierownicę (6) mocuje się do sztycy kierownicy (5) za pomocą podkładek sprężystych (21) i śrub (20) używając klucza imbusowego.DRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT

a. Po naciśnięciu klawisza RECOVERY przestań pedałować, trzymając ręce na czujniku tętna. Licznik rozpocznie odliczanie do tyłu od 60 sekund. Po zakończeniu odliczania monitor pokaże wartość pomiędzy F1 a F6, w zależności od strefy tętna.

F1 Doskonała F2 Bardzo dobra F3 Dobra F4 Normalna F5 Poniżej średniej F6 Słaba c. Naciśnij ponownie klawisz RECOVERY, aby powrócić do ekranu głównego.

5. INFORMACJE ZWIĄZANE Z ĆWICZENIAMI

Prawidłowy trening powinien składać się z następujących kroków: - Rozgrzewka: składa się z sesji rozciągania i ćwiczeń o niskiej intensywności trwających od 5 do 10 minut. Prawidłowa rozgrzewka zapewnia wzrost temperatury ciała, tętna i krążenia, pomagając przygotować się do ćwiczeń. Rys. 10 - Trening: jest to sesja ćwiczeń trwająca od 20 do 30 minut. (Ważne: podczas pierwszych kilku tygodni ćwiczeń nie utrzymuj wysokiego tętna dłużej niż 20 minut). Rys. 11 - Chłodzenie: prostowanie od 5 do 10 minut. Zwiększy to Twoją elastyczność i pomoże zapobiec możliwym kontuzjom po wysiłku. Rys. 10

6. CZYSZCZENIE I KONSERWACJA

- Okresowo smaruj części, które poruszają się podczas ćwiczeń, aby zapobiec przedwczesnemu pogorszeniu. - Sprawdź i dokręć wszystkie części przed użyciem. Jeśli jakakolwiek część jest w złym stanie, natychmiast ją wymień i nie używaj sprzętu, dopóki nie będzie w idealnym stanie. - Sprzęt można czyścić lekko wilgotną ściereczką i łagodnym detergentem. Nie używaj rozpuszczalników. nieco zwiększyć swój wzrost. - Aby wyregulować wysokość kierownicy, poluzuj pokrętło regulacji wysokości kierownicy, ustaw kierownicę na żądaną wysokość i dokręć. Monitorowanie działania

1. Automatyczne uruchamianie / wyłączenie.

a. Monitor włącza się automatycznie po wykryciu sygnału z czujnika prędkości lub naciśnięciu klawisza. b. Monitor wyłącza się automatycznie w przypadku braku sygnału z czujnika prędkości lub braku naciśnięcia klawisza przez 4 minuty.

a. SCAN: Pokazuje różne kolejne funkcje, zatrzymując się na każdej z nich po 6 sekund. Postępuj zgodnie z następującą sekwencją: TIME-DIST-CAL-PULSE-RPM/SPEED b. SPEED: 0-99.9 km/h. Jeśli przez 4 sekundy nie zostanie odebrany żaden sygnał, zostanie wyświetlona prędkość 0,0 km/h. c. RPM: 0-999 d. TIME: 0-99.59 sek. Jeśli nie ustawiono czasu docelowego, rolę licznika pełni zegar. Jeśli natomiast ustawiony jest czas docelowy, licznik pokazuje czas pozostały do osiągnięcia celu. e. DISTANCE: 0-99.9 km. Jeśli nie ma odległości docelowej, monitor pokazuje przebyty dystans. Jeśli została ustawiona wartość docelowa, monitor wyświetla odległość pozostałą do osiągnięcia odległości docelowej. f. CALORIES: 0-999 cal. Jeśli istnieje docelowa wartość kalorii, wyświetlacz pokazuje liczbę kalorii pozostałych do osiągnięcia celu. Jeśli nie ustawiono żadnego celu, wyświetlacz pokazuje spalone kalorie. g. PULSE: 0-230. Puls pojawia się na wyświetlaczu po 6 sekundach od wykrycia. Alarm tętna włączy się, jeśli bieżące tętno przekroczy wartość docelową.

a. SET. Naciśnij SET, aby zwiększyć wartość docelową. Jeśli przytrzymasz przycisk, wartość będzie rosła szybciej. b. MODE/ENTER. Służy do wyboru funkcji. Jeśli przytrzymasz przycisk MODE przez dłużej niż 2 sekundy, wszystkie funkcje zostaną zresetowane. c. RESET. W trybie ustawiania funkcji, naciśnij przycisk raz, aby wyczyścić wyświetlane dane funkcji. Jeśli przytrzymasz przycisk wciśnięty przez dłużej niż 2 sekundy, wartości wszystkich funkcji zostaną usunięte. d. RECOVERY. Po wykryciu sygnału tętna naciśnij przycisk RECOVERY, aby przejść do trybu regeneracji i sprawdzić zdolność do regeneracji i powrotu tętna do normy.DRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT

Ten symbol oznacza, że zgodnie z obowiązującymi przepisami produkt i/ lub baterię należy utylizować oddzielnie od odpadów domowych. Kiedy ten produkt osiągnie koniec okresu użytkowania, należy wyjąć baterie/ akumulatory i przekazać go do punktu zbiórki wyznaczonego przez władze lokalne. Aby uzyskać szczegółowe informacje na temat najbardziej odpowiedniego sposobu utylizacji sprzętu gospodarstwa domowego i/lub odpowiednich baterii, konsument powinien skontaktować się z lokalnymi władzami. Przestrzeganie powyższych wytycznych pomoże chronić środowisko.

10. GWARANCJA I SERWIS TECHNICZNY

Cecotec odpowie użytkownikowi lub konsumentowi końcowemu za wszelkie niezgodności występujące w momencie dostawy produktu na warunkach i terminach określonych w obowiązujących przepisach. Zaleca się, aby naprawy były przeprowadzane przez wyspecjalizowany personel. Jeśli wykryjesz problem z produktem lub masz jakiekolwiek pytania, skontaktuj się z ocjalnym Serwisem Pomocy Technicznej Cecotec pod numerem telefonu [phone].

Prawa własności intelektualnej do tekstów tej instrukcji obsługi należą do CECOTEC INNOVACIONES, S.L. Wszelkie prawa zastrzeżone. Treść niniejszej publikacji nie może być w całości ani w części reprodukowana, przechowywana w systemie wyszukiwania, przekazywana lub rozpowszechniana w jakikolwiek sposób (elektroniczny, mechaniczny, fotokopiowany, nagrywany lub podobny) bez uprzedniej zgody CECOTEC INNOVACIONES, SL - Nie próbuj samodzielnie naprawiać sprzętu. Jeśli masz trudności z montażem, użytkowaniem lub uważasz, że brakuje części, skontaktuj się z ocjalnym serwisem pomocy technicznej Cecotec. Uwaga: Częstotliwość czyszczenia i konserwacji sprzętu zależy od częstotliwości i intensywności użytkowania.

7. ROZWIĄZYWANIE PROBLEMÓW

Problem Powód Rozwiązanie Fundament jest niestabilny. Podłoże nie jest płaskie lub pod stabilizatorem znajduje się jakiś przedmiot. Gwintowane wsporniki tylnego stabilizatora nie są prawidłowo wyregulowane Usuń przedmiot. Dokręć gwintowane wsporniki na końcach tylnego stabilizatora. Kierownica nie jest stabilna. Śruby są poluzowane. Dokręć śruby. Głośny dźwięk ruchomych części. Części nie są dobrze dokręcone. Dokręcić je.

8. SPECYFIKACJA TECHNICZNA

Referencja produktu: 07245 Produkt: Rower treningowy DrumFit Indoor 24000 Race Sprint Waga maksymalna użytkownika: 120 kg Klasa H Wymiary: 109x55x124 cm Waga: 28,7 kg Specykacje techniczne mogą ulec zmianie bez wcześniejszego powiadomienia w celu poprawy jakości produktu. Wyprodukowano w Chinach | Zaprojektowano w HiszpaniiDRUMFIT INDOOR 24000 RACE SPRINTDRUMFIT INDOOR 24000 RACE SPRINT
