Produkttyp	Manuelle Entblätterungsmaschine
Modell	HT-BT-16
Marke	Hillvert
Abmessungen (L x B x H)	420 x 420 x 390 mm
Durchmesser der Schale	413 mm
Gewicht	6,15 kg
Mechanismus	Manuell (Kurbel)
Hauptfunktion	Entfernen der Blätter von frisch geschnittenen Zweigen
Material der Schale	Stahl (vernünftige Schätzung)
Gitter mit Flügeln	Ja, abnehmbar
Anzahl der Klingen	Nicht angegeben, aber austauschbar
Klingenart	Quer oder längs
Installation	Auf einer ebenen, stabilen und trockenen Oberfläche
Verwendung	Kurbel im Uhrzeigersinn drehen
Wartung	Regelmäßige Reinigung mit einem weichen Tuch
Klingenwechsel	Mutter lösen, Klingen herausziehen
Sicherheit	Handschuhe tragen, Klingen nicht berühren
Schutz	Schutzdeckel inklusive
Reinigung nach Gebrauch	Schale und Netz leeren, mit warmem Wasser waschen
Lagerung	Trockener und kühler Ort, vor Feuchtigkeit geschützt
Reparaturfähigkeit	Reparatur nur durch den Kundendienst

Häufig gestellte Fragen - HTBT16 Hillvert

Wie montiere ich die Entblätterungsmaschine Hillvert HTBT16?

Stellen Sie die Schale auf eine ebene Fläche. Legen Sie das Gitter mit den Klingen auf die Schale. Legen Sie die Zweige gleichmäßig auf das Gitter. Setzen Sie den Deckel auf, indem Sie die Befestigungsmutter mit der Welle des Getriebes ausrichten. Befestigen Sie die Kurbel oben auf dem Deckel.

Wie benutze ich die Entblätterungsmaschine HTBT16?

Bereiten Sie frisch geschnittene Zweige vor. Drehen Sie die Kurbel im Uhrzeigersinn. Die Gummis drücken die Zweige gegen das Gitter, die Blätter fallen in die Schale. Fahren Sie fort, bis das gewünschte Ergebnis erreicht ist.

Wie reinige ich das Gerät nach Gebrauch?

Bauen Sie das Gerät auseinander. Waschen Sie alle Komponenten mit warmem Wasser und bei Bedarf mit einem milden Reinigungsmittel. Trocknen Sie sie gründlich ab, bevor Sie sie wieder zusammenbauen. Tauchen Sie das Gerät nicht in Wasser.

Wie wechsle ich die Klingen der Entblätterungsmaschine?

Tragen Sie Schutzhandschuhe. Drehen Sie das Gitter so, dass die Klingen nach oben zeigen. Lösen Sie die Befestigungsmutter. Schieben Sie die abgenutzten Klingen heraus und setzen Sie neue ein. Ziehen Sie die Mutter fest.

Was sind die wichtigen Sicherheitshinweise?

Lesen Sie vor der Verwendung das Handbuch. Tragen Sie Handschuhe. Berühren Sie die Klingen nicht mit den Händen. Halten Sie das Gerät von Kindern fern. Benutzen Sie es auf einer stabilen Oberfläche. Lassen Sie das Gerät nicht unbeaufsichtigt eingeschaltet.

Ist die Entblätterungsmaschine HTBT16 elektrisch?

Nein, es ist ein manuel betriebenes Gerät, das mit einer Kurbel bedient wird. Es wird keine Stromversorgung benötigt.

Welche Arten von Zweigen kann ich verwenden?

Verwenden Sie frisch geschnittene Zweige von geeigneter Länge, um die Drehung zu erleichtern. Das Gerät ist zum Entfernen von Blättern verschiedener Zweigarten konzipiert.

Wie pflege ich die Entblätterungsmaschine für eine lange Lebensdauer?

Reinigen Sie die Teile regelmäßig. Überprüfen Sie das Gerät vor jedem Gebrauch auf Beschädigungen. Lagern Sie es an einem trockenen Ort. Verwenden Sie keine aggressiven Chemikalien.

Was tun, wenn das Gerät beschädigt ist?

Wenn Sie Beschädigungen oder Auffälligkeiten feststellen, schalten Sie das Gerät sofort aus und kontaktieren Sie den Kundendienst des Herstellers. Führen Sie keine Reparaturen selbst durch.

Was sind die Abmessungen und das Gewicht des Geräts?

Abmessungen: 420 x 420 x 390 mm. Durchmesser der Schale: 413 mm. Gewicht: 6,15 kg.

BEDIENUNGSANLEITUNG HTBT16 Hillvert

BEDIENUNGSCANLEITUNG

USER MANUAL

INSTRUKCJA OBSLUGI

NAVOD KPOUZITI

MANUEL D'UTILISATION

ISTRUZIONI PER L'USO

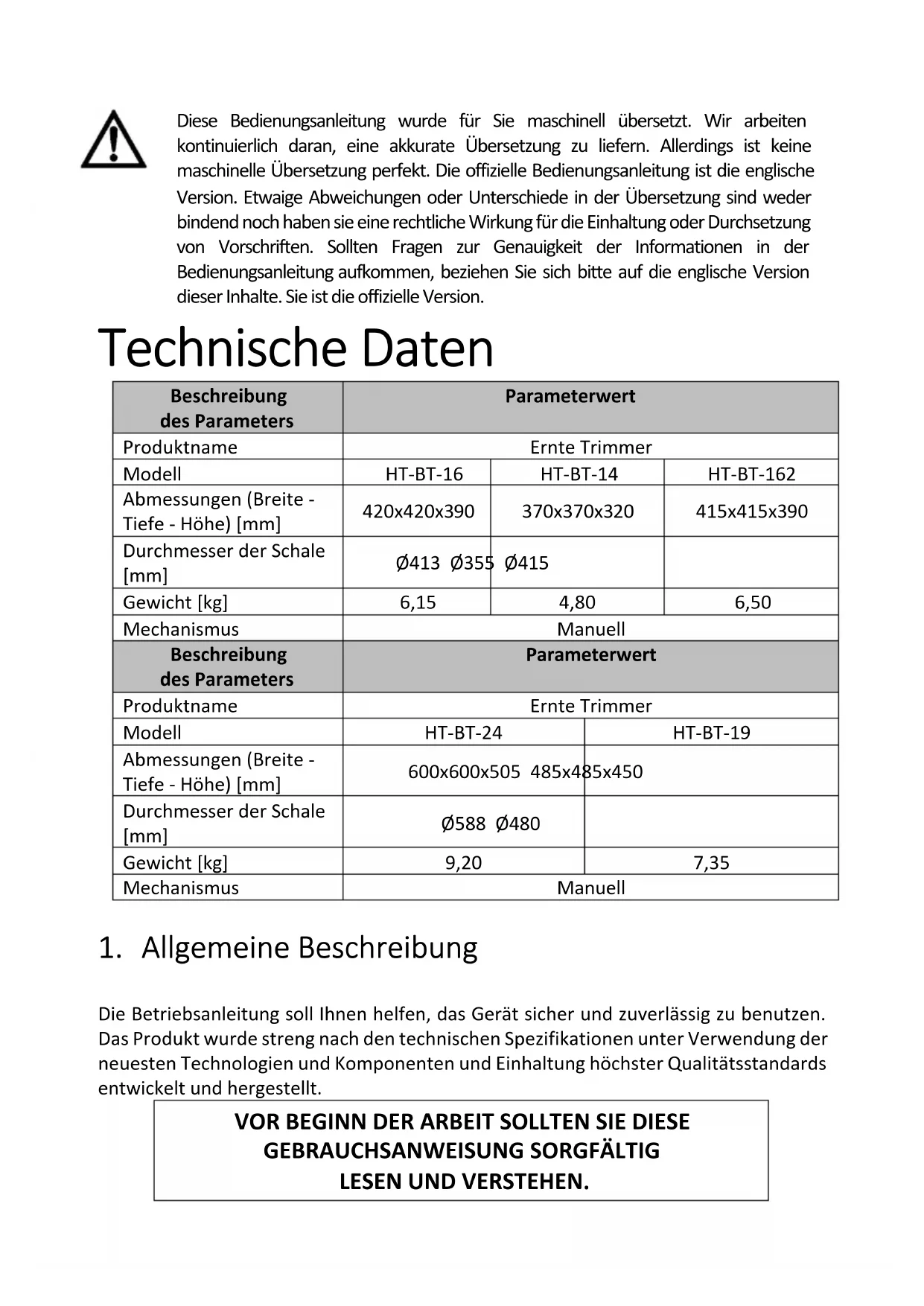

These Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich darüber, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englishe Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sichitte auf die englishe Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	Ernte Trimmer
Modell	HT-BT-16	HT-BT-14	HT-BT-162
Abmessungen (Breite - Tiefe - Höhe) [mm]	420x420x390	370x370x320	415x415x390
Durchmesser der Schale [mm]	Ø413 Ø355	Ø415
Gewicht [kg]	6,15	4,80	6,50
Mechanismus	Manuell
Beschreibung des Parameters	Parameterwert
Produktname	Ernte Trimmer
Modell	HT-BT-24	HT-BT-19
Abmessungen (Breite - Tiefe - Höhe) [mm]	600x600x505 485x485x450
Durchmesser der Schale [mm]	Ø588 Ø480
Gewicht [kg]	9,20	7,35
Mechanismus	Manuell

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ohnen halten, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wurde streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und Einhaltung höchster Qualitätstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEIT SOLLKEN SIE DIESE GEBRAUCHSANWEISUNG SORGFÄLTIG LESEN UND VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, ist darauf zu achten, dass es gemäß dieser Gebrauchsanweisung sachgemäß bedient und gewartet wird. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller besteht sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeit zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Symbolerklärung

Vor dem Gebrauch die Gebrauchsanweisung sorgfältiglesen.

VORSICHT! oder WARNING! oder HINWEIS! Allgemeines Warnzeichen.

Es sind Schutzhandschuhe zu,tragen.

Abdeckung muss verwendet werden.

ACHTUNG! Warning vor beweglichen Elementen!

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen Veranschaulichung und können in einigen Details vom tatsächlichen den des Produkts abweichen.

2. Anwendungssicherheit

ACKTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zuschweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung des Handbuchs bezieht sich auf:

Ernte Trimmer

2.1. Sicherheit am Arbeitsplatz

a) Den Arbeitsbereich aufgeräumt und gut beleuchteten. Unordnung oder schlechte Beleuchting kann zu Unfällen führen. Seien Sie vorausschauend, passen Sie auf, was Sie tun, und nutzen Sie ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.
b) Wenn Sie Schaden oder Unregelmäßigkeiten beim Betrieb des Produkts feststellen, schalten Sie es soit aus und melden Sie dies einer autorisierten Person.
c) Bei Zweifeln an der Funktionstüchtigkeit des Produkts oder bei Beschädigung des Produkts wenden Sie sichitte an den Kundendienst des Herstellers.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführren!
e) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu Löschen.
f) Kinder und unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
g) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
h) Bewahren Sie Verpackungsteile und keine Montageteile außerhalb der Reichweite von Kindern auf.
i) Halten Sie das Gerät von Kindern und Tieren fern.

2.2. Eigenschutz

a) Bedieren Sie das Gerät nicht, wenn Sie mäde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medicamenten stehen, die ihre Fähigkeit zur Bedienung des Geräts beeinträchtigen konnten.
b) Das Gerät ist nicht davon bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
c) Seien Sie vorsichtig und gehen Sie mit gesundem Menschenverstand vor, wenn Sie diesen Gerät bedieren. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
d) Überschätzen Sie ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglich eine bessere Kontrolle des Geräts in unerwarteten Situationen.
e) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

f) Die Schnittfläche nicht mit den Händen berühren!

g) Schneiden Sie nicht mit einer Schere oder anderen Gegenständen über der Schnittfläche!

2.3. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig ausgewähltes Produkt wird die Aufgabe, für die es entwickelt wurde, better und richerer erfüllen.
b) Trennen Sie das Gerät von der Stromversorgung, bevor Sie es einstellen, reinigen oder warten. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens.
c) Bewahren Sie das unbenutzte Produkt außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
d) Halten Sie das Gerät in einem gute technischen Zustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Gerats beeinträchtigen können). Im Falle einer Beschädigung setzen Sie das Gerät vor der Benutzung reparieren.
e) Halten Sie das Gerät von Kindern fern.
f) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlich Verwendung von Originalersatzteilen durchzuführn. Dies gewährleistet eine sichere Verwendung.
g) Um die Funktionstüchtigkeit des Geräts zu gewährleisten,)dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
h) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Geräts führen.
i) Berühren Sie keine beweglichen Teile oder Zubehörerteile, es sei dann, das Gerät ist vom Stromnetz getrennt.
j) Bewegen, verschieben oder drehen Sie das Gerät während des Betriebs nicht.
k) Esistundersagt,dasGeratunbeaufsichtigtlaufenzulassen.
I) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
m) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartungarf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
n) Es ist entsprech die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
o) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
p) Achtung! Die Schneidelemente des Geräts sind sehr scharf! Tragen Sie Schutzhandschuhe, wenn Sie die Klingen austauschen, reinigen oder warten!

ACHTUNG! Obwohl das Produkt so konstruiert wurde, dass es Sicher ist und über angemessene Sicherheitsvorkehrungen verfügt, bestehtriotz der zusätzlichen Sicherheitsvorkehrungen für den Benutzer immer noch ein geringes Unfall- oder Verletzungsrisiko beim Umgang mit dem Produkt. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu halten.

3. Anweisungen für den Gebrauch

Das Gerät ist für das Entfernen von Blättern von frisch geschnitten Ästen verschiedener Art bestimmt.

Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

3.1. Produktübersicht

1-Schussel
2 - Masche mit Klingen / Gitter

3 - Schutzabdeckung
4-Kurbel

3.2. Arbeitsvorbereitung

AUFSTELLUNG DES GERÄTS:

Das Gerät sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Ein Mindestabstand von 10 cm muss von allen Seiten des Geräts eingehalten werden. Das Gerät muss von bereits Oberflächen ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen, feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von Kindern und Personen mit eingeschrankten geistigen, sensorischen oder intellektuellen Fähigkeiten verwendet werden.

Vor dem ersten Gebrauch müssen alle Teile demontiert und gewaschen werden.

ZUSAMMENBAU DES GERÄTS

1

2

3

4

5

A

B

C

3.3. Arbeiten mit dem Gerät.

BEDIENUNG DES GERÄTS

a) Bereiten Sie frisch geschnittene Åste von geeigneter Länge vor, damit sich die Gummis ungehindert über die Maschen spinnen konnen.
ACHTUNG! Beim Drehen drücken die Gummis die Åste gegen das Netz undziehen sie daran entlang. Die abgeschnitten Blätter fallen in die Schüssel, während Früchte, Stängel usw. auf dem Sieb verbleiben.
b) Stellen Sie die Schüssel auf eineEbene, stabile, saubere und trockene Flache (1).
c) Legen Sie das Sieb mit den Klingen über die Schüssel (2).
d) Legen Sie die Zweige gleichmäßig auf das Netz.
e) Legen Sie den Deckel auf die Schüssel mit dem Gitter (3). HINWEIS: Richten Sie beim Anbringen des Deckels die Befestigungsmutter des Deckels auf die Getriebewelle des Spiralrostes aus!
f) Befestigen Sie die Kurbel auf der Oberseite der Abdeckung (4).
g) Drehen Sie die Kurbel des Geräts im Uhrzeigersinn (5). Durch Drehen der Kurbel werden die Gummis unter dem Deckel bewegt.
h) Drehen Sie die Kurbel weiter, bis das gewünschte Ergebnis erreicht ist.
i) Nach Beendigung der Arbeit mit dem Gerät leeren Sie den Behälter und das Sieb.
j) Die Demontage erfolgt in umgekehrter Reihenfolge wie die Montage.

EINBAU / WECHSEL DER KLINGE

a) ACHTUNG! Es ist verboten, die Messer ohne Schutzhandschuhe zu wechseln! Vergewissern Sie sich vor dem Auswechseln der Klingen, dass Sie über eine geeignete persönliche Schutzausrüstung verfügbar!
b) Die Vorrichtung ist für den Einbau von quer oder länger angeordneten Schaufeln (A, B) geeignet.
c) Die Klingen befinden sich auf dem Netz des Geräts.
d) Zum Wechseln der Klinge drehen Sie das Sieb mit den Klingen so, dass die Klingen nach oben zeigen.
e) Losen und entfernen Sie die Mutter, mit der die Messer am Netz befestigt sind (C).
f) Schieben Sie die verschlissenen Blätter hereaus und setzen Sie neue ein.
g) Ziehen Sie die Mutter fest.

3.4. Reinigung und Wartung

a) Jedes Mal bevor das Gerät gereinigt wird und ebenfalls wenn das Gerät nicht verwendet wird, muss der Netzstecker gezogen werden.
b) Bei Blättern, die z. B. zum Brühen bestimmt sind, dürfen nur milde, für die Reinigung von Oberflächen, die mit Lebensmitteln in Berührung kommt, bestimmte Reinigungsmittel verwendet werden.
c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
f) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.
g) Reinigen Sie die Luftungsöffnungen mit einer Bürste und Druckluft.
h) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
i) Für die Reinigung muss ein weiches Tuch verwendet werden.
j) Verwenden Sie keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspachtel), da diese die Oberfläche des Gerätematerials beschädigen können.
k) Reinigen Sie das Gerät nicht mit säurehaltigen Substanzen, medizinischen Produkten, Verdünnungsmitteln, Kraftstoff, Öl oder anderen Chemikalien, daß dies zu Schäden am Gerät führen kann.

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchtte Elektro- und Elektronikgeräte)dürfen gemäß europäischer Vorgaben [I] nicht zum unsortingen Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen sie damit, diesen Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich -rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über ihren lokalen Abfallkalender oder bei ihrer Stadt- oder Gemeindeverwaltung über die in ihrem Gebiet zur Verfugung stehenden Möglichkeit der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltvertragliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).
